Le coin des horreurs

Scott 460A
Parfois, nos appareils tant appréciés tombent en panne de manière spectaculaire. Il arrive également qu’abandonnés de tous pendant de longues années, ils se retrouvent dans un état particulièrement mauvais.
Enfin, tous les réparateurs ne sont hélas pas nécessairement des gens recommandables, qu’ils soient simples amateurs ou professionnels.
Dans cet article, vous trouverez donc dans un total désordre, des photos de cas difficiles ou tout simplement étonnants.
Hélas, il y a de fortes chance que cet article soit régulièrement mis à jour !

Article mis à jour le 21 mai 2021.

Accuphase : en manque de support de condensateur.

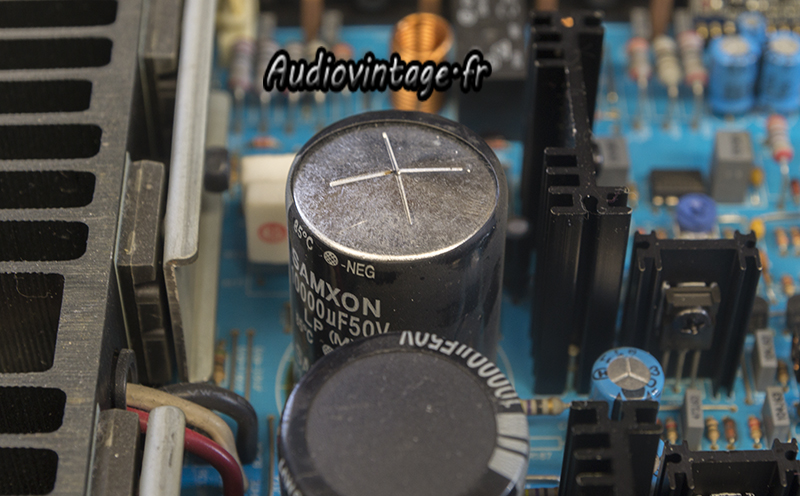

Intégré Accuphase : l’intervenant précédent à souhaiter remplacer les condensateurs de filtrage. pas de bol, les nouveaux ont un diamètre inférieur et il n’a que trois colliers de montage qui conviennent sur les quatre nécessaires. En racheter un ? trop long ou trop cher, la mauvaise solution du scotch est donc adoptée.

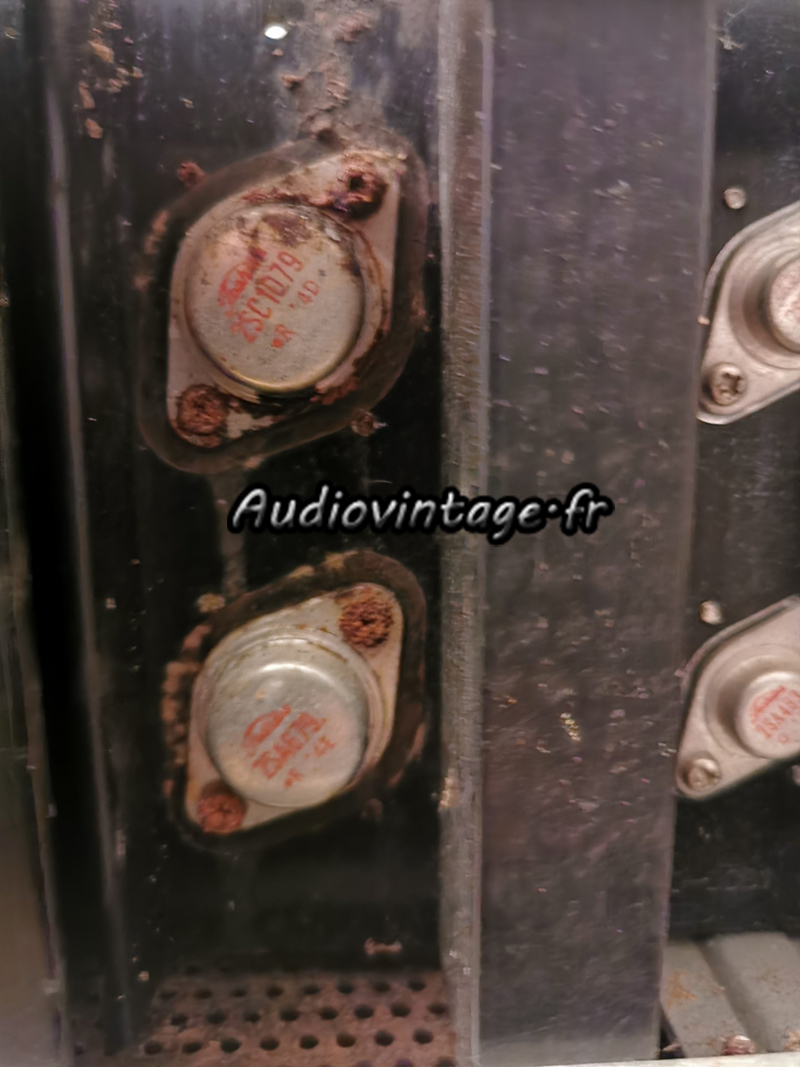

Accuphase P-300 : transistors oxydés !
Toujours chez Accuphase, un P-300 abandonné dans un grenier humide durant de longue année. Intervention visible ici.

Yamaha C-2A : ça ne va pas être simple de récupérer cela !
Yamaha C-2A : tout commentaire est inutile.

Yamaha B-6
Yamaha B-6 : explosion de rifa. Intervention visible ici.

Technics SA-5560

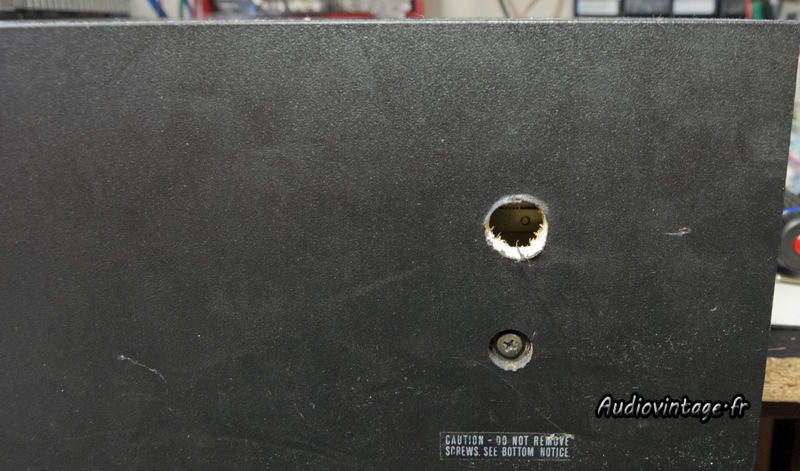

Ampli-tuner Technics SA-5560. Un problème d’entrainement de la ficelle du tuner ? Un coup de perceuse dans le côté du coffret de l’appareil et on tourne le condensateur variable au tournevis, simple non ?
Intervention visible ici.

Sugden P28 : un sérieux bricolage !
Sugden P28 : paix à son âme.

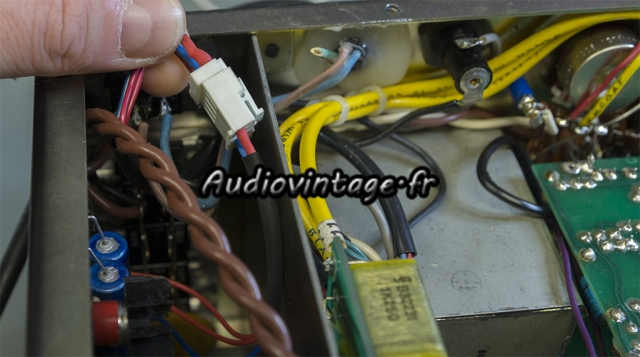

Sony TA-F6B
Sony TA-F6B, si ce n’est pas visible, pourquoi le faire proprement ?
Intervention visible ici.

Sansui BA-5000

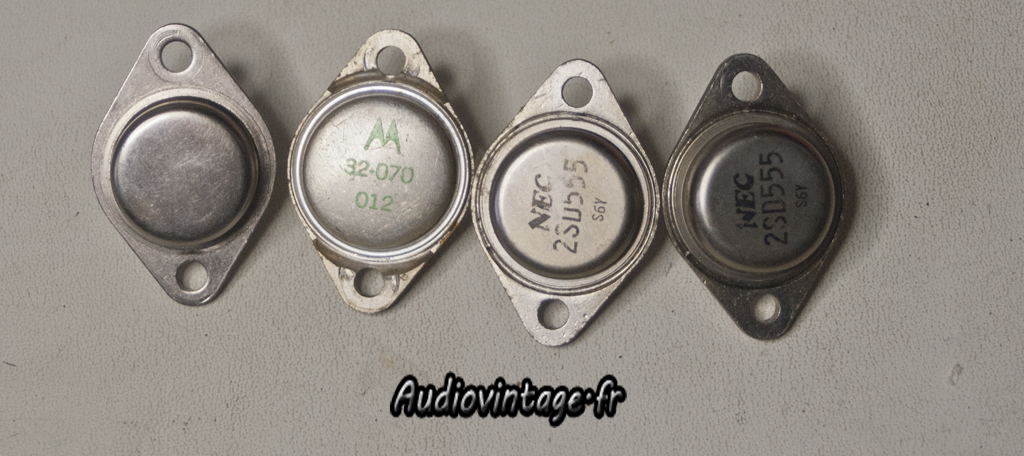

Sansui BA-5000 « révisé » par un spécialiste. Sur un canal, montage de transistors de puissance de « fond de tiroir » n’ayant aucun rapport avec les transistors originaux qui s’y trouvaient avant son intervention…
Intervention visible ici.

Sansui AU-517

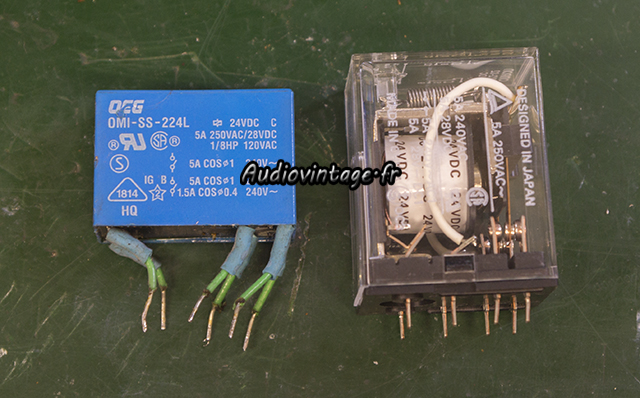

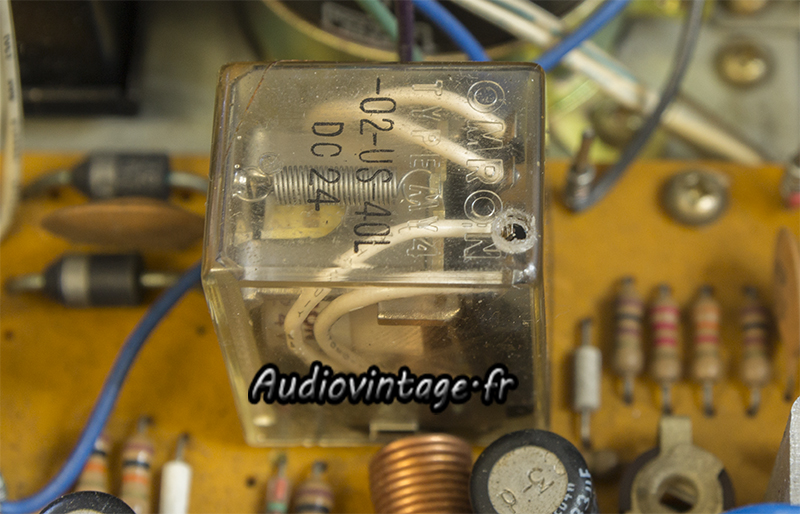

Sansui AU-517. Pourquoi remplacer le relais original par un modèle équivalent alors qu’on peut bricoler un truc moche et inadéquat ?
Intervention visible ici.

Sansui AU-9500 : potentiomètre à remplacer.

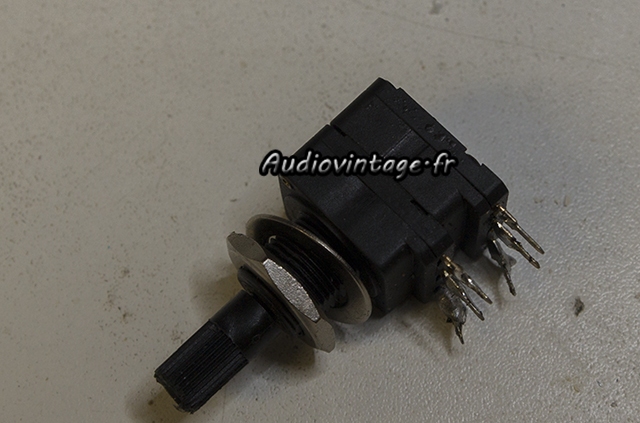

Sansui AU-9500. Ce n’est pas le genre de potentiomètre de volume que l’on s’attend à trouver dans un appareil comme celui-ci !
Sauvetage visible ici.

Rotel RX-1603 : ça fait mal !

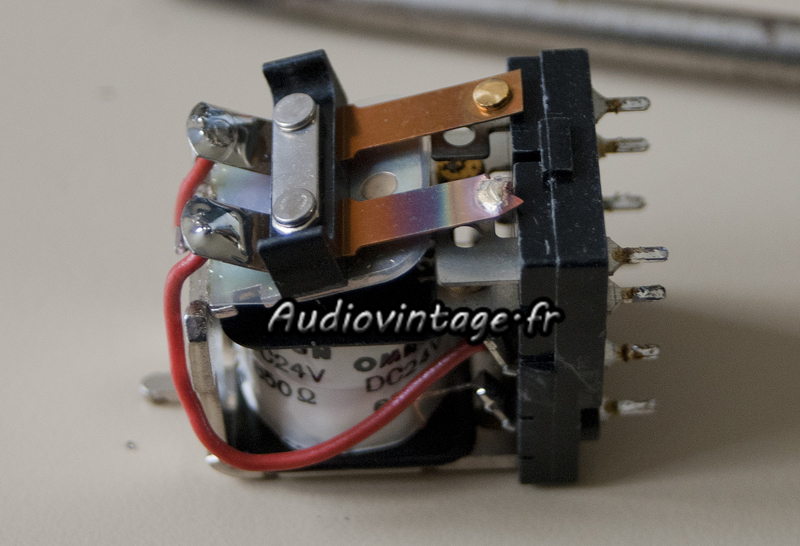

Rotel RX-1603 : la c’est sur, il y a une panne, le relais n’est pas mort de vieillesse 😉

Revox B750 MKII : pattes de fixation du  transformateur cassées.
Revox B750 MKII : pattes de support du transformateur cassées (et condensateur Rifa explosé bien sur 🙂 )

Revox B750 MKII : alimentation "révisée"
Un autre Revox B750 MKII avec une intervention particulièrement sale sur le circuit d’alimentation.

Quad 303 :  tout ce qu'il ne faut pas faire  dans un Quad 303 en une seule photo :)
Quad 303. Bricolage, bricolage et bricolage !
Intervention visible ici.

Quad 303 : le montage du chauffagiste.
Un autre Quad 303. Quand le chauffagiste monte des condensateurs.

Quad 606
Quad 606. A été dépanne avec des condensateurs de récupération. Cela se voit à la colle blanche qui provient du circuit de l’appareil sur lesquels ces condensateurs ont été retirés.
Intervention lisible ici.

Pioneer M-90
Pioneer M-90 et colle corrosive.
Intervention visible ici.

Pioneer SA-608 : bricolage dangereux !

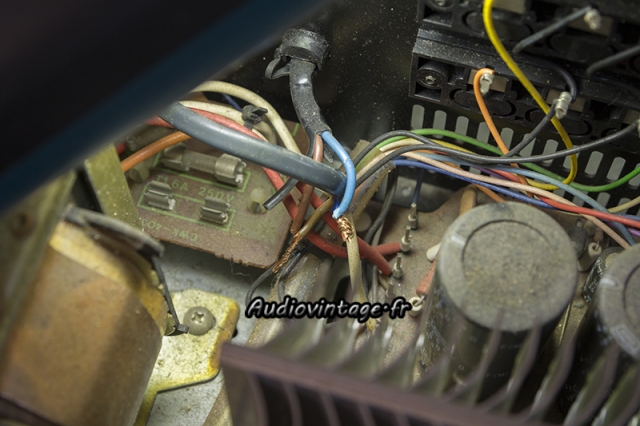

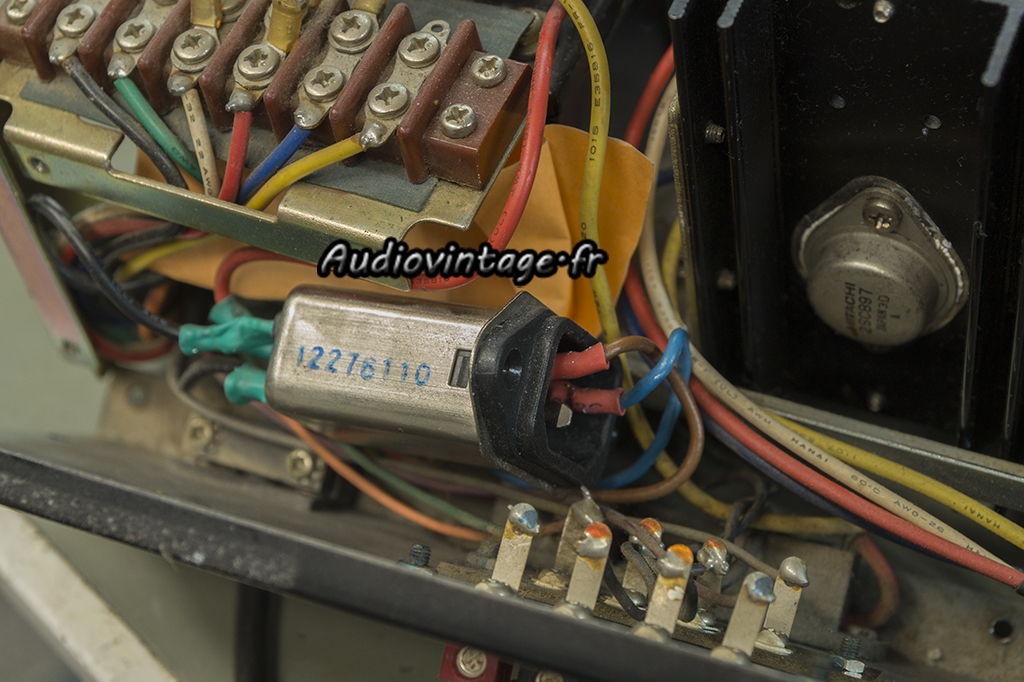

Pioneer SA-608. Cable secteur remplacé avec doigté. il faut d’ailleurs éviter d’y mettre les doigts 🙂
Intervention visible ici.

Onkyo M-588F
Onkyo M-588F. les circuits de ces blocs de puissance (y compris les M-3890) sont toujours en très mauvais état.
Intervention visible ici.

Onkyo P-3890

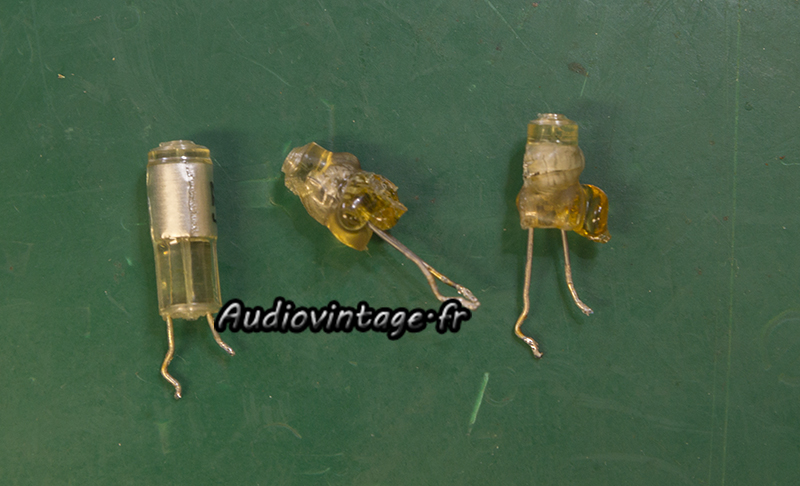

Toujours chez Onkyo. Voici l’état habituel de certains condensateurs polystyrène présents sur les étages phono.
Intervention visible ici.

Nad 160A
Nad 160A. Porte fusible cassé ? Une solution (mauvaise) comme une autre.
Intervention visible ici.

Nad C315BEE

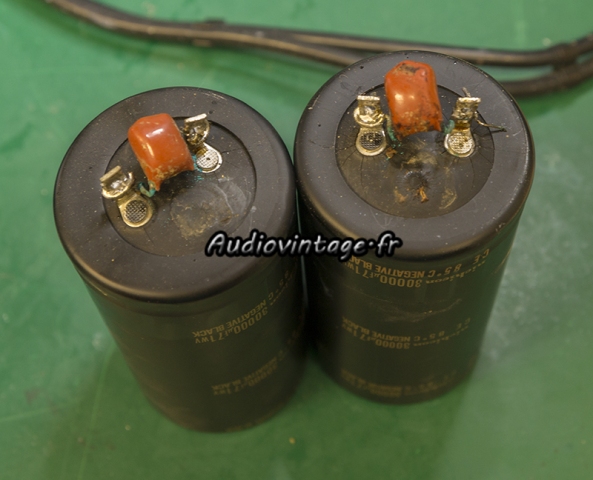

Nad C315bee. Nad et ses « fameux » condensateurs de filtrage de « haute qualité ». Un gros merci de la part des réparateurs du monde entier 🙂
Intervention visible ici.

Mitsubishi DA-A15DC

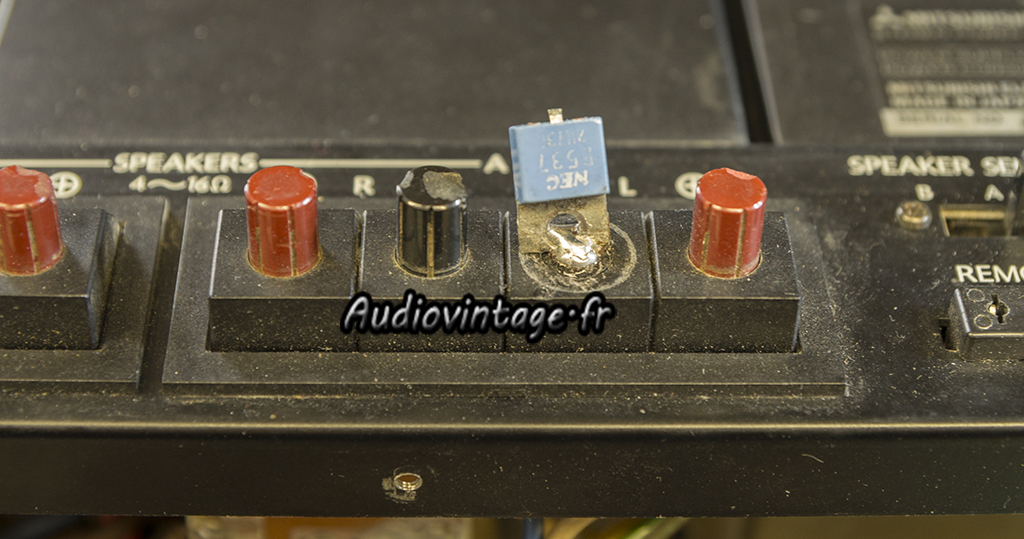

Mitsubishi DA-A15DC. Avouez, vous n’aviez pas pensé qu’on pouvait utiliser un transistor comme bornier HP. Ils l’ont fait !
Intervention visible ici.

McIntosh MC 2505

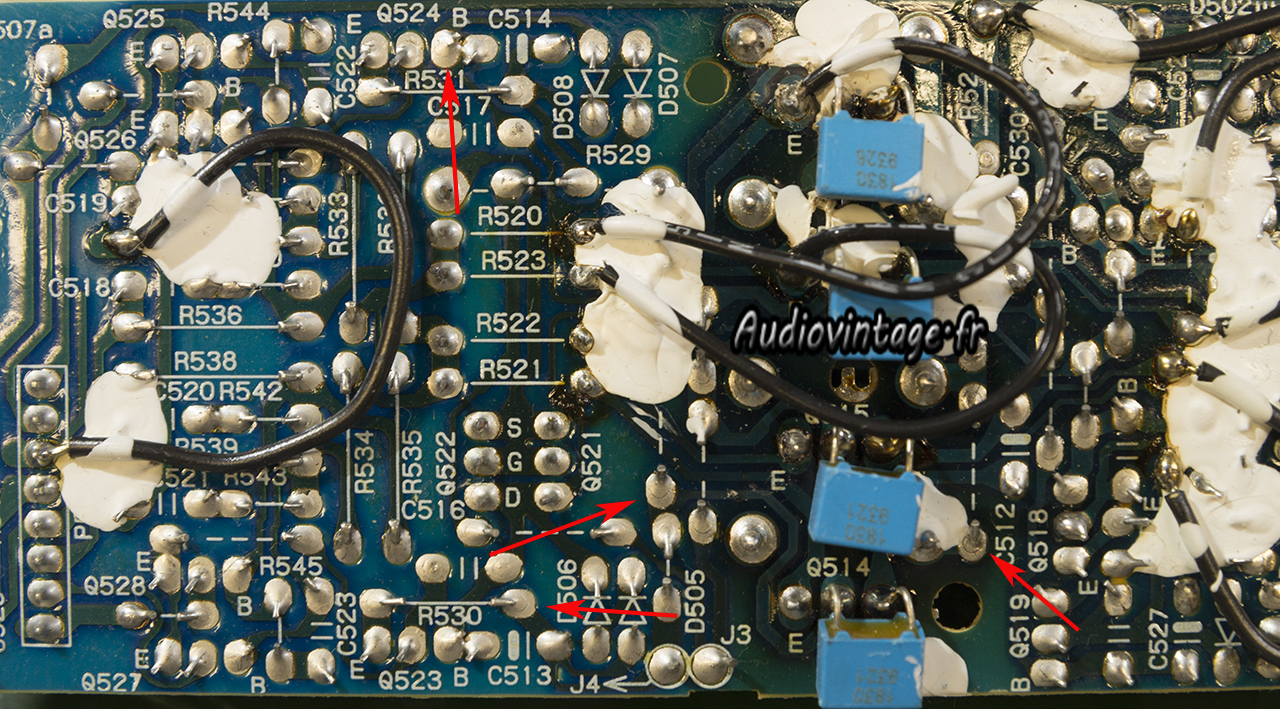

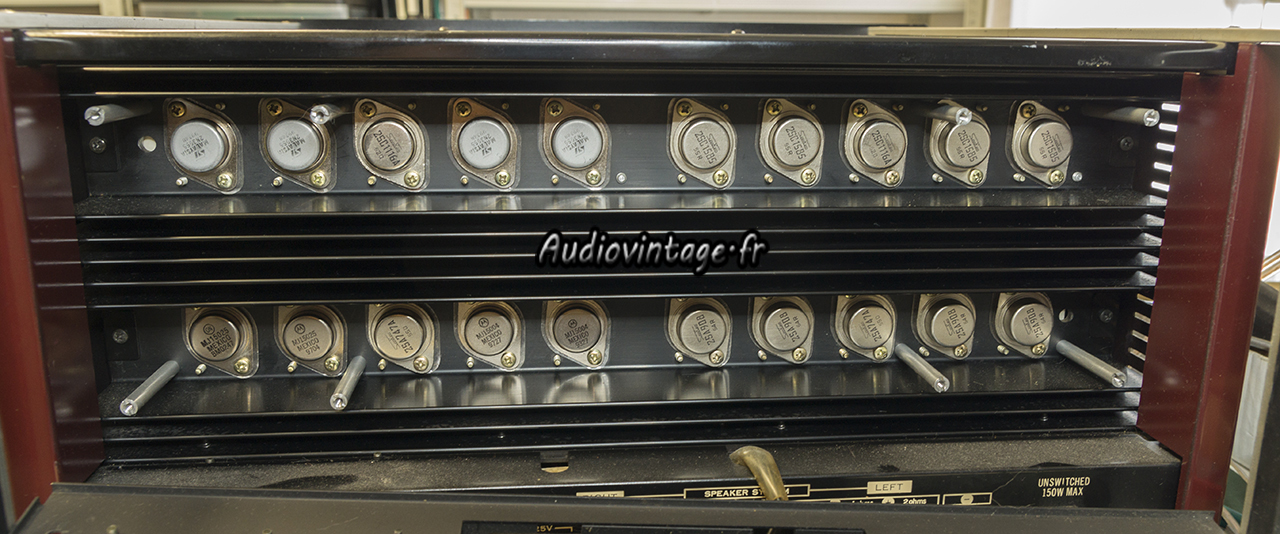

McIntosh MC-2505. Mélange de transistors, merci le fond de tiroir !
Intervention visible ici.

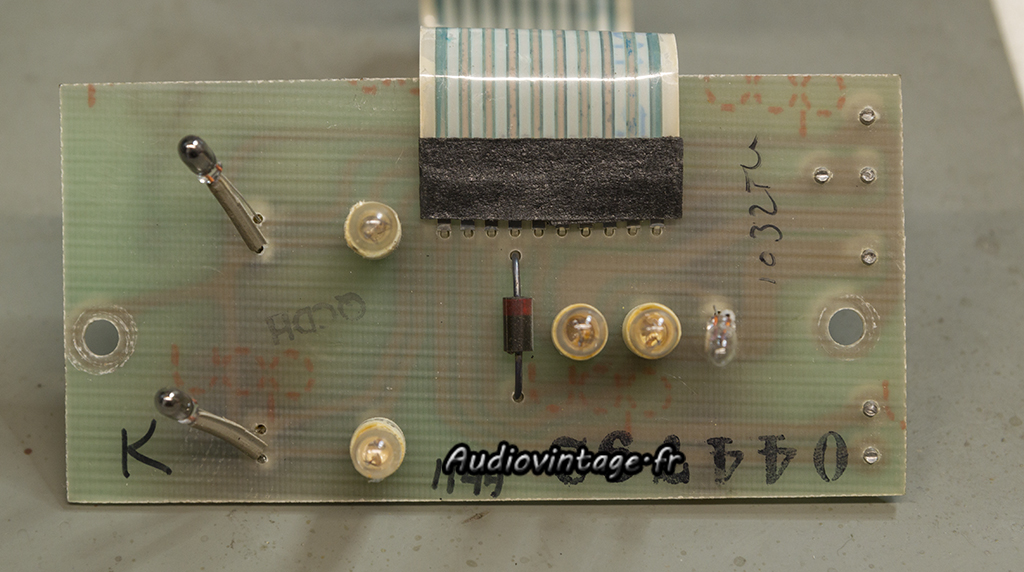

McIntosh MC2205 :  bricolage man est passé par ici !
McIntosh MC-2205. En mettant n’importe quoi comme ampoule il y a de fortes chances que cela ne fonctionne pas longtemps.
Intervention visible ici.

McIntosh C29 : potentiomètre de 10kohms au lieu de 100kohms.

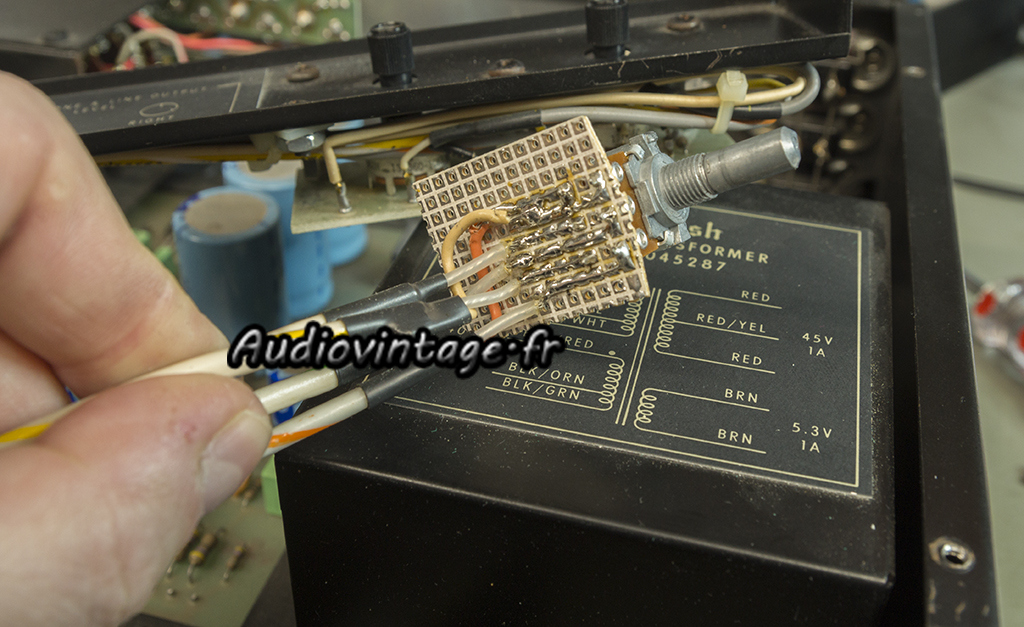

On reste chez McIntosh avec un C29 qu’un « réparateur » a équipé d’un potentiomètre de volume de 10kohms en lieu et place du 100kohms le rendant quasiment inutilisable.
Intervention visibles ici.

Akai AM-2600

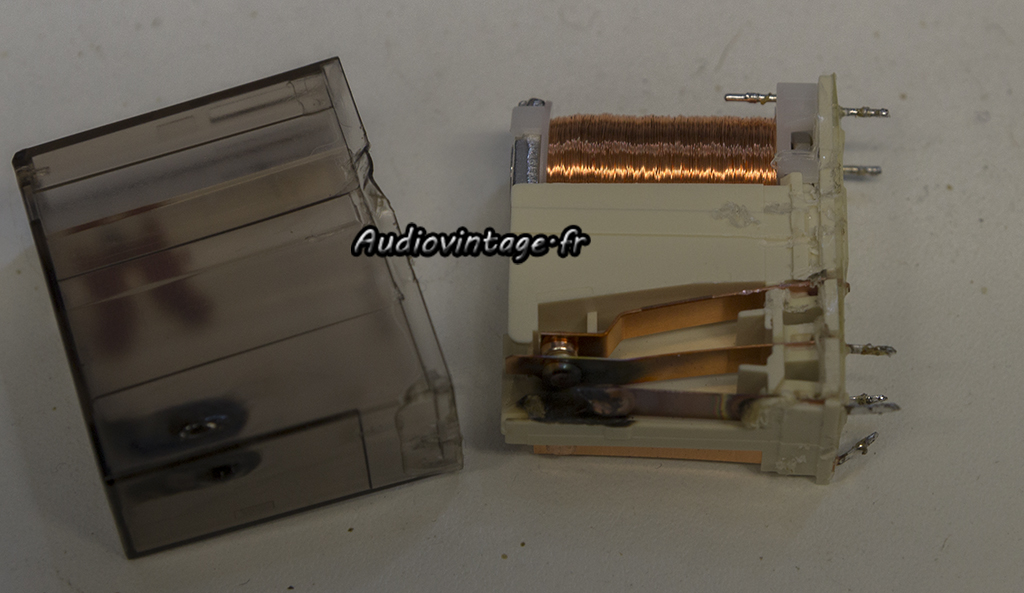

Akai AM-2600. Le désormais « classique » trou au fer à souder dans le capot du relais pour injecter un nettoyant contact, ce qui ne sert absolument à rien. Il faut le démonter et nettoyer mécaniquement les contacts (s’ils sont encore en bon état).
Intervention visible ici.

Cambridge Audio A60 : il a eu chaud !

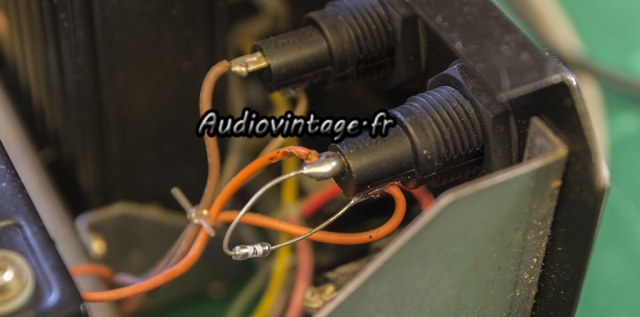

Cet amplificateur Cambridge Audio A60 a eu bien chaud !

Harman Kardon A401 : bricolage de fusible !

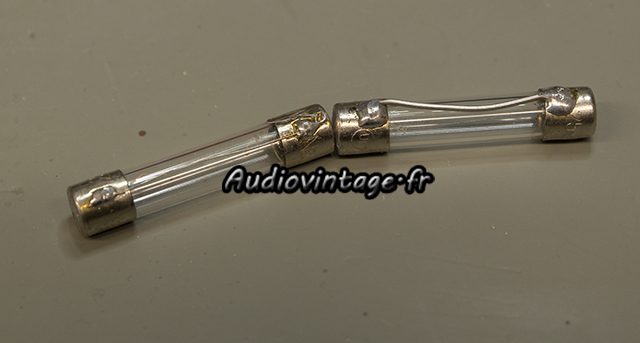

Comment ne pas citer le traditionnel bricolage de fusible !
Exemple sur un Harman Kardon A401 dont l’intervention est visible ici.

Luxman L-510

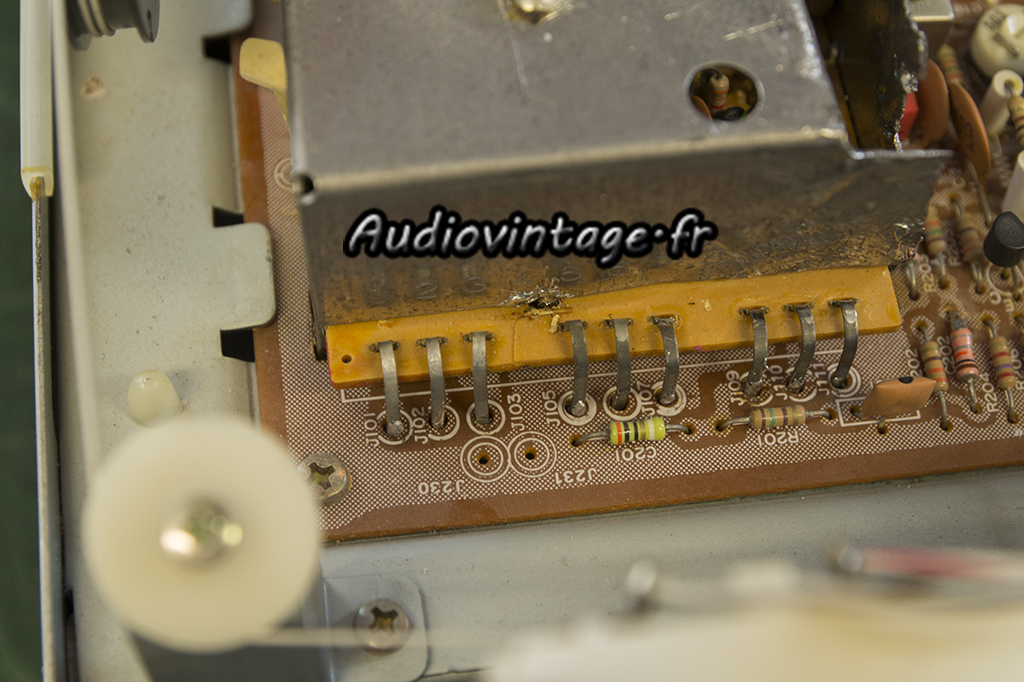

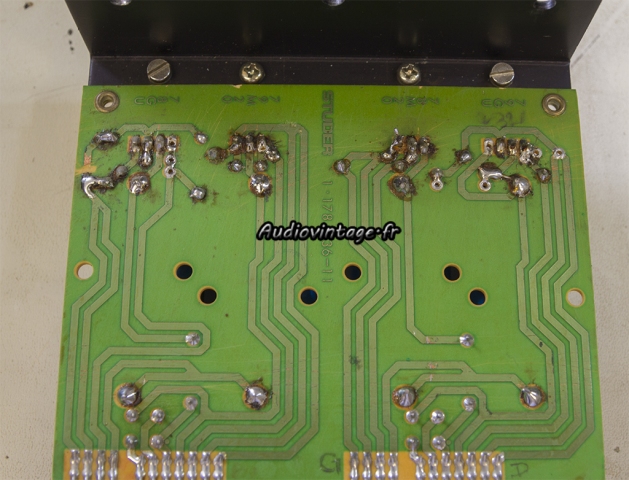

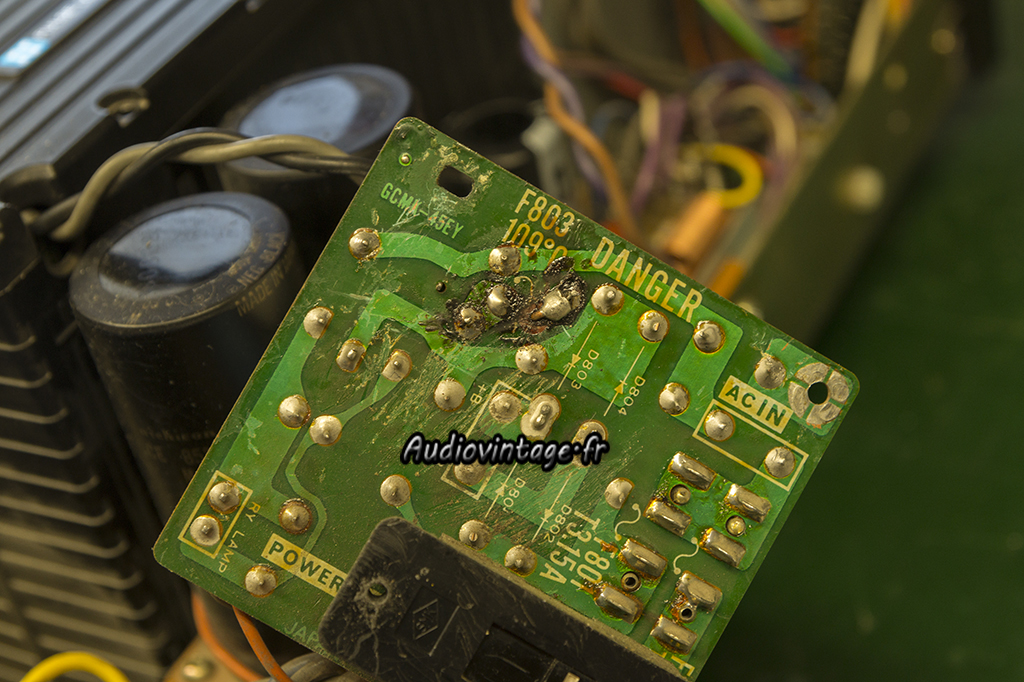

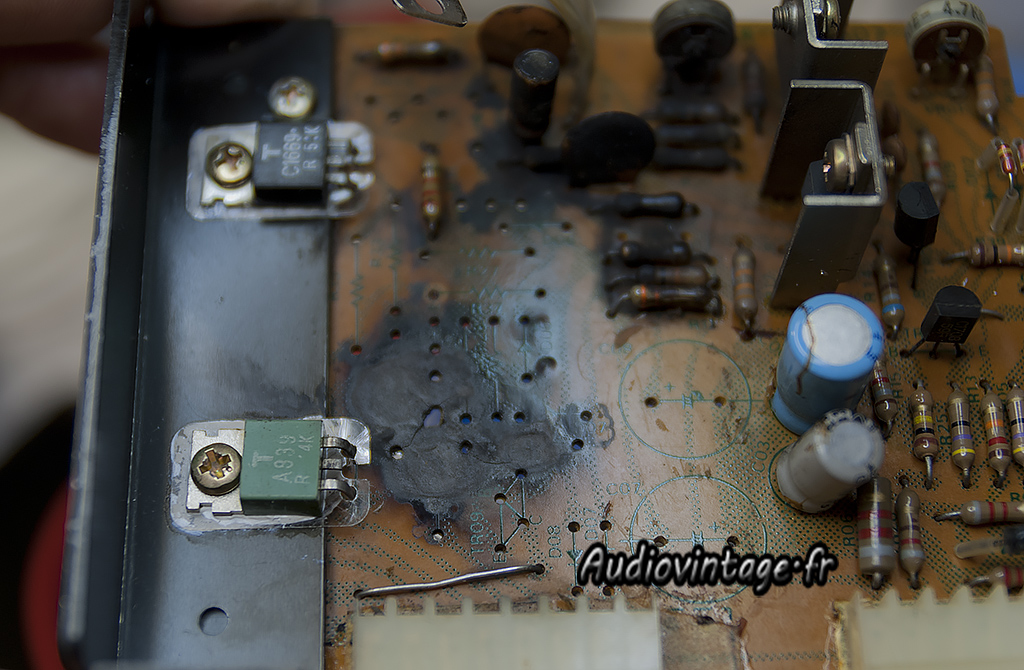

Luxman L-510. Grosse panne, la patte s’est vaporisée.
Intervention visible ici.

Luxman L-530

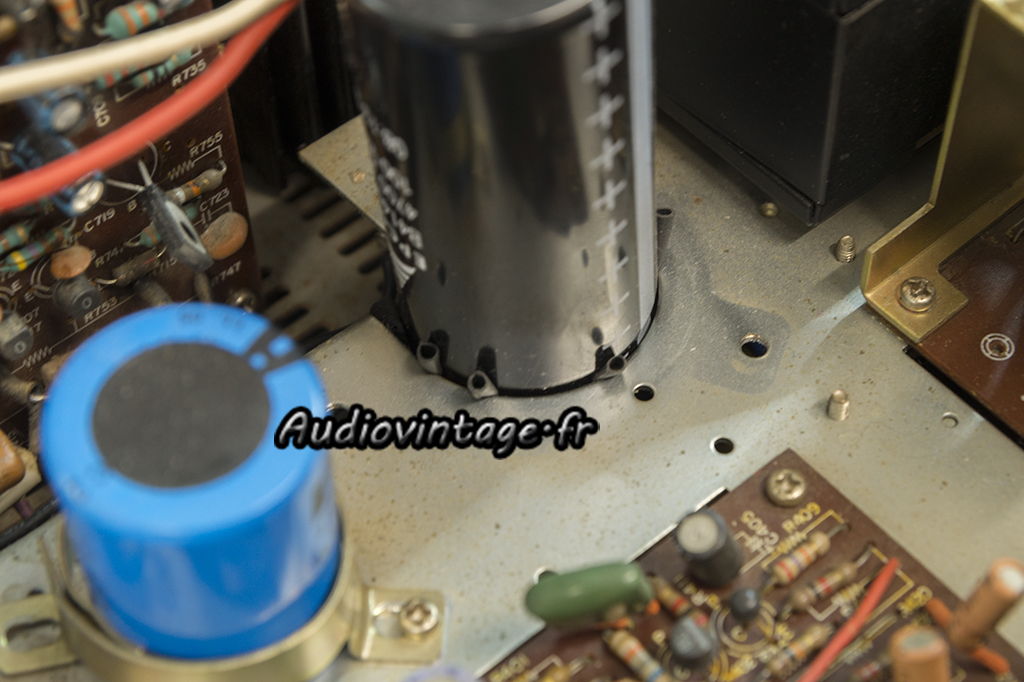

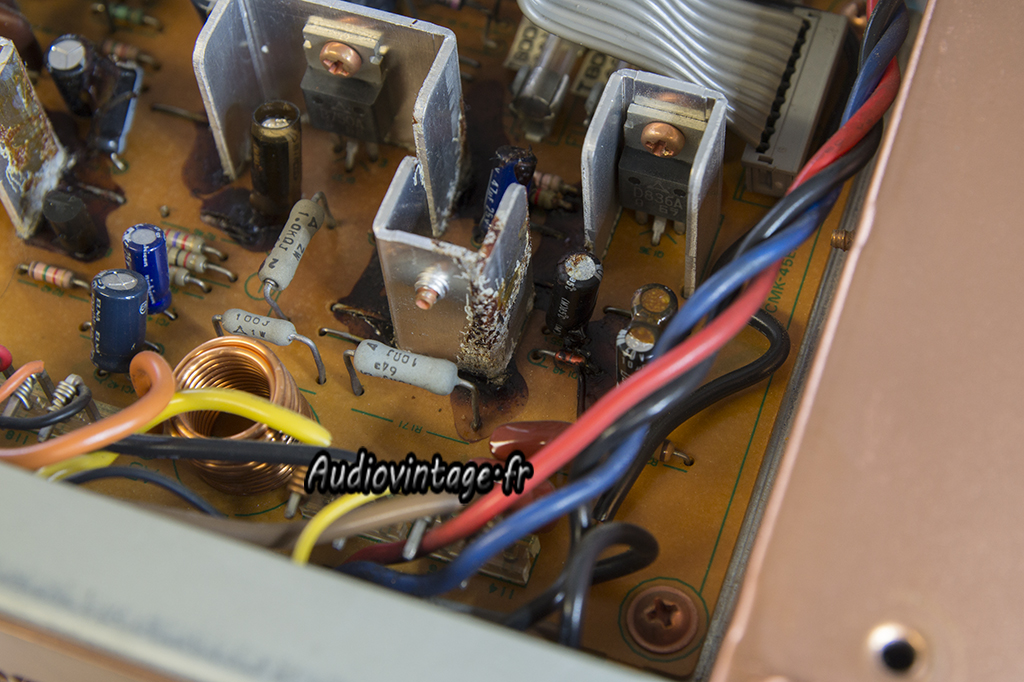

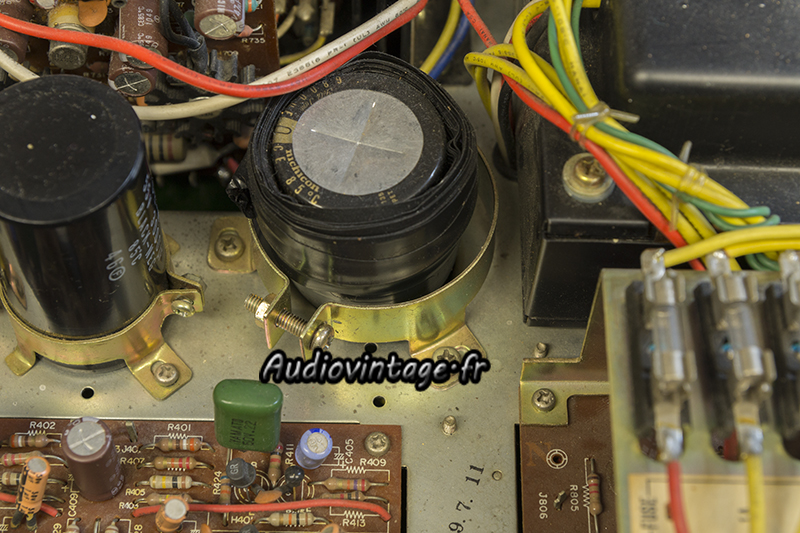

Luxman L-530. Voici l’état habituel des condensateurs de filtrage originaux. Les fuites provoquent l’oxydation des pattes des condensateurs de découplage ainsi que la rouille du fond métallique de l’appareil.
Intervention visible ici.

Luxman M-03

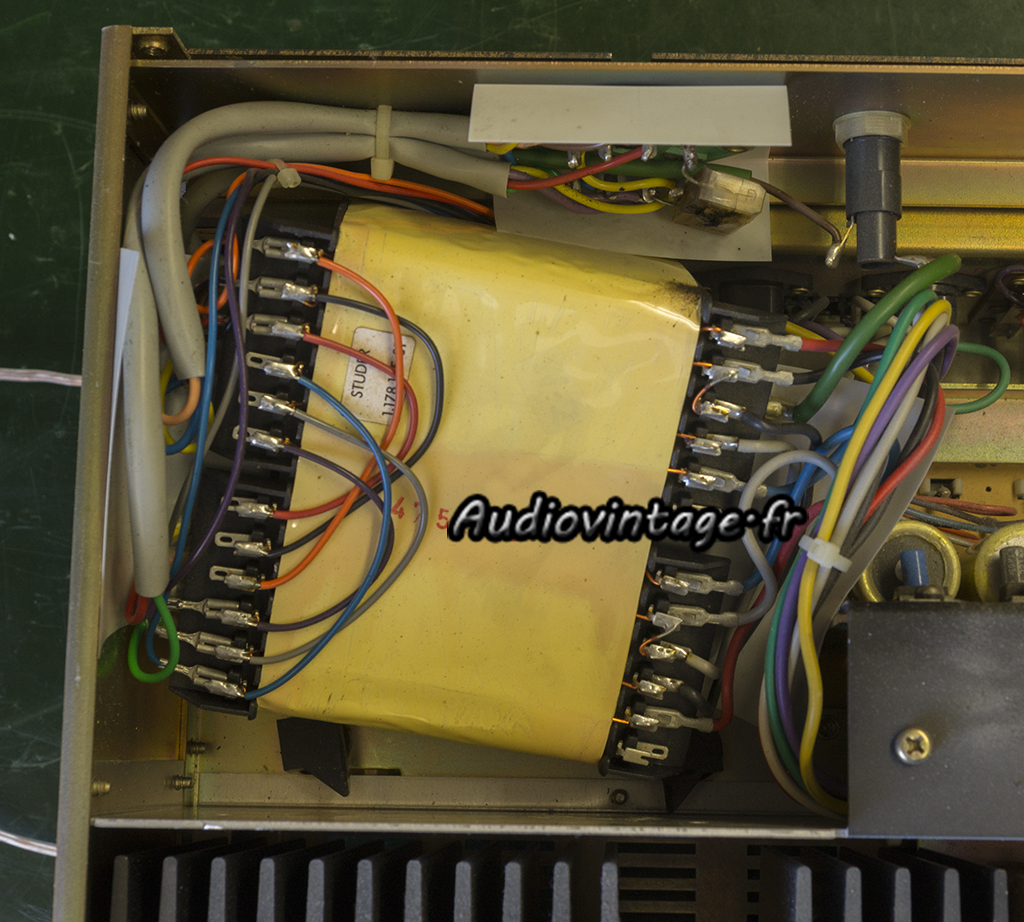

C’était un beau bloc de puissance Luxman M-03. Mais l’ami du propriétaire s’est bien planté lors de sa réparation.
Intervention visible ici.

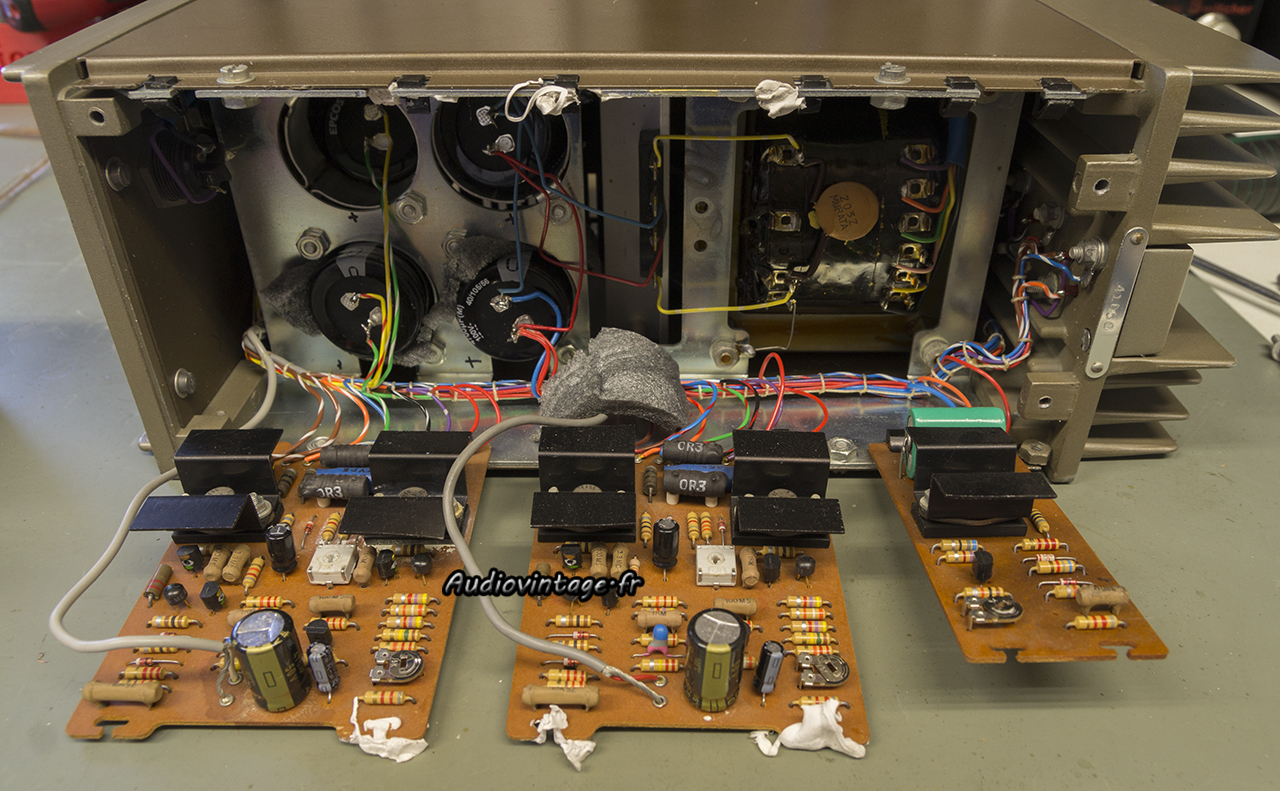

Luxman M-120A II
Luxman M120A MKII. Difficile d’ignorer que quelqu’un passé par la. Mieux qu’une signature 🙁
Intervention visible ici.

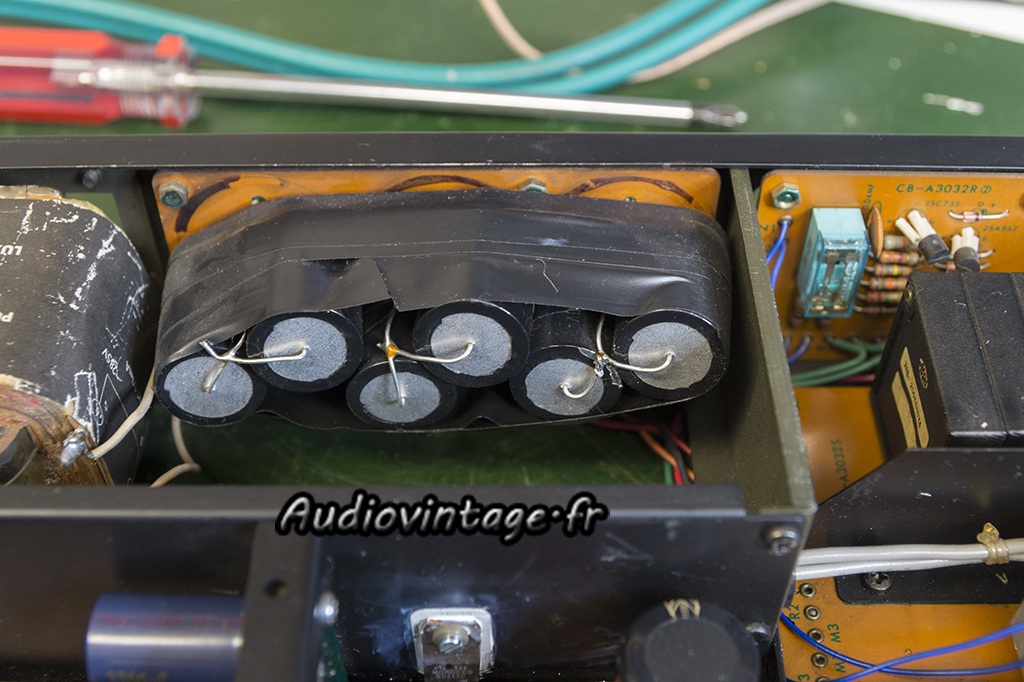

Luxman CL 32 : le scotch est ton ami !
Luxman CL-32. Il est toujours possible d’utiliser ce que l’on a en stock c’est sur… Et tant pis pour l’appareil !

Marantz 33 bricolé.
Marantz 33 bricolé.
Marantz 33 bricolé.
Un Marantz Model 33 bien « curieux » reparti aussi vite qu’il est arrivé.

Marantz 1060
Marantz 1060. Quand le « réparateur » tombe en panne de scotch 🙂
Intervention visible ici.

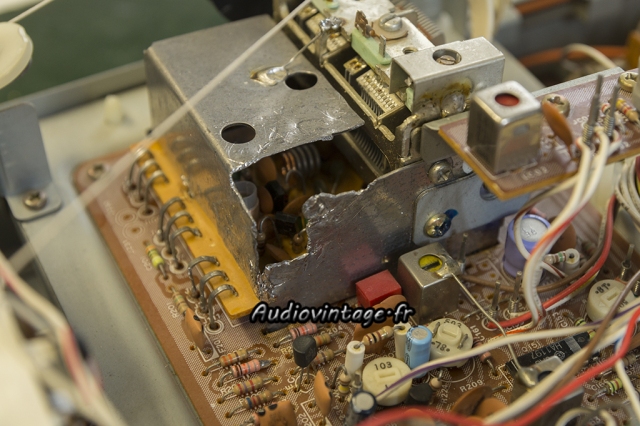

Marantz 2238BL : il a payé pour tous les autres !
Marantz 2238BL : il a payé pour tous les autres !
Marantz 2238BL : il a payé pour tous les autres !
Marantz 2238BL. Tentative de..heu..non en fait, je ne vois pas ce qui a été tenté à part le massacrer.

Marantz 1060 : pourquoi tant de haine ?
Marantz 1060 : pourquoi tant de haine ?
Marantz 1060 : pourquoi tant de haine ?
Marantz 1060. Alors la, on est à un niveau rarement atteint, surtout si j’écris que l’intervenant est un « professionnel ».
Passe encore le condensateur de filtrage maintenu plus ou moins en place avec une technique inédite.

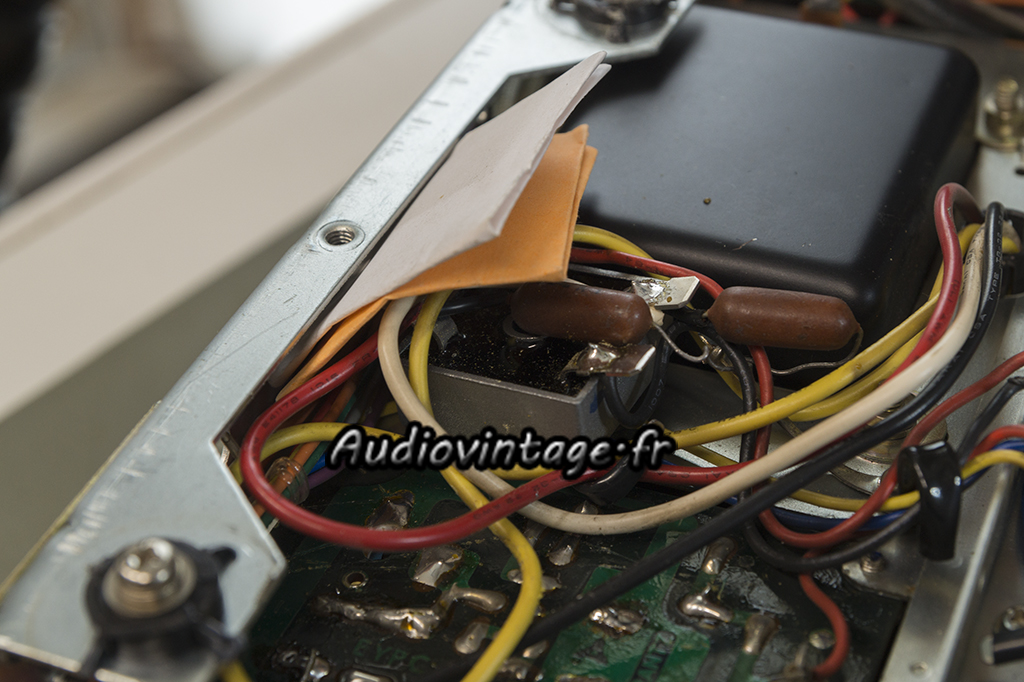

Le montage du pont de diode est de haut vol. Isolé (enfin, le mot n’est pas très bien choisi) à l’aide de papier. Je ne sais pas si les deux couleurs différentes de papier ont une importance pour l’intervenant coupable de cette chose 🙂
Mais pourquoi s’arrêter en si bon chemin ?

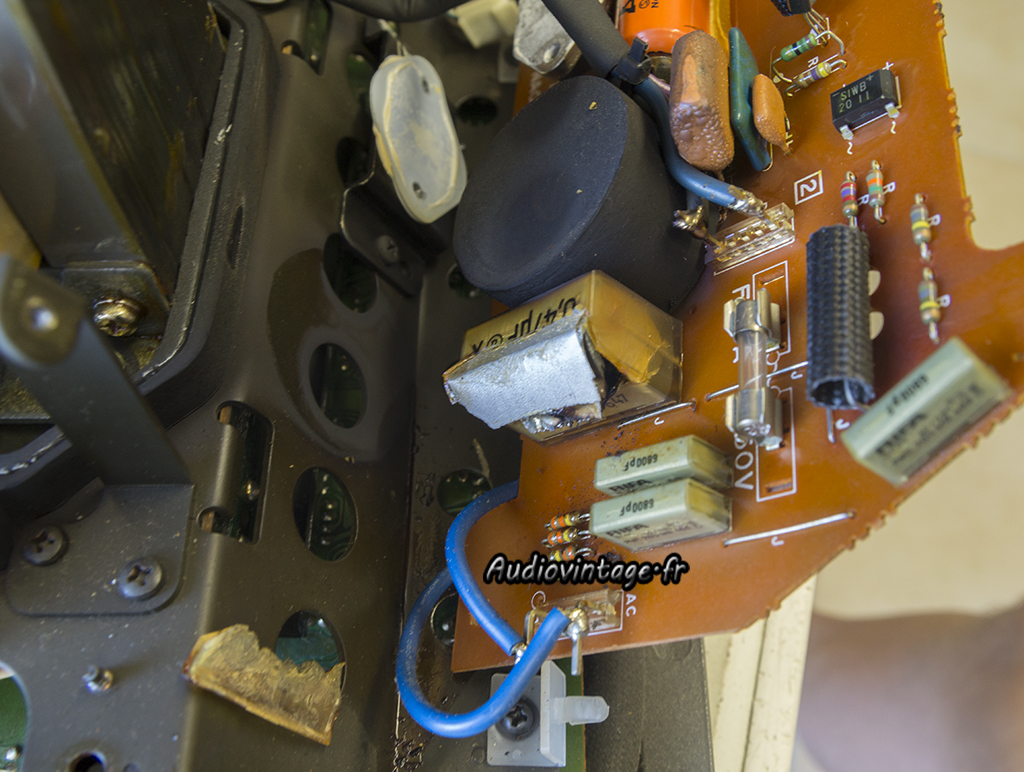

Vous noterez la superbe installation d’un filtre secteur, pas vraiment conçu pour être mis la, mais avec du papier pour isoler ce bazar, ça passe !

Sansui AU-20000

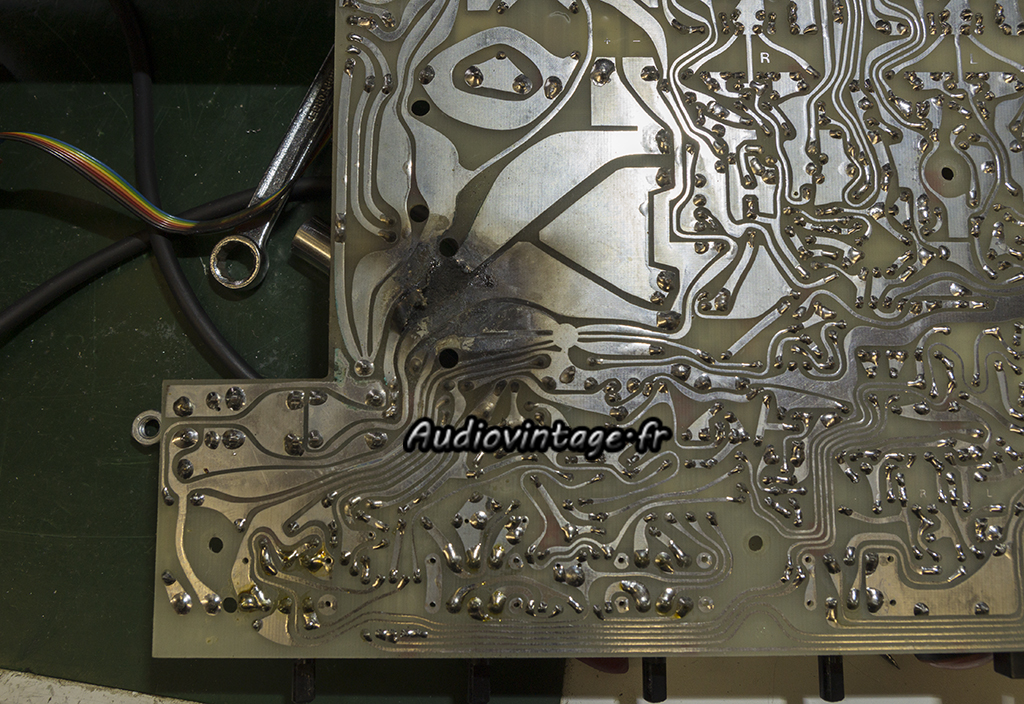

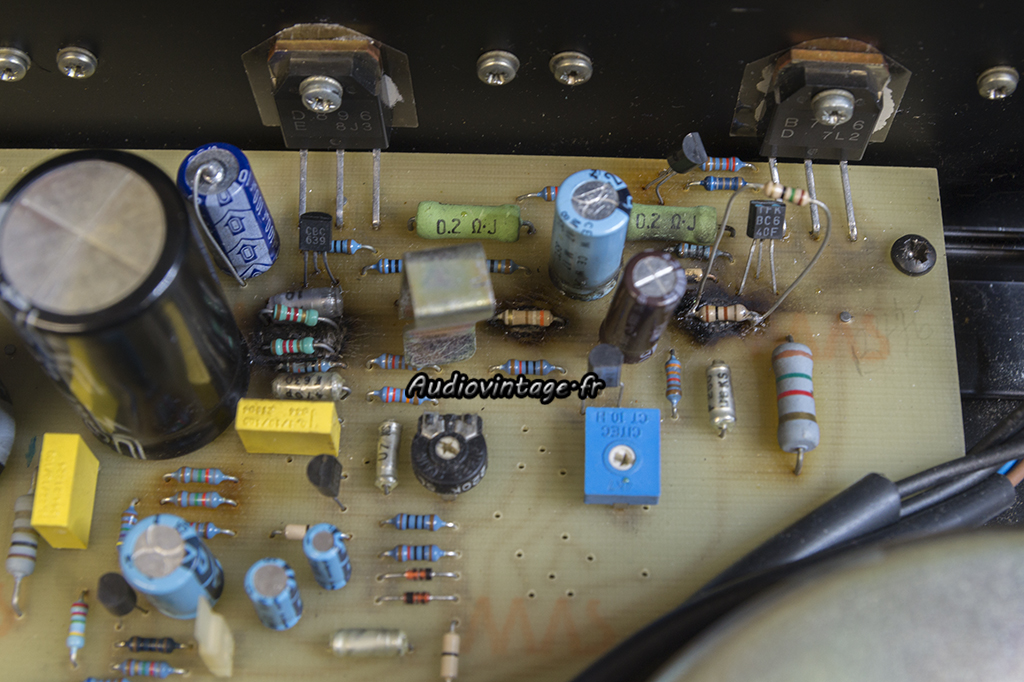

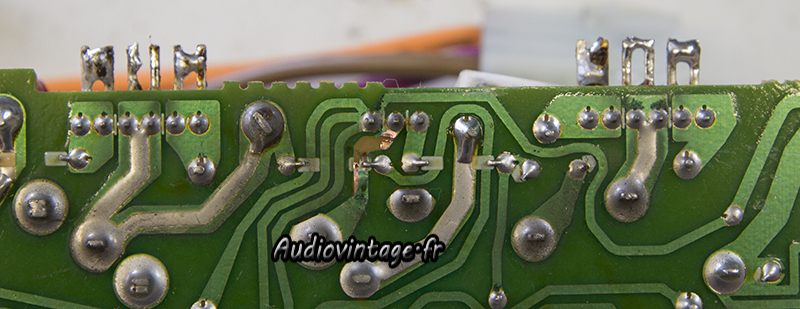

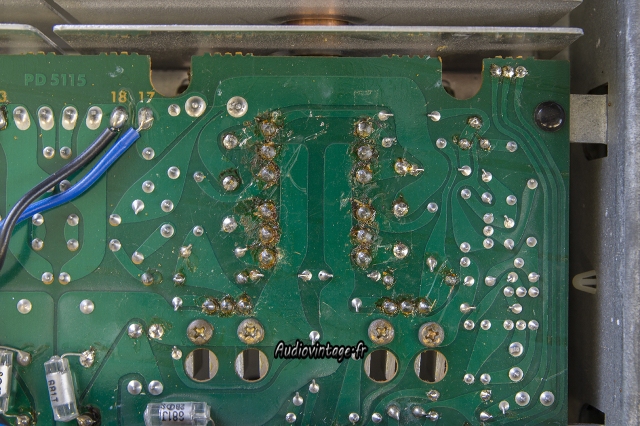

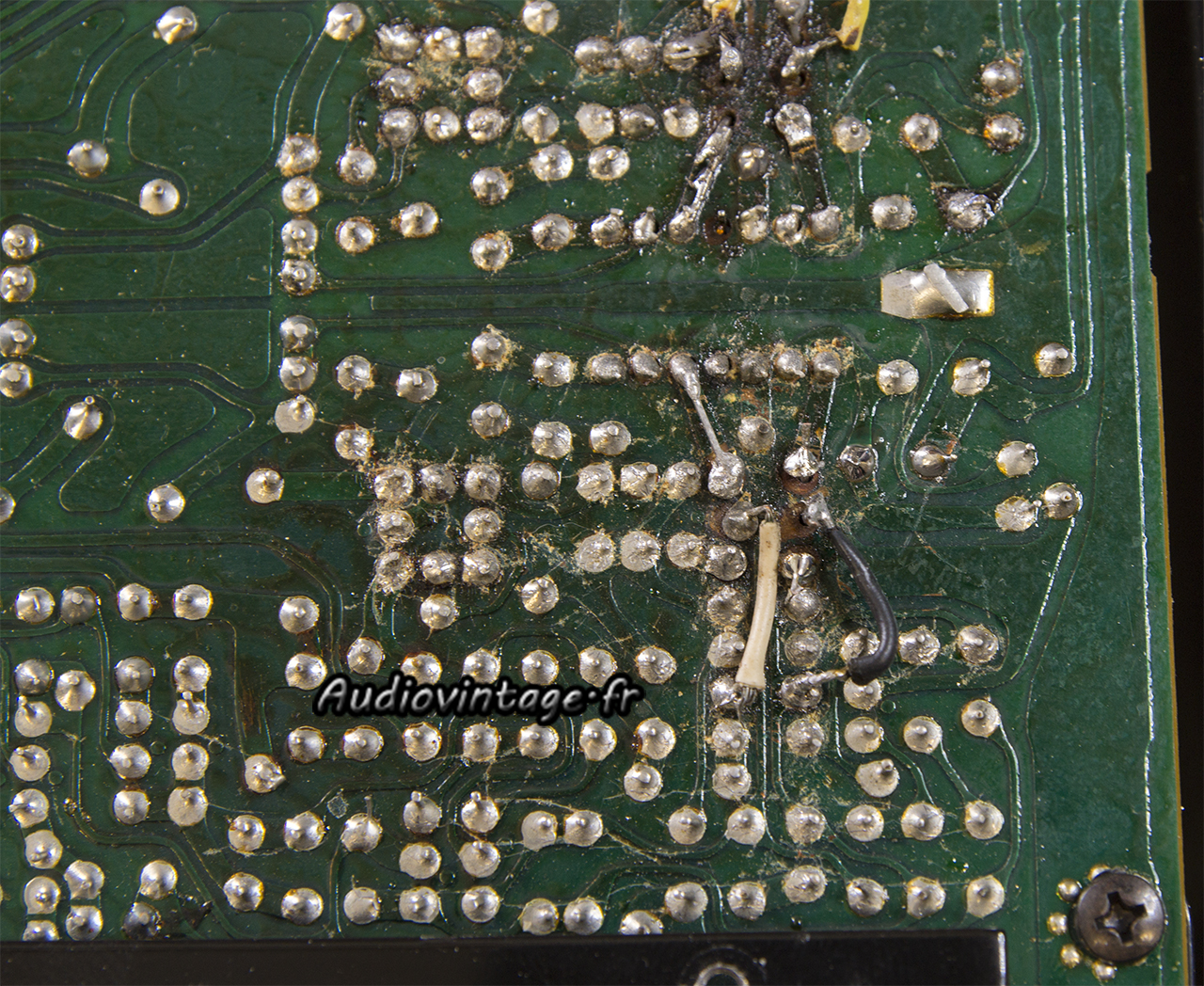

Grosse panne sur un Sansui AU-20000, circuit imprimé foutu !

Kenwood KA-6000
Les fusibles, c’est nul, autant ne pas en mettre ! Massacre d’un Kenwood KA-6000.

Sansui AU-717 : la cerise  sur le gâteau.

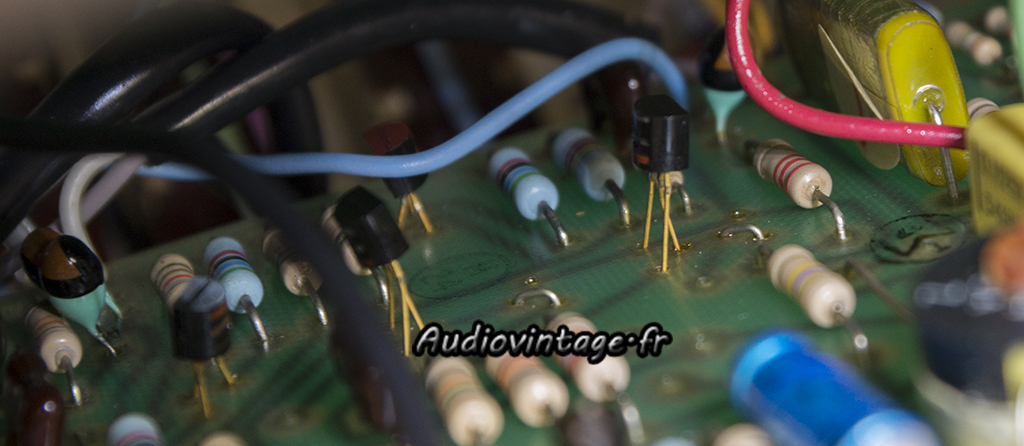

Condensateur chinois bas de gamme, monté du mauvais côté du circuit, à l’envers et pas de la bonne valeur, c’est le jackpot sur un Sansui AU-717.

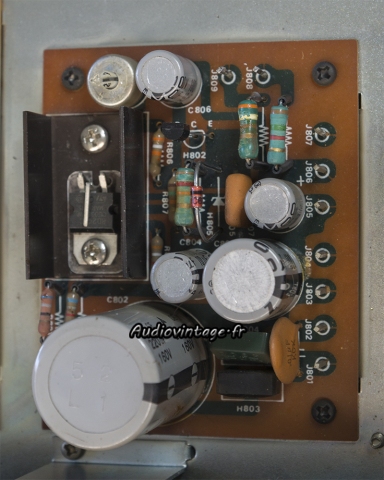

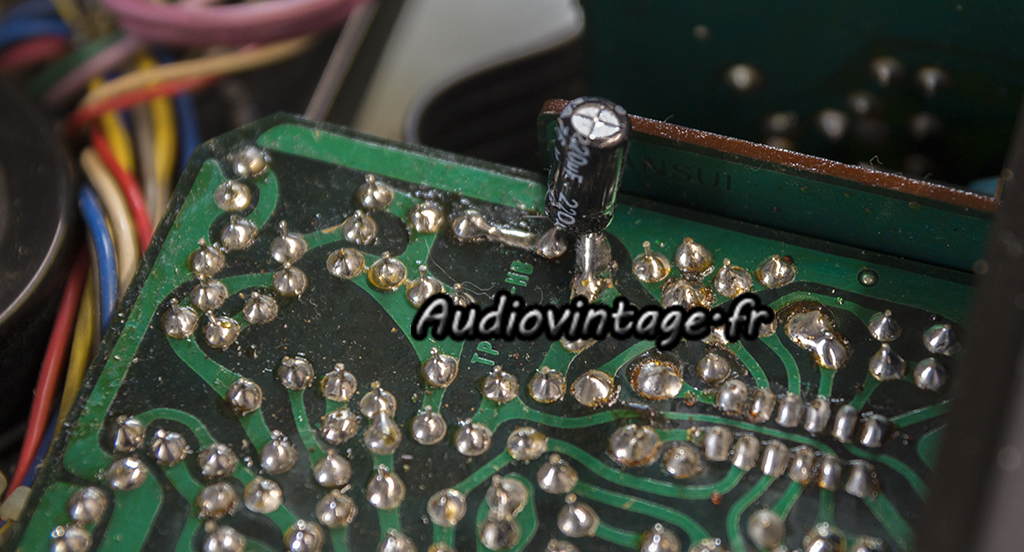

Marantz 3200 : alimentation défectueuse et bricolée. Alimentation bricolée sur un Marantz 3200, Zener de 68v au lieu de 18v.
