Marantz 7T

Marantz 7T : quelques signes d'usure.
Le Marantz 7T, premier préamplificateur à transistors de la marque. Une réussite assurément, mais aussi un appareil ancien ayant besoin de soins.

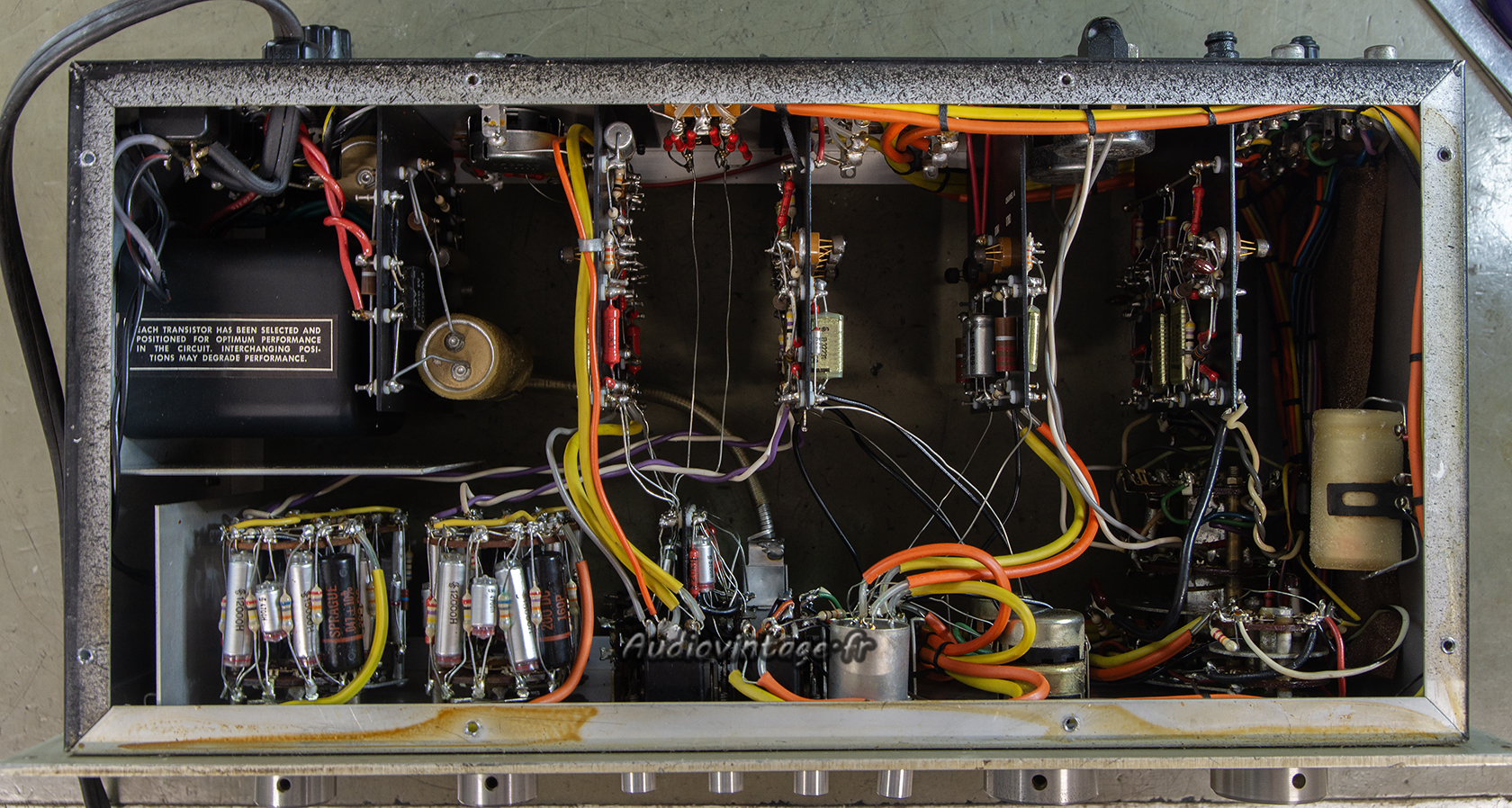

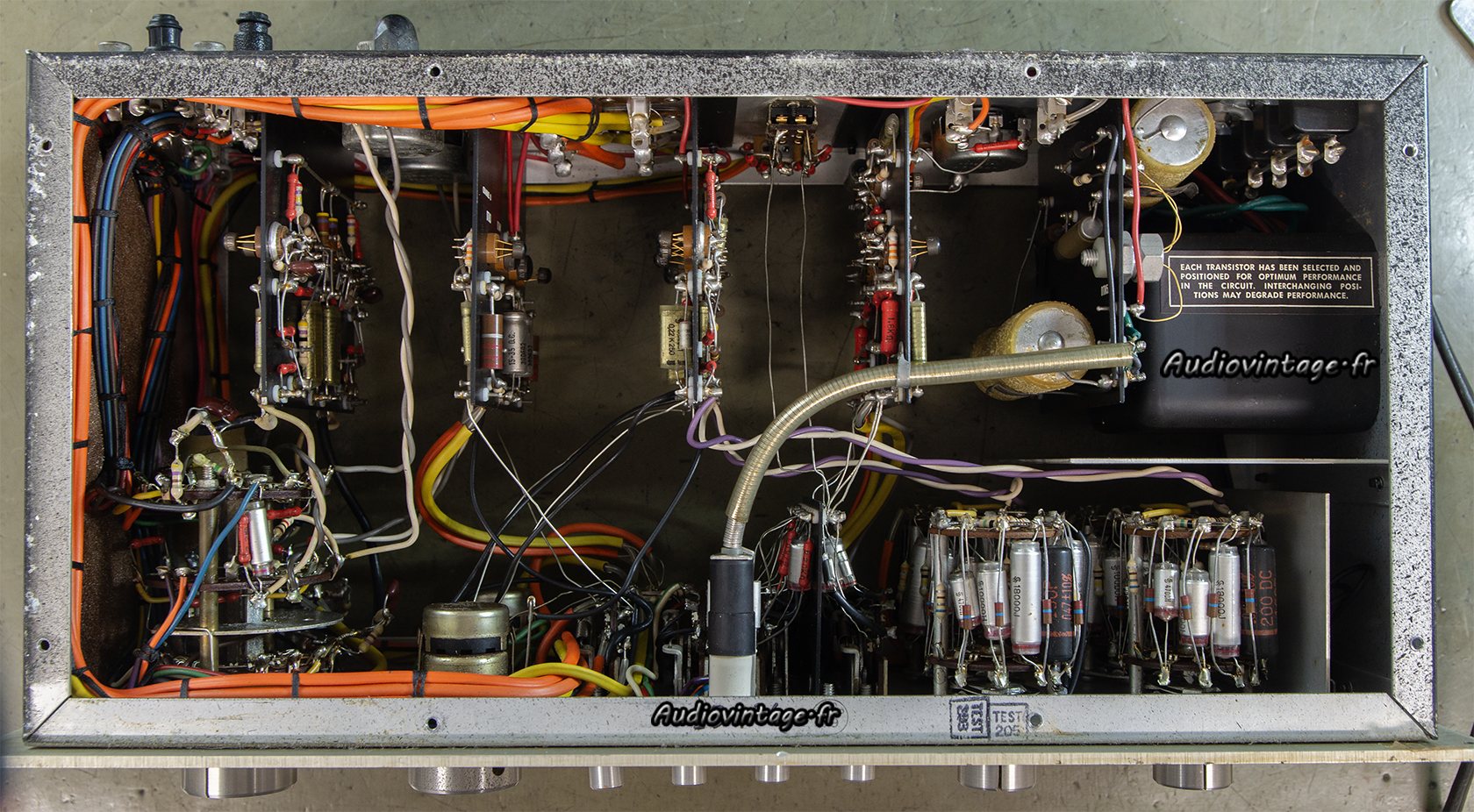

Marantz 7T : à son arrivée.
Marantz 7T : à son arrivée.
L’exemplaire présenté ici est dans son état d’origine, fonctionnel, mais plus très frais.
Le condensateur chimique double montre des signes de fuite, les autres condensateurs chimiques ne sont pas terribles aux mesures.
Ensuite, comme je le remarque souvent dans ces machines, un rapide test au banc de mesure montre que la distorsion est trop élevée par rapport au niveau de sortie. Enfin, ce 7T est en 117v et sera donc modifié en 234v.

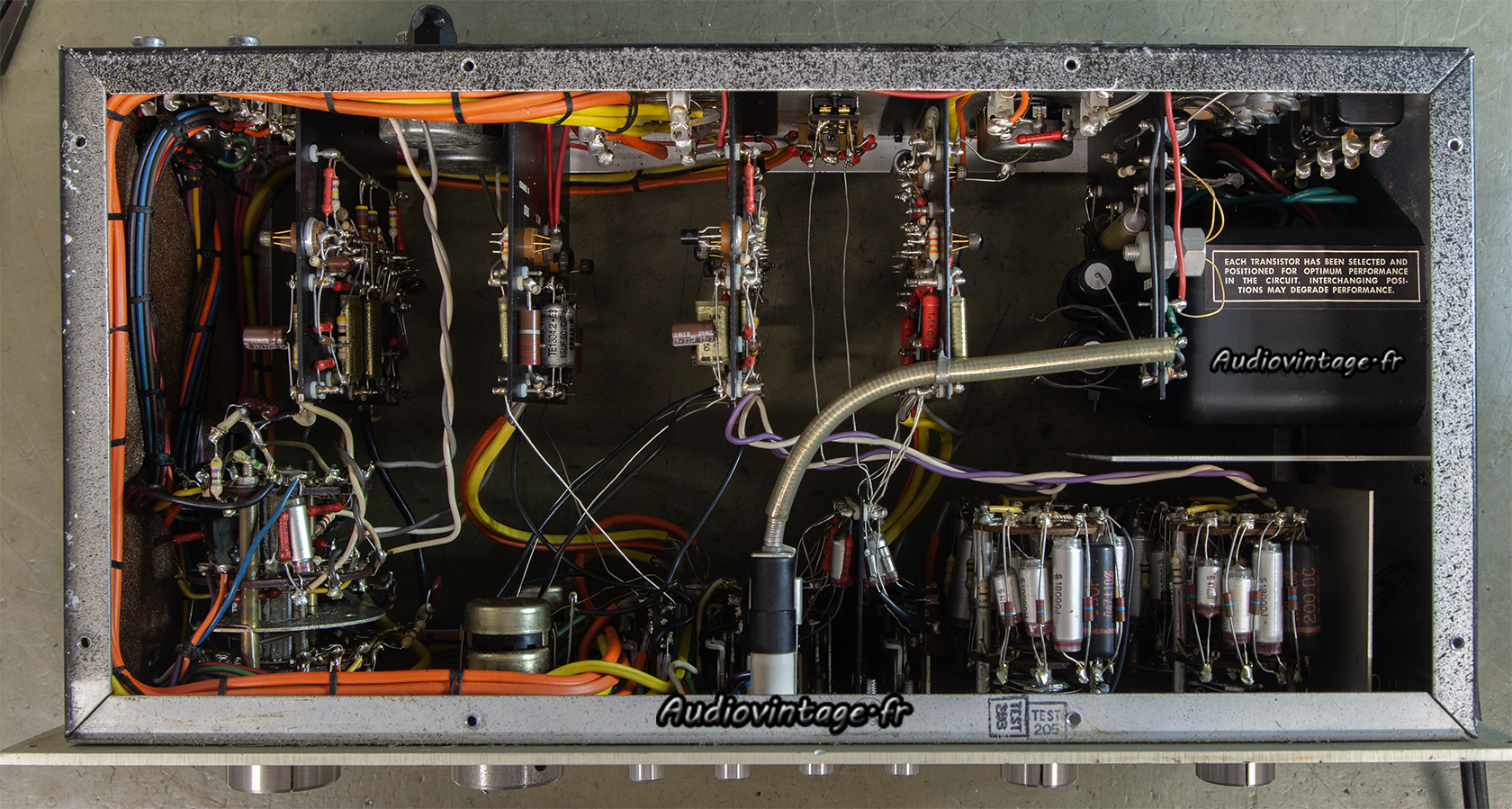

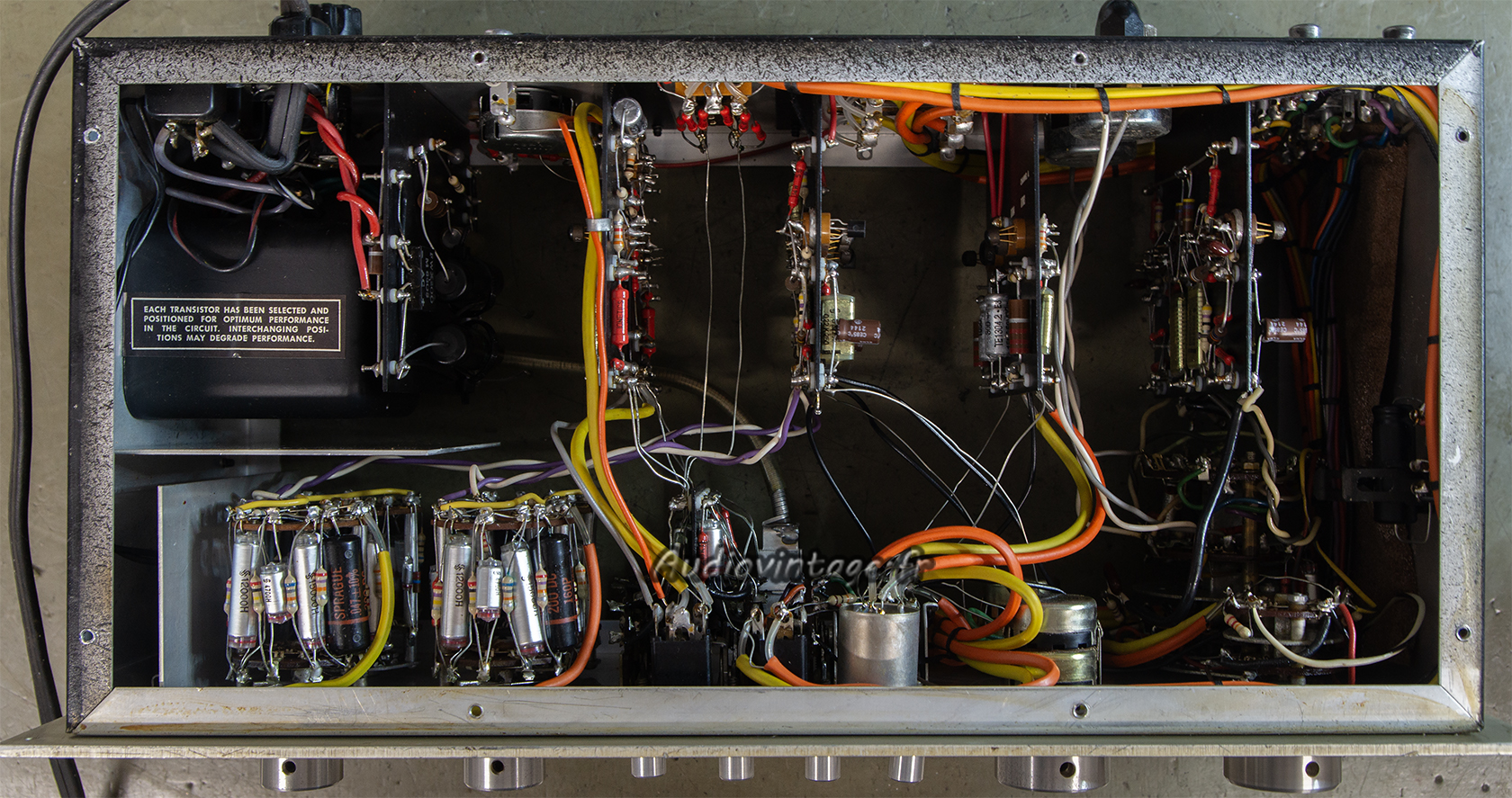

Marantz 7T : terminé.
Marantz 7T : terminé.
Tous les condensateurs chimiques sont remplacés, deux transistors remplacés pour résoudre le problème de distorsion (voir mesures plus bas). Alimentation modifiée en 234v.

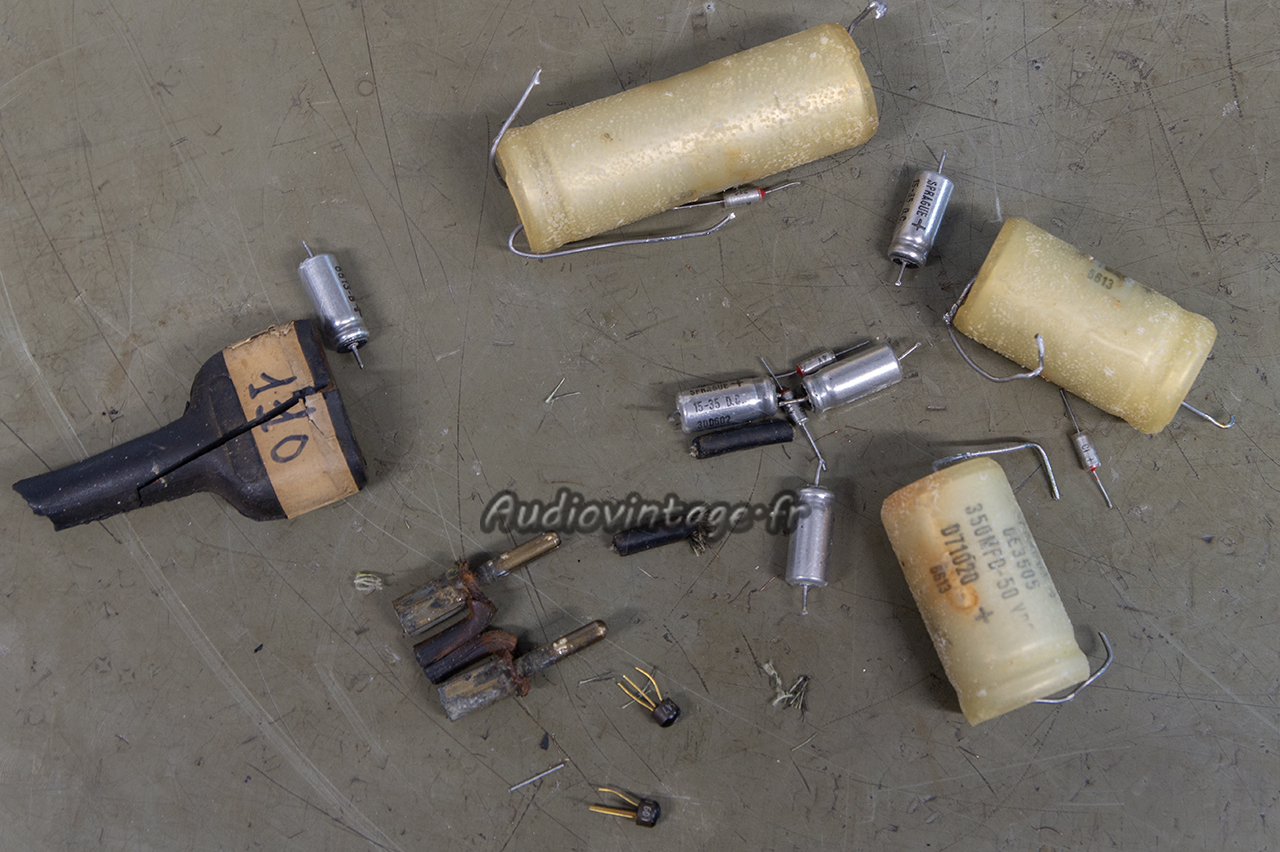

Marantz 7T : les déchets.
Les déchets.

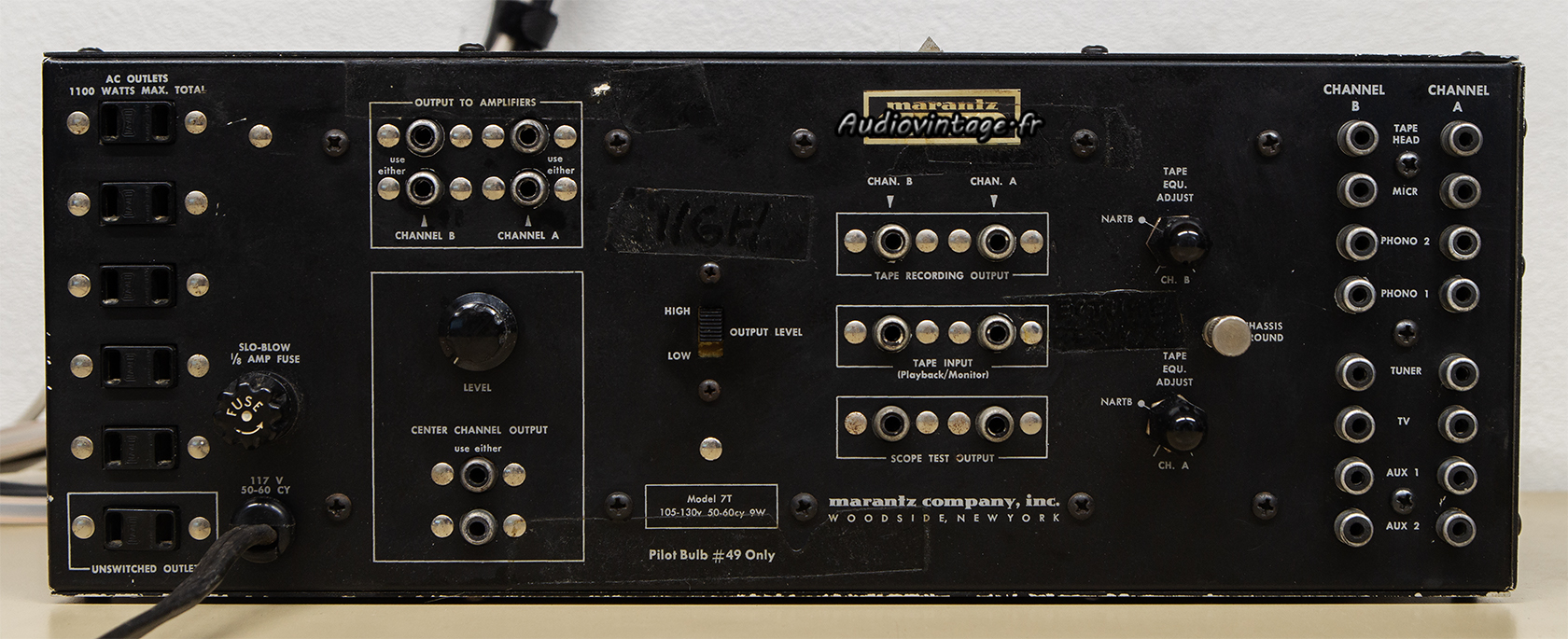

Marantz 7T : connectique.
Connectique.

Les mesures sur entrée Aux :

Marantz 7T : distorsion-a-1v-en-sortie-entree-aux
Distorsion à 1v en sortie, entrée aux.

Marantz 7T : distorsion-a-6v-en-sortie-entree-aux-probleme
Voici le souci de distorsion. 6v cela peut paraître déjà beaucoup, mais ce n’est pas conforme et c’est le signe qu’il y a un souci (et que cela ne va pas aller en s’améliorant…)

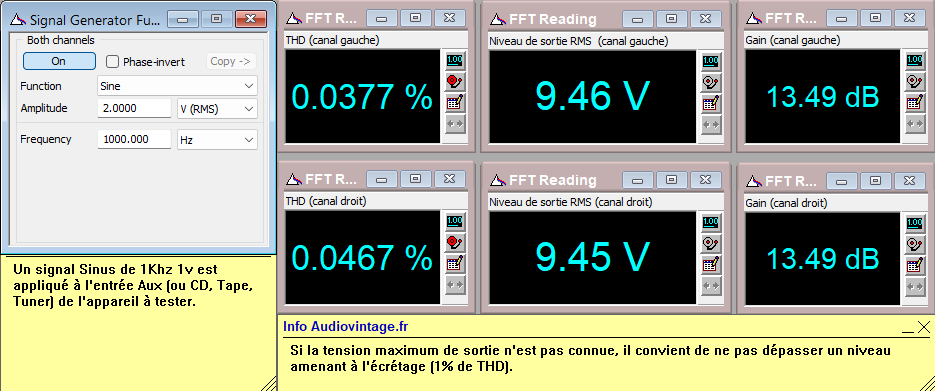

Marantz 7T : distorsion-a-9.5v-en-sortie-entree-aux
Deux transistors remplacés, et un Marantz 7T capable de sortir plus ou moins 10v avec une distorsion contenue, on est bon !

Marantz 7T : reponse-en-frequence-a-1v-en-sortie-entree-aux
Réponse en fréquence à 1v en sortie, entrée aux.

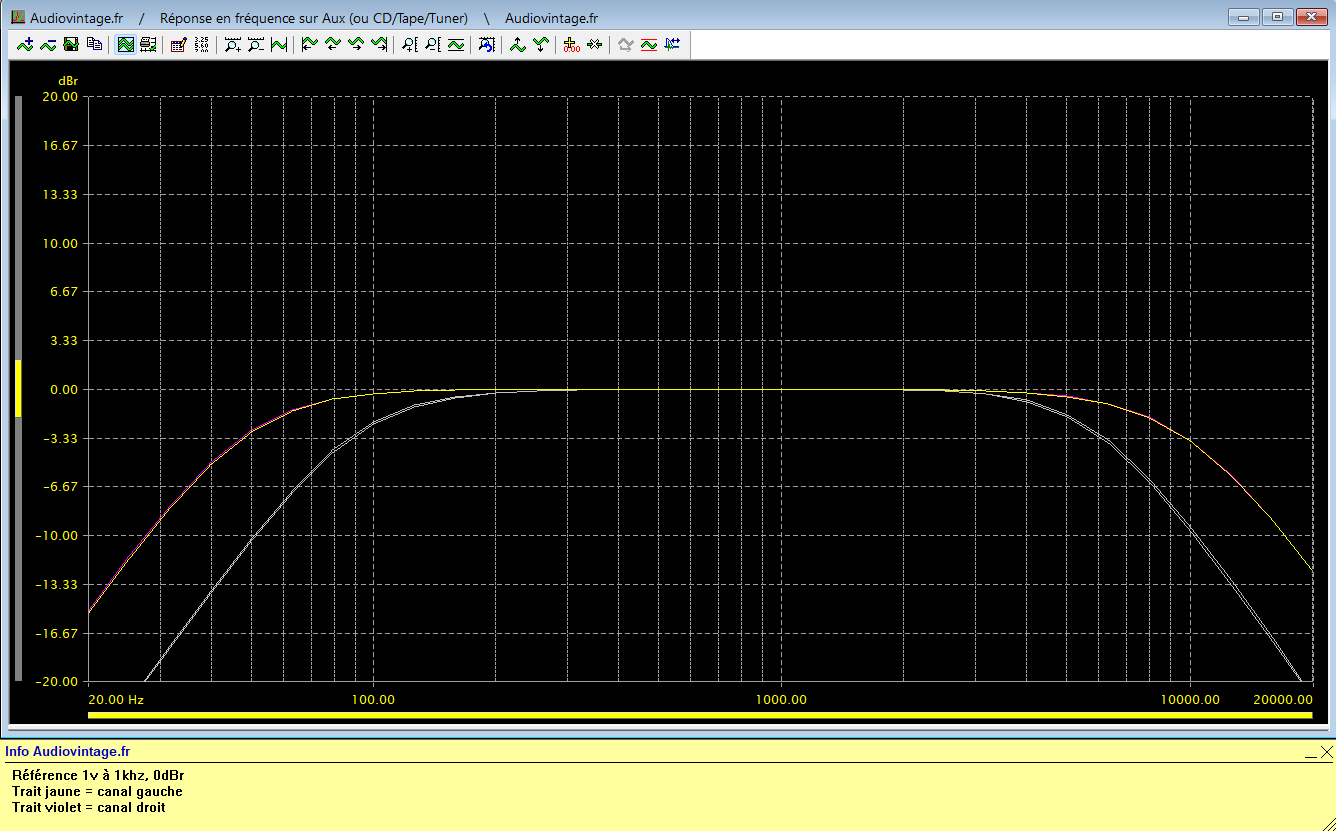

Marantz 7T : reponse-en-frequence-a-1v-en-sortie-entree-aux-action-des-filtres
Réponse en fréquence à 1v en sortie, entrée aux, action des filtres.

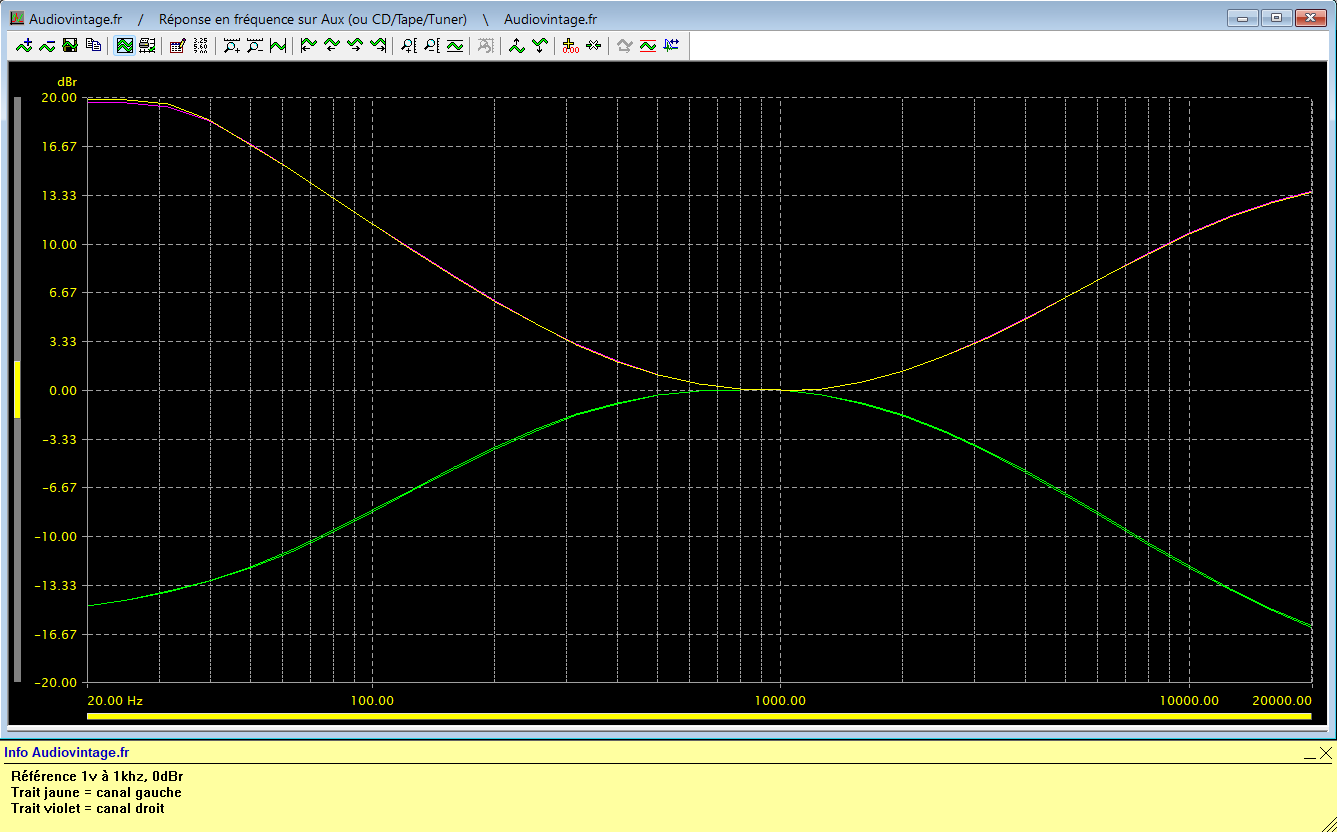

Marantz 7T : reponse-en-frequence-a-1v-en-sortie-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs au mini puis au maxi.

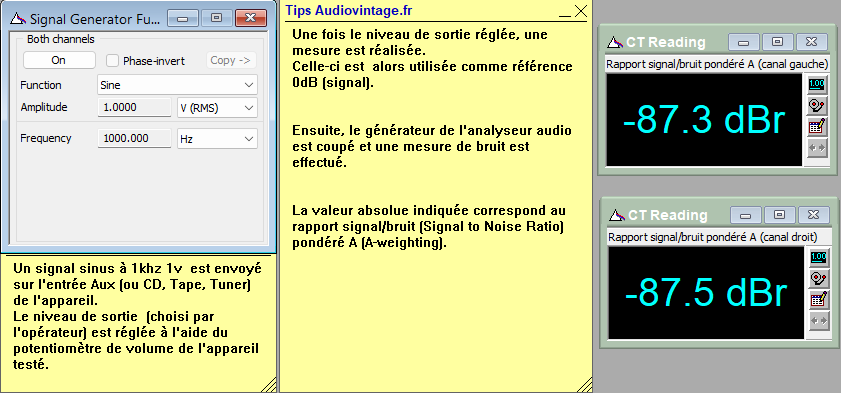

Marantz 7T : rapport-signal-bruit-a-1v-en-sortie-entree-aux
Rapport signal bruit à 1v en sortie, entrée aux.

Marantz 7T : rapport-signal-bruit-a-10v-en-sortie-entree-aux
Rapport signal bruit à 10v en sortie, entrée aux.

Les mesures sur entrée phono :

Marantz 7T : distorsion-a-1v-en-sortie-entree-phono
Distorsion à 1v en sortie, entrée phono.

Marantz 7T : reponse-en-frequence-a-1v-en-sortie-entree-phono
Réponse en fréquence à 1v en sortie, entrée phono.

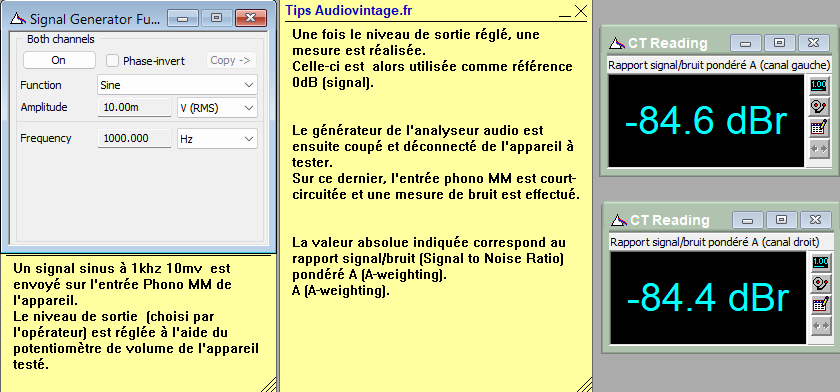

Marantz 7T : rapport-signal-bruit-a-1v-en-sortie-entree-phono
Rapport signal bruit à 1v en sortie, entrée phono.

Marantz 7T : rapport-signal-bruit-a-10v-en-sortie-entree-phono
Rapport signal bruit à 10v en sortie, entrée phono.

Les mesures à l’oscilloscope :

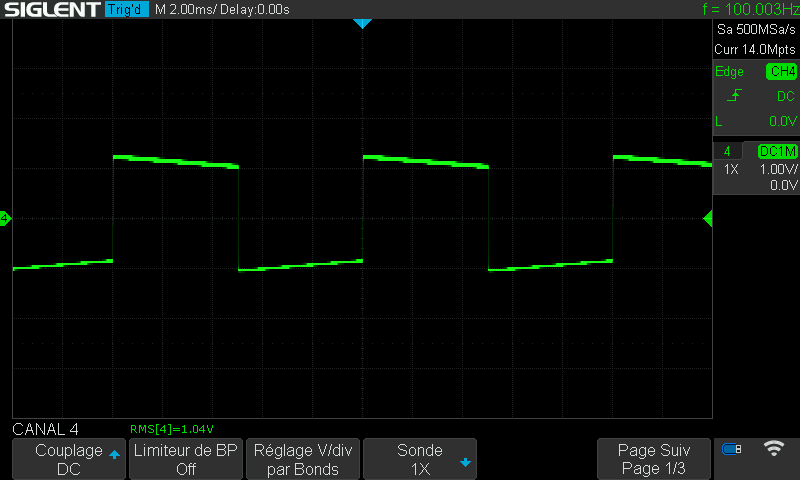

Marantz 7T : signal-carre-a-100hz
Marantz 7T : signal-carre-a-1khz

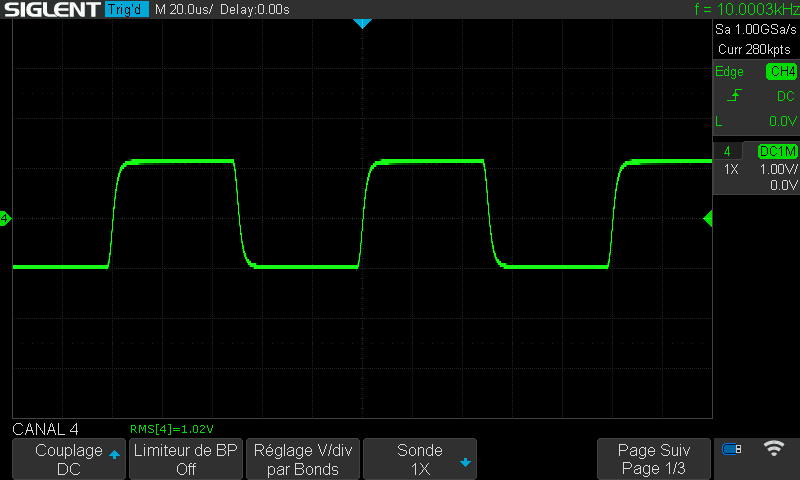

Marantz 7T : signal-carre-a-10khz

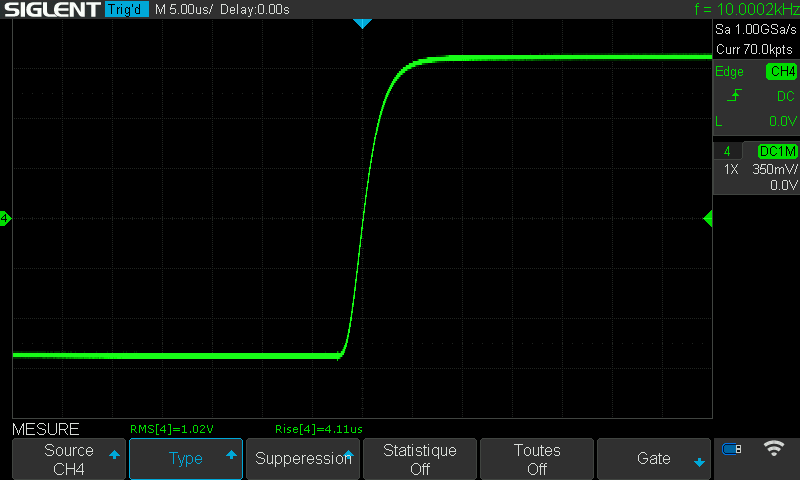

Marantz 7T : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.
