Comme vous le savez certainement très chers lecteurs, je suis intervenu sur un nombre quasi incalculable d’amplificateurs Sansui, qu’ils soient très anciens à tubes (AU-111) ou bien plus récents (AU-519), avec entre les deux de très nombreux modèles de la série AU-X17.
Aujourd’hui, un AU-517 dans un état que je n’avais encore jamais rencontré…

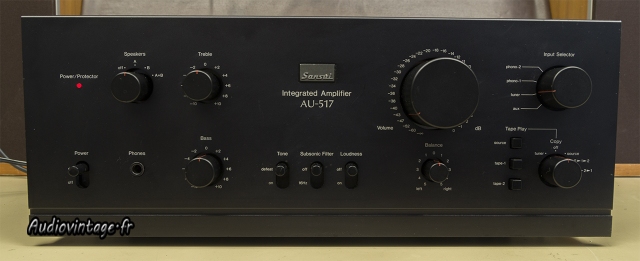

Sansui AU-517
Sansui AU-517

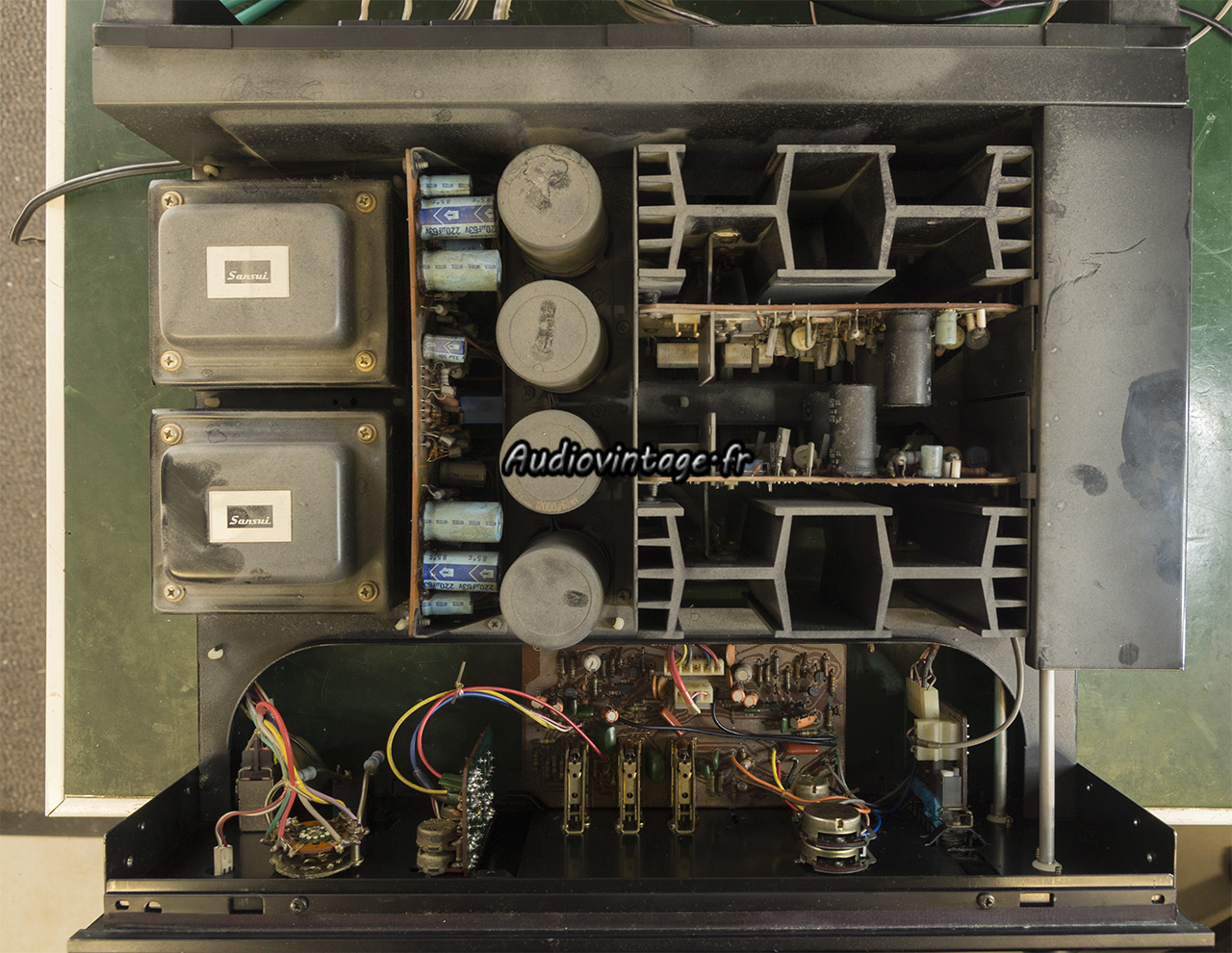

Il ne fonctionne plus, il reste en protection. Beaucoup de poussière, mais ce n’est pas le plus important. Le potentiomètre de volume a disparu, remplacé par un modèle que l’on ne peut fixer correctement au châssis, il se « ballade » donc quand on le manipule.

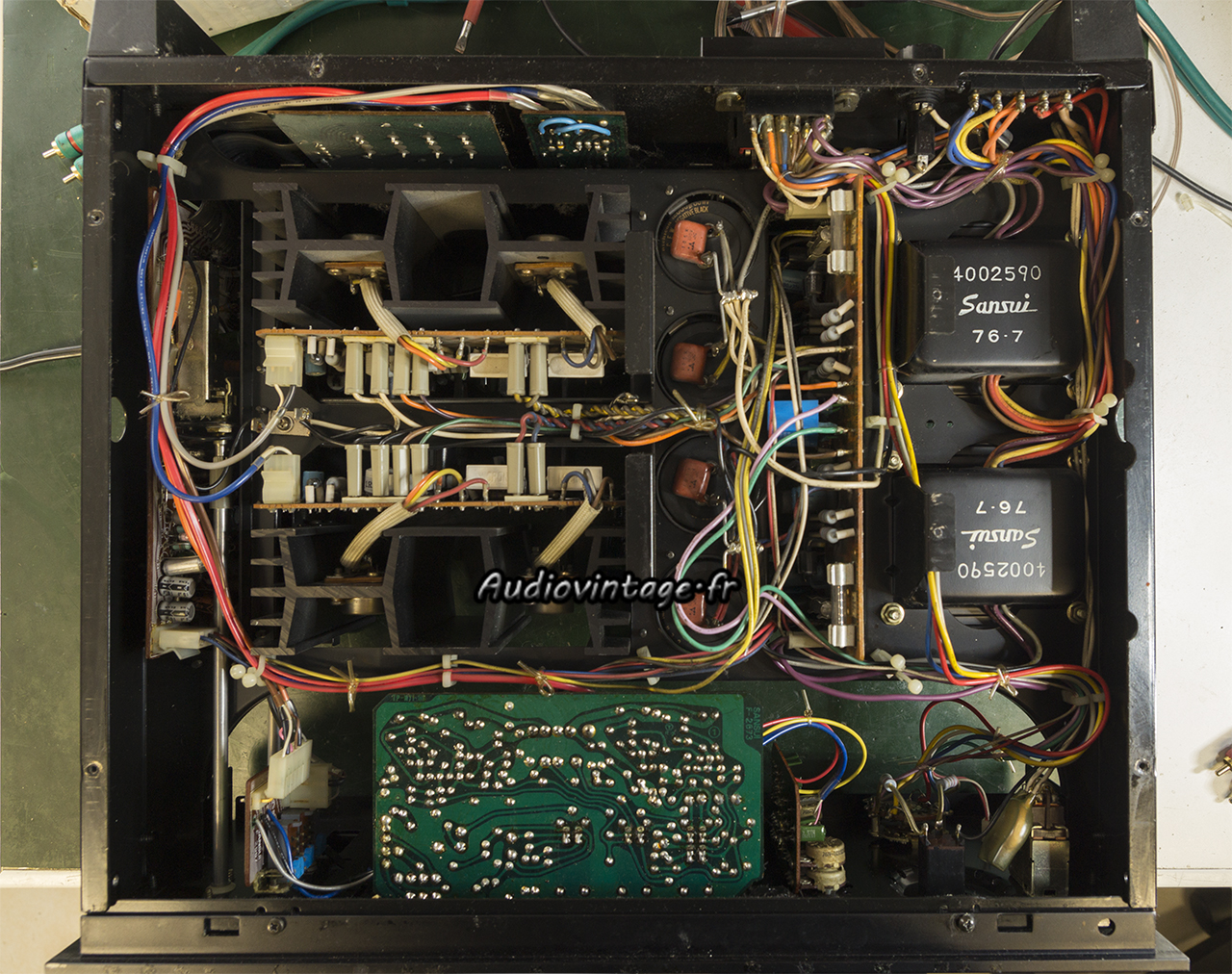

On aperçoit également un relais (le petit bloc bleu) monté avec des « rallonges » vu qu’il n’a pas le bon format.

Sansui AU-517

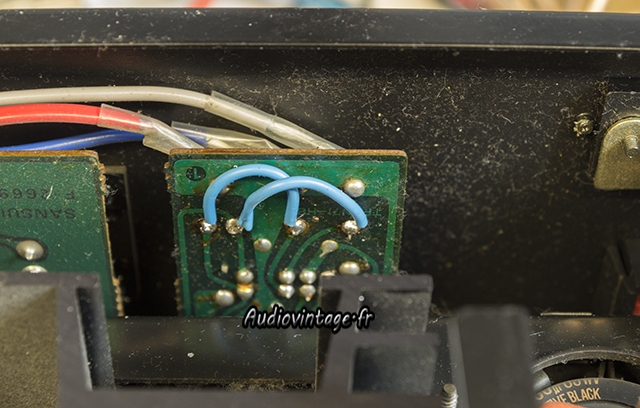

Les ponts ampli/préampli sont shuntés. C’est une solution disgracieuse pour régler les soucis habituels de contacts dans le switch situé à l’arrière de l’ampli.

Sansui AU-517
Le circuit de tonalité a été shunté, apparemment dans le but « d’éliminer » un souci sur cet étage.

Il y a en fait plusieurs pannes dans cet appareil : relais qui n’est plus activé car un condensateur chimique est HS sur son circuit de gestion, résistances fusibles mortes un peu partout, condensateurs chimiques rongés par la colle corrosive et certains autres composants sont bien malade également…
Vaste chantier !

Sansui AU-517
Sansui AU-517

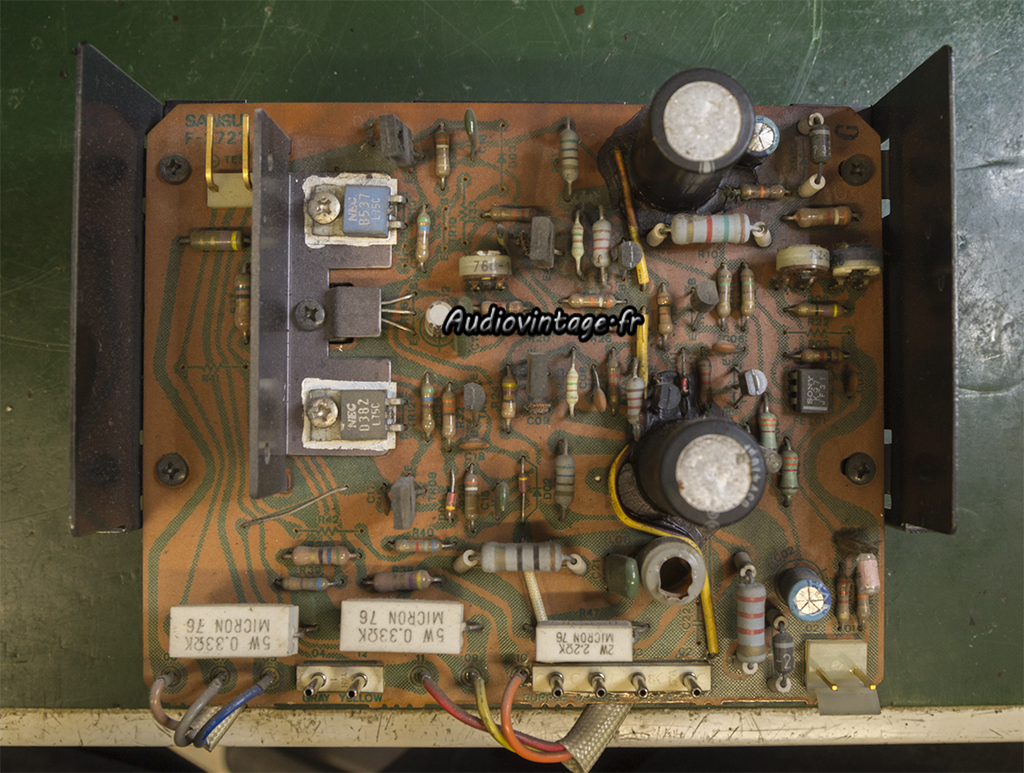

Les deux circuits d’amplifications sont retirés.

Sansui AU-517
Condensateur chimique complètement mort.

Sansui AU-517

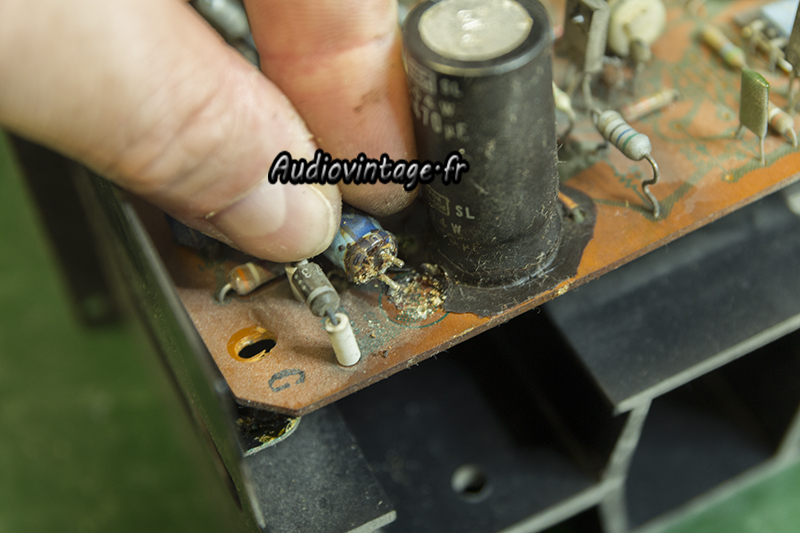

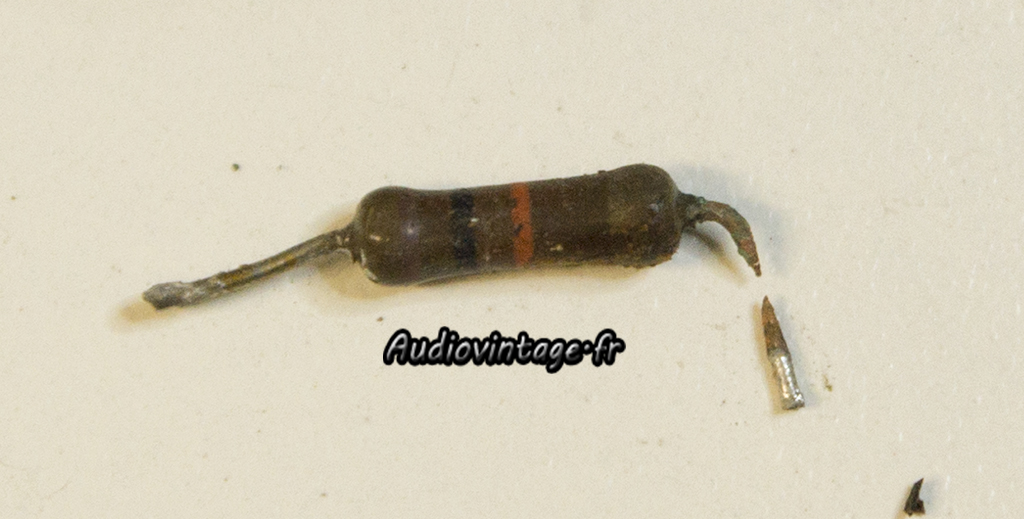

La colle corrosive a également rongé les pattes de différents composants…

Sansui AU-517Sansui AU-517

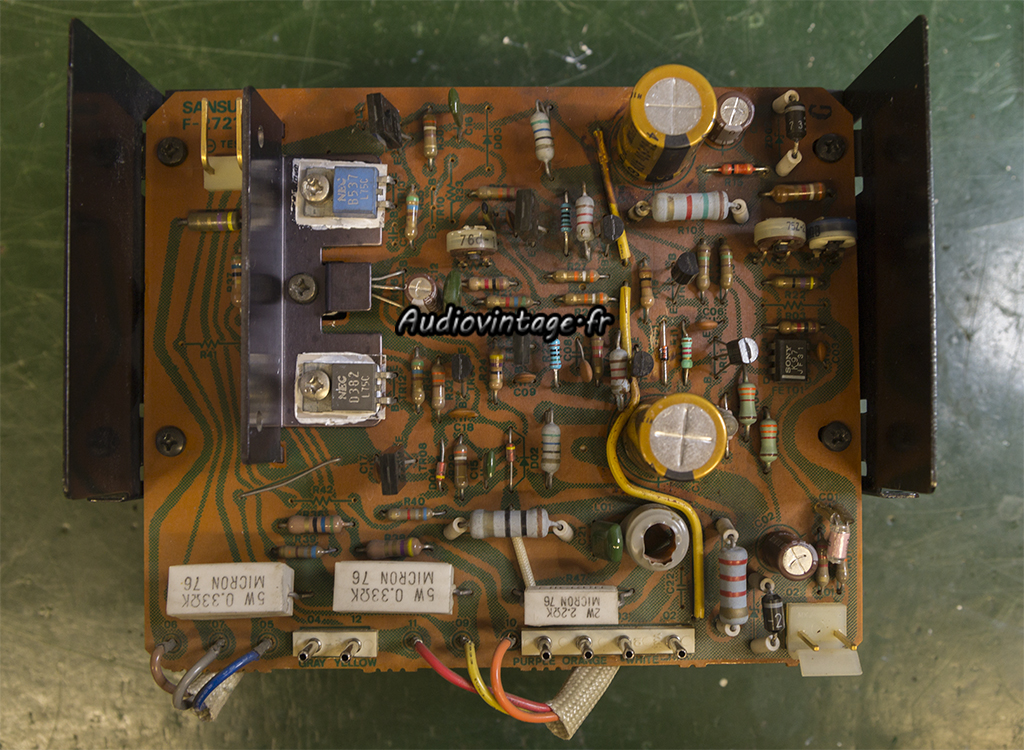

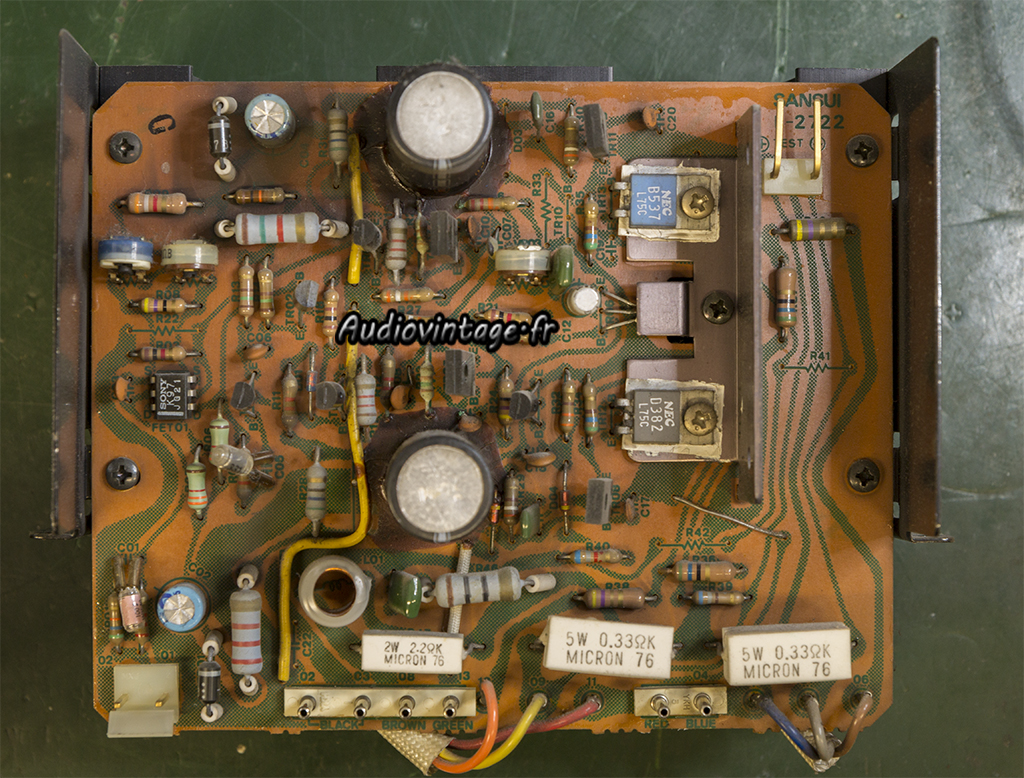

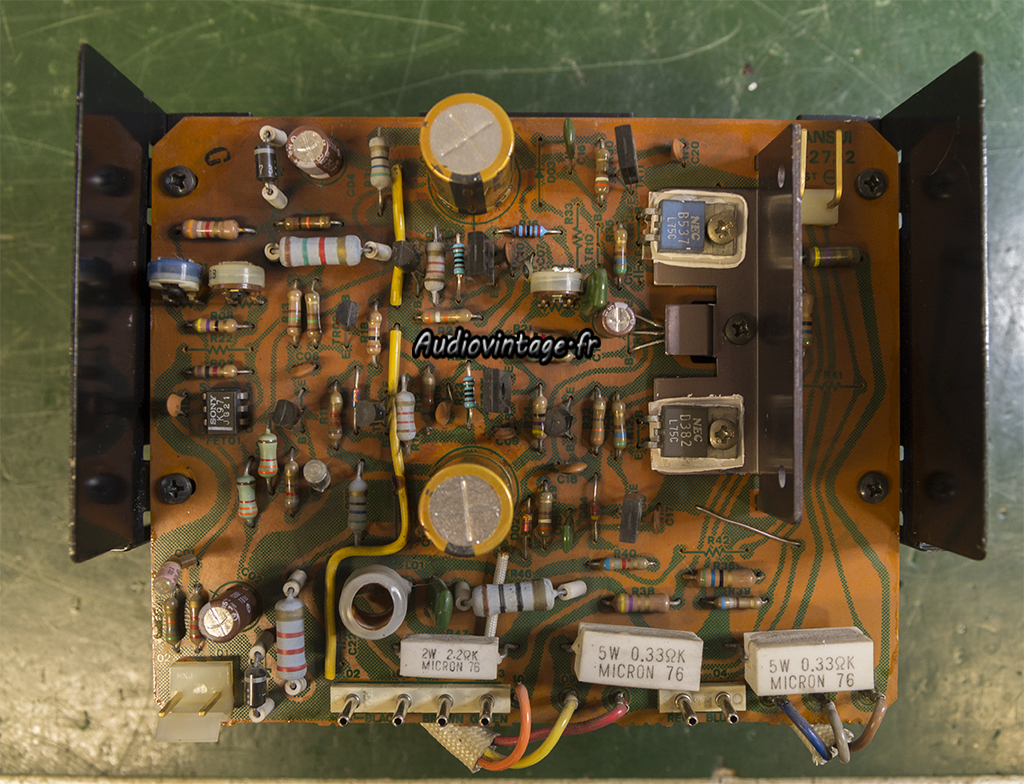

Les deux circuits d’amplification sont complètement révisés. Condensateurs chimiques, résistances fusibles et autres composants rongés sont remplacés. Les circuits sont nettoyés, de la graisse thermique fraiche prend place. Réfection de l’ensemble des soudures.

Sansui AU-517
Micas neufs et graisse fraiche pour les transistors de puissance. Vu l’état des circuits, ceux-ci sont passés au traceur de courbe pour vérifier leur état.

Sansui AU-517
Poussière…

Sansui AU-517

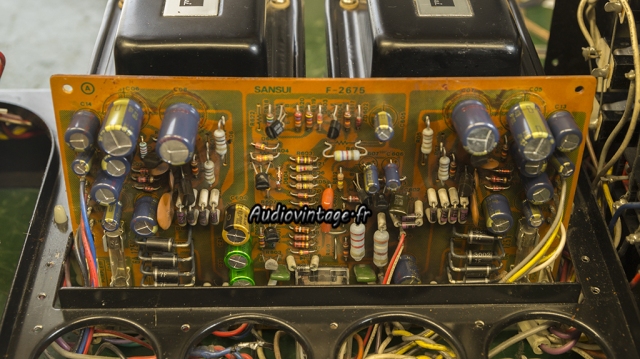

Le circuit d’alimentation et de protection. Un condensateur chimique a déjà été remplacé pour test.

Sansui AU-517
A gauche, le bricolage, à droite, le relais neuf qui convient.

Sansui AU-517
Condensateurs chimiques neufs, certaines résistances corrodées sont remplacées, montage du nouveau relais.
Réfection des soudures sous le circuit.

Sansui AU-517

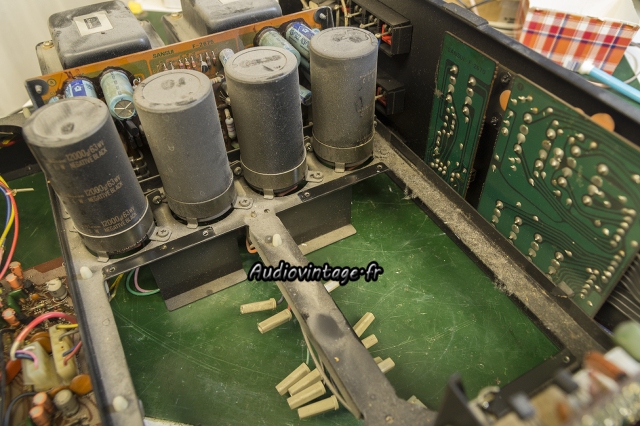

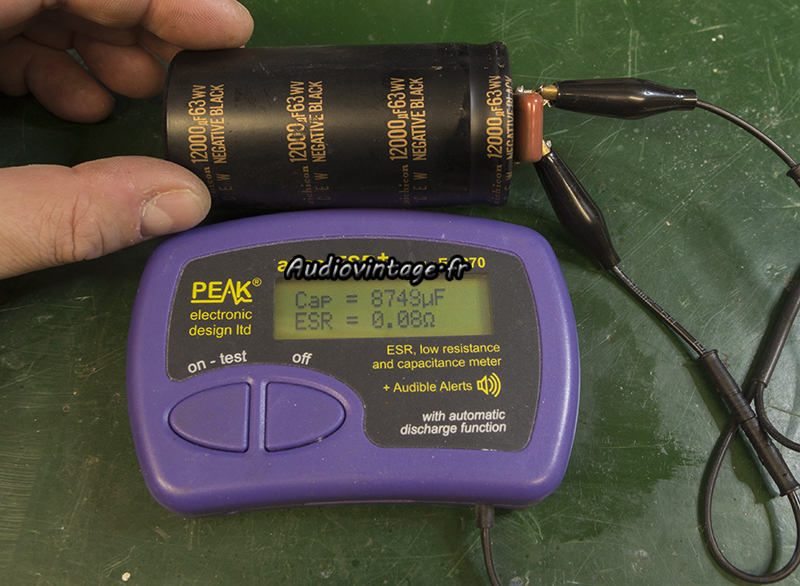

Les condensateurs de filtrage sont bien usés comme très souvent sur les AU-517.

Sansui AU-517

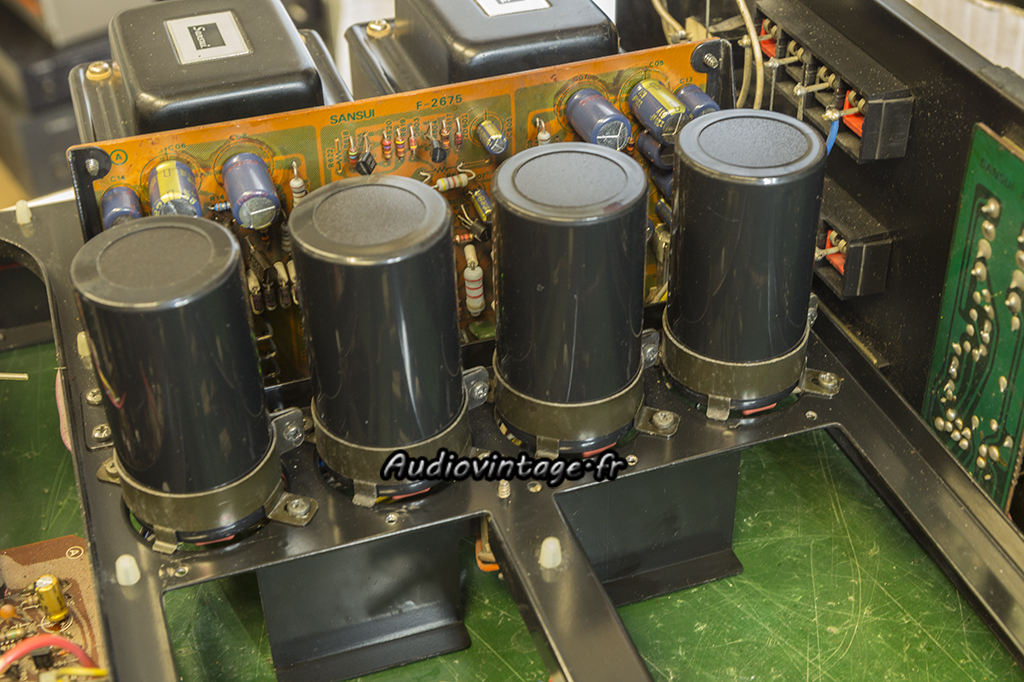

Nettoyage et montage de quatre beaux chimiques tout neufs.

Sansui AU-517

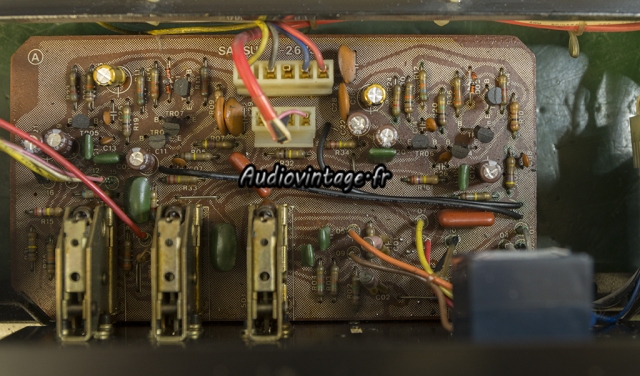

Le circuit de tonalité/filtres. On aperçoit le nouveau potentiomètre de volume en place.

Sansui AU-5178
Condensateurs chimiques neufs certaines diodes également.

Sansui AU-517

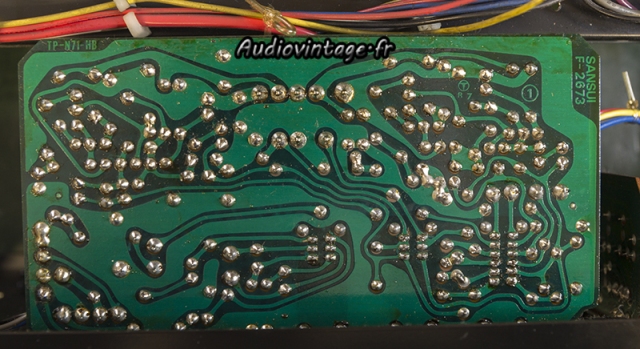

Soudures refaites, circuit nettoyé.

Sansui AU-517

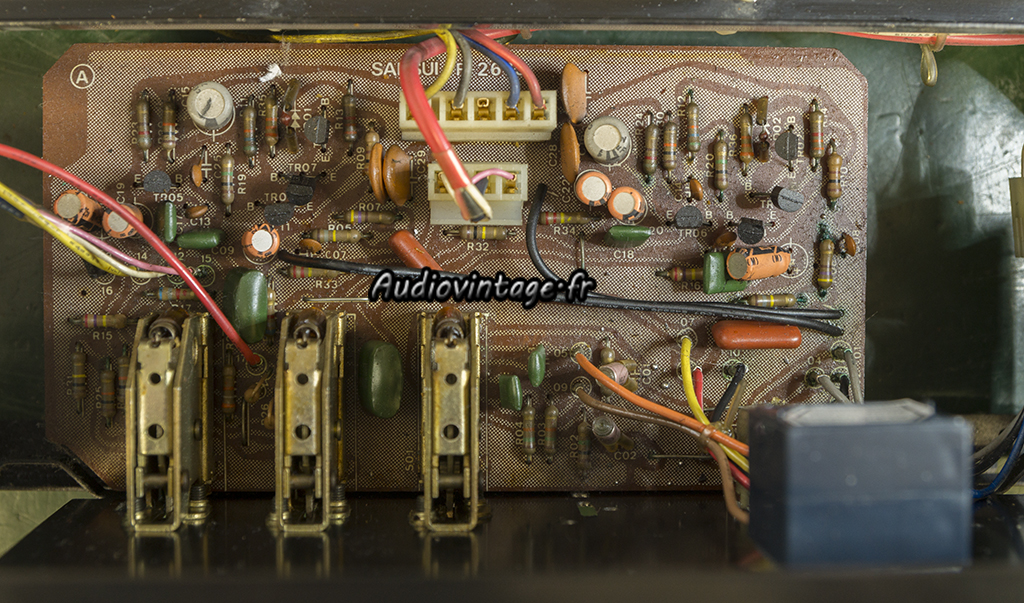

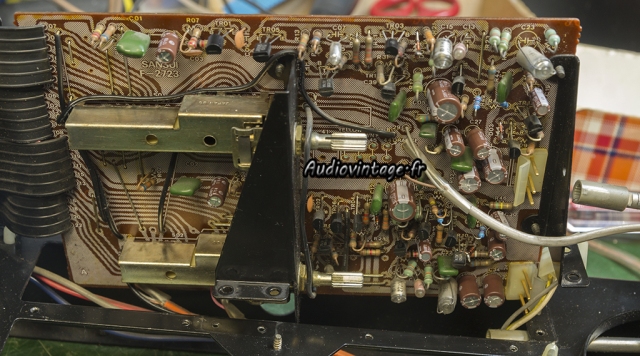

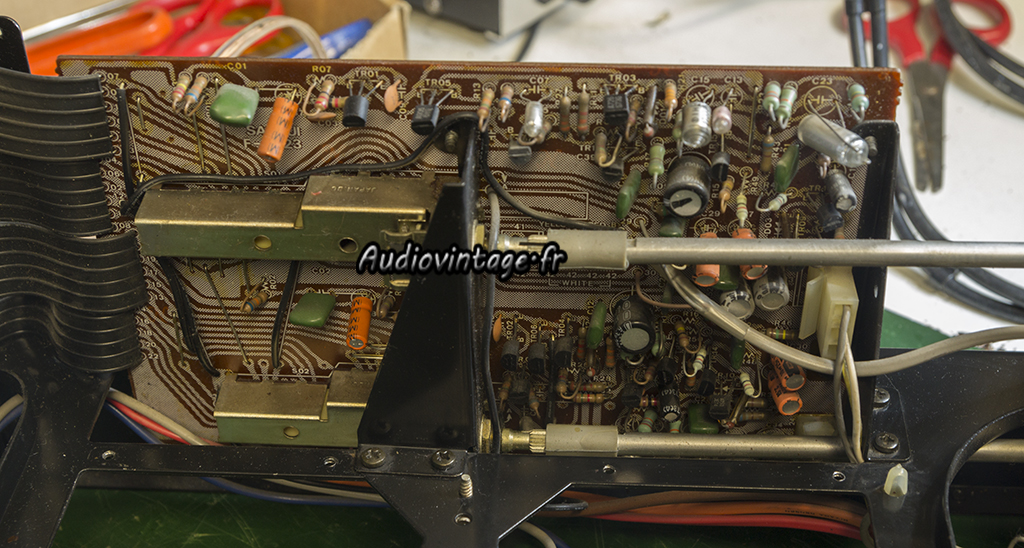

L’étage phono.

Sansui AU-517
Condensateurs chimiques, résistances fusibles et certains transistors sont remplacés.
Réfection d’un grand nombre de soudures puis nettoyage.

Sansui AU-517
Sansui AU-517

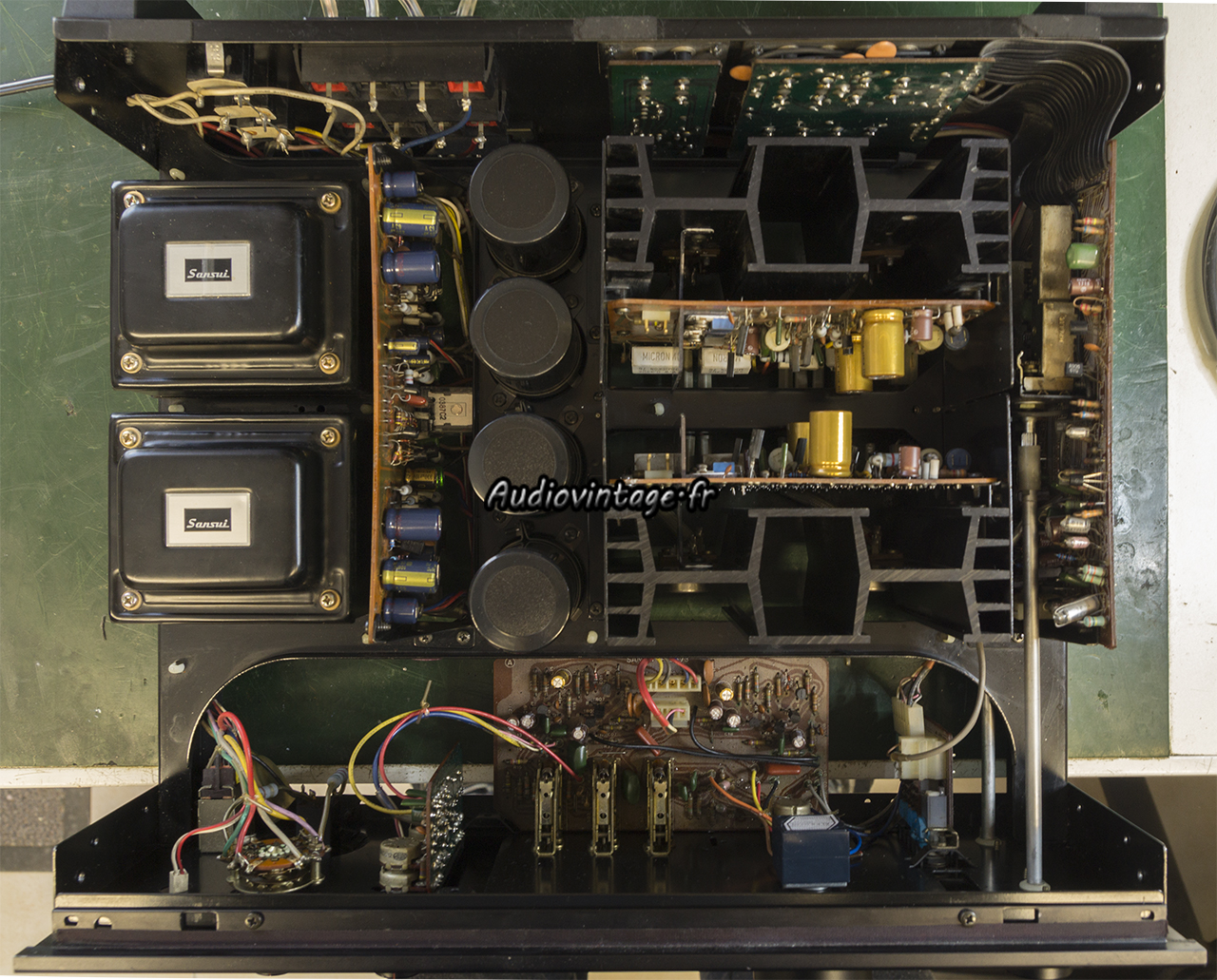

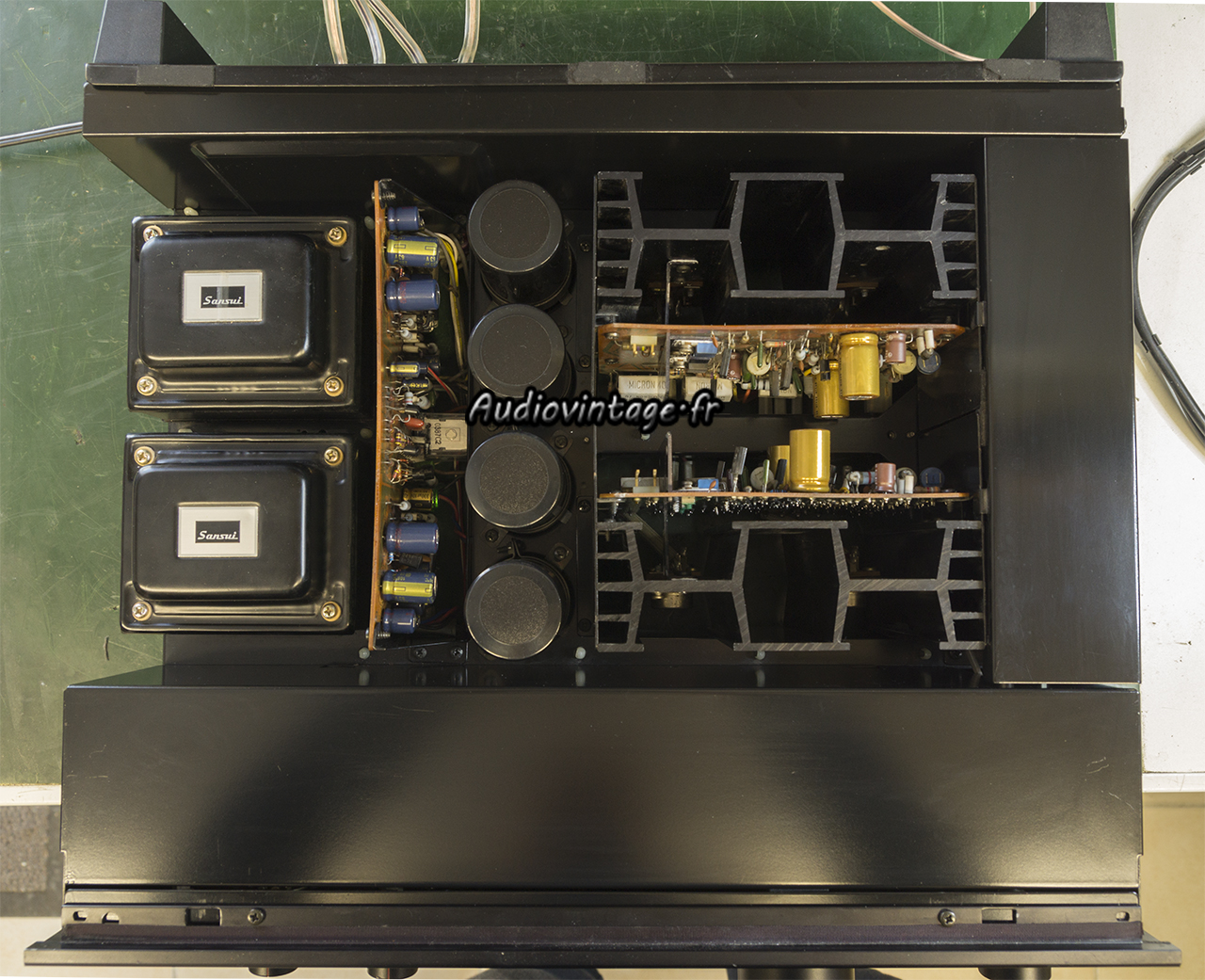

Remontage.

Sansui AU-517

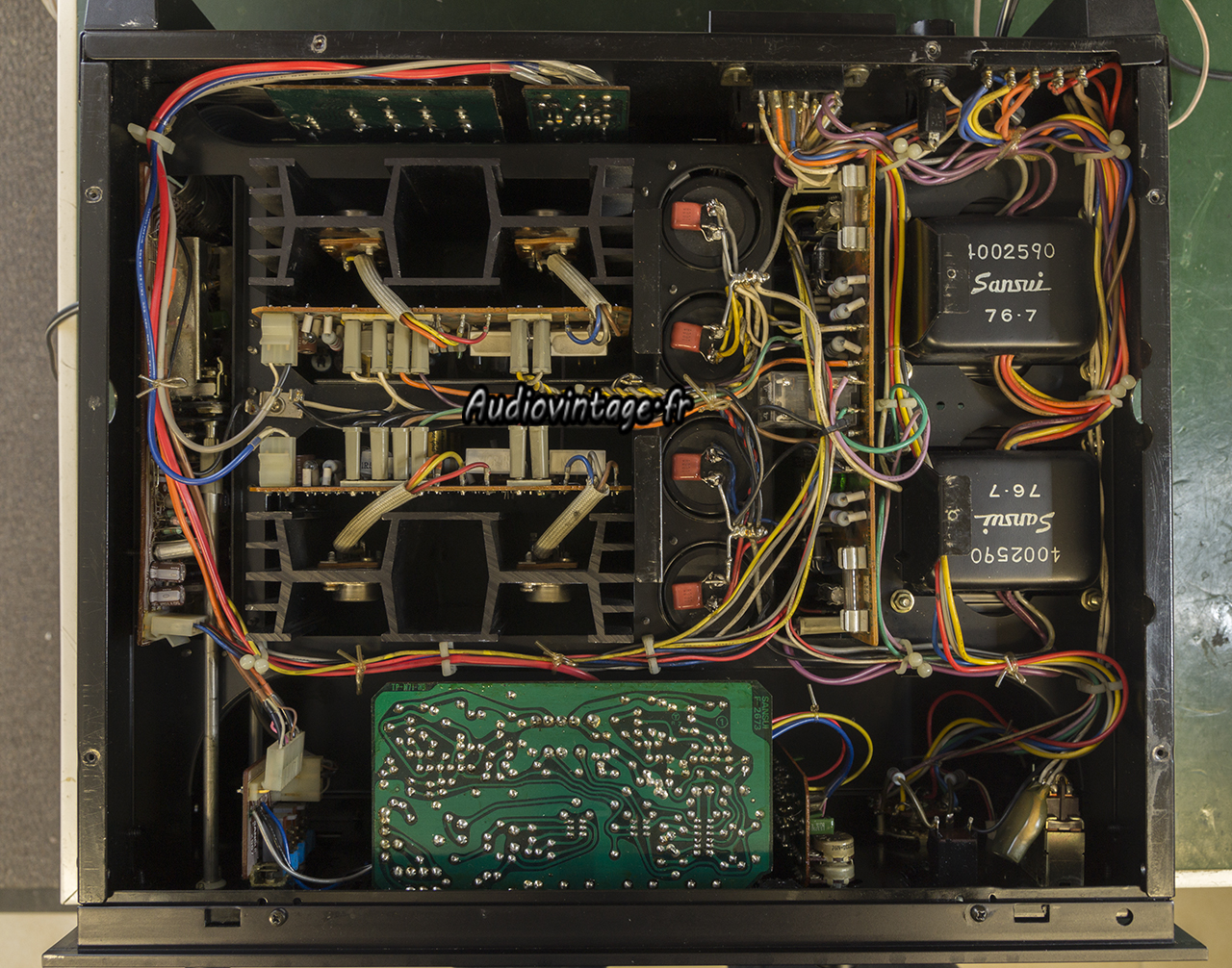

Avec les blindages en place.
Courant de repos et offset sont ajustés, les commandes et switchs sont nettoyés en profondeur.

Sansui AU-517

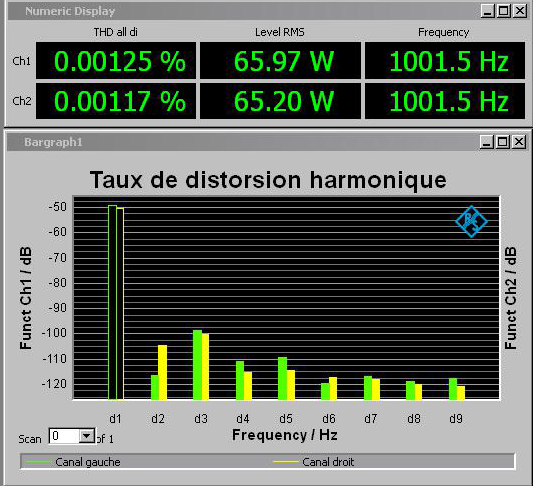

Distorsion relevée à puissance nominale sous 8 ohms.
A gauche : 0.001% pour une puissance de 65x sous 8 ohms à 1khz.
A droite : 0.001% pour une puissance de 65w sous 8 ohms à 1khz.
Dessous, affichage de la distorsion par harmonique (d2 à d9).

Sansui AU-517

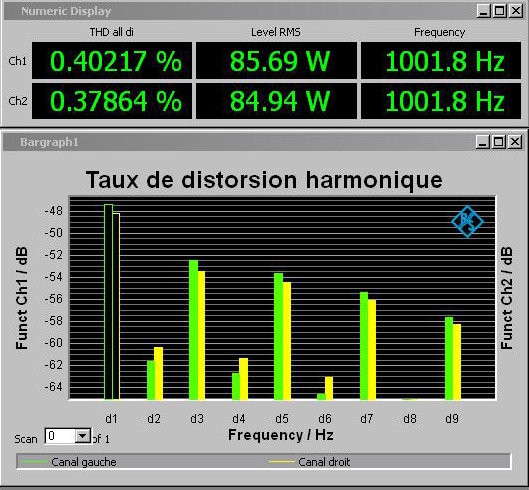

Distorsion relevée à 2x85w sous 8 ohms.

Sansui AU-517
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-517
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Sansui AU-517

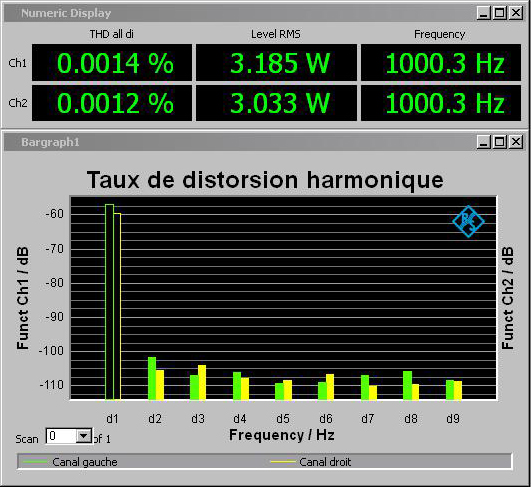

Distorsion relevée à 2x3w sous 8 ohms, entrée phono.

Sansui AU-517
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sansui AU-517

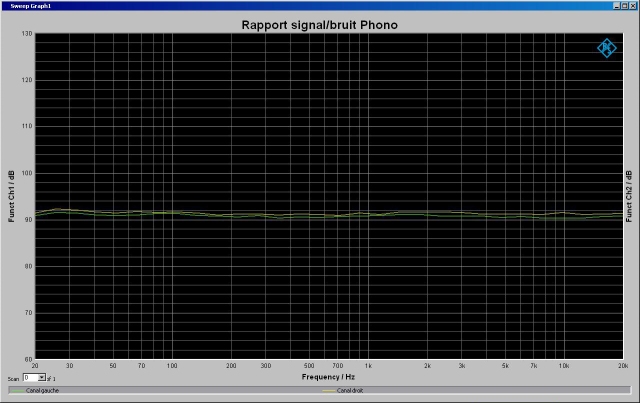

Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Sansui AU-517
Sansui AU-517
Sansui AU-517
Sansui AU-517

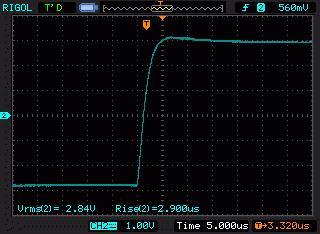

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Sansui AU-517

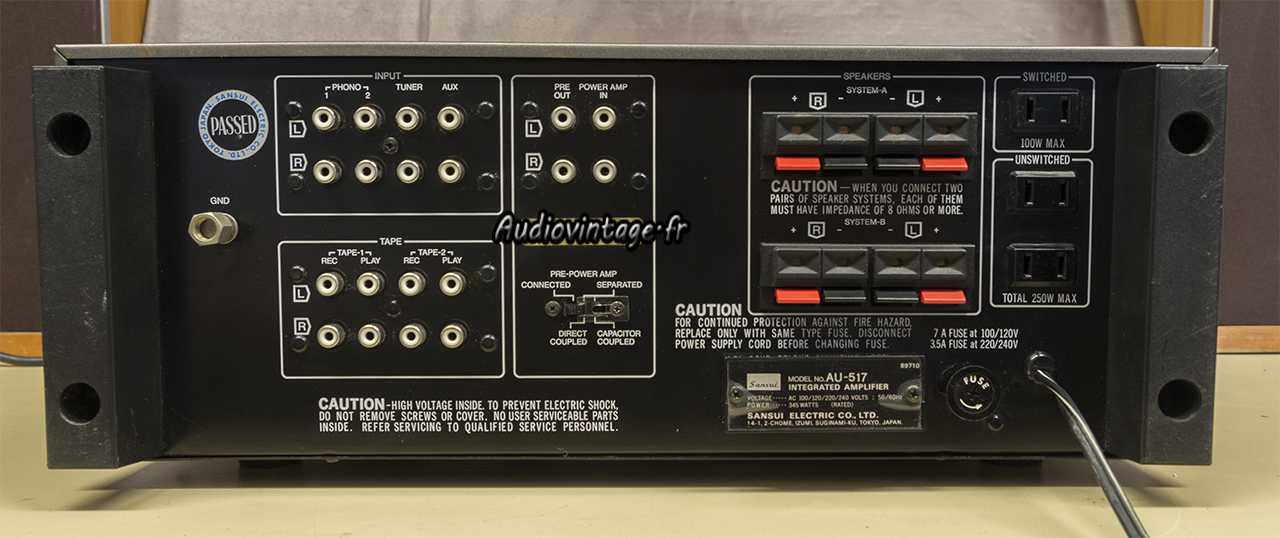

Connectique.
