Restauration d’un Sansui AU-666 qui a un peu souffert…

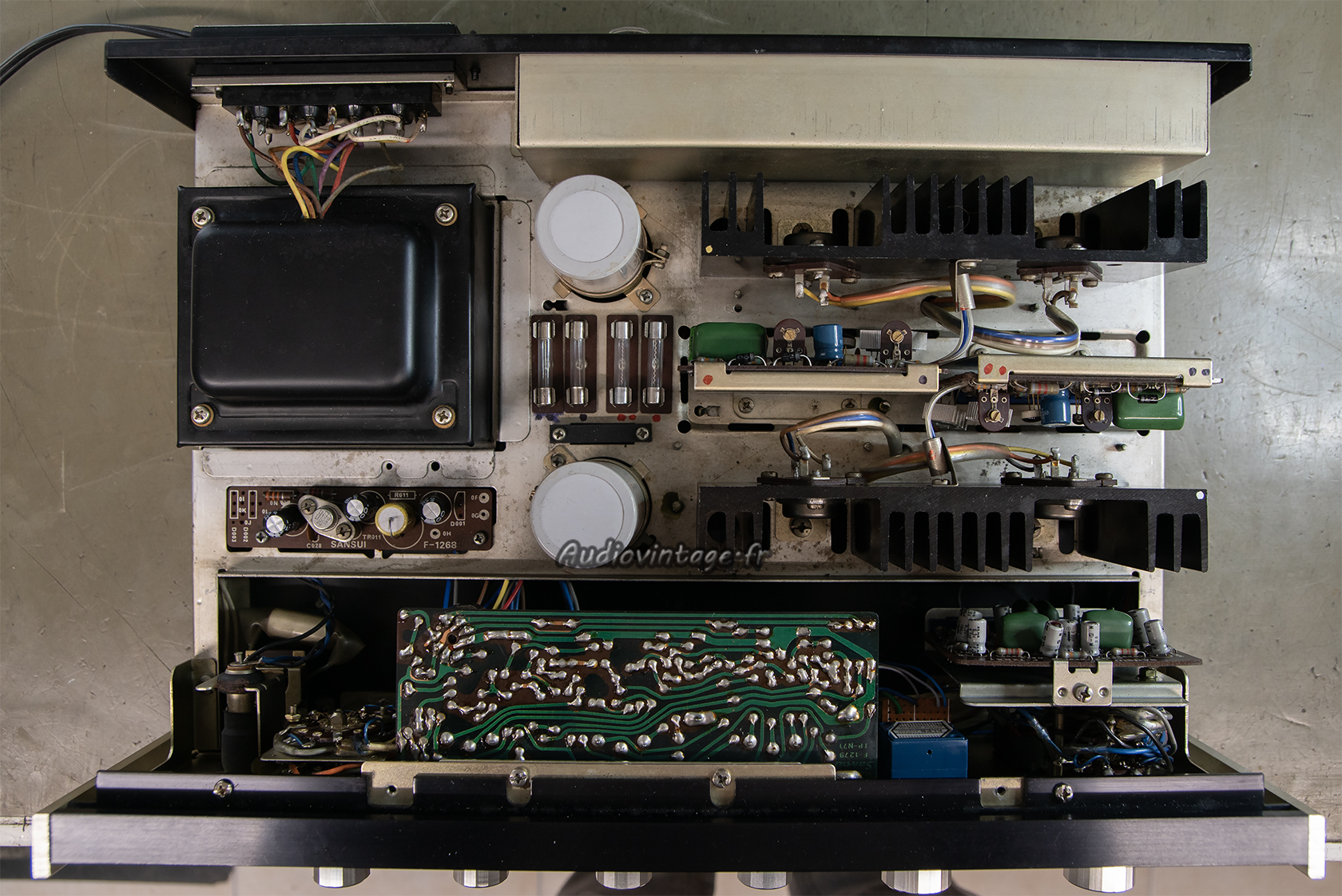

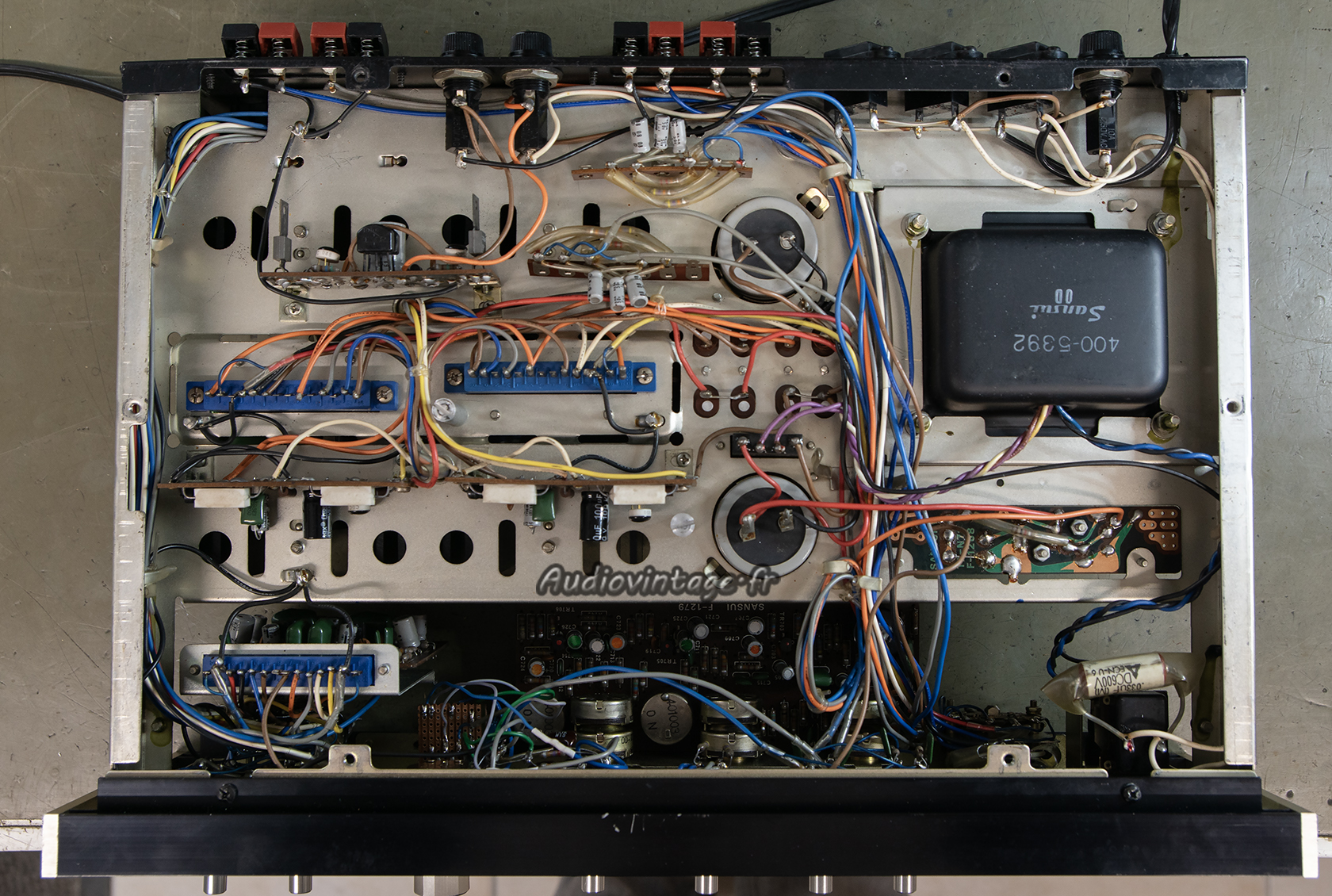

Il fonctionne mais… Je note la présence d’anciennes interventions, certains condensateurs chimiques ont été remplacés (souvent par des cochonneries). Le potentiomètre de volume a lui aussi été remplacé mais il « craque » et un nettoyage n’y change rien. Je ne suis d’ailleurs pas le premier à le constater si j’en crois les trous percés dans son corps pour y vaporiser un quelconque nettoyant.
Enfin, certains fusibles n’ont pas la bonne valeur.
Retrait d’un circuit driver.
Certains transistors et condensateurs sont remplacés, tout comme les résistances ajustables de courant de repos et d’offset.
Le second circuit reçoit des soins identiques.
L’étage phono.
Condensateurs chimiques et transistors remplacés.

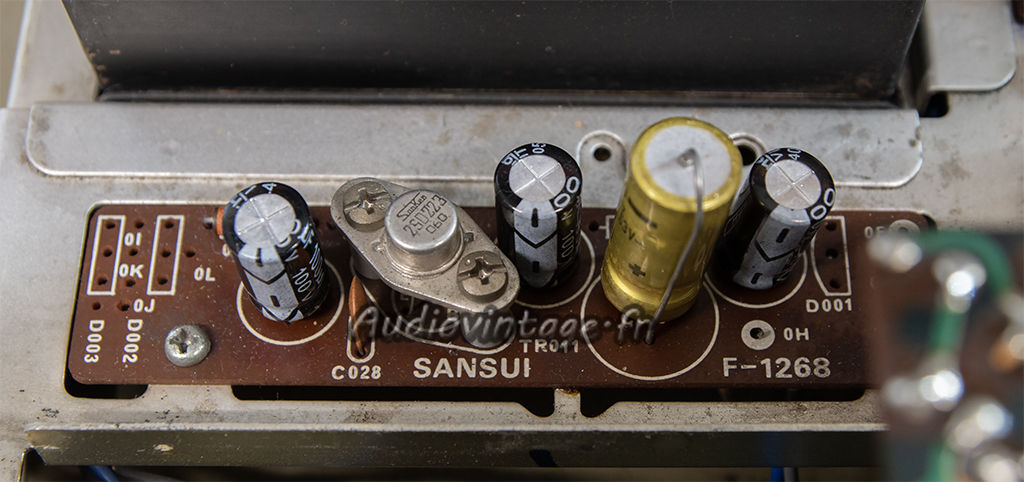

Ce circuit d’alimentation a eu droit à des composants médiocres.
Les « fameux » condensateurs Chongx. Vous me pardonnerez l’expression mais ce sont des merdouilles qui n’ont strictement rien à faire dans un appareil électronique, quel qu’il soit !
Circuit révisé.

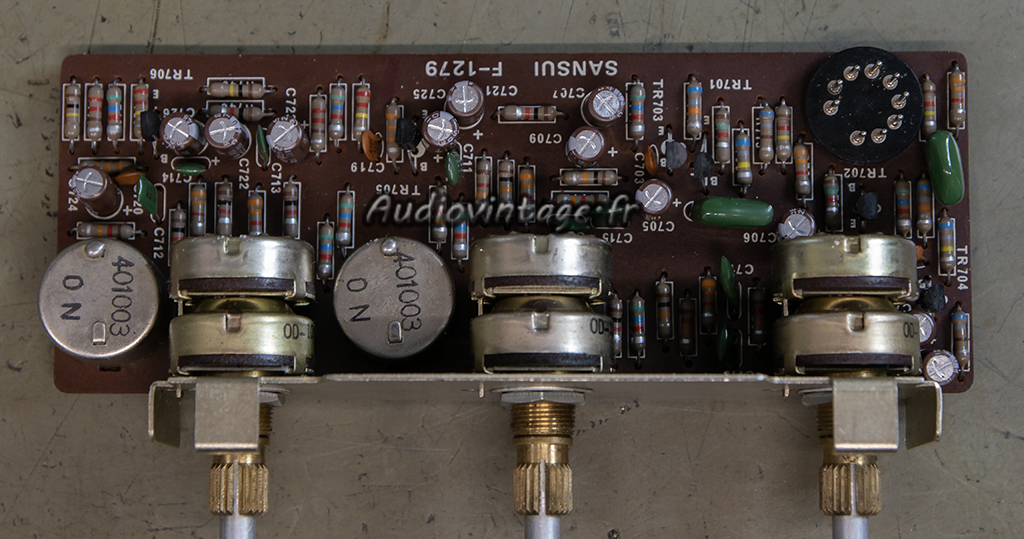

Le circuit de tonalité.
Condensateurs chimiques et transistors neufs.
Ici aussi, des cochonneries en guise de condensateurs.
Chimiques neufs de qualité en place.

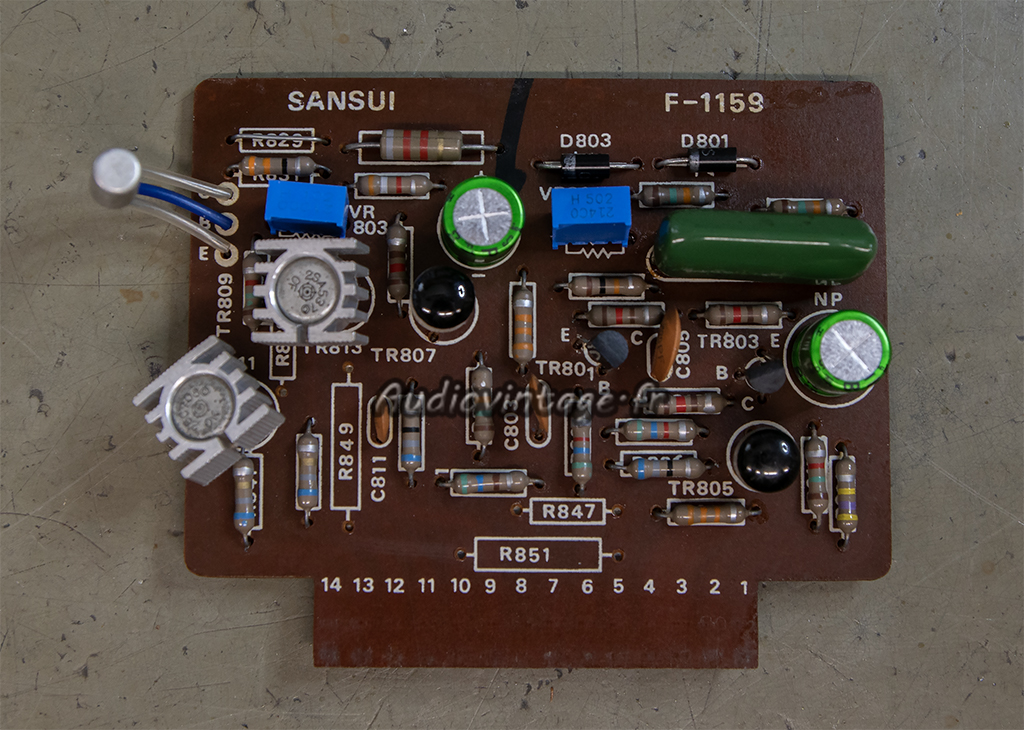

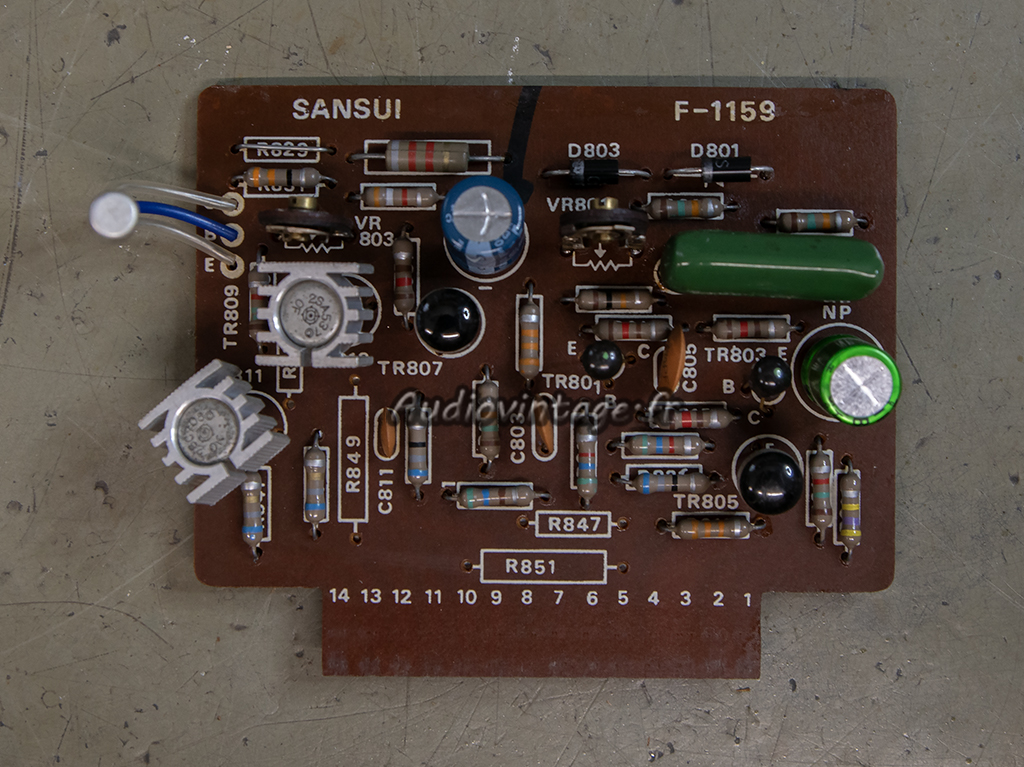

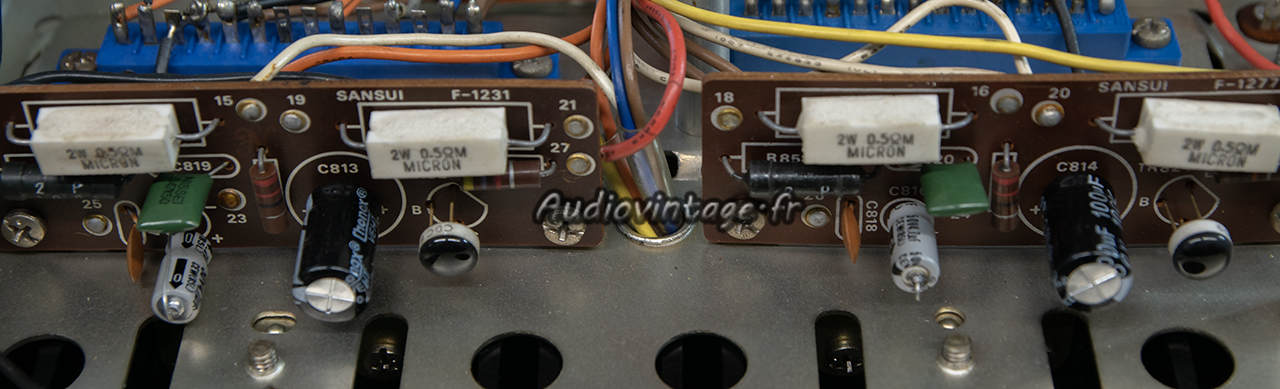

Le circuit de protection est également révisé.
Le filtre subsonic qui « mange » une bonne partie du grave sur certains Sansui de cette génération est shunté. Les condensateurs chimiques qui le composent ne sont plus dans le circuit et ne sont donc pas remplacés.

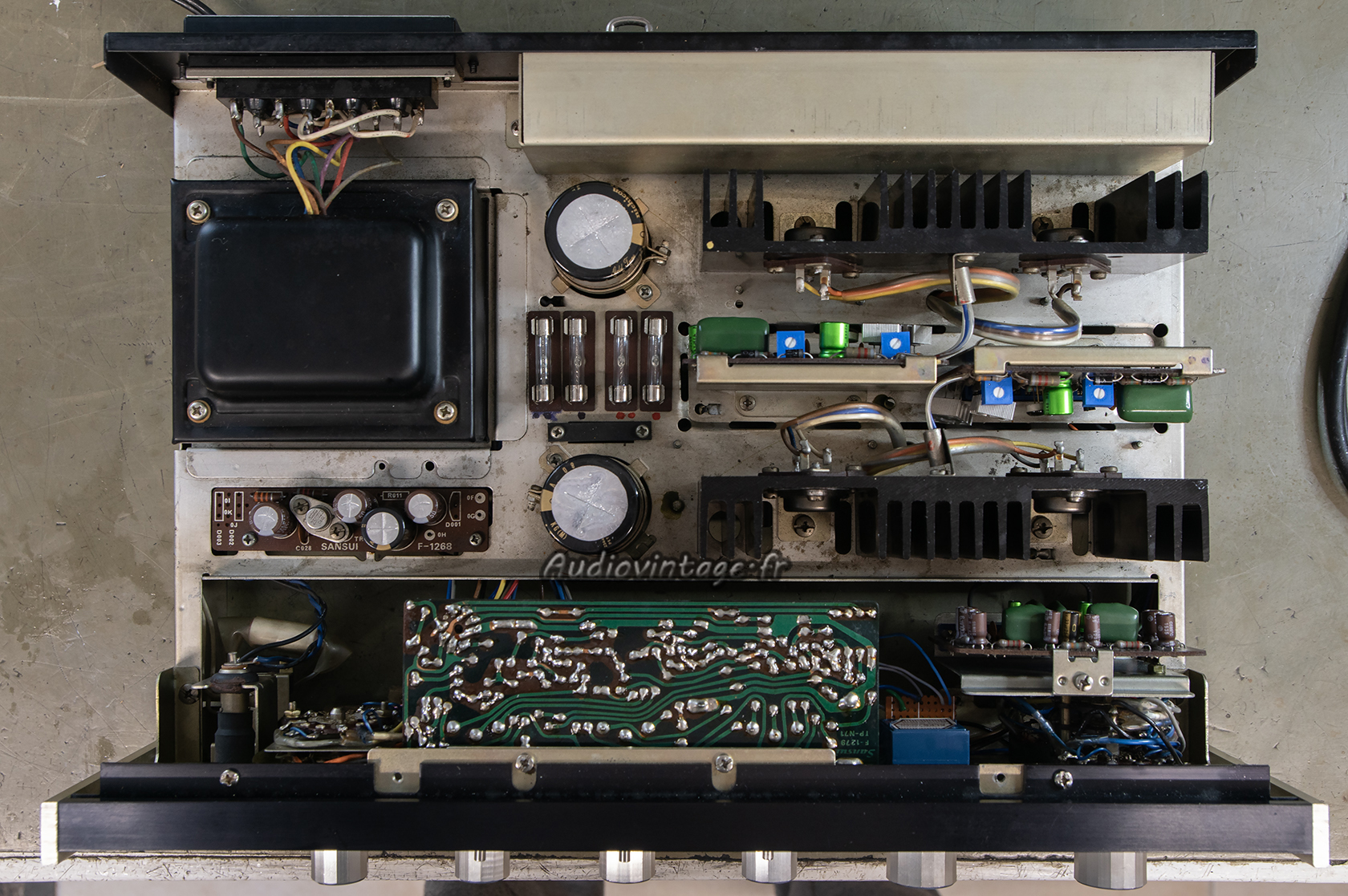

Les canettes de filtrage d’alimentation sont remplacées tout comme les fusibles inadéquats.
Le potentiomètre de volume est également changé par un modèle identique à celui qui avait mis en place mais moins problématique.

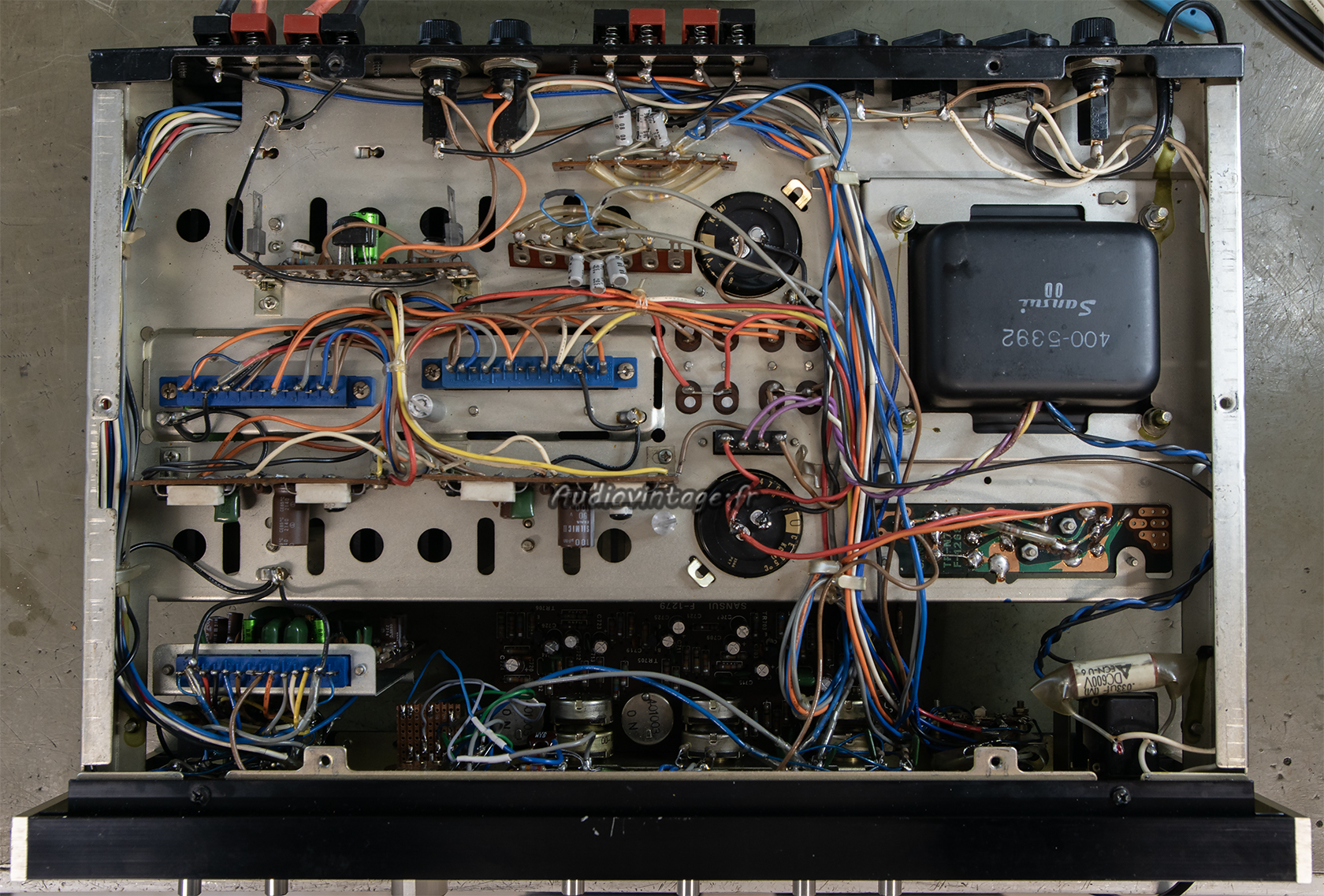

Les commandes et connecteurs ont été nettoyés. Les réglages habituels effectués. Terminé.

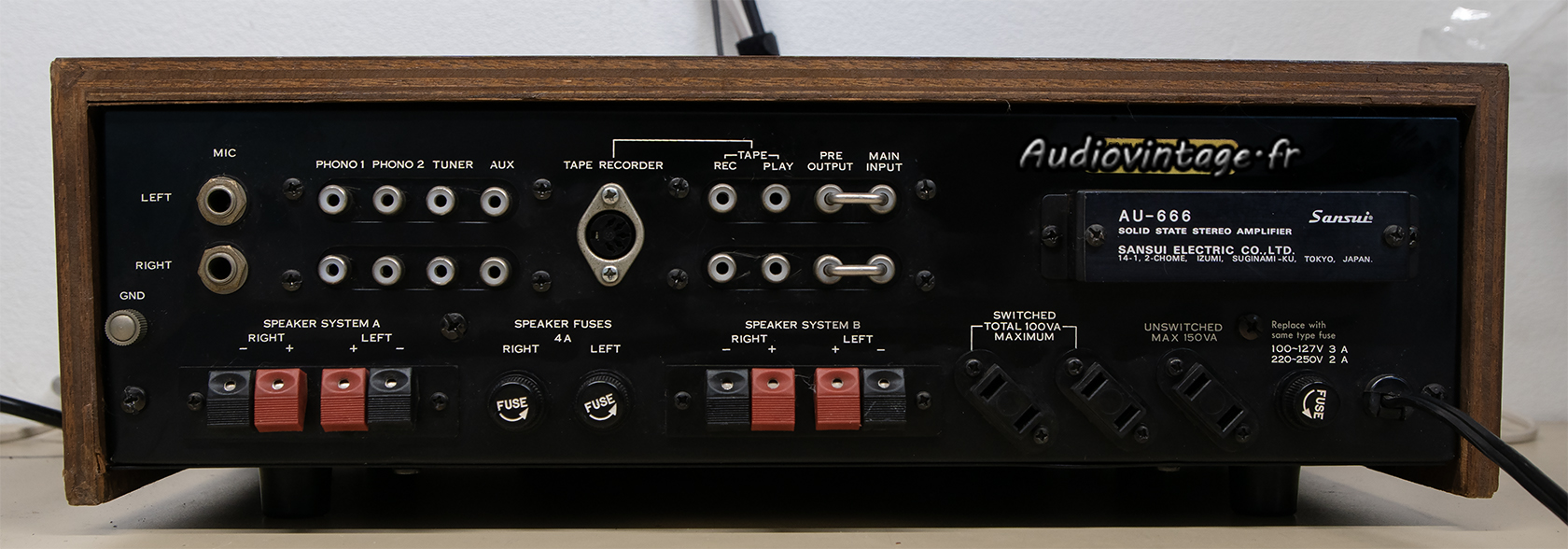

Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x28w sous 8 ohms, entrée aux.
Voici la réponse en fréquence à 2x1w sous 8 ohms, entrée aux, avant le shunt du circuit subsonic.

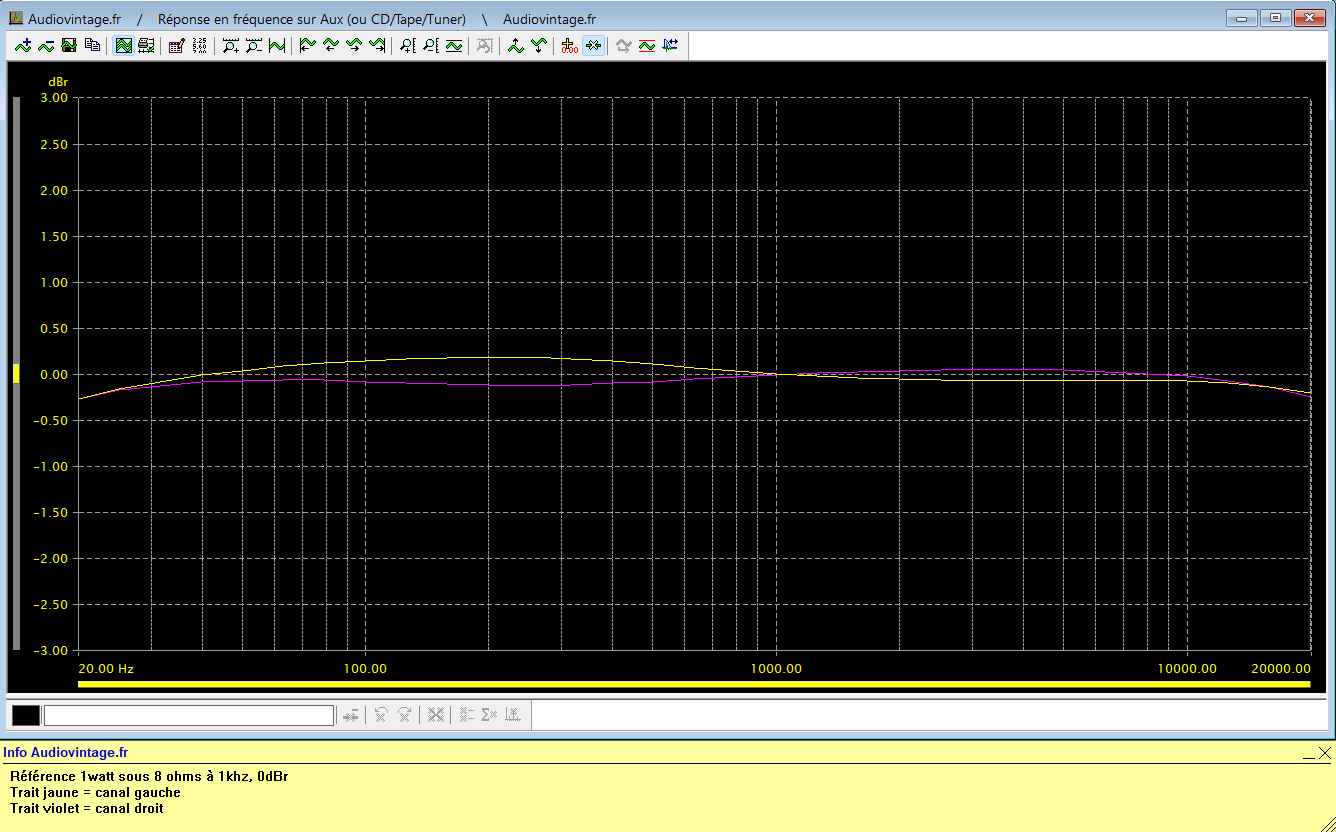

Mesure identique après suppression de ce filtre.

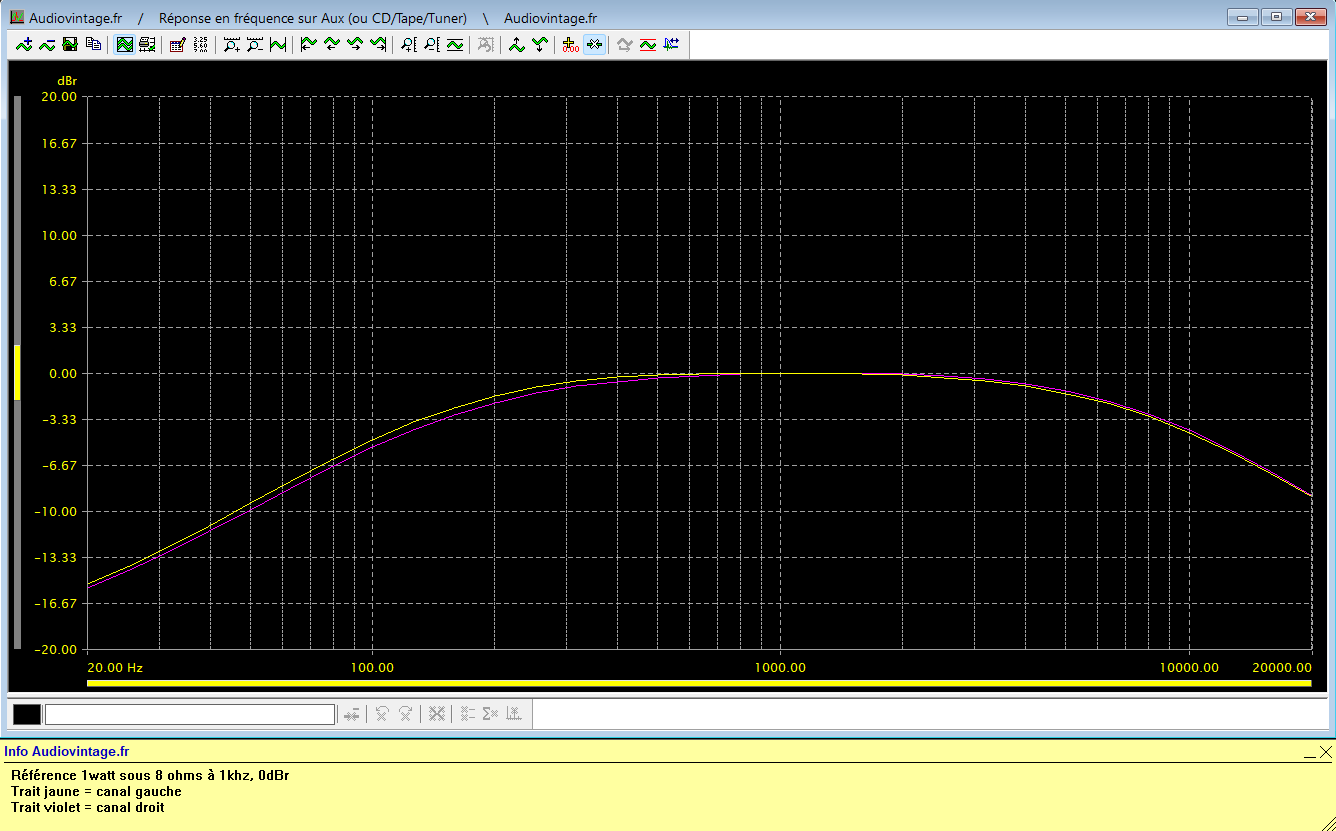

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

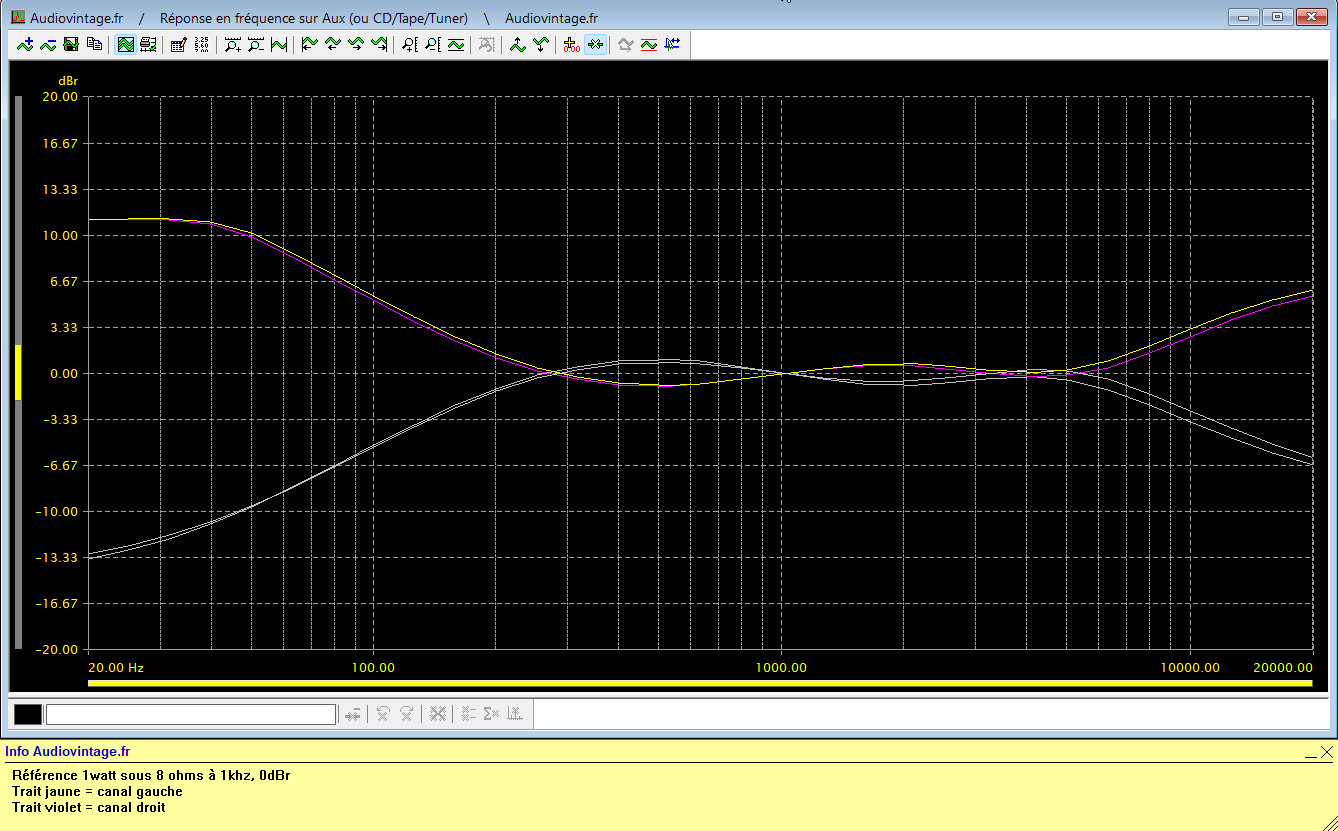

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

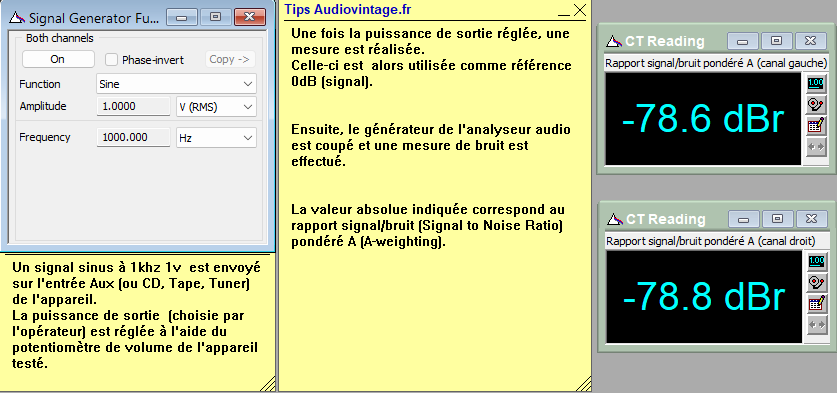

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x28w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :

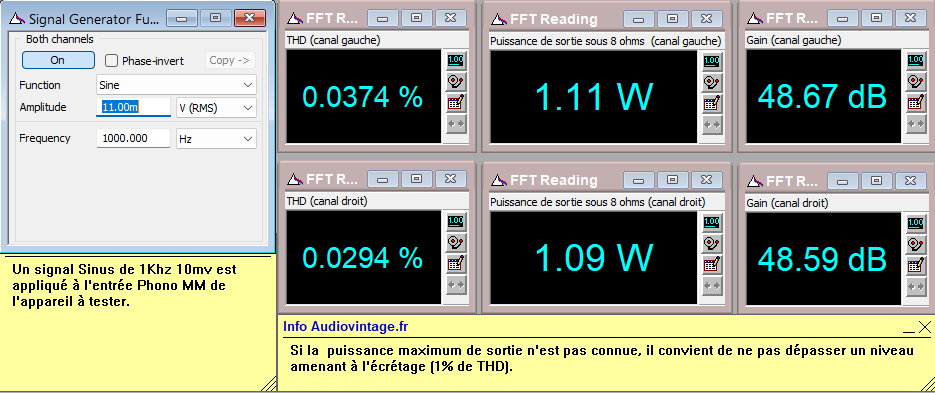

Distorsion à 2x1w sous 8 ohms, entrée phono.

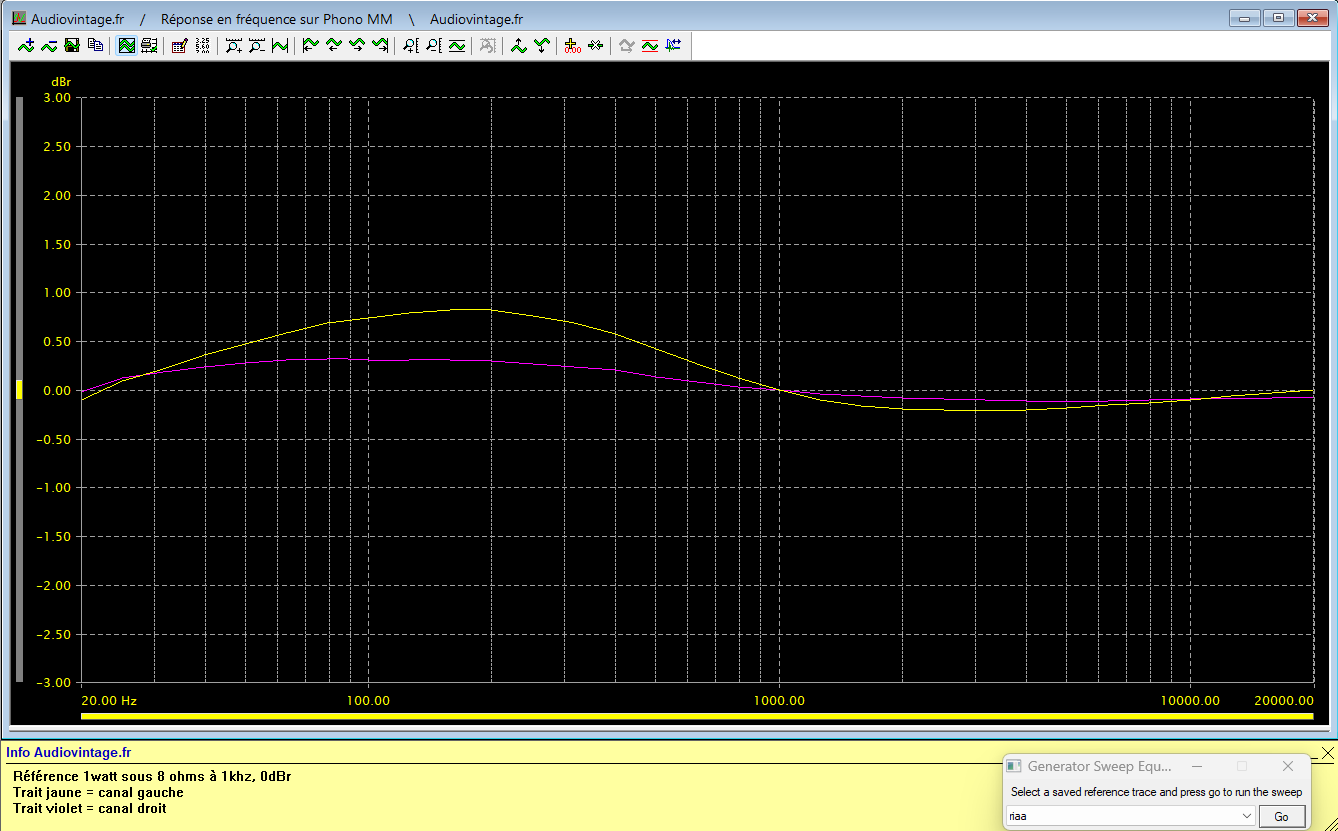

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x28w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
