Un Luxman L-80 de plus au « tableau de chasse »

Luxman L80
Luxman L80

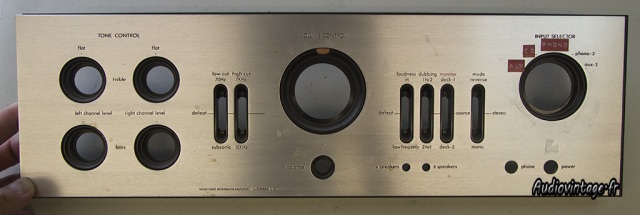

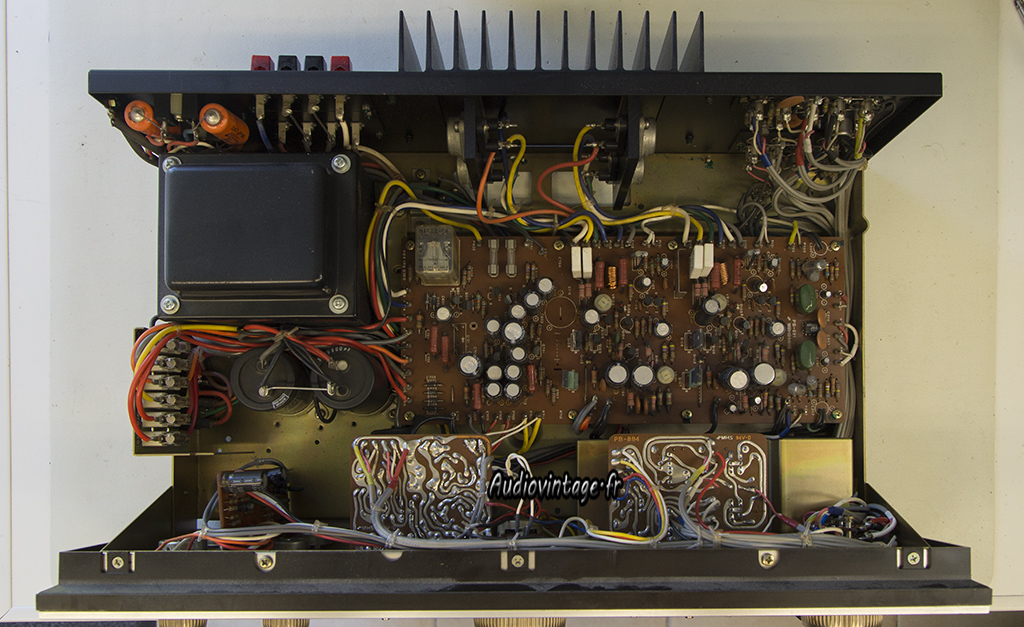

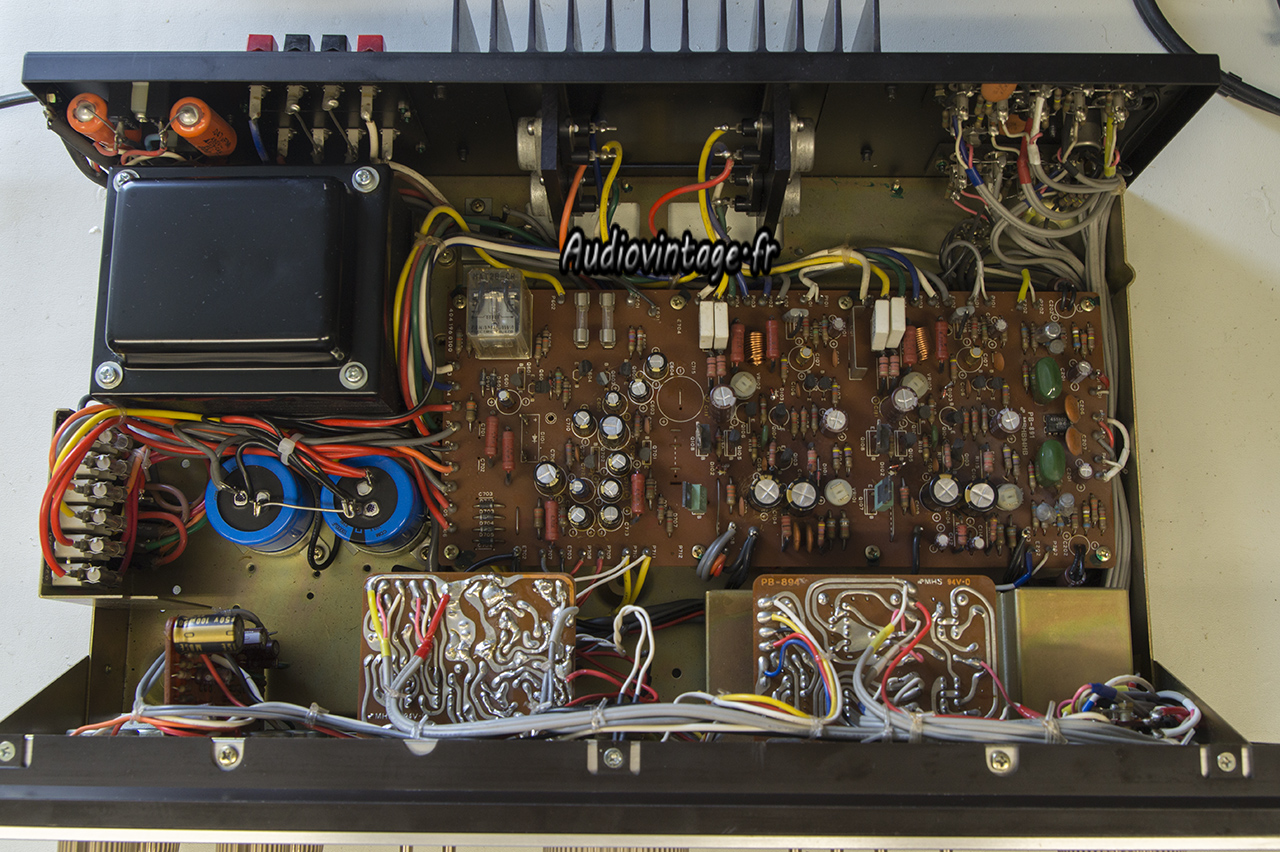

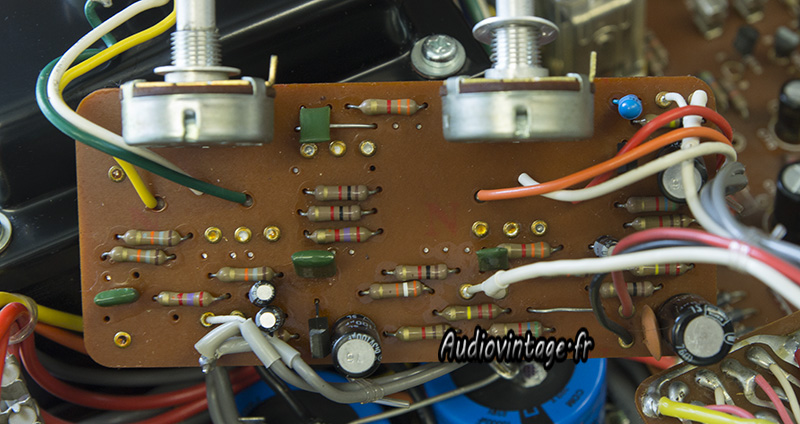

Un bel exemplaire. Une façade à nettoyer, il est quasiment dans son jus. Une ancienne intervention ayant consisté au remplacement de la totalité des condensateurs tantales, enfin sauf celui qui a été oublié sur la carte de tonalité….

La panne était claire : allumage, pas de son, le relais ne s’enclenche pas.

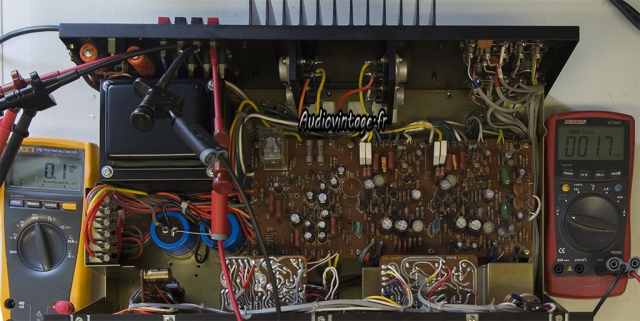

Cinq minutes plus tard, les mesures de tension étant bonnes sur la partie amplification, aucun courant continu n’arrive sur les contacts du relais, le souci est identifié : panne sur la gestion du relais.

Luxman L80

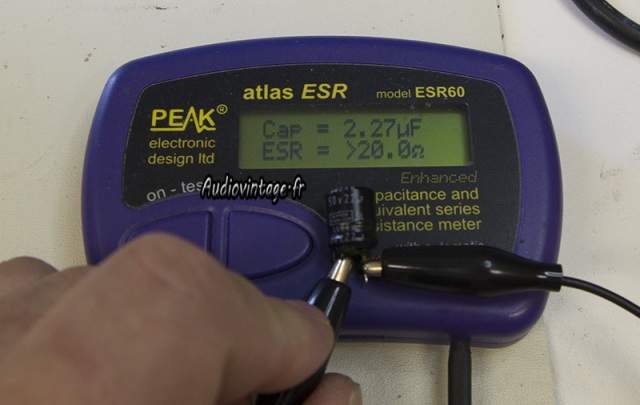

En effet le condensateur de 22uf est bien malade.
Son remplacement permet de retrouver un appareil fonctionnel.

Pour autant, s’arrêter ici n’est pas une bonne idée. Quel sera le prochain condensateur à claquer ? Et quand ?
Une révision complète s’impose.

Luxman L80
Luxman L80

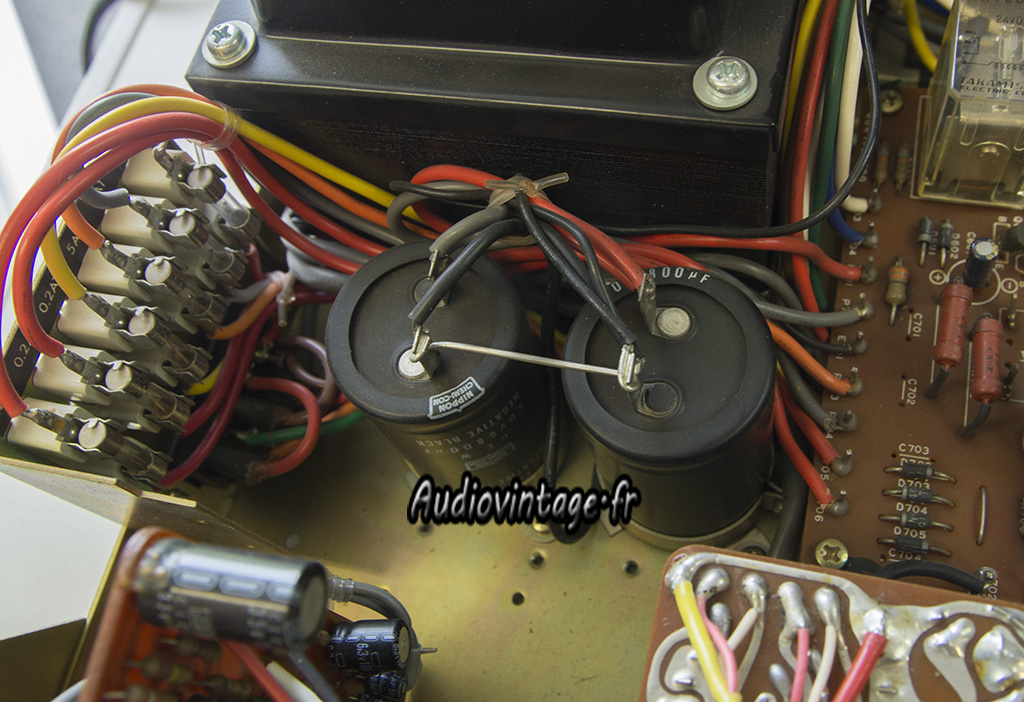

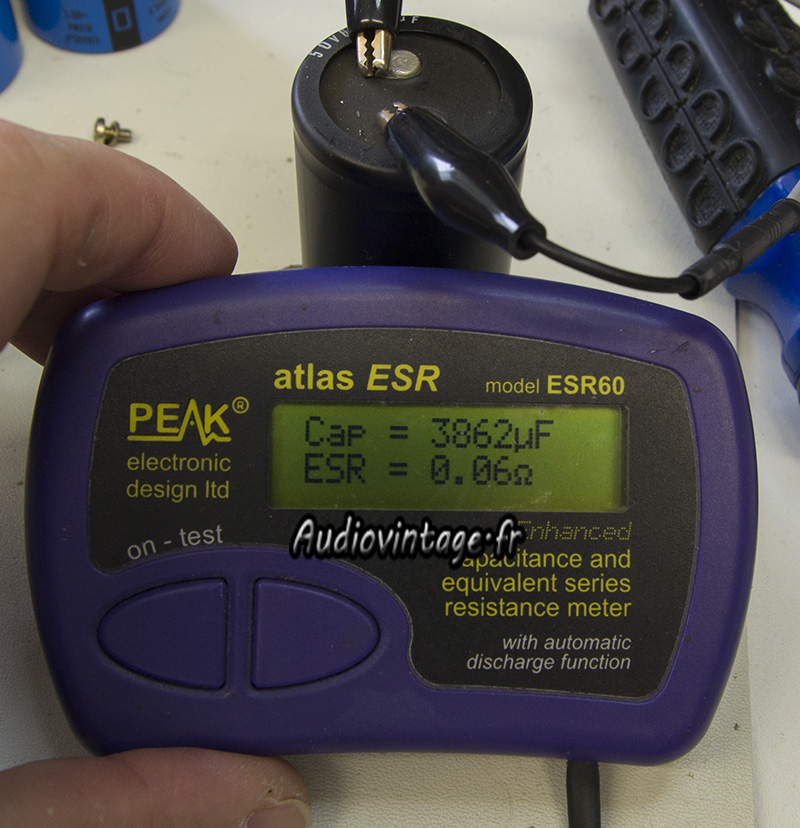

Les condensateurs de filtrage de 6800uf sont cuits.

Luxman L80

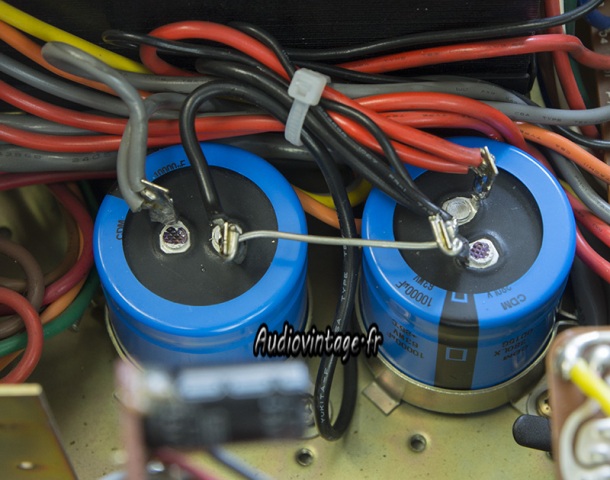

Les remplaçants sont rapidement mis en place.

Luxman L80

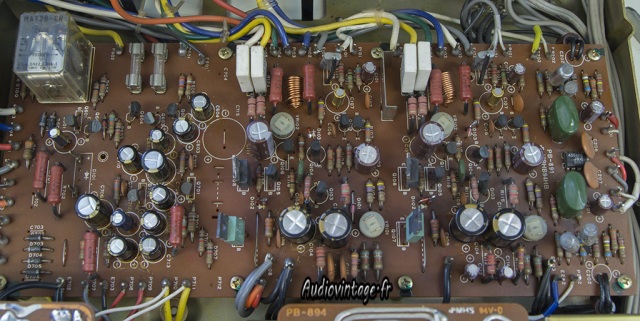

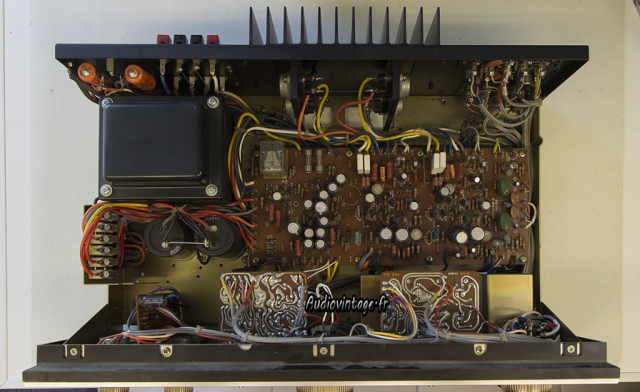

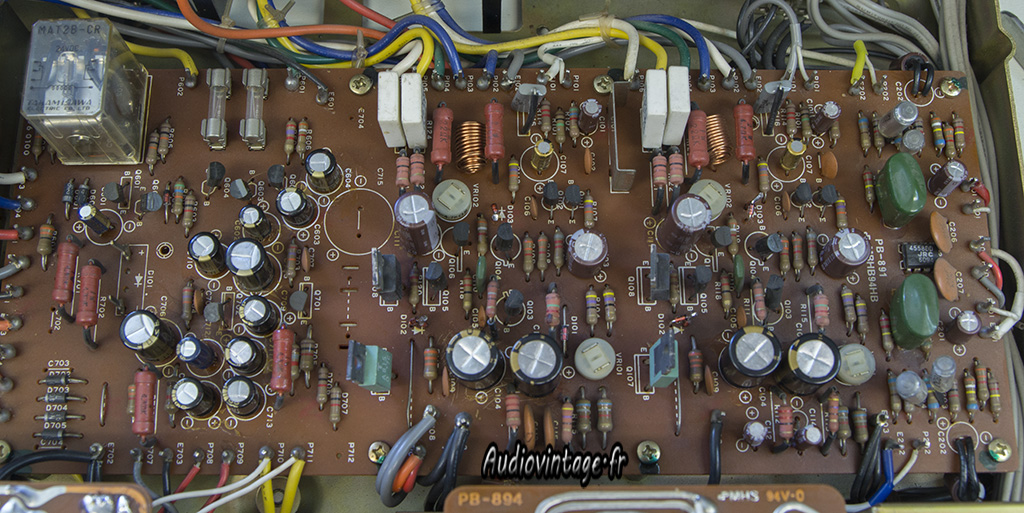

La carte principale regroupe les sections alimentation, drivers et phono.
La totalité des condensateurs présents sont remplacés (y compris ceux qui avaient été remplacés lors d’une ancienne intervention).
Panasonic FC et FM, ainsi qu’Elna Silmic 2 et Nichicon KZ prennent place.

Luxman L80

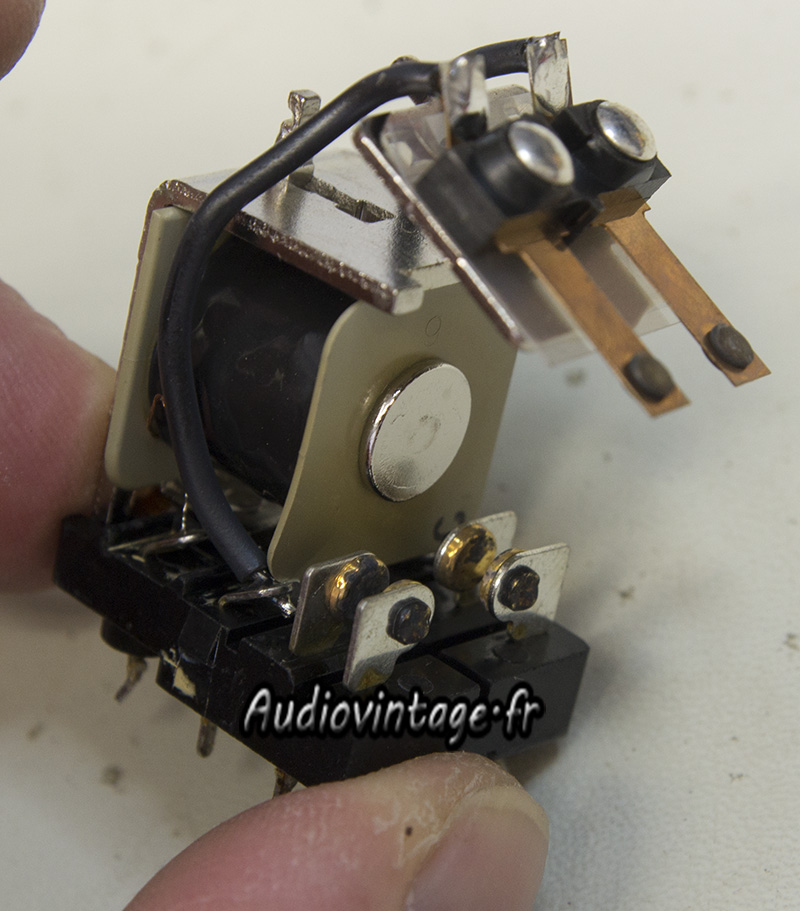

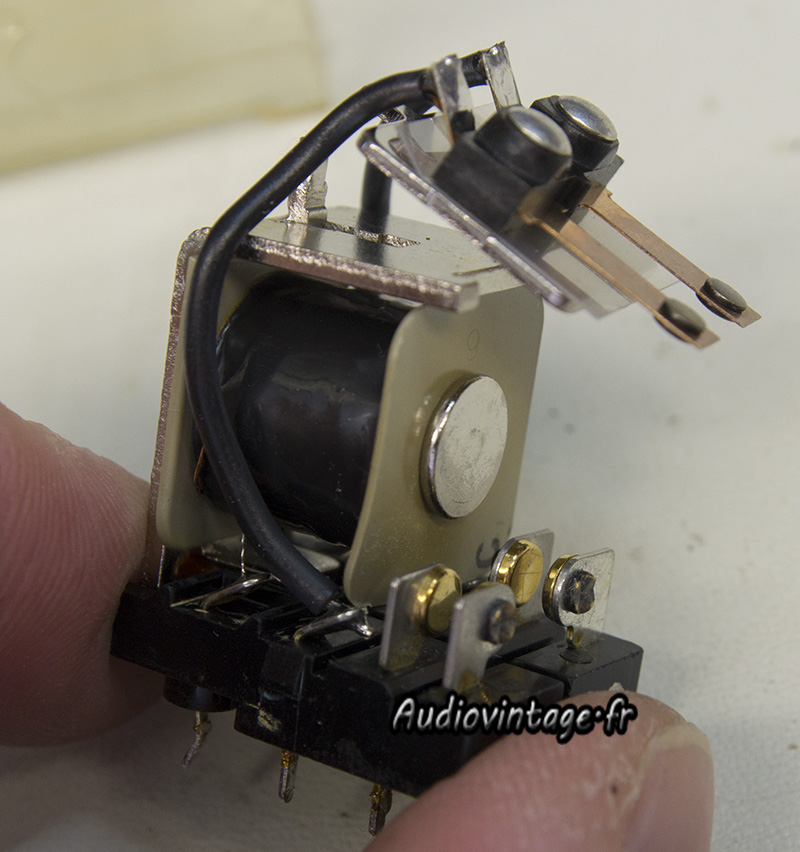

Le relai est dessoudé et ouvert.
Comme on peut le voir, les contacts ne sont pas « francs ». Cela peut occasionner des grésillements voir des coupures de son

Luxman L80
Après un bon nettoyage, pas la peine de remplacer ce relai. Il peut reprendre sa place.

Luxman L80

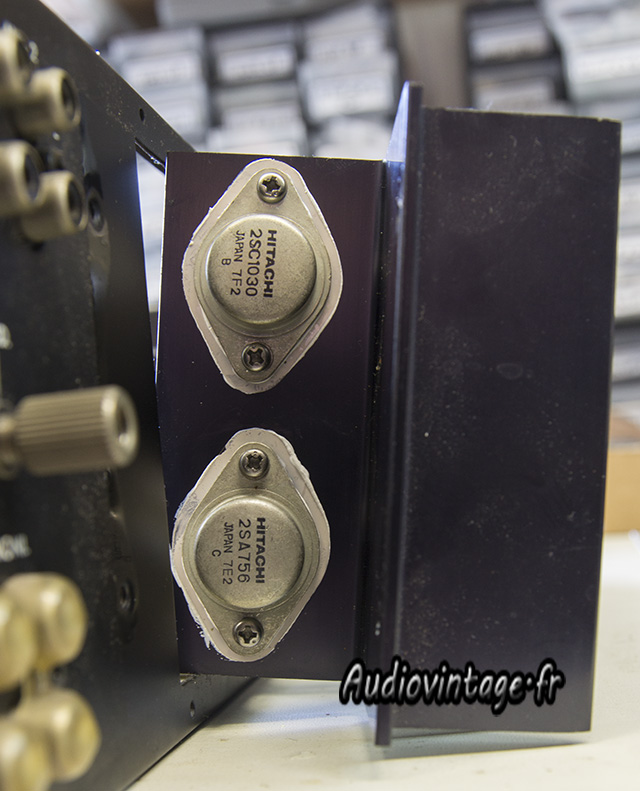

Les transistors de puissances d’un des deux canaux.
Graisse thermique neuve bien sur.

Luxman L80
Démontage de la façade puis de la platine supportant une partie des commandes.
Ici, il n’y a rien à remplacer mais un gros nettoyage à faire des basculeurs. C’est un point sensible de toute la série. Passer outre ce démontage et nettoyage c’est l’assurance d’avoir des coupures de son à un moment ou à un autre.

Luxman L80

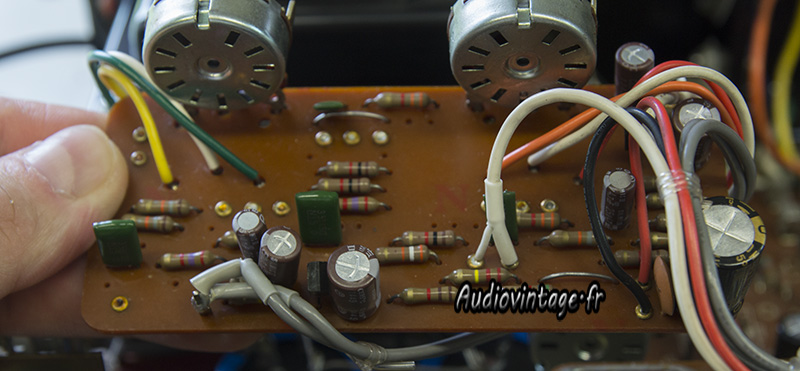

Démontage de la section tonalité.

Luxman L80

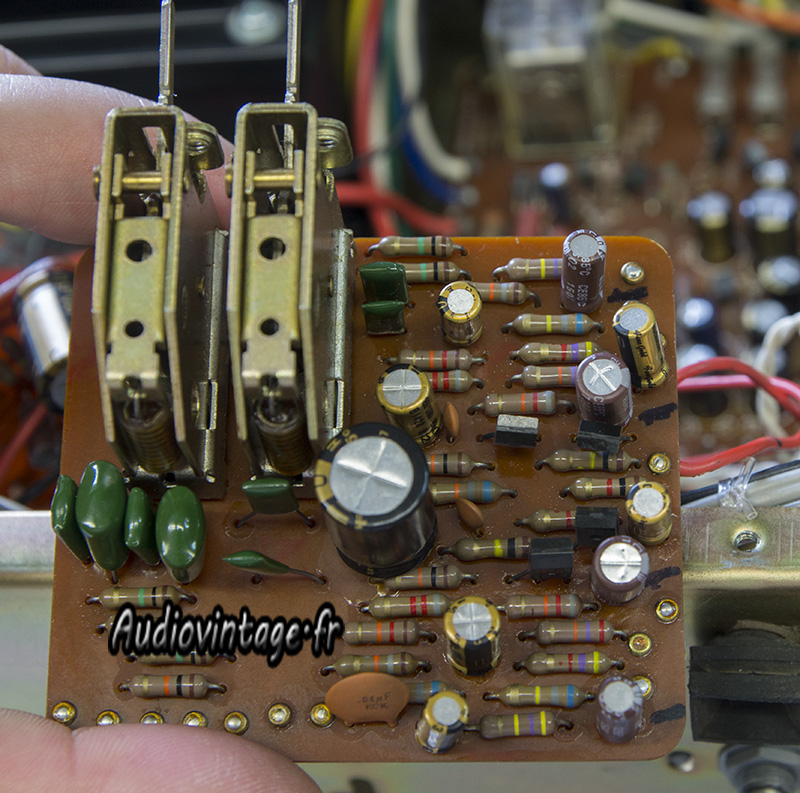

Et remplacement des condensateurs chimiques, y compris donc, le tantale « oublié ».

Luxman L80

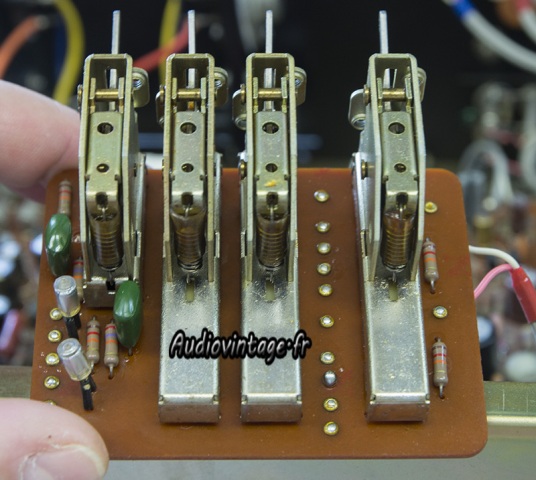

Démontage de la section Filtre. Nettoyage indispensable des basculeurs ici aussi.

Luxman L80

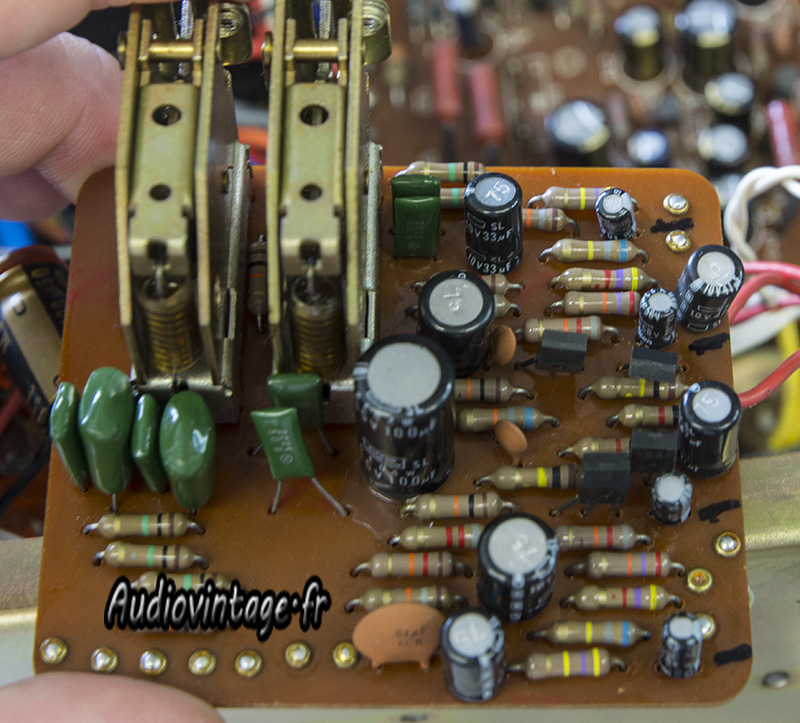

Nouveaux condensateurs en place.

Luxman L80
Remplacement des composants terminé.

Luxman L80

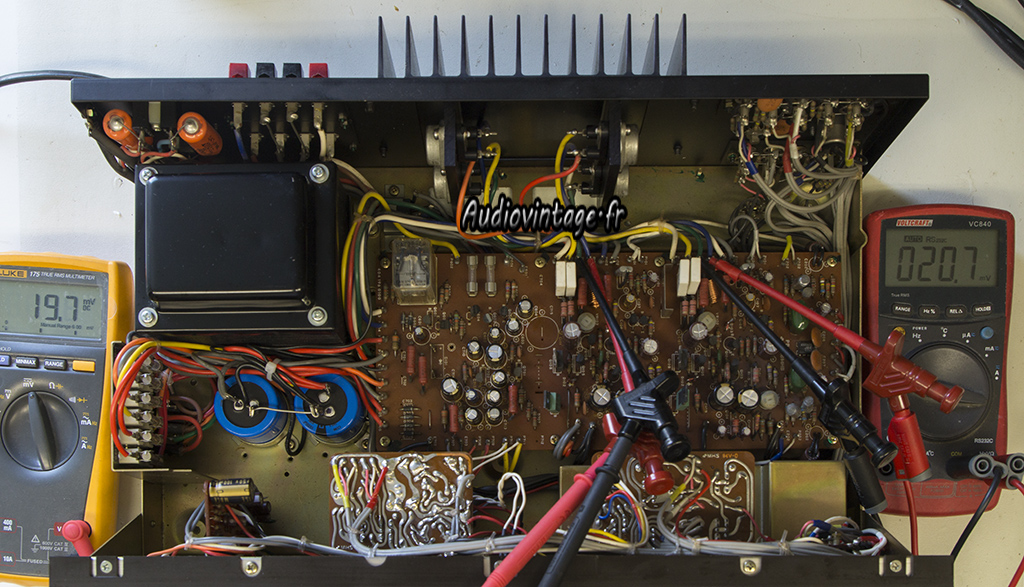

On passe au réglage du DC-offset

Luxman L80
Puis du Bias.

Luxman L80

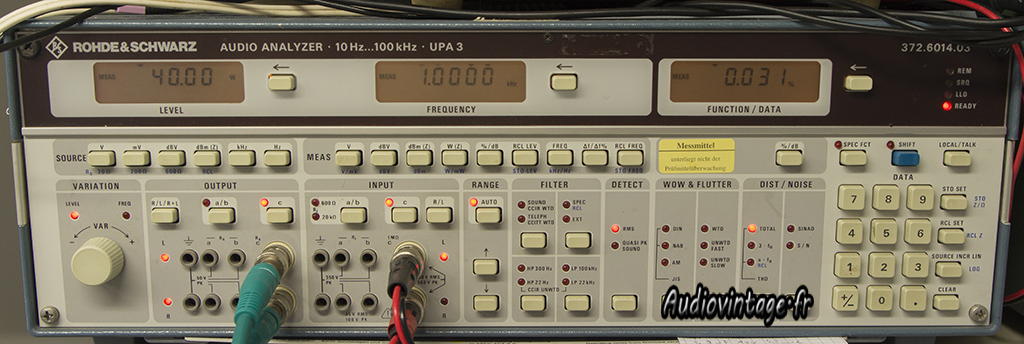

Passage au banc de mesure. A 2×40 watts, 0.03% de dht.

Luxman L80
Luxman L80
Luxman L80

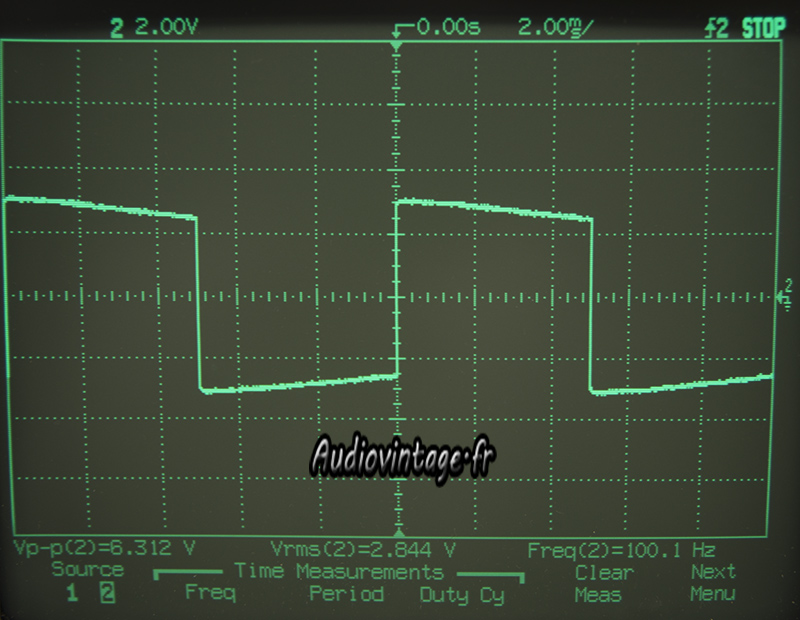

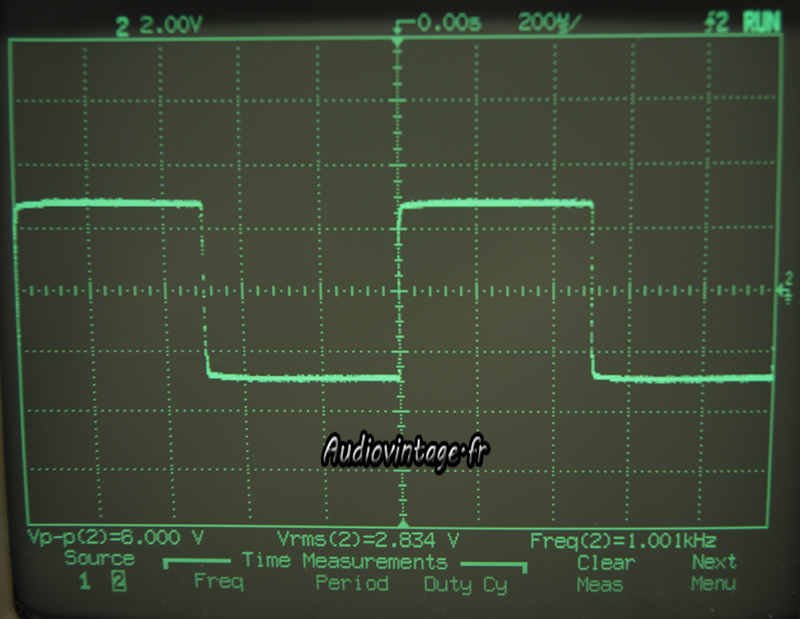

Mesure sur signal carré à 100hz, 1khz et 10khz (1 watt en sortie).

Luxman L80

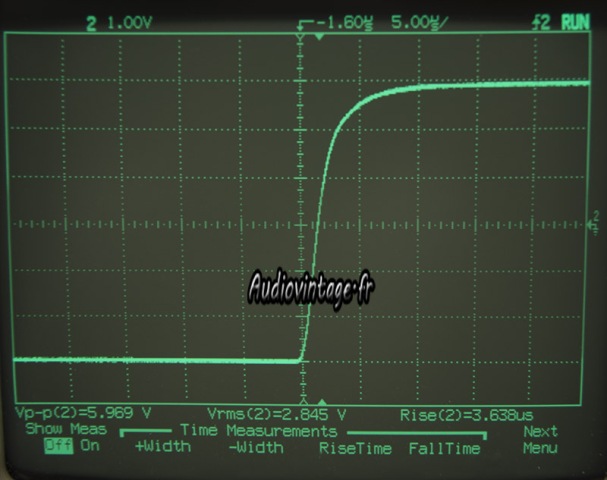

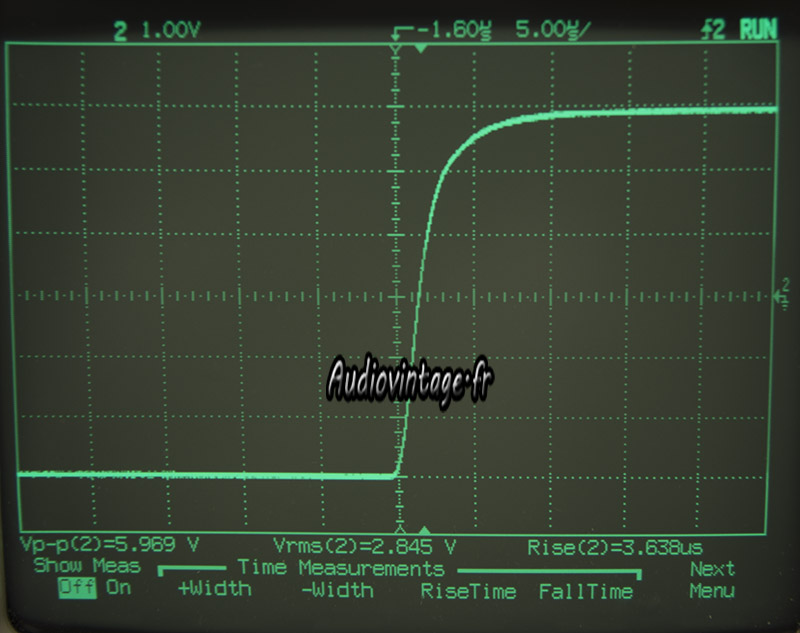

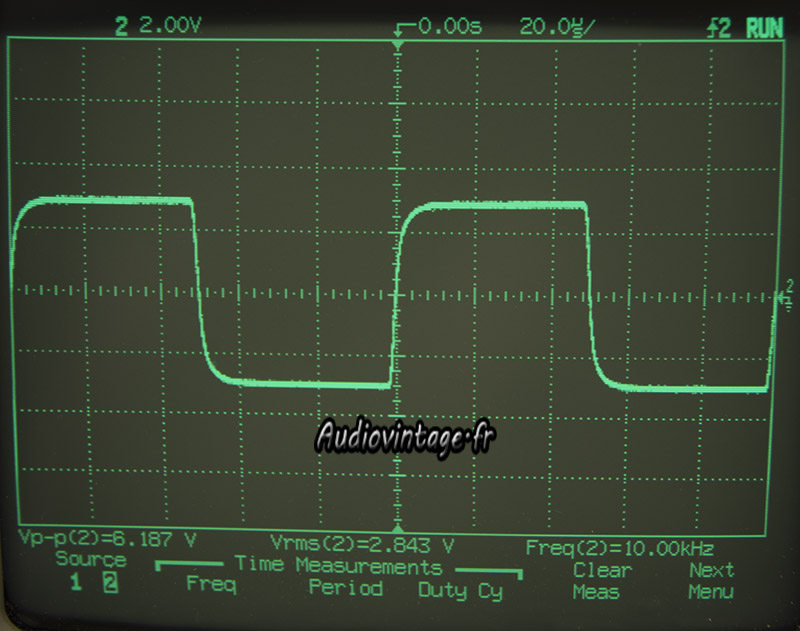

Temps de montée toujours à 10khz.

Luxman L80
Luxman L80
Luxman L80

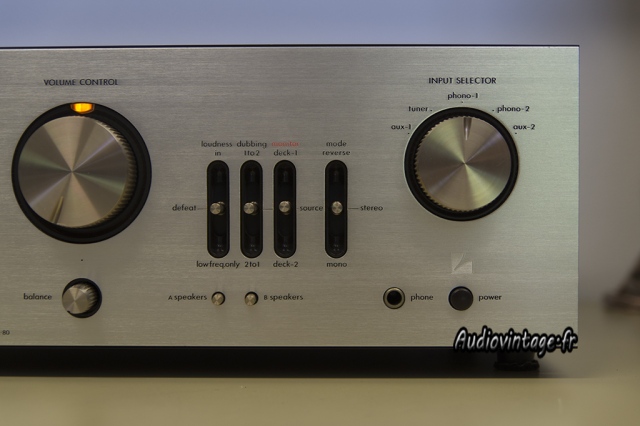

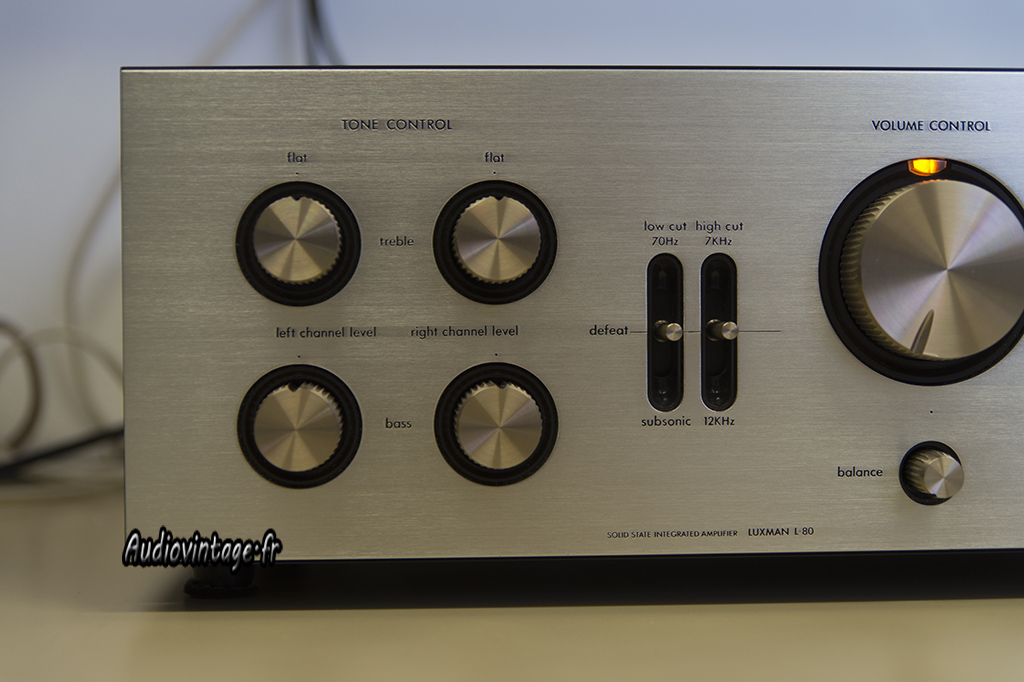

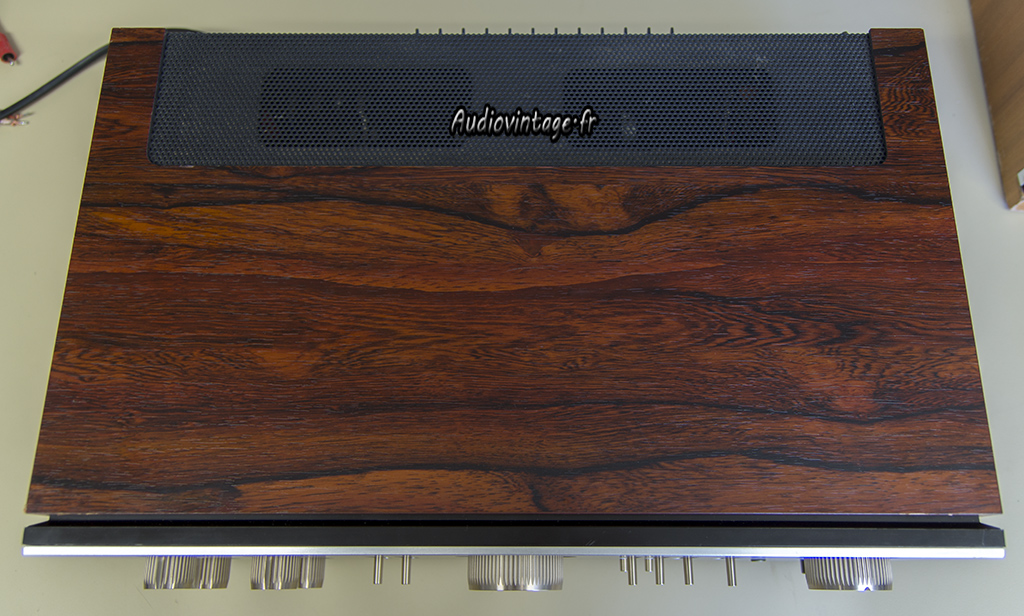

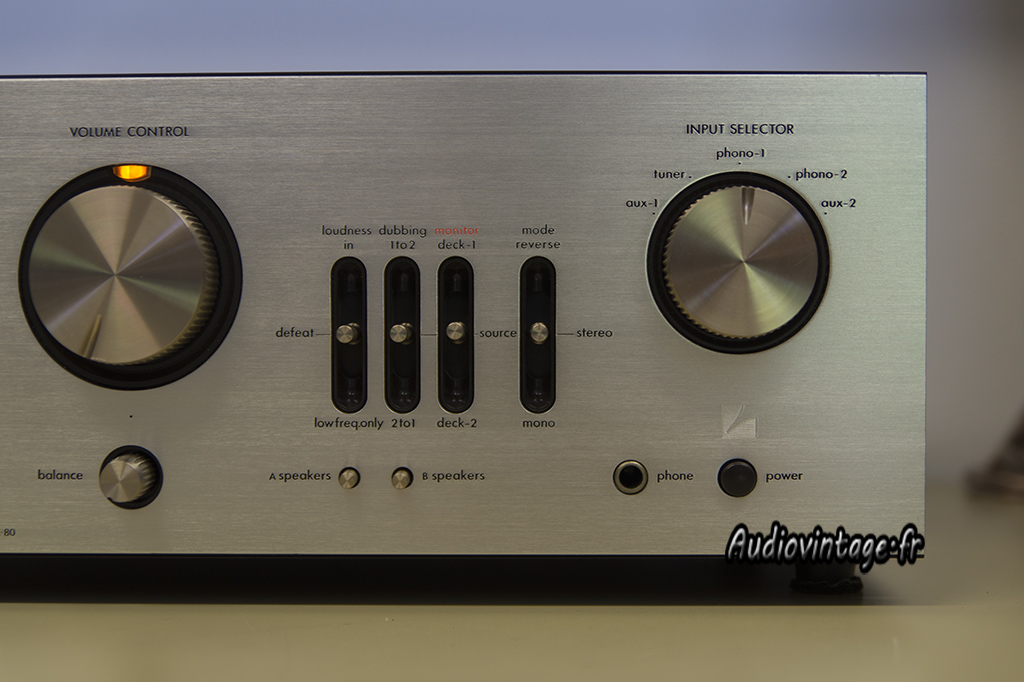

Façade et boutons nettoyés. Le coffret à aussi été nettoyé et reçu un léger traitement pour lui redonner son brillant.

Luxman L80

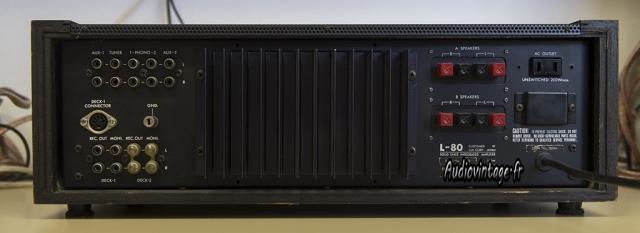

Connectique.
