Un Sansui AU-5900 c’est bien. Un Sansui AU-5900 qui reste en protection dès l’allumage, c’est moins bien !
Dépannage et restauration du malade.

Sansui AU-5900
Sansui AU-5900

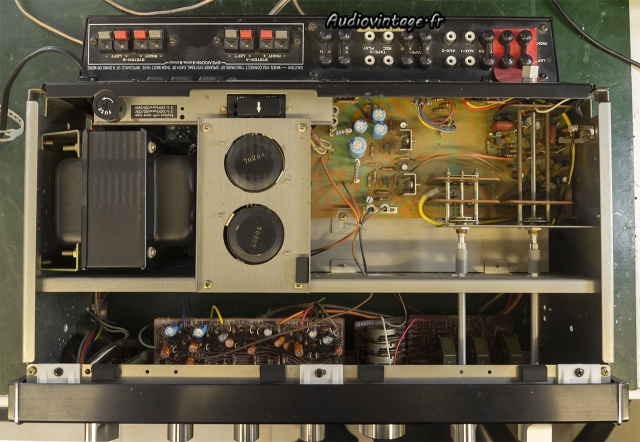

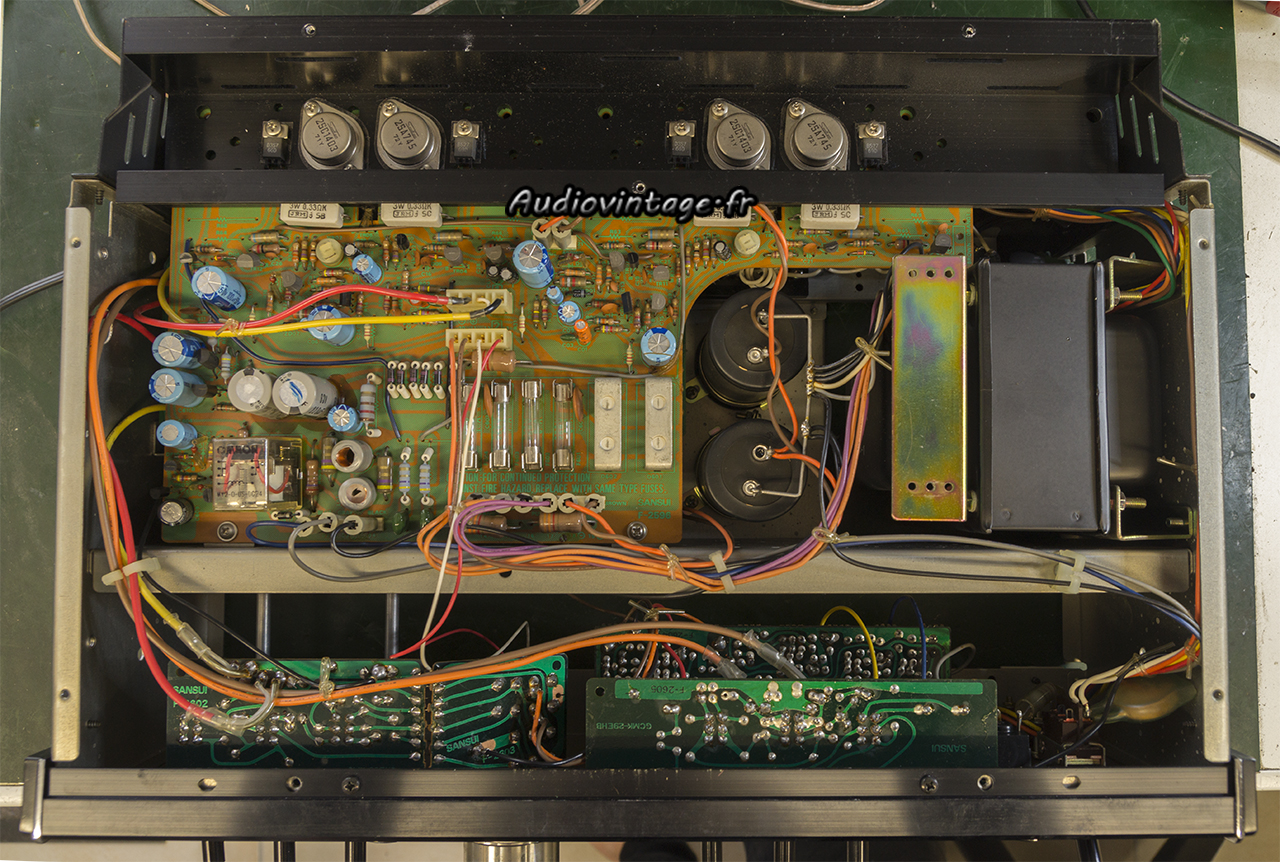

L’amplificateur est dans son état d’origine. Des mesures confirment la présence d’une tension de plusieurs volts à l’entrée du relais. Le système de protection fait son office en protégeant les enceintes, l’appareil reste donc en « protection ».

Sansui AU-5900
Démontage du circuit principal.
Que ce soit l’AU-5900, l’AU-6900 ou l’AU-7900, les soucis sont les mêmes : des transistors défectueux ou en passe de l’être. N’attendez pas la panne, vous savez à qui faire appel 🙂

Sansui AU-5900

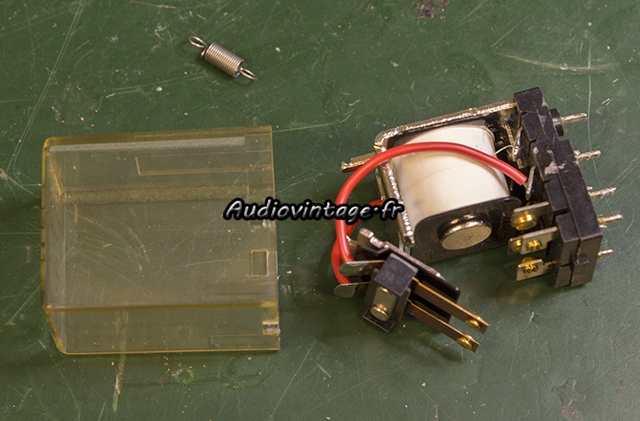

Comme d’habitude, on, commence par démonter le relais de protection pour nettoyer les contacts.
On pourrait penser que cette action n’est nécessaire que lorsque l’on commence à avoir des coupures de son à très faible niveau.
Et bien c’est faux. Avant la coupure du son pour cause de contacts de relais oxydé/encrassé, on mesure habituellement une distorsion importante à faible niveau.
Sans mesure au banc, un réparateur qui n’aura pas démonté ce relais (et qui aura nettoyé les contacts si nécessaire) n’y verra que du feu.
Il faudra donc, dans ce cas, prévoir à moyen terme une nouvelle intervention car cela ne va pas s’arranger avec le temps !

Sansui AU-5900

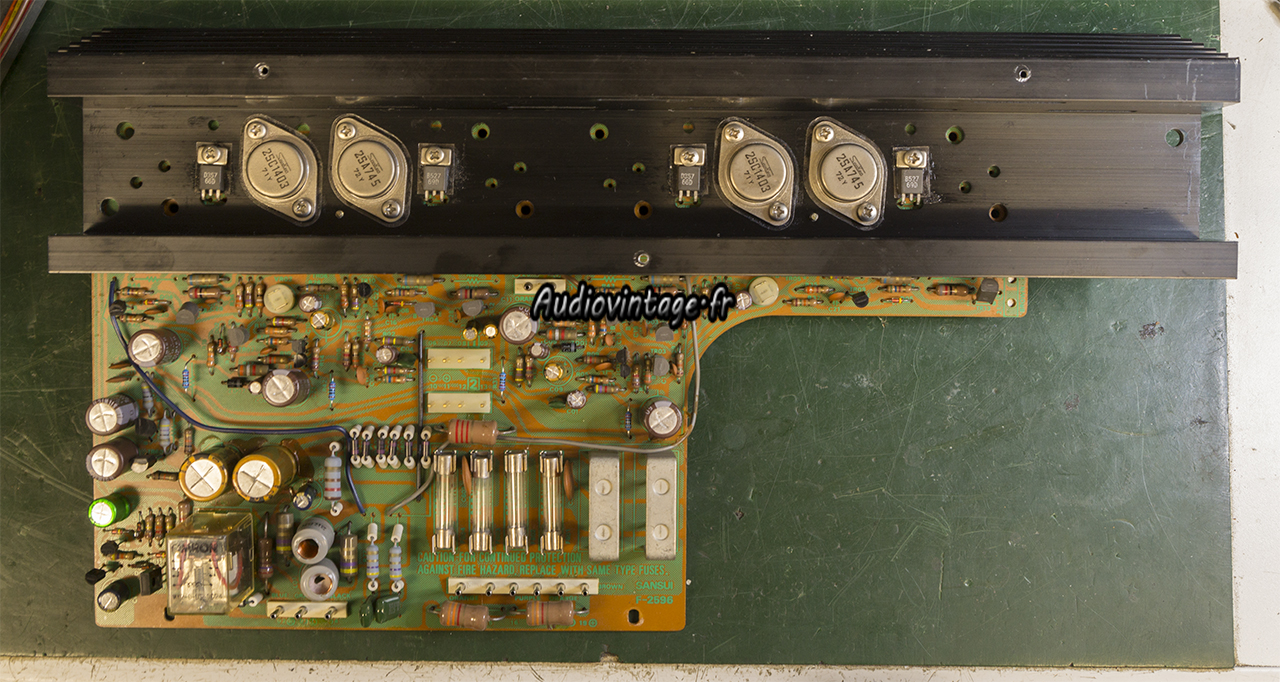

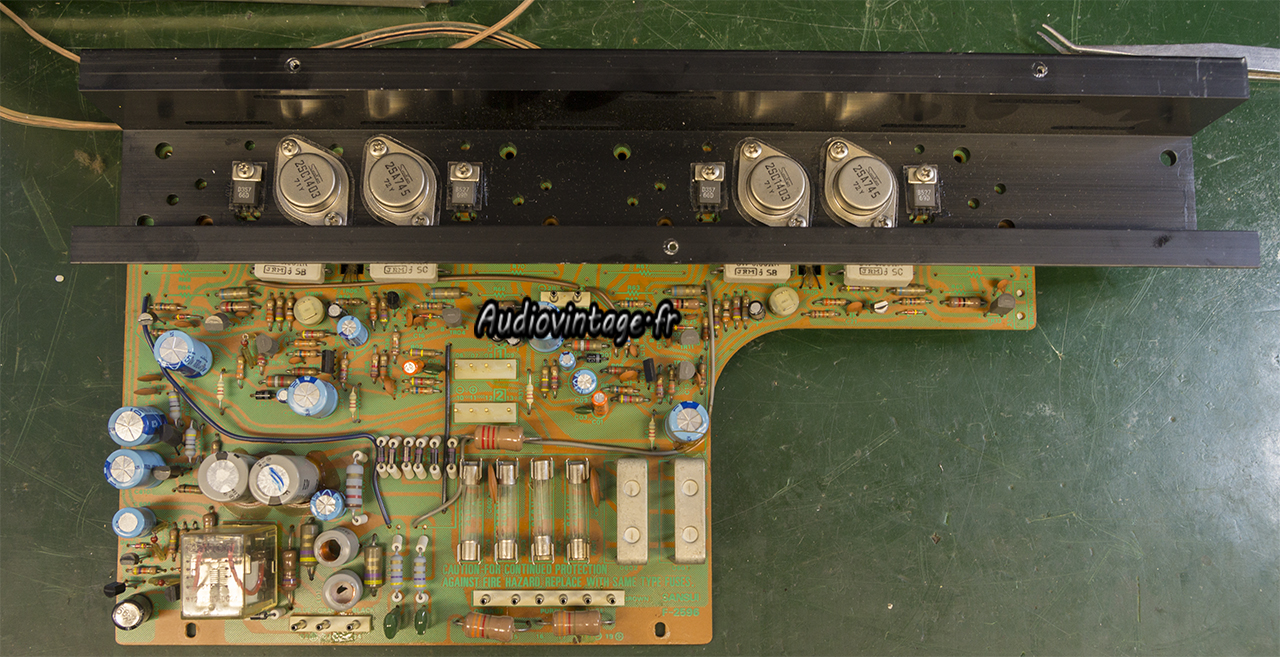

Le circuit principal révisé. Certains transistors sont donc remplacés. La totalité des condensateurs chimiques sont changés tous comme les résistances fusibles. Il y a aussi une autre intervention simple mais importante à faire sur ce circuit, vous me permettrez de garder cela pour moi et surtout pour les appareils que je prends en charge.

Sansui AU-5900
Démontage du blindage pour accéder aux soudures des prises d’entrées.

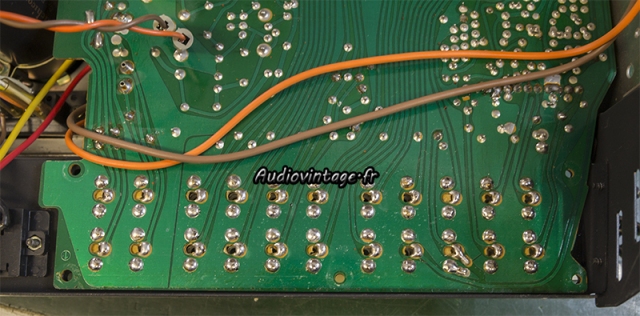

Ces soudures sont généralement source de problème sur ces séries. La connectique « verticale » force sur les prises à cause du poids des câbles utilisés, les soudures lâchent entrainant des mauvais contacts.
Si vous devez acquérir un appareil de cette série, vérifiez toutes les entrées.

Sansui AU-5900

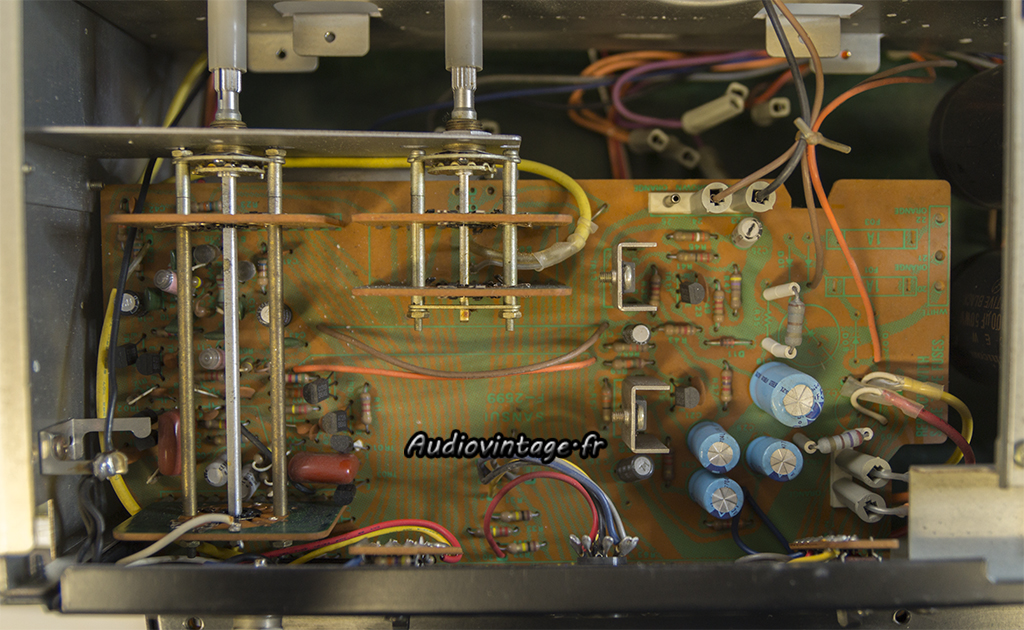

Le circuit d’alim à droite, l’étage phono à gauche, au plus près de la connectique d’entrée.

Sansui AU-5900
Ici aussi les chimiques sont remplacés, et une bonne partie des transistors également.

Sansui AU-5900

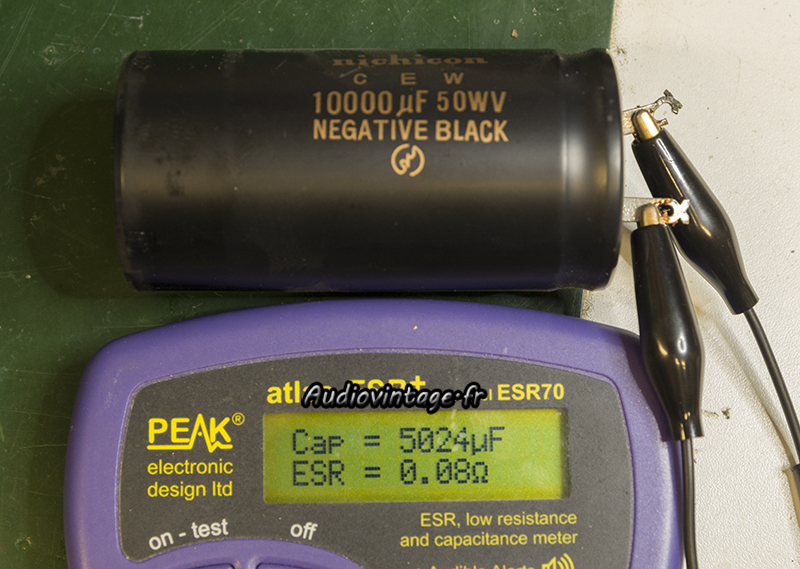

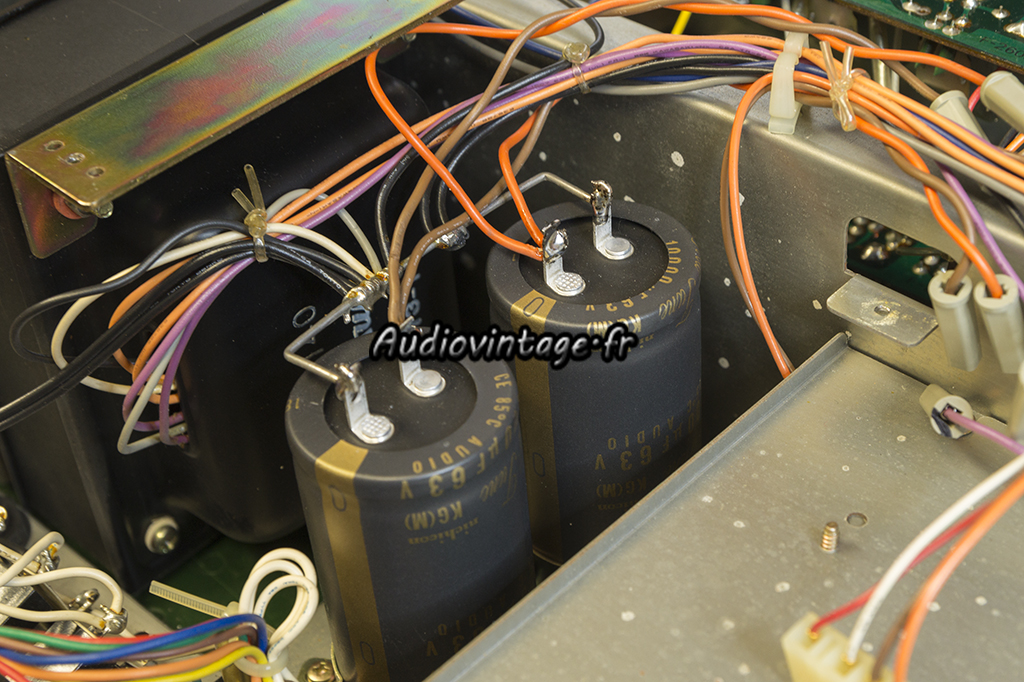

Les condensateurs de filtrage originaux sont bien fatigués…

Sansui AU-5900
Les Nichicon tout neufs en place.

Sansui AU-5900

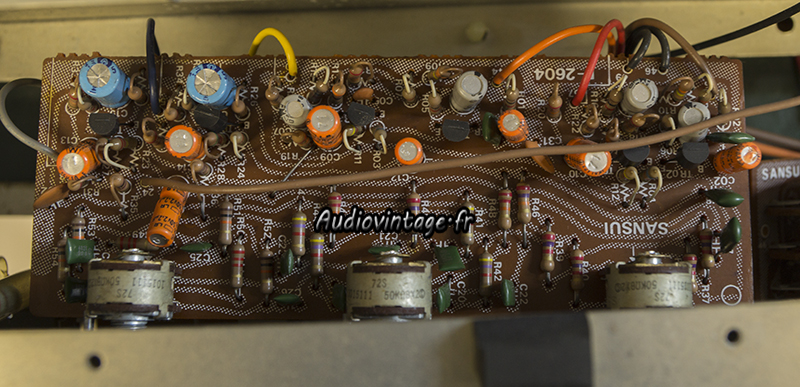

Le circuit de tonalité.

Sansui AU-5900

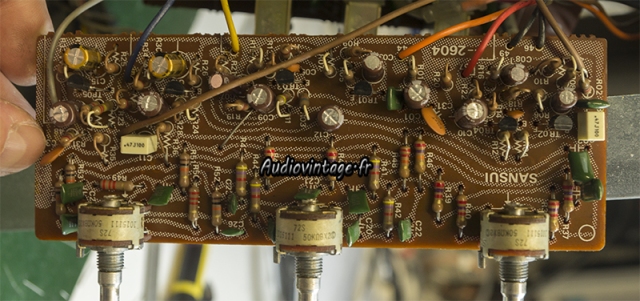

Transistors et condensateurs chimiques neufs.

Sansui AU-5900
Le circuit des filtres.

Sansui AU-5900

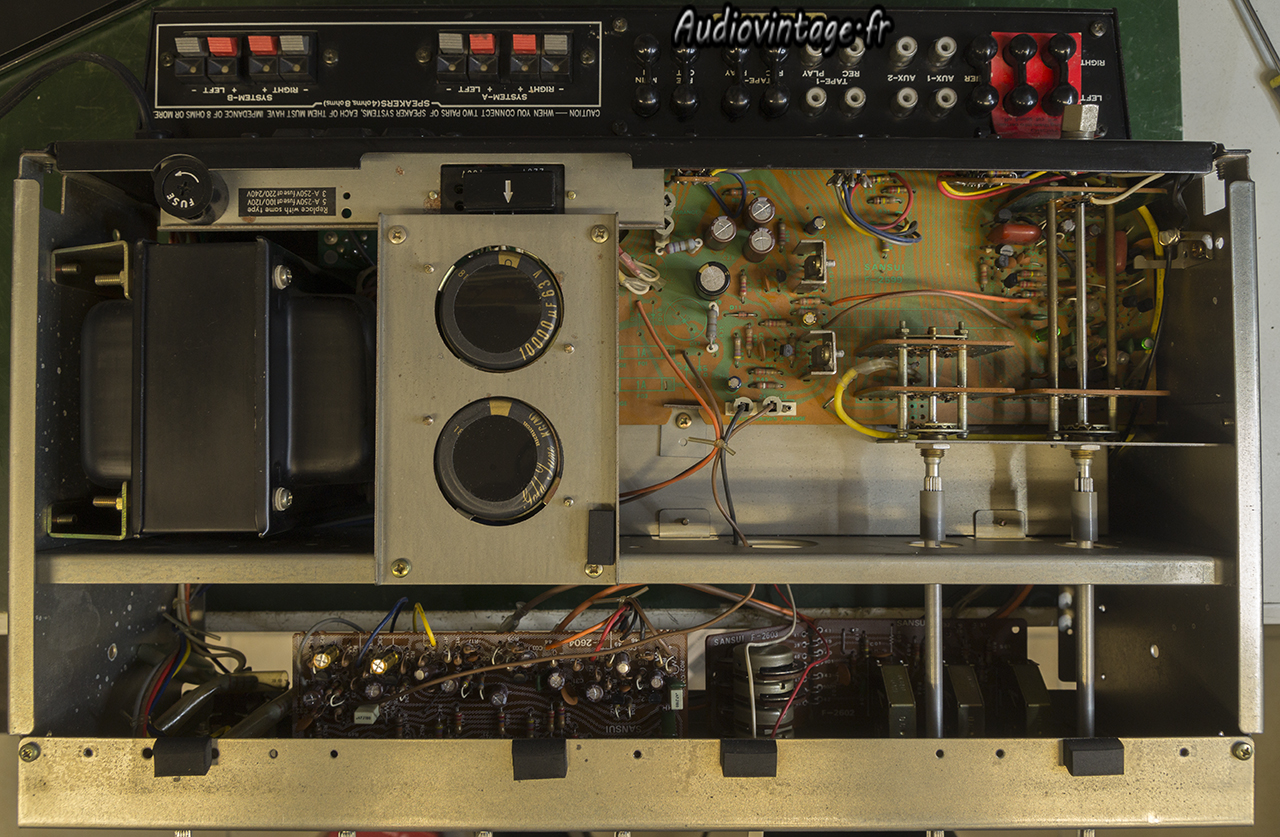

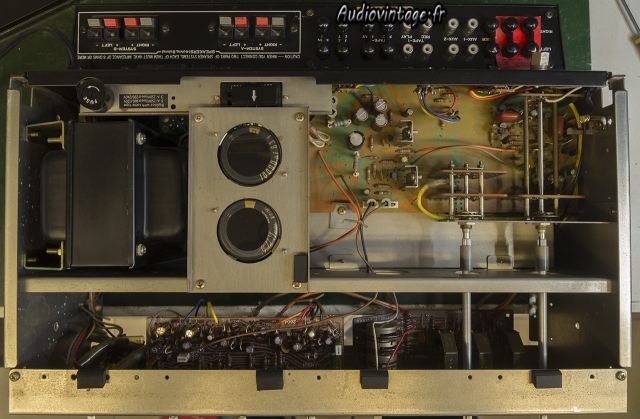

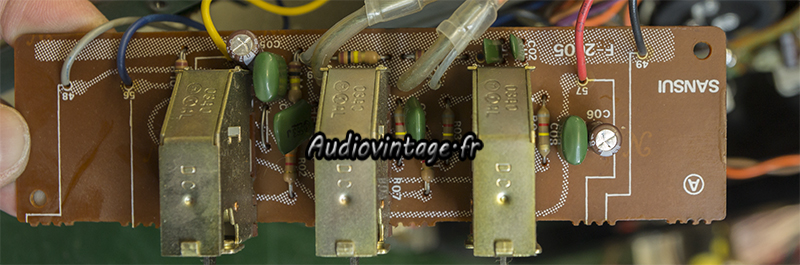

Chimiques neufs ici aussi.

Sansui AU-5900
Sansui AU-5900

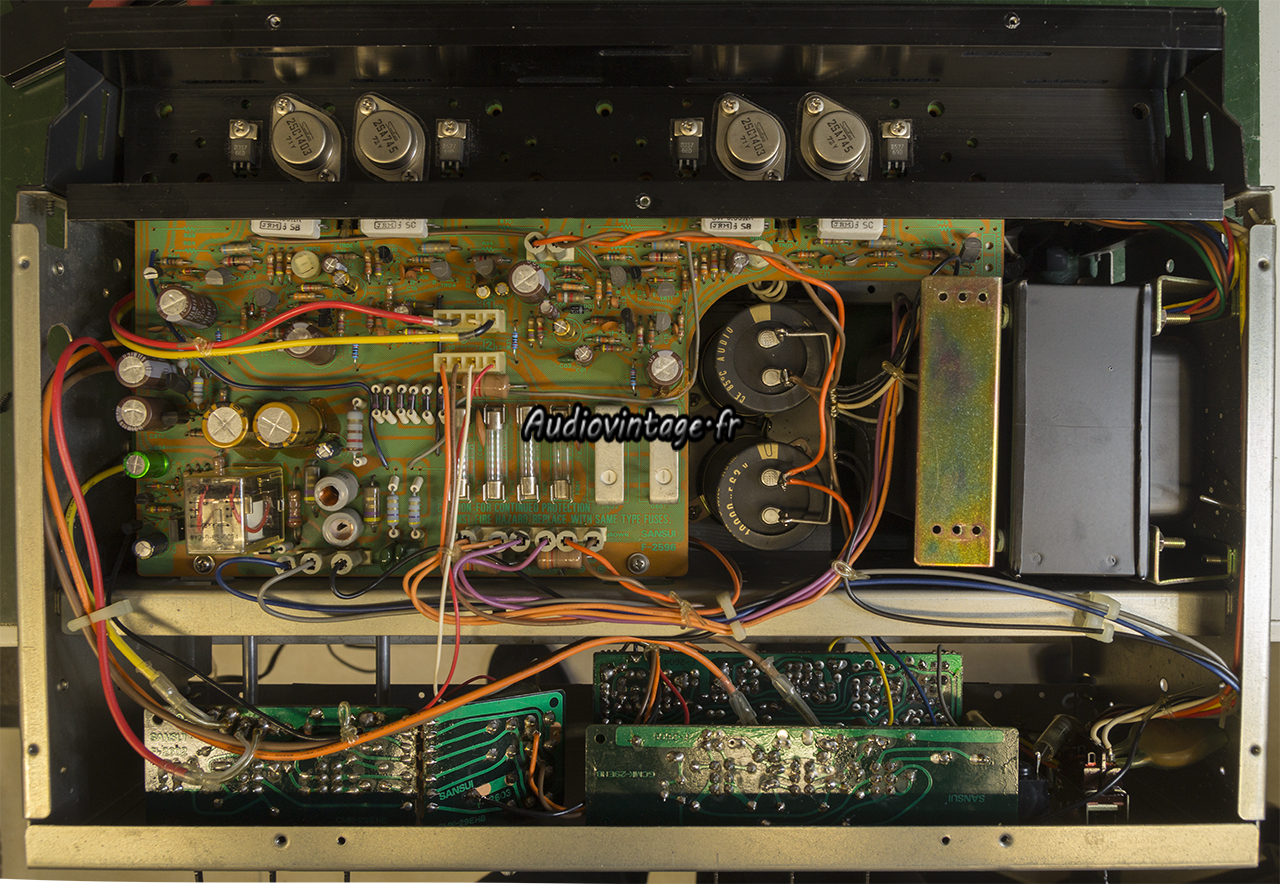

Le courant de repos est réglé, l’offset est contrôlé, il n’est pas réglable sur cet appareil, le choix et l’appairage de certains transistors sont donc importants…

Cet appareil inaugure mon « nouveau » banc de mesure audio, un Rohde&Schwarz UPV, digne successeur de l’UPL qui va continuer sa carrière chez un confrère et ami.

Sansui AU-5900

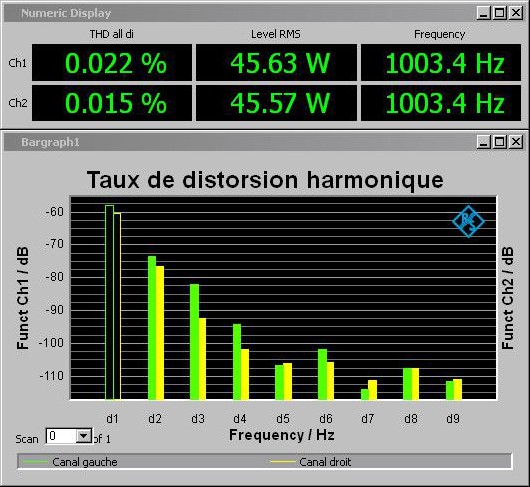

Distorsion relevée à puissance nominale sous 8 ohms.
A gauche : 0.022% pour une puissance de 45.63w sous 8 ohms à 1khz.
A droite : 0.015% pour une puissance de 45.57w sous 8 ohms à 1khz.
Petit plus, vous avez désormais droit à l’affichage de la distorsion par harmonique (d2 à d9).

Sansui AU-5900

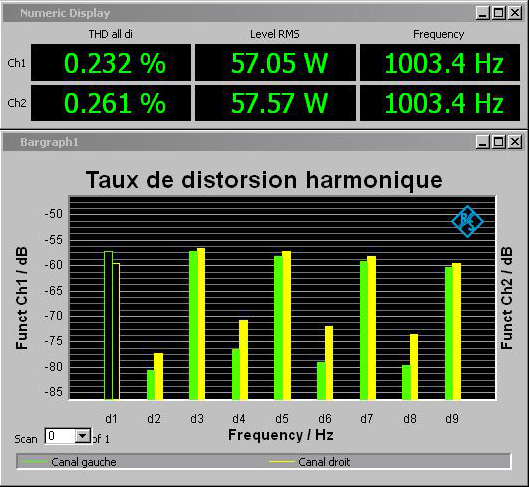

Distorsion relevée à 2x57w sous 8 ohms.
C’est bien un amplificateur à transistor, on remarque la prédominance des harmoniques de rang impaire.

Sansui AU-5900
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-5900
Rapport signal bruit sous 8 ohms (40w à 1khz) entrée aux, pondération A.

Sansui AU-5900

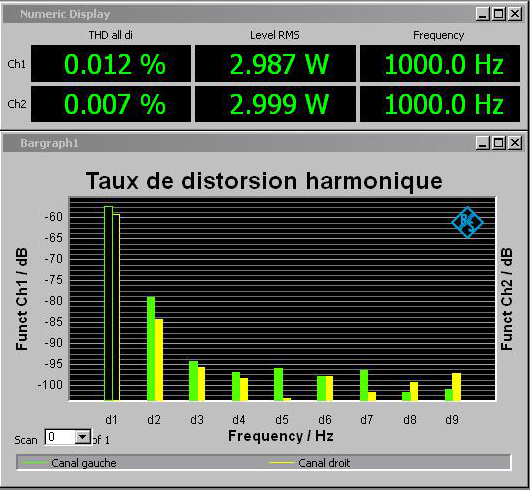

Distorsion relevée à 2x3w sous 8 ohms, entrée phono.

Sansui AU-5900
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sansui AU-5900

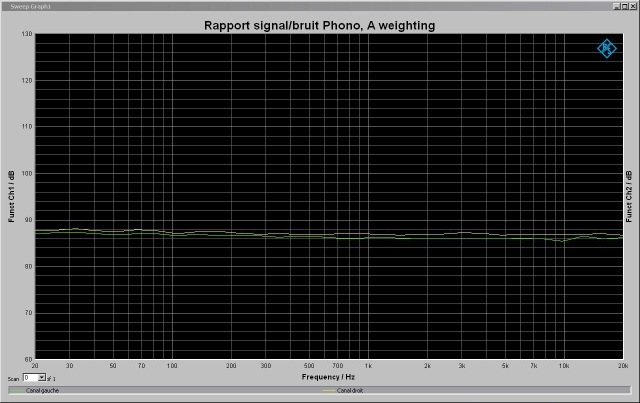

Rapport signal bruit sous 8 ohms (40w à 1khz) entrée phono, pondération A.

Sansui AU-5900
Sansui AU-5900
Sansui AU-5900
Sansui AU-5900

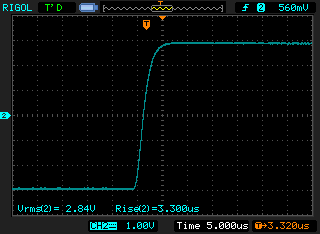

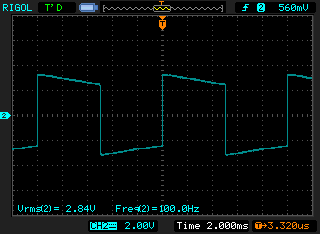

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.
