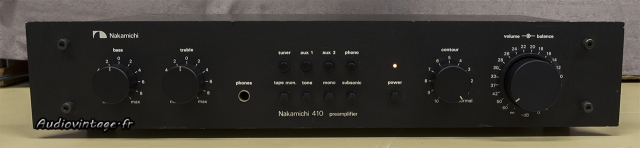

Petite révision en vue pour un préampli Nakamichi 410.

Nakamichi 410
L’appareil est fonctionnel, ces modèles souffrent rarement de grosses pannes.
L‘intervention va consister au remplacement de l’ensemble des condensateurs chimiques, nettoyage des commandes et les diverses mesures sur banc Rohde&Schwarz UPV et oscilloscope pour valider son état.

Nakamichi 410

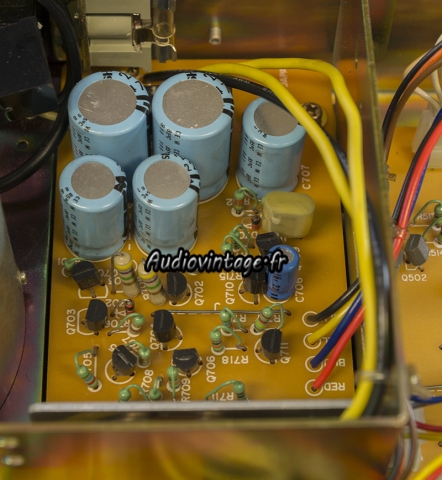

Le circuit d’alimentation.

Nakamichi 410

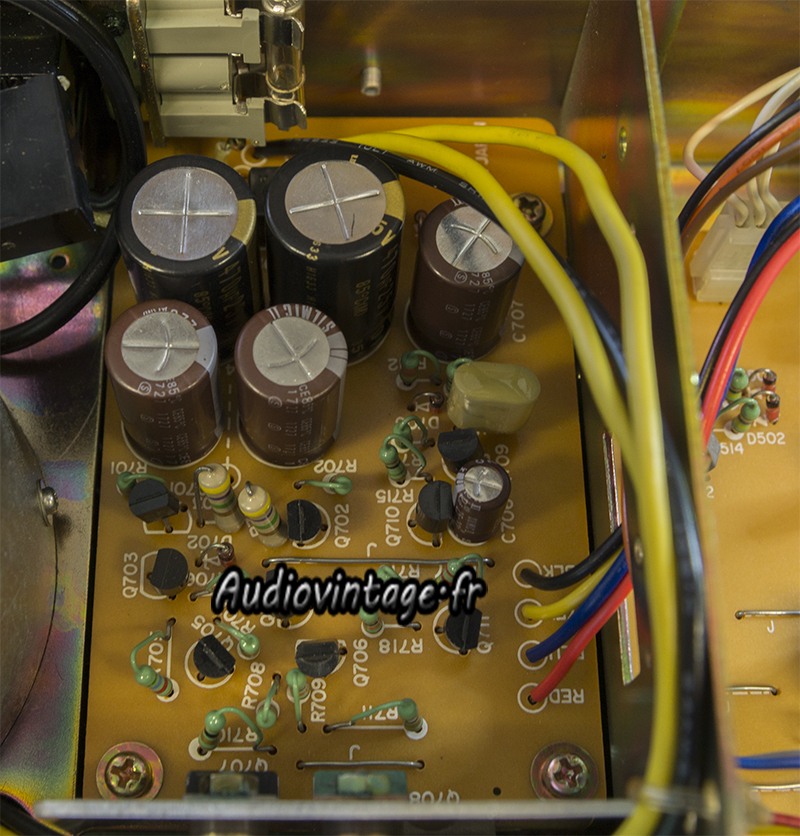

Reçoit des condensateurs tout neufs.

Nakamichi 410

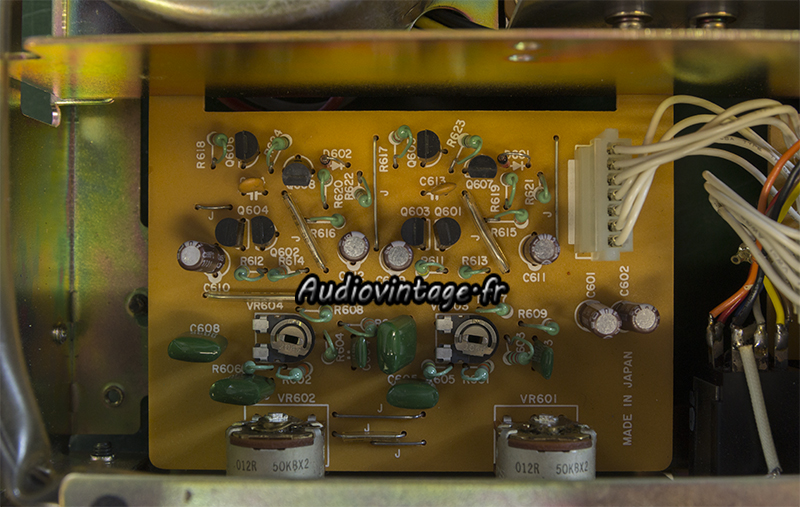

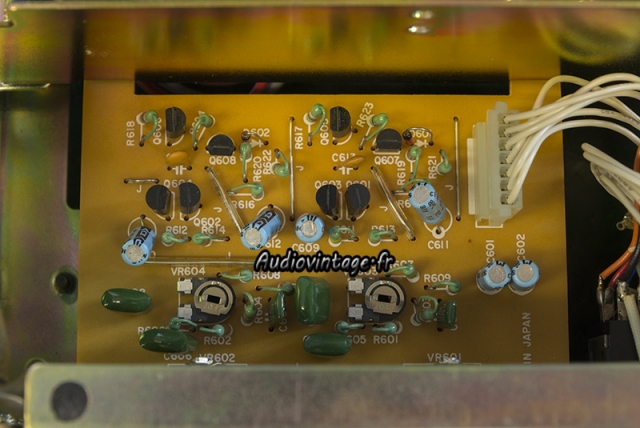

Le circuit de tonalité.

Nakamichi 410
Même topo.

Nakamichi 410

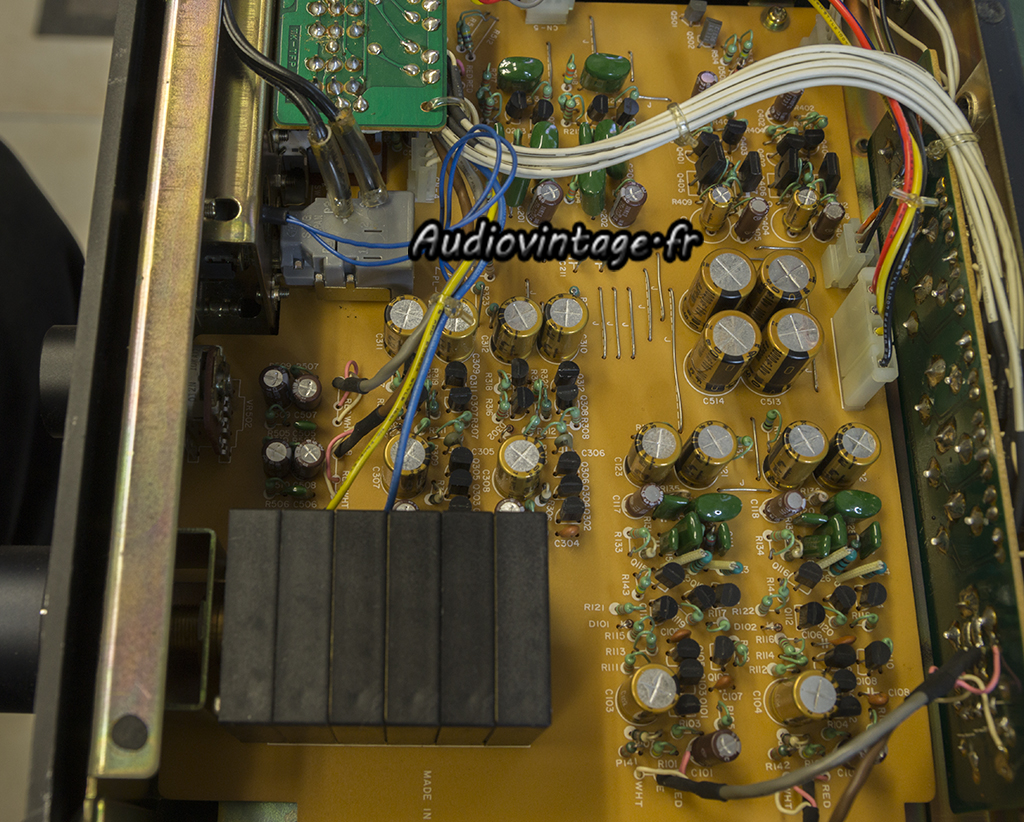

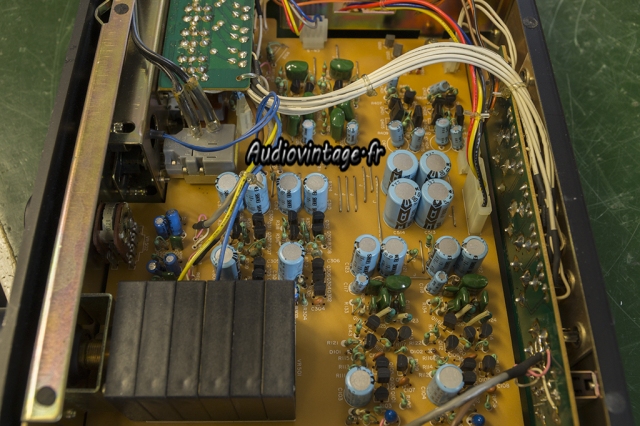

Le circuit principal.

Nakamichi 410
Ici aussi, condensateurs chimiques neufs partout.

Nakamichi 410

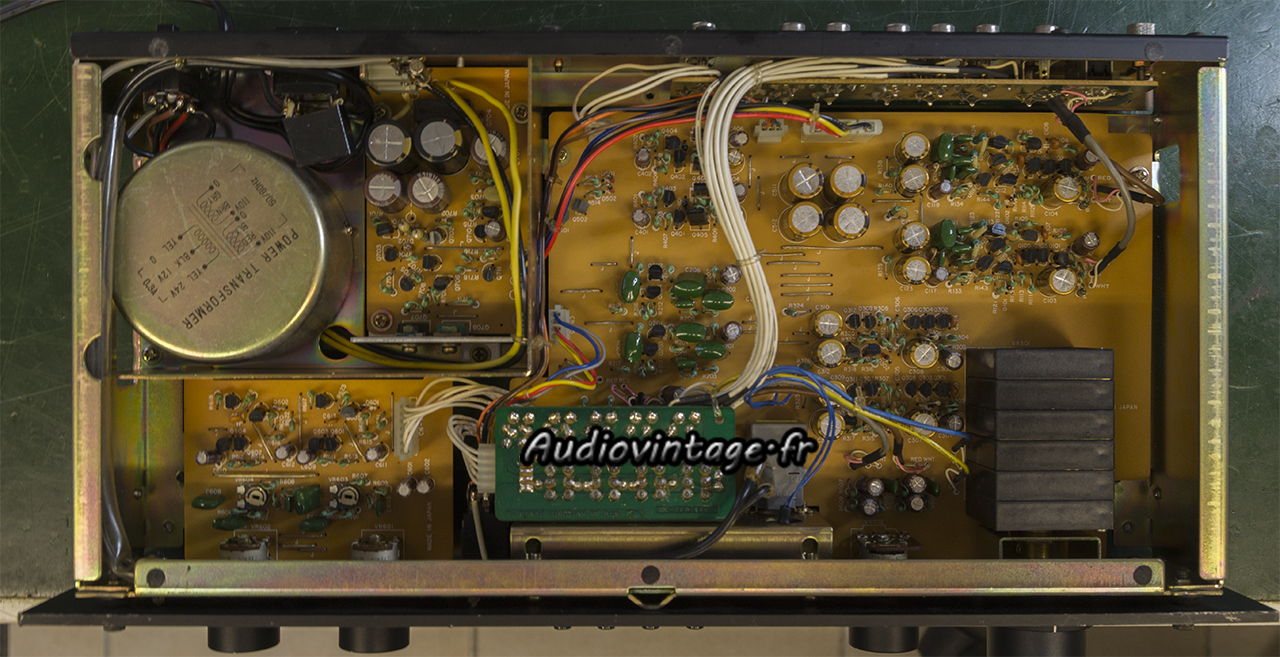

Nettoyage des commandes. La luciole signifiant la mise en route de l’appareil est HS, elle sera remplacée suite à la prise cette photo.

Nakamichi 410

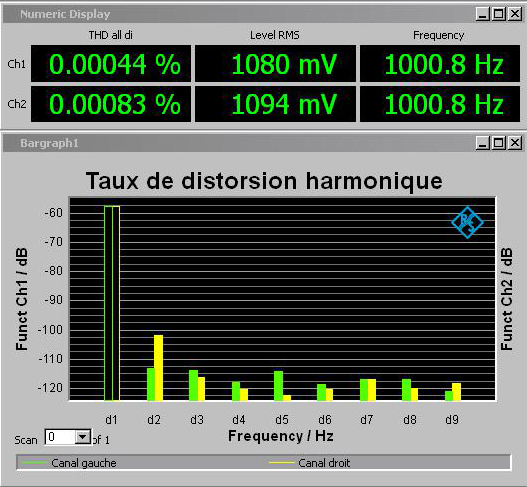

Distorsion relevée à 1vrms en sortie, entrée aux 1v.

Nakamichi 410

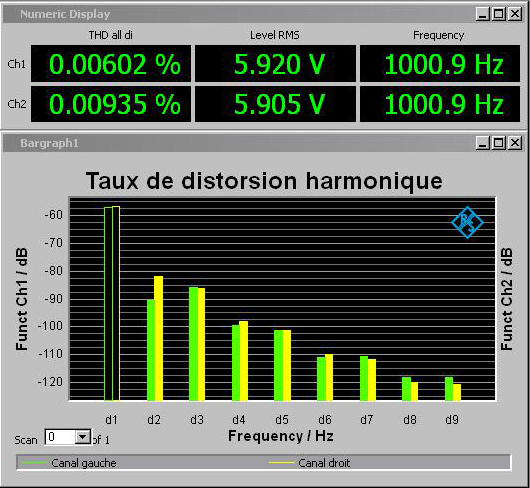

Mesure identique mais à 6vrms en sortie.

Nakamichi 410
Réponse en fréquence (1v à 1khz) entrée aux 1v.

Nakamichi 410
Rapport signal bruit à 5vrms en sortie, entrée aux 1v, pondération A.

Nakamichi 410
Distorsion à 1vrms en sortie, entrée phono 20mv.

Nakamichi 410
Réponse en fréquence (1v à 1khz) entrée phono 20mv.

Nakamichi 410
Rapport signal bruit à 5v en sortie, entrée phono 20mv, pondération A.

Nakamichi 410
Nakamichi 410
Nakamichi 410
Nakamichi 410

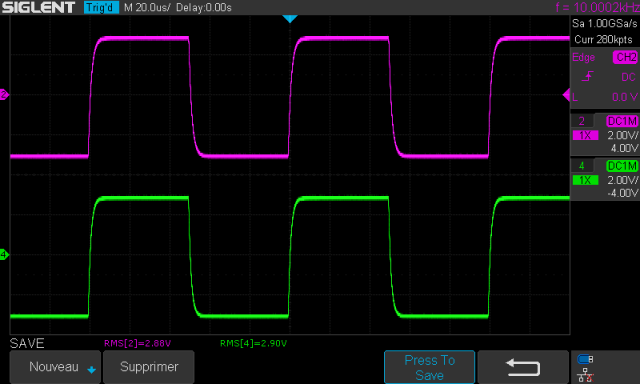

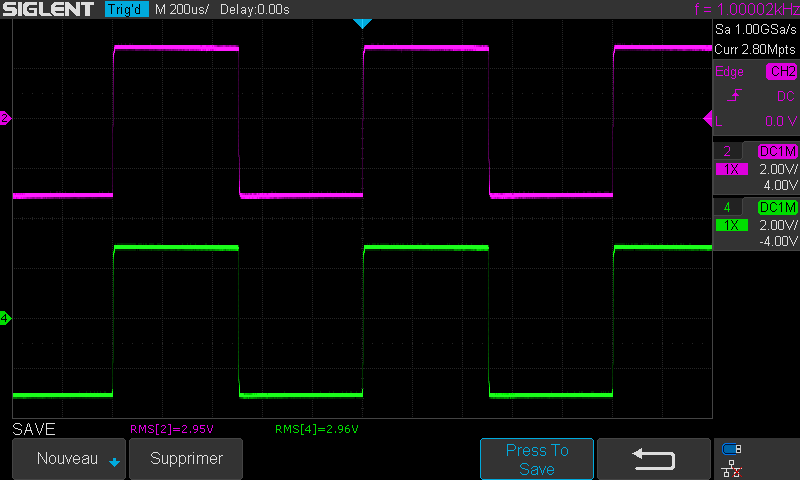

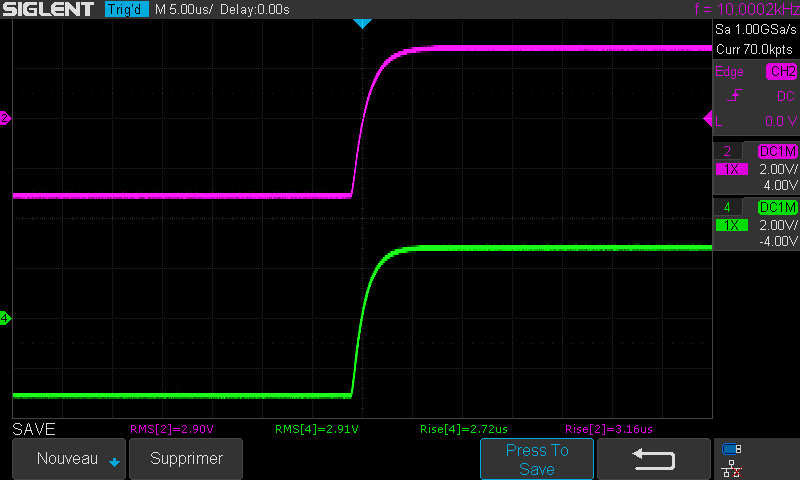

Signal carré à 100hz, 1khz et 10khz. Puis temps de montée à 10khz ; Tout ça sur les deux canaux, à un peu moins de 3v rms en sortie.

Nakamichi 410

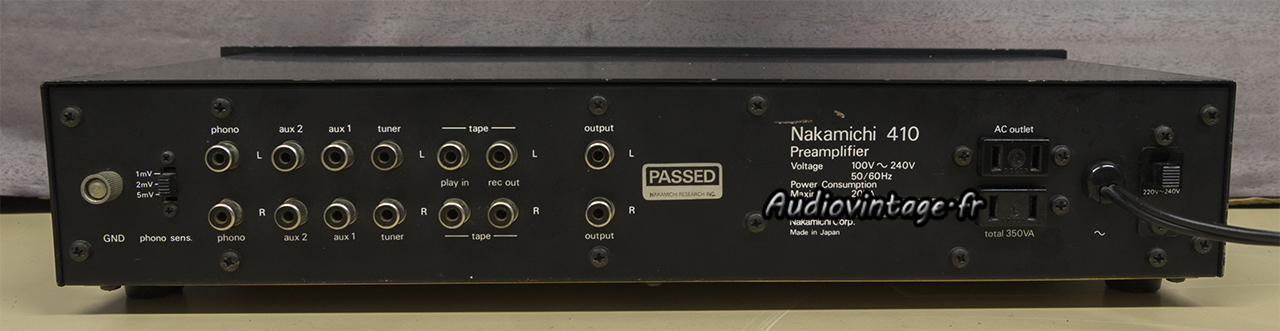

Connectique.
