Luxman SQ507X : construit sérieusement.
Encore une très belle machine accueillie à l’atelier, un Luxman SQ507X.

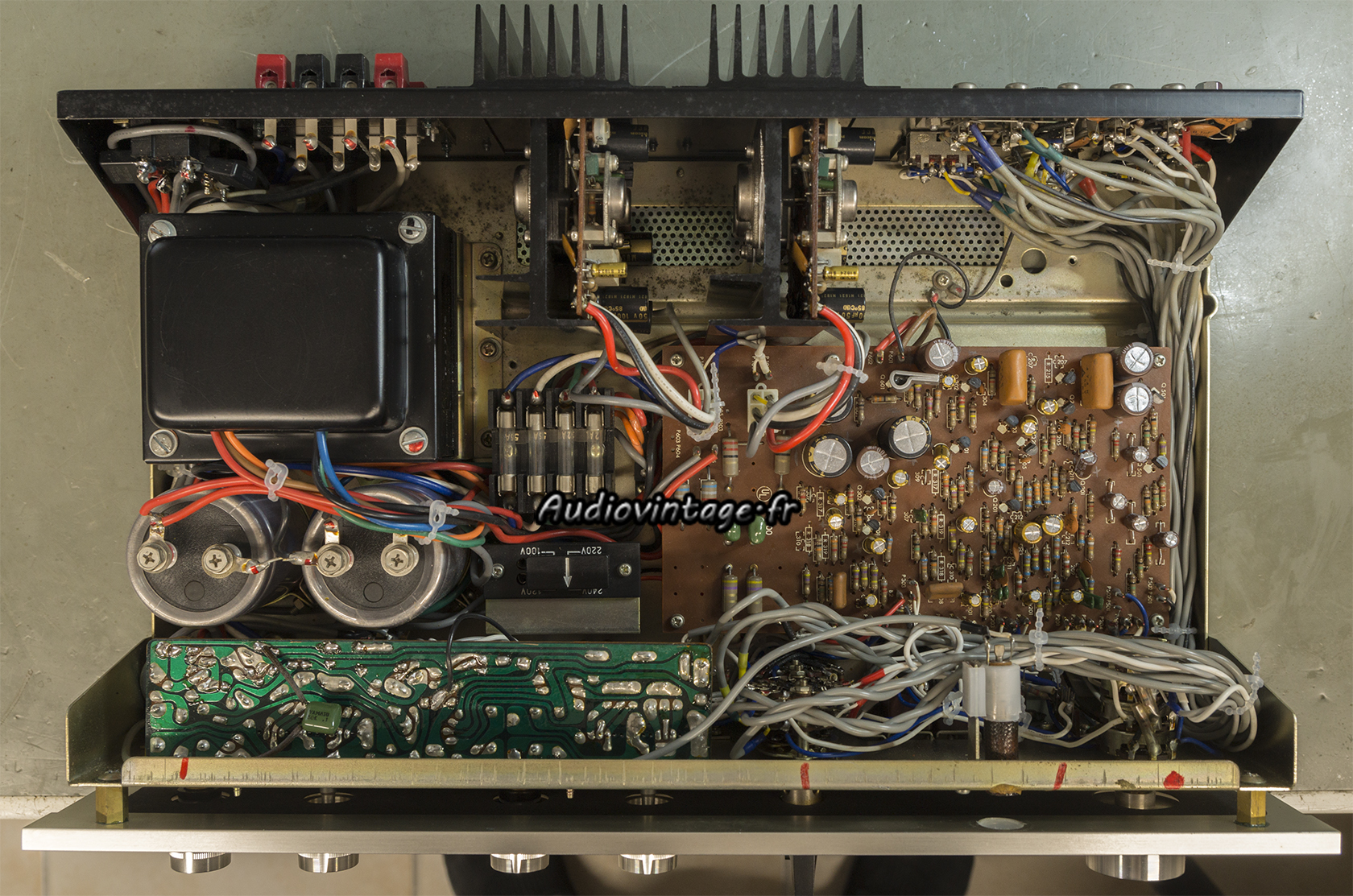

Luxman SQ507X : à son arrivée.
L’exemplaire reçu fonctionne encore. Pas très bien cela dit, de nombreux mauvais contacts et une sonorité éloignée de ce qu’il est capable de faire.
Quelqu’un est déjà passé par là, avec le remplacement, au petit bonheur la chance, de nombreux condensateurs chimiques, tous plus mauvais les uns que les autres, que ce soit par la qualité des composants ou leur état…

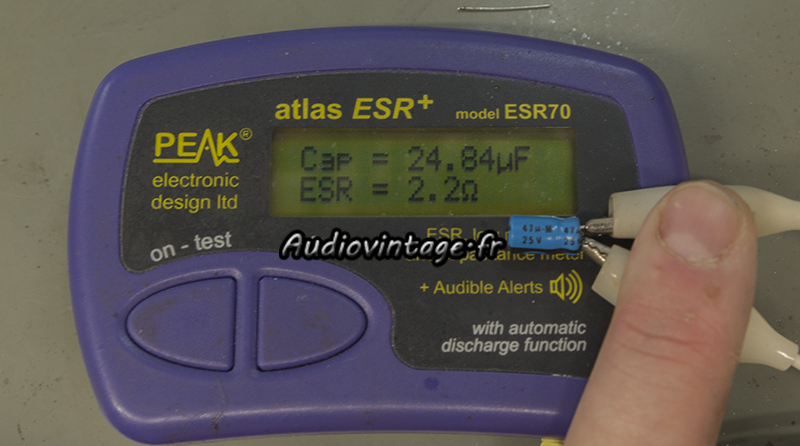

Luxman SQ507X : condensateur fatigué.
Luxman SQ507X : condensateur cuit.
Deux photos pour l’exemple. Bad quality !

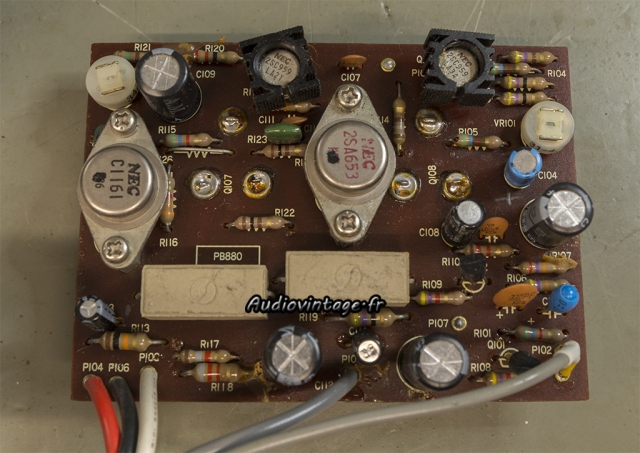

Luxman SQ507X : circuit driver à revoir.
Je reprend tout et je m’attaque à un des deux circuits d’amplifications.

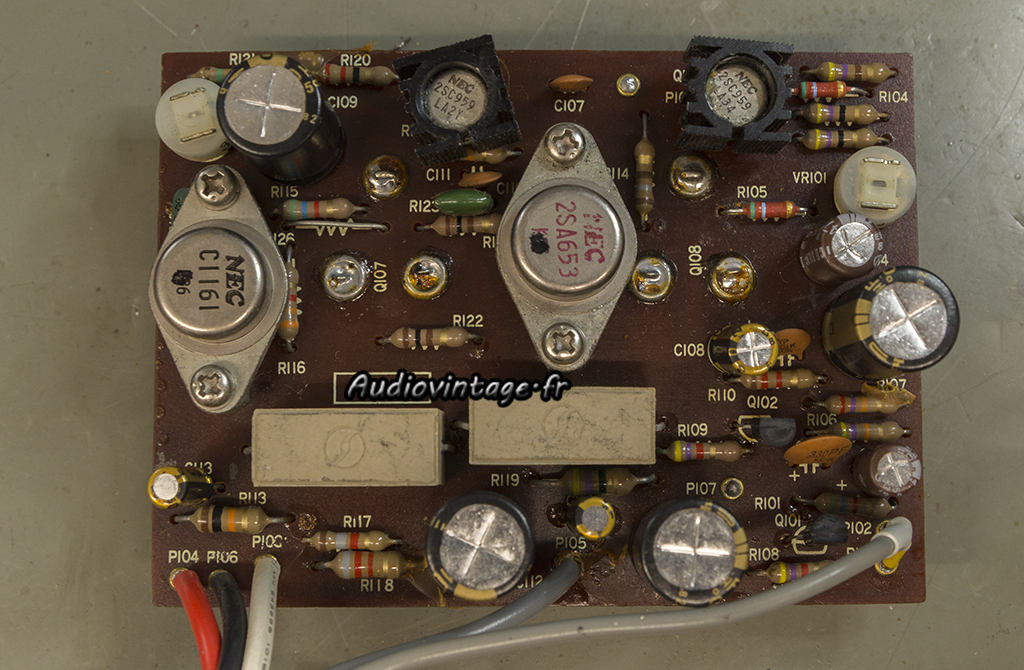

Luxman SQ507X : circuit driver révisé.
Condensateurs chimiques neufs ainsi que les transistors de l’étage différentiel et deux résistances.
Le second canal reçoit les mêmes soins.

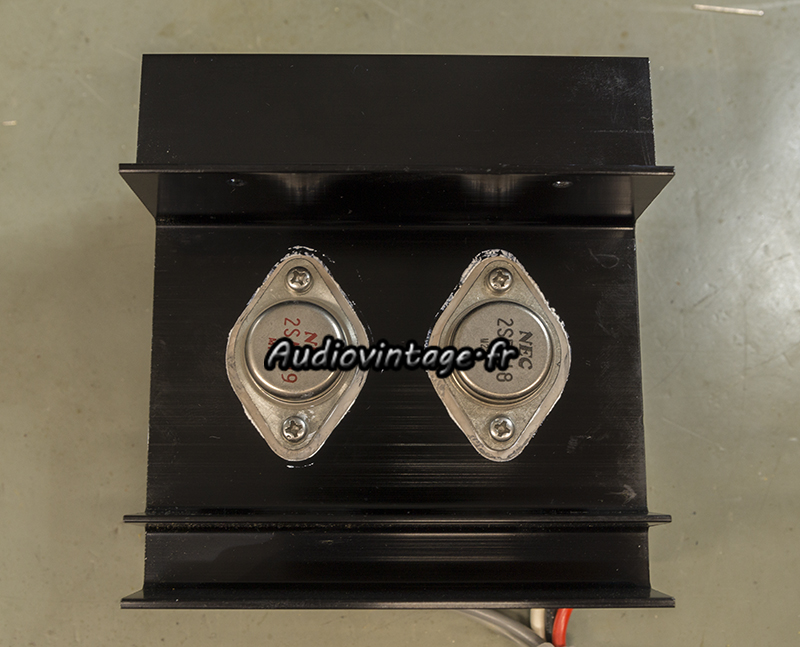

Luxman SQ507X :  micas neufs et graisse fraîche.
Les transistors de puissance sont démontés, nettoyés, testés puis remontés sur des micas neufs et de la graisse fraîche.

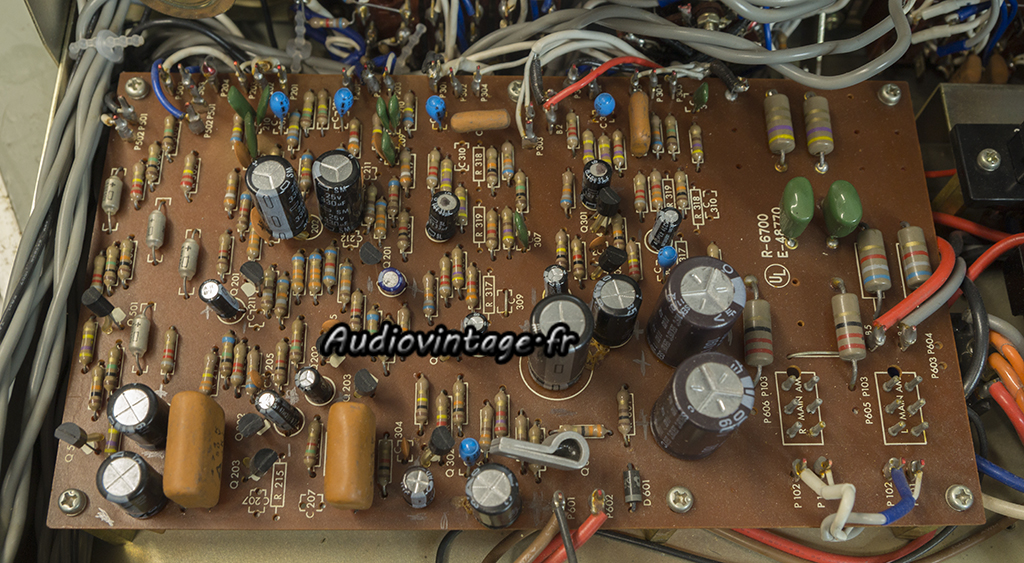

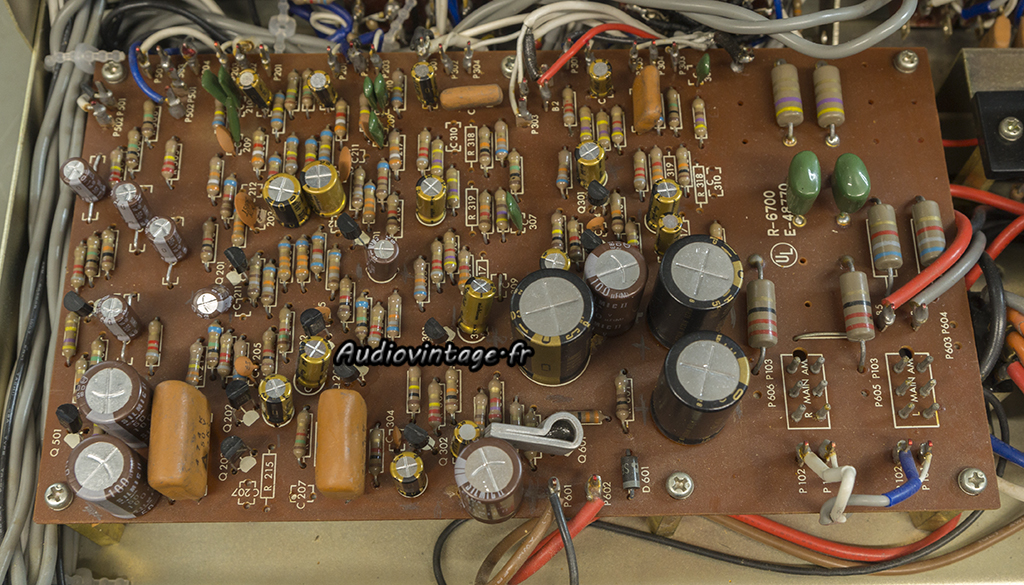

Luxman SQ507X : circuit principal à revoir.
Le circuit principal.

Luxman SQ507X : circuit principal révisé.
Chimiques remplacés (y compris les tantales) ainsi que divers transistors.

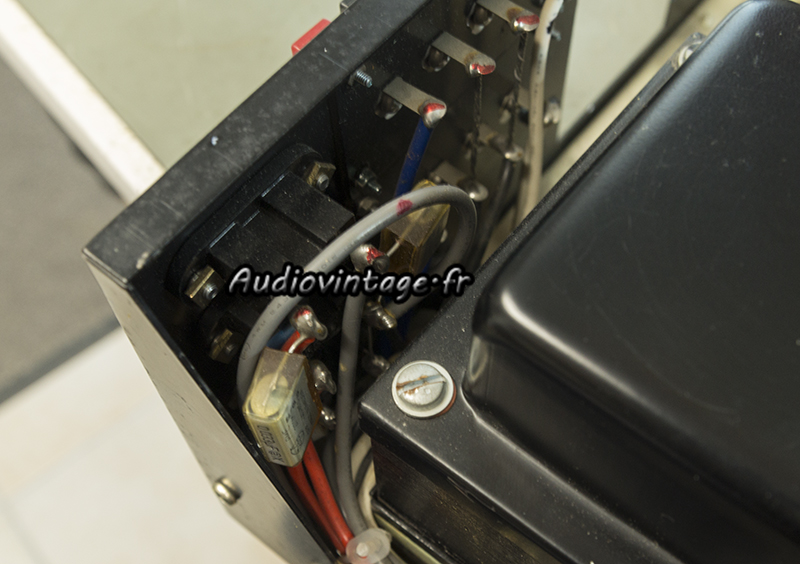

Luxman SQ507X : condensateurs X2  en place.
Les deux rifa se planquent, mais j’ai l’œil…

Luxman SQ507X :  rifa, j'en veux pas !
Remplacés.

Luxman SQ507X : circuit de tonalité à revoir.
Le circuit de tonalité, retiré de la machine.

Luxman SQ507X : circuit de tonalité révisé.
Condensateurs chimiques et transistors neufs.

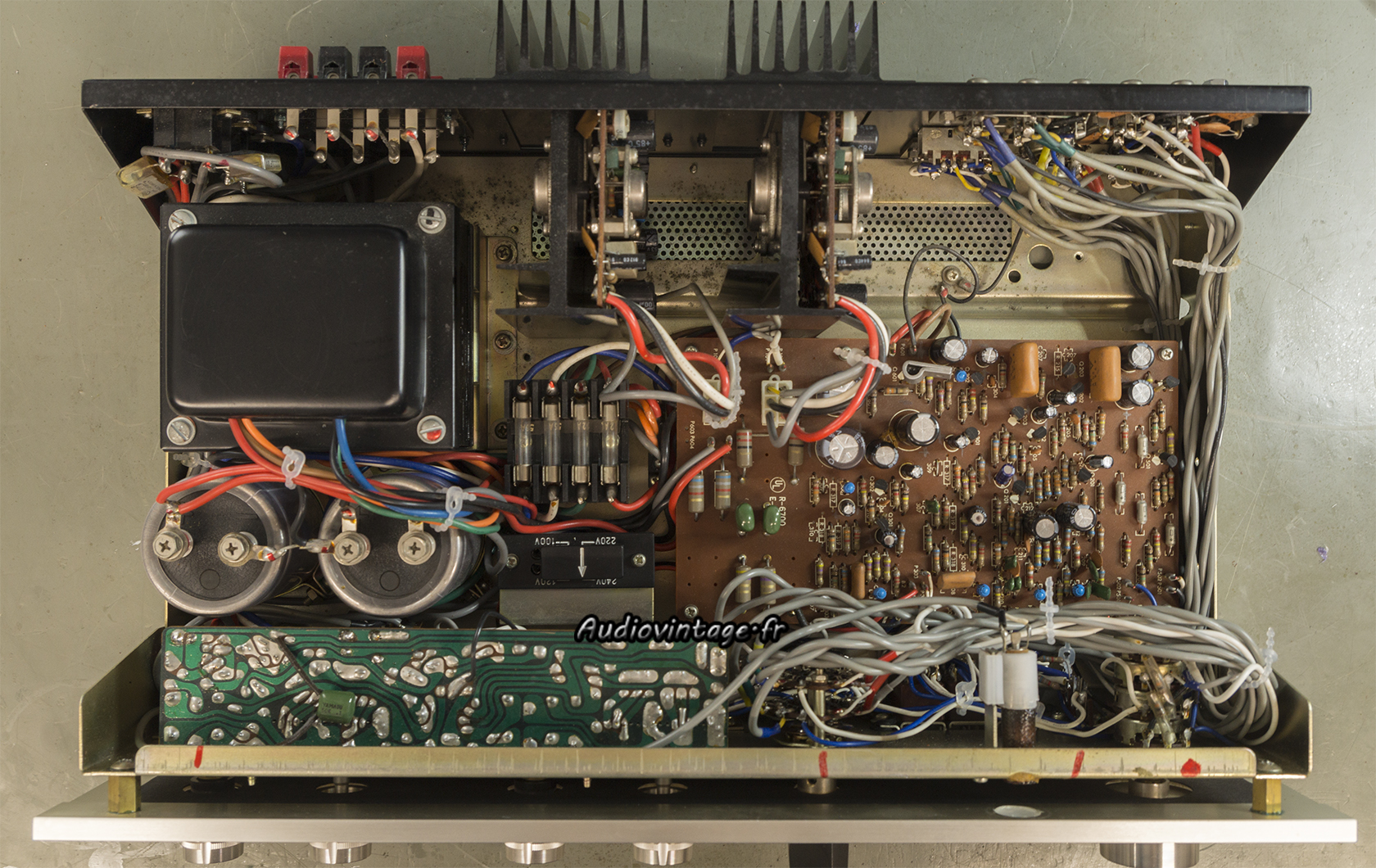

Luxman SQ507X : terminé.

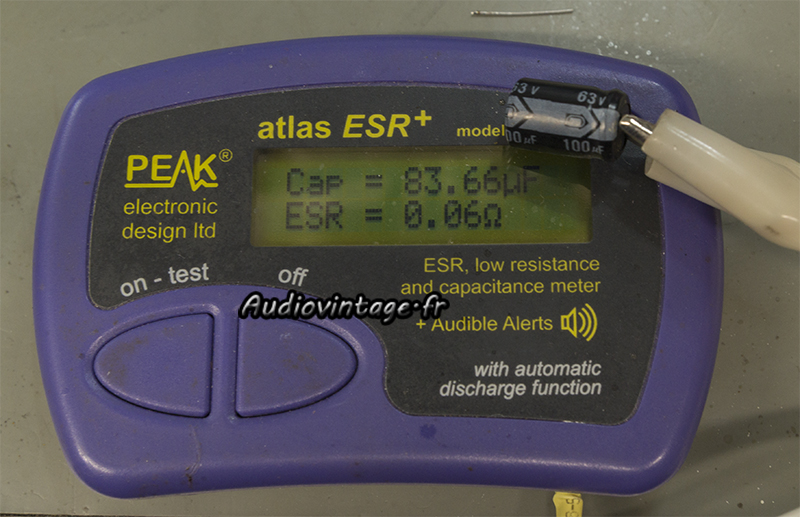

Les deux condensateurs chimiques de filtrage sont parfaits à la mesure, contrairement au précédent exemplaire de cet appareil ou ils étaient complètement cuits.
Cette précision est utile pour comprendre qu’on ne remplace pas tout pour le plaisir, et que deux appareil identiques ne sont pas nécessairement dans le même état. Il est donc compliqué de faire des estimations à distance…
Offset et bias sont ajustés, les commandes nettoyées.

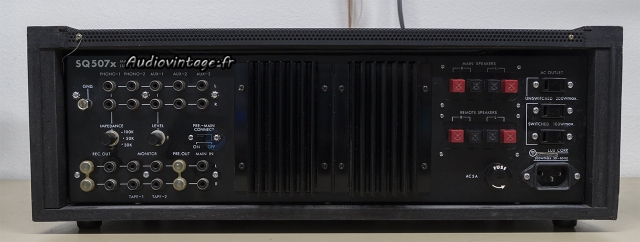

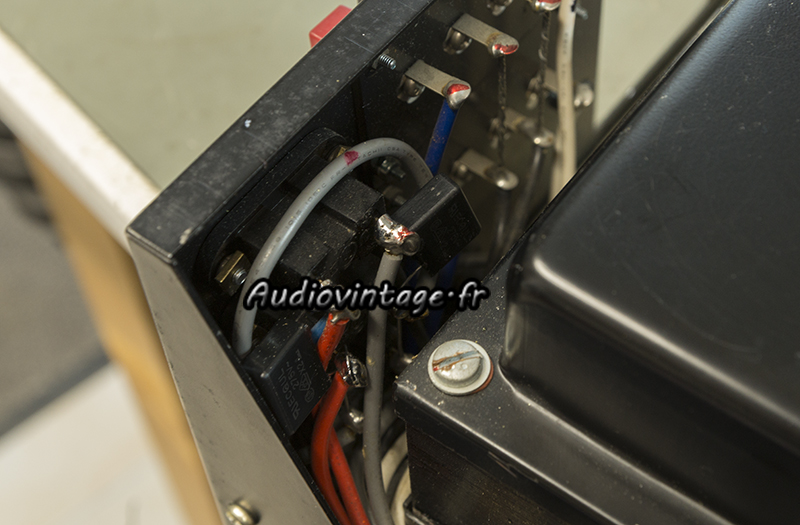

Luxman SQ507X : connectique.
Connectique.

Les mesures sur entrée Aux :

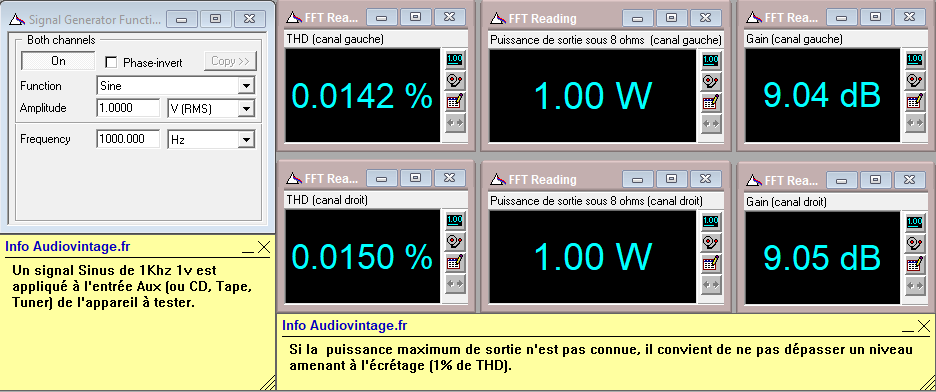

Luxman SQ507X : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

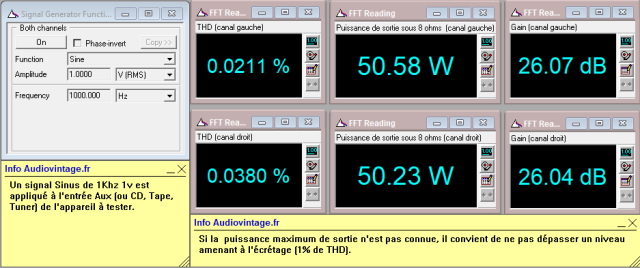

Luxman SQ507X : distorsion-a-2x50w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

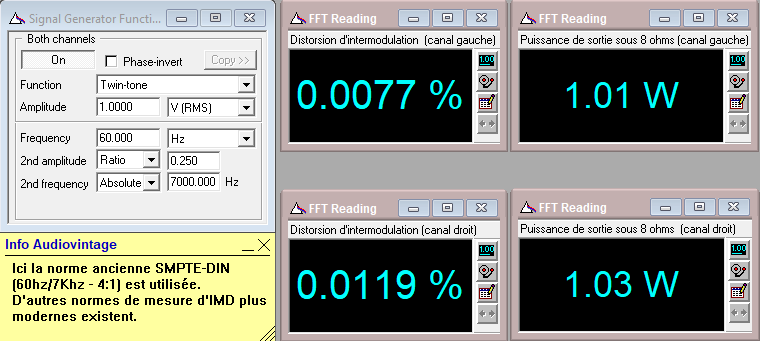

Luxman SQ507X : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

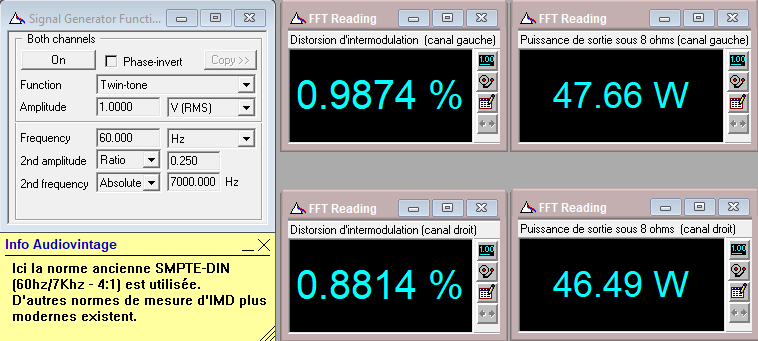

Luxman SQ507X : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD
Puissance de sortie sous 8 ohms , à l’écrêtage en IMD, entrée aux, tone defeat.

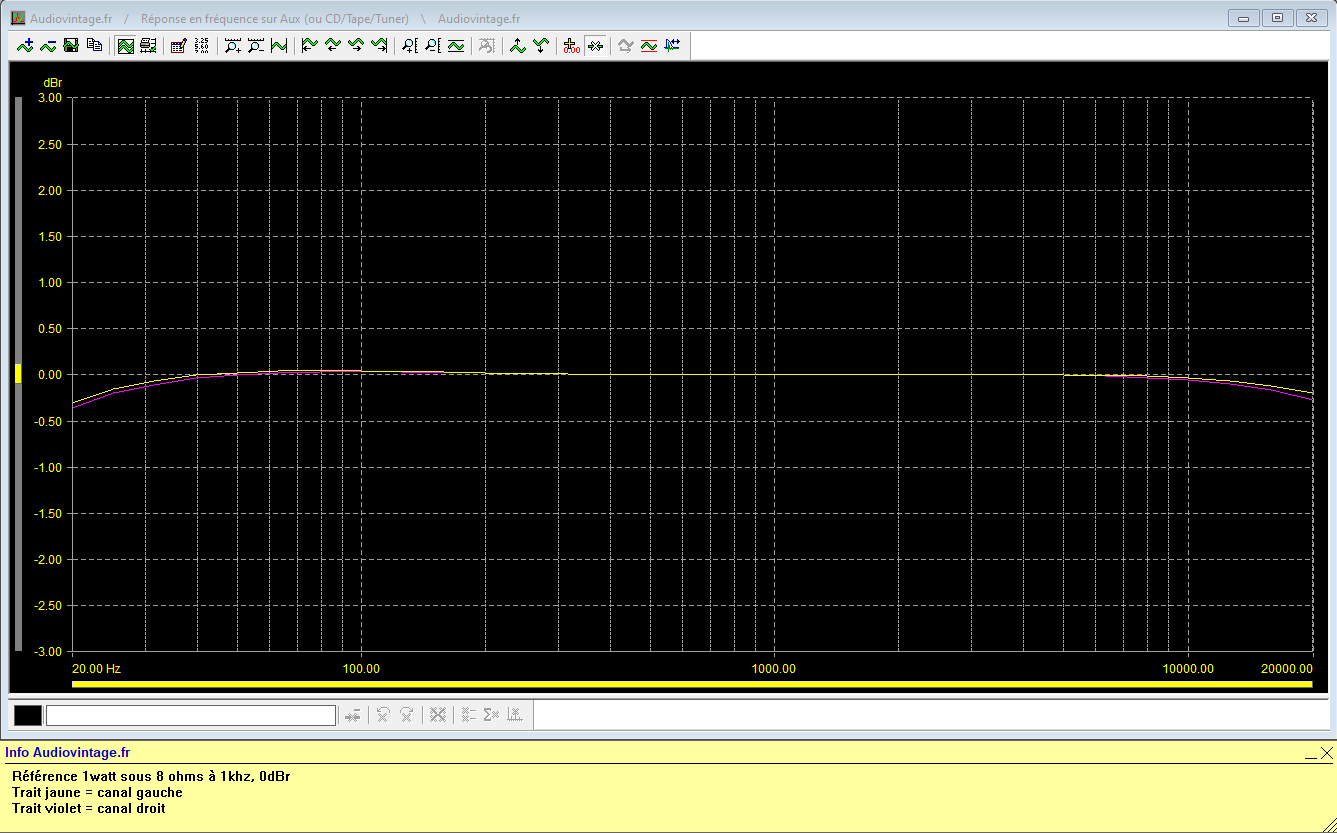

Luxman SQ507X : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

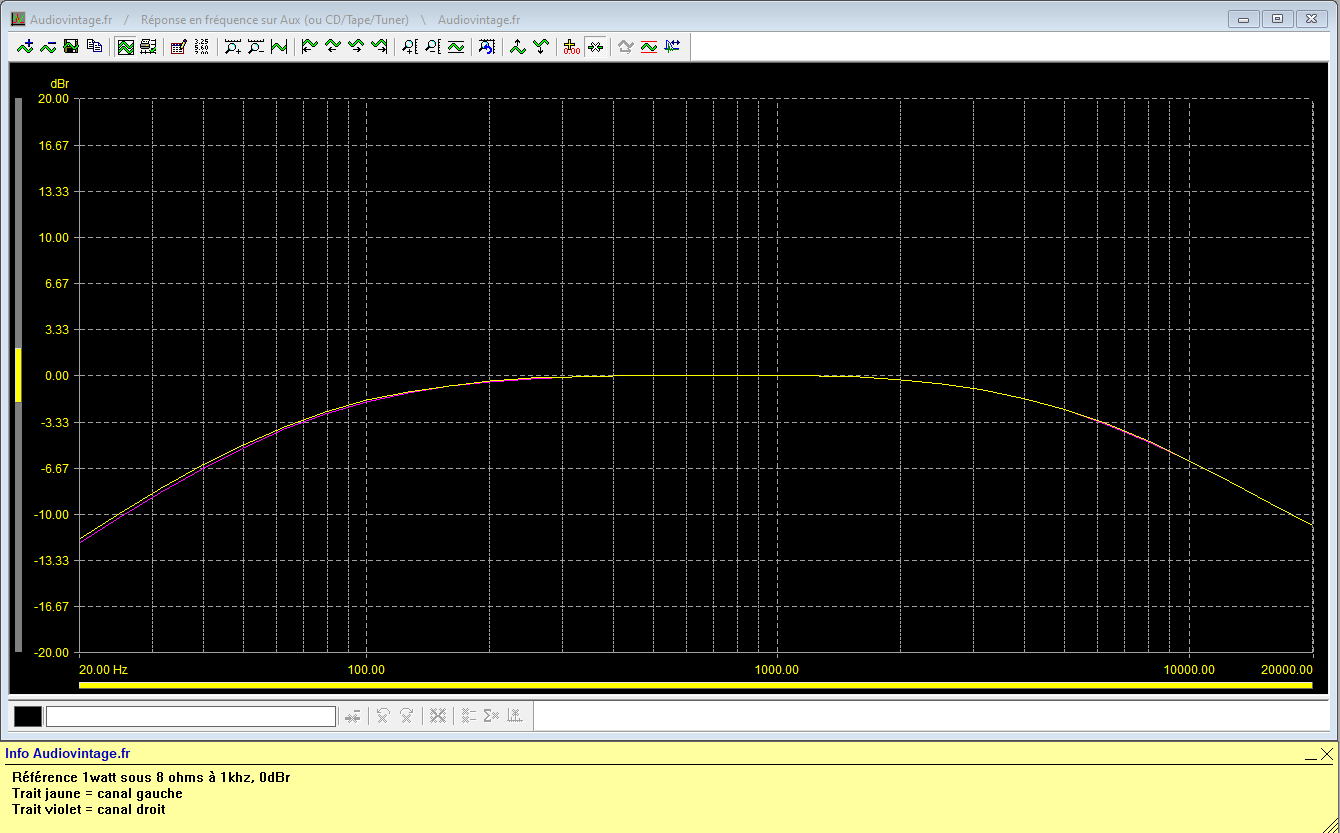

Luxman SQ507X : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres “low” et “high” activés.

Luxman SQ507X : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-low-boost-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, “bass boost” activé.

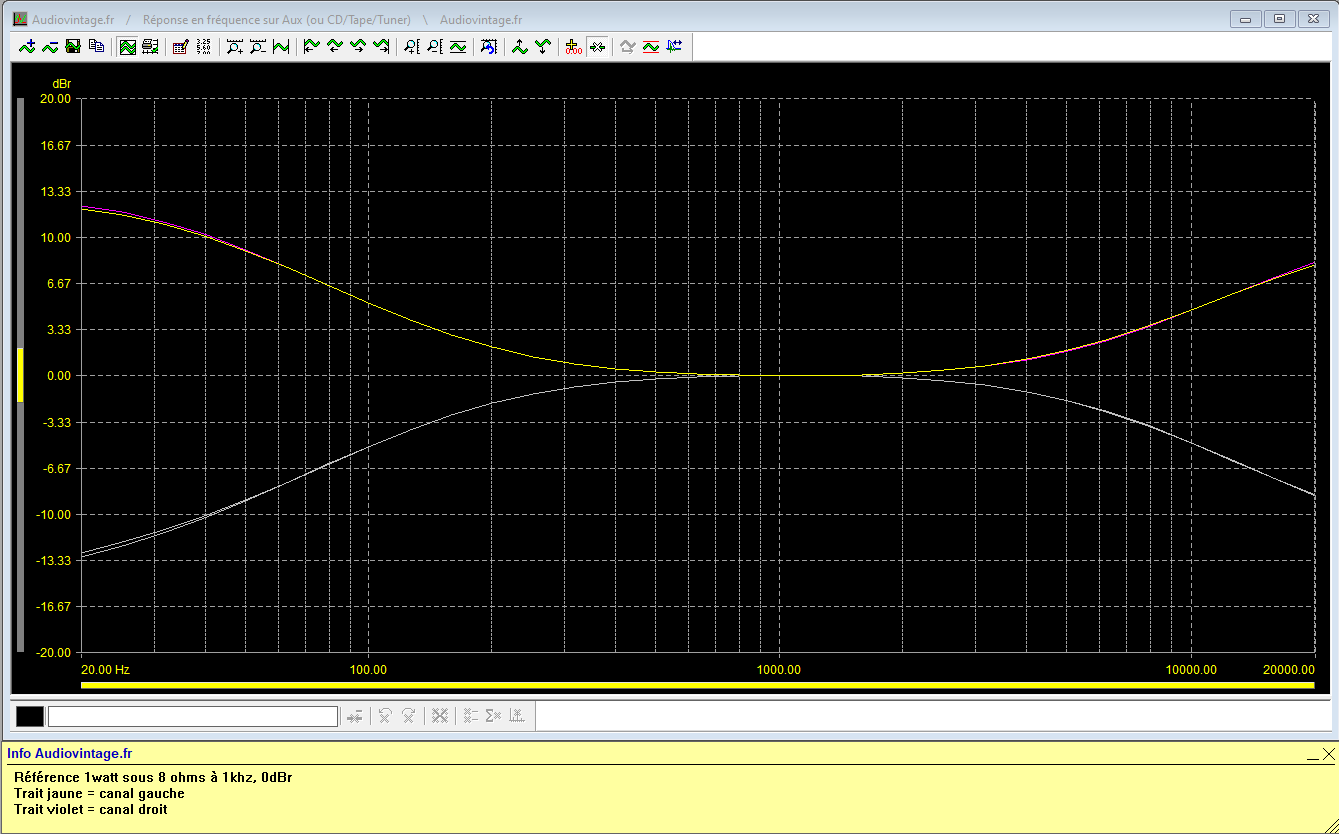

Luxman SQ507X : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi-150hz-et-6khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Luxman SQ507X : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Luxman SQ507X : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x50w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

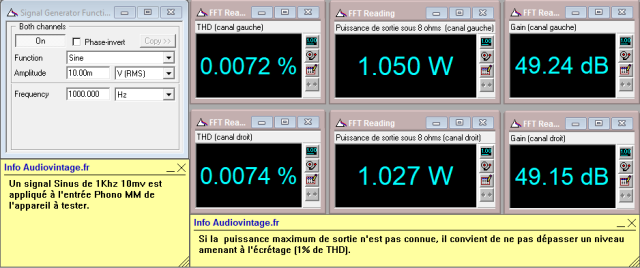

Luxman SQ507X : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

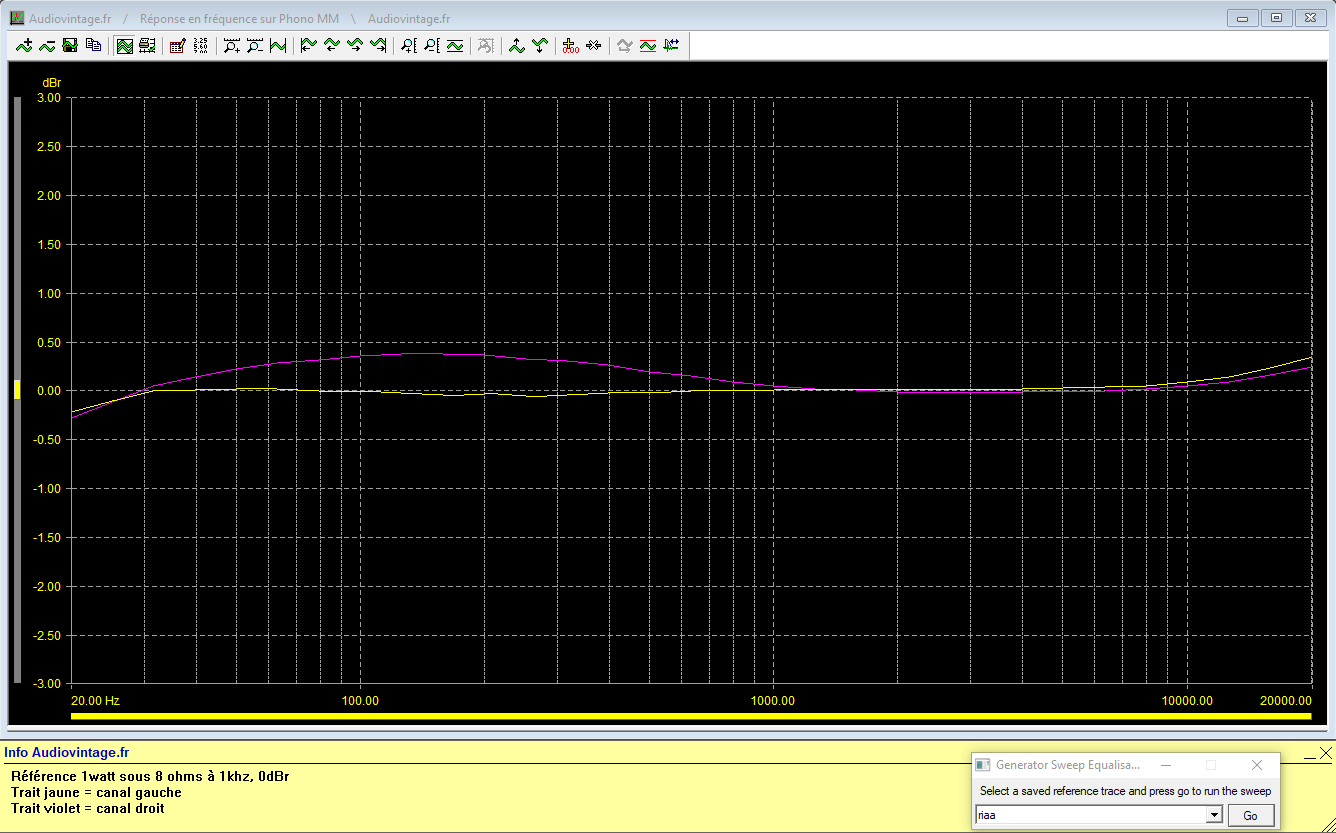

Luxman SQ507X : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat

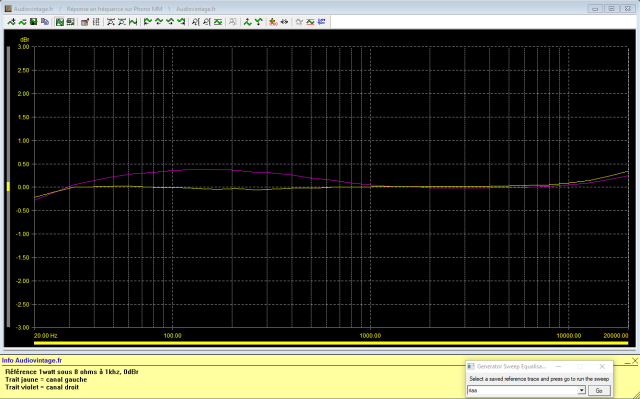

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

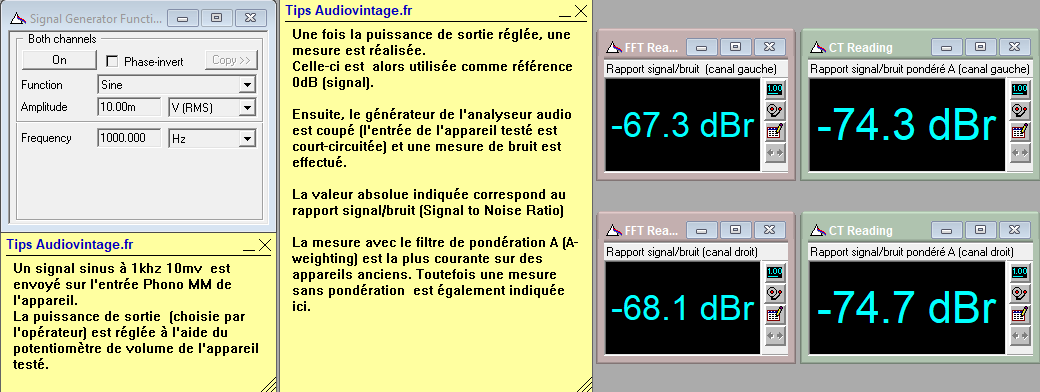

Luxman SQ507X : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Luxman SQ507X : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x50w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

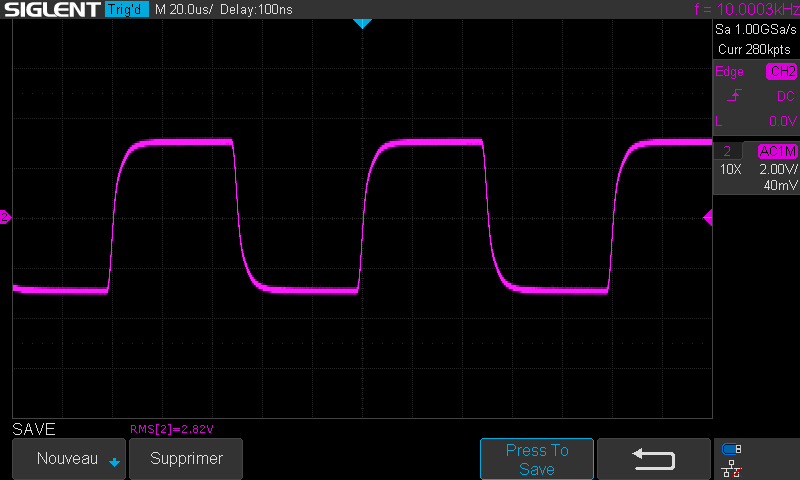

Luxman SQ507X : signal-carre-a-100hz
Luxman SQ507X : signal-carre-a-1khz
Luxman SQ507X : signal-carre-a-10khz

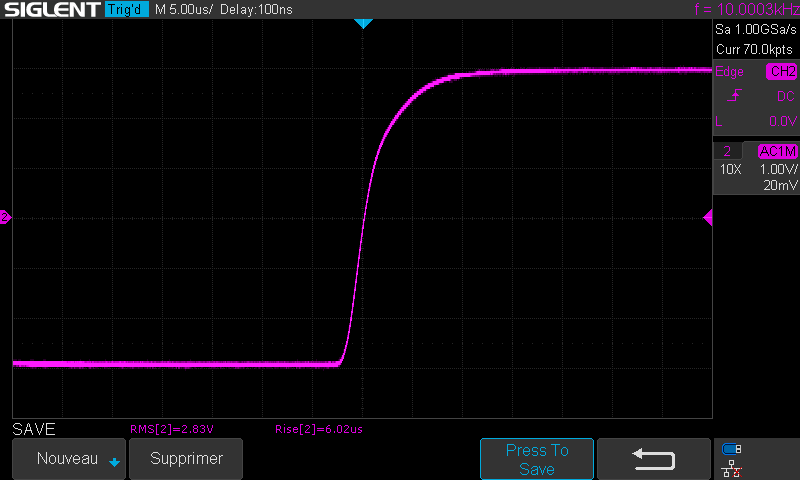

Luxman SQ507X : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
