Encore une rareté, un bloc de puissance Sansui BA-3000.

Le sympathique propriétaire (qui m’a déjà confié de nombreux Sansui) me l’a envoyé pour une révision complète.
Ce Sansui a déjà eu droit à une ou plusieurs interventions, avec la réparation d’un étage de puissance (transistors de puissances et transistors drivers) et le remplacement de divers autres transistors potentiellement problématiques dans ces appareils.

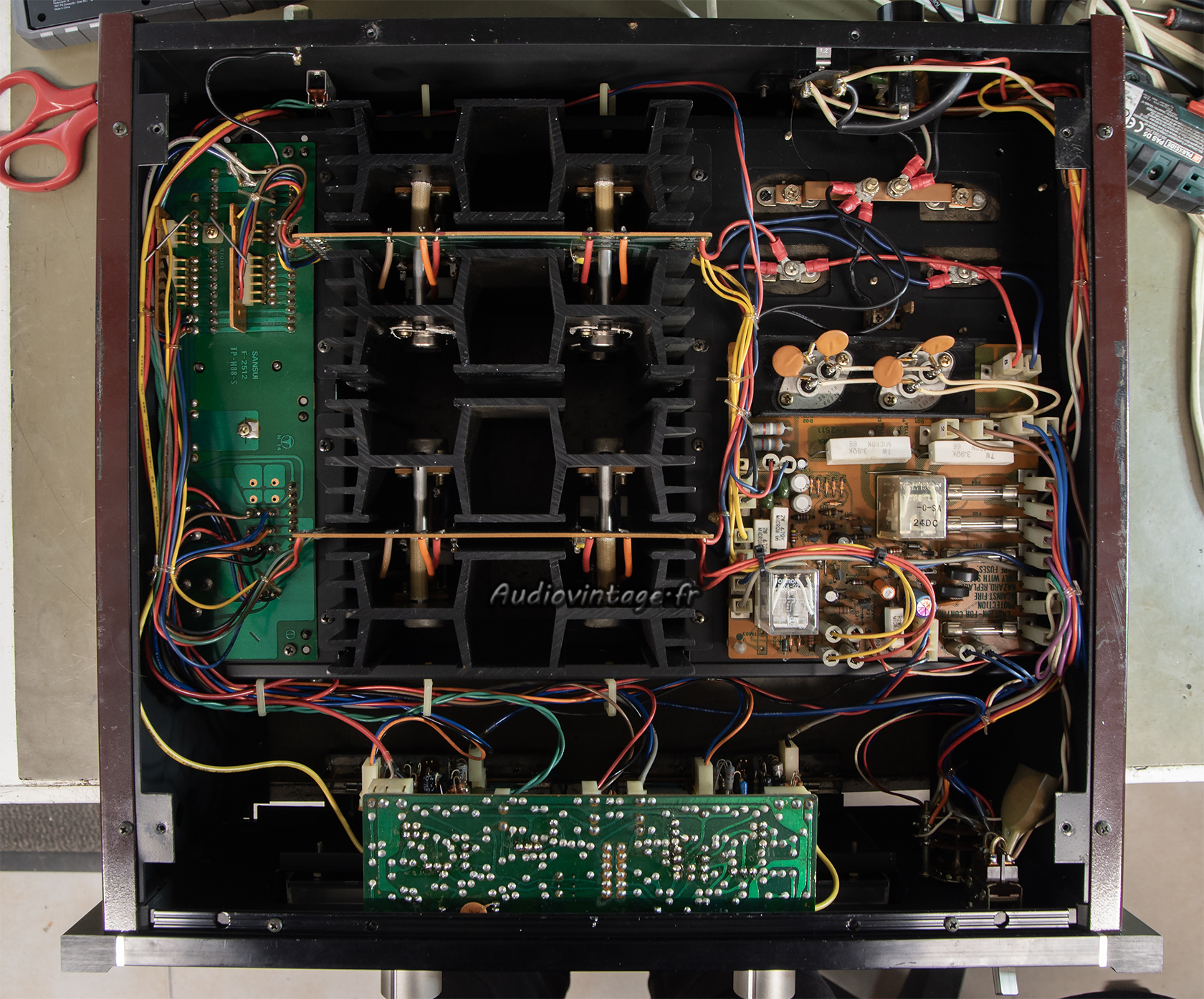

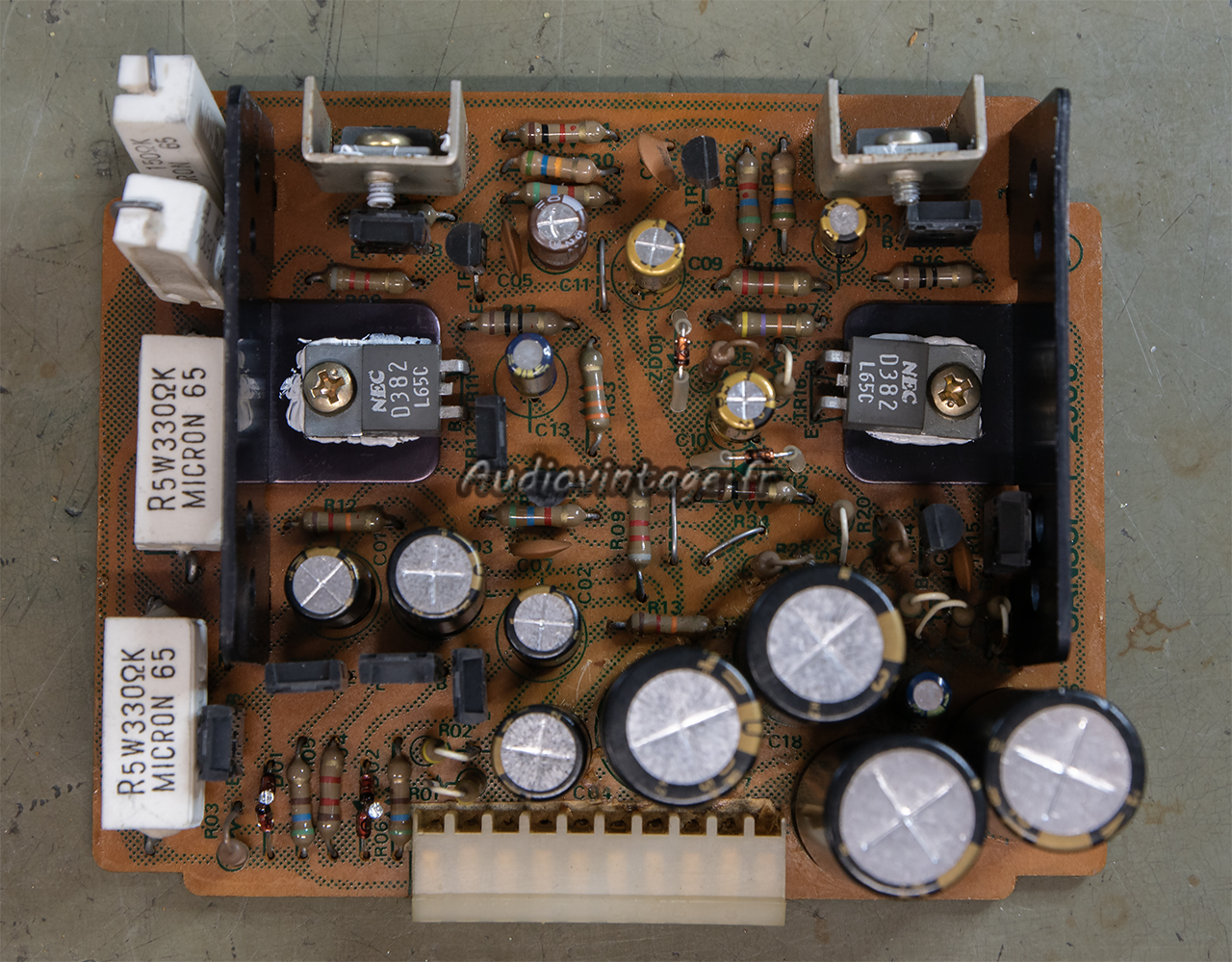

Le circuit d’alimentation régulée.

Tous les condensateurs chimiques ainsi que certaines diodes sont remplacés.

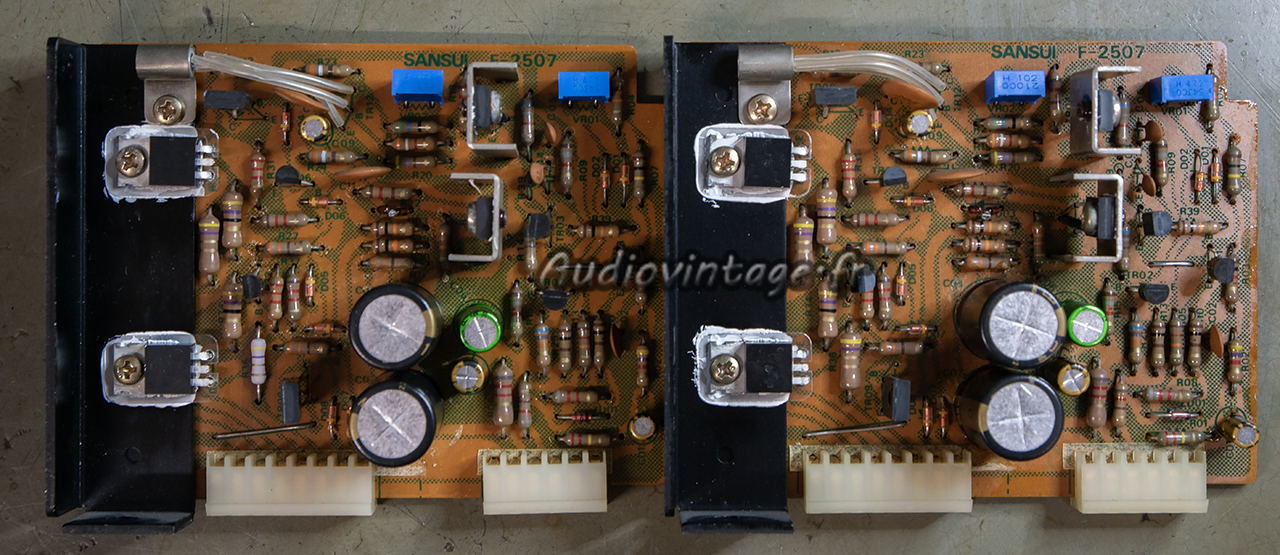

Les circuits drivers. La réparation effectuée sur l’un des deux circuits ne me convient pas. Les transistors de puissance montés sur ce même côté ne me conviennent pas non plus.

Les condensateurs chimiques, résistances ajustables, certains transistors et diodes sont remplacés.

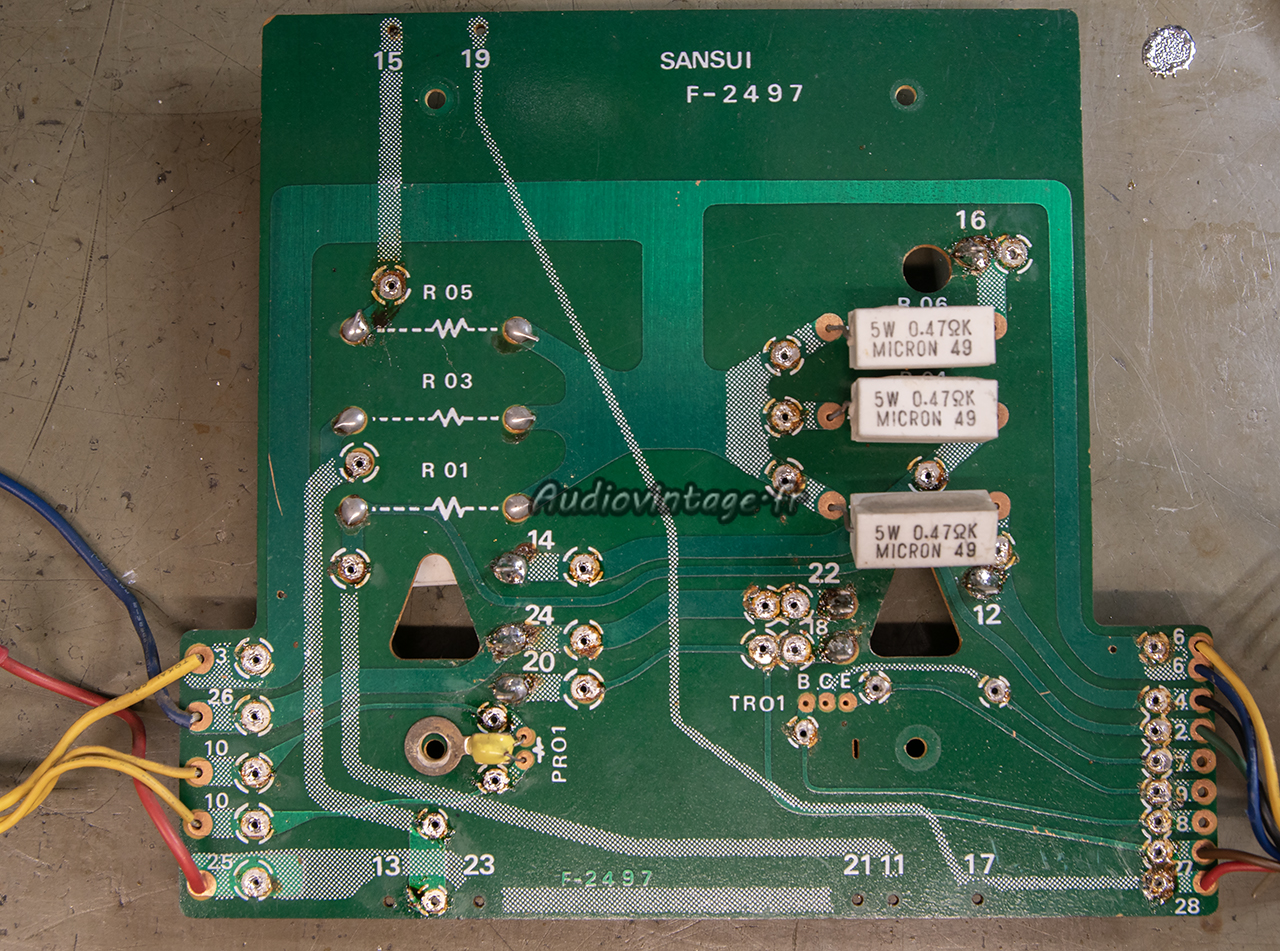

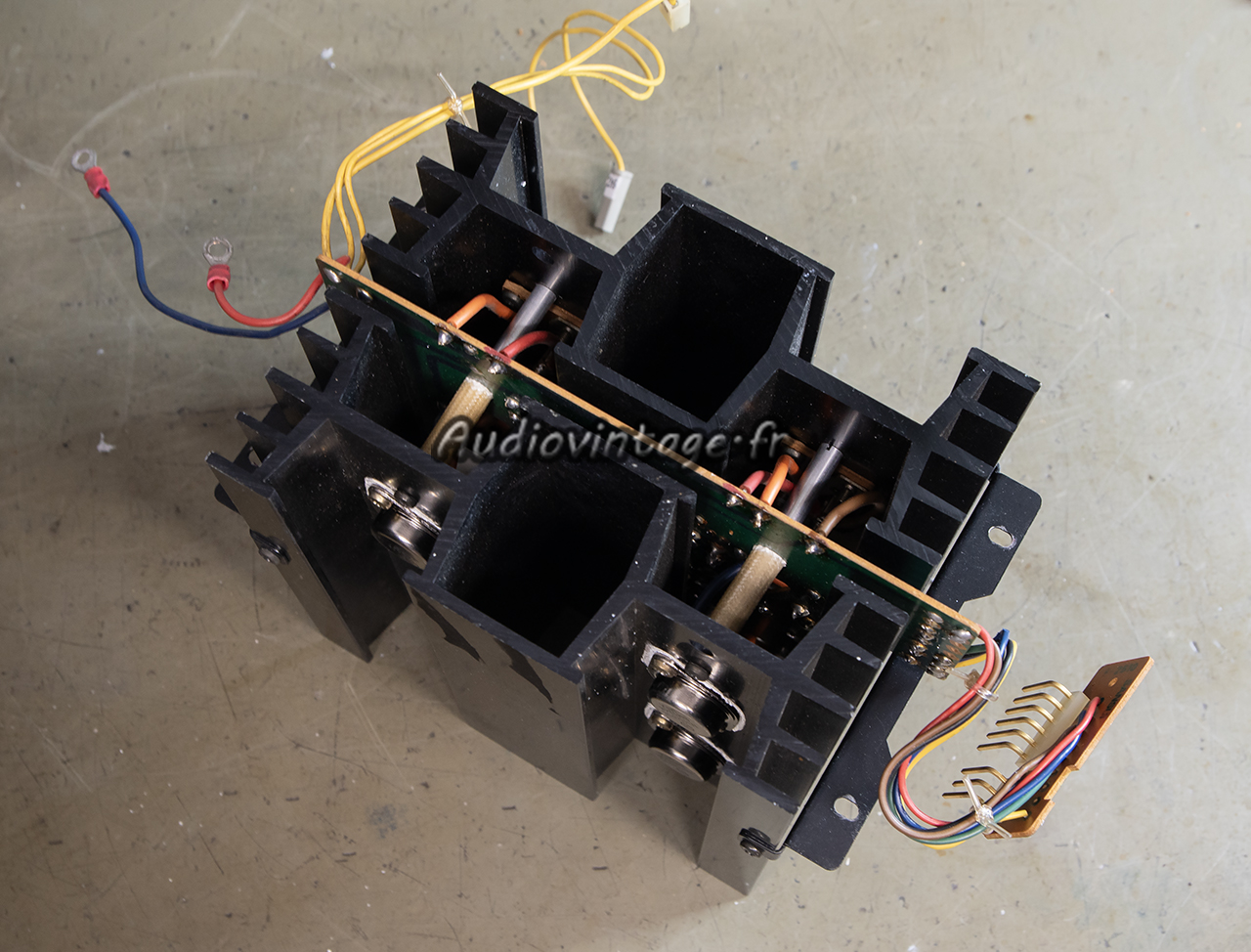

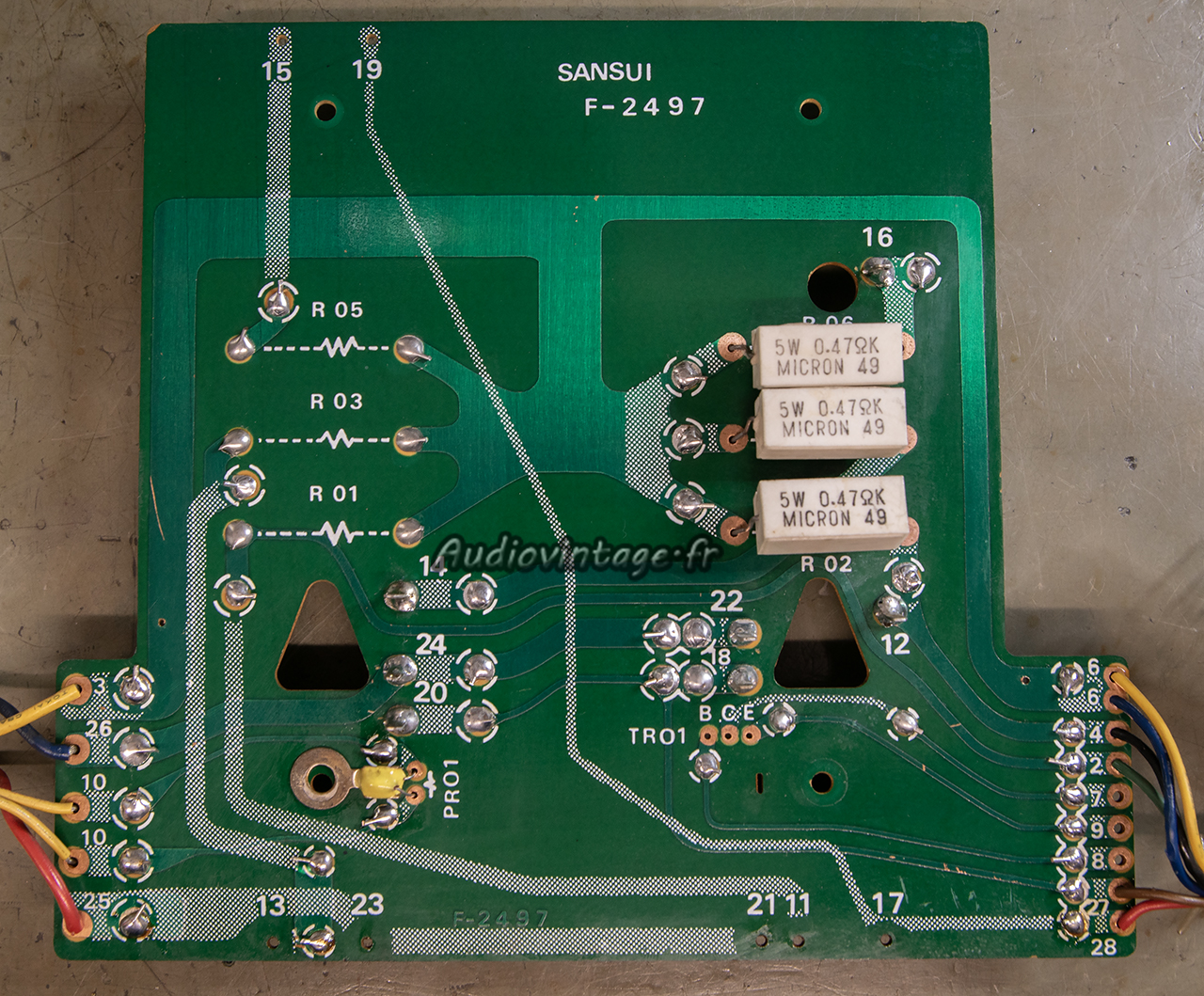

6 transistors de puissances par canal qui prennent en étau un circuit imprimé ou il va falloir faire du préventif long et fastidieux.

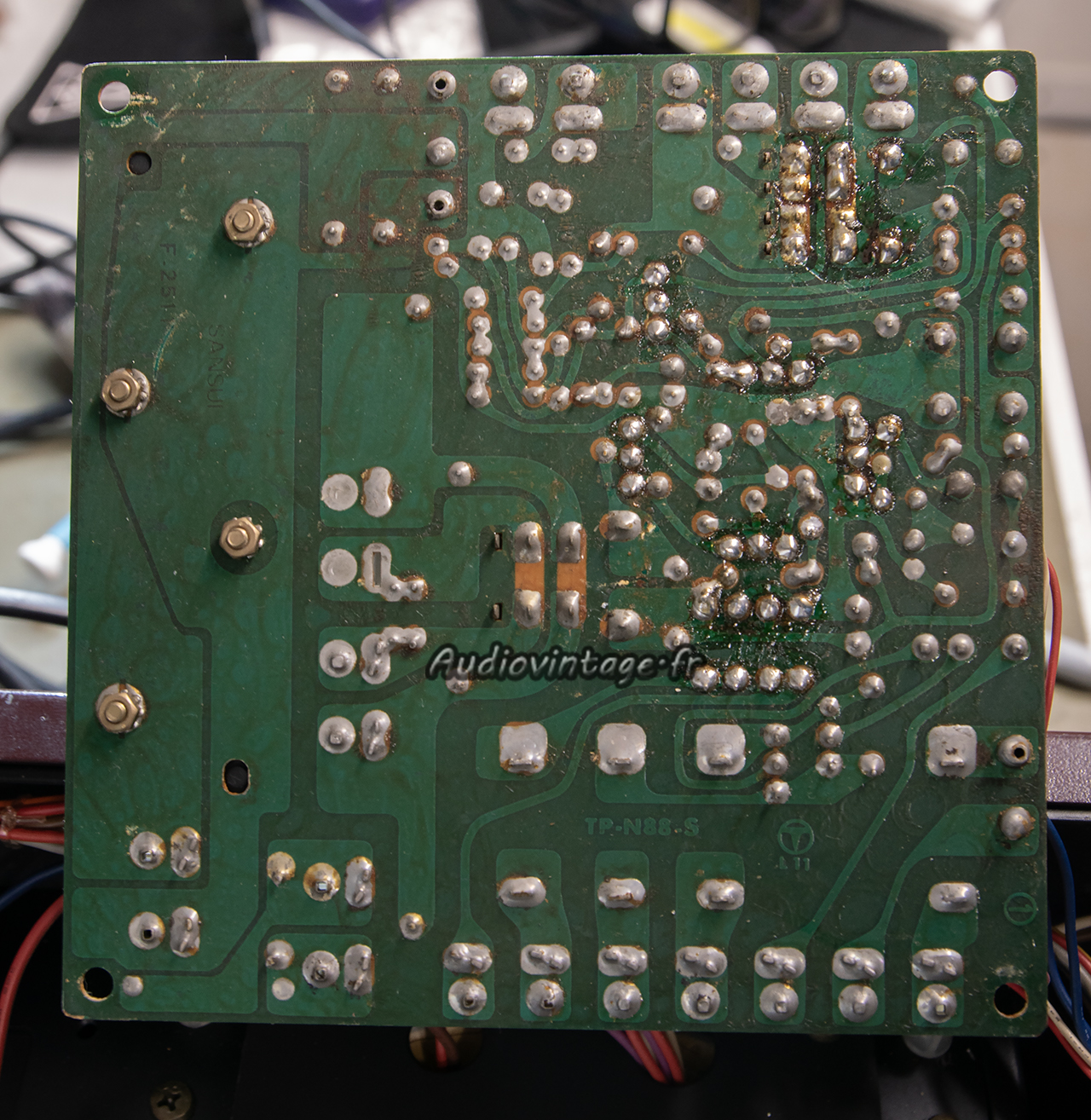

Et oui, les fameux « griplets », ces ponts de soudures qui traversent le circuit de part en part et qui ont tendance à lâcher aléatoirement. Sur ce genre de machine, les conséquences sont simplement désastreuses.

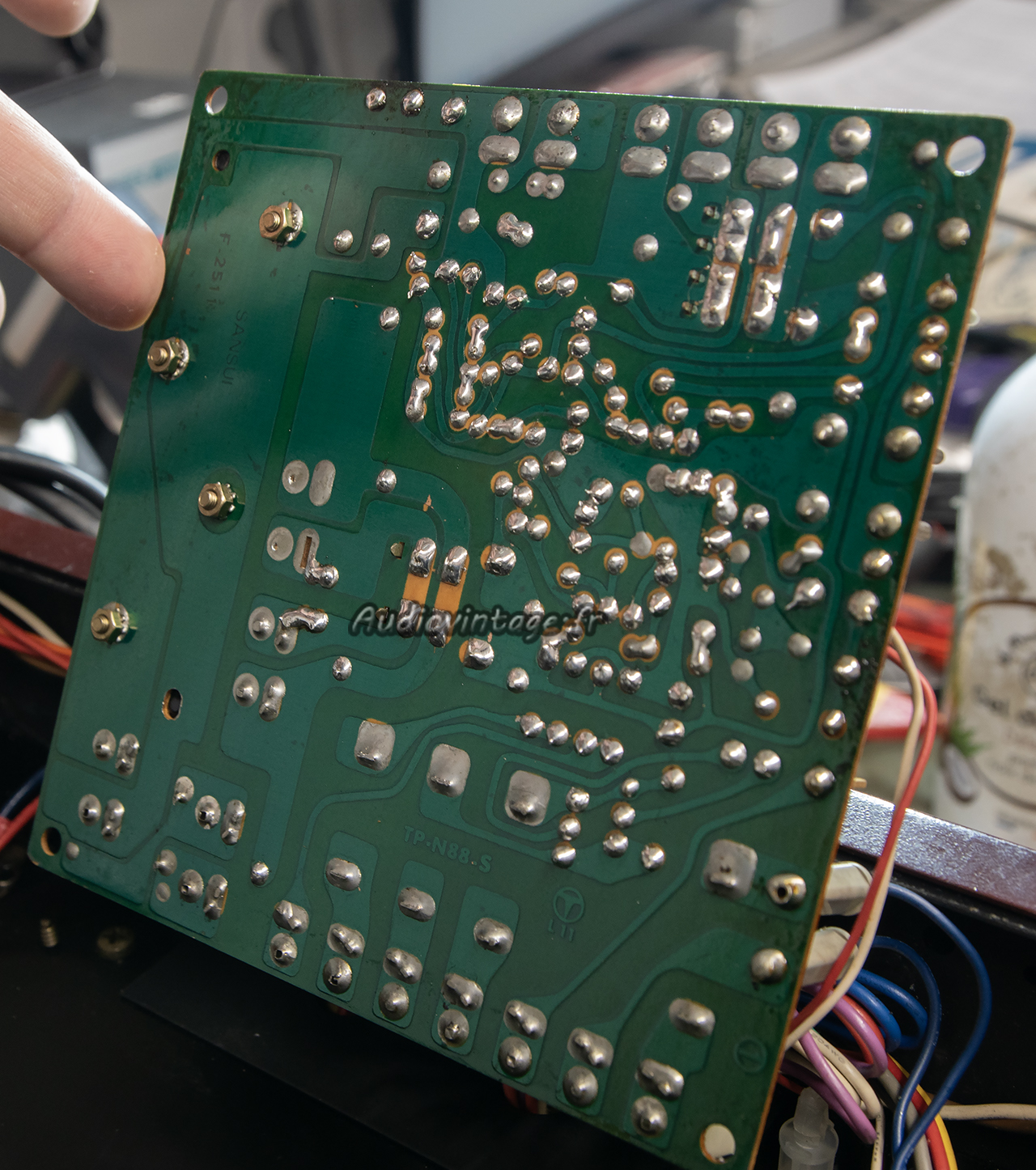

Comme vous pouvez le voir, toutes les soudures en questions ont été retirées.

Dans chaque trou, une patte de composant, puis soudure de chaque côté du circuit. Maintenant les contacts sont francs et on n’y reviendra pas.

Le second canal reçoit des soins identiques. 12 transistors de puissances neufs prennent place dans l’appareil.

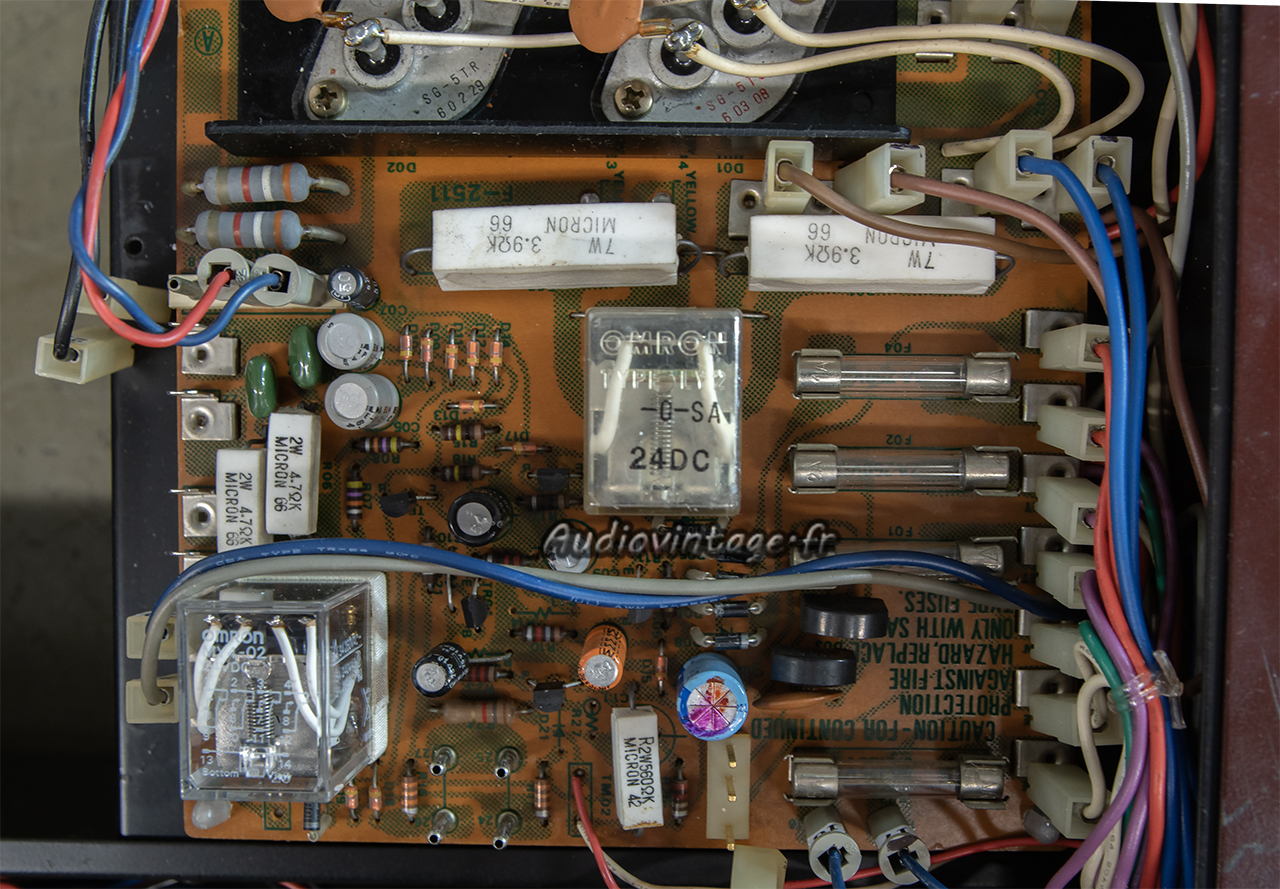

Le circuit d’alimentation et de protection.

Dessous, on peut voir les interventions précédentes, ce n’est pas bien propre tout ça…

C’est mieux non ?

Condensateurs chimiques neufs, le relais original encore en place a vu ses contacts désoxydés.

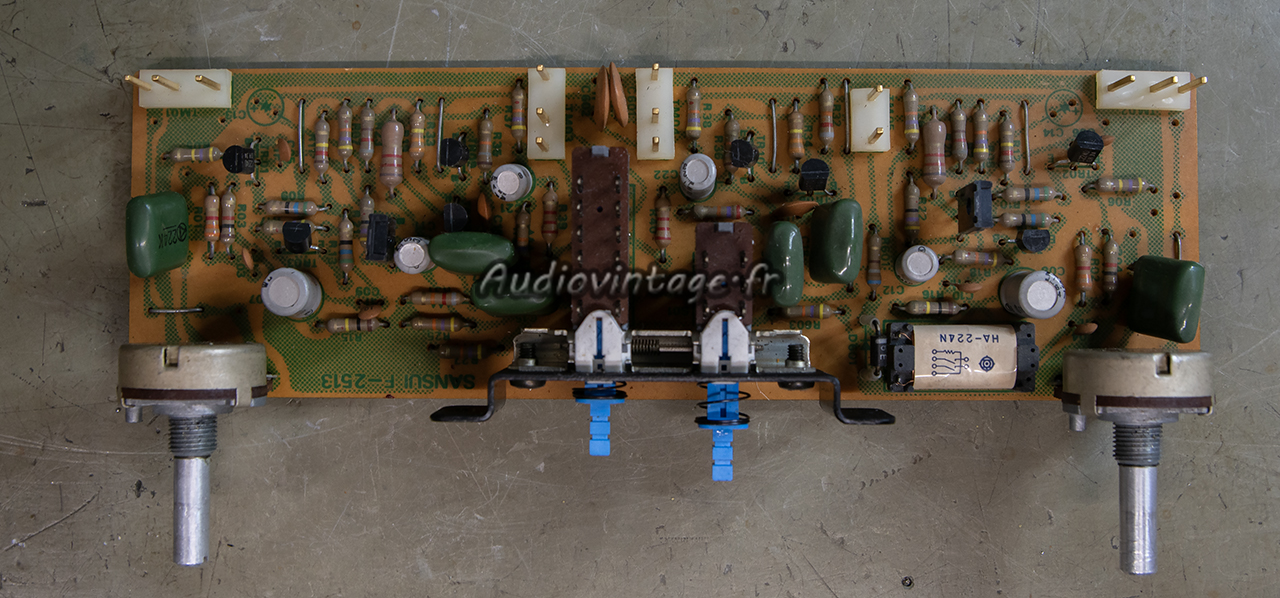

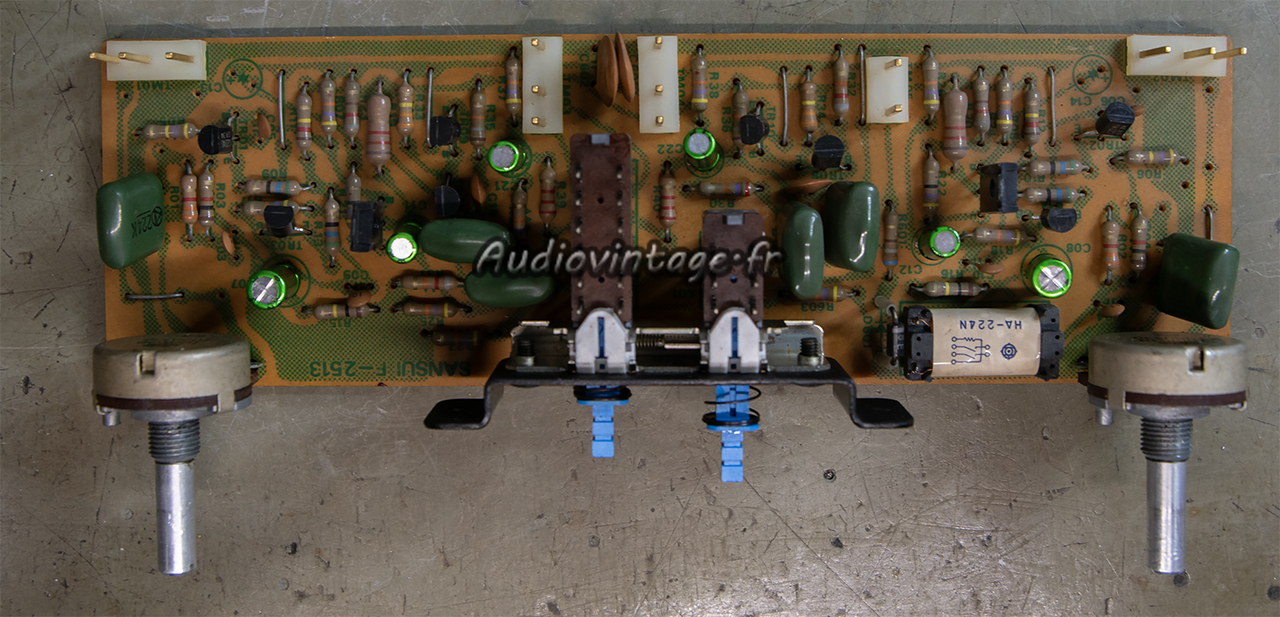

Le circuit filtre qui supporte aussi les potentiomètres de gain et un relais de muting.

Condensateurs chimiques neufs et commandes nettoyées.

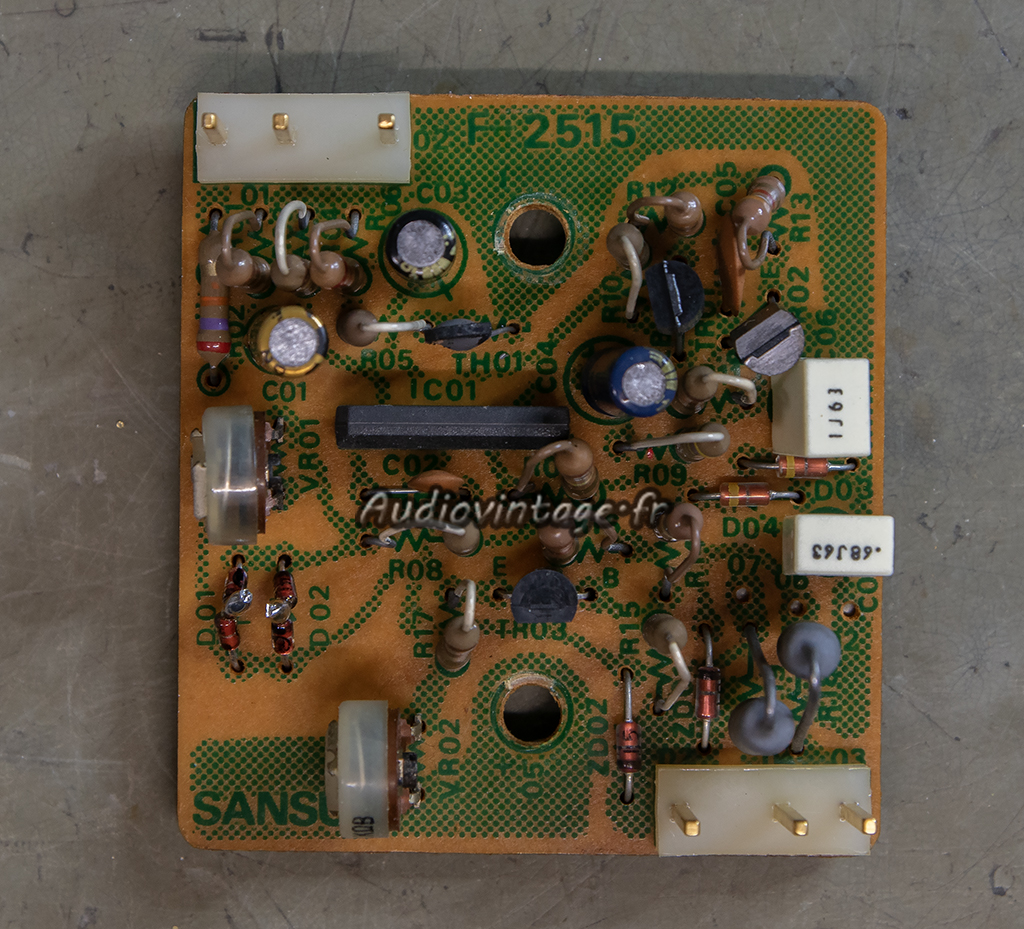

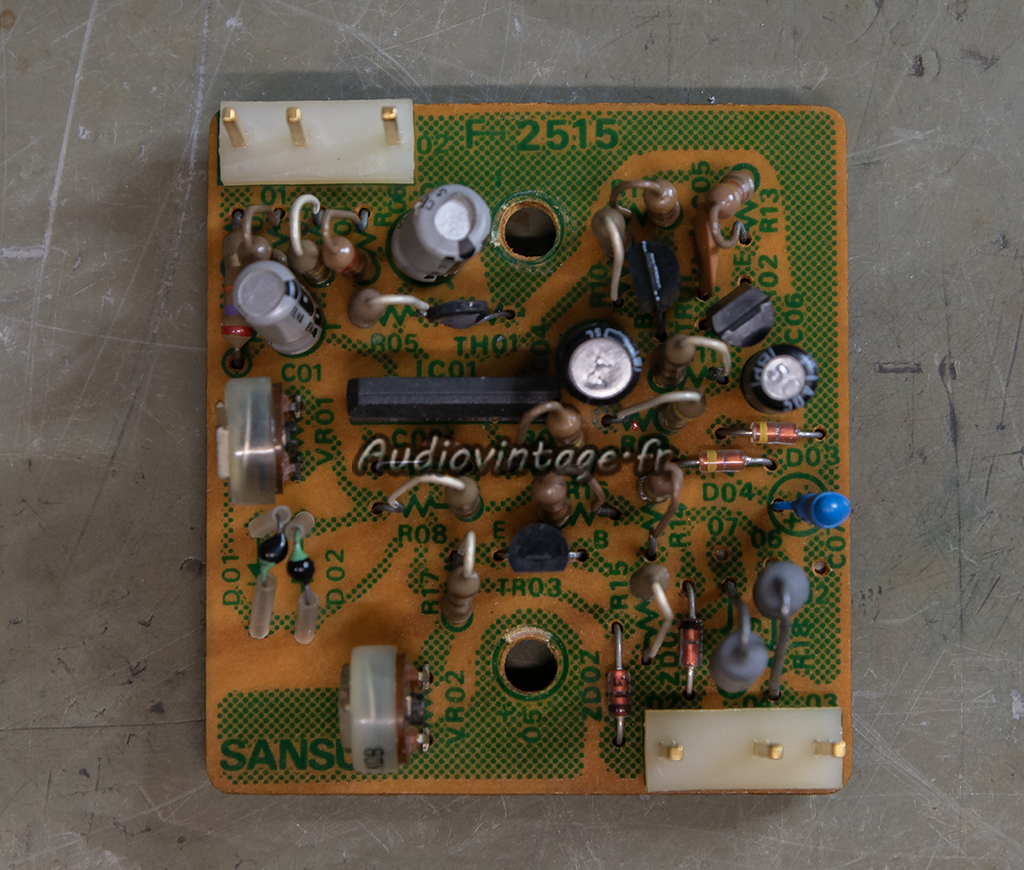

Un des deux circuits de gestion des vumètres.

Les condensateurs chimiques, et certains transistors et diodes ont été remplacés.

Suite au retour de l’appareil chez son propriétaire, un des deux vumètres n’a jamais voulu reprendre vie.
Les tests indiquent un souci mécanique sur le vumètre en lui-même. Si vous êtes en possession d’un vumètre fonctionnel pour un BA-3000, n’hésitez pas me contacter, je vous mettrais en relation avec le propriétaire. Merci pour lui !

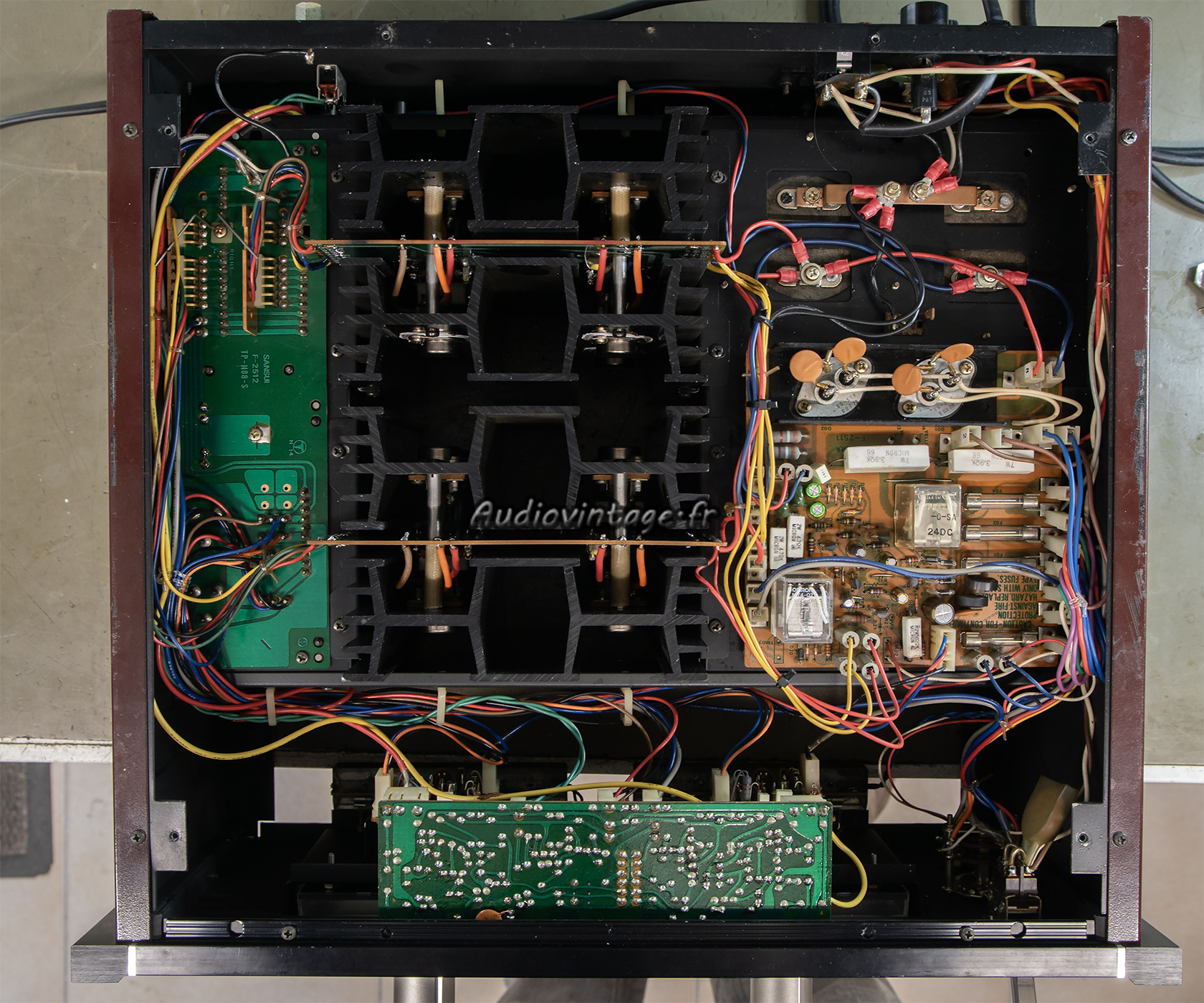

Je remonte le tout, les courants de repos et offsets sont ajustés, les vumètres calibrés.
Terminé !

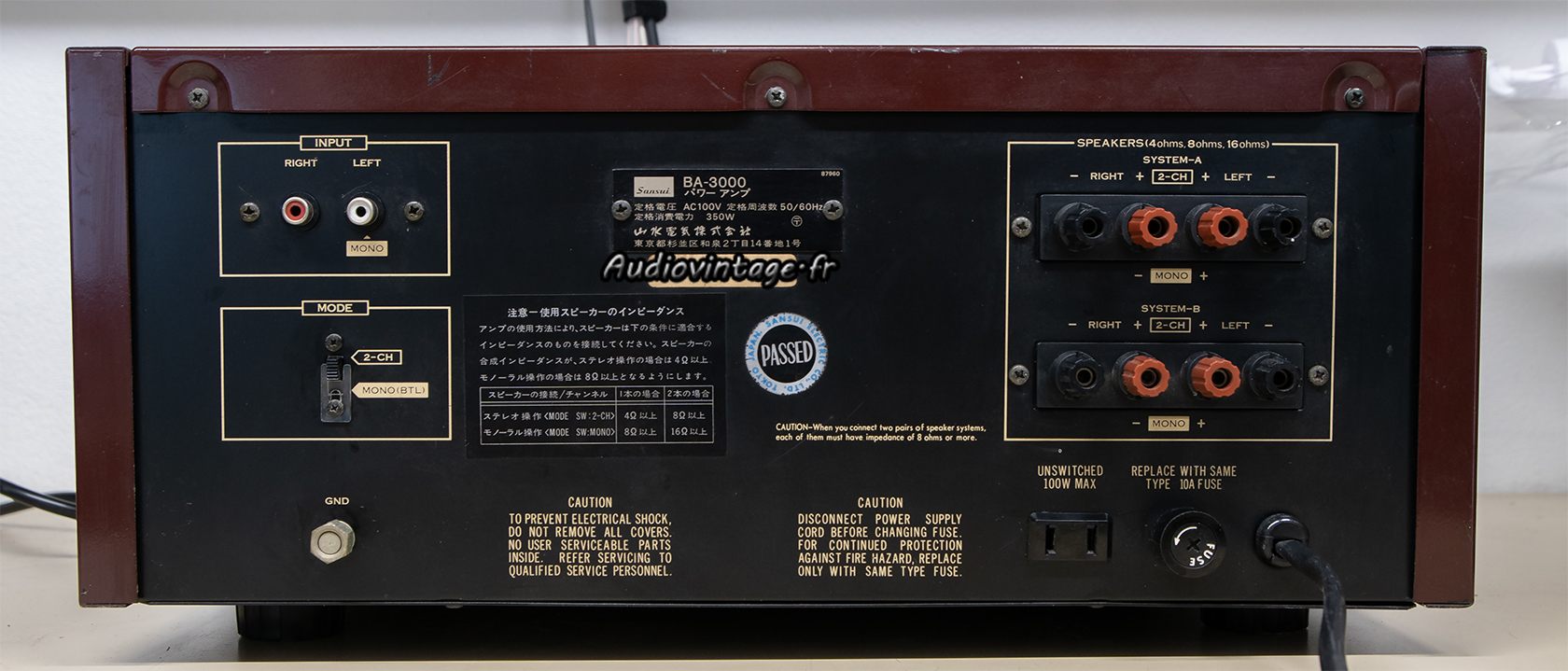

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures :

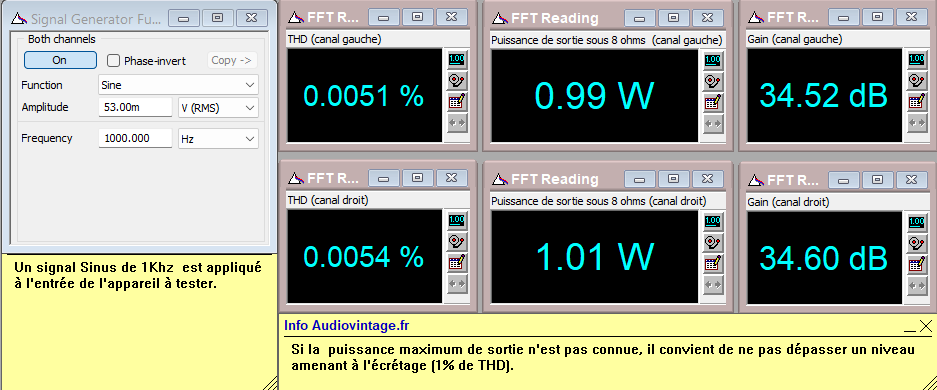

Distorsion à 2x1w sous 8 ohms.

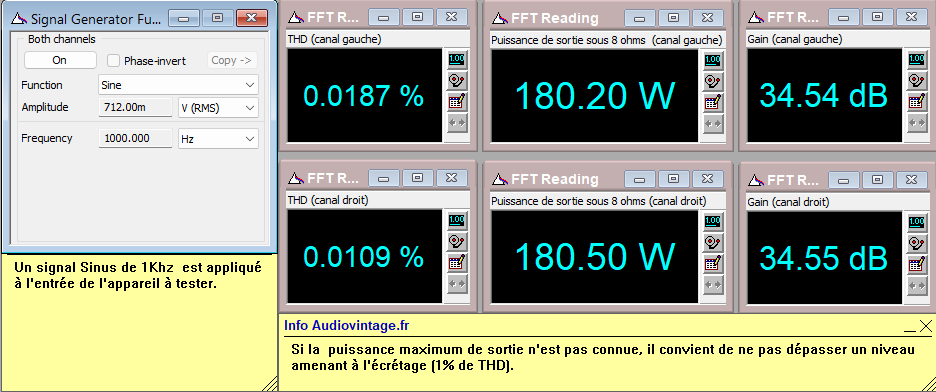

Distorsion à 2x180w sous 8 ohms.

Réponse en fréquence à 2x1w sous 8 ohms.

Réponse en fréquence à 2x1w sous 8 ohms, filtre subsonic activé.

Rapport signal bruit à 2x1w sous 8 ohms.

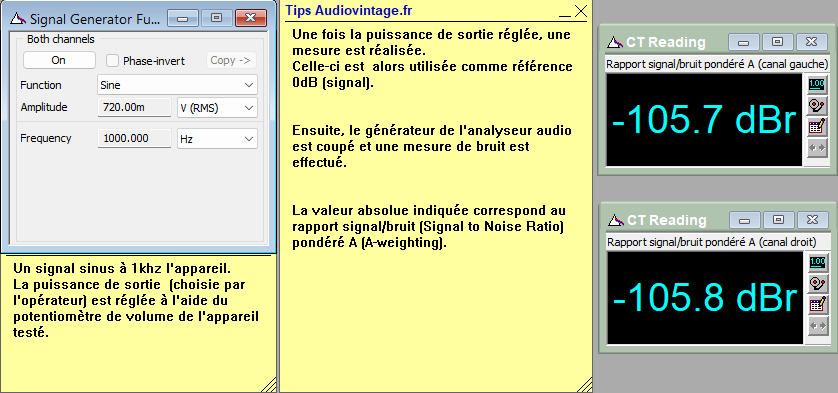

Rapport signal bruit à 2x180w sous 8 ohms.

Les mesures à l’oscilloscope :

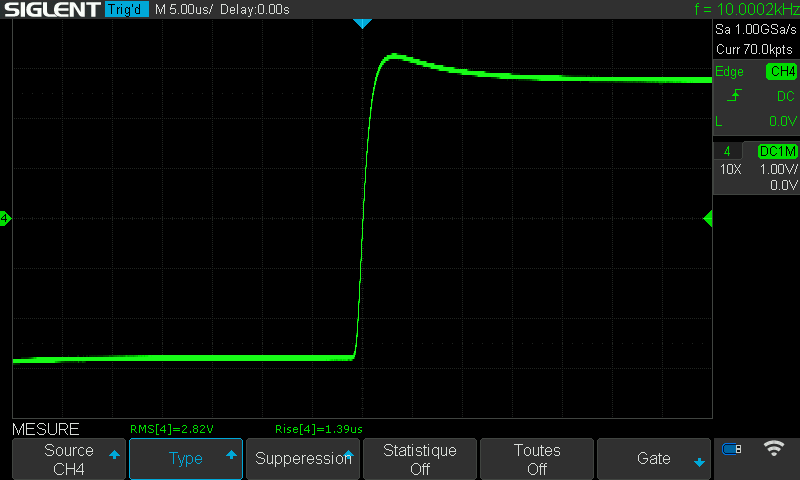

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

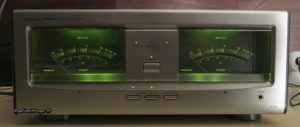

Et si vous faisiez réparer et/ou réviser votre Sansui ? : L’atelier Audiovintage
