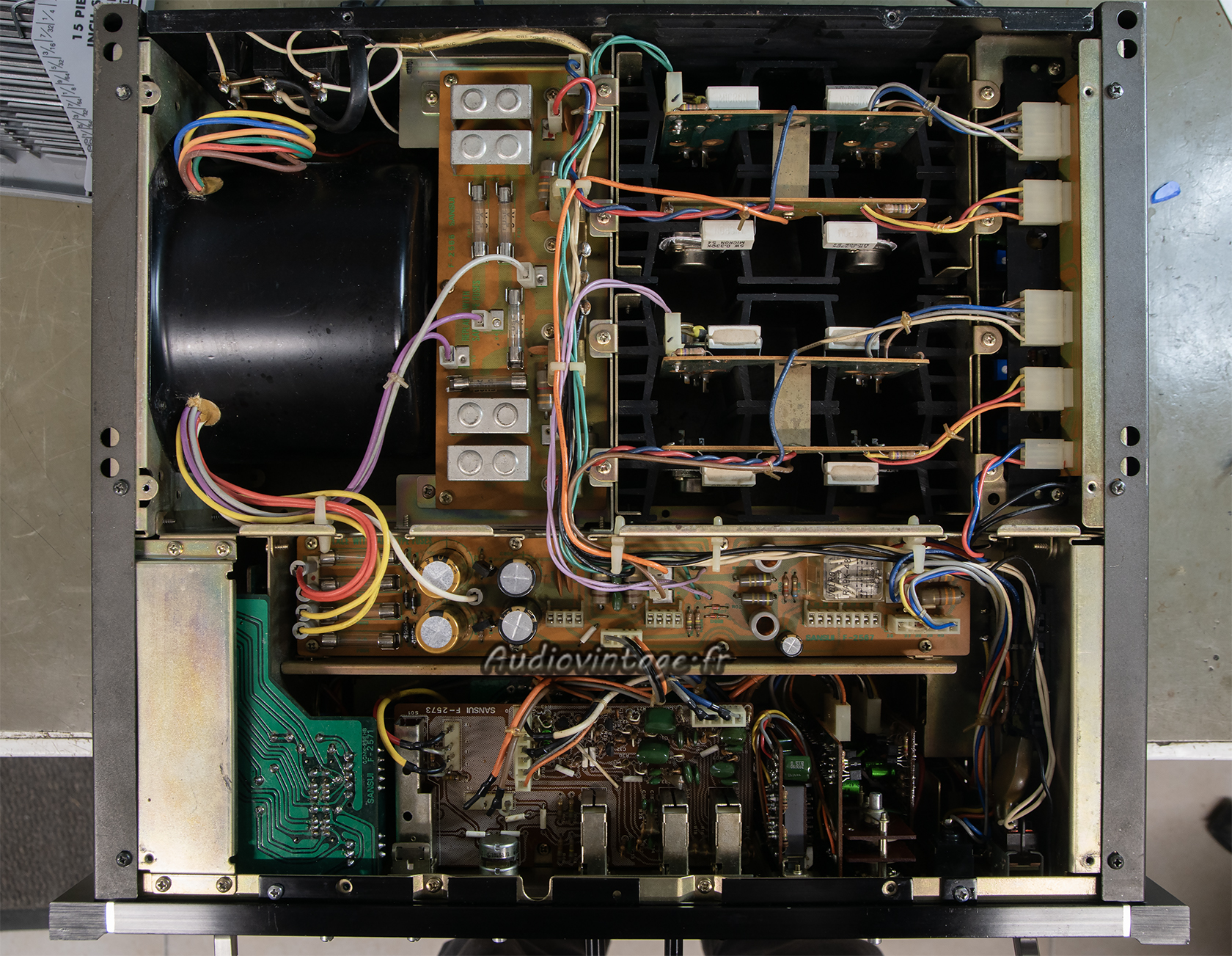

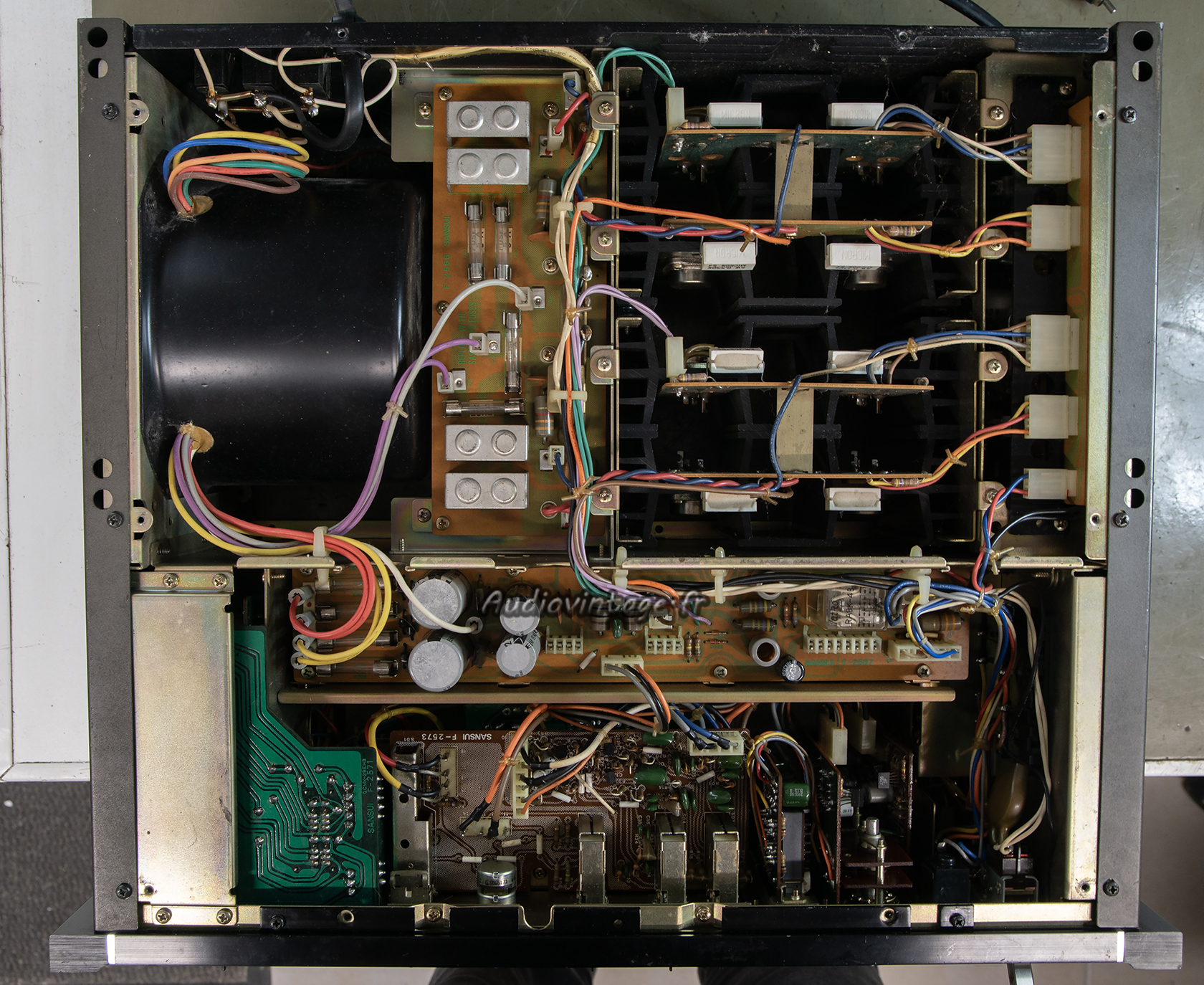

Voici un Sansui AU-9900 bien mal en point, il va avoir droit à une restauration complète à l’atelier Audiovintage !
L’appareil est en panne, un fusible est HS sur le circuit d’alimentation, et il n’est pas mort par hasard, une diode de redressement est ouverte.
De multiples connecteurs femelles ont été coupés puis les fils soudés directement sur les connecteurs males.
C’est bien dommage quand on sait qu’un nettoyage suffit à résoudre de possibles mauvais contacts dans ces connecteurs, mais bien sûr, c’est plus long que de donner des coups de pinces coupantes…

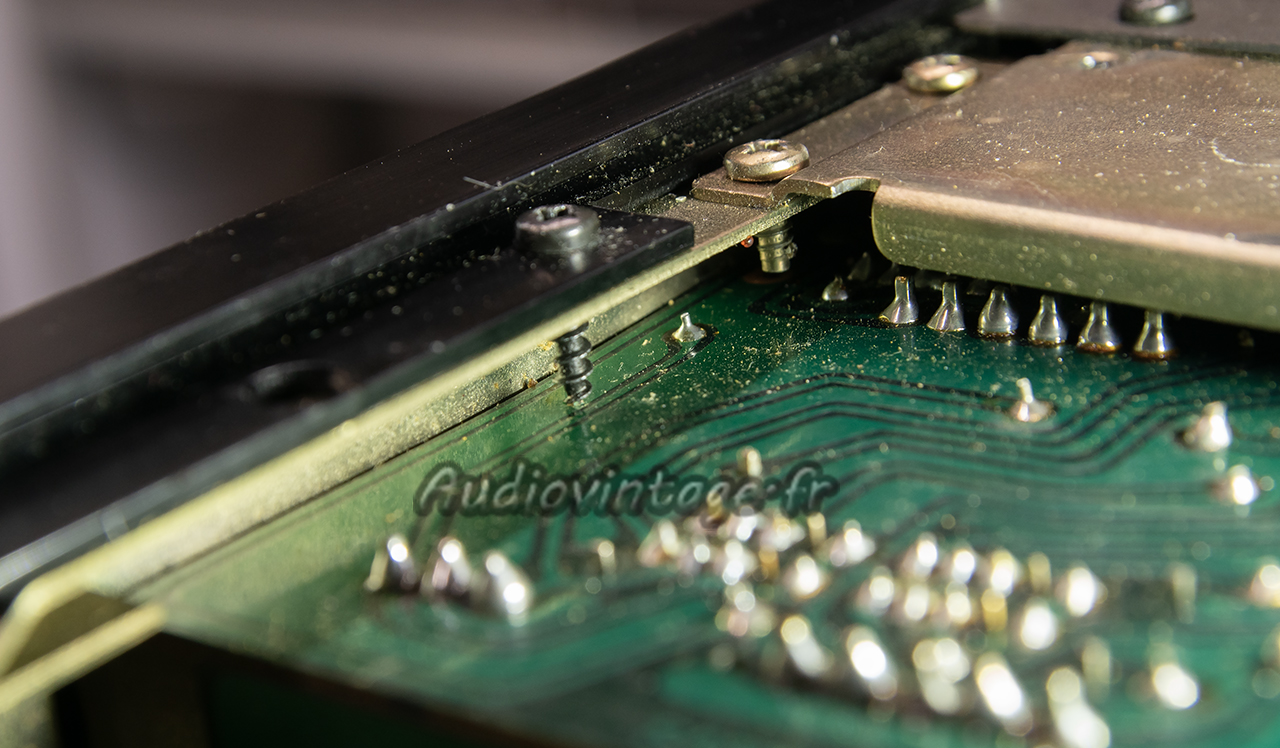

Enfin, le tout a été remonté plus ou moins bien, avec de la visserie inadéquate, et une vis trop longue au mauvais endroit, voici ce que ça donne. Heureusement, les dégâts sont minimes sur le circuit imprimé.

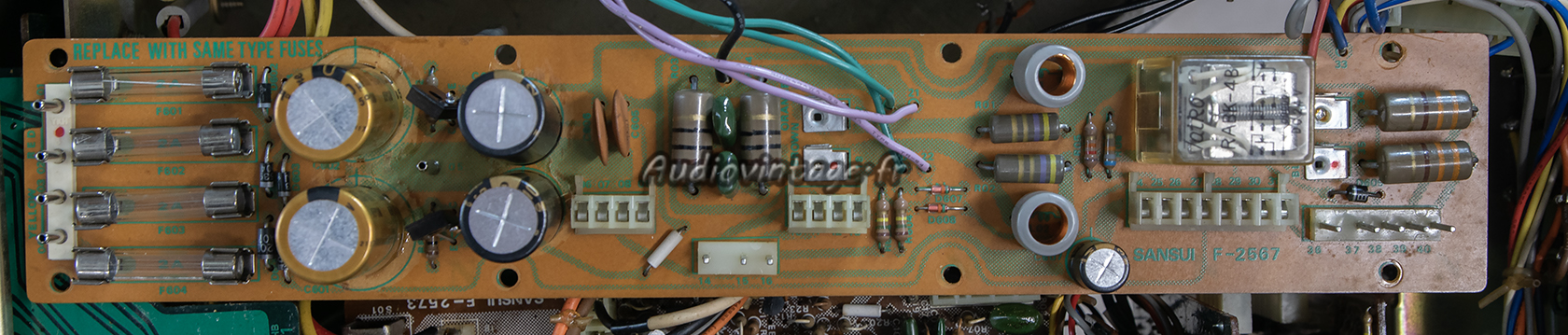

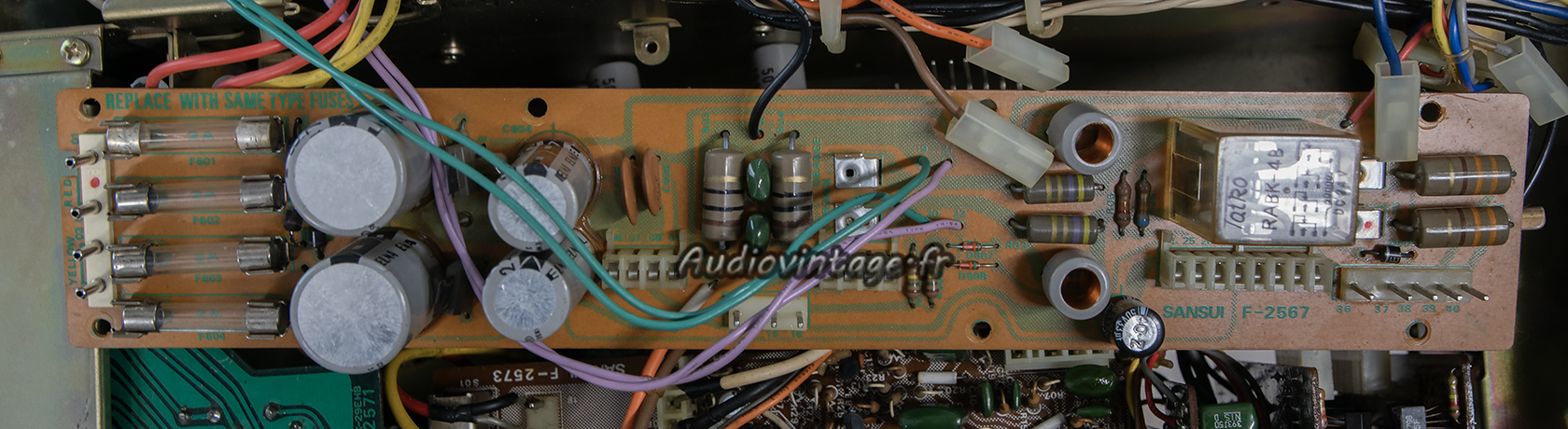

Je commence par le circuit d’alimentation en panne.
Fusible HS remplacé, tout comme 4 diodes, les transistors et les condensateurs chimiques.
Le relais à été ouvert et ses contacts désoxydés.

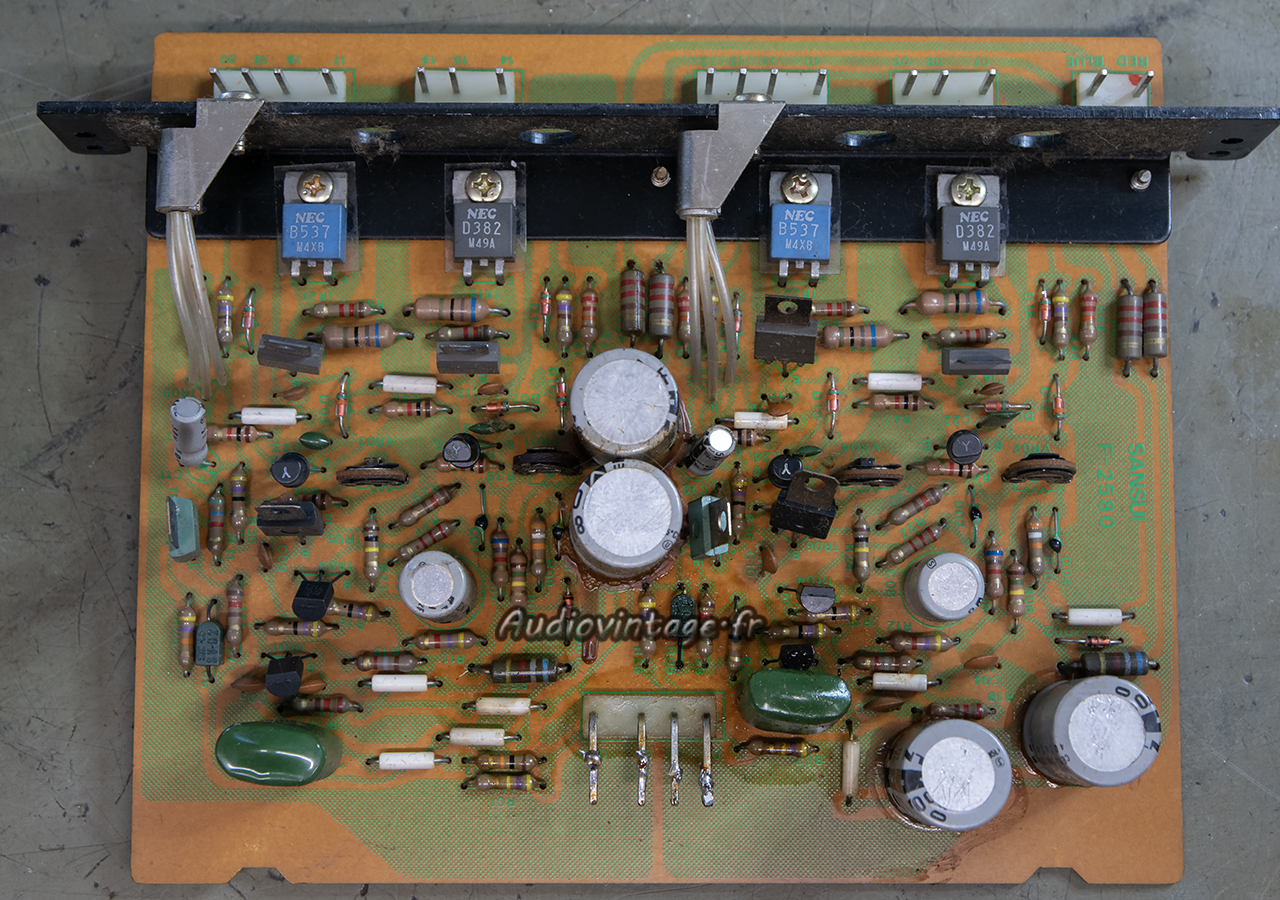

Le circuit driver.

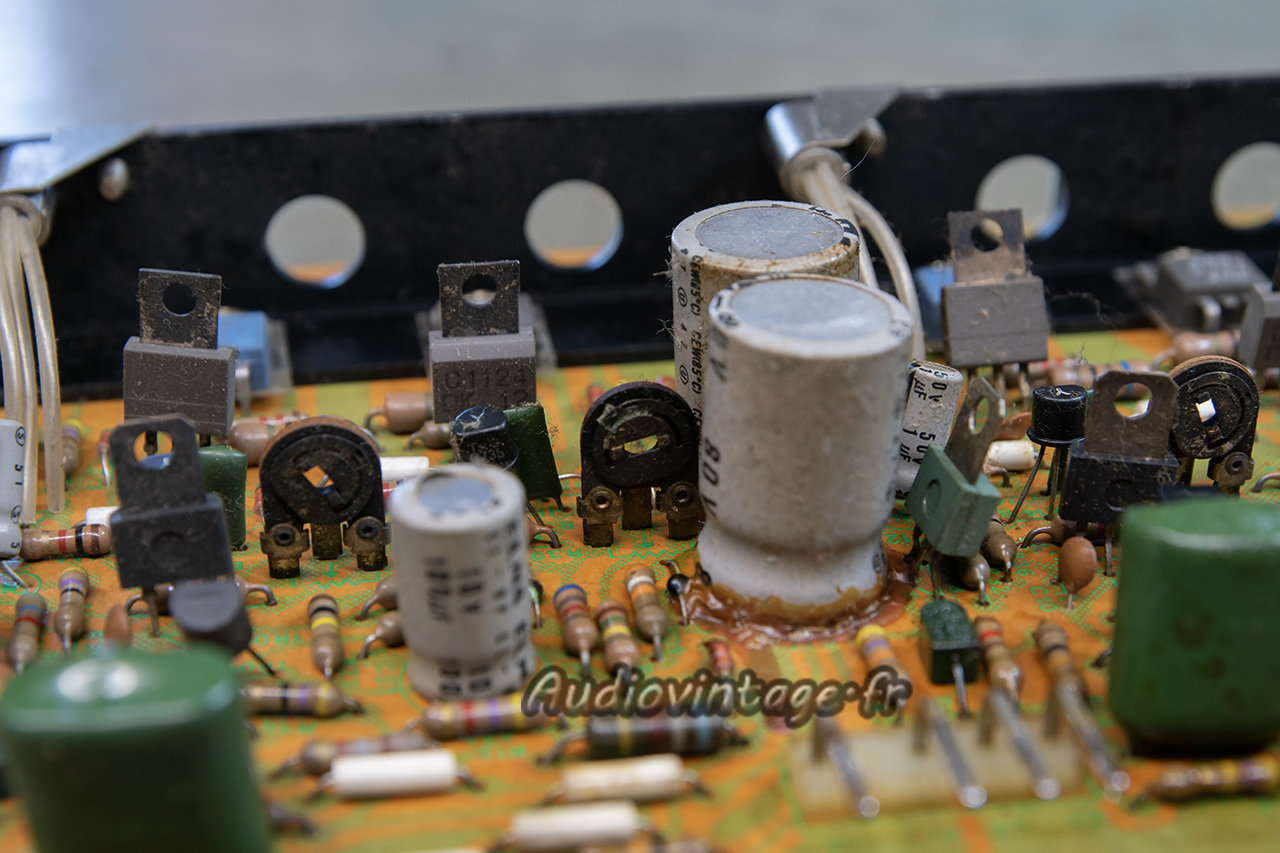

On change de vue et c’est moins bien…Les résistances ajustables sont oxydées, et la colle, si elle n’est pas encore corrosive partout, doit être retirée.

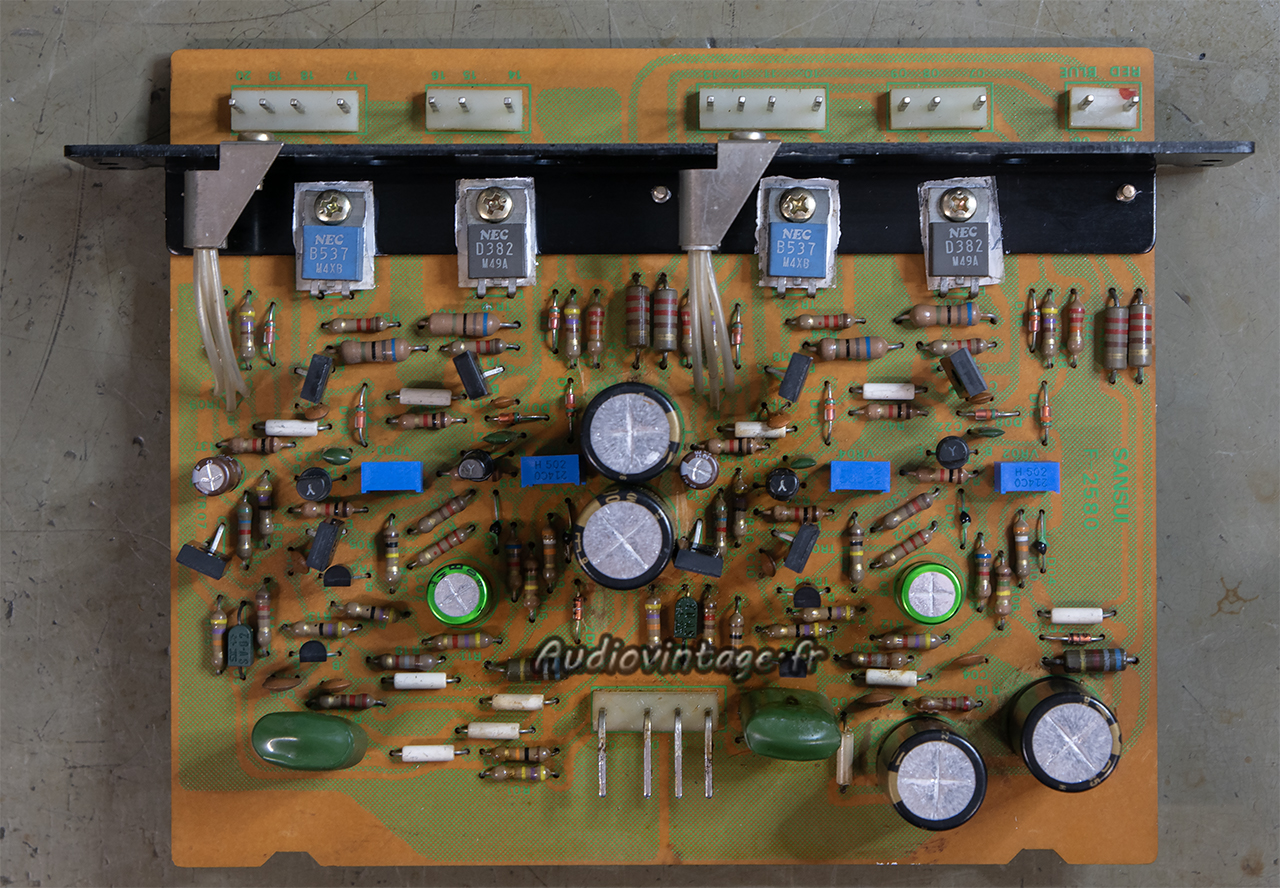

Une bonne partie des transistors sont remplacés tout comme l’ensemble des condensateurs chimiques et les résistances ajustables.

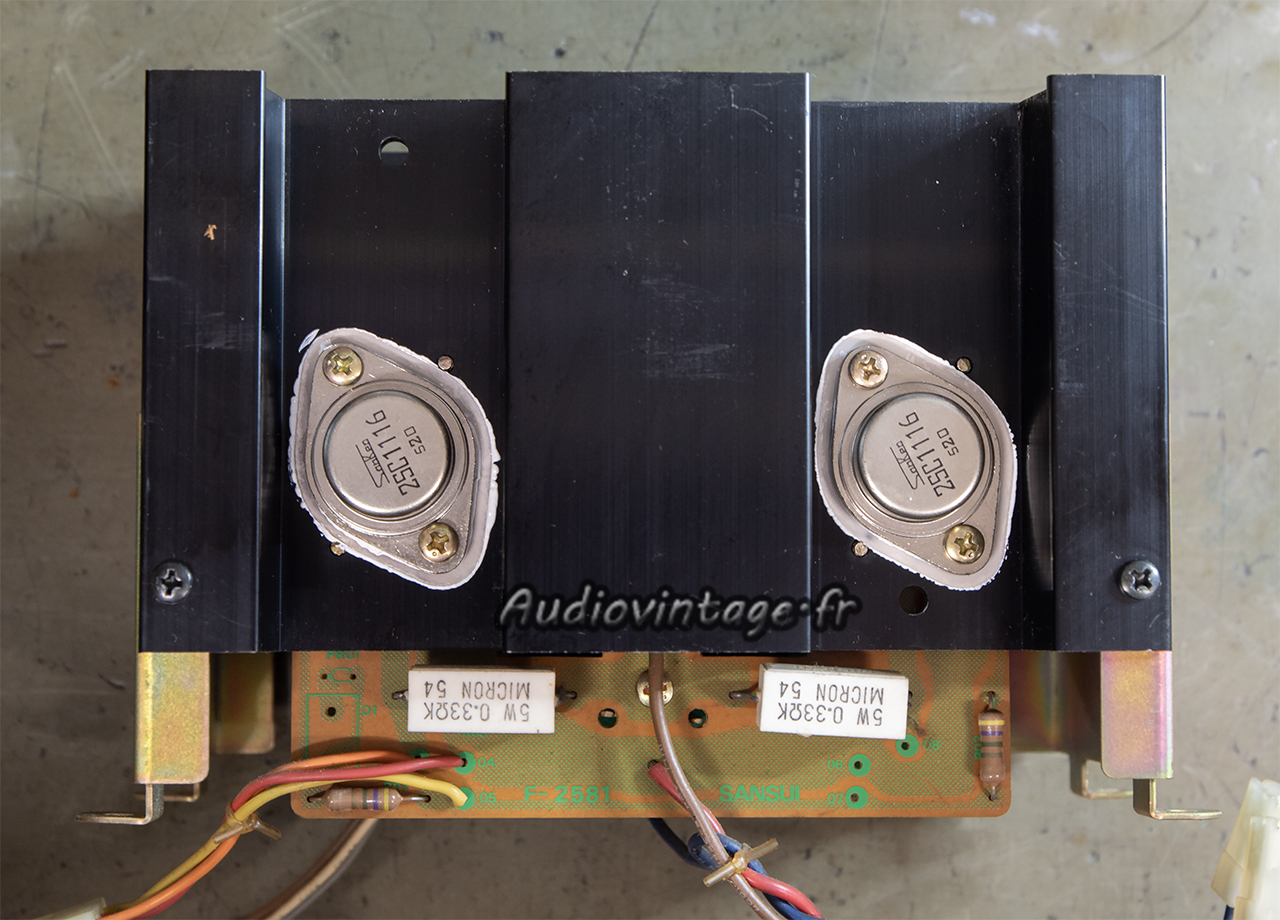

Les transistors de puissances ont été retirés, testés, puis remontés sur des isolants neufs et de la graisse fraiche.
L’étage phono.
Tous les transistors et tous les condensateurs chimiques sont neufs.

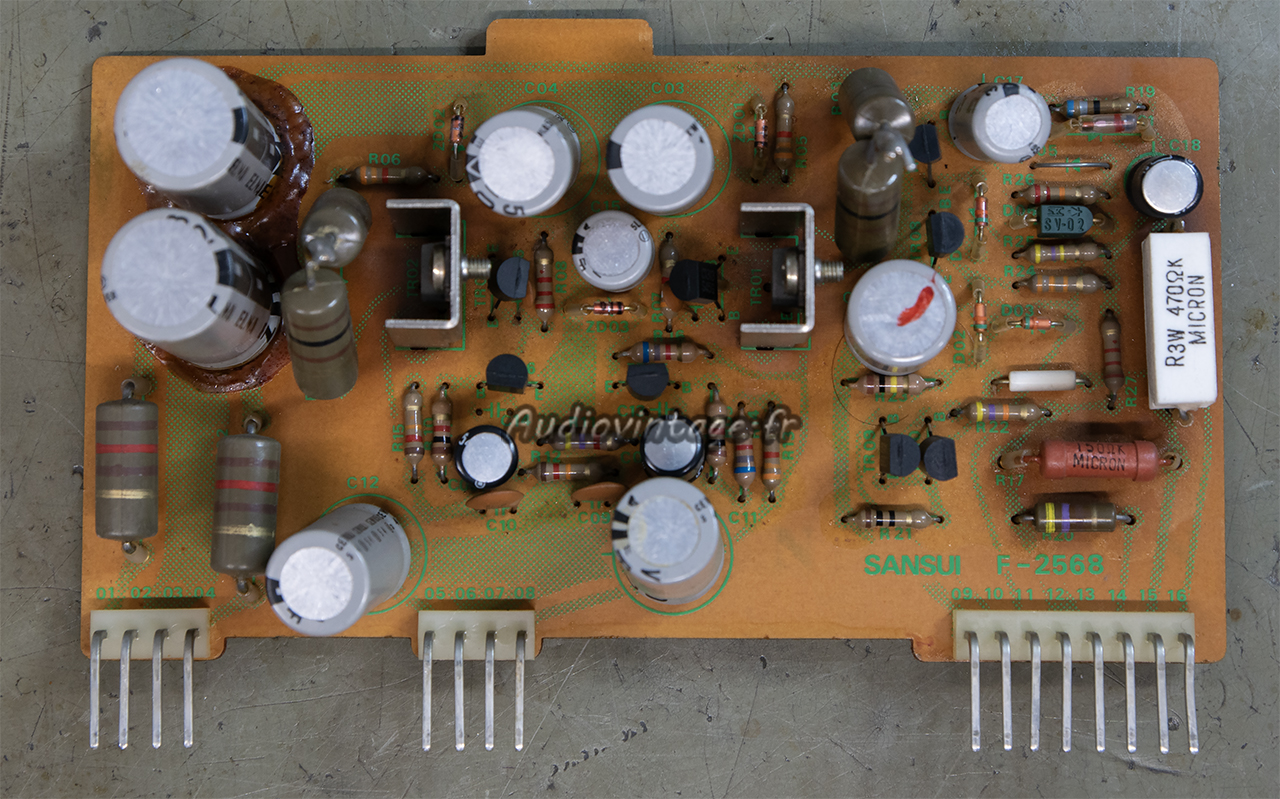

Le circuit d‘alimentation régulée.
Tous les condensateurs chimiques ainsi que la majorité des transistors sont remplacés.

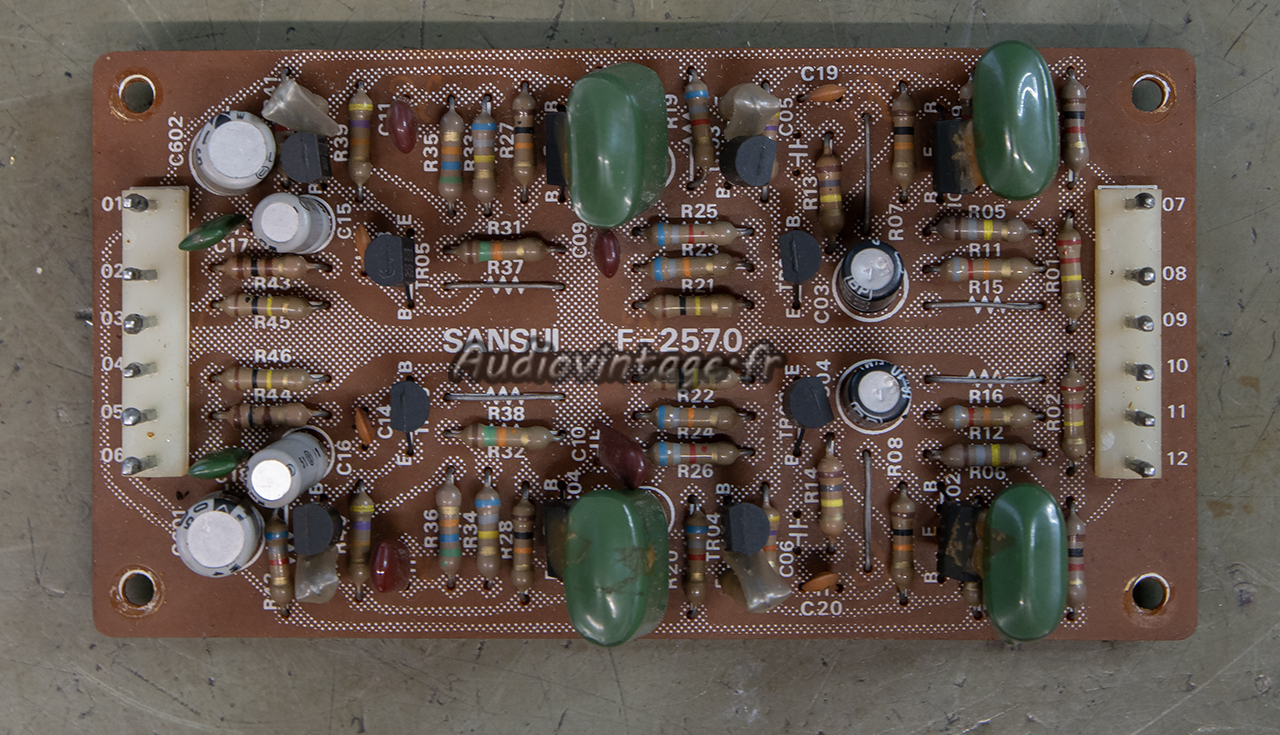

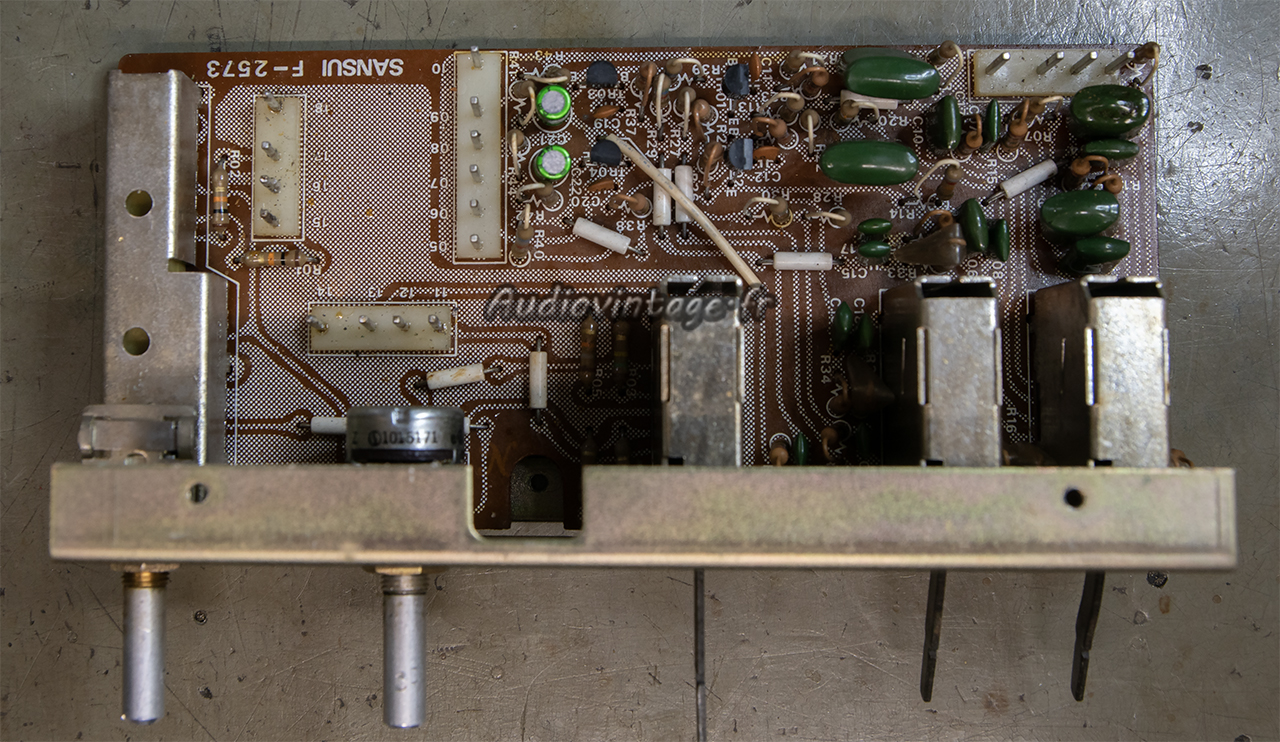

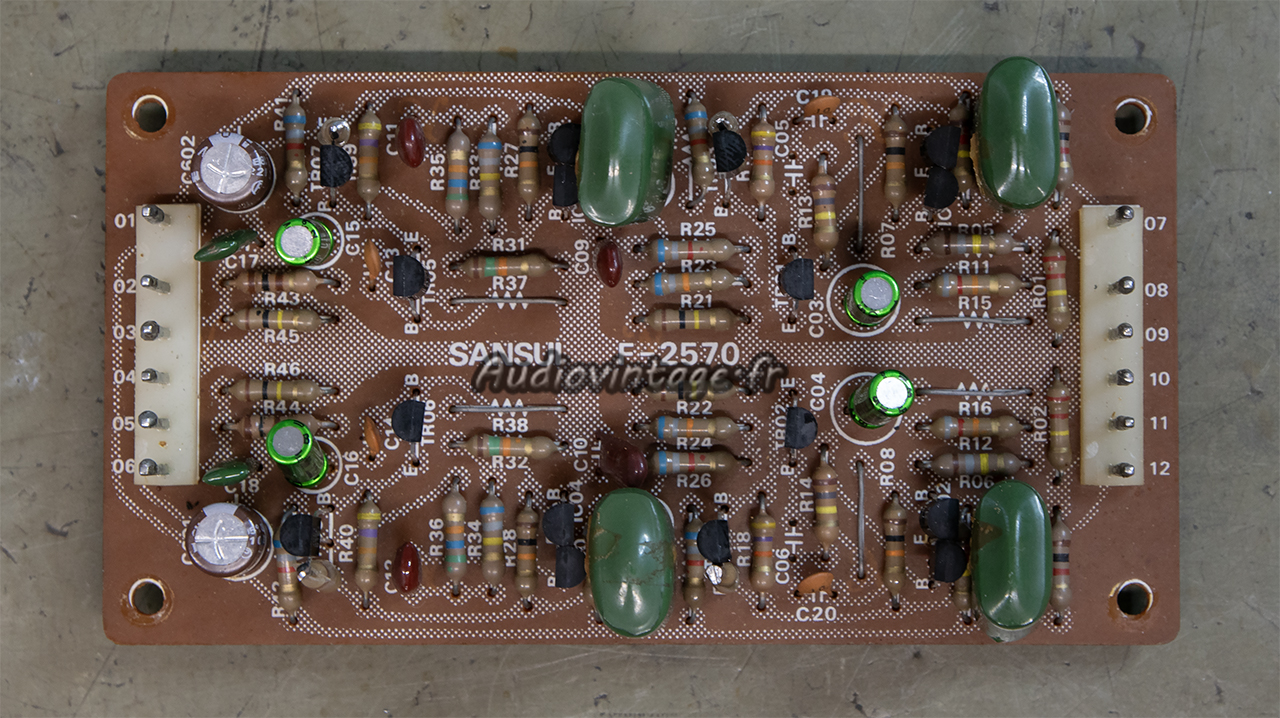

Le circuit des filtres.
Condensateurs chimiques et transistors neufs.

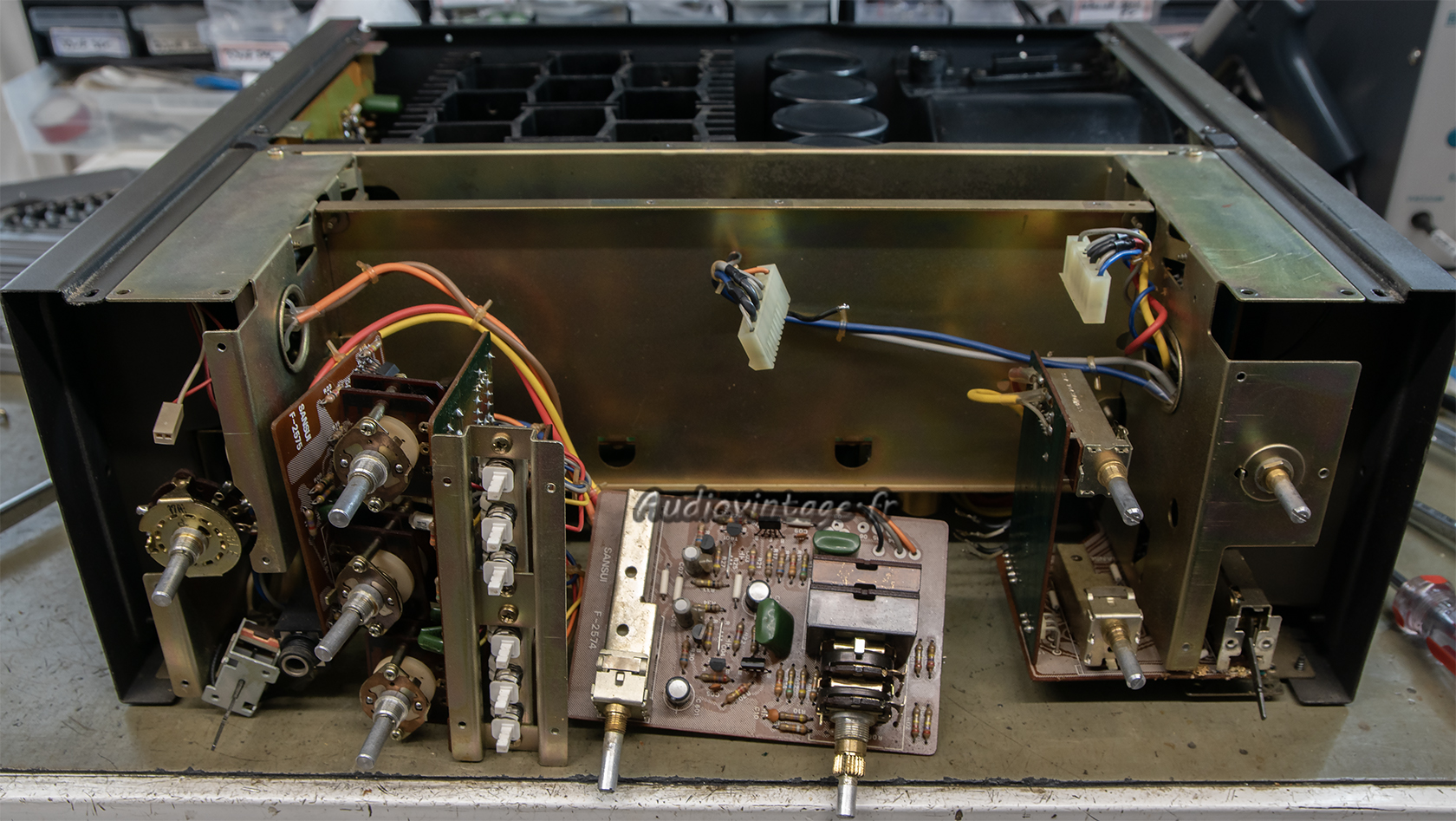

Démontage un peu plus poussé pour intervenir sur les circuits derrière la façade.

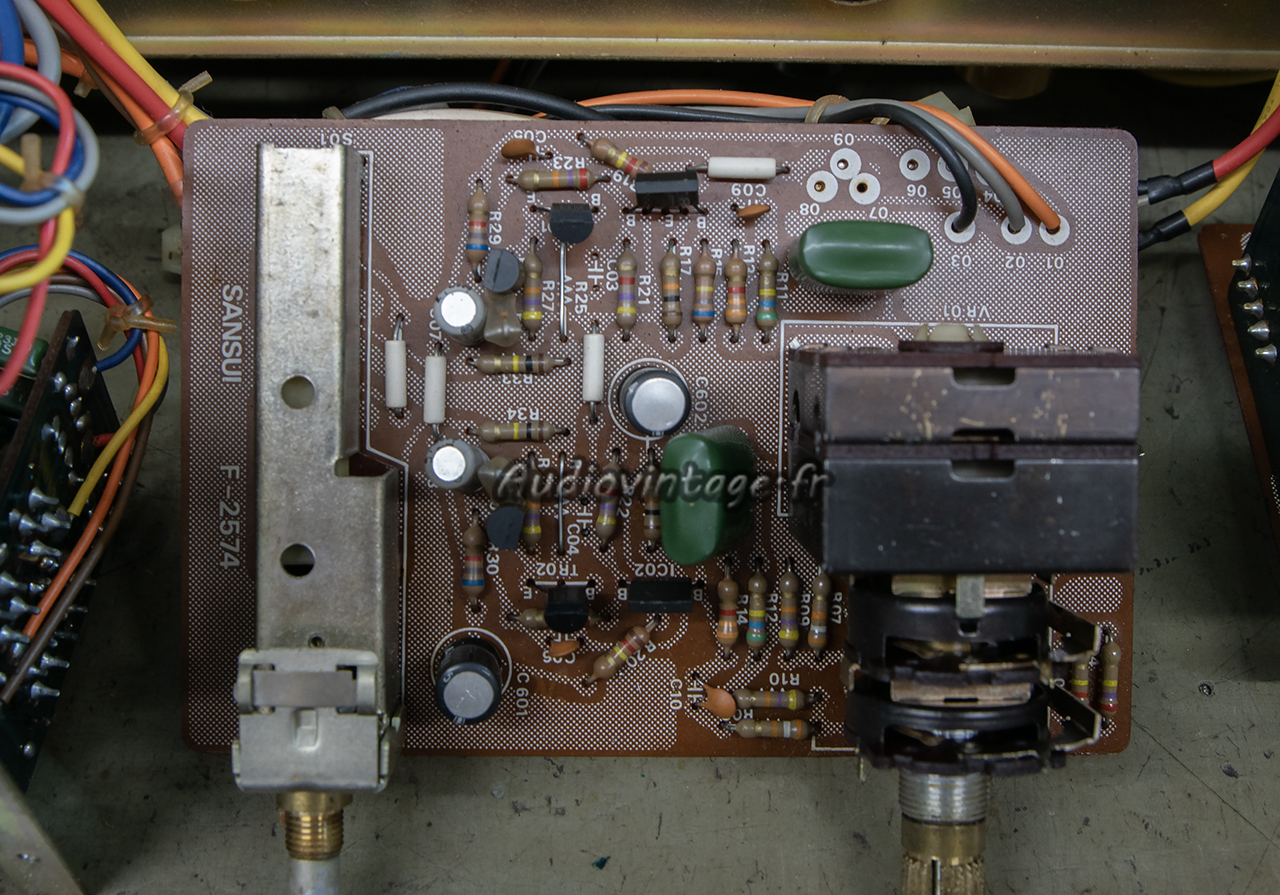

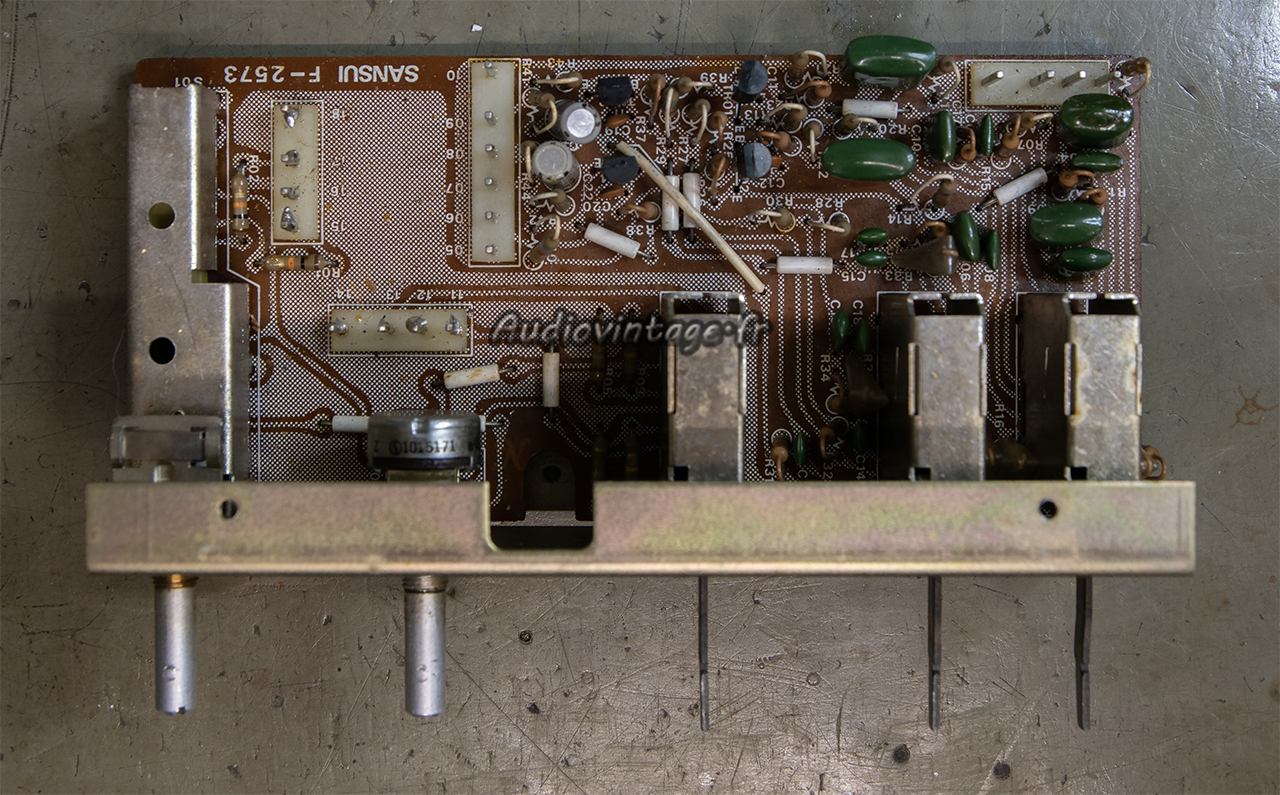

Le circuit buffer.
Condensateurs chimiques et transistors neufs.

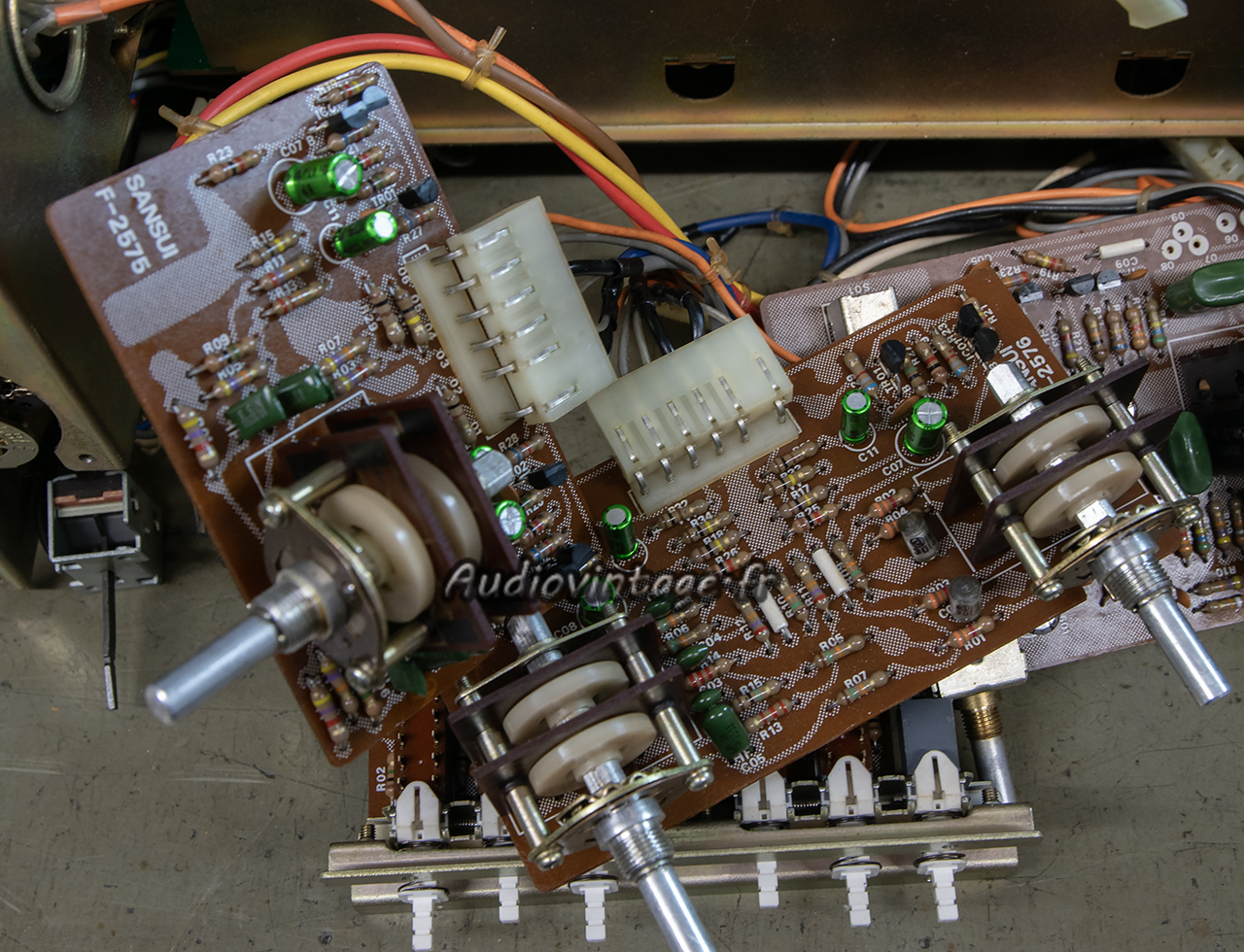

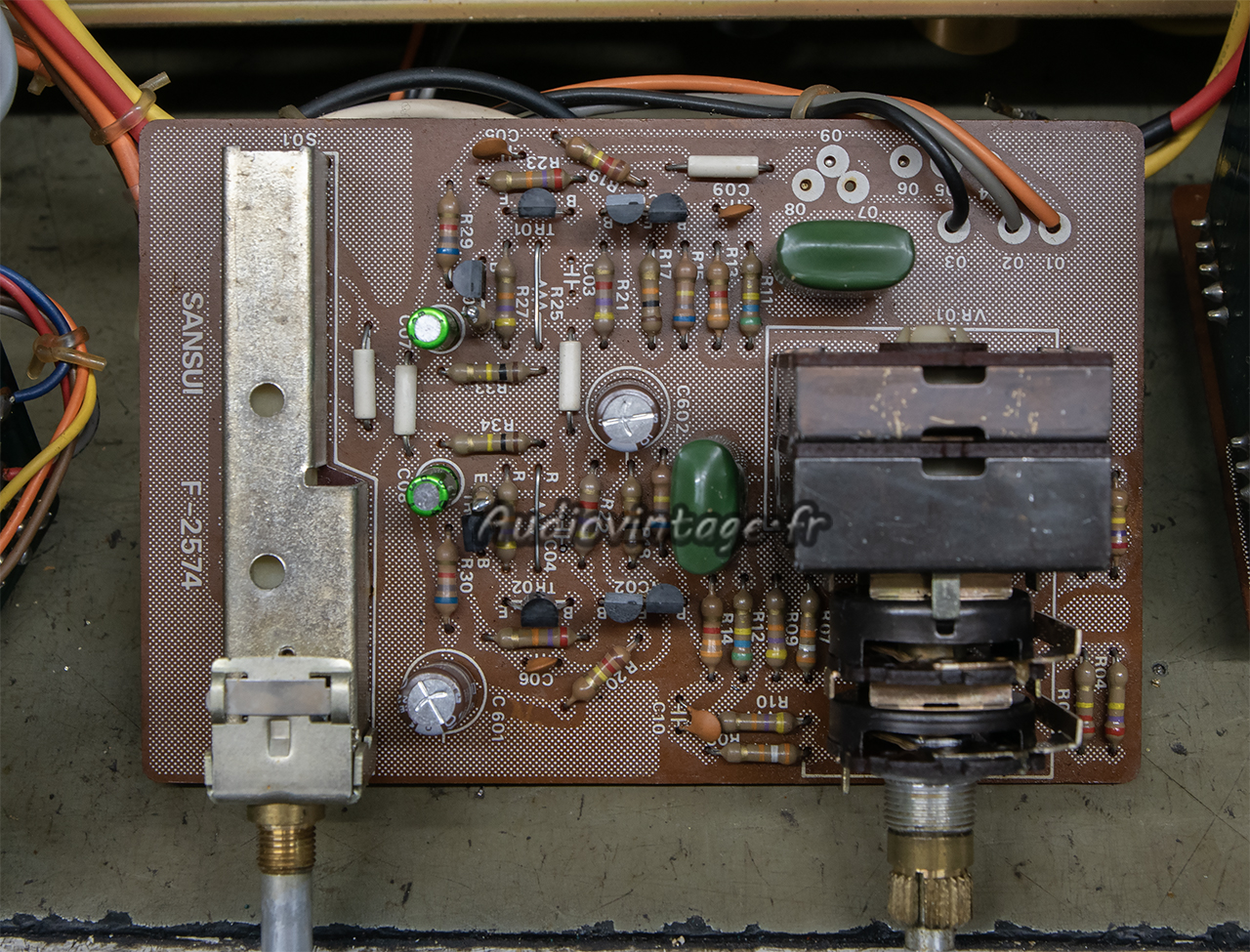

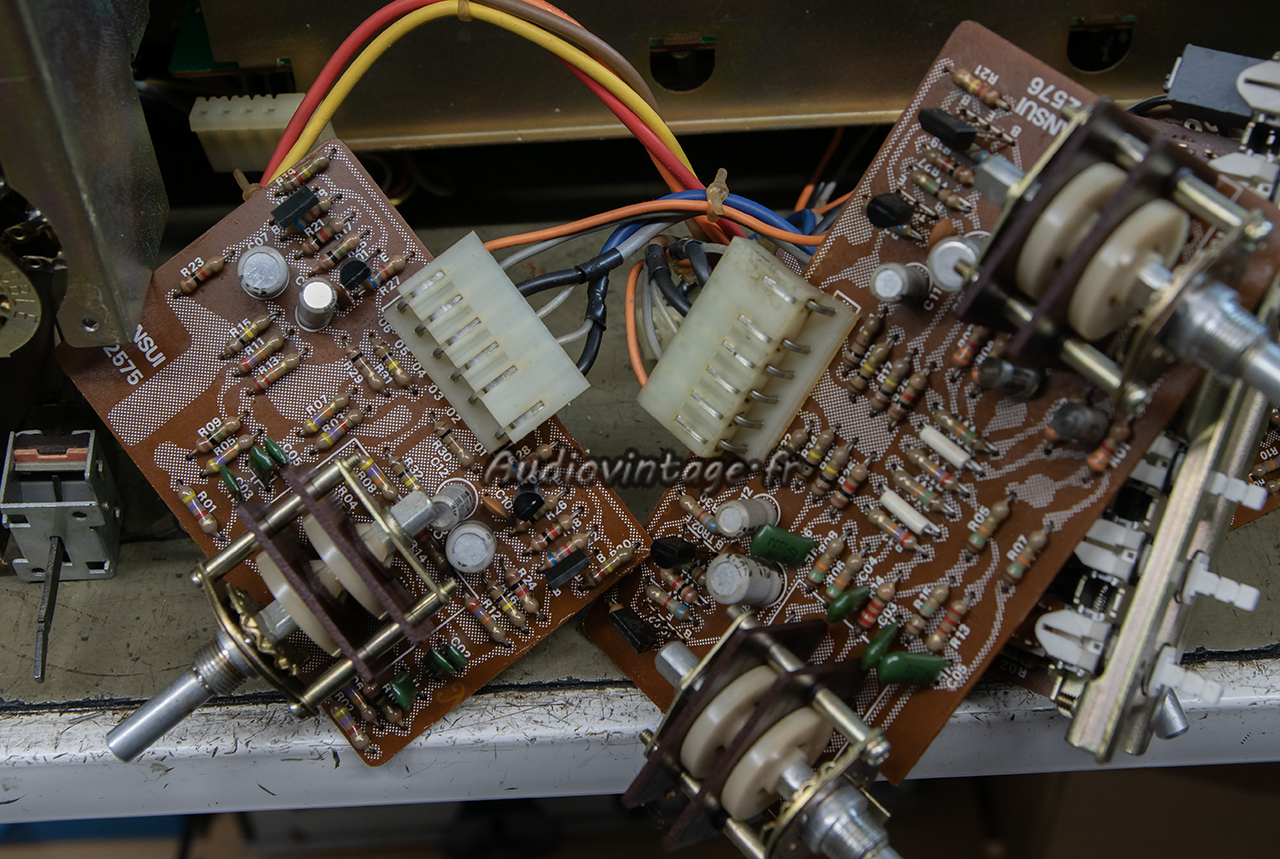

Les circuits de tonalité.
Condensateurs chimiques et transistors neufs également.

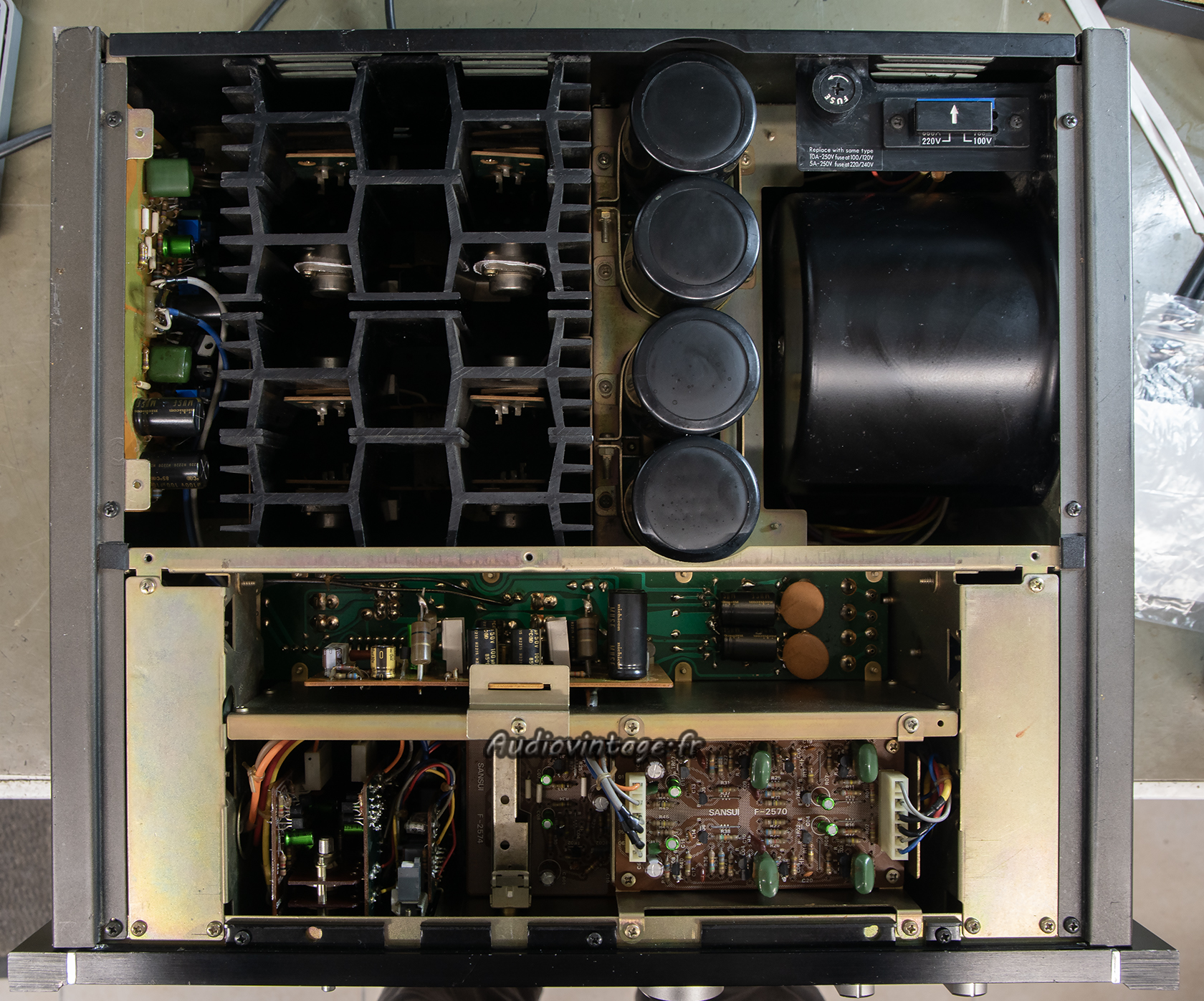

Le tout est remonté. Les condensateurs de filtrage d’alimentation originaux étant parfaits à la mesure, ils ne sont pas remplacés.
Les commandes ont été nettoyées lors des interventions sur les circuits.
Les réglages de courant de repos et d’offsets sont effectués.
Terminé !
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :

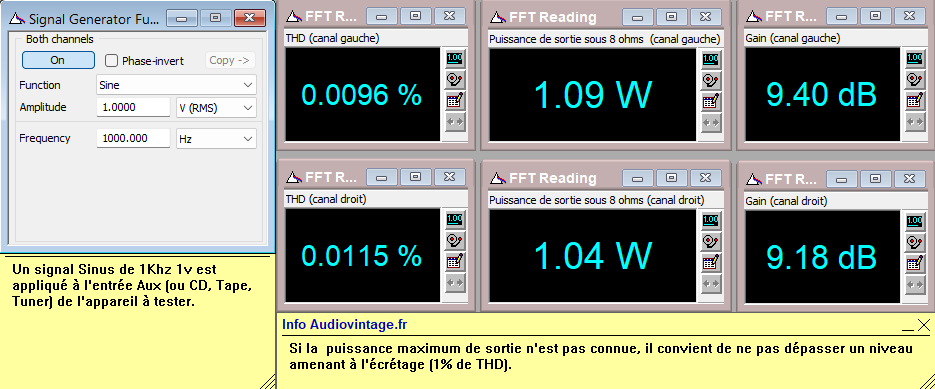

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x80w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

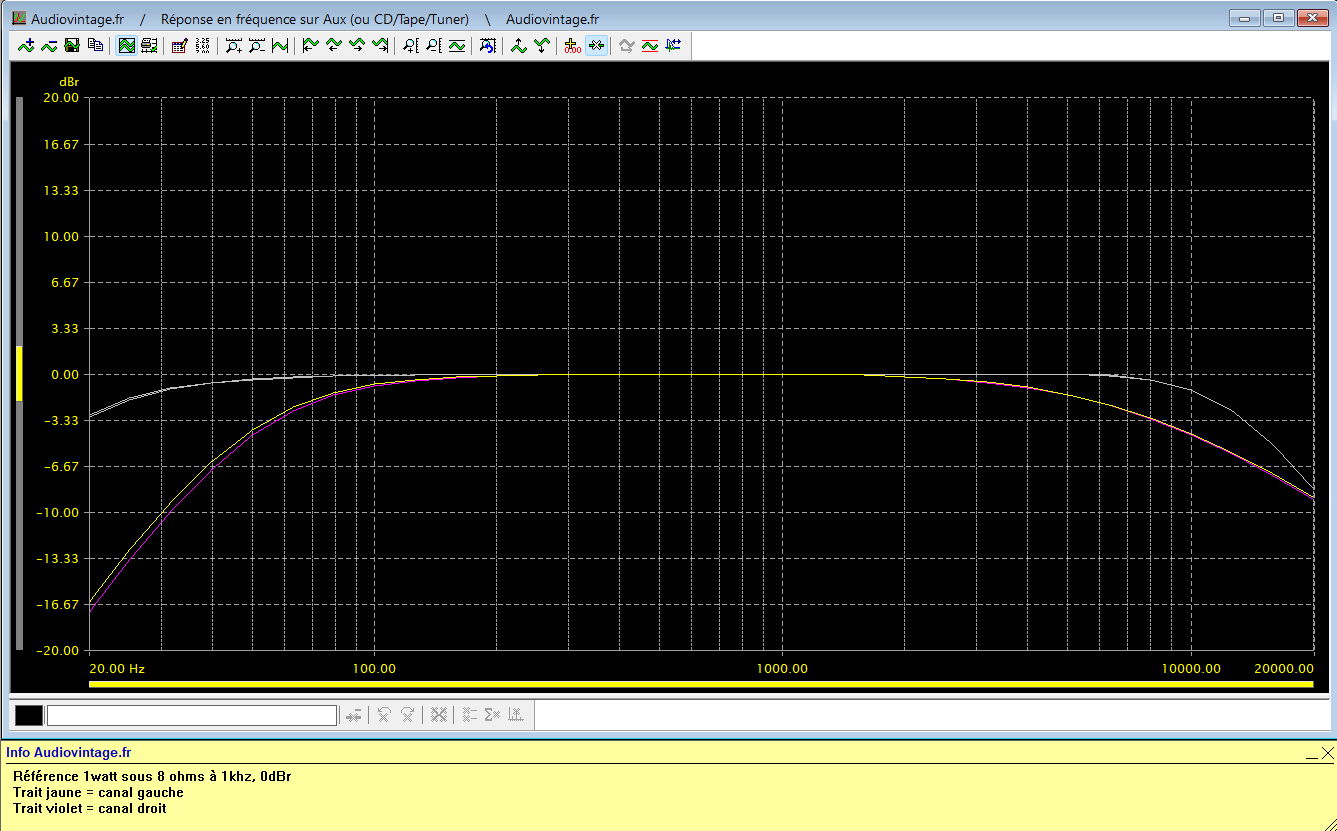

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

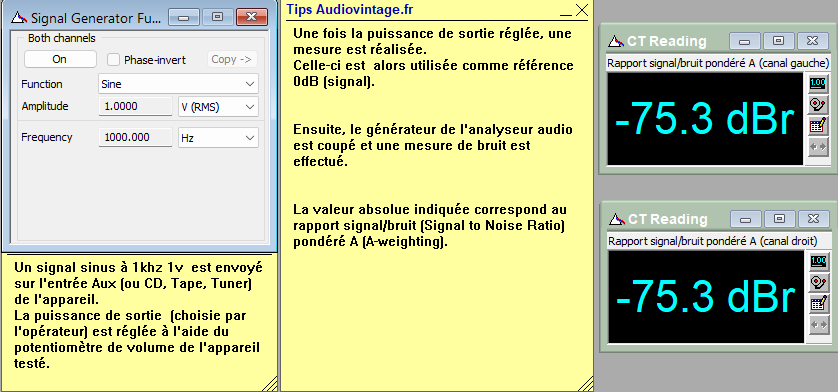

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x65w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

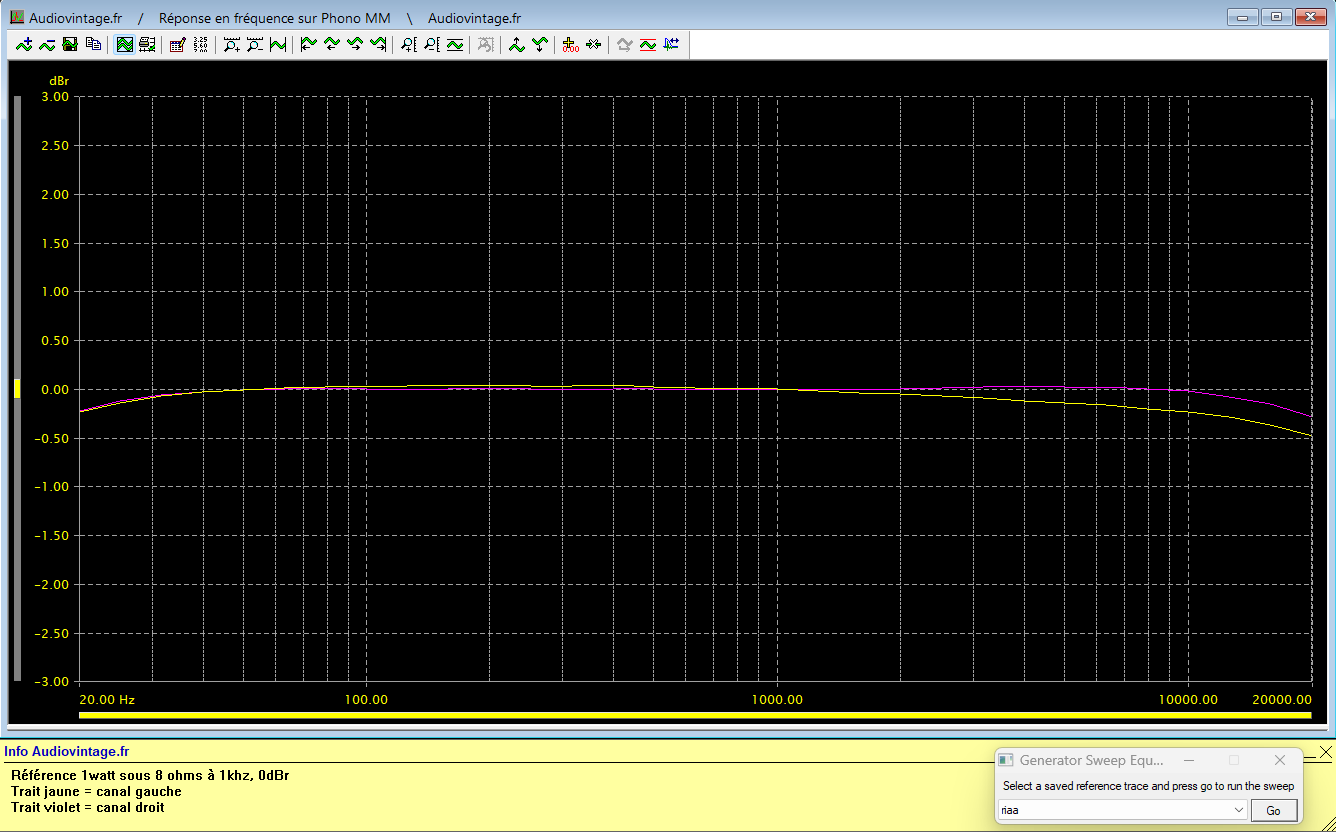

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

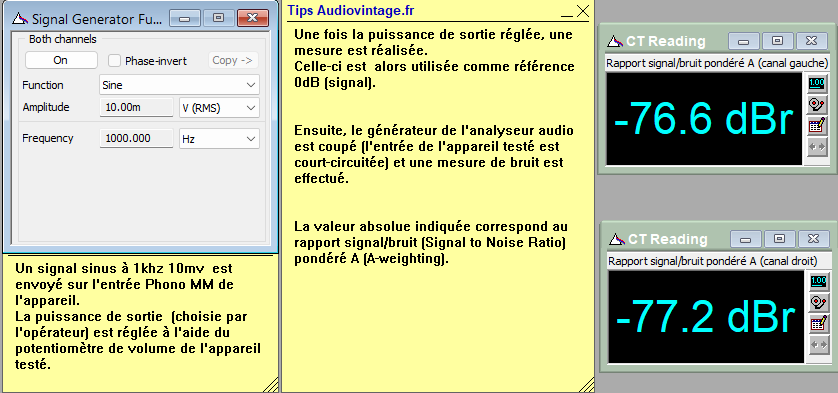

Rapport signal bruit à 2x80w sous 8 ohms, entrée phono, tone defeat.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
