Sansui AU-777D

Sansui AU-777D : pas moche du tout ;)
Le propriétaire de ce beau Sansui me l’a confié car bien que déjà révisé par un confrère, il crachouille aléatoirement sur un canal.

Sansui AU-777D : à son arrivée.
Sansui AU-777D : à son arrivée.
L’AU-777D est la version japonaise, donc en 100v uniquement, de l’AU-777A.
A l’ouverture de l’appareil, je ne vois aucune intervention effectuée à part deux fusibles (de format inadéquat) et une trace de nettoyant contact sur la plaque du fond. Mouais… au moins, il n’a pas été massacré.

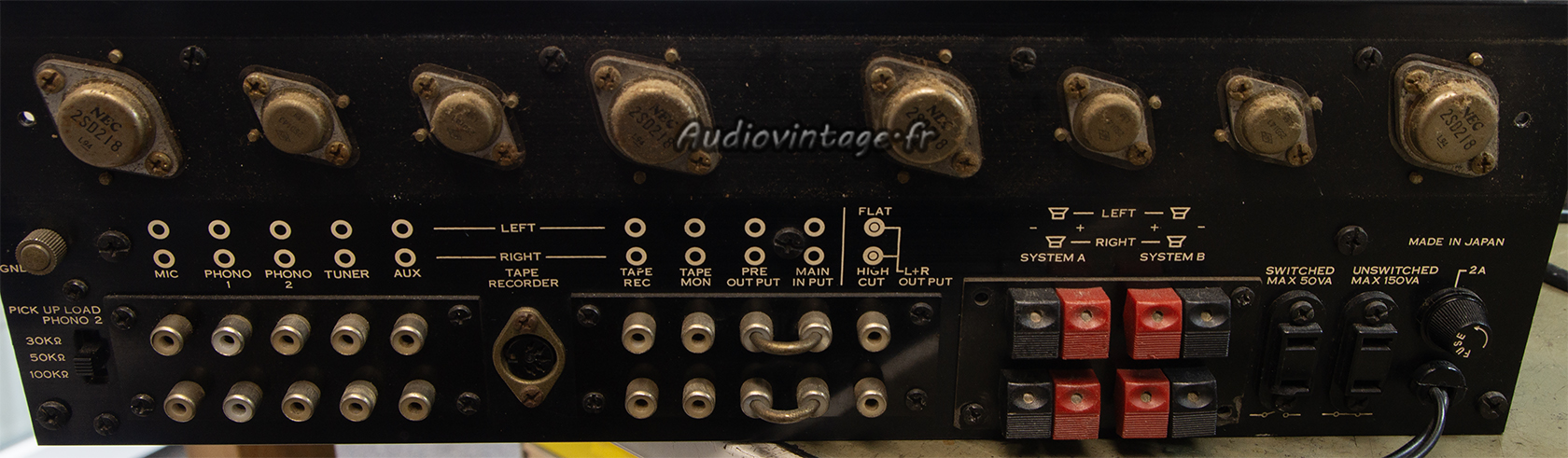

Sansui AU-777D : gros nettoyage à faire.
Les transistors de puissances et transistors drivers, saleté et oxydation.

Sansui AU-777D : désoxydation et graisse fraiche.
Retrait, désoxydation, tests divers, puis remontage avec de la graisse fraiche.

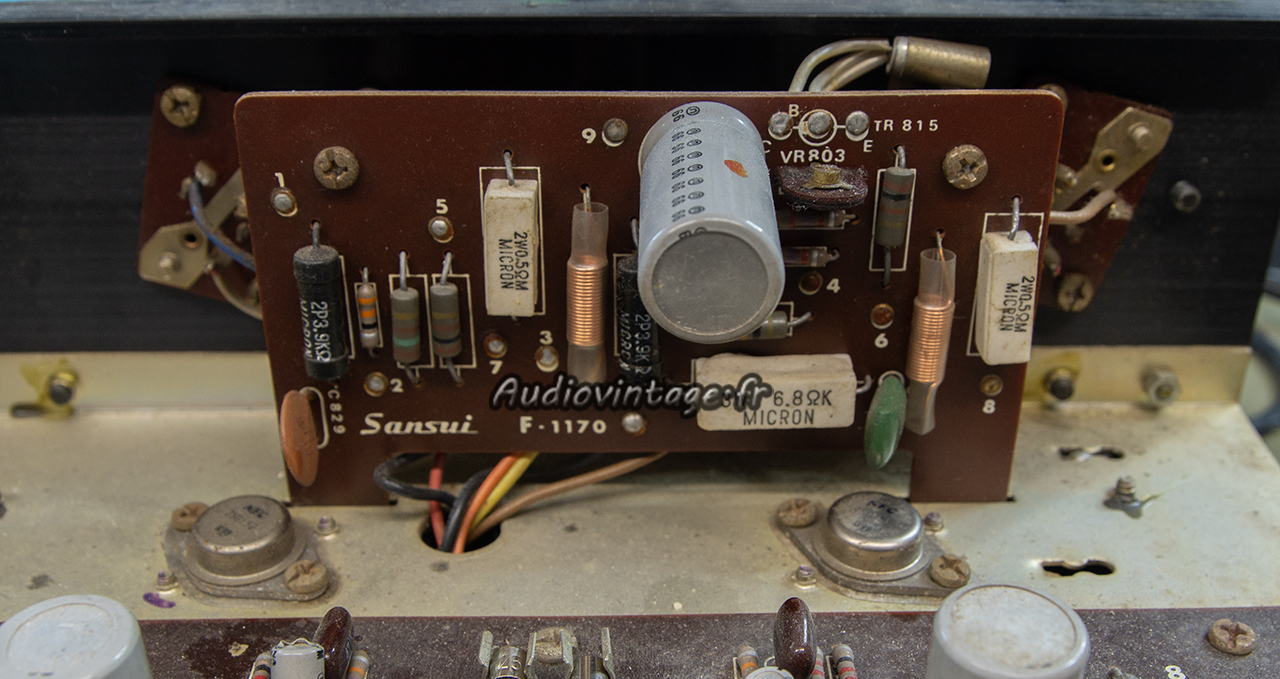

Sansui AU-777D : circuit "driver block"  à réviser.
Un des deux circuits « driver block ».

Sansui AU-777D : circuit "driver block" révisé.
Condensateur chimique et résistance ajustable de bias remplacés.
Intervention identique sur le second circuit.

Sansui AU-777D : circuit driver à réviser.

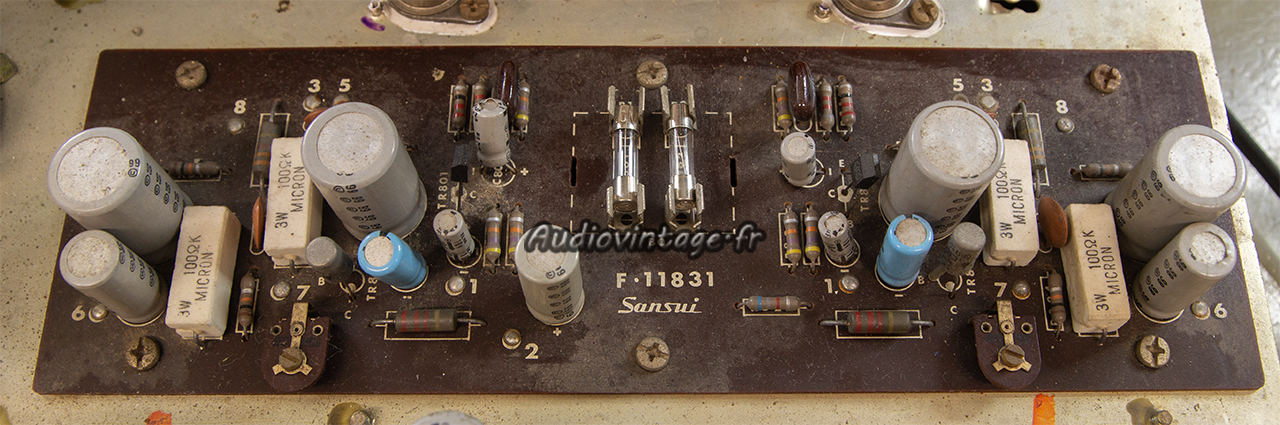

Le circuit « driver ».

Sansui AU-777D : circuit driver révisé.
Les condensateurs chimiques, les transistors, les résistances ajustables de symétrie d’écrêtage sont remplacées.
Des fusibles au bon format (et qui font correctement contact sur les supports) sont mis en place.

Sansui AU-777D : circuit alimentation/protection à réviser.
Le circuit d’alimentation et de protection.

Sansui AU-777D : circuit alimentation/protection révisé.
Les condensateurs chimiques ainsi qu’une résistance sont remplacés.

Sansui AU-777D : circuit preamp à revoir.
Le circuit préampli.

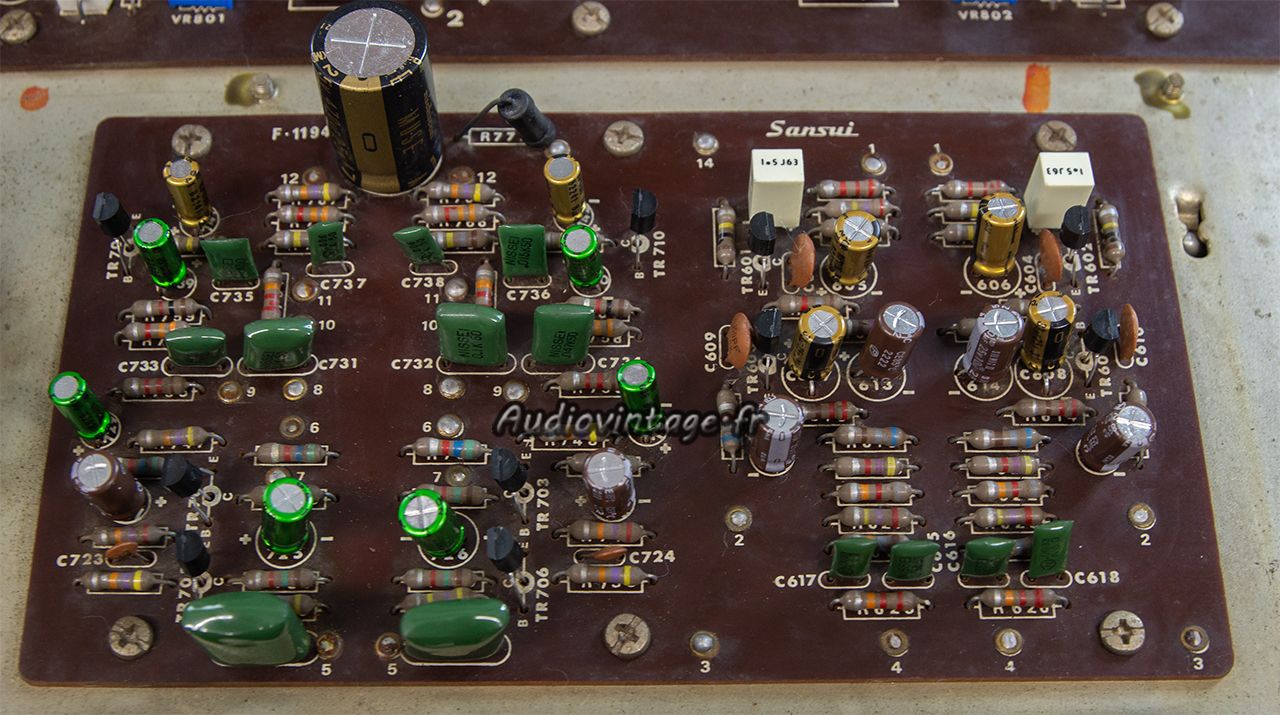

Sansui AU-777D : circuit preamp révisé.
Tous les condensateurs chimiques et transistors sont désormais neufs.

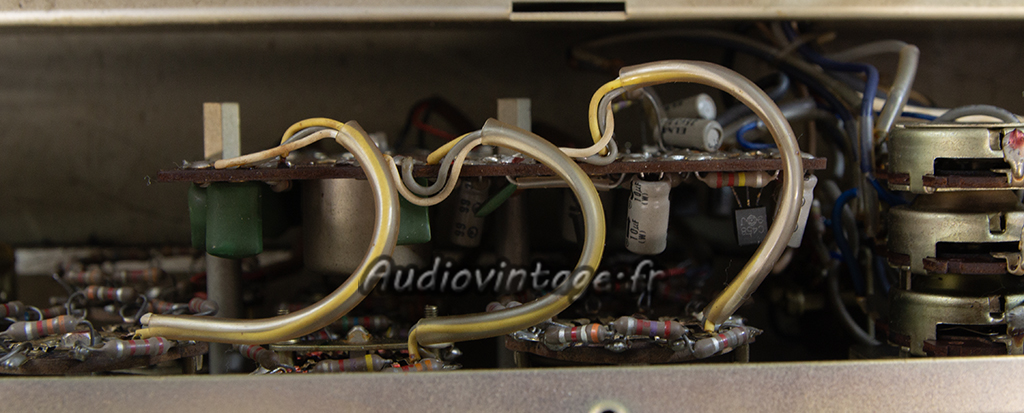

Sansui AU-777D : circuit tonalité à revoir.
Le circuit de tonalité, pas très visible.

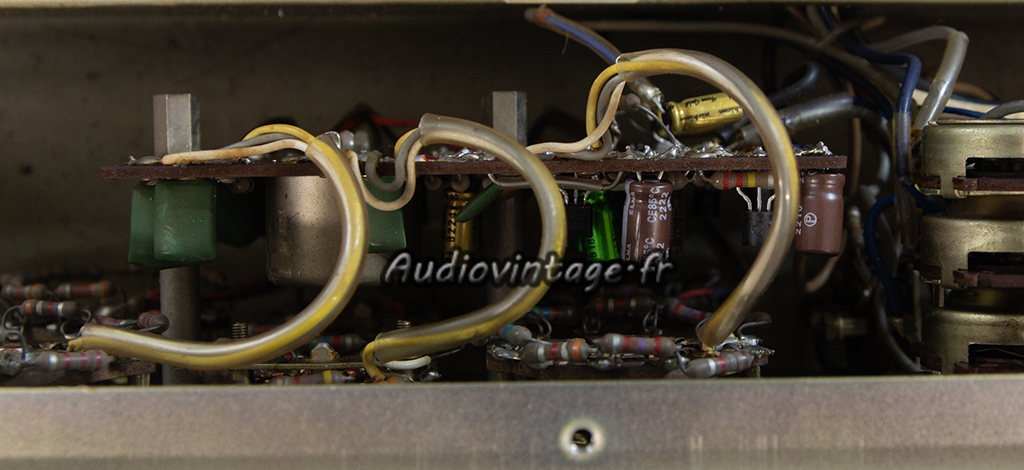

Sansui AU-777D : circuit tonalité révisé.
Condensateurs chimiques et transistors remplacés.

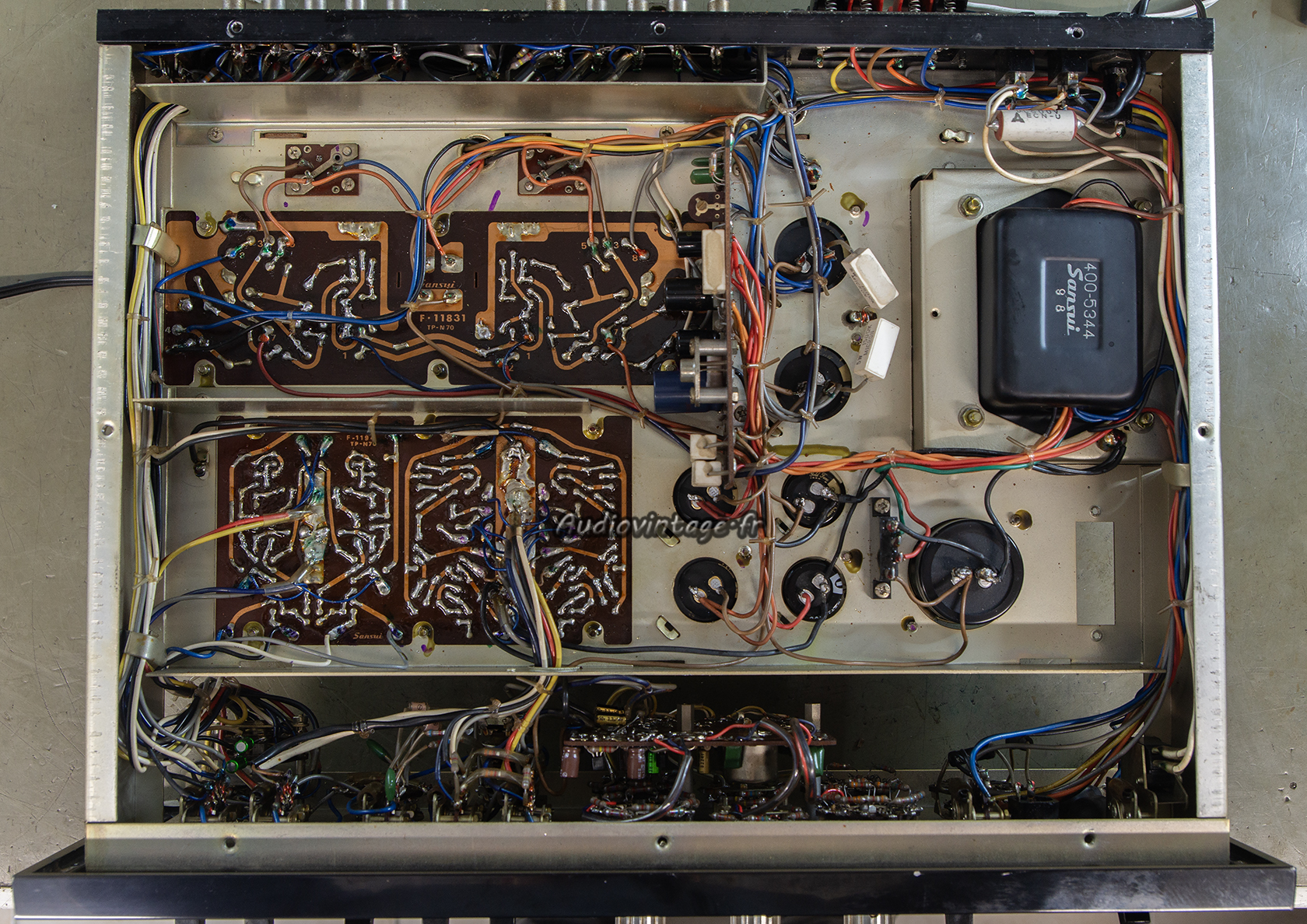

Sansui AU-777D : terminé.
Sansui AU-777D : terminé.
Les condensateurs « canettes » sont remplacés, les commandes nettoyées, les réglages effectués. Terminé.

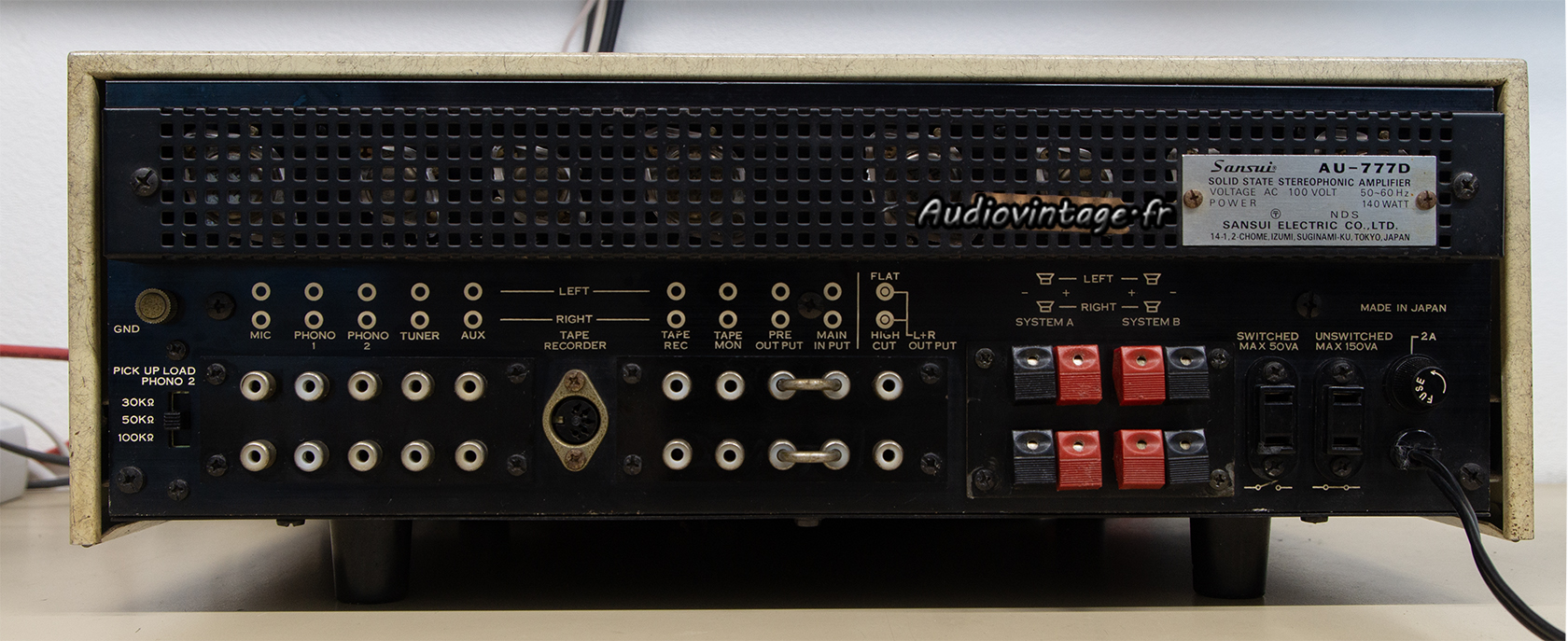

Sansui AU-777D : connectique.
Connectique.

Les mesures sur entrée Aux :

Sansui AU-777D : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777D : distorsion-a-2x30w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x30w sous 8 ohms, entrée aux.

Sansui AU-777D : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777D : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Sansui AU-777D : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

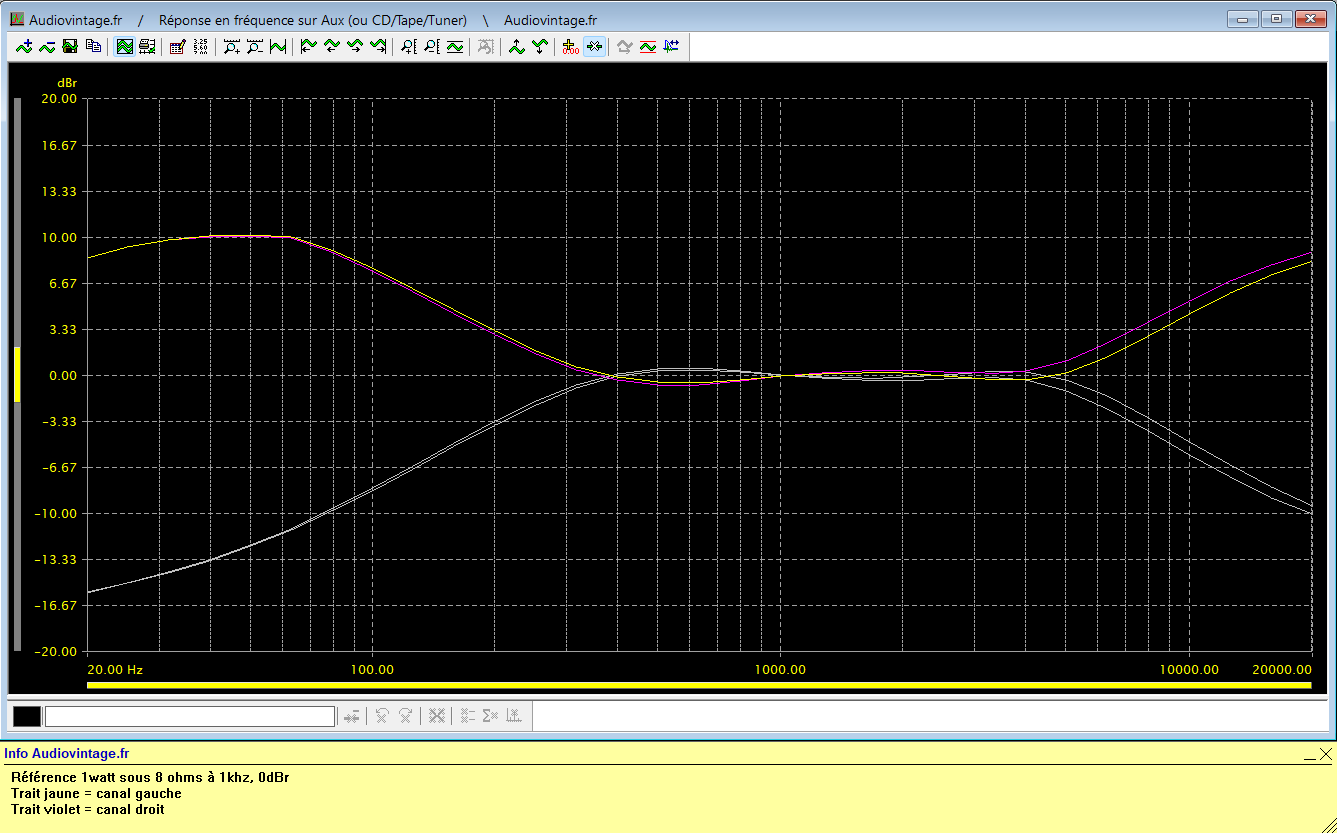

Sansui AU-777D : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

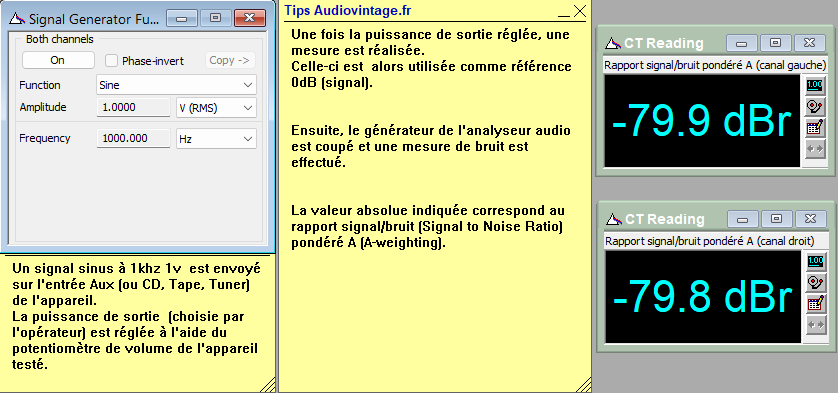

Sansui AU-777D : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777D : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x30w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Sansui AU-777D : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-777D : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-777D : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-777D : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x30w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

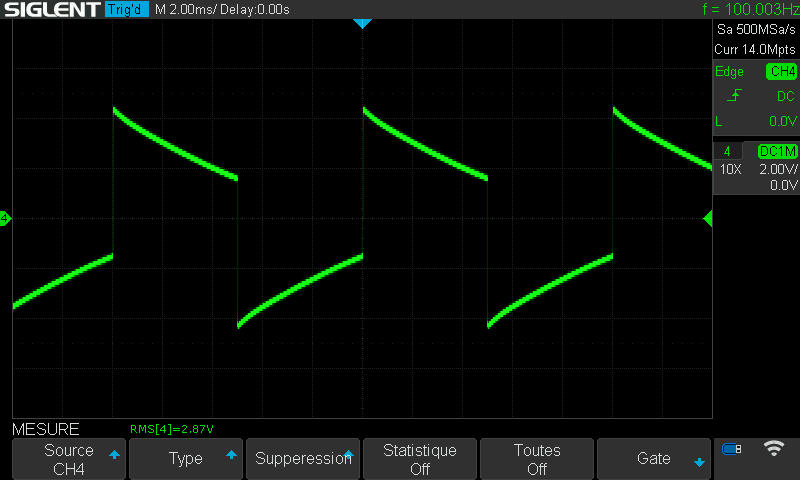

Sansui AU-777D : signal-carre-a-100hz
Sansui AU-777D : signal-carre-a-1khz
Sansui AU-777D : signal-carre-a-10khz
Sansui AU-777D : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
