Harman Kardon A 401

Harman Kardon A 401 : relativement sobre.
Voici un exemplaire d’Harman Kardon A 401 qui ne présente, pour le moment, qu’un souci d’encrassement de commandes. Mais il serait ridicule de ne pas en profiter pour lui redonner toutes ses capacités et éviter de futurs désagréments à son propriétaire.

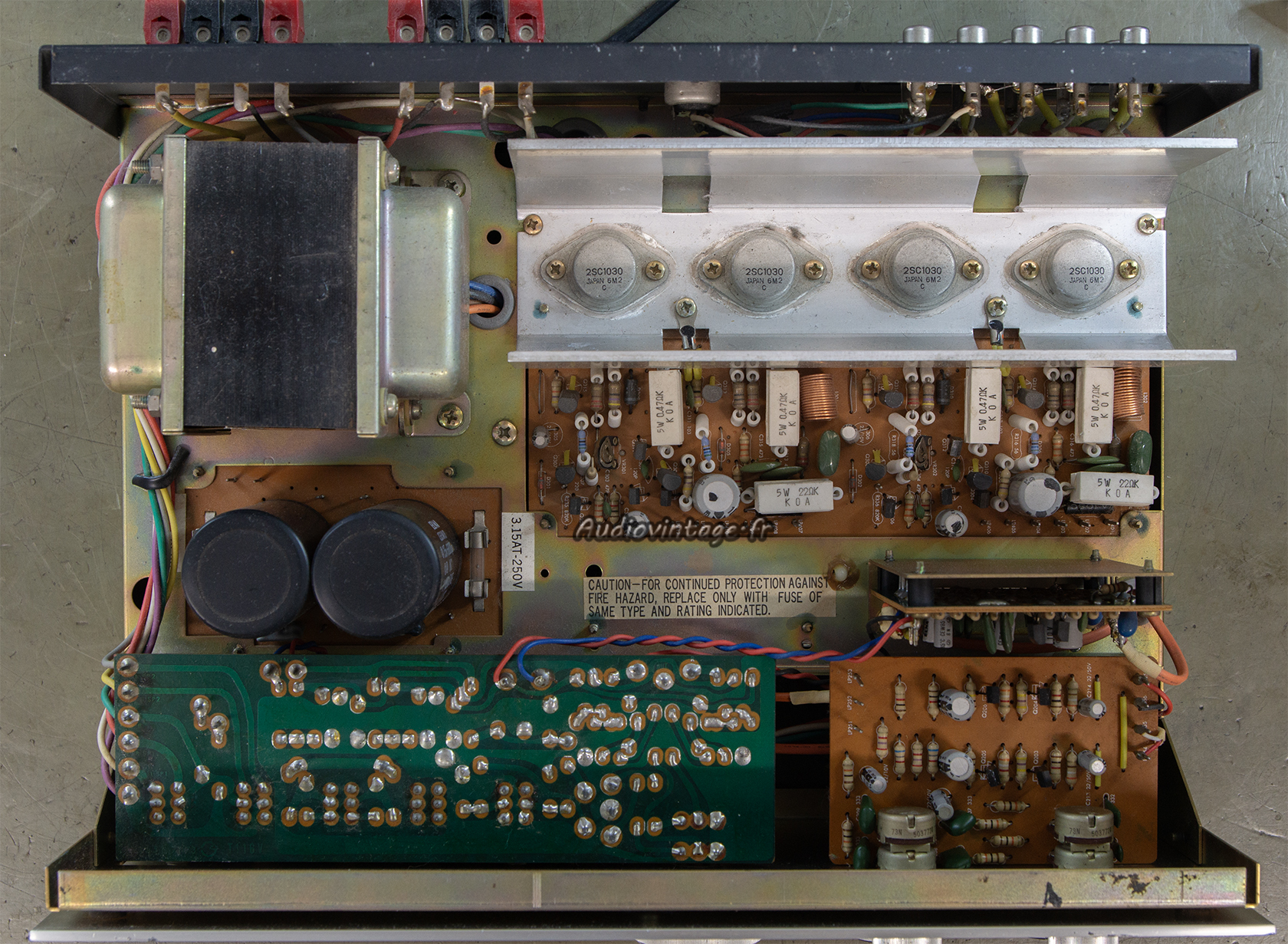

Harman Kardon A 401 : à son arrivé.
Harman Kardon A 401 : à son arrivé.
Une bonne révision est donc au programme pour cet appareil en état d’origine.
Ce modèle dispose d’un circuit de muting (ce n’est pas le cas de tous les A 401).

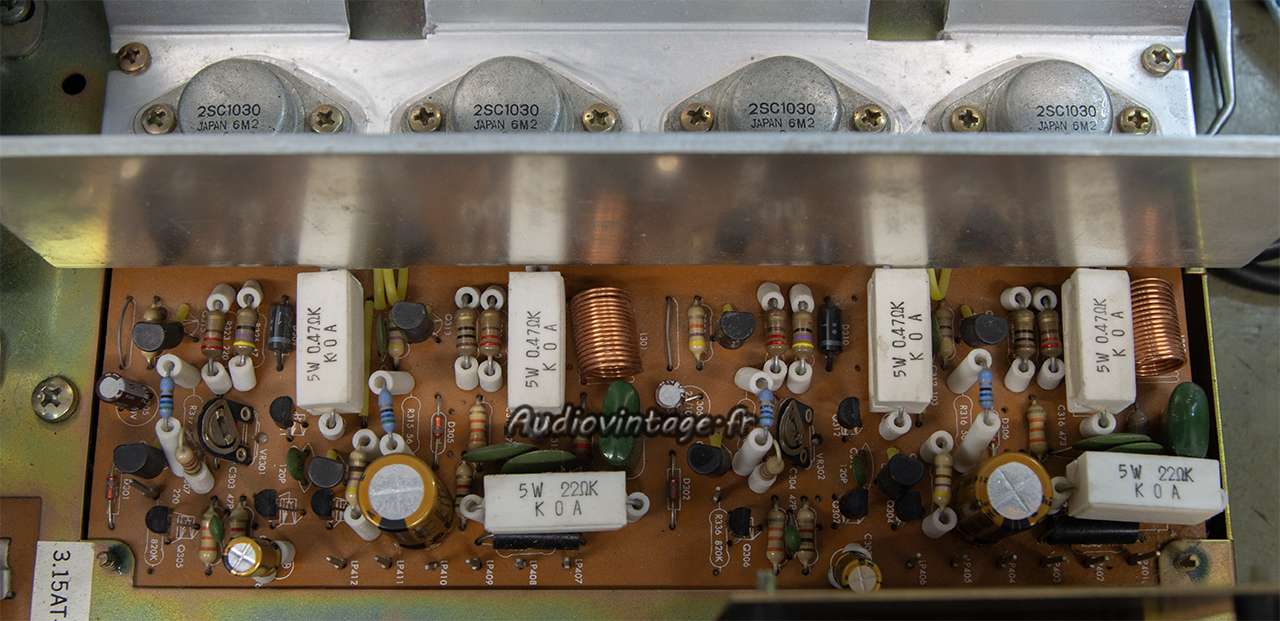

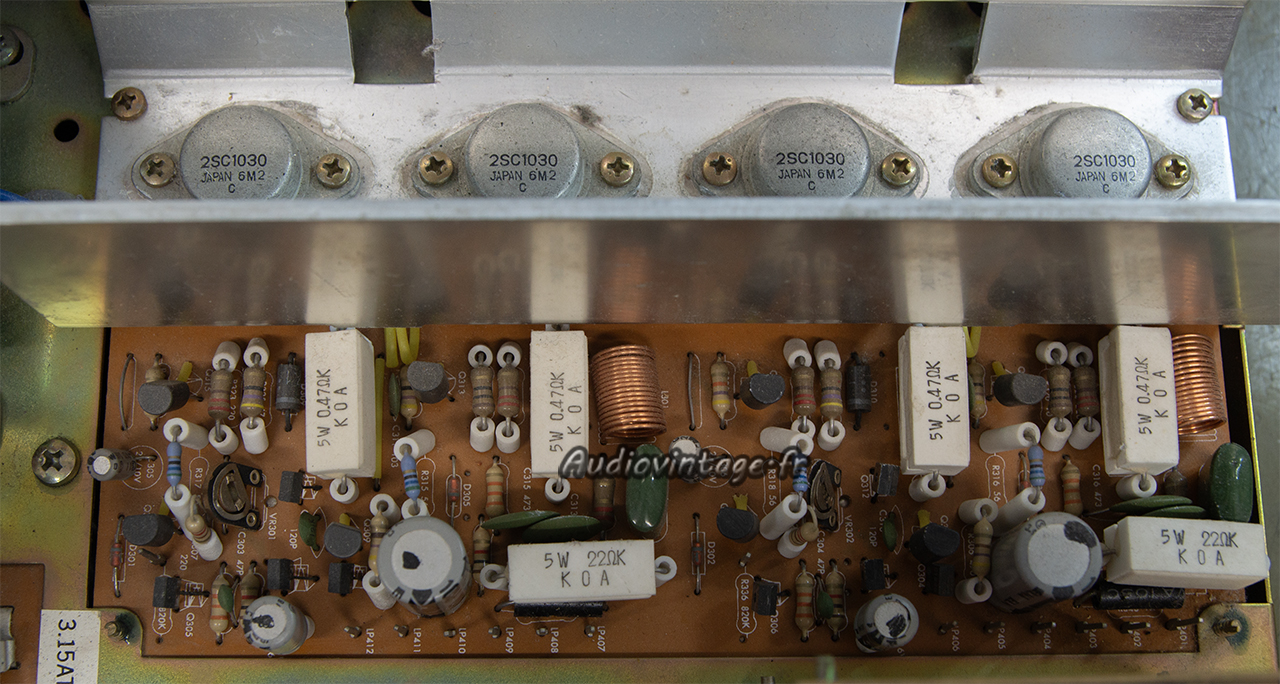

Harman Kardon A 401 : circuit driver à revoir.
Le circuit driver.

Harman Kardon A 401 : circuit driver révisé.
Tous les condensateurs chimiques ainsi que certains transistors sont remplacés.

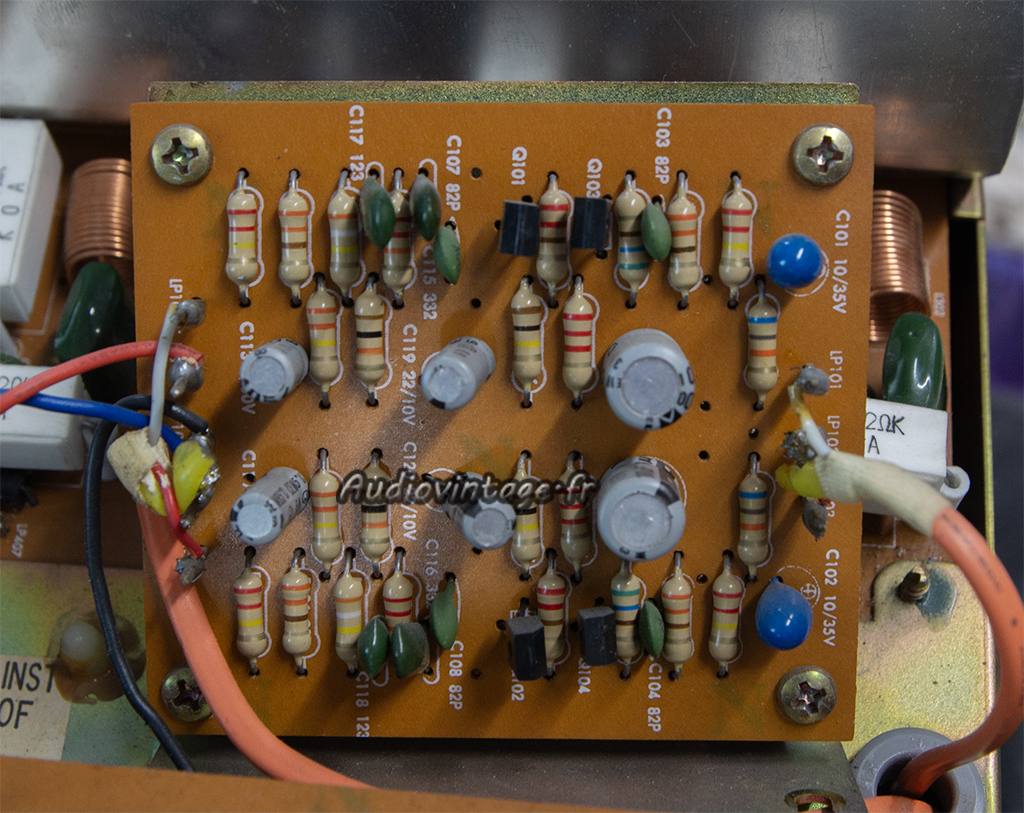

Harman Kardon A 401 : étage phono à revoir.
L’étage phono.

Harman Kardon A 401 : étage phono révisé.
Tous les condensateurs chimiques et transistors sont remplacés.

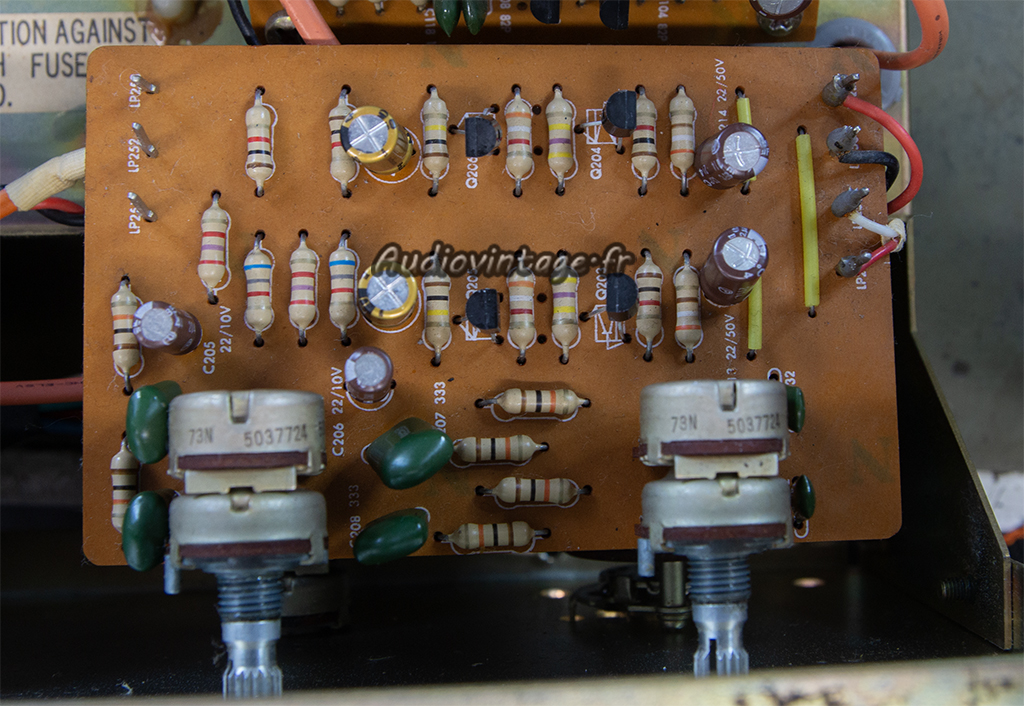

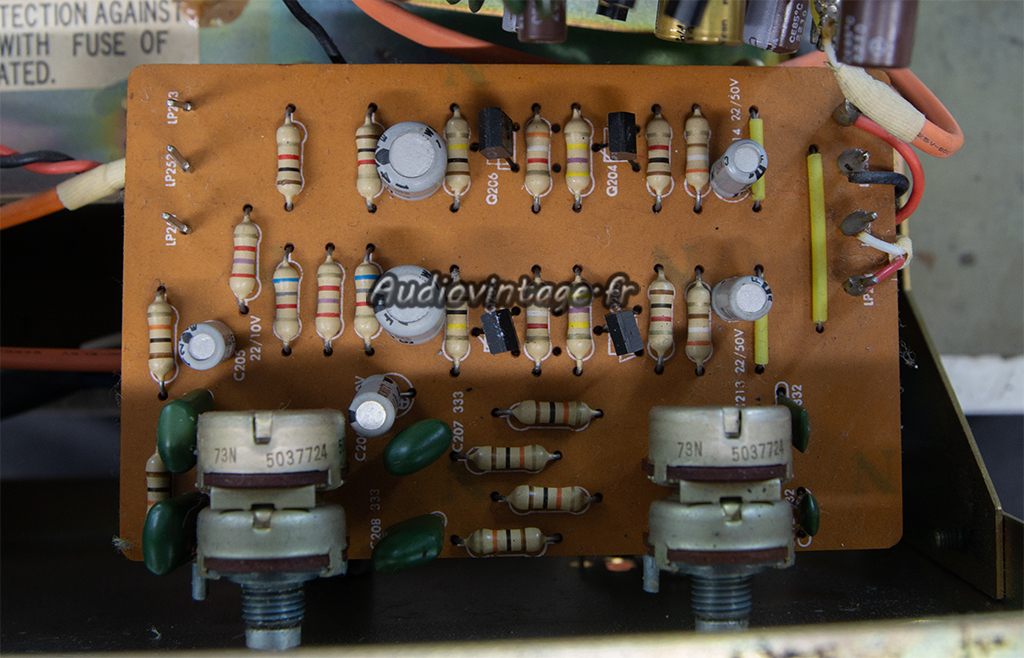

Harman Kardon A 401 : circuit de tonalité à réviser.
Le circuit de tonalité.

Harman Kardon A 401 : circuit de tonalité révisé.
Intervention identique.

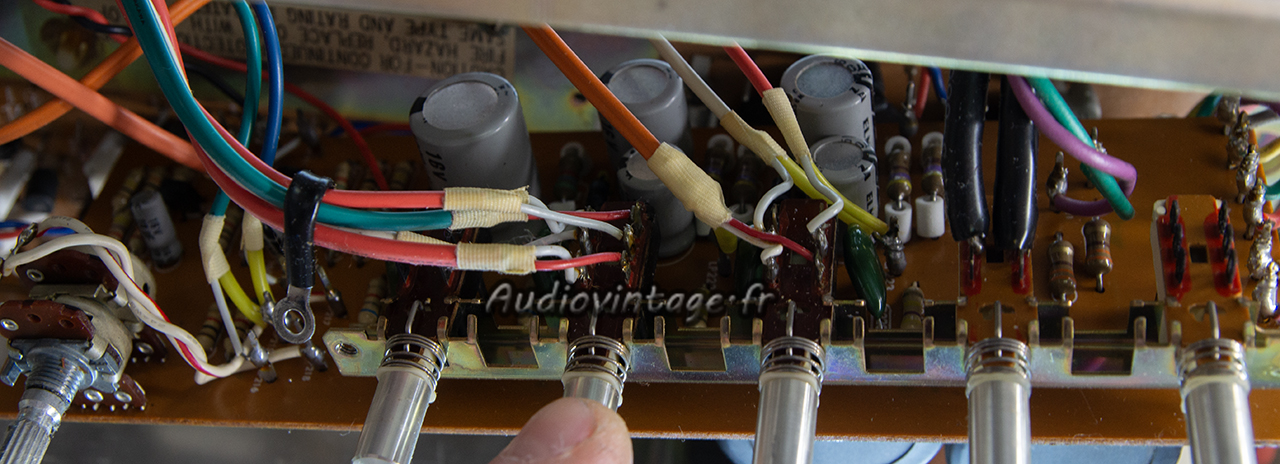

Harman Kardon A 401 : circuit volume/mode/control à revoir.
Le circuit volume/mode/control.

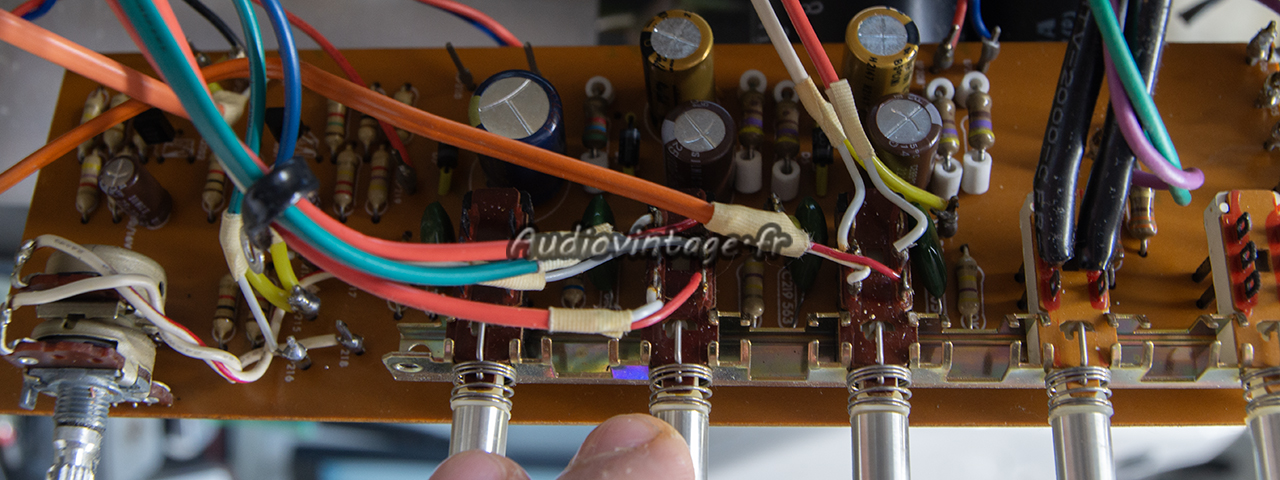

Harman Kardon A 401 : circuit volume/mode/control révisé.
Comme pour les deux circuits précédents, tous les condensateurs chimiques et transistors sont remplacés.

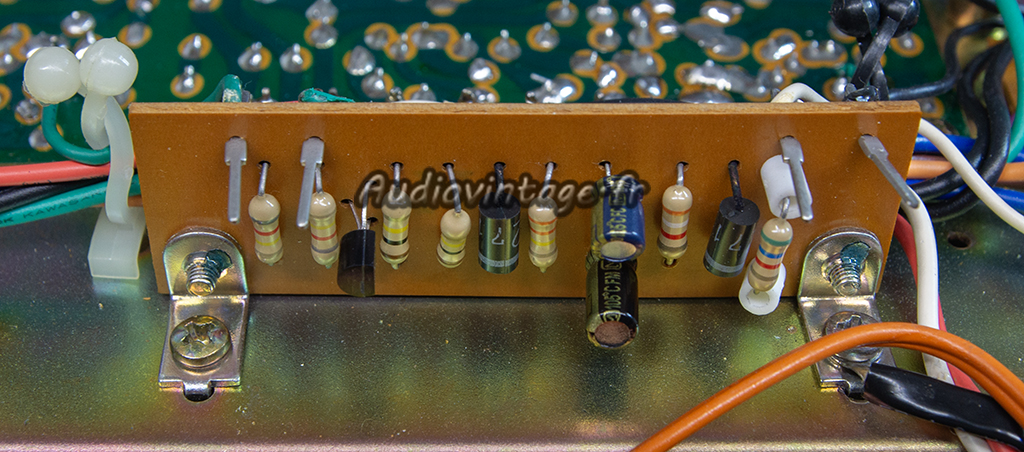

Harman Kardon A 401 : circuit de muting à réviser.
Le circuit de muting.

Harman Kardon A 401 : circuit de muting révisé.
Transistor et condensateurs chimiques neufs.

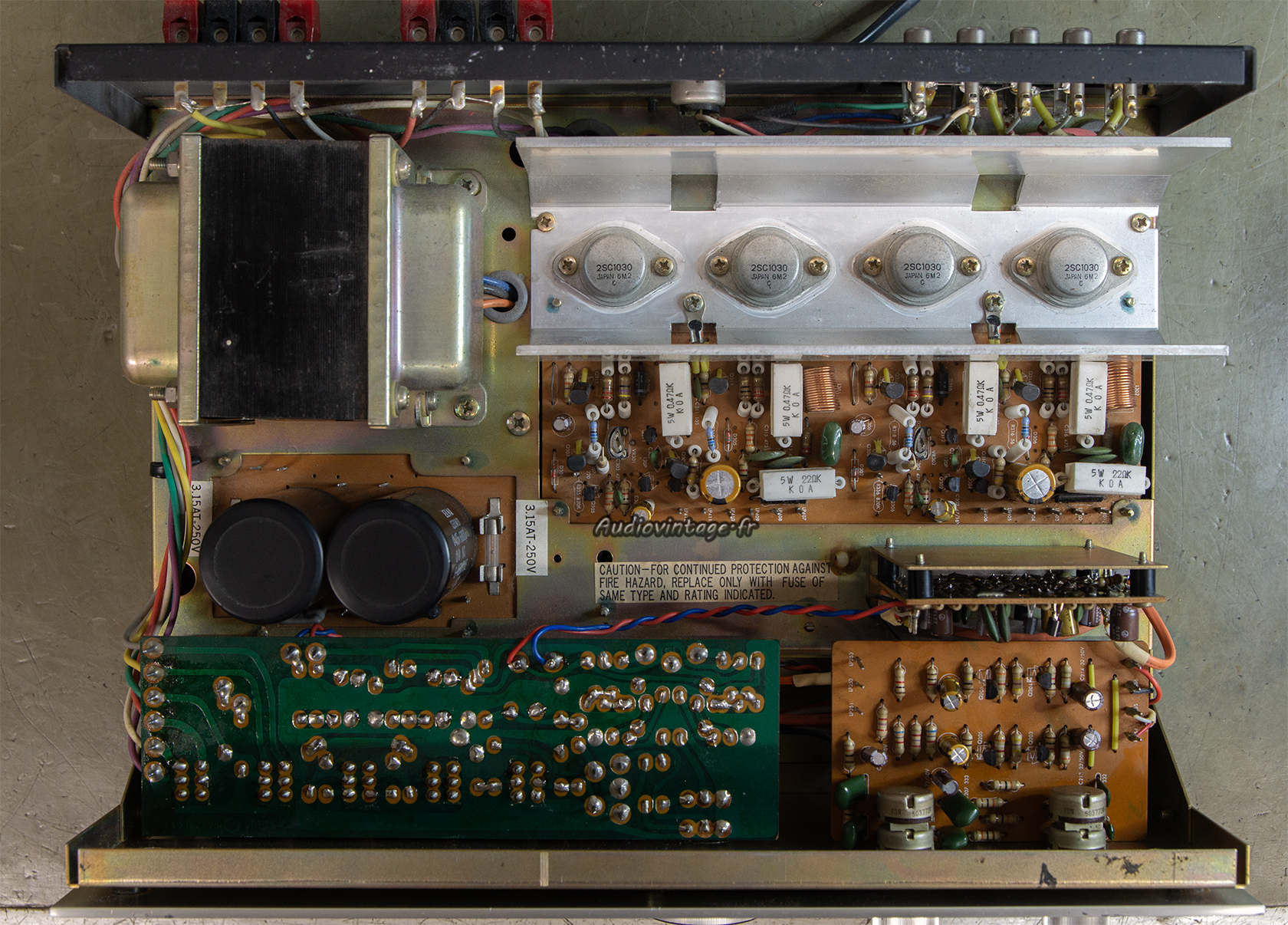

Harman Kardon A 401 : terminé.
Nettoyage des commandes, réglages des courants de repos, tensions d’offsets contrôlées. Terminé.

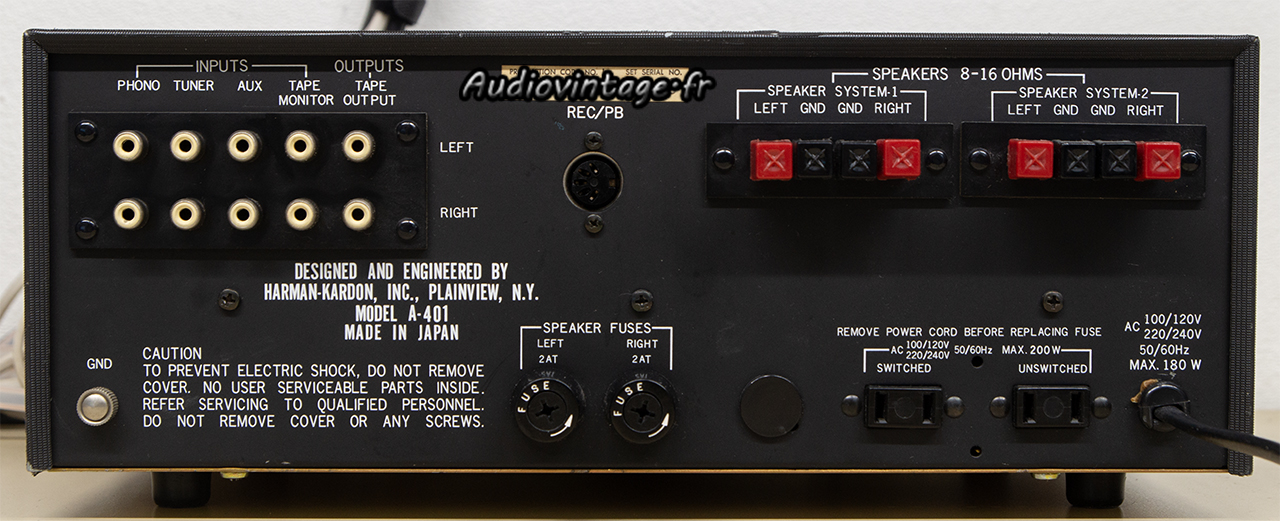

Harman Kardon A 401 : connectique
Connectique.

Les mesures sur entrée Aux :

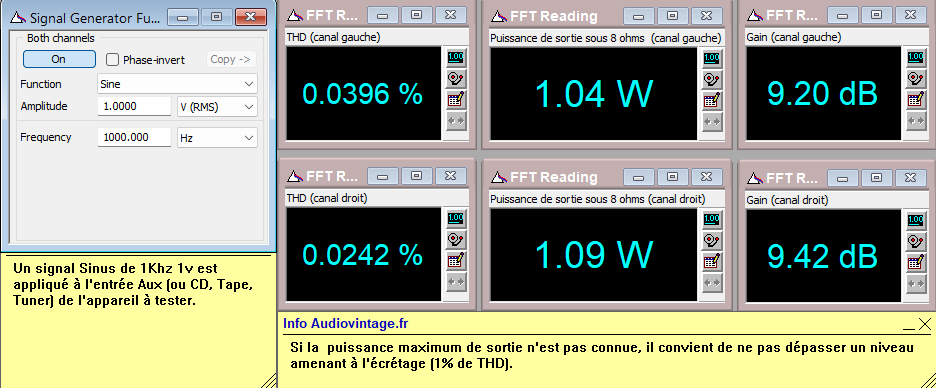

Harman Kardon A 401 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Harman Kardon A 401 : distorsion-a-2x20w-sous-8-ohms-entree-aux
Distorsion à 2x20w sous 8 ohms, entrée aux.

Harman Kardon A 401 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Harman Kardon A 401 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtre-contour-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre contour activé.

Harman Kardon A 401 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtre-low-cut-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

Harman Kardon A 401 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Harman Kardon A 401 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Harman Kardon A 401 : rapport-signal-bruit-a-2x20w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x20w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Harman Kardon A 401 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

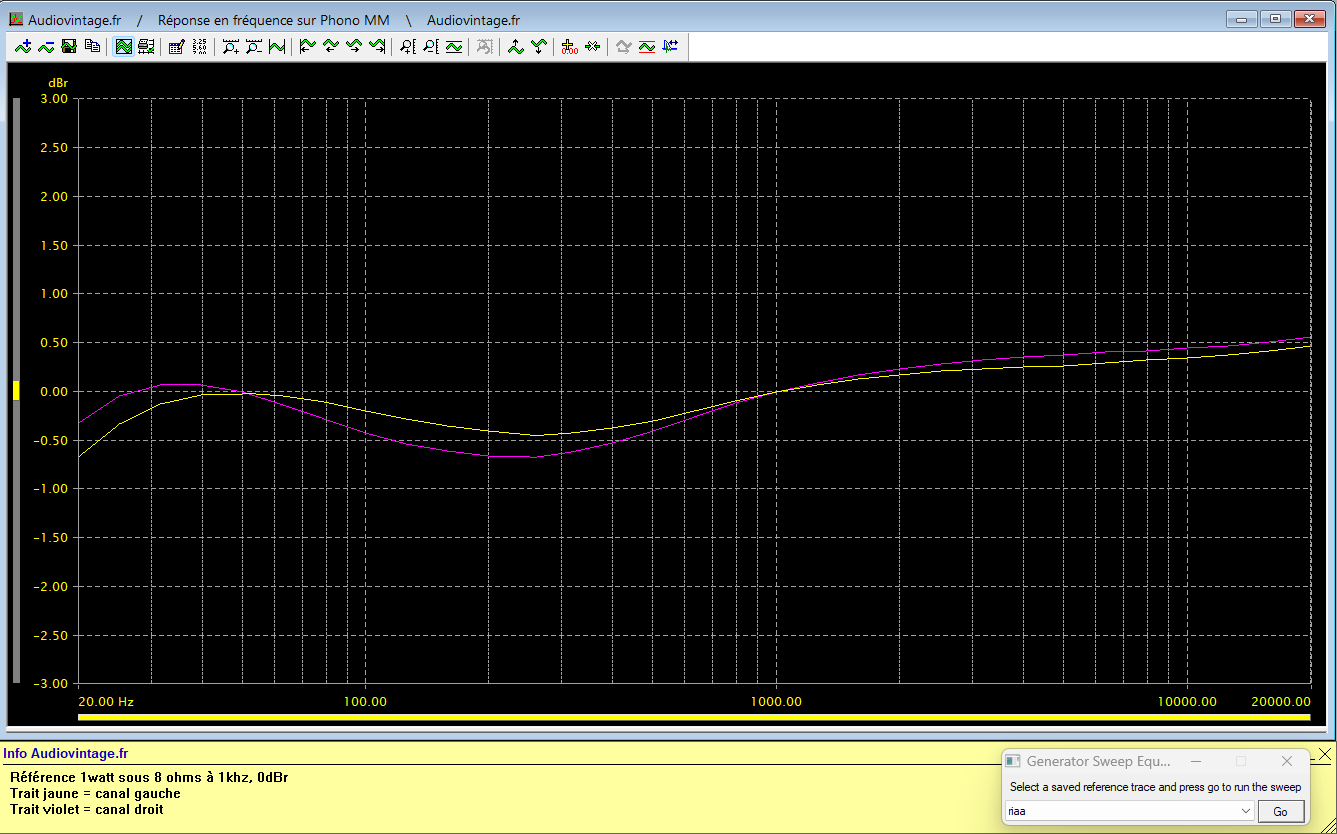

Harman Kardon A 401 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Harman Kardon A 401 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Harman Kardon A 401 : rapport-signal-bruit-a-2x20w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x20w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Harman Kardon A 401 : signal-carre-a-100hz
Harman Kardon A 401 : signal-carre-a-1khz
Harman Kardon A 401 : signal-carre-a-10khz
Harman Kardon A 401 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
