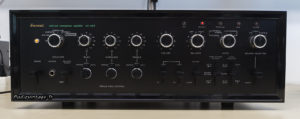

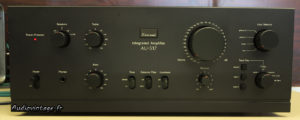

Le « monstre » Sansui.

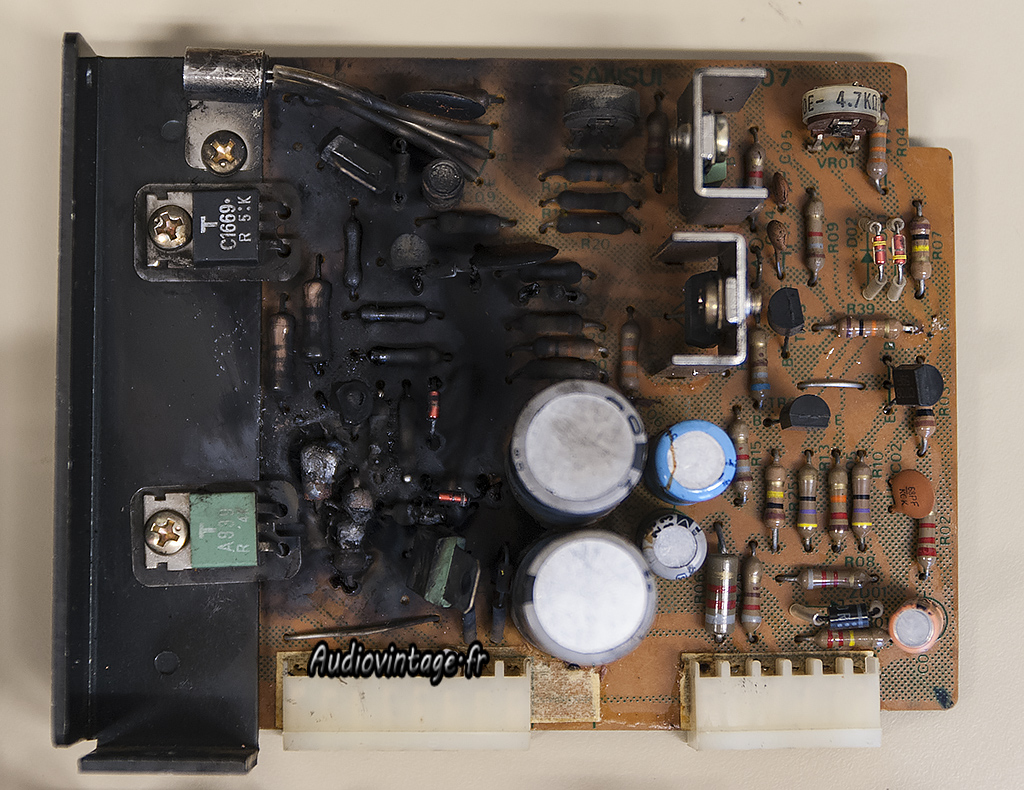

Voici l’état d’une des cartes « drivers » à son arrivée à l’atelier.
Les dégâts sont importants, aucun composant ayant vu de près ou de loin les flammes ne sera réutilisé.
Le circuit imprimé en lui-même est cuit et recuit.
Il n’est pas prudent de le réutiliser.
J’ai donc fait fabriquer un nouveau circuit imprimé.

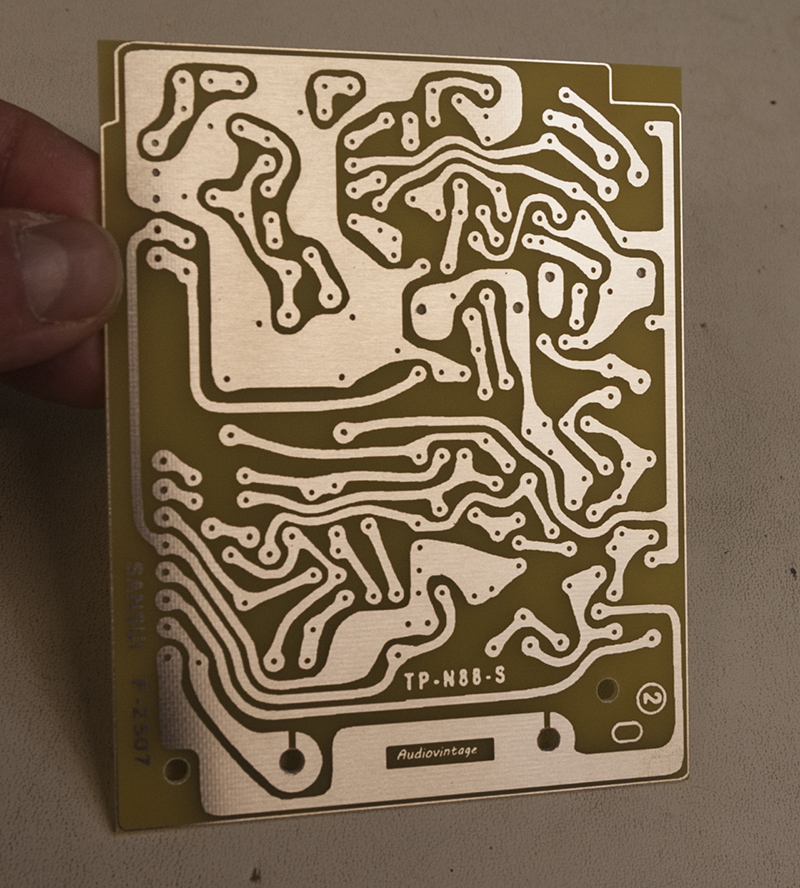

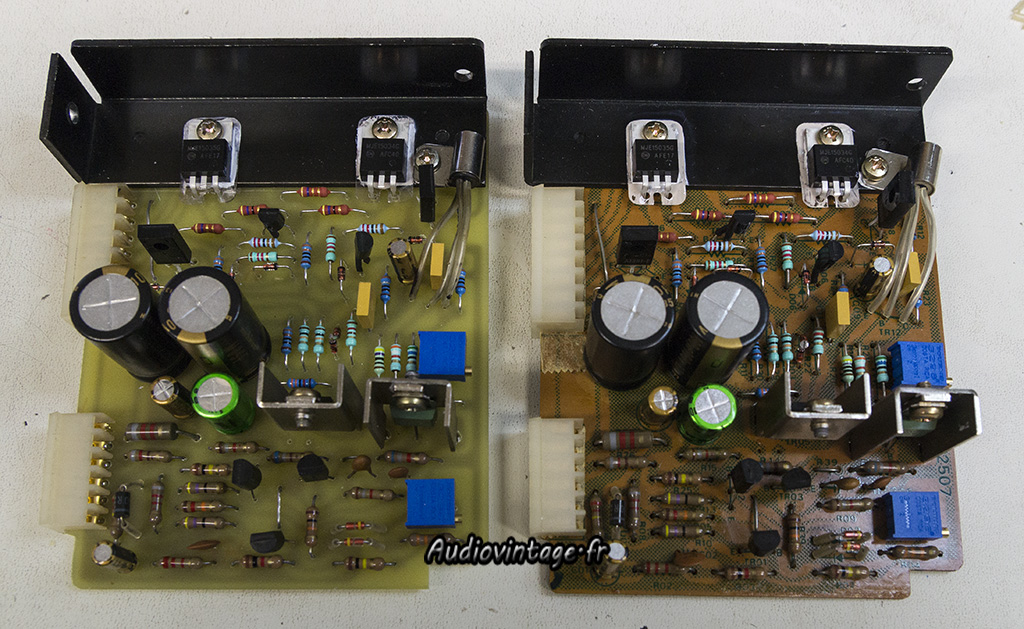

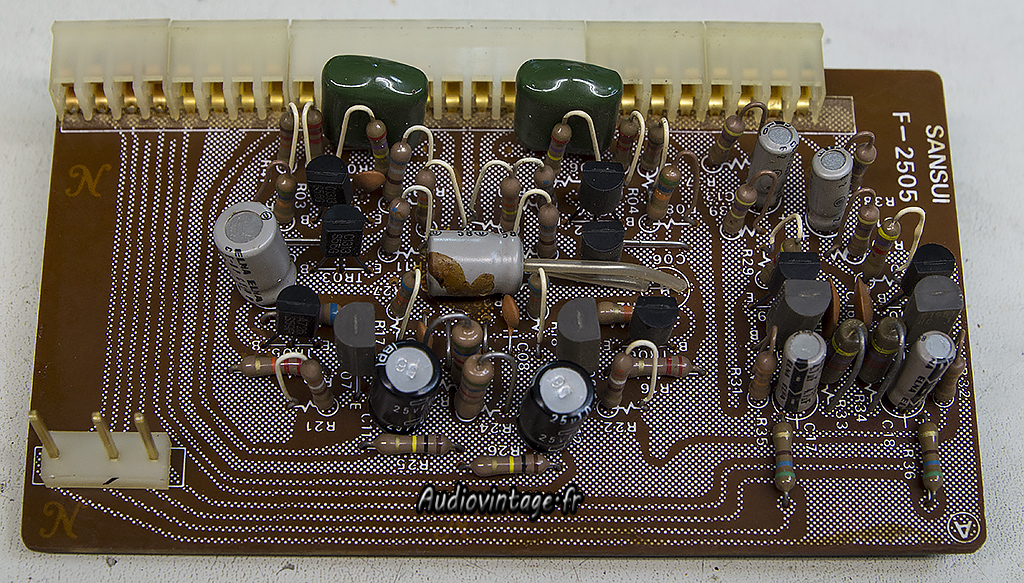

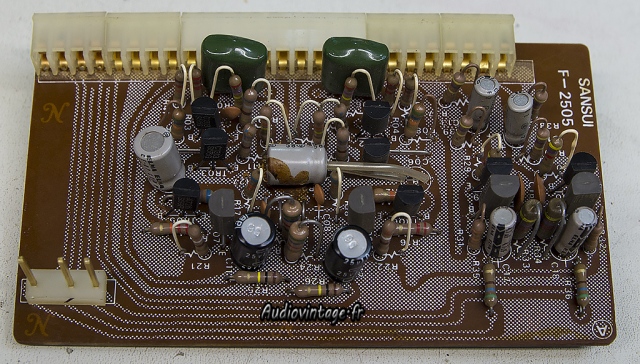

Les cartes « drivers » refaites.

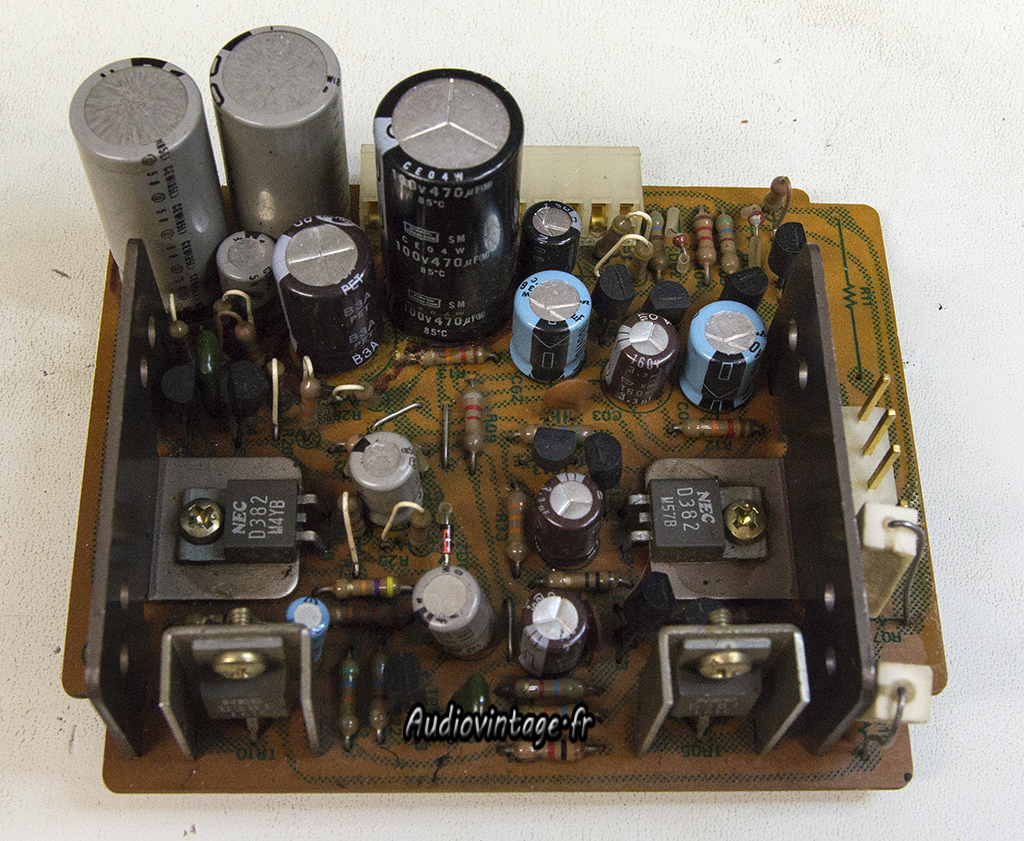

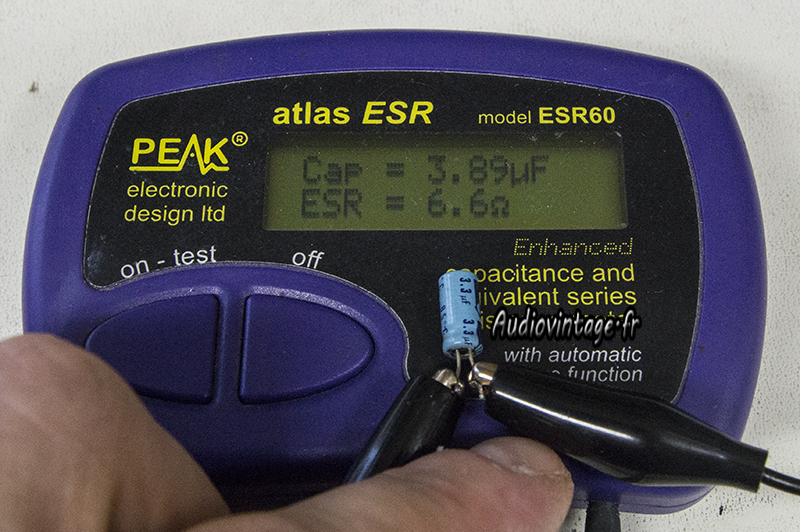

Alimentation régulée. Ici on trouve des condensateurs, certains d’occasion, la plupart n’ont ni la bonne tension ni la bonne capacité…
De toute manière, tout est bon à changer ici.

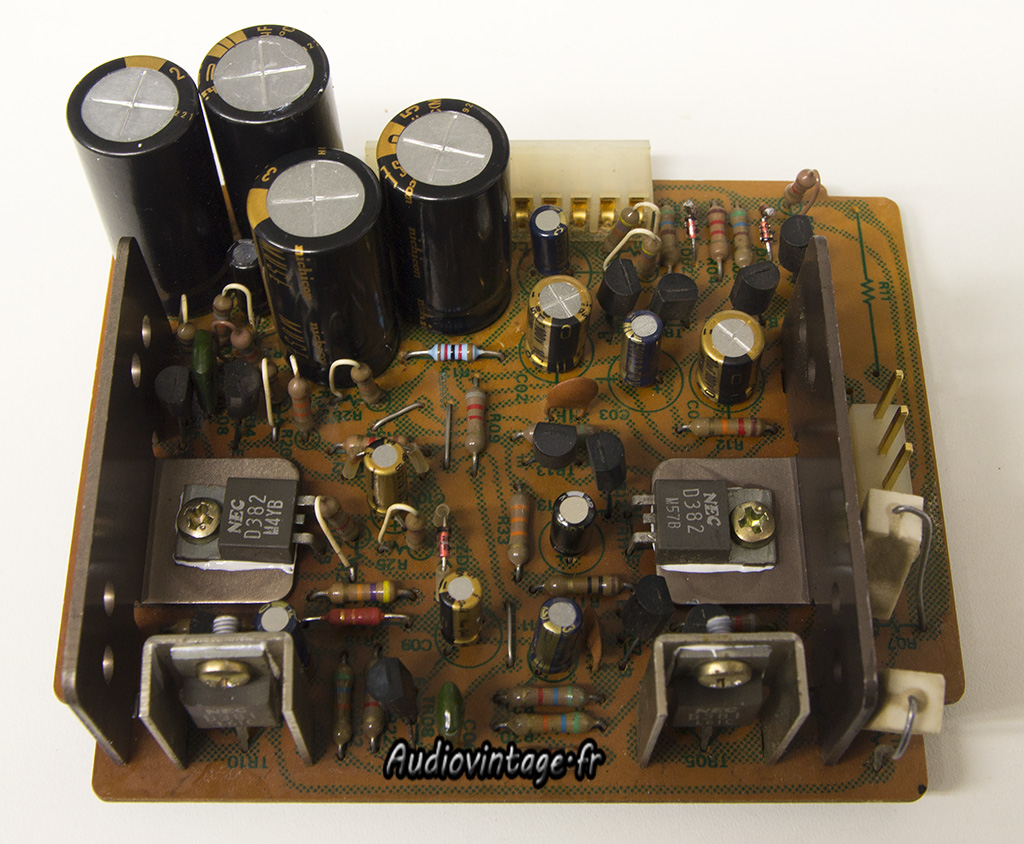

Alimentation régulée refaite. Nouveaux condensateurs, quelques résistances et diodes également. Nouvelle graisse thermique, réfection des soudures.

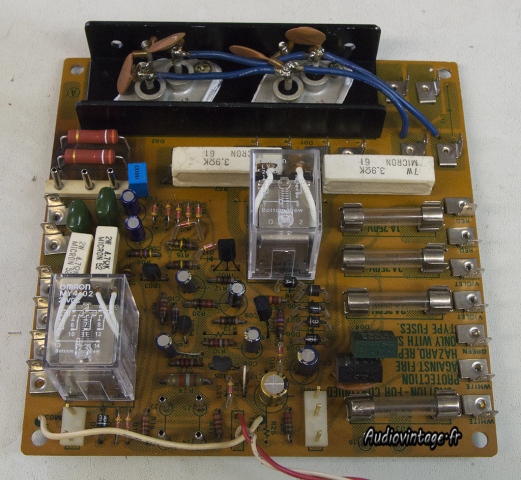

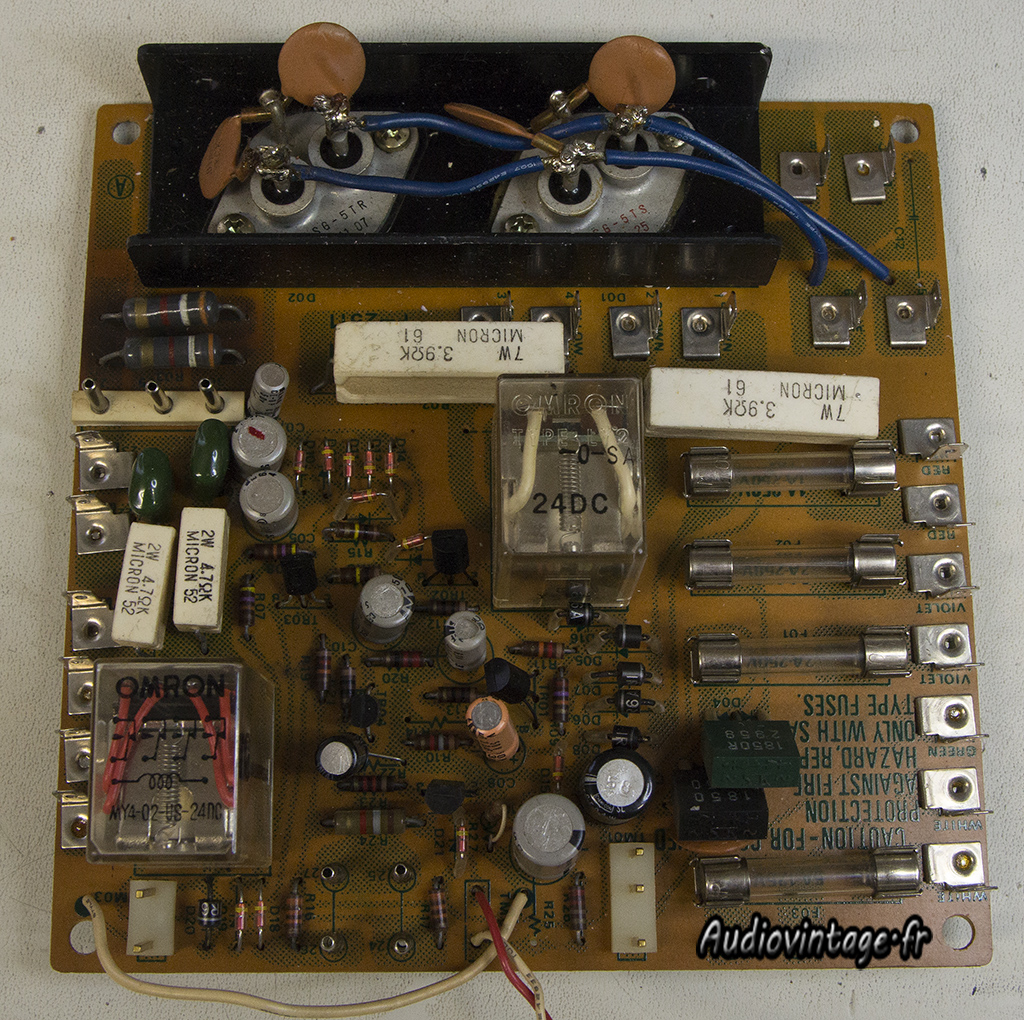

La carte « protection », à revoir, comme le reste.
La même carte revue : condensateurs chimiques neufs tout comme les relais, deux résistances remplacées également, refroidissement des diodes de redressement revu tout comme leur fixation à au circuit imprimé (sécurisée). Sans compter les innombrables soudures refaites…

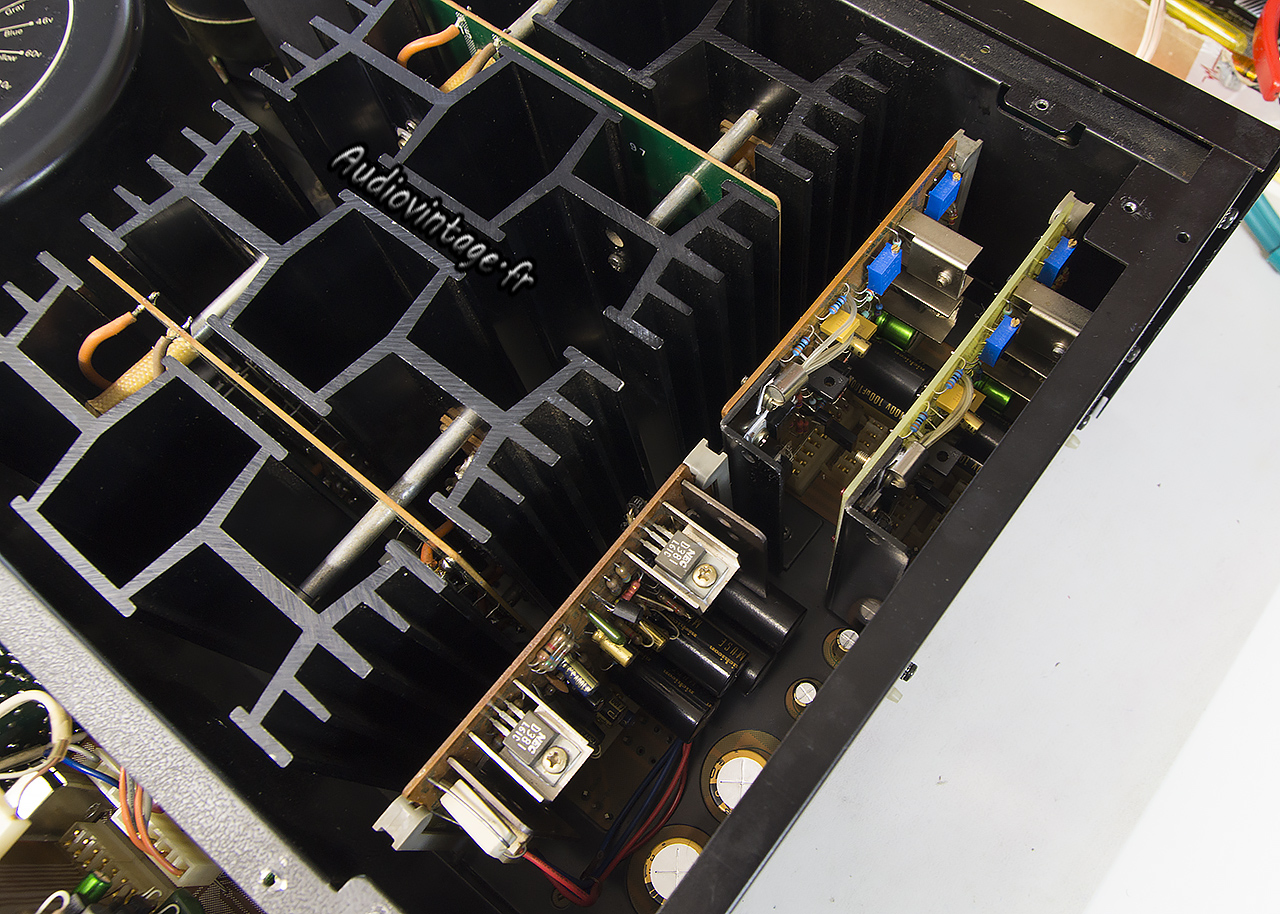

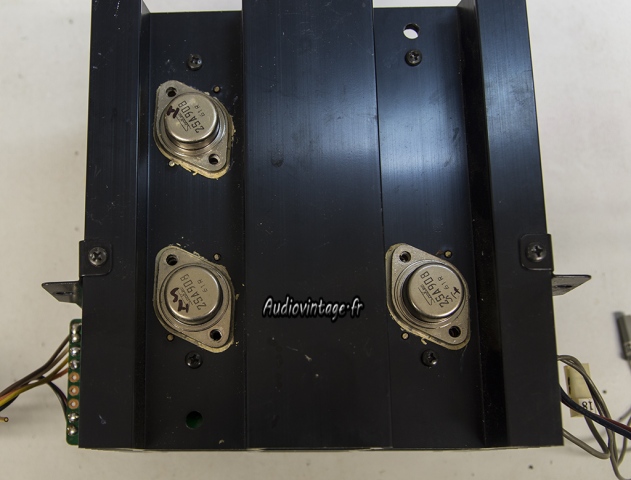

Un des deux « modules » d’amplification. Trois transistors NPN d’un côté, trois PNP de l’autre.
Au milieu, un circuit imprimé double face supportant les résistances émettrices et une thermistance.

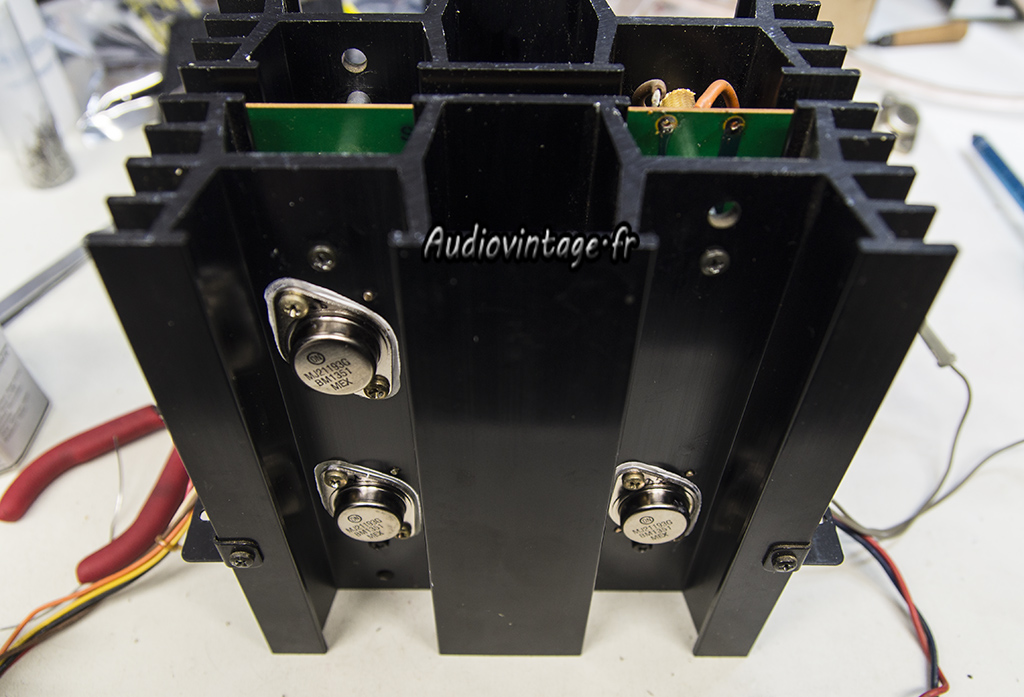

Ici, tout est cuit, y compris la graisse thermique qui part en miette.

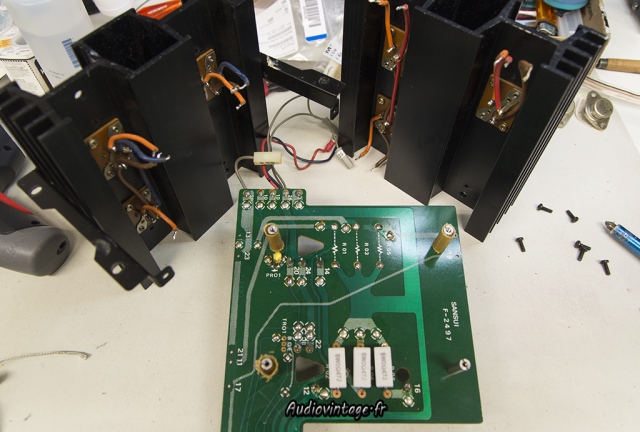

Démontage du « sandwich «, les trois résistances émettrices sont remplacées mais ce n’est pas terminé.

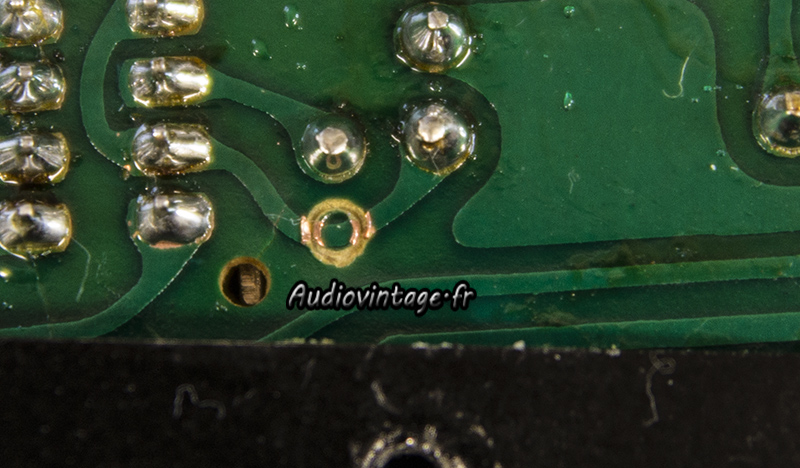

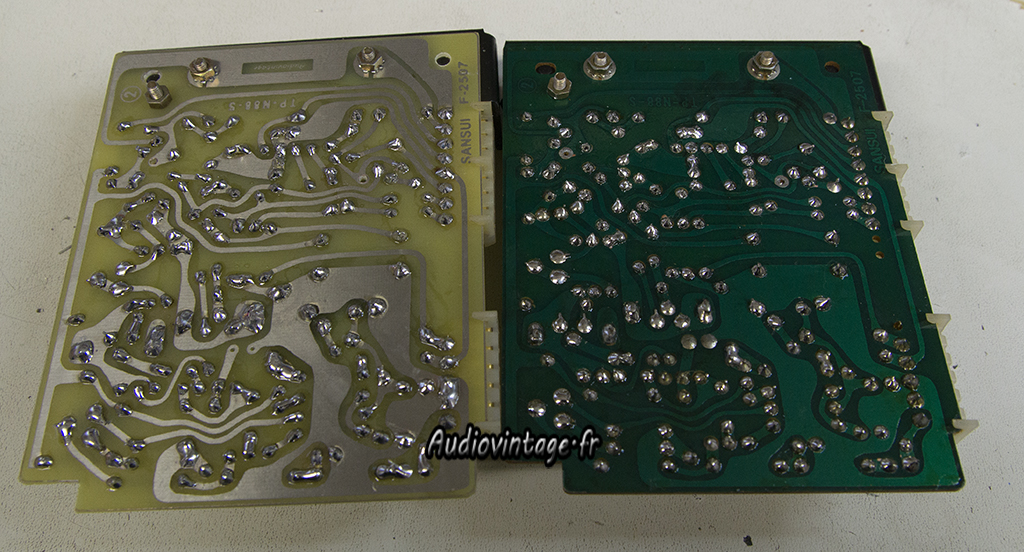

En effet, la panne entrainant la mort d’un canal (et la destruction de la carte « driver » correspondante) est due vraisemblablement sur ces séries d’appareils aux soudures qui traversent de part en part le circuit imprimé.
Ces soudures lâchent et c’est la fin.
Refaire ces soudures comme à l’origine n’est pas suffisant.

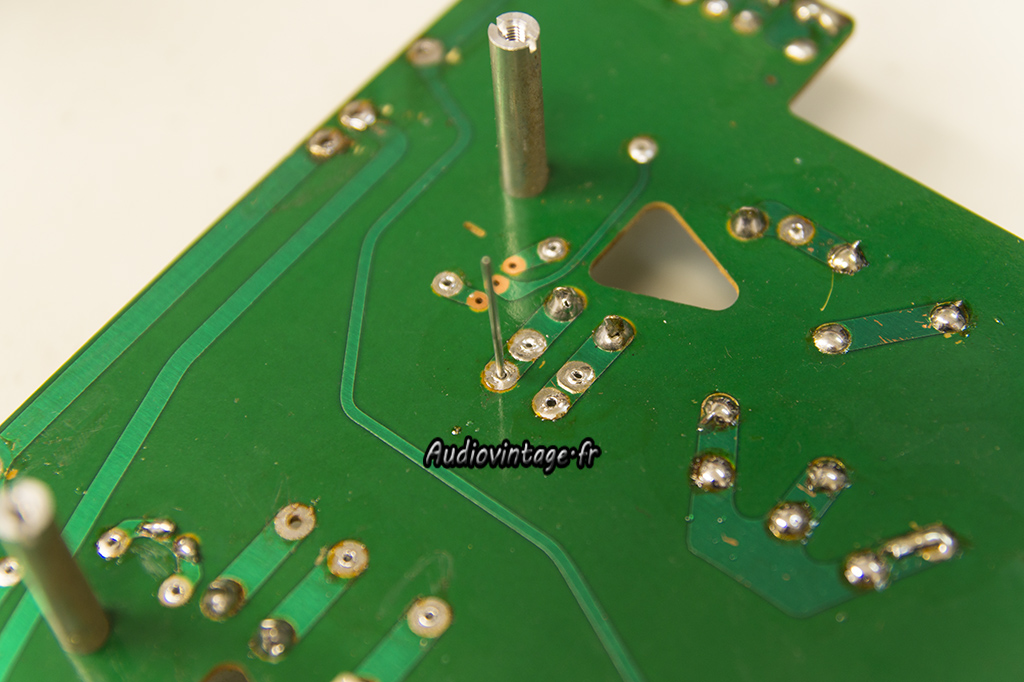

J’ai donc passé une patte de composant dans toutes les soudures « double face » avant de les refaire, afin de les renforcer. Cela devrait tenir un certain temps 🙂
Remontage du module, nouveaux micas d’isolation, graisse thermique fraiche et bien sur, l’ensemble des transistors de puissances sont remplacés par des neufs.
Les mêmes travaux sont effectués pour le second canal.
Le circuit « Flat amp » va avoir droit à une petite réfection.
Nouveaux condensateurs chimiques et soudures refaites.

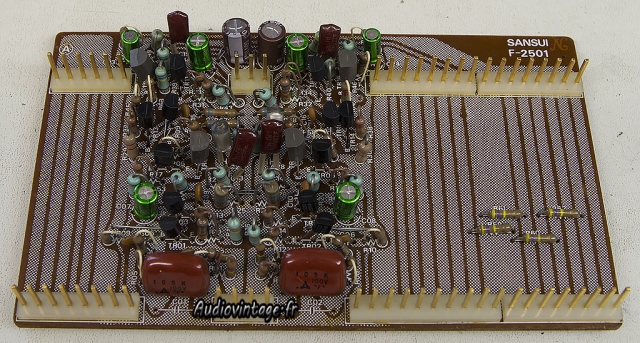

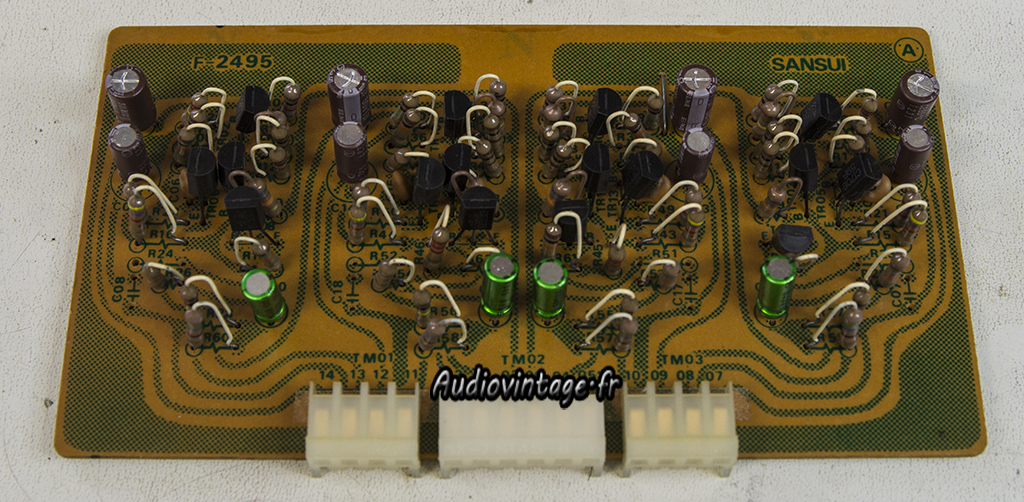

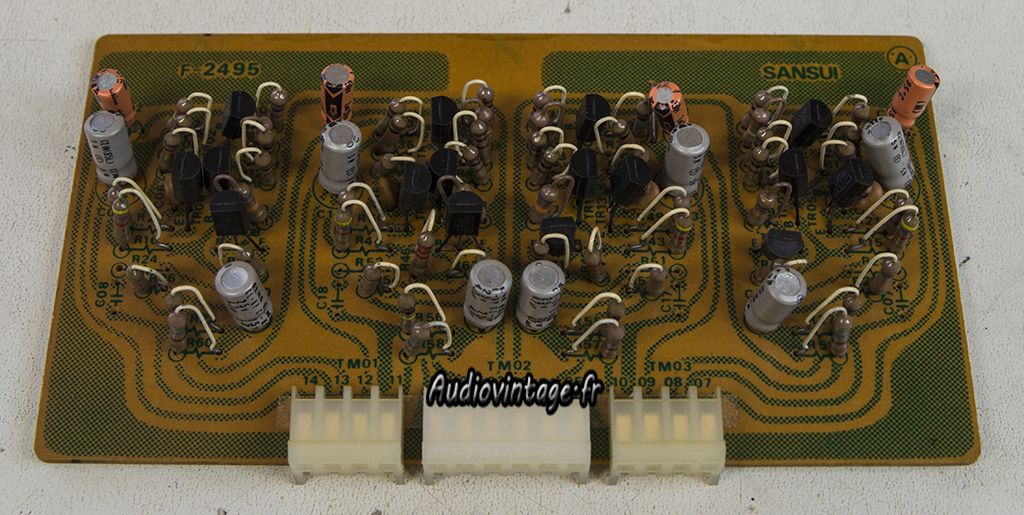

La carte phono.
Revue également.

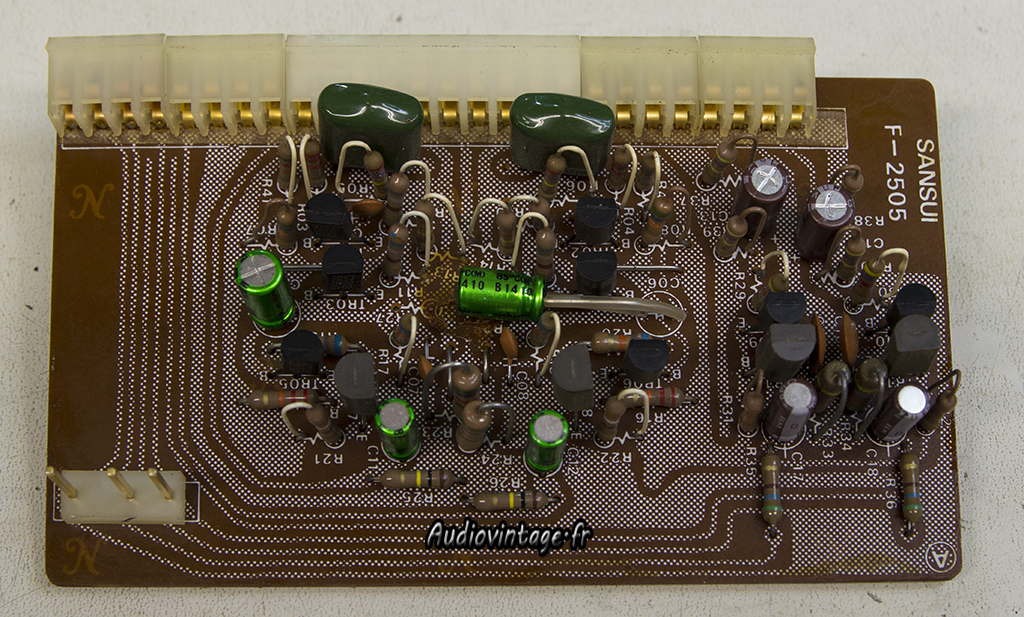

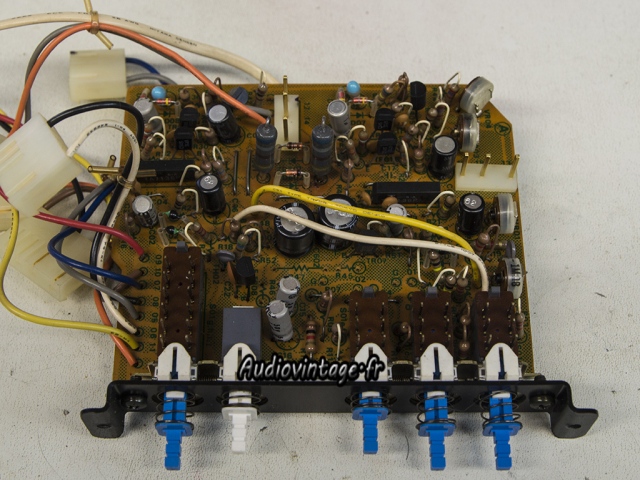

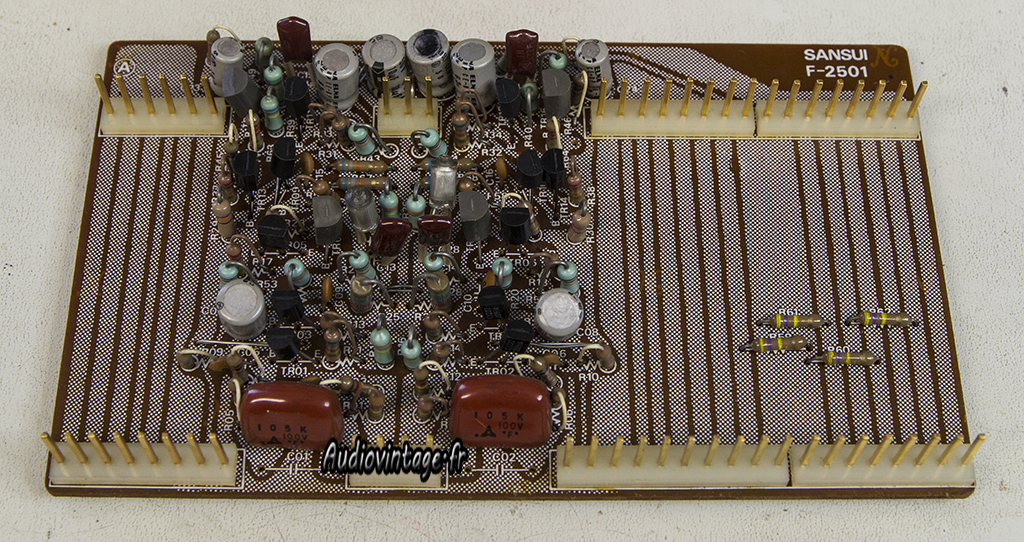

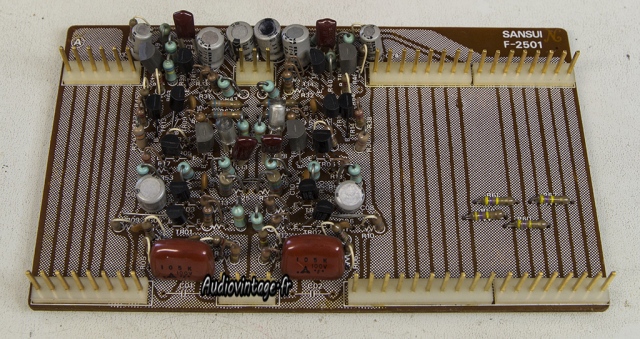

La carte « tone ».
Ici aussi, de nouveaux condensateurs chimiques prennent place, Elna Silmic 2 et Nichicon Muse.

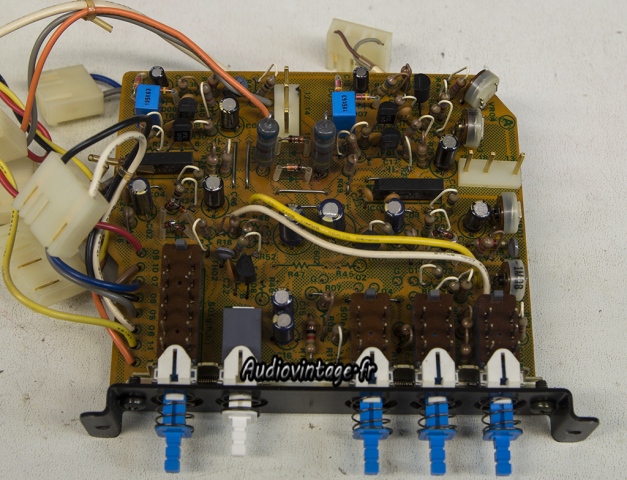

La carte de gestion des vumètres.
Nouveaux condensateurs et remplacement de certaines diodes. Les commandes, comprenant les trimmers de réglages des vumètres, sont nettoyées.

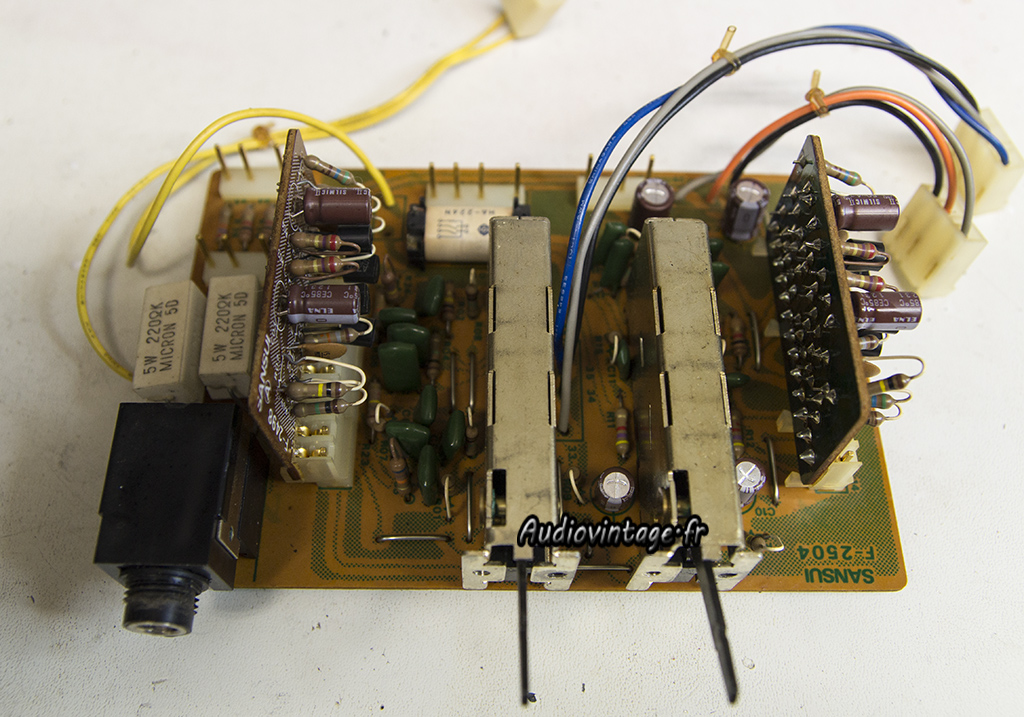

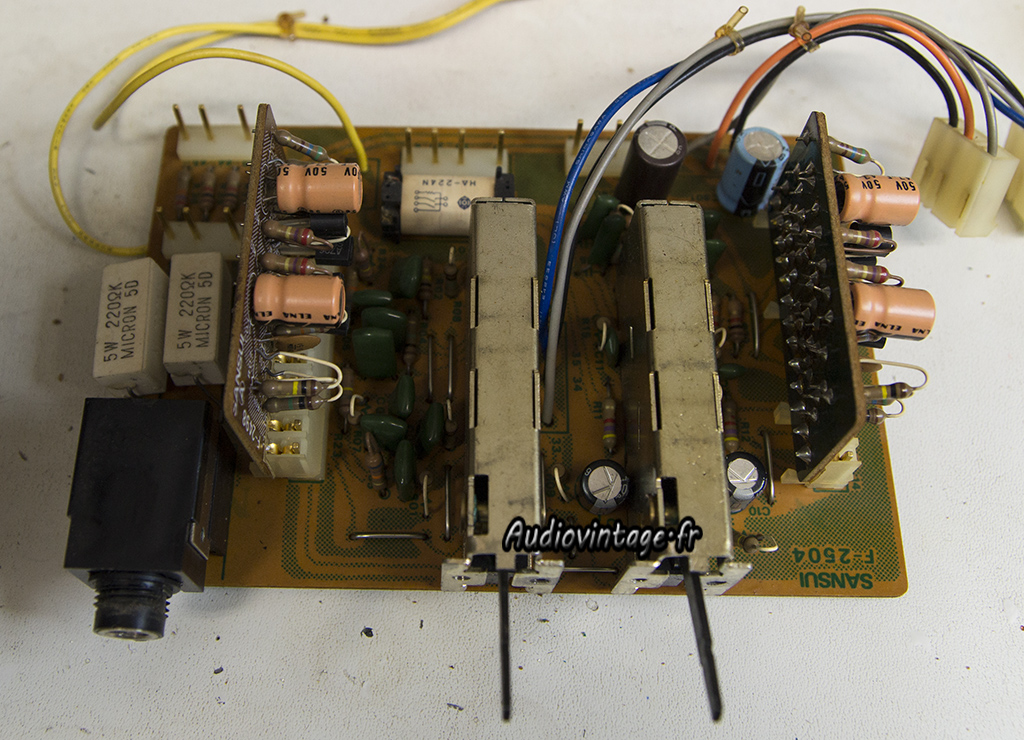

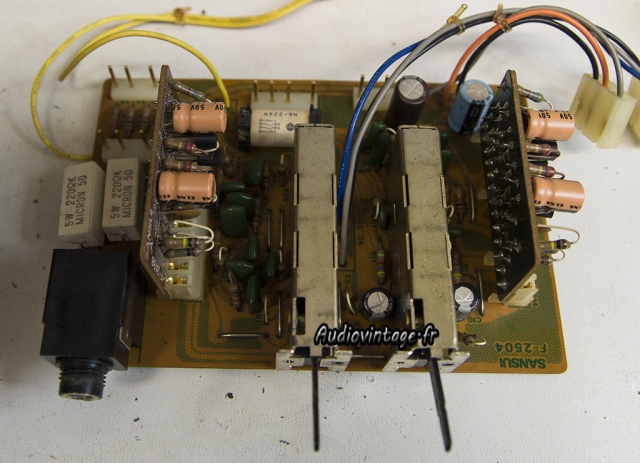

Le circuit « filtres » comprenant également le circuit de sortie casque. A noter les deux cartes « filles » à la verticale.
A noter également certains condensateurs chimiques remplacés par un précédent intervenant (qualité douteuse, et tension de fonctionnement inadéquate).
Condensateurs remplacés, cela n’a pas été forcément simple, les pistes avaient été endommagées sous les condensateurs précédemment remplacés.

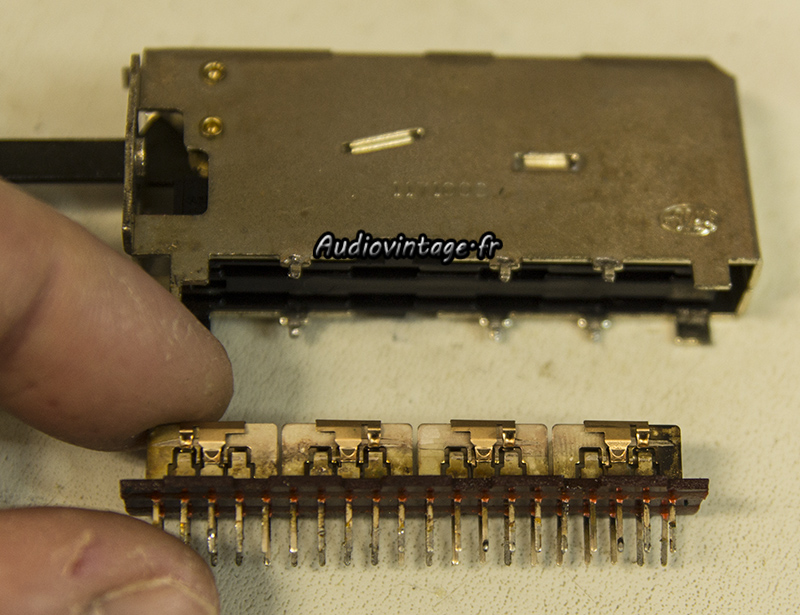

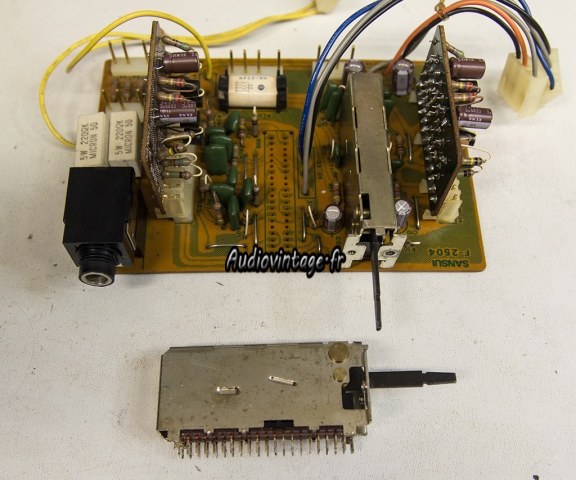

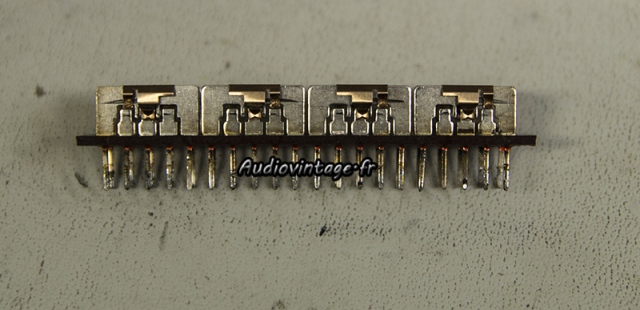

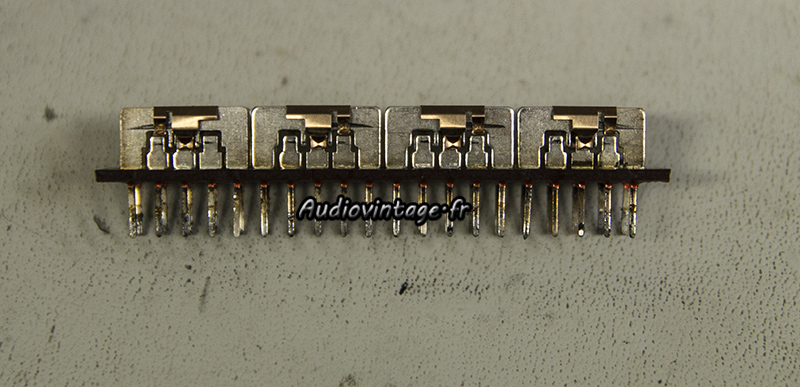

Les deux basculeurs étant très encrassés, il a été nécessaire de les dessouder, de les ouvrir et de les nettoyer afin de garantir un fonctionnement sans faille.
Dernière surprise sur cette carte, une vis (pas d’origine) trop longue qui est venue couper la poste lors d’un montage du fond de l’appareil, cette coupure rend inopérant le filtre « low » sur un canal.
Les énormes condensateurs de filtrage sont également remplacés par des neufs, de même capacité et tension, et cerise sur le gâteau pour le réparateur pour qui cela va simplifier le montage : de même format.

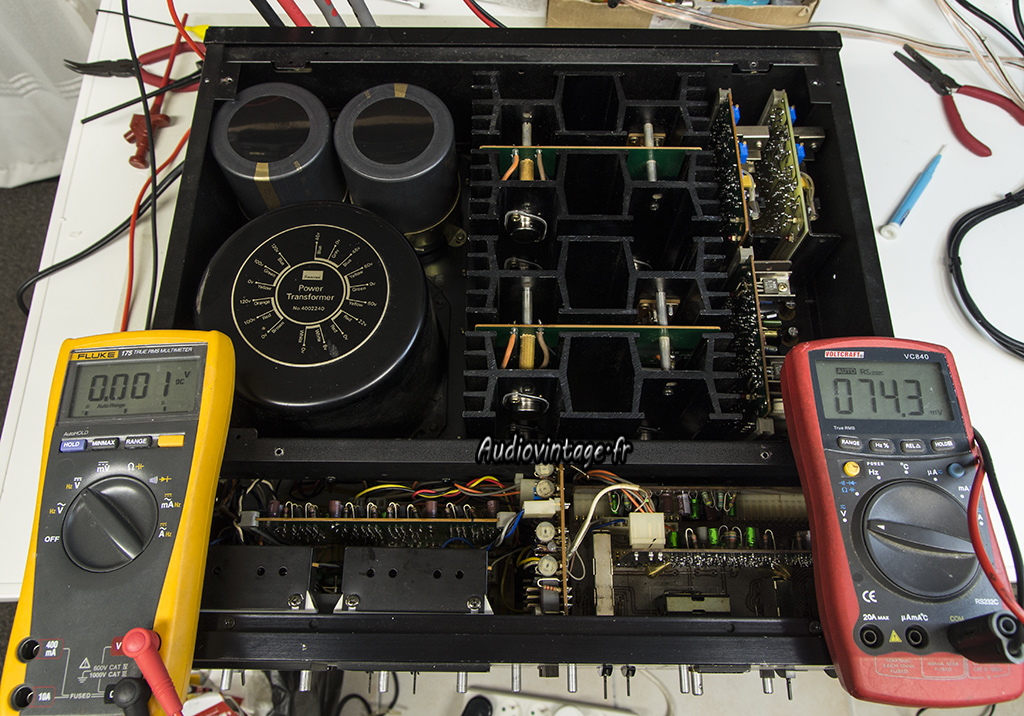

Réglage de l’offset sur les deux canaux (à gauche, mauvais calibre sur le Fluke !)
Prêt pour le réglage du bias.
Puissance confortable avant l’écrêtage !

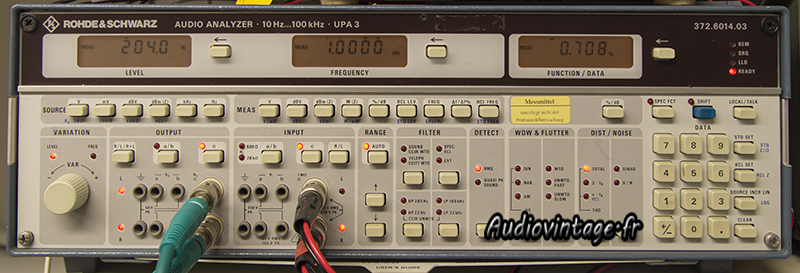

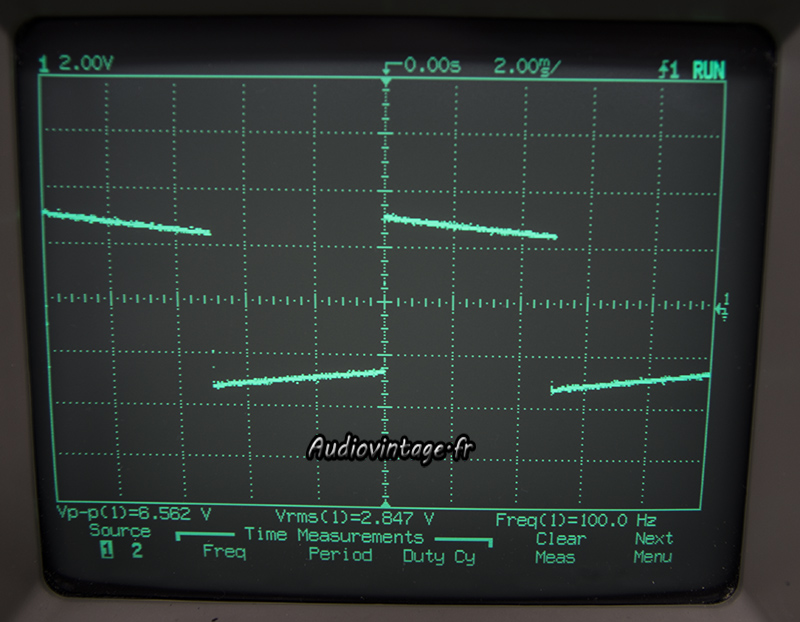

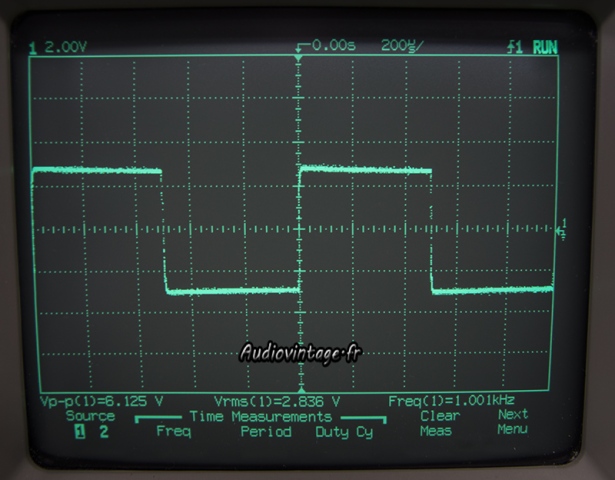

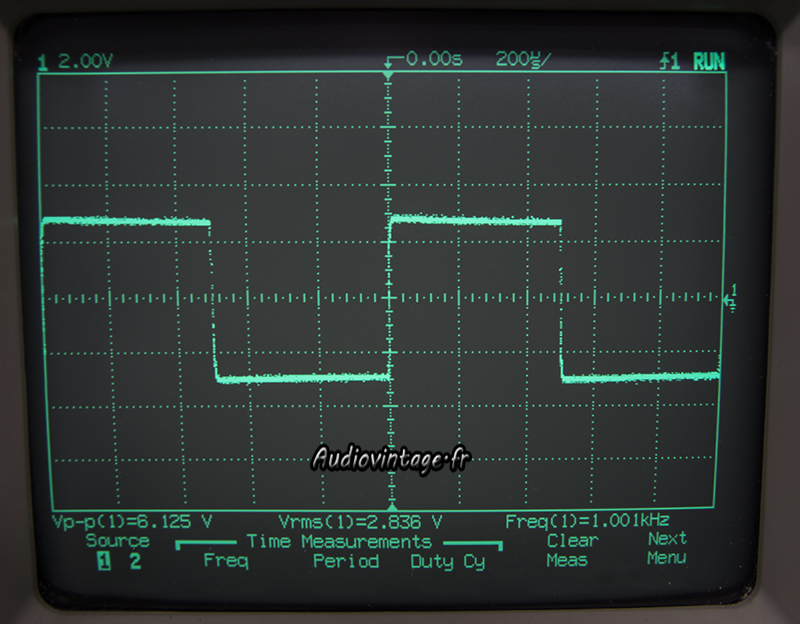

Quelques mesures de signal carré à 1 watt en sortie (100hz,1Khz, 10khz).

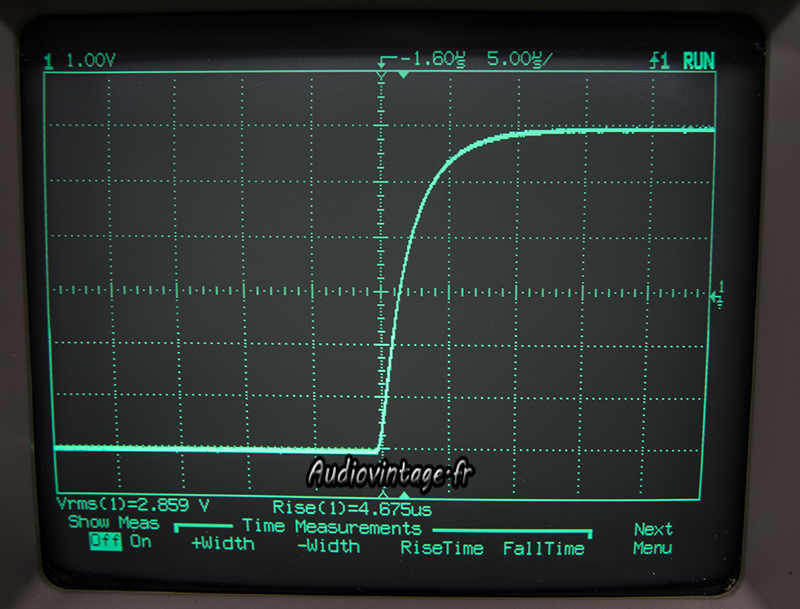

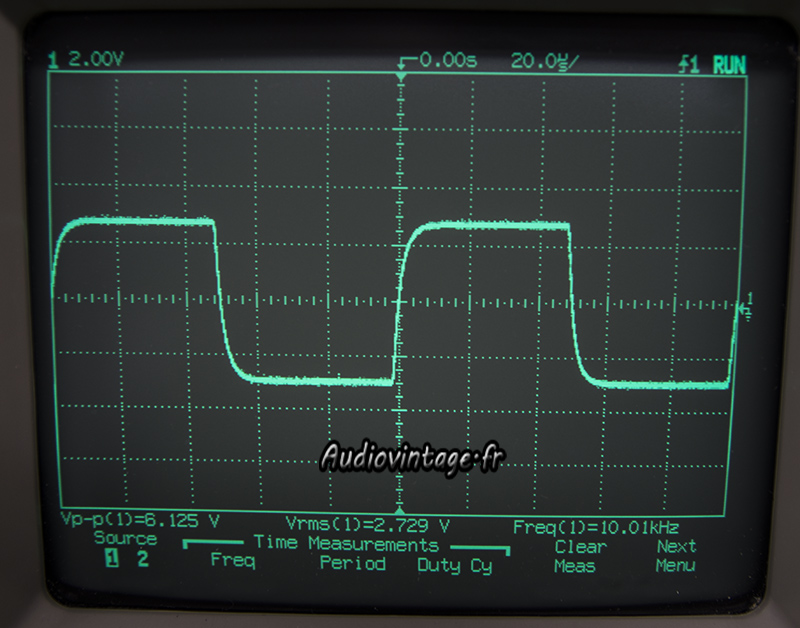

Temps de montée à 10khz, toujours à 1watt en sortie.

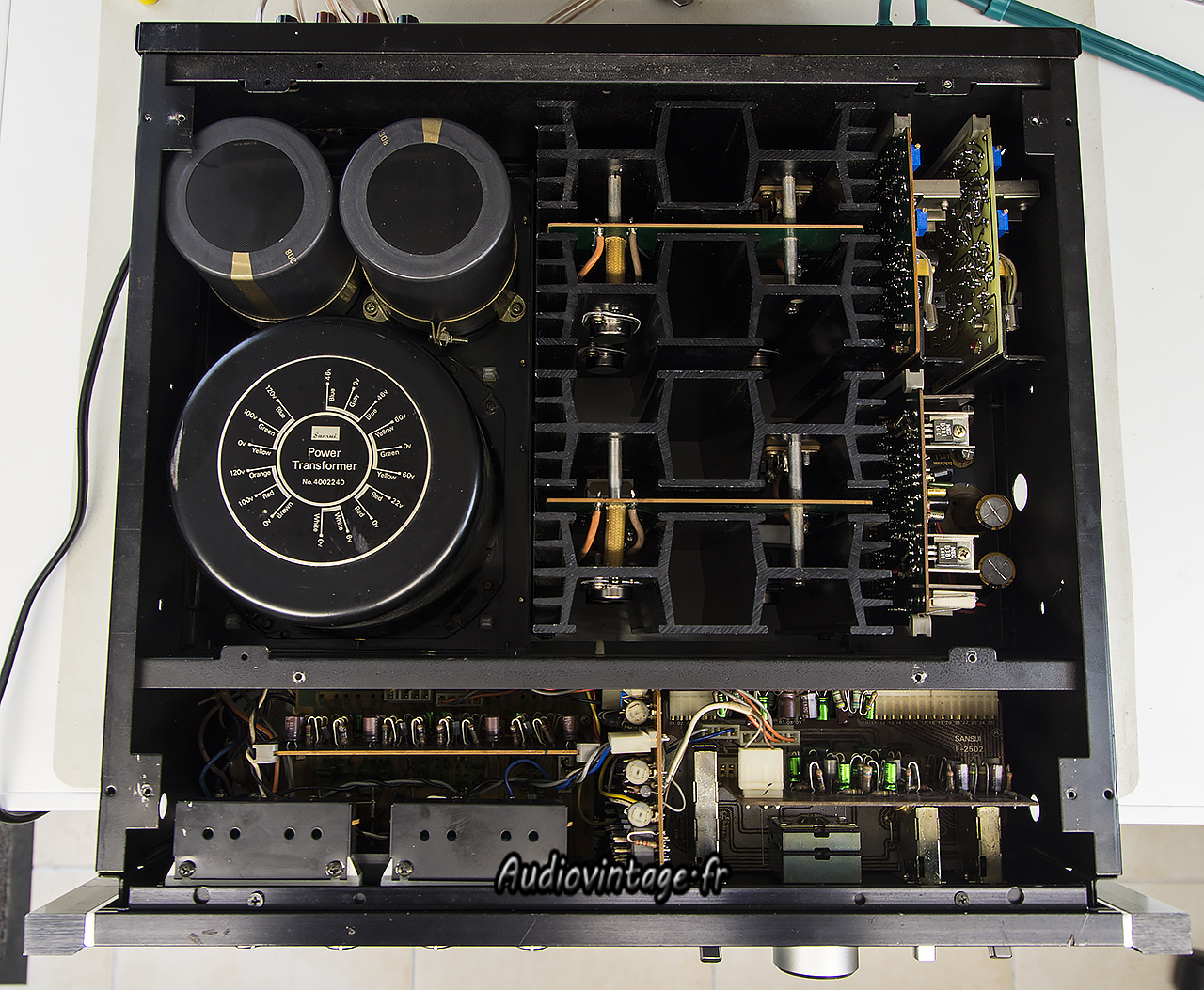

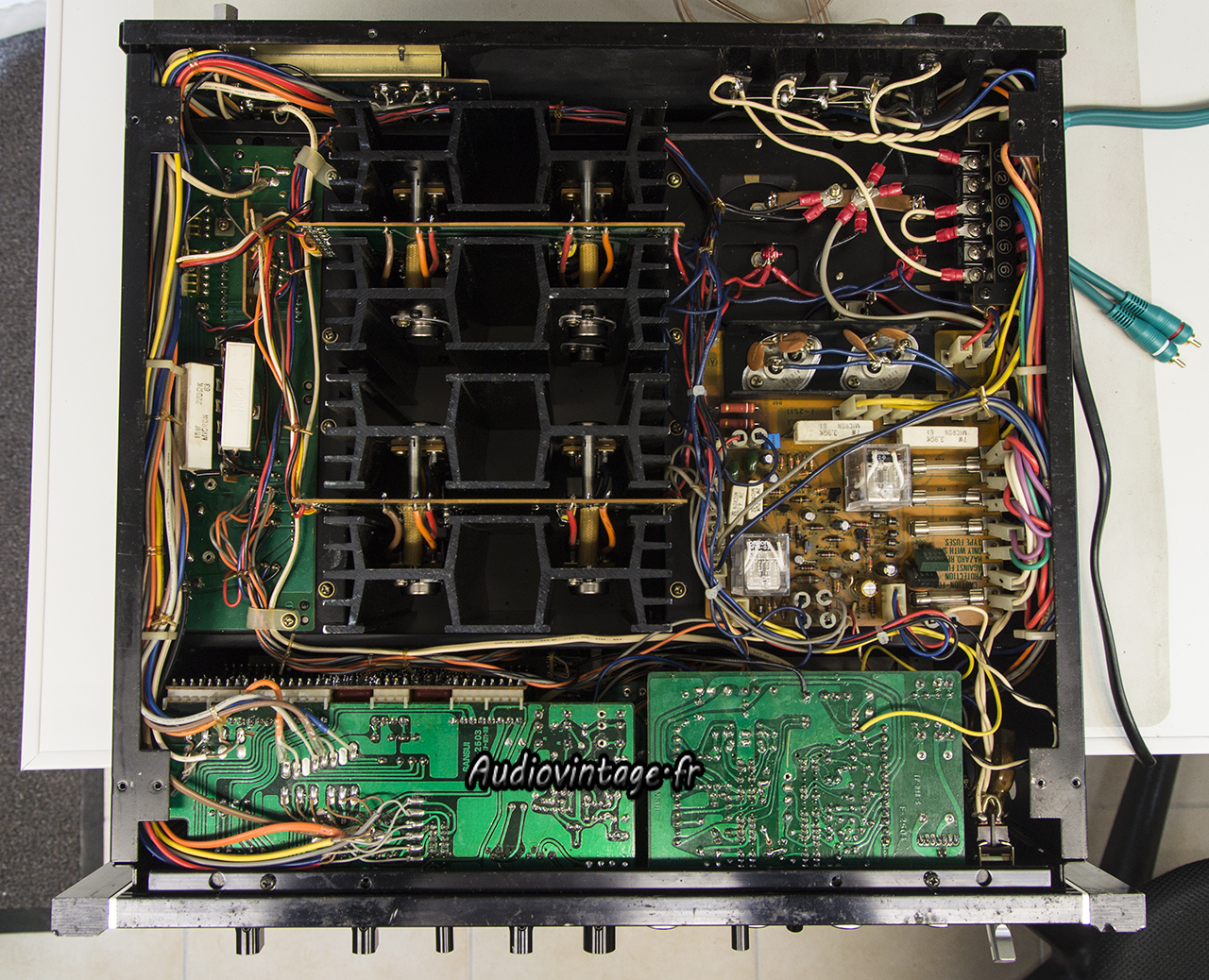

La bête terminée sans ses blindages.

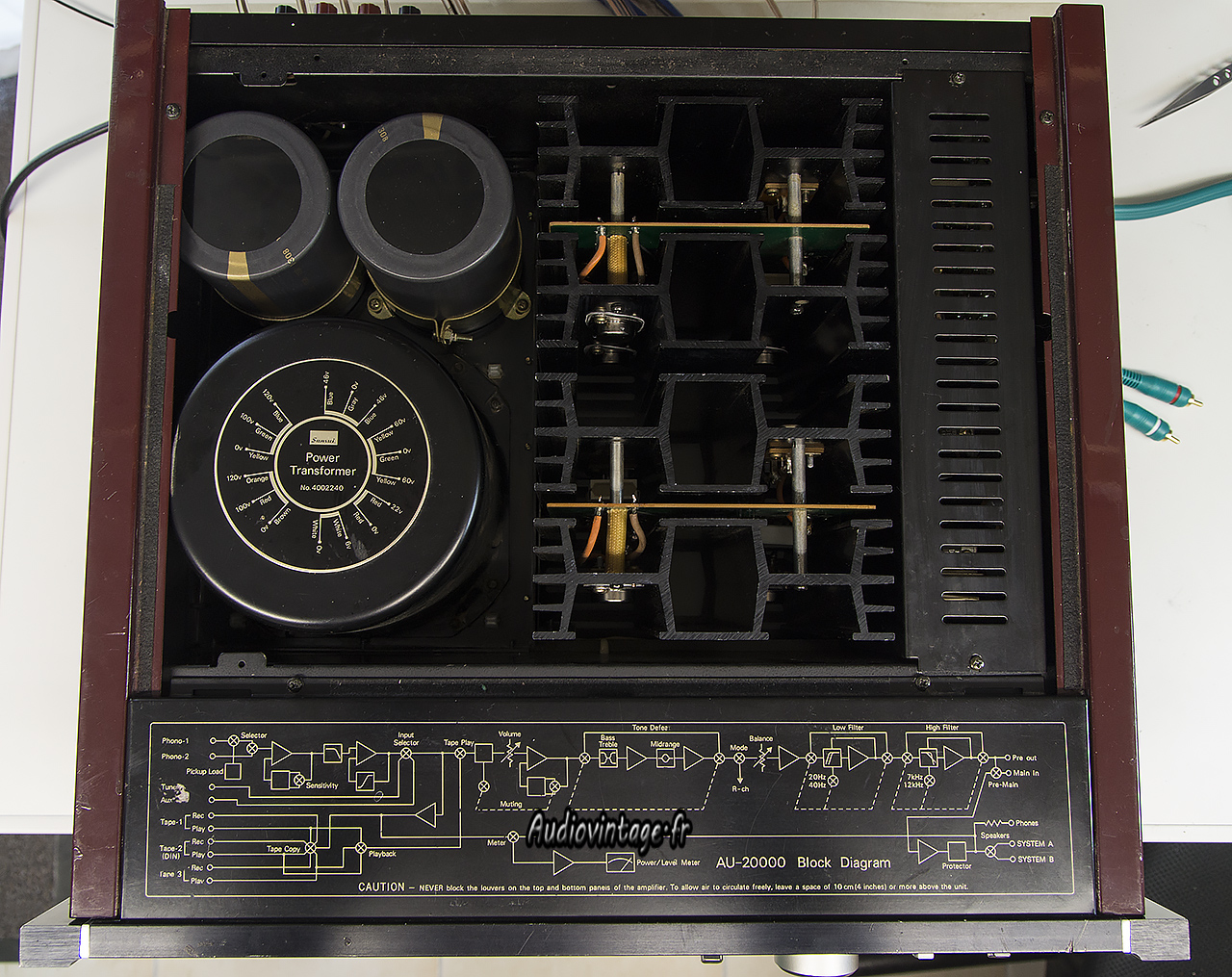

Blindages en place.

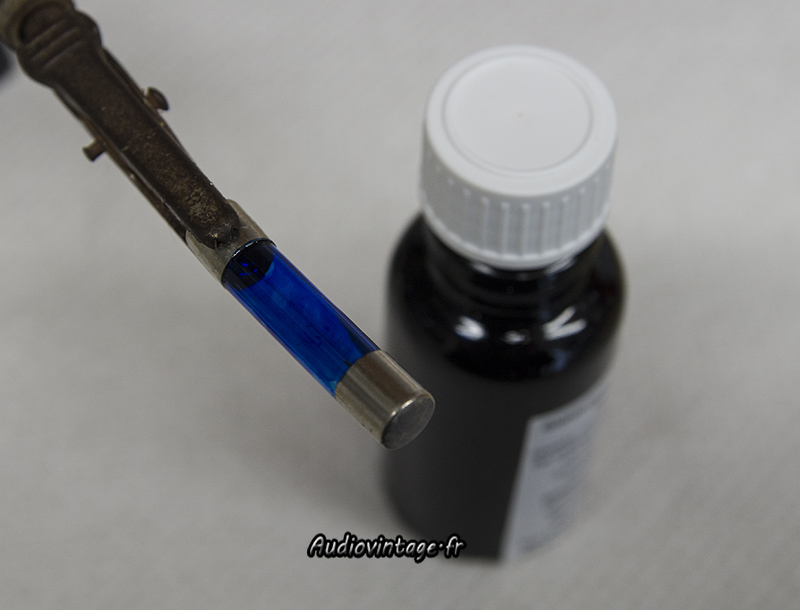

Une ampoule de vumètre ayant décidée de mourir lors de la restauration de l’appareil, j’ai du en mettre une autre en place, et pour respecter la couleur d’origine des vumètres (verdâtre), peinture spéciale obligatoire !
Détails…

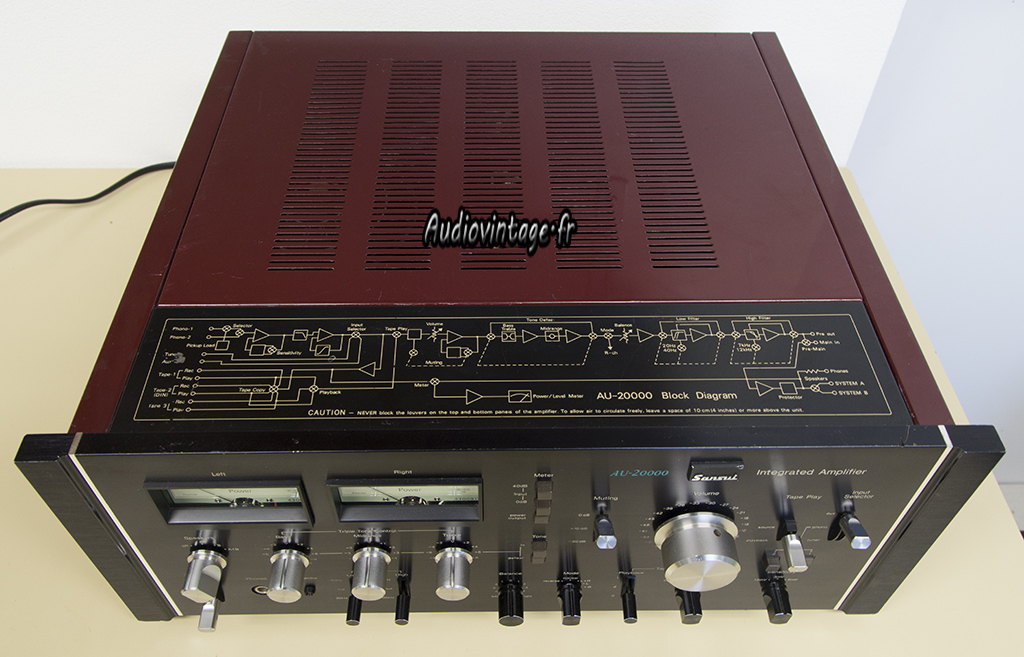

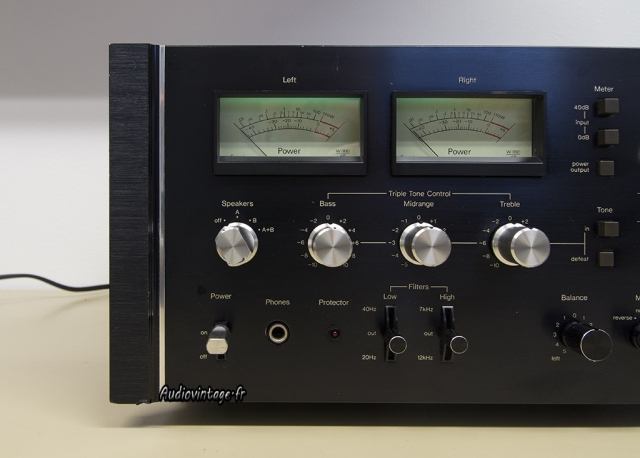

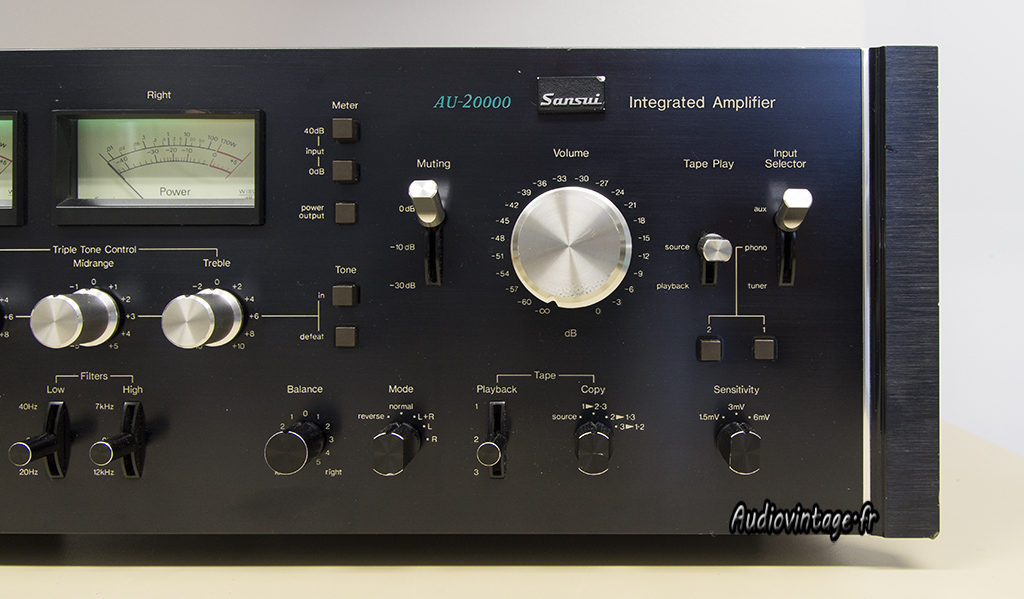

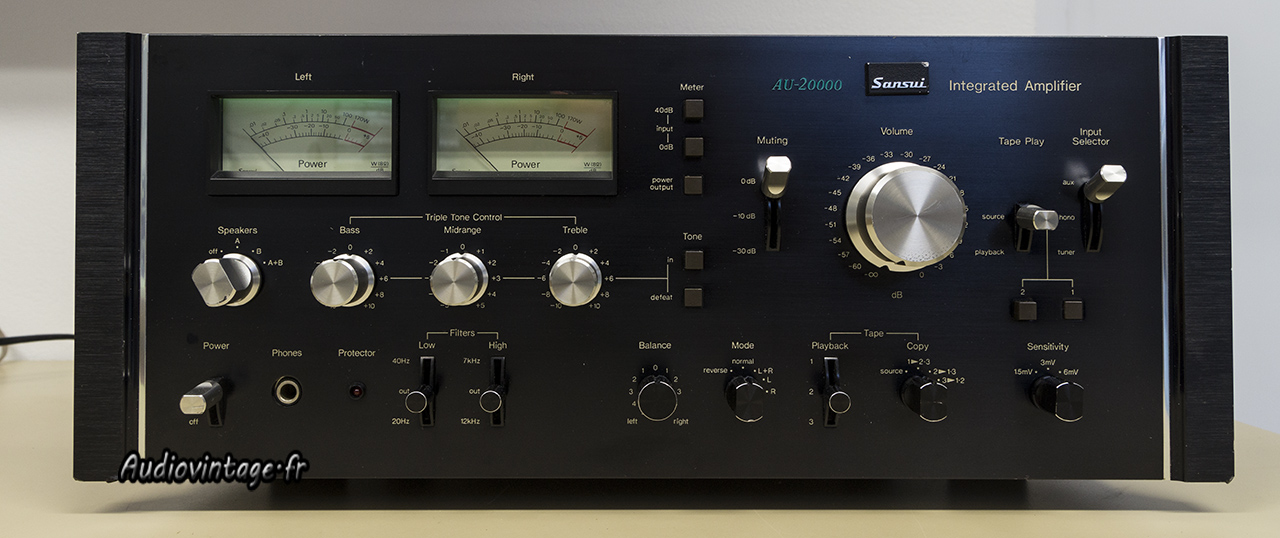

Dans sa jolie robe.

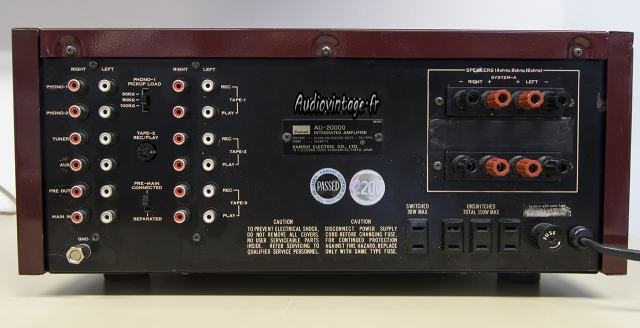

Connectique.
