Harman Kardon A 401

Harman Kardon A401 : sobre.
L’amplificateur Harman Kardon A401 était au catalogue du constructeur en 1976. Le plus petit de la gamme de l’époque mais pas au rabais pour autant !
Révision complète d’un bel exemplaire.

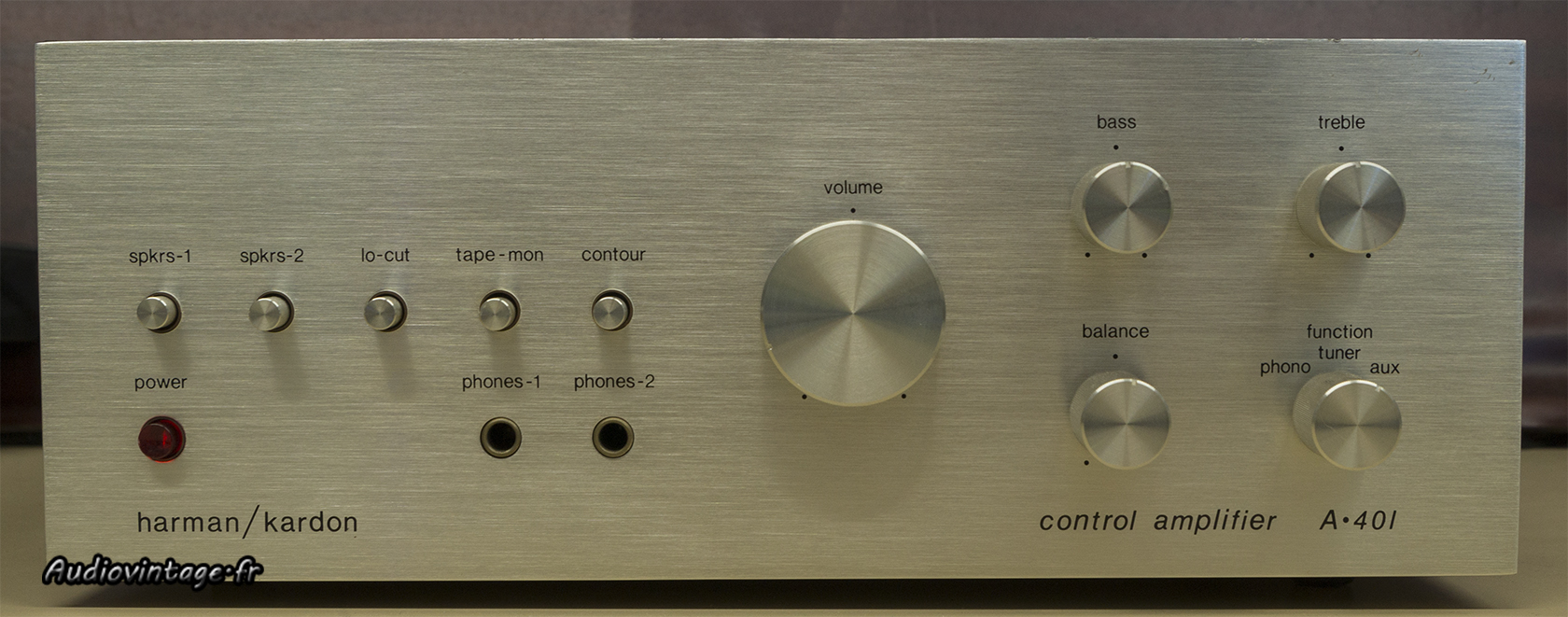

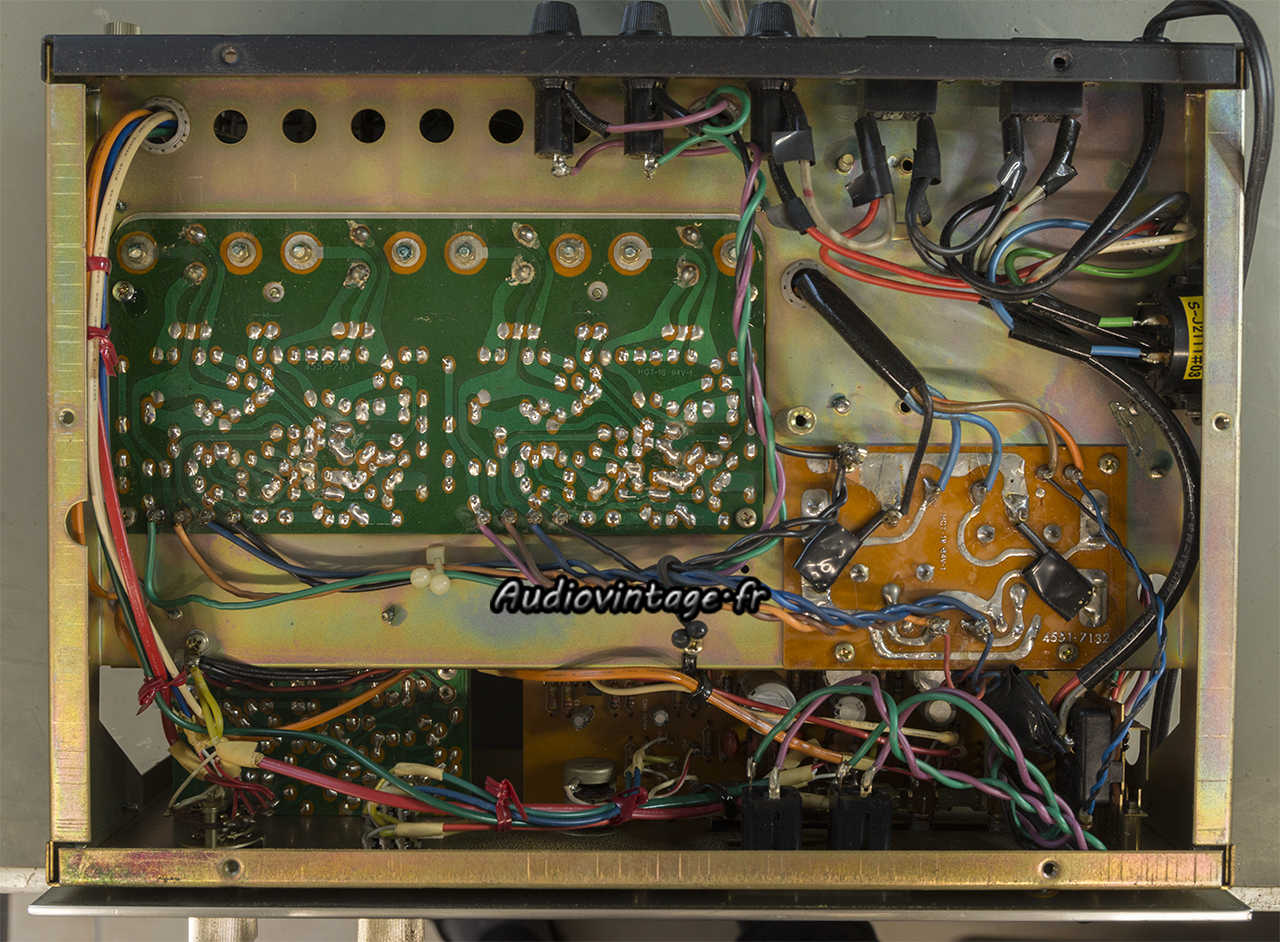

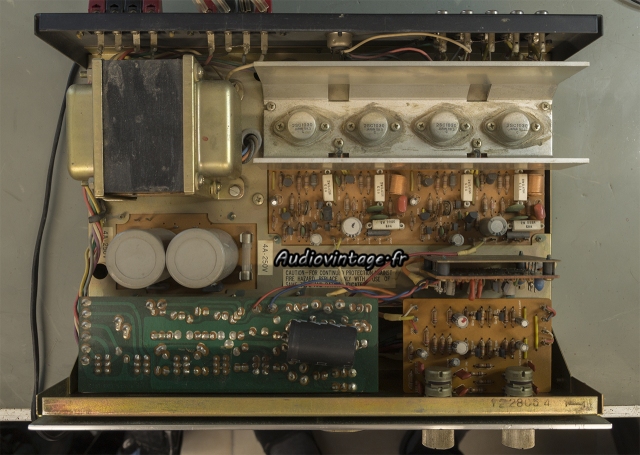

Harman Kardon A401 : à son arrivée.
Harman Kardon A401 : à son arrivée.
L’appareil est fonctionnel et se trouve dans son état d’origine (sauf certains fusibles, voir plus bas…). Cet exemplaire ne fait pas partie des dernières séries car il ne dispose pas du circuit de muting additionnel ajouté en 1978. Pour autant, il a reçu une « correction » d’usine, par l’ajout d’un gros condensateur axial destiné à éviter un gros ploc à l’allumage ainsi que la mort de certains fusibles, toujours à l’allumage.

Harman Kardon A401 : bricolage de fusible !
Les fusibles « réparés ». Plus joli que le célèbre bricolage au papier aluminium, mais tout aussi dangereux. A remplacer.

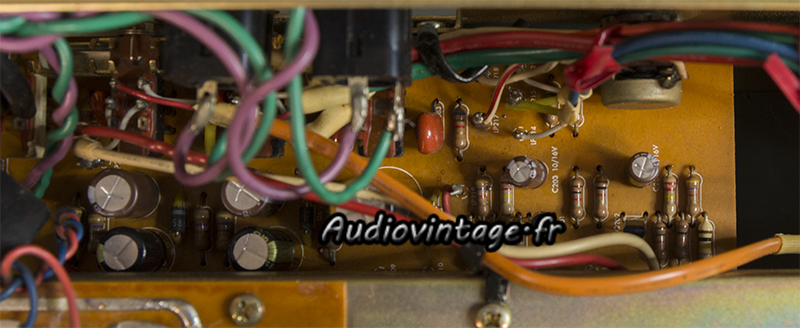

Harman Kardon A401 : circuit phono à réviser.

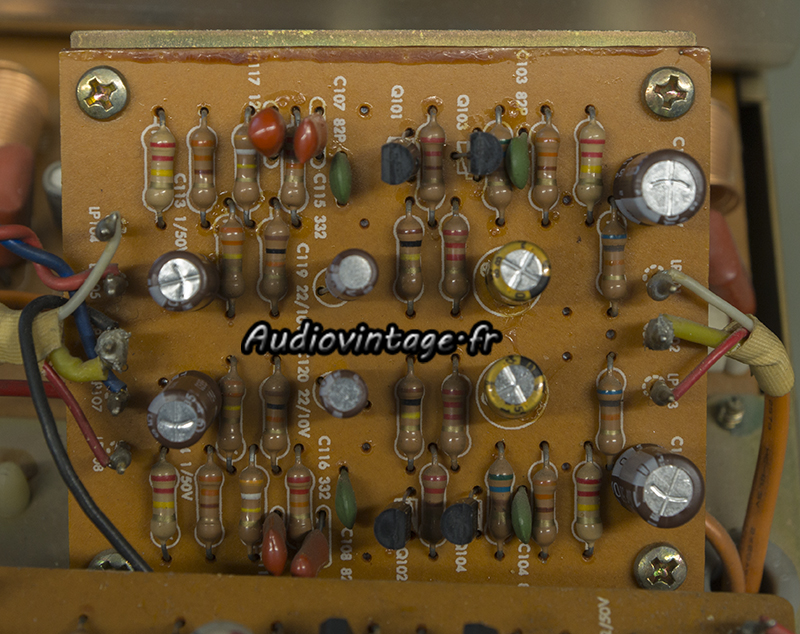

Le circuit phono.

Harman Kardon A401 : circuit phono revu.
Les condensateurs chimiques sont remplacés. Les transistors, aux références désormais connues et reconnues comme problématiques prennent également le chemin de la poubelle.

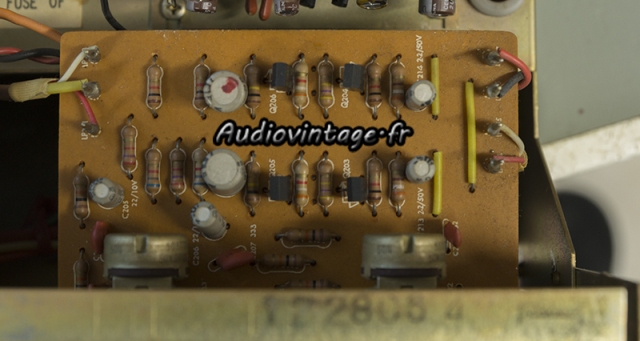

Harman Kardon A401 : circuit control/volume/mode à réviser.

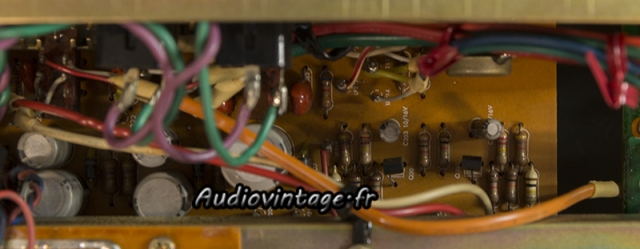

Le circuit volume/mode/control.

Harman Kardon A401 : circuit control/volume/mode révisé.
Ici aussi, les condensateurs chimiques et les transistors son remplacés.

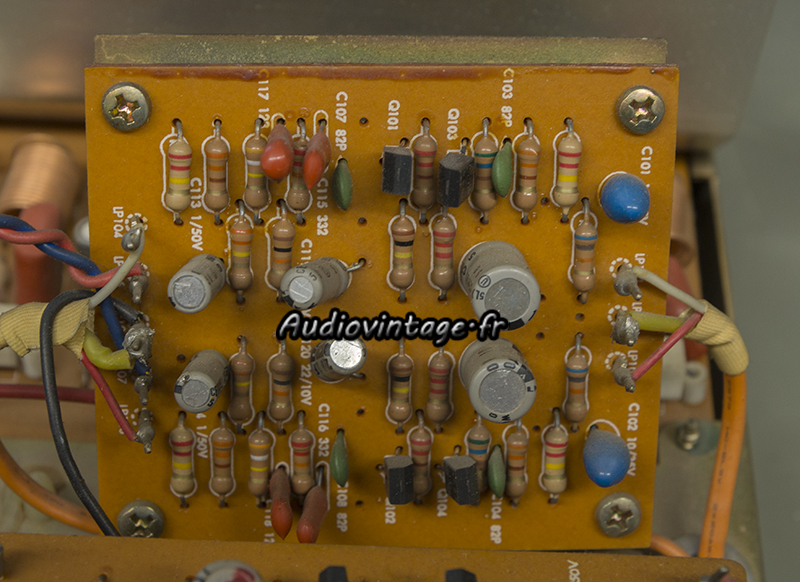

Harman Kardon A401 : circuit tonalité à revoir.
Le circuit de tonalité.

Harman Kardon A401 : circuit tonalité révisé.
Même punition.

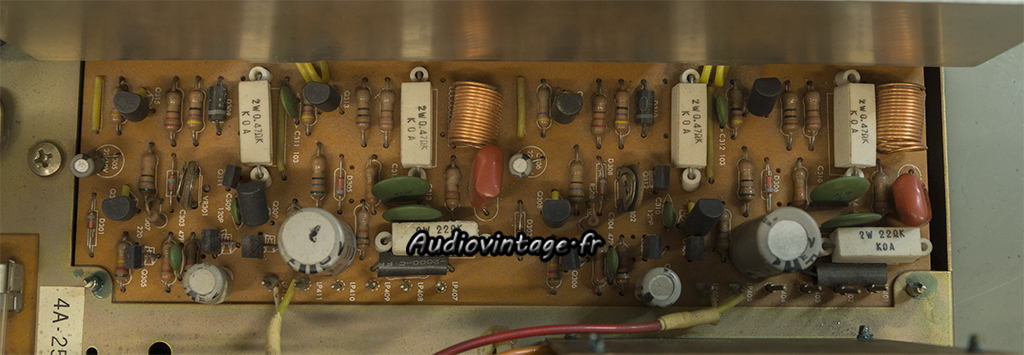

Harman Kardon A401 : circuit d'amplification à revoir.
Le circuit d’amplification final.

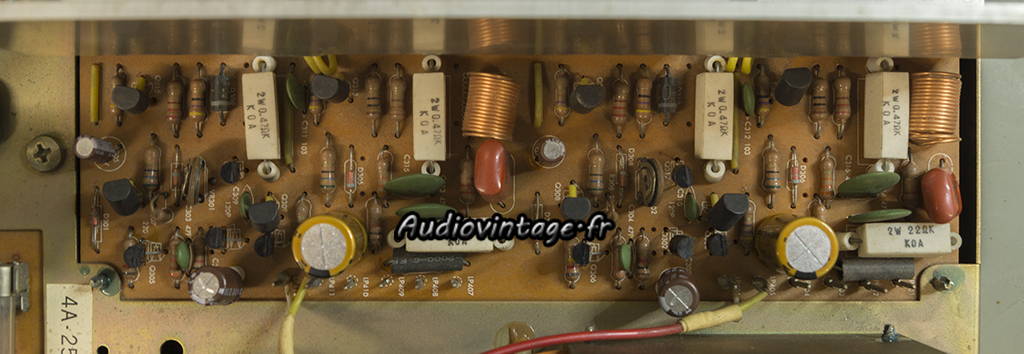

Harman Kardon A401 : circuit d'amplification révisé.
Intervention identique, nombreux transistors remplacés (dont les paires différentielles) ainsi que la totalité des condensateurs chimiques.

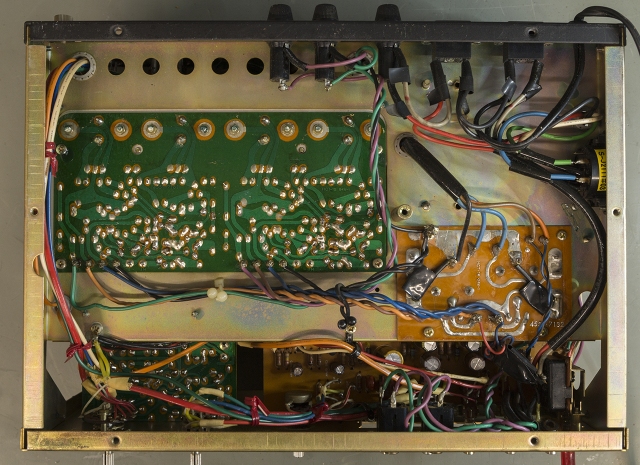

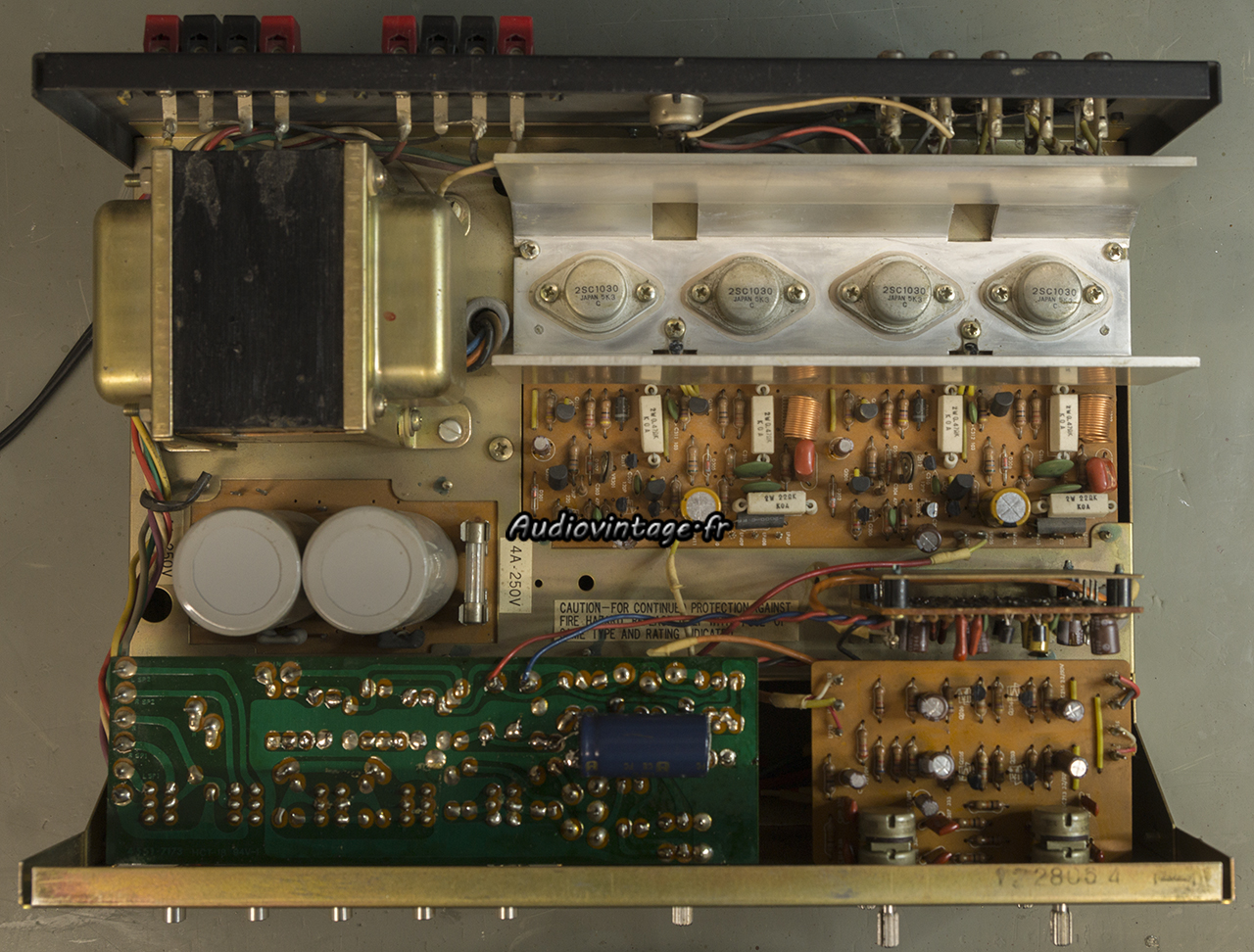

Harman Kardon A401 : terminé.
Harman Kardon A401 : terminé.
Les condensateurs de filtrage de l’alimentation des Elna de 6800uf, ne montrent pas de faiblesse particulière et restent en place.
Les réglages de courant de repos sont effectués, les offsets contrôlés, les commandes nettoyées, et l’ampoule « on » HS située au niveau du bouton poussoir translucide de mise en route est remplacée par une led.

Harman Kardon A401 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Harman Kardon A401 : distorsion-a-2x20w-sous-8-ohms-entree-aux
Distorsion à puissance nominale sous 8 ohms, entrée aux.

Harman Kardon A401 : IMD-a-2x1w-sous-8-ohms-entree-aux

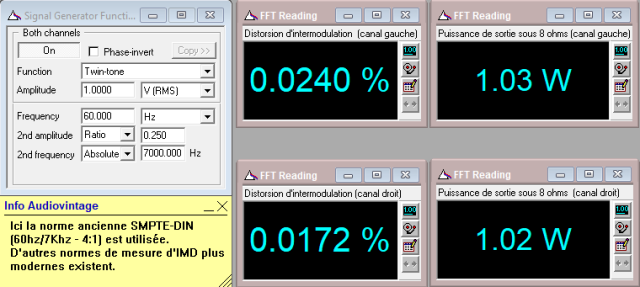

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

Harman Kardon A401 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux
Puissance de sortie sous 8ohms à l’écrêtage en IMD.

Harman Kardon A401 : diaphonie-du-canal-droit-sur-le-canal-gauche-a-20w-sous-8-ohms-entree-aux

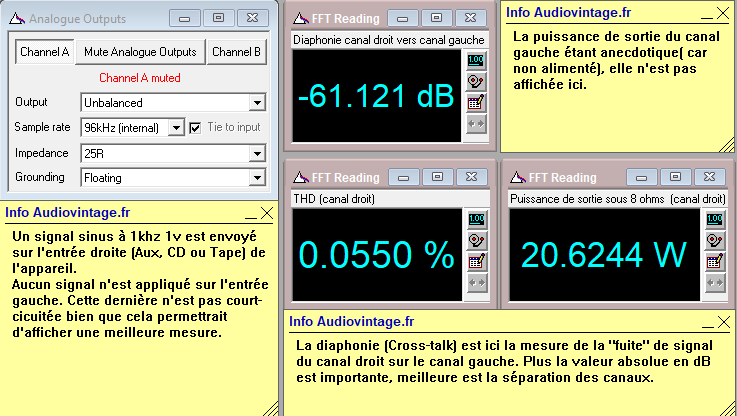

Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche.

Harman Kardon A401 : diaphonie-du-canal-gauche-sur-le-canal-droit-a-20w-sous-8-ohms-entree-aux

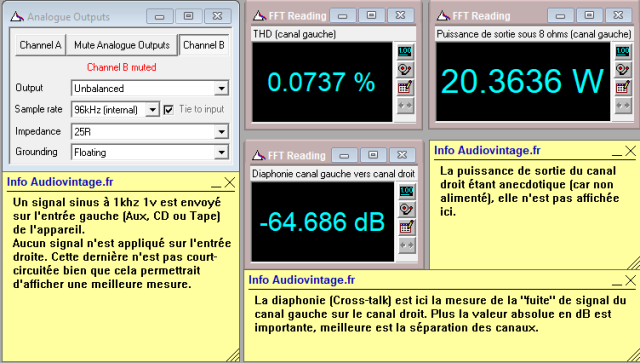

Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit.

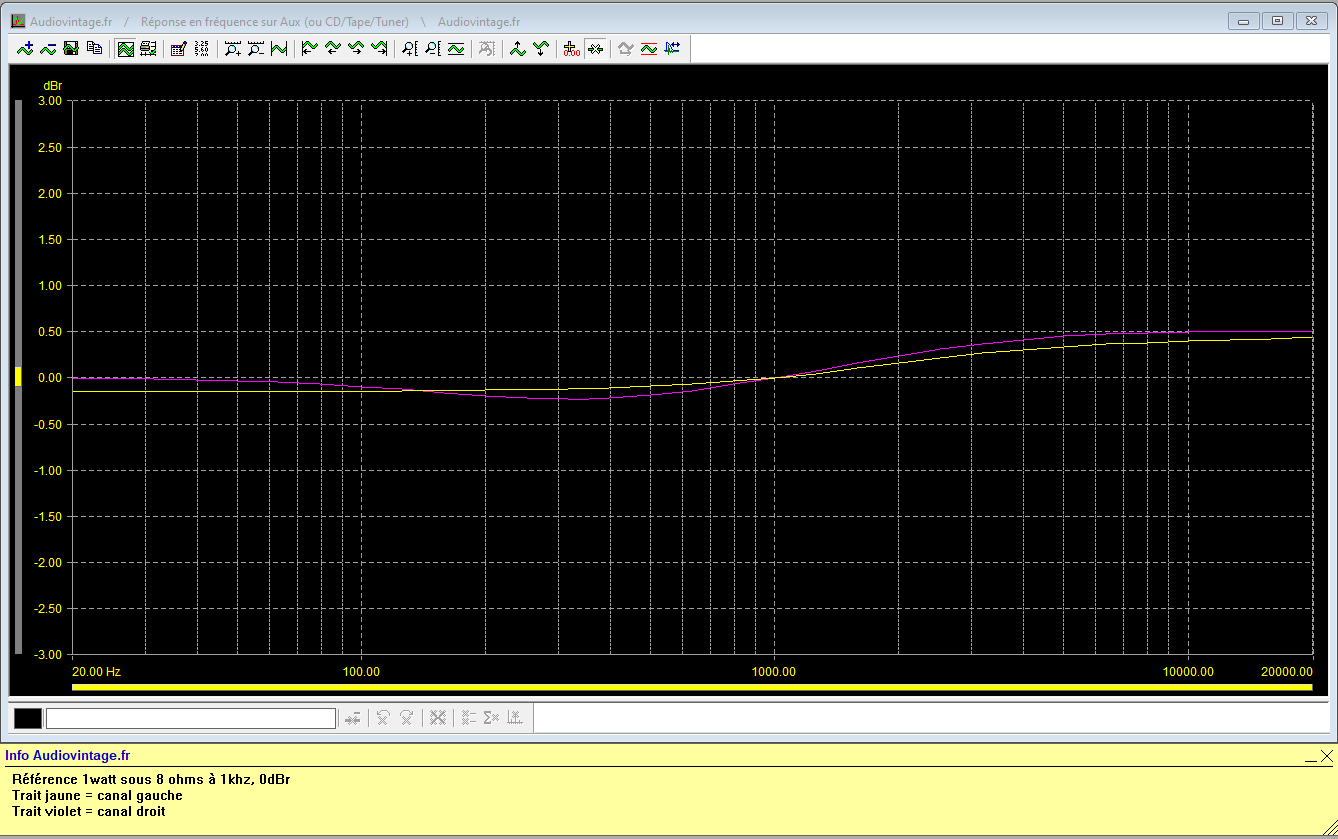

Harman Kardon A401 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Harman Kardon A401 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-low-cut-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, low cut activé.

Harman Kardon A401 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-contour-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, contour activé.

Harman Kardon A401 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi

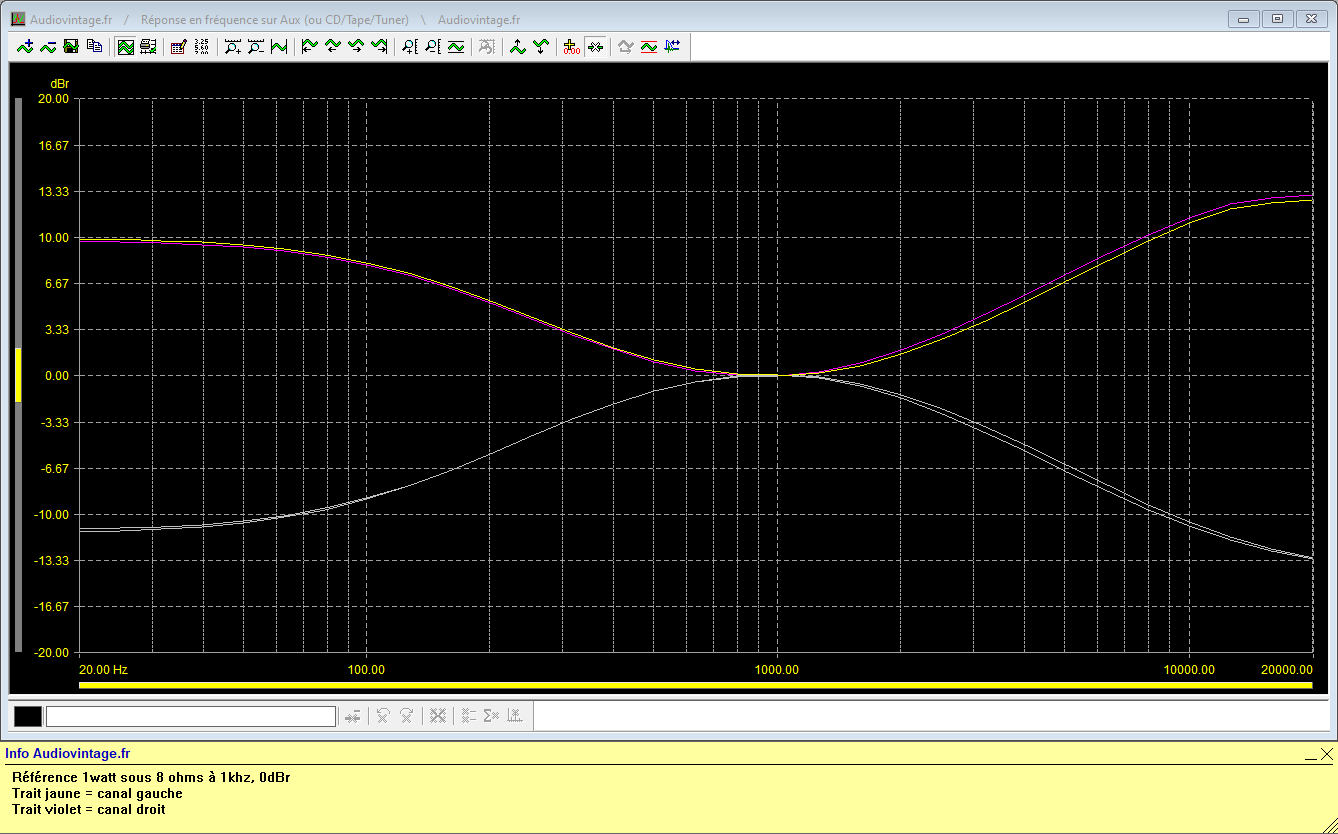

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Harman Kardon A401 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Harman Kardon A401 : rapport-signal-bruit-a-2x20w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x20w sous 8 ohms, entrée aux.

Harman Kardon A401 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Harman Kardon A401 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono

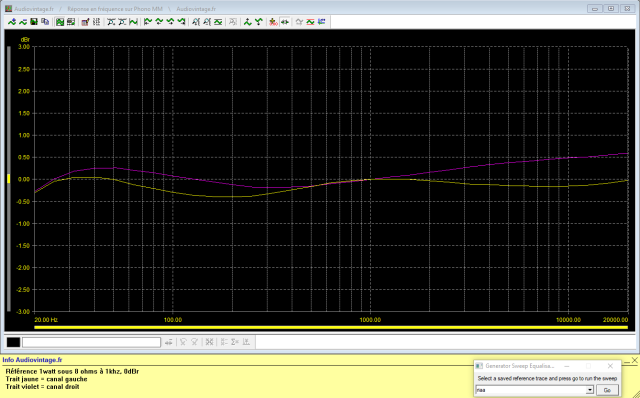

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

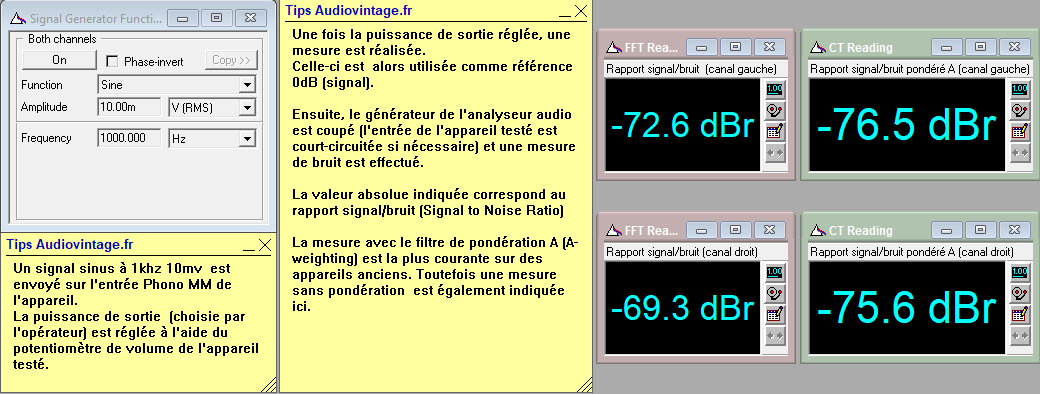

Harman Kardon A401 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Harman Kardon A401 : rapport-signal-bruit-a-2x20w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x20w sous 8 ohms, entrée phono.

Harman Kardon A401 : signal-carre-a-100hz
Harman Kardon A401 : signal-carre-a-1khz
Harman Kardon A401 : signal-carre-a-10khz
Harman Kardon A401 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

Harman Kardon A401 : connectique.
Connectique.
