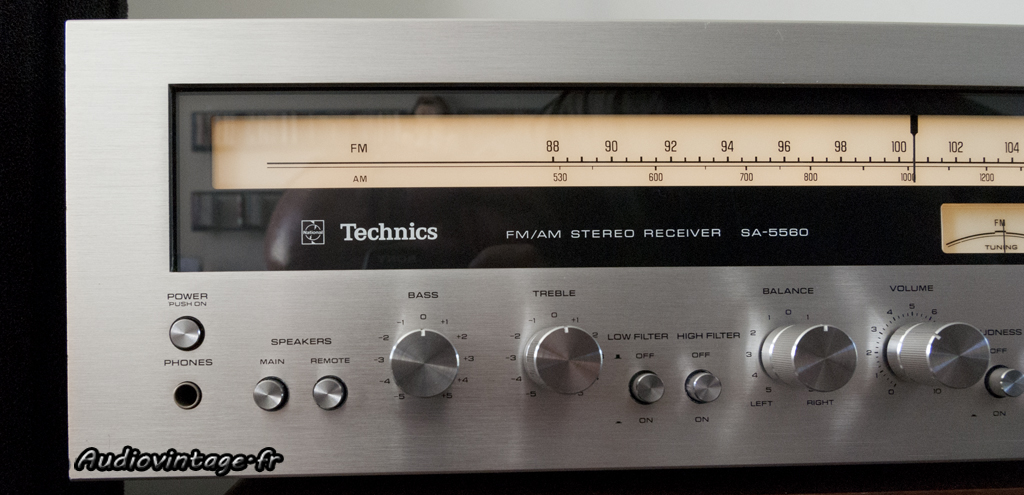

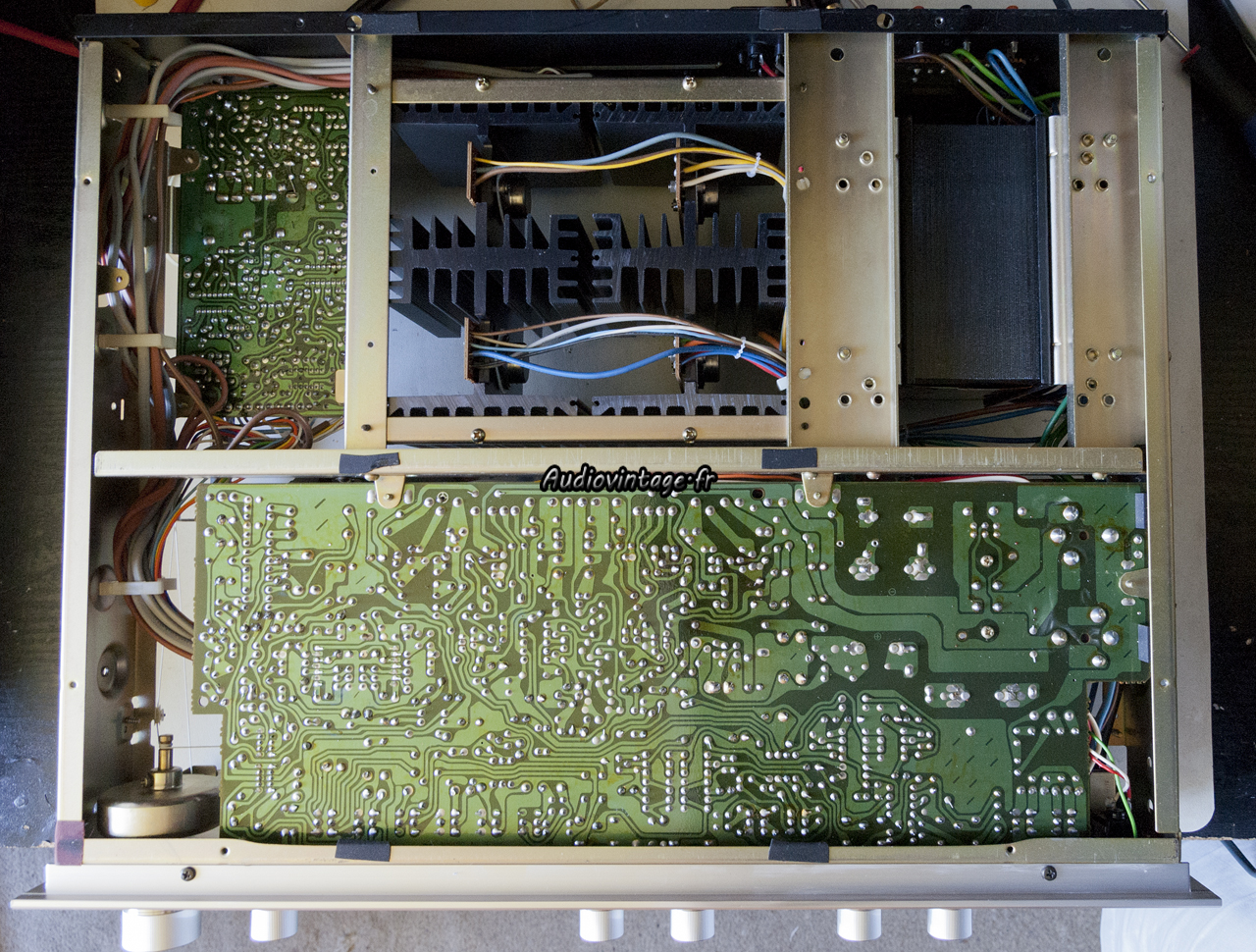

Gros problème de tuner pour ce joli receiver qui a donc nécessité une intervention mécanique délicate.

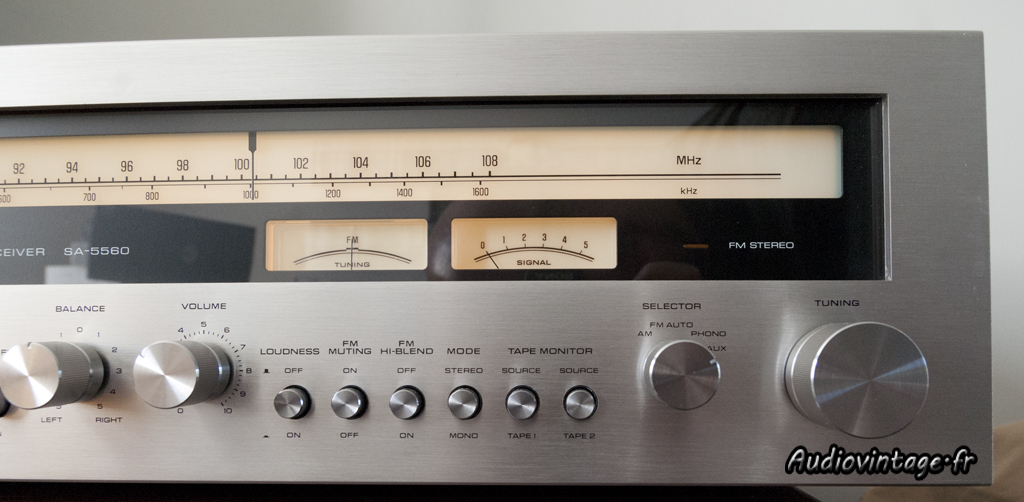

Technics SA-5560

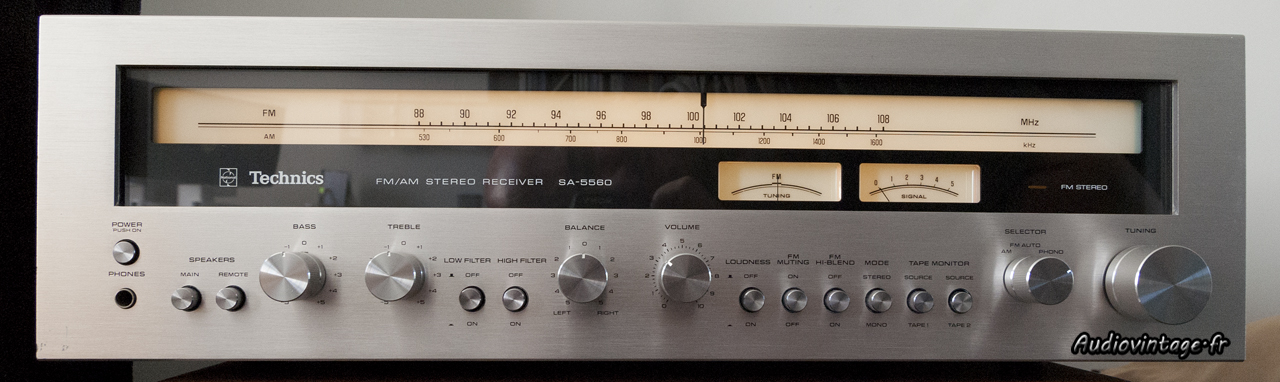

Technics SA-5560

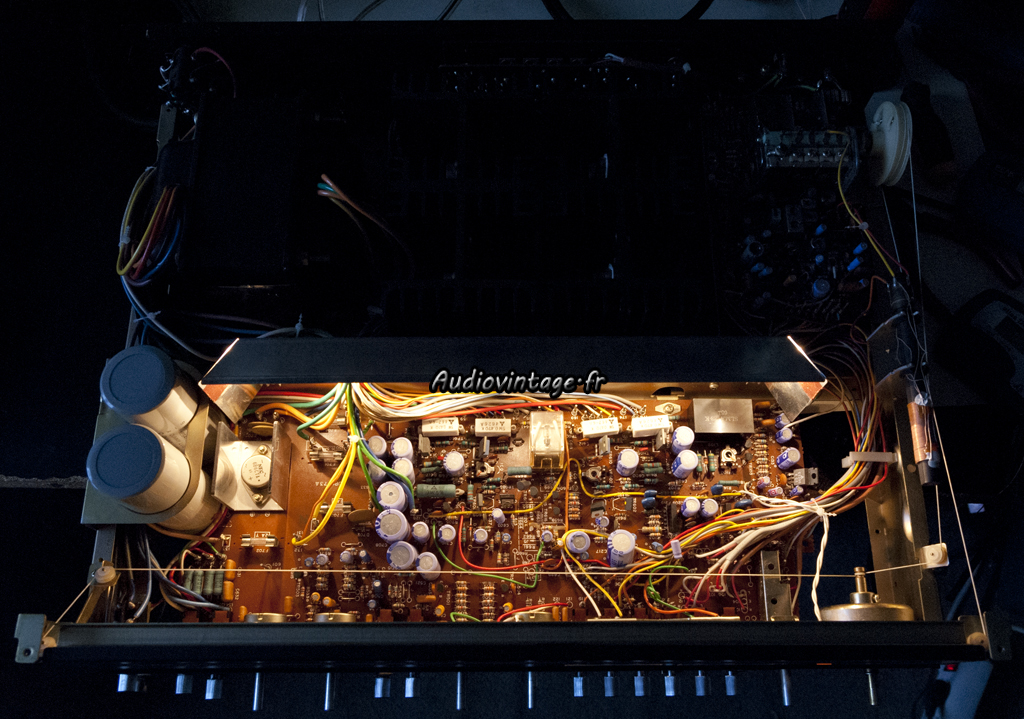

Technics SA-5560

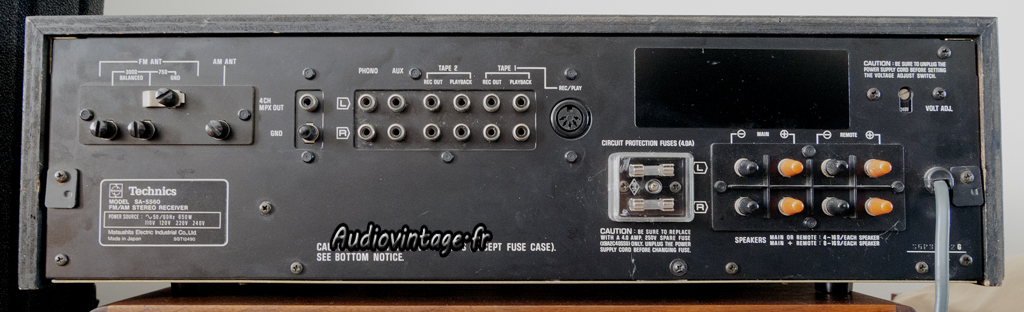

Technics SA-5560
Le propriétaire actuel me l’a déposé en me montrant le gros trou dans le coffret du côté droit.
En effet, le précédent propriétaire, ayant quelques soucis avec le système d’entrainement du condensateur variable, passait un long tournevis par le trou pour agir directement sur le CV et changer les stations :mrgreen:

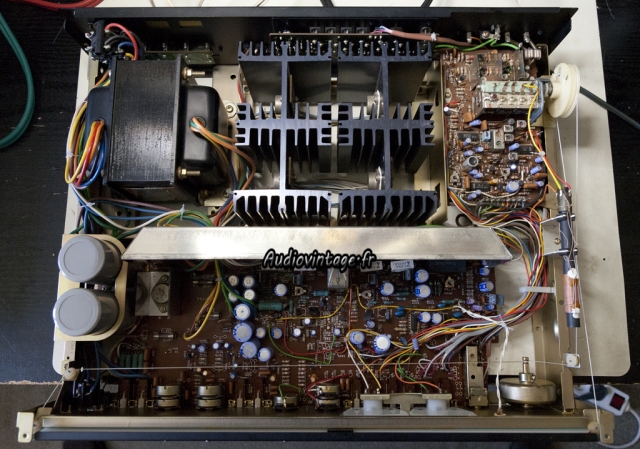

Technics SA-5560

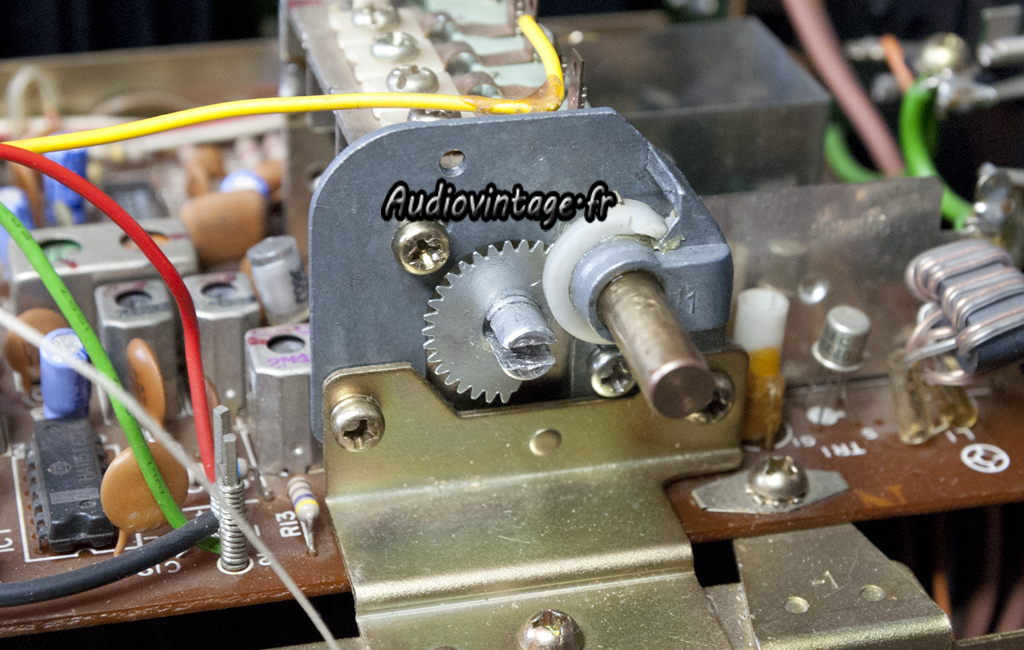

Il ne reste plus grand-chose de l’entrainement, ce n’est pas le fil ou la poulie en plastique qui ont cassé mais le support de l’engrenage (supprimé sur cette photo). Il semble que ce support soit problématique sur certains appareils de la marque.

Technics SA-5560
La réparation passe par l’utilisation de pièces provenant d’un tuner de la marque, tuner ayant subit l’assaut d’un « bidouilleur » et complètement irrécupérable, soyez rassuré !

Technics SA-5560

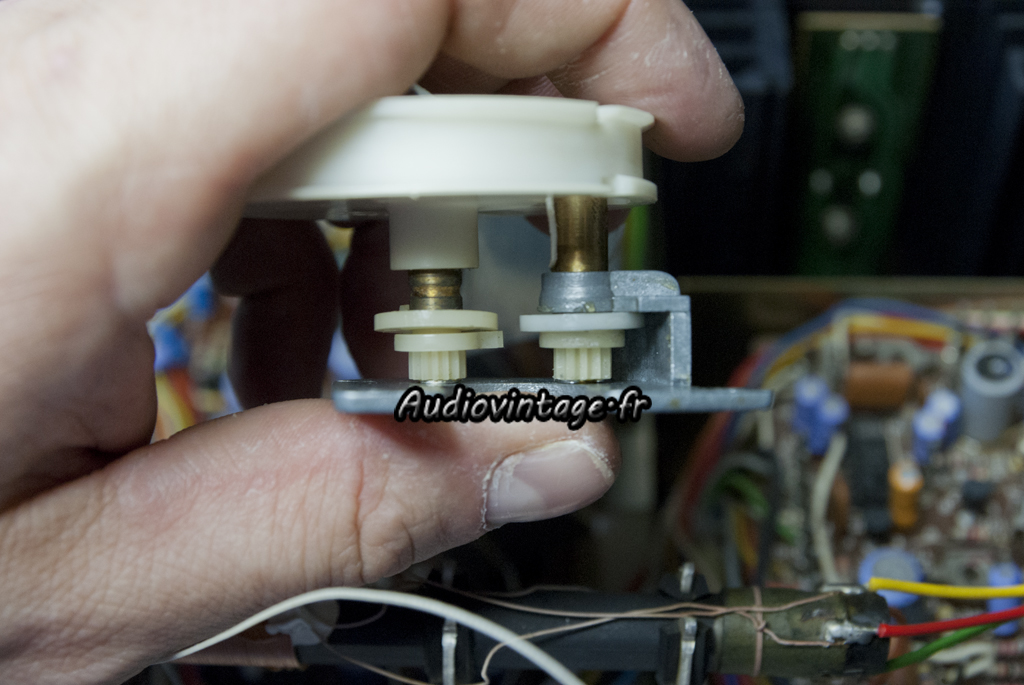

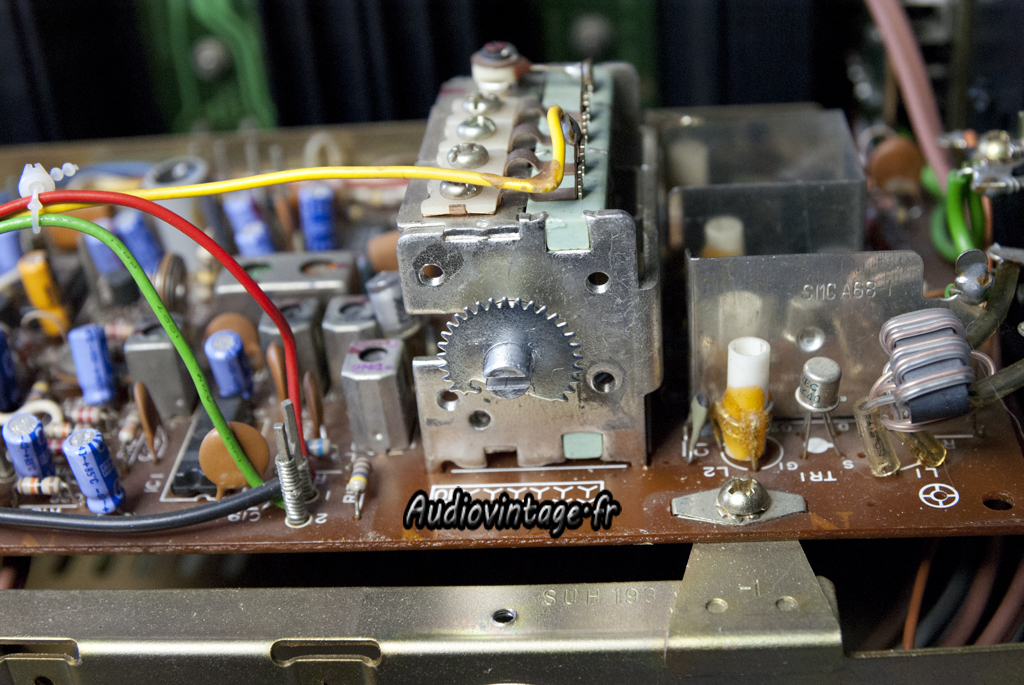

Malheureusement, si le support est en bon état, les roues dentées ne sont pas identiques.
A gauche la roue provenant du receiver, à droite le support entier et non démontable, récupéré du tuner.

Technics SA-5560
Adaptation en cours…

Technics SA-5560
Technics SA-5560

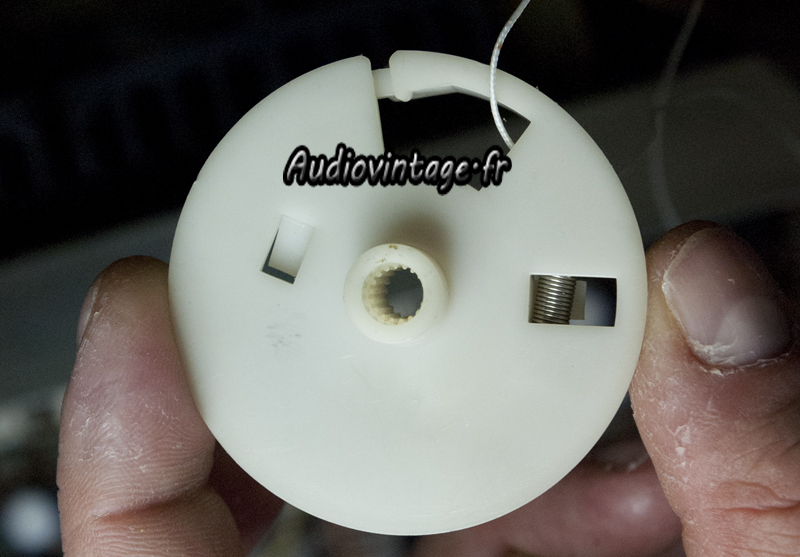

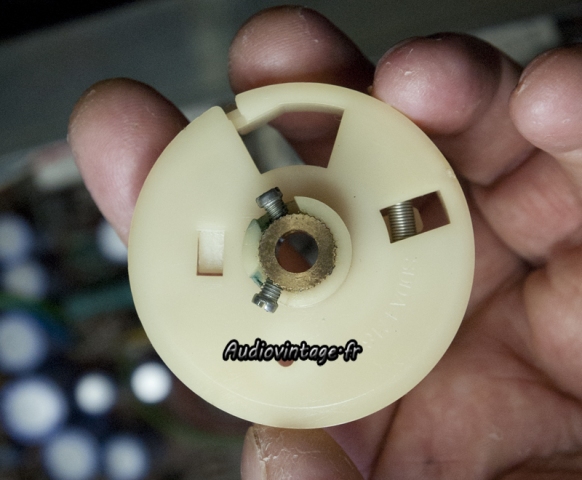

Mais ce n’est pas fini. La poulie en plastique n’ayant pas le même système de fixation et l’axe sur lequel elle vient se positionner étant maintenant celui du tuner, j’ai donc du monter la poulie du donneur.

Technics SA-5560

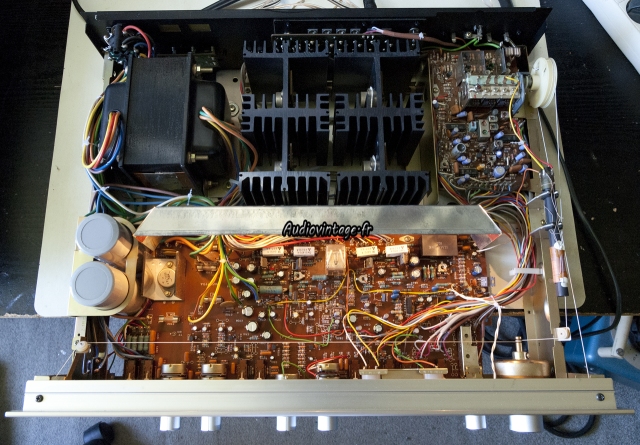

Ensuite on remet en place la ficelle d’entrainement, intervention simple sur ce modèle.

Technics SA-5560
Je n’en ai pas terminé avec la partie tuner. Il ne capte pas la stéréo, un petit réglage de la porteuse 19khz et tout rentre dans l’ordre. Pour parfaire le tout, j’effectue un contrôle et réglage de la séparation stéréo.

Technics SA-5560
Technics SA-5560
Technics SA-5560

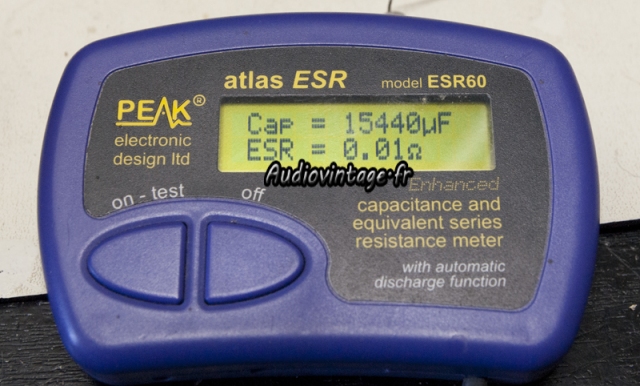

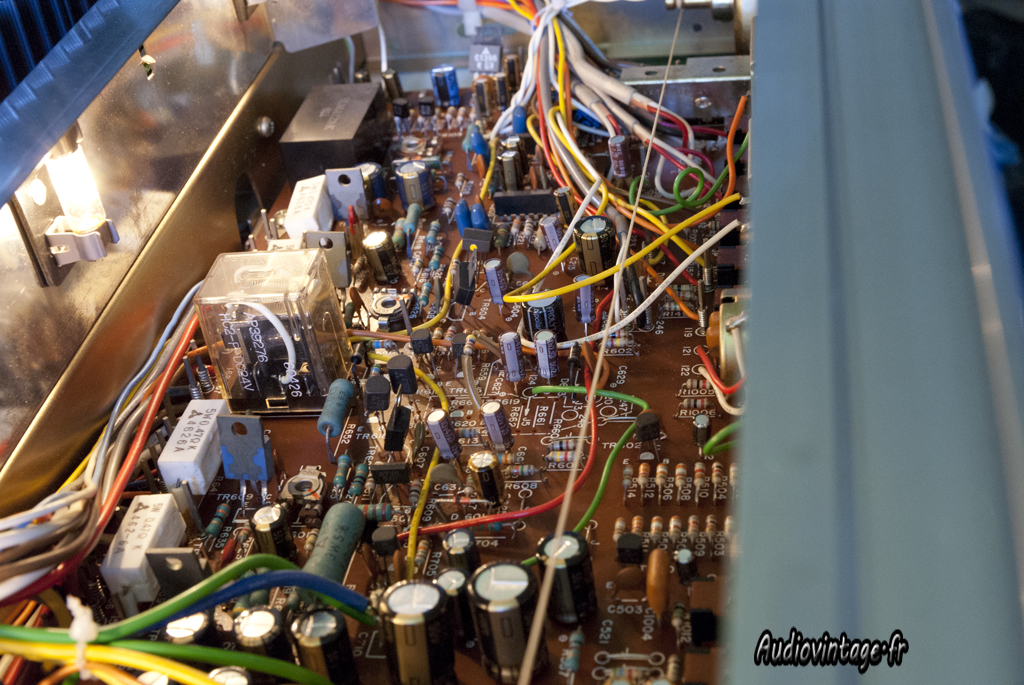

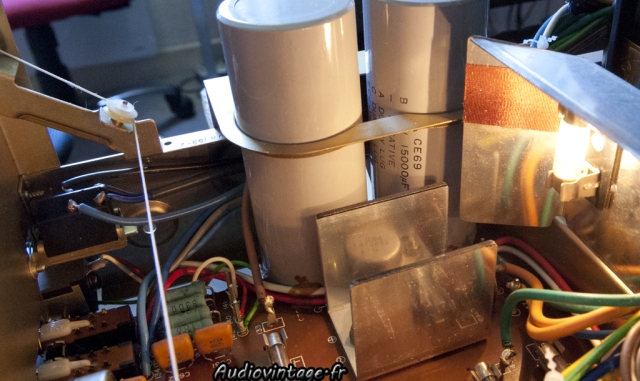

L’appareil reçoit ensuite de nouveaux condensateurs chimiques, les 15000uf de filtrage d’alim restent en place, les mesures étant parfaites.

Technics SA-5560

Technics SA-5560

Technics SA-5560

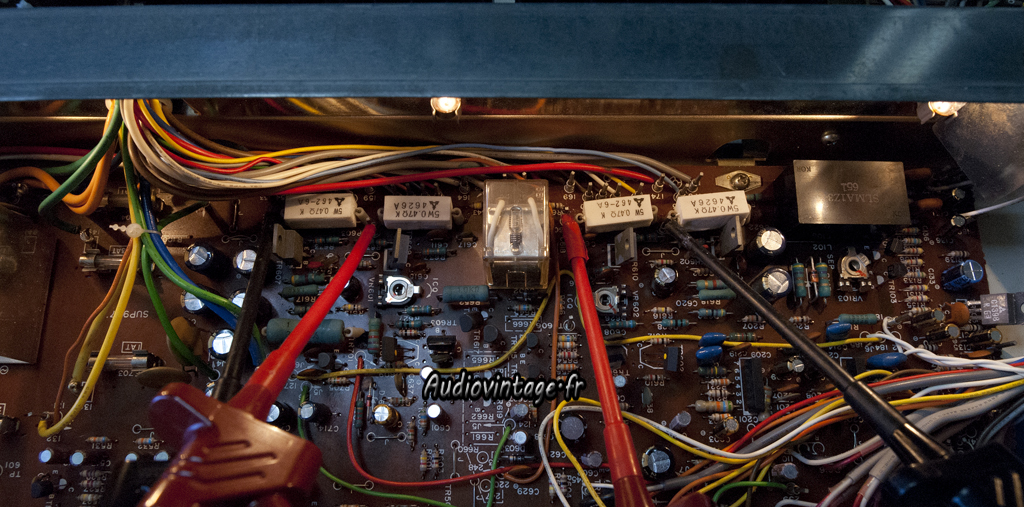

Je passe au réglage du bias (pas de réglage d’offset sur cet appareil) et l’appareil est ensuite connecté à l’analyseur Rohde & Schwarz UPA3 pour valider son bon fonctionnement :
2×100 watts à 1khz, les deux canaux en charge sous 8 ohms, à 0.3% de dht.

Technics SA-5560
Petite nouveauté dans les mesures affichées ici (j’ai souvent la flemme pour les photos, désolé…),
Voici la forme du signal carré à 100hz.

Technics SA-5560

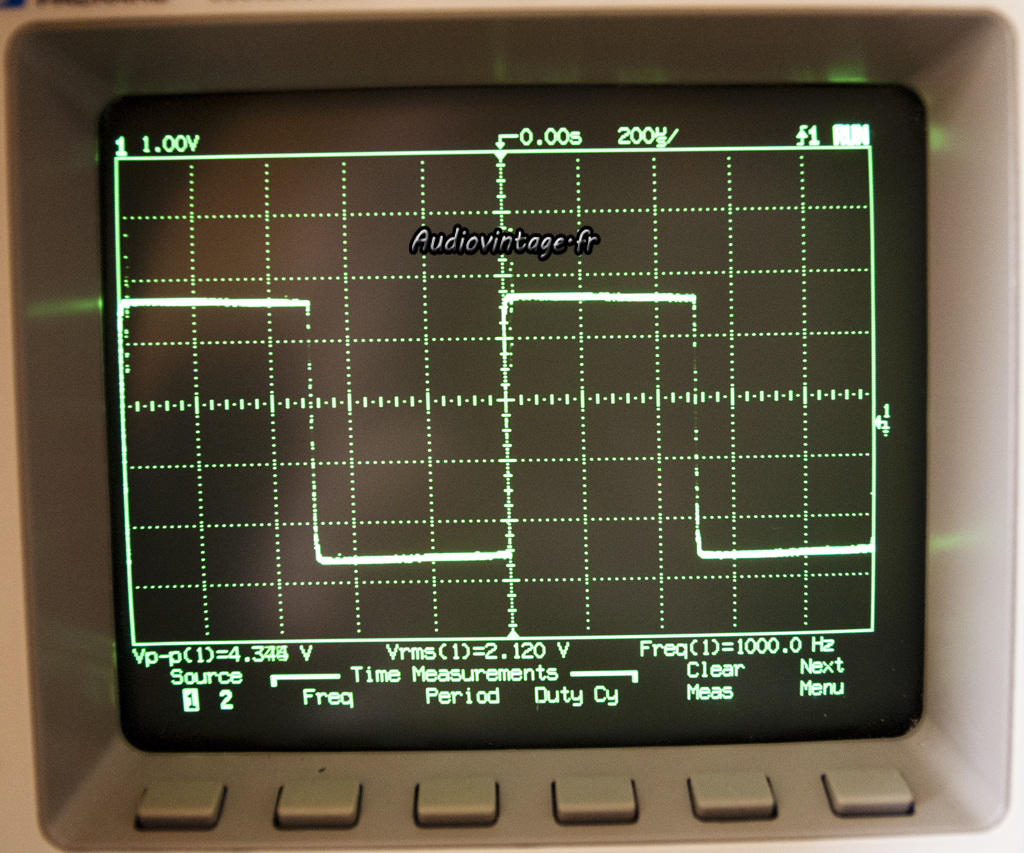

A 1khz.

Technics SA-5560

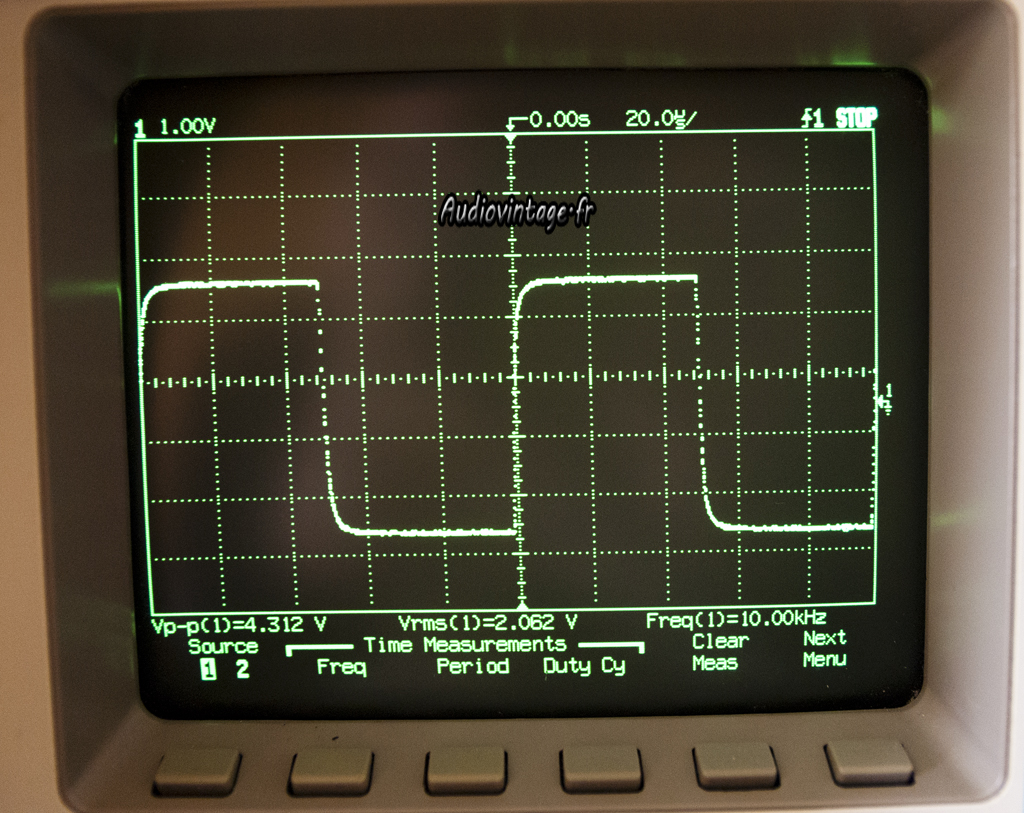

A 10khz.

Technics SA-5560

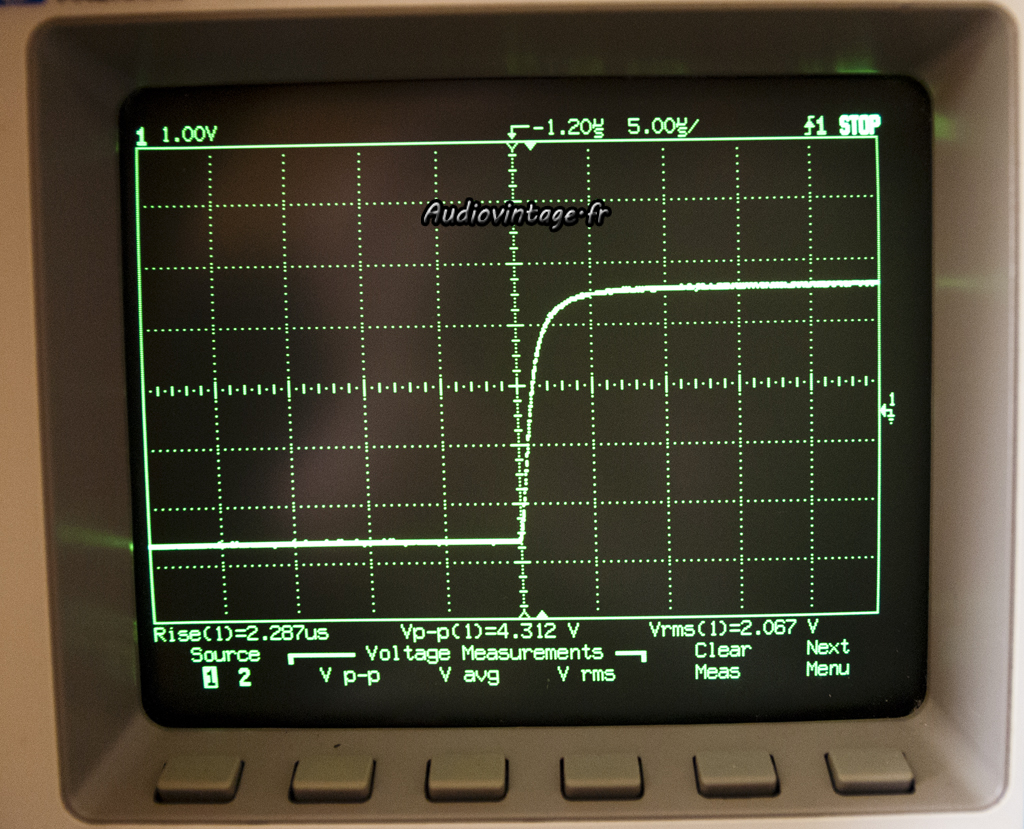

Temps de monté à 10Khz = 2.28µs
