Un petit nouveau dans la catégorie Receiver, un Sansui TA-300.

L’appareil est fonctionnel, mais le propriétaire se plaint de symptômes ennuyeux : mauvais contacts, éclairage défectueux, sonorité dégradée une fois l’appareil chaud.

Sansui TA-300
Sansui TA-300

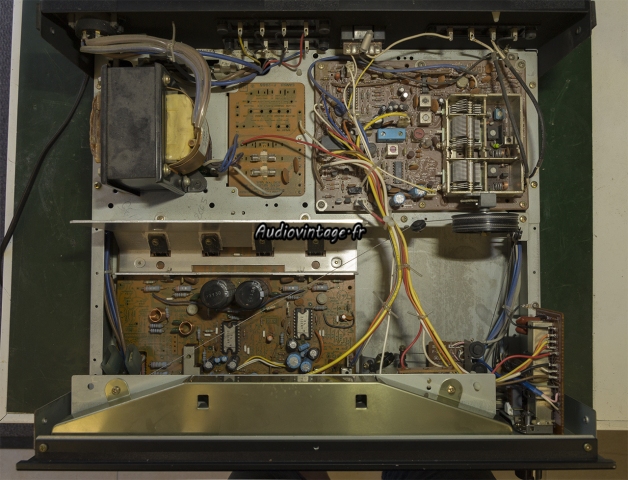

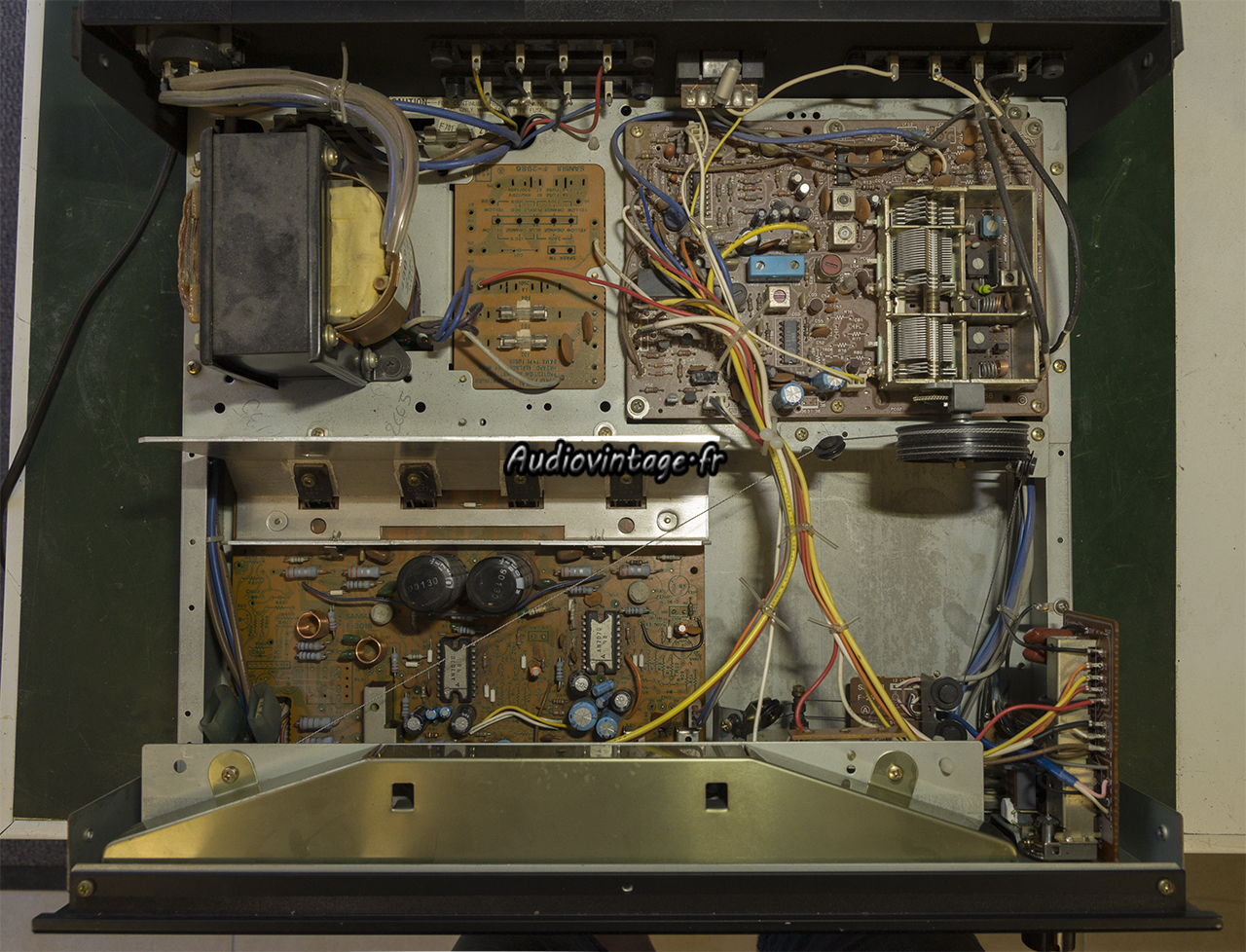

A l’ouverture, je vois que le Sansui a été « bricolé », des transistors de puissances remplacés sans tenir compte des complémentaires PNP/NPN, des résistances remplacées par des modèles de valeurs différentes et inadaptées, de nombreuses soudures « sales » sous le circuit principal….
Bref, du boulot !

Sansui TA-300

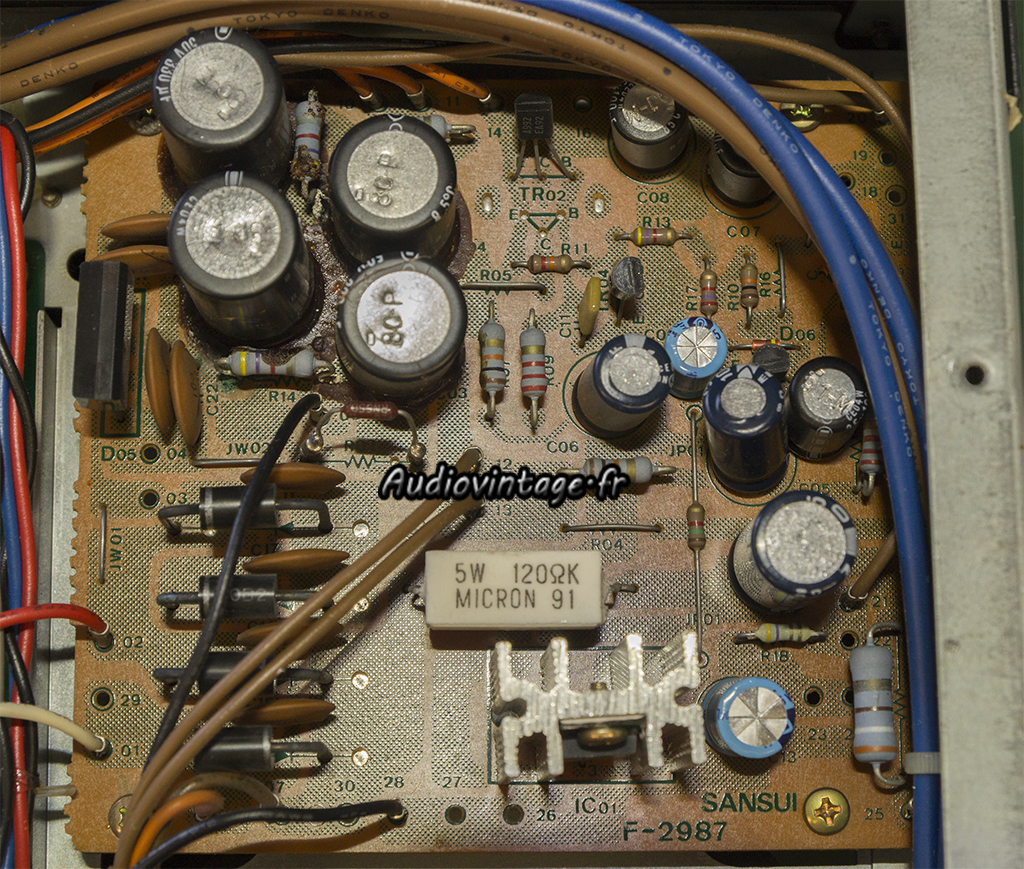

Le circuit d’alimentation n’est pas en très bon état. La colle corrosive a bien attaqué les pattes de deux résistances.

Sansui TA-300

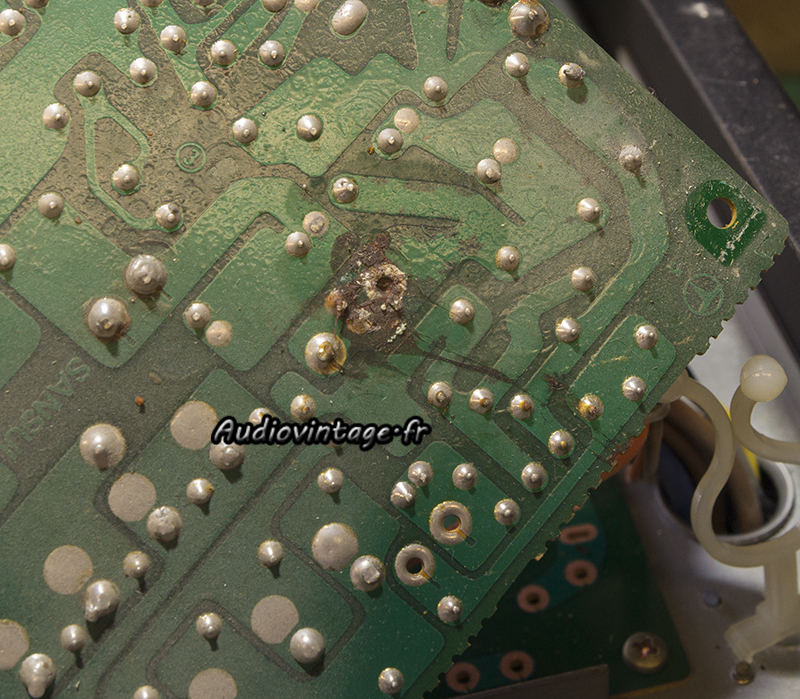

La colle corrosive en action. Pas de panique c’est rattrapable.

Sansui TA-300

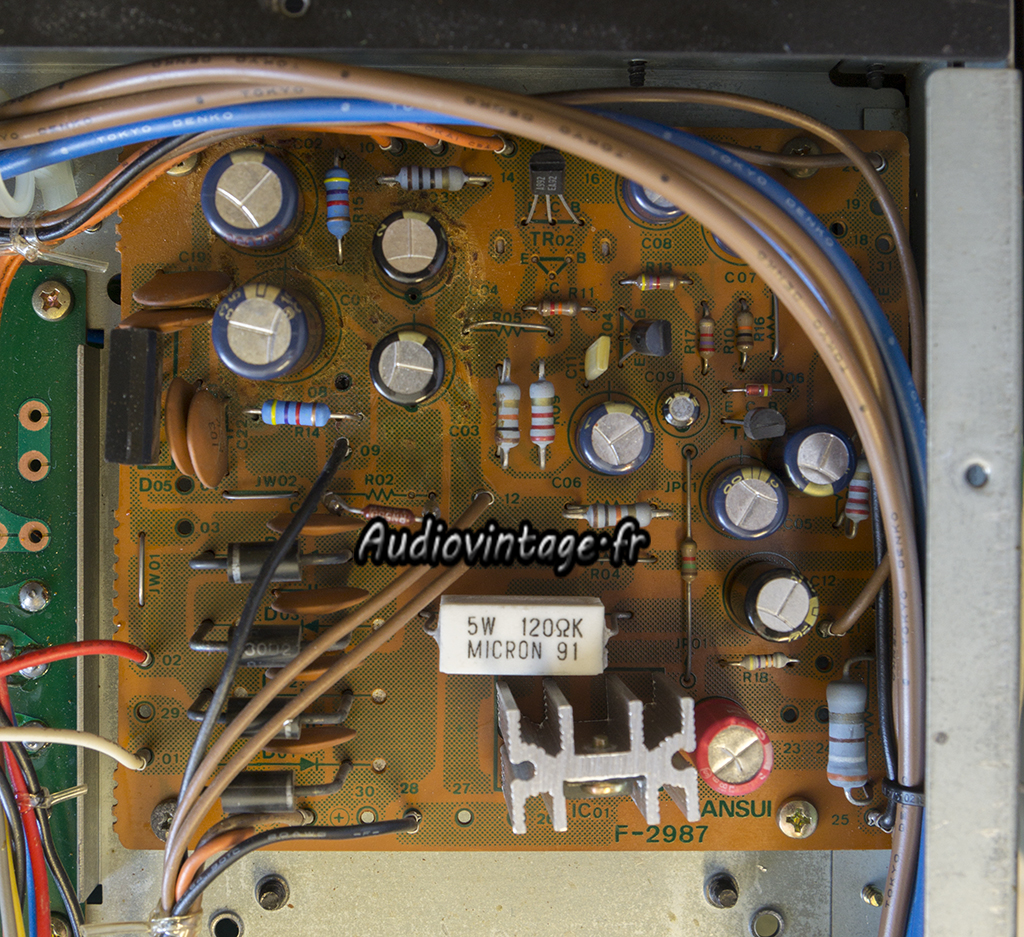

Le circuit d’alimentation révisé. Condensateurs chimiques neufs partout. Les deux résistances corrodées n’étaient pas récupérables, elles ont été remplacés.

Sansui TA-300

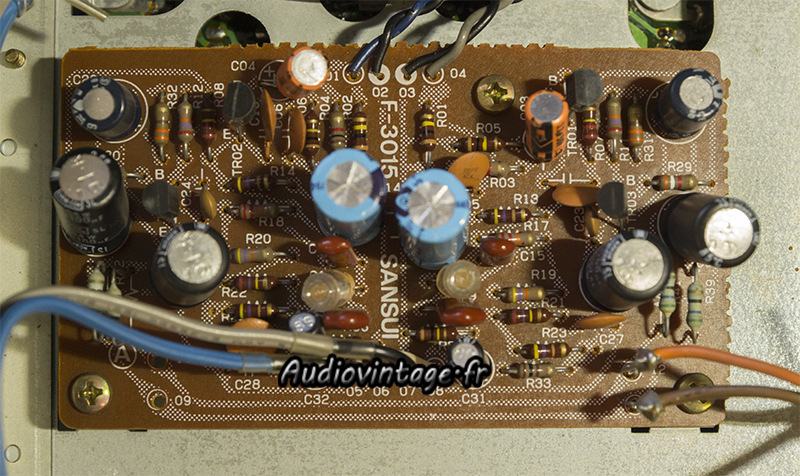

L’étage phono.

Sansui TA-300

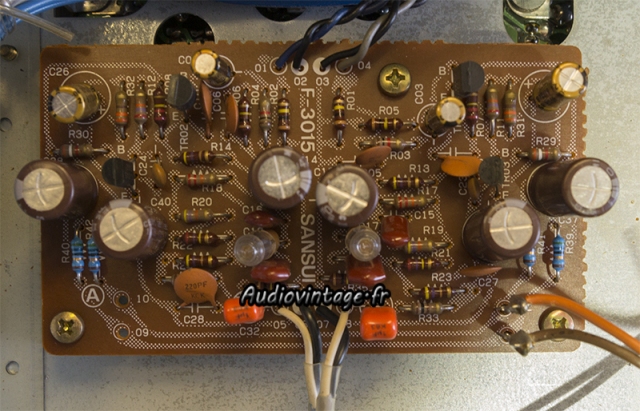

Condensateurs chimiques neufs partout. Les résistances fusibles avaient dérivé de façon spectaculaire, elles ont donc été remplacées.

Sansui TA-300

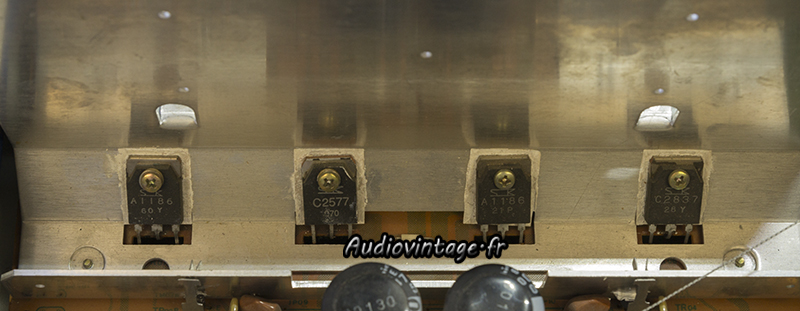

Les transistors de puissances. Un peu de tout, avec de la graisse thermique qui part en poussière tellement elle est sèche.

Sansui TA-300

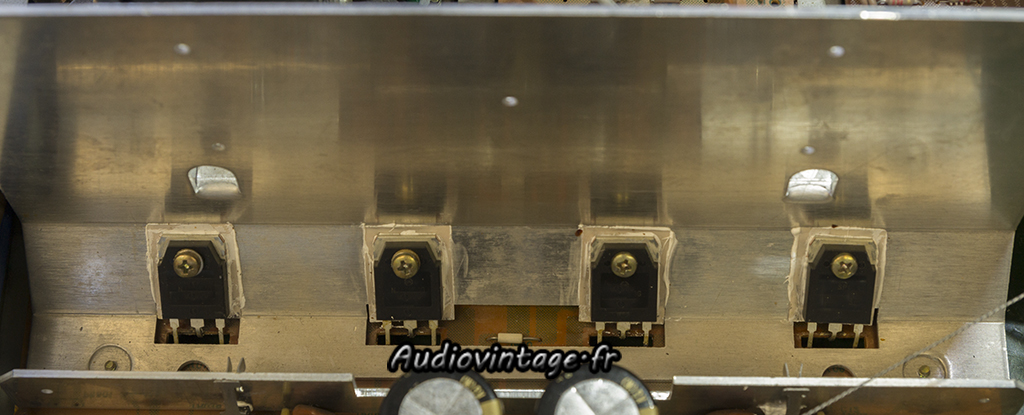

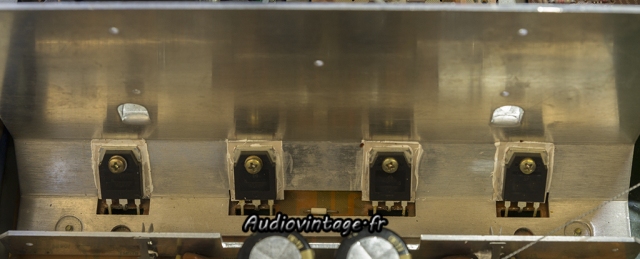

Graisse et transistors neufs en place.

Sansui TA-300

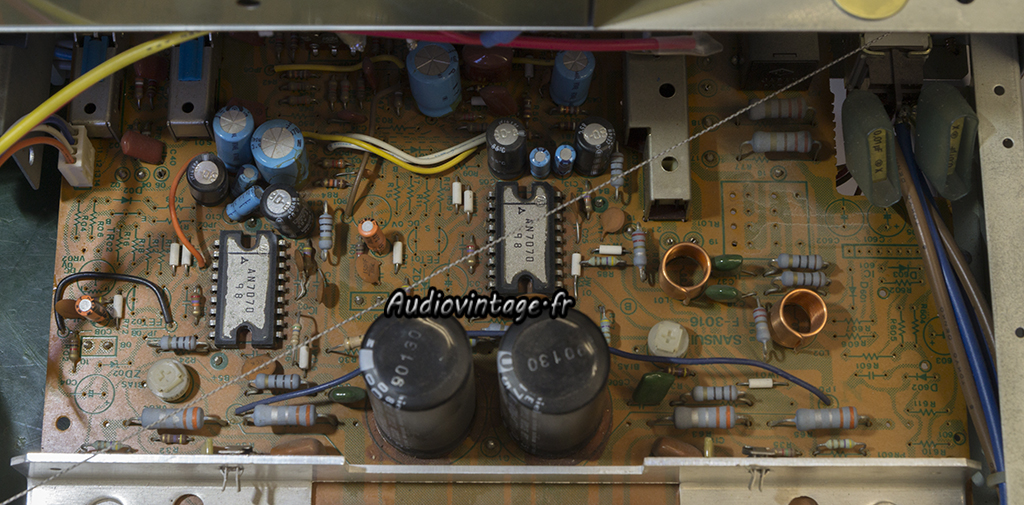

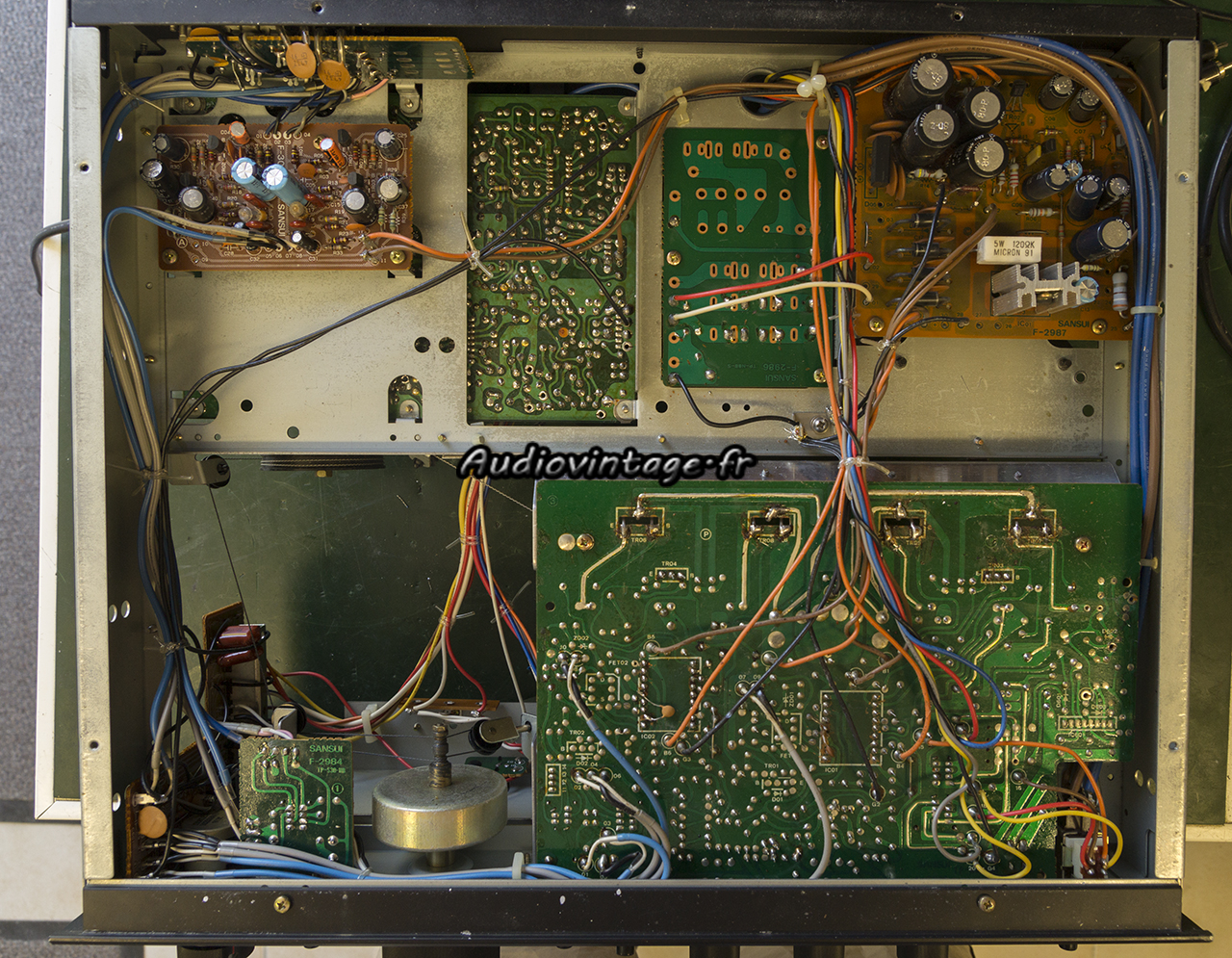

Le circuit principal, ses condensateurs usés, ses résistances inadéquates, tout un programme !

Sansui TA-300

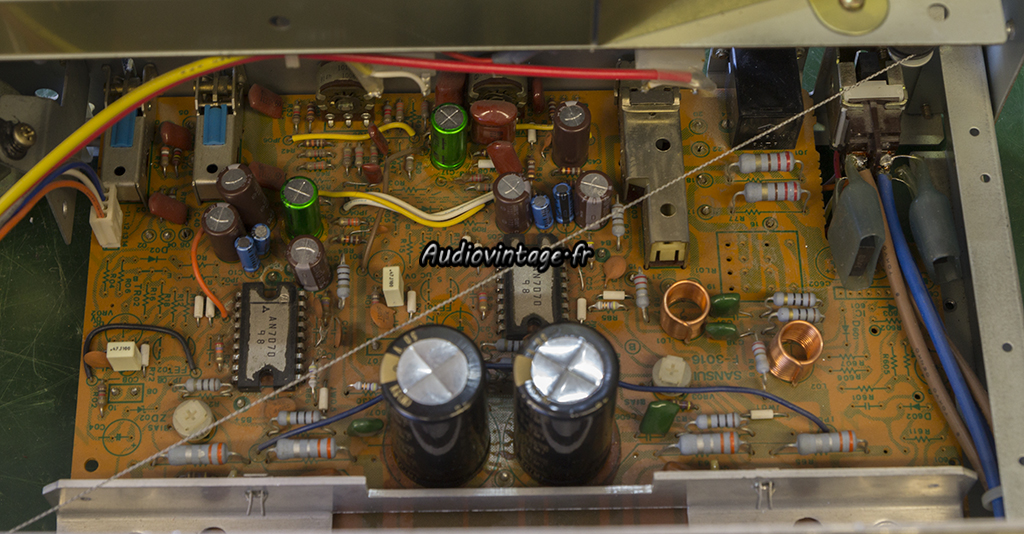

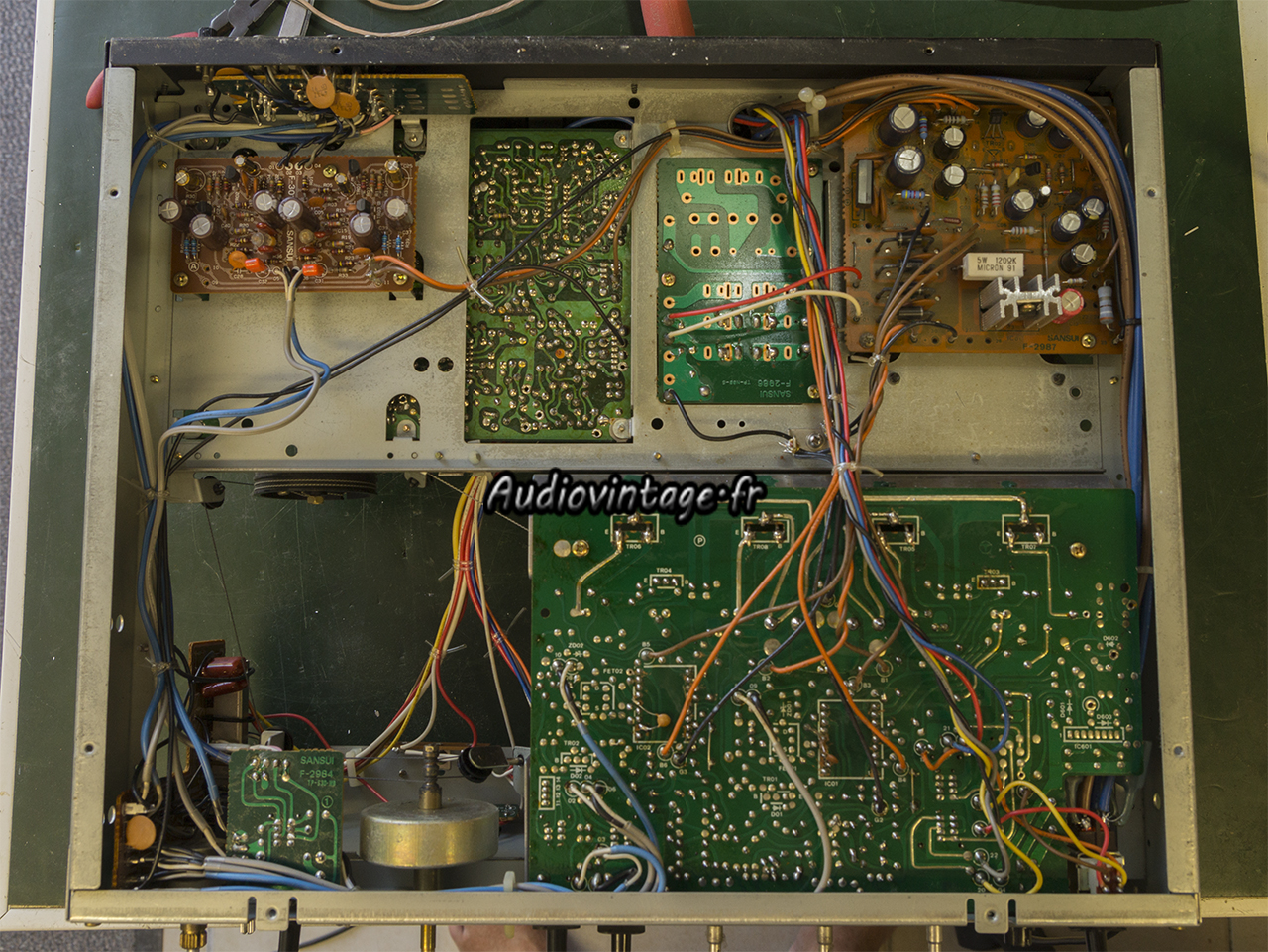

Le même, complètement révisé.

Sansui TA-300

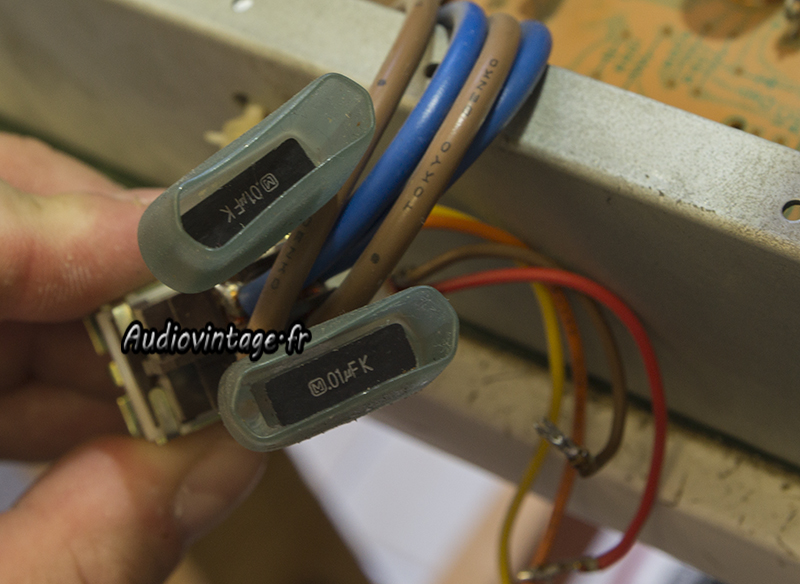

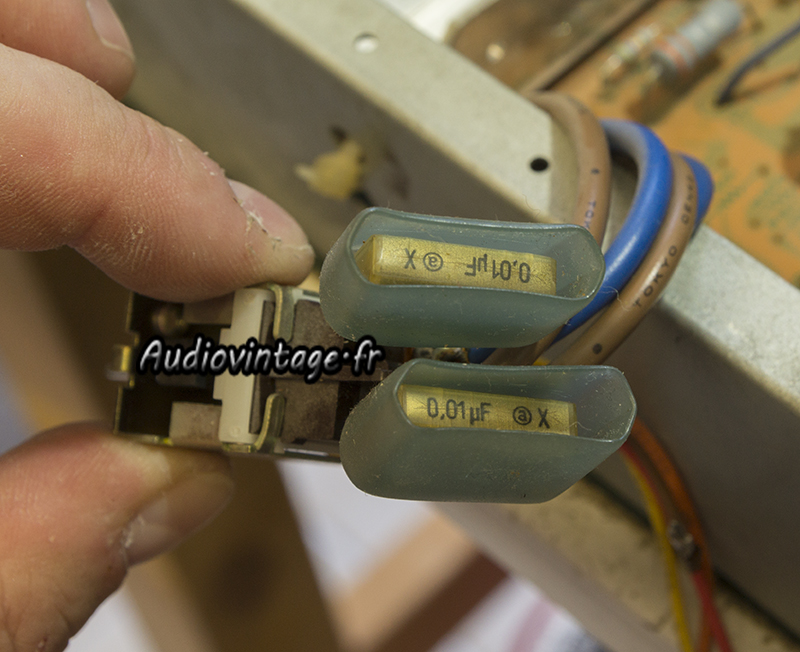

Les vilains condensateurs Rifa doivent être éliminés !

Sansui TA-300
Les gentils panasonic prennent place.

Sansui TA-300
Sansui TA-300

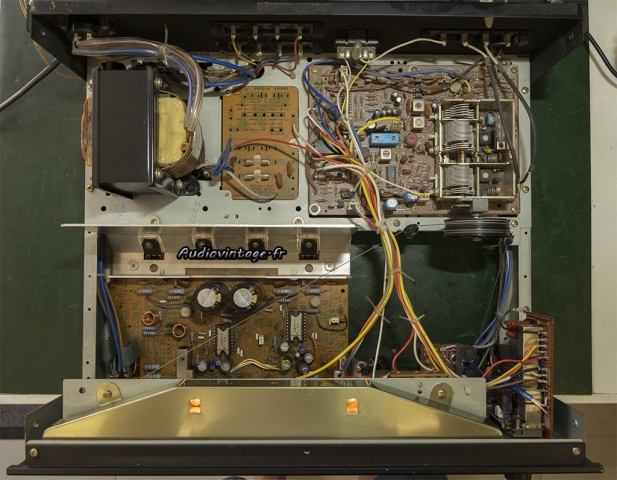

Terminé. Les deux ampoules d’éclairage du bandeau radio sont remplacées, un léger alignement a été fait sur le tuner FM.
Ensuite, réglage du bias avant le passage au banc de mesure.

Sansui TA-300
Distorsion relevée à puissance nominale sous 8 ohms, entrée aux.

Sansui TA-300
Réponse en fréquence (1w à 1khz sous 8ohms), entrée aux.

Sansui TA-300

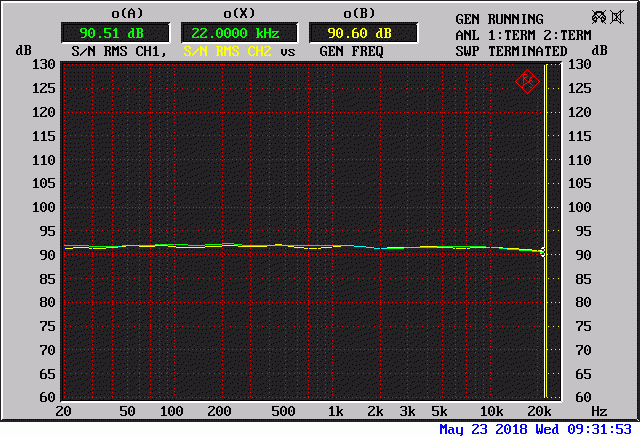

Rapport signal-buit (10w sous 8 ohms à 1khz), entrée aux, pondéré A.

Sansui TA-300
Distorsion relevée à 3w sous 8ohms, entrée phono.

Sansui TA-300
Réponse en fréquence (1w à 1khz sous 8ohms), entrée phono.

Sansui TA-300

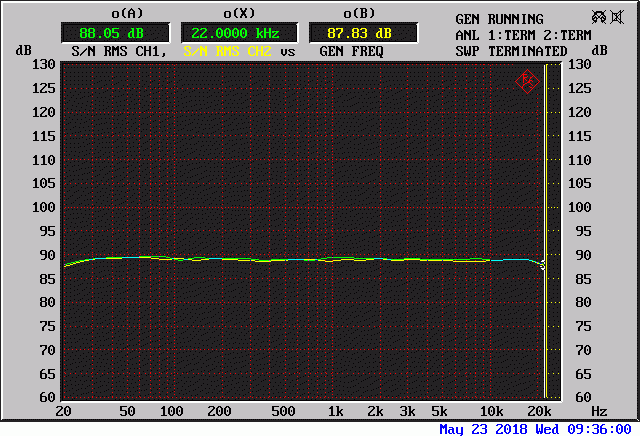

Rapport signal-buit (10w sous 8 ohms à 1khz), entrée phono, pondéré A.

Sansui TA-300
Sansui TA-300
Sansui TA-300
Sansui TA-300

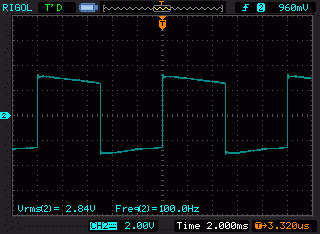

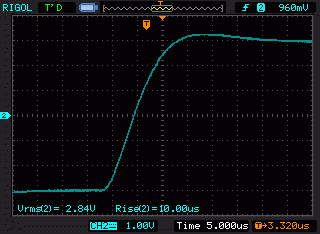

Signal carré à 100hz, 1khz et 10khz. Temps de montée à 10khz. Le tout à 1w en sortie sous 8 ohms, entrée aux.

Sansui TA-300

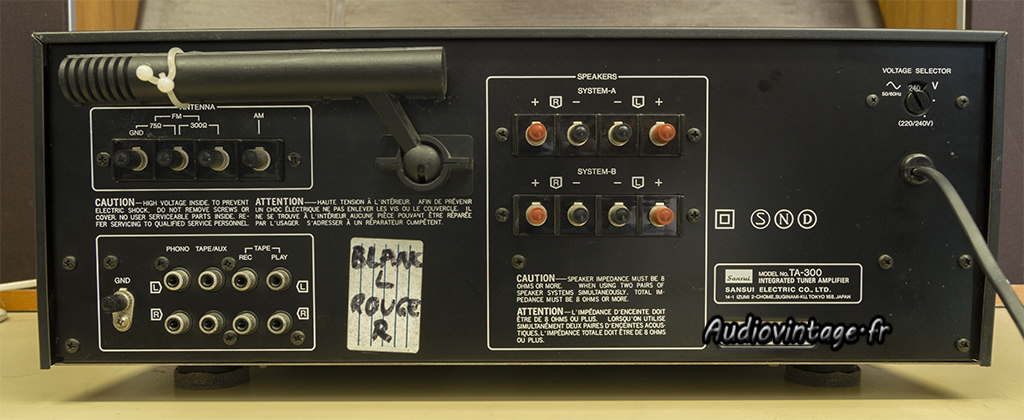

Connectique.

Et si vous faisiez réparer et/ou réviser votre Sansui ?
Audiovintage : réparation et révision de vos appareils !

Cet article a 7 commentaires

  1. Hebert

    Superbe boulot et je songe à acheter le même

  2. Jusselin

    J’aimerai savoir combien fait t’il de watts ? On peut mettre des enceintes de quel watts sur cet ampli et en 8 ou 4 ohms ? Merci

  3. Avatar photo
    Audiovintage

    Bonjour, il suffit de consulter les mesures, vous verrez la puissance sous 8 ohms. Et comme indiqué derrière votre appareil, il faut lui connecter des enceintes en 8 ohms minimum, et dans le cas ou vous souhaitez lui connecter 2 paires et les faire fonctionner en même temps, il faut que l’impédance totale ne descende pas en dessous de 8 ohms, ce qui limite énormément le choix. Il faut y aller doucement avec cet appareil qui n’est pas d’une construction particulièrement remarquable et qui utilise des circuits intégrés driver rares et onéreux.

  4. ANTOINE

    Bonjour,

    Avez-vous identifié la cause du problème suivant : « sonorité dégradée une fois l’appareil chaud » ?
    De quel type de dégradation il s’agissait ?

    Cordialement.

  5. Avatar photo
    Audiovintage

    Bonjour, cette intervention date de 5 ans, j’avoue ne pas avoir en tête les détails. Vu l’état global de l’appareil à sa réception, je vous dirais qu’il s’agissait d’un ensemble de souci : condensateurs rincés, résistances ayant fortement dérivées, soudures en mauvais état, colle corrosive, et avec des transistors de puissances de provenance divers, la boucle était bouclée 🙂

  6. Antoine

    Bonjour, merci pour votre retour. Savez-vous où trouver les résistances fusibles 56 ohms 1/4w ?
    Cordialement.

  7. Avatar photo
    Audiovintage

    Bonjour,
    non, je ne sais pas.
    Cordialement.
