Sansui AU-517 : un exemplaire désormais tout propre.
Restauration d’un amplificateur Sansui AU-517.

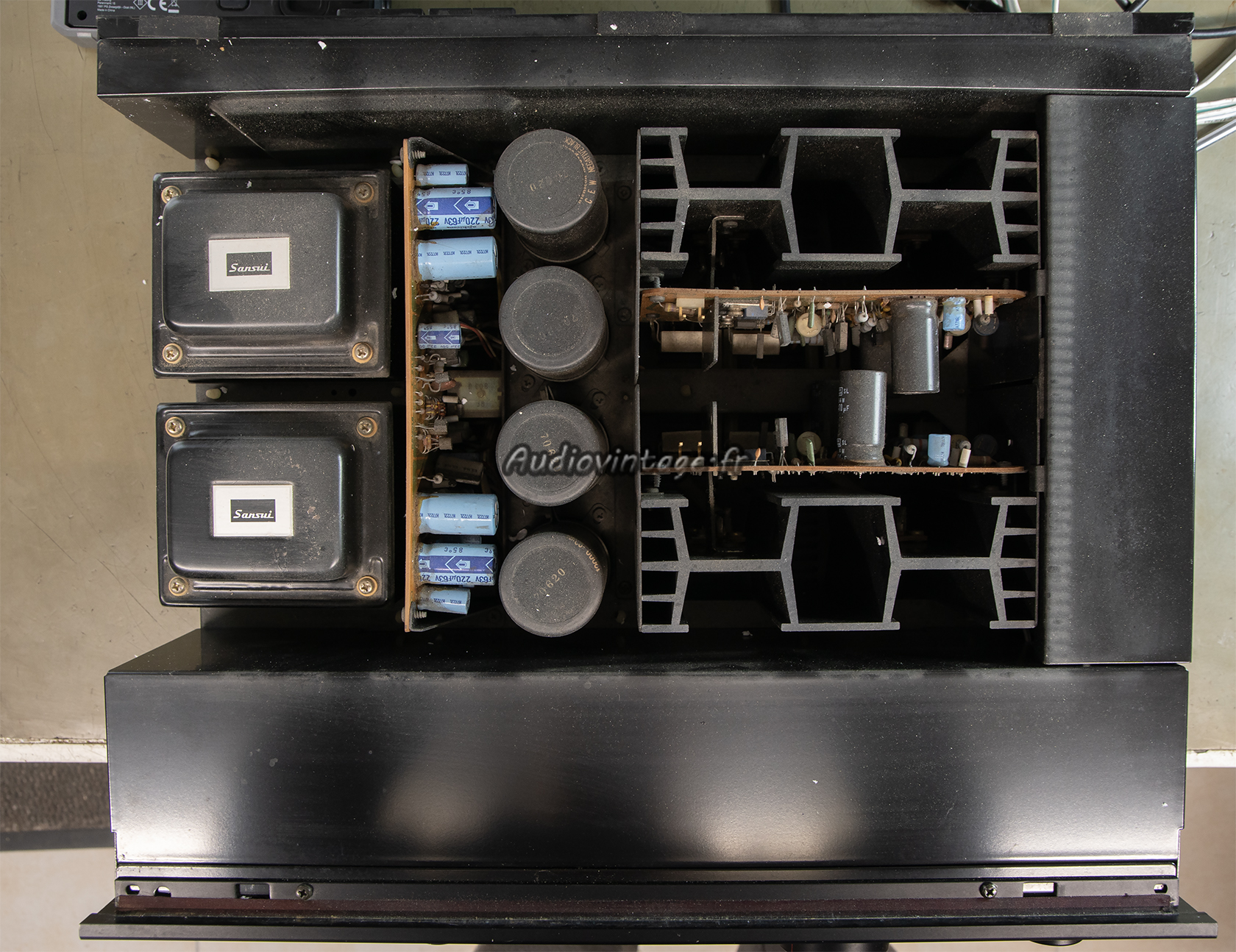

Sansui AU-517 : à son arrivée.
Sansui AU-517 : à son arrivée.

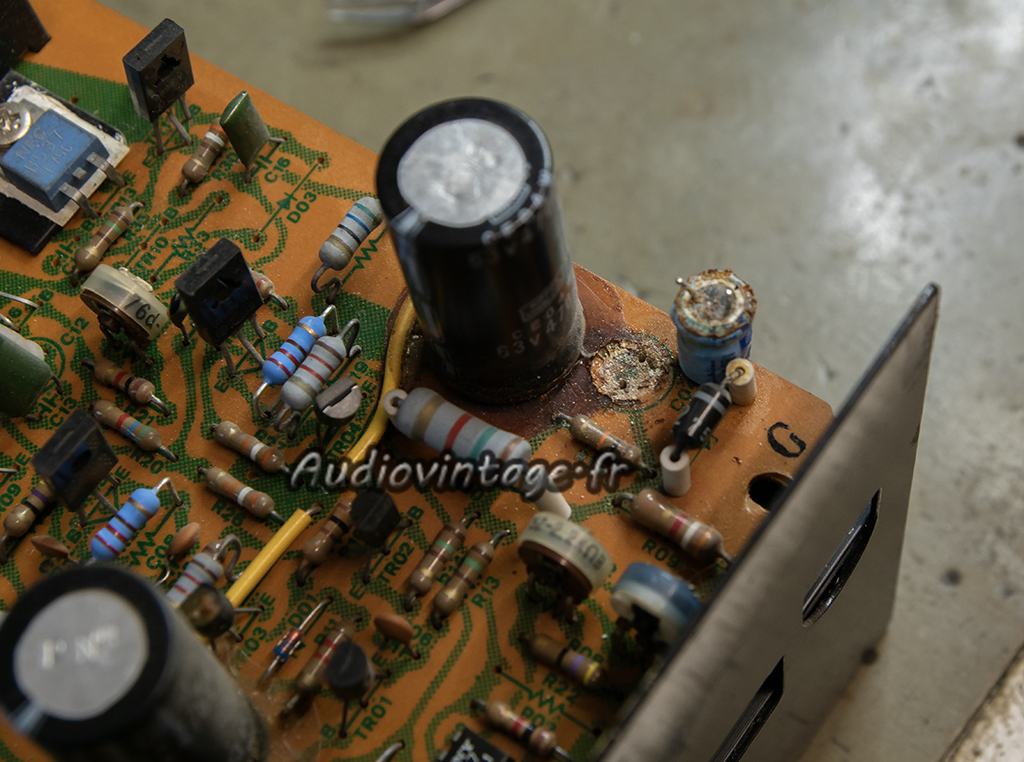

Le Sansui est en panne, il n’y a pas de son sur la section préampli gauche.
Et pour cause, l’alimentation de ce canal est en panne, il manque le rail positif. La faute à une résistance HS, rongée par la » célèbre » colle corrosive que l’on trouve dans ces machines.

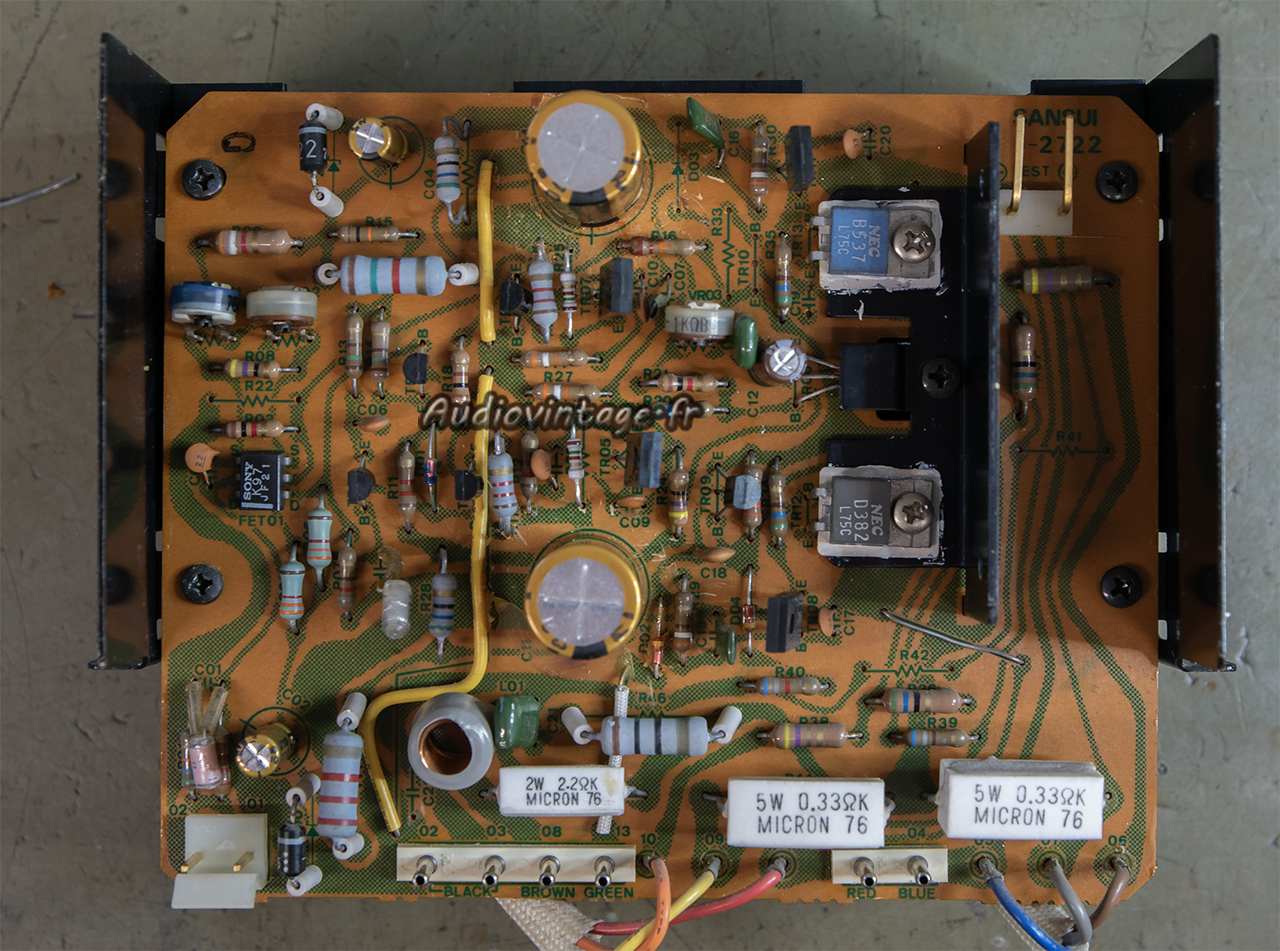

Sansui AU-517 : circuit driver à réviser.
Retrait d’un circuit d’amplification.
Une intervention passée est visible avec le remplacement des résistances fusibles. Mais cette intervention n’est pas correcte. Il ne faut pas remplacer ces résistances par des modèles « surdimensionnées » en puissance comme c’est le cas ici.

Sansui AU-517 : circuit driver révisé.
Les condensateurs chimiques ainsi que certains transistors et les résistances citées plus haut sont remplacées.
Les graisses sont renouvelées sous les transistors drivers.

Sansui AU-517 : condensateur HS.
Sur le second circuit driver, une intervention identique est effectuée. Une petite surprise avec ce condensateur chimique HS.
Les transistors de puissances reçoivent des micas neufs et de la graisse fraiche sur les deux canaux.

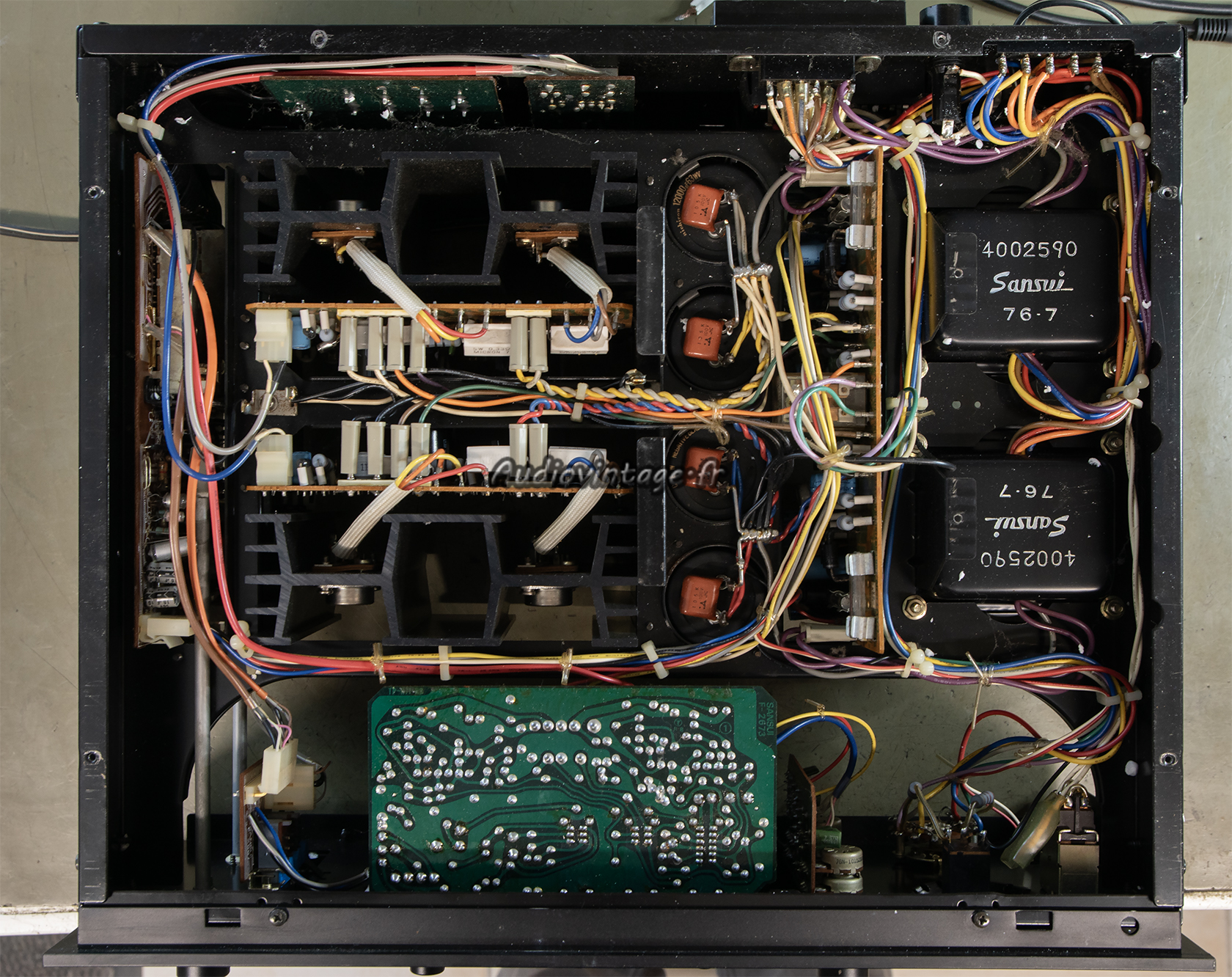

Sansui AU-517 : démontage en cours.

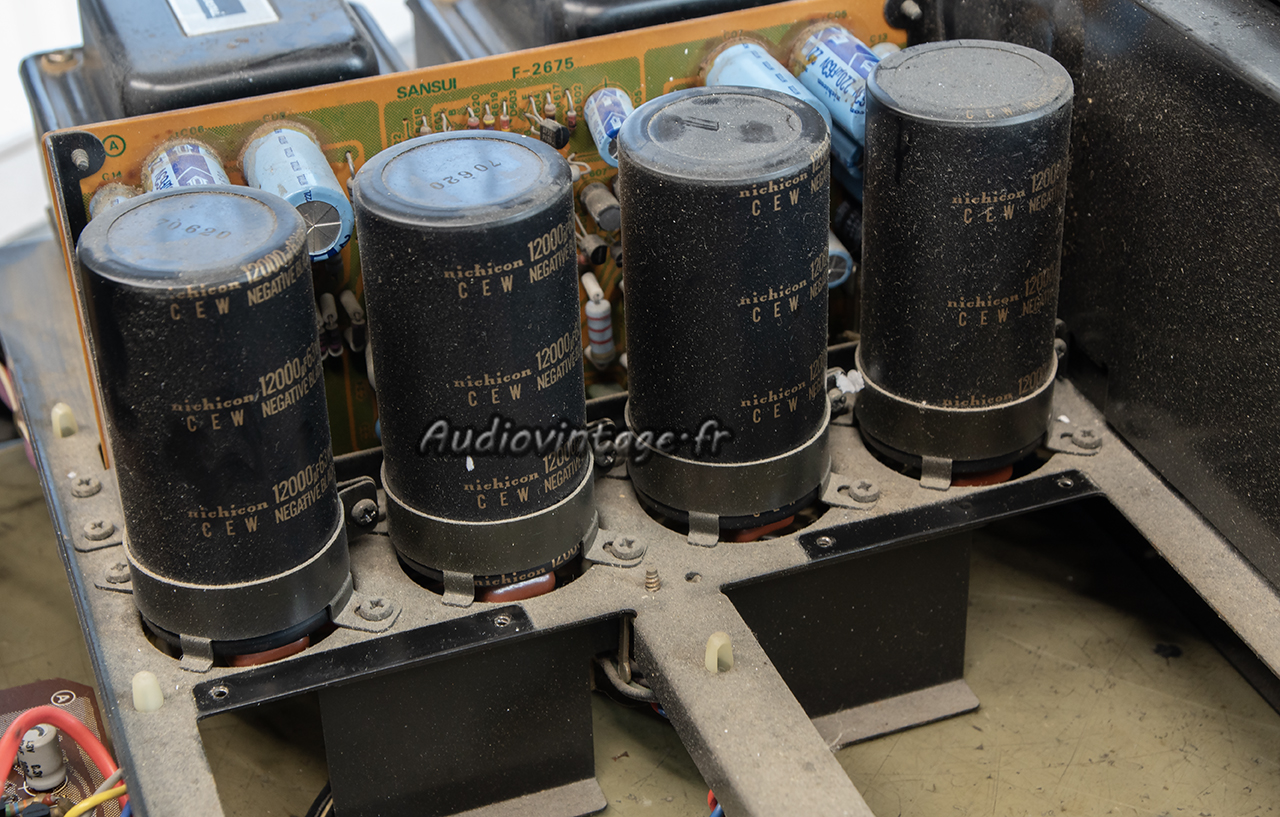

Sans les deux circuits drivers, on accède plus facilement aux condensateurs de filtrage.

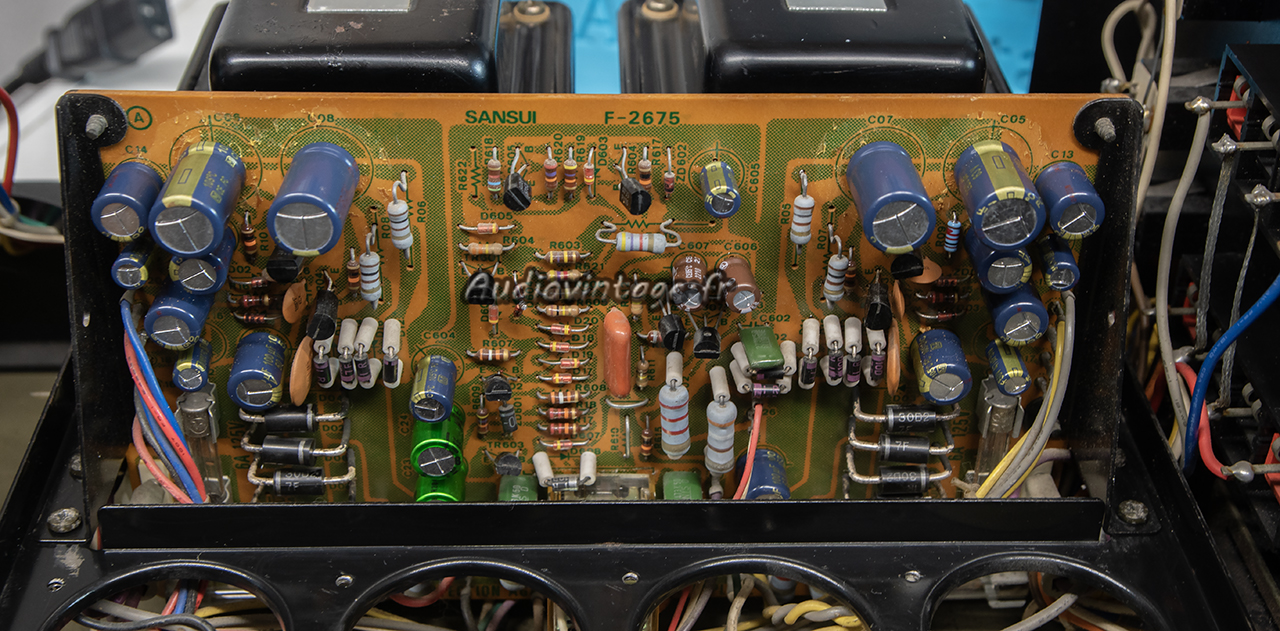

Sansui AU-517 : circuit d'alimentation et de protection à revoir.
Qui sont retirés pour accéder au circuit d’alimentation et de protection.

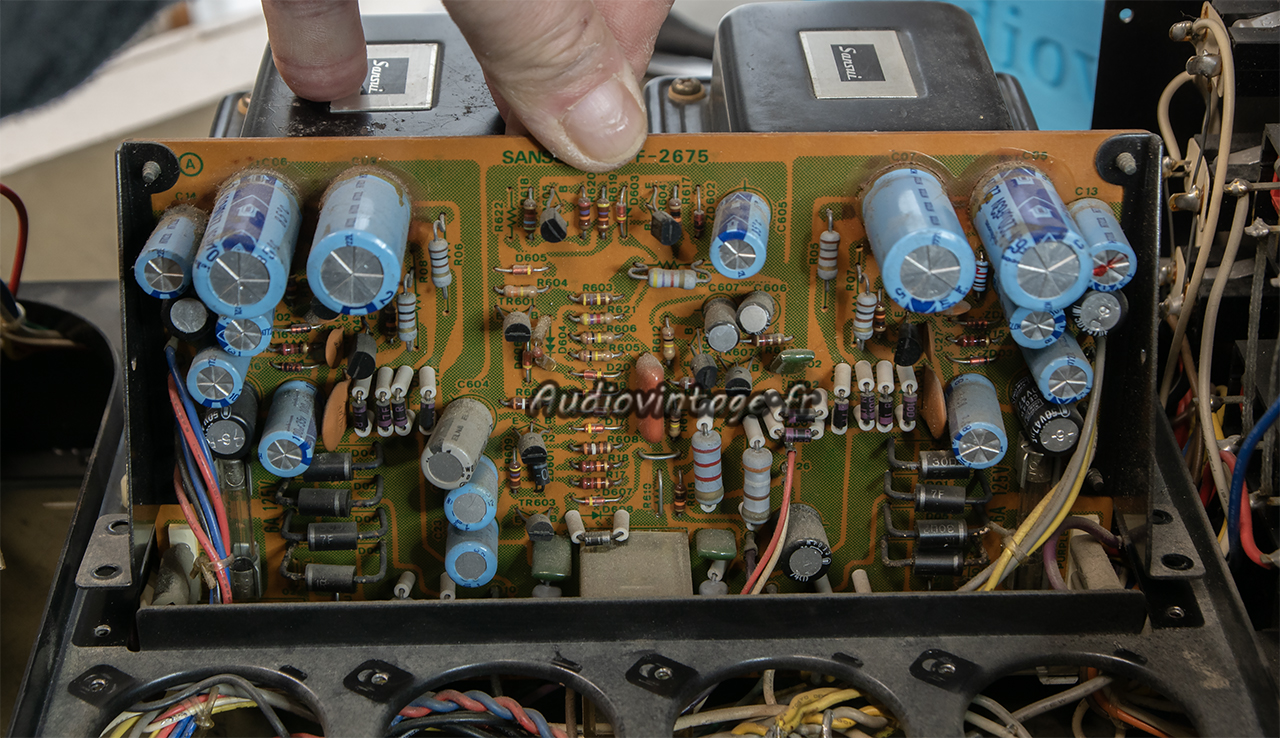

Sansui AU-517 : circuit d'alimentation et de protection réparé et  révisé.
Les condensateurs chimiques et les résistances rongées sont remplacés. Les contacts du relais de protection ont été désoxydés.

Sansui AU-517 : condensateurs de filtrage neufs .
Les nouveaux condensateurs de filtrage sont mis en place.

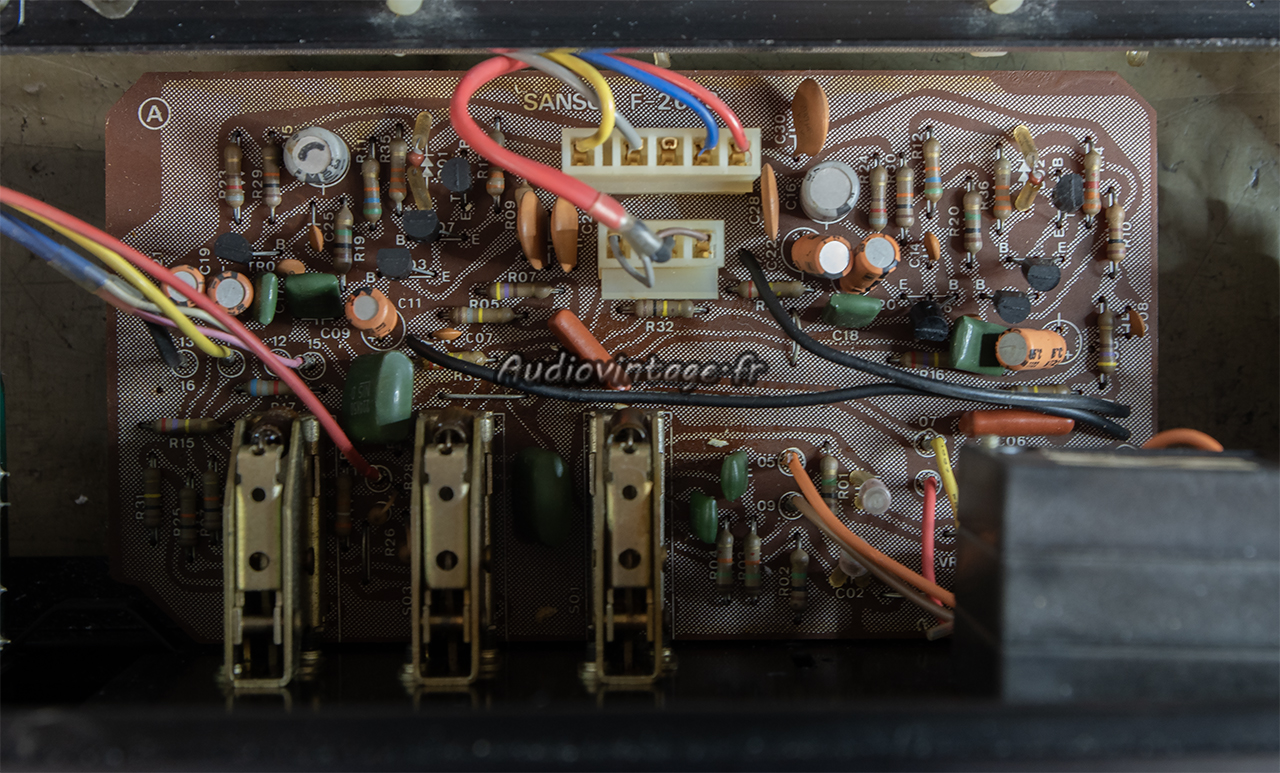

Sansui AU-517 : étage phono à réviser.
L’étage phono et ses résistances fusibles ici encore remplacées par de nouvelles n’ayant pas le bon « calibre ».

Sansui AU-517 : étage phono révisé.
Condensateurs chimiques remplacés. De vraies résistances fusibles prennent place. De nombreux transistors sont également remplacés.

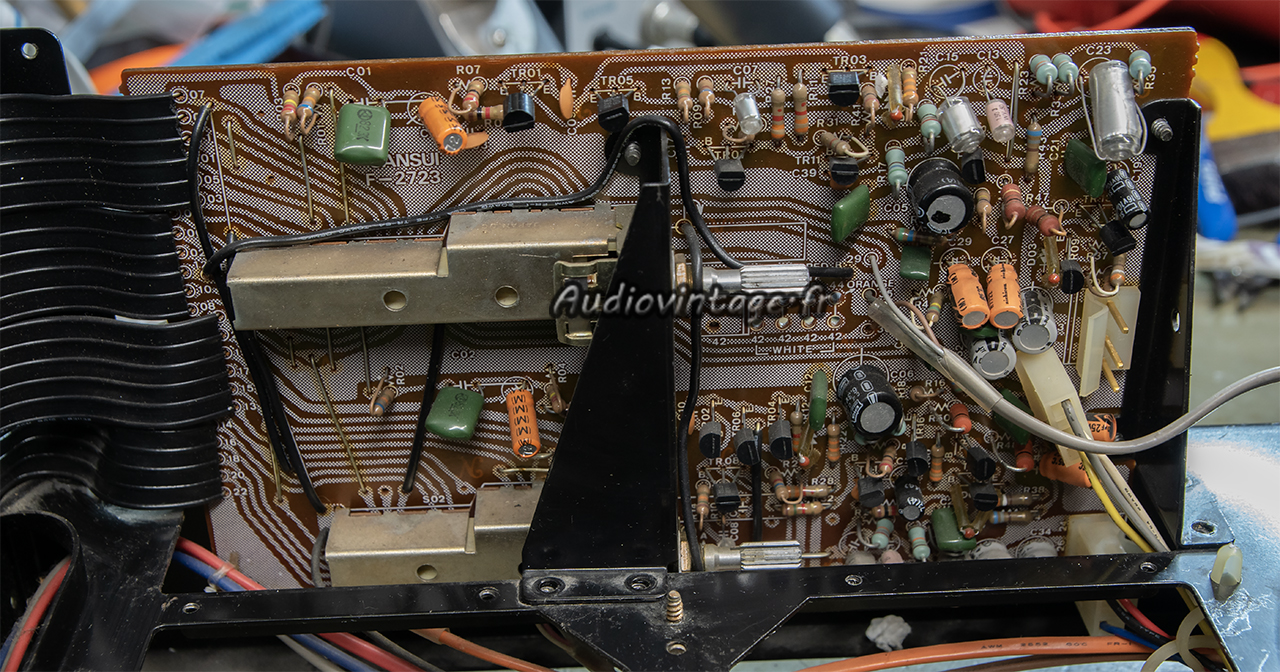

Sansui AU-517 : circuit de tonalité à réviser.
Le circuit de tonalité.

Sansui AU-517 : circuit de tonalité révisé.
Tous les condensateurs chimiques et transistors sont remplacés.

Sansui AU-517 : terminé.
Sansui AU-517 : terminé.
Je réassemble le tout. Les commandes sont nettoyées, les réglages de courant de repos et d’offset effectués. Terminé.

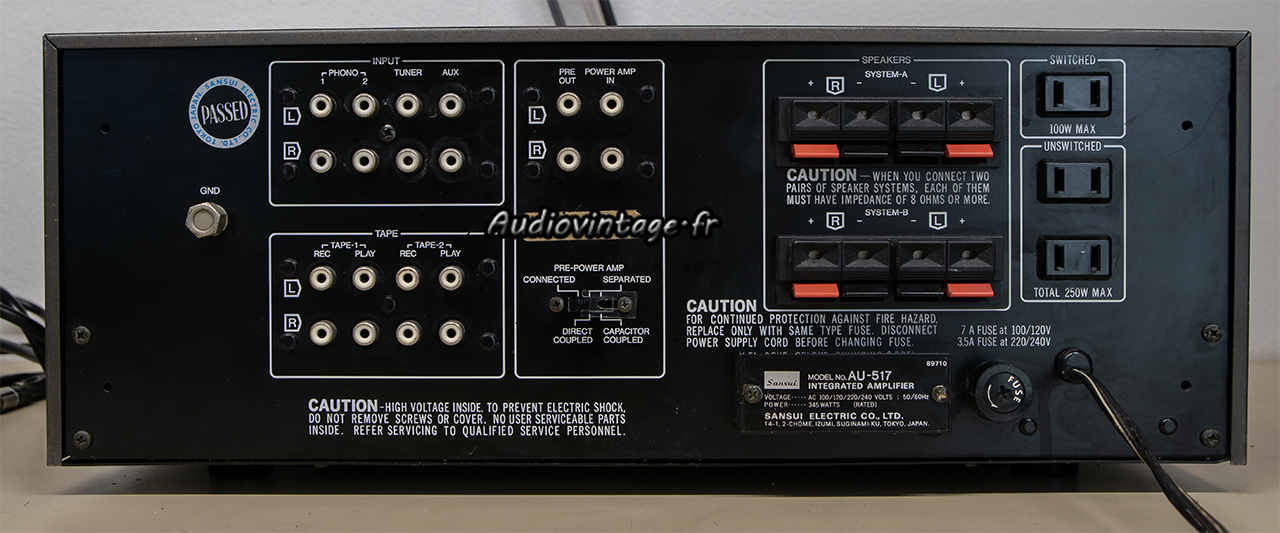

Sansui AU-517 : connectique.
Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Sansui AU-517 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517 : rapport-signal-bruit-a-2x65w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x65w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness actif.

Sansui AU-517 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtre-subsonic
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre actif.

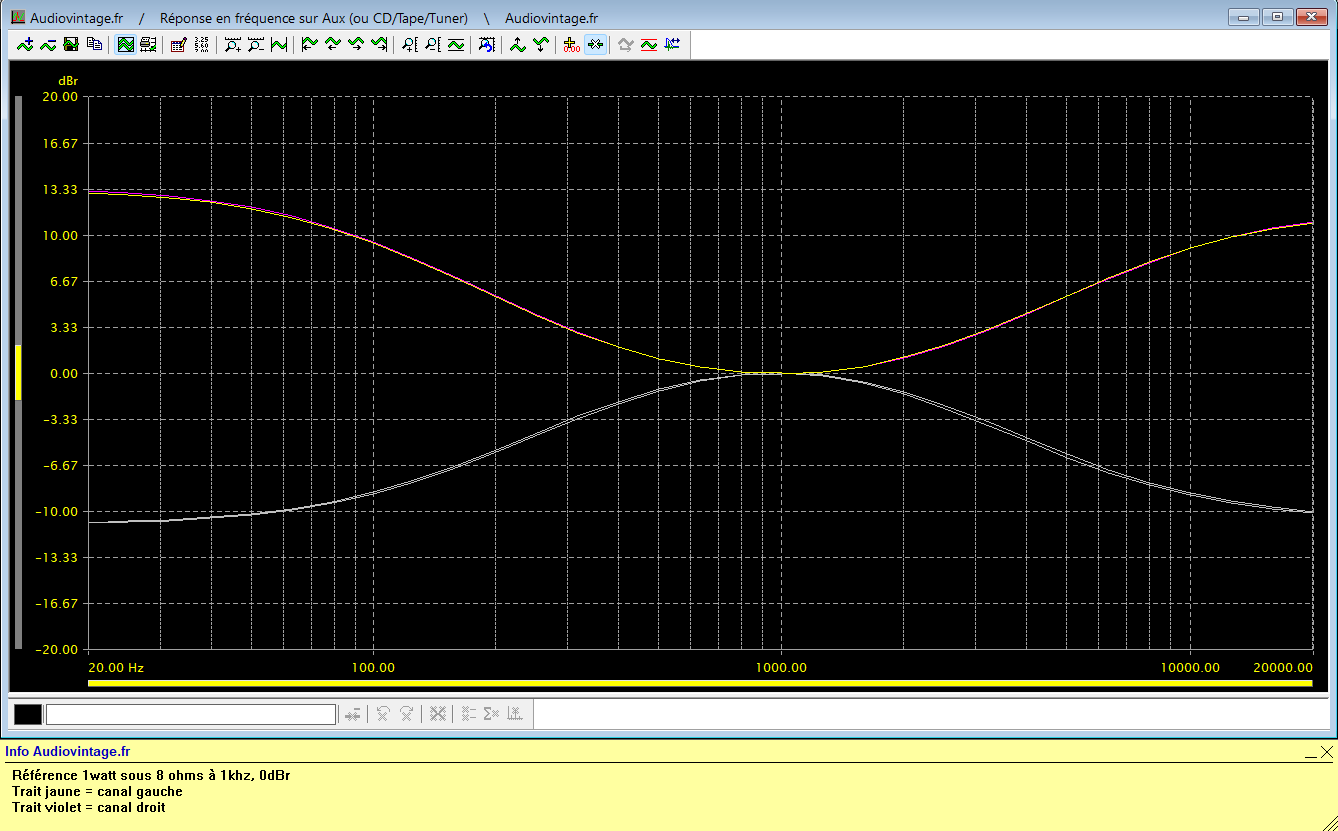

Sansui AU-517 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Sansui AU-517 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517 : rapport-signal-bruit-a-2x65w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x65w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Sansui AU-517 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

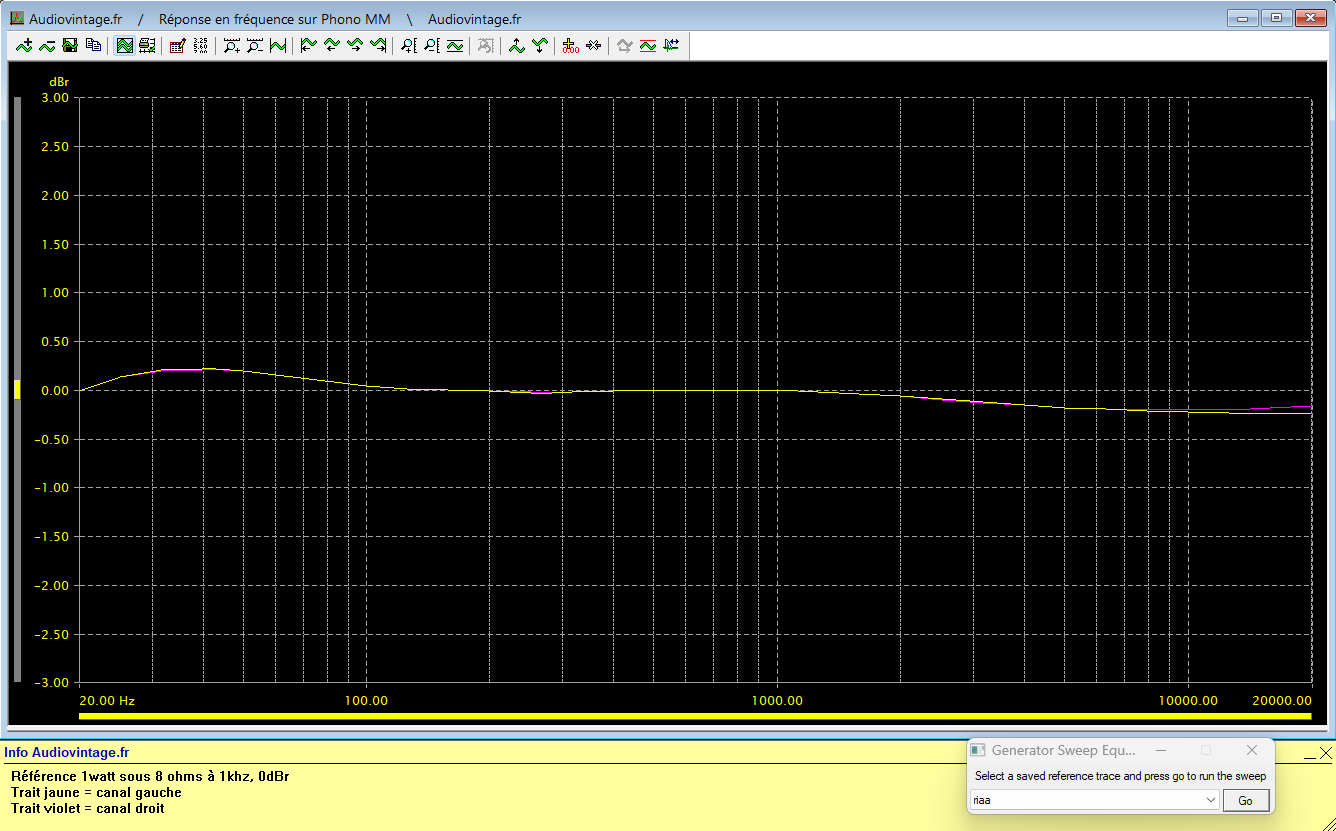

Sansui AU-517 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-517 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

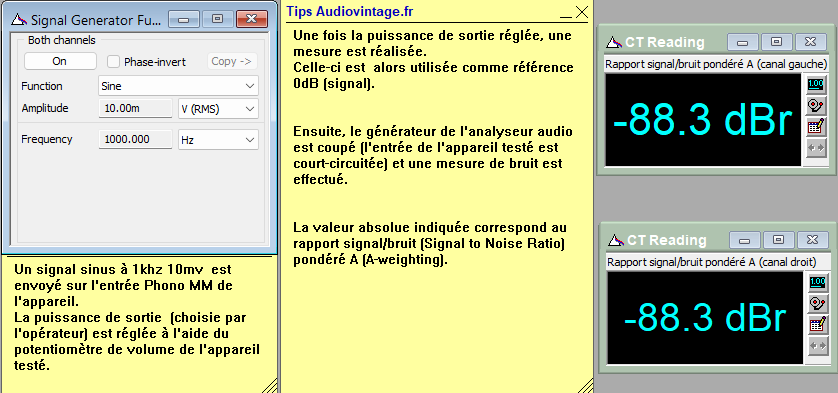

Sansui AU-517 : rapport-signal-bruit-a-2x65w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x65w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Sansui AU-517 : signal-carre-a-100hz
Sansui AU-517 : signal-carre-a-1khz
Sansui AU-517 : signal-carre-a-10khz
Sansui AU-517 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
