Un excellent préamplificateur Onkyo P-3890, qui sera encore meilleur une fois réparé 🙂

Onkyo P-3890
Onkyo P-3890

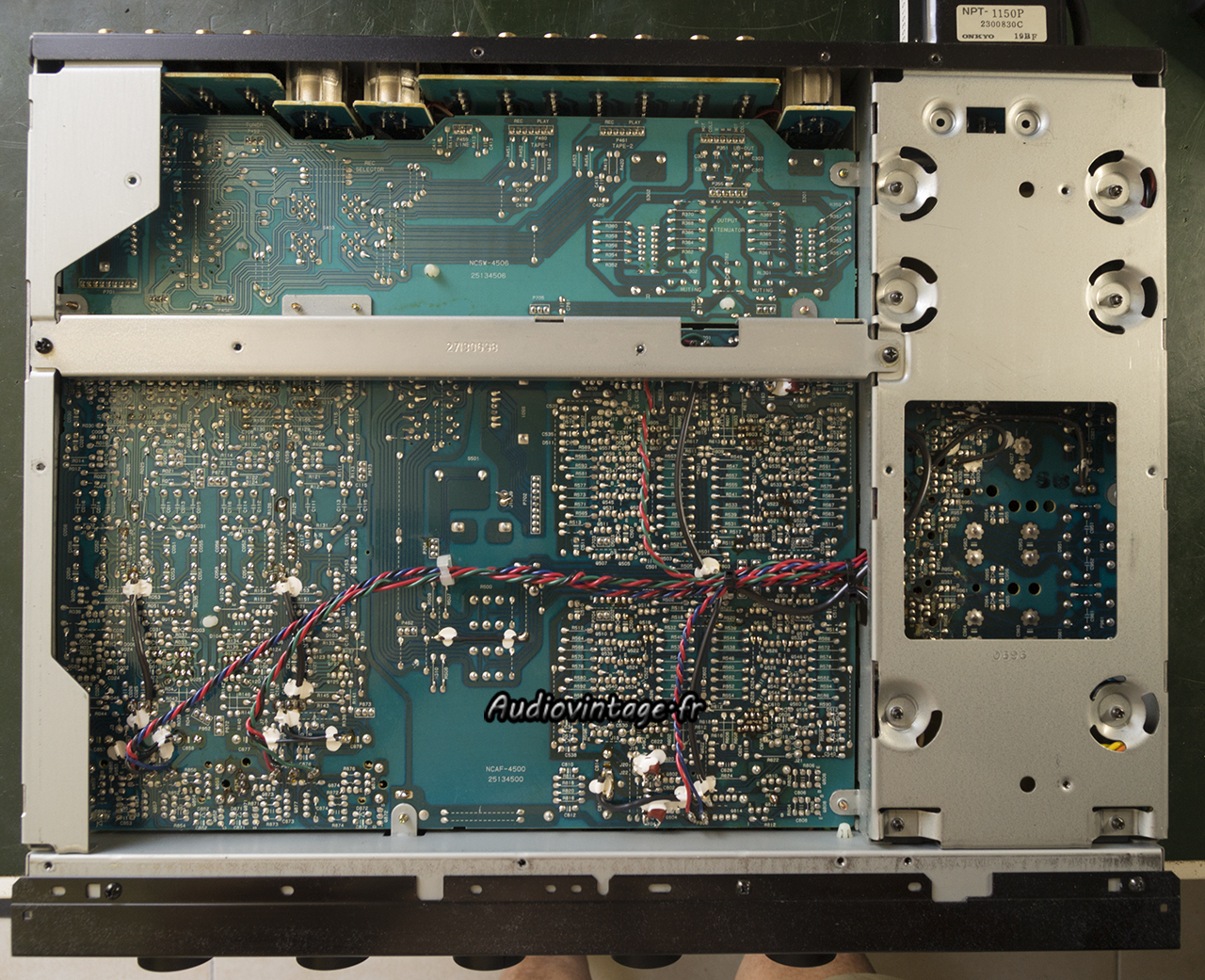

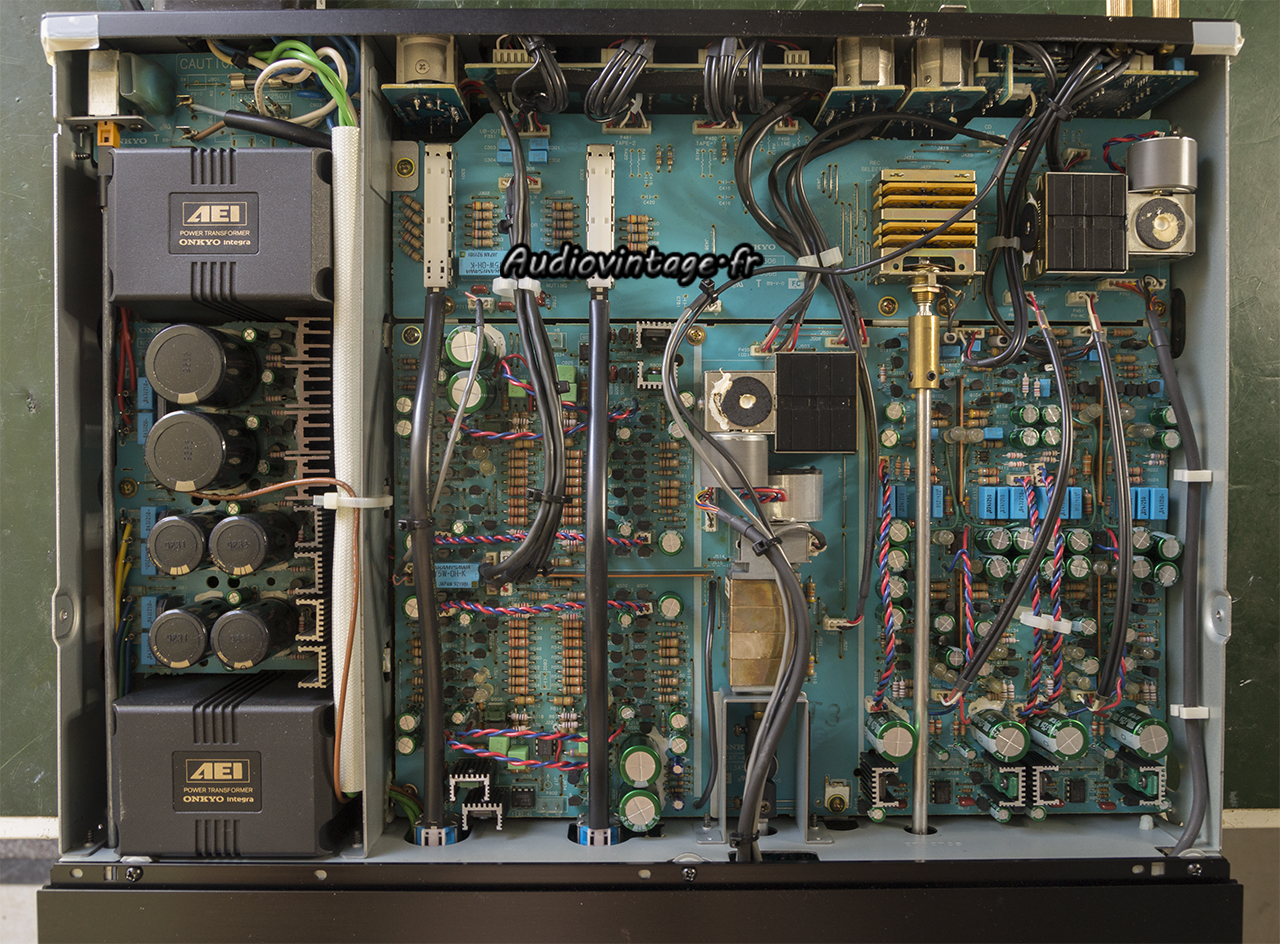

L’appareil est dans son état d’origine. L’étage phono MC est en panne sur les deux canaux. Ce préamplificateur nécessitera également une bonne révision une fois la panne trouvée.

Onkyo P-3890

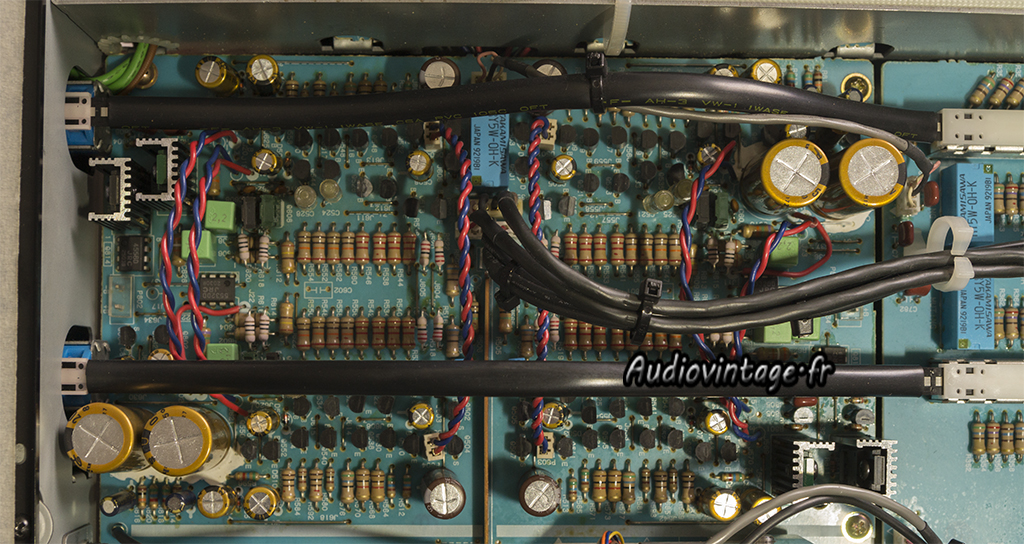

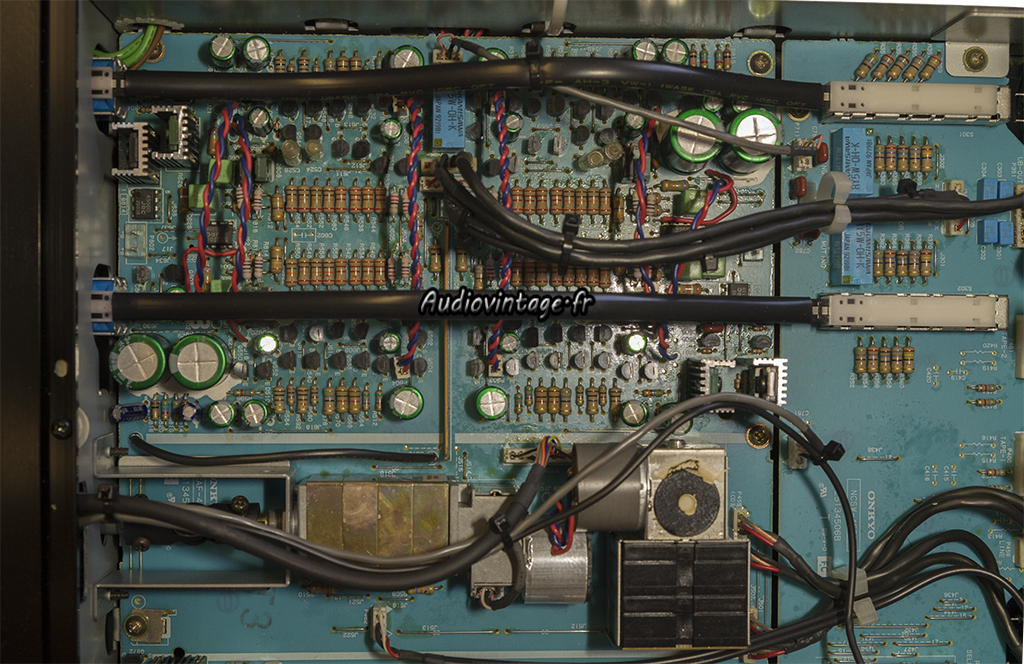

Voici, grosso modo, les étages phono MC et MM (sans l’alimentation).

Onkyo P-3890
Pour être franc, la panne sur l’étage MC a été compliquée et longue à diagnostiquer, il y avait de multiples composants HS : diode, transistor, circuit intégré, condensateurs…
La totalité des condensateurs chimiques sont remplacés. Les Nichicon Muse polarisés originaux étaient de bons condensateurs, mais ils n’aiment pas, mais alors pas du tout la chaleur importante présente dans cet appareil.

Onkyo P-3890

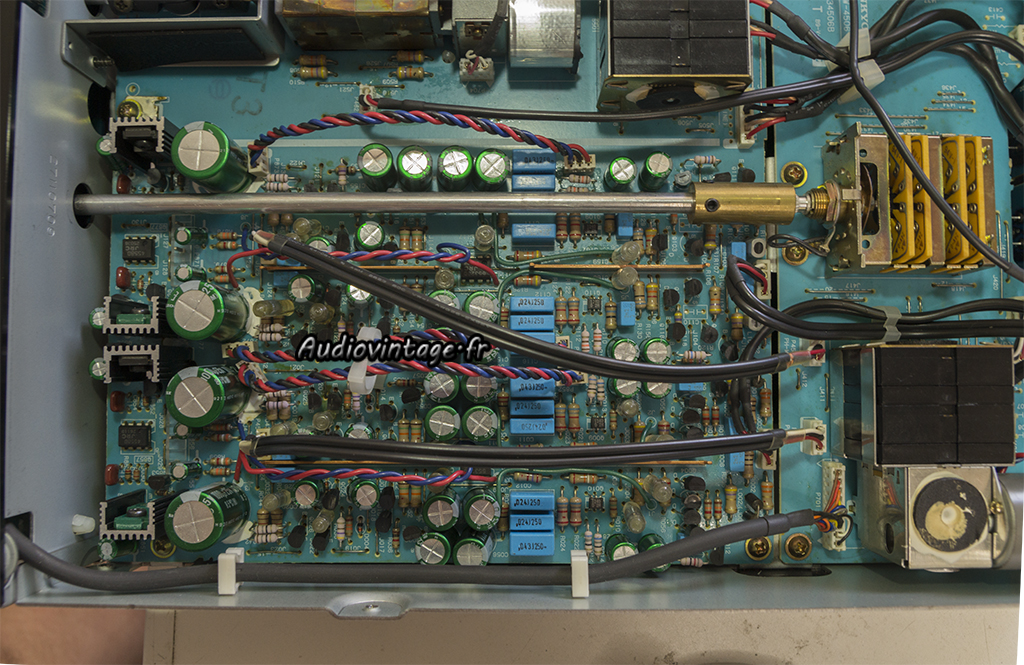

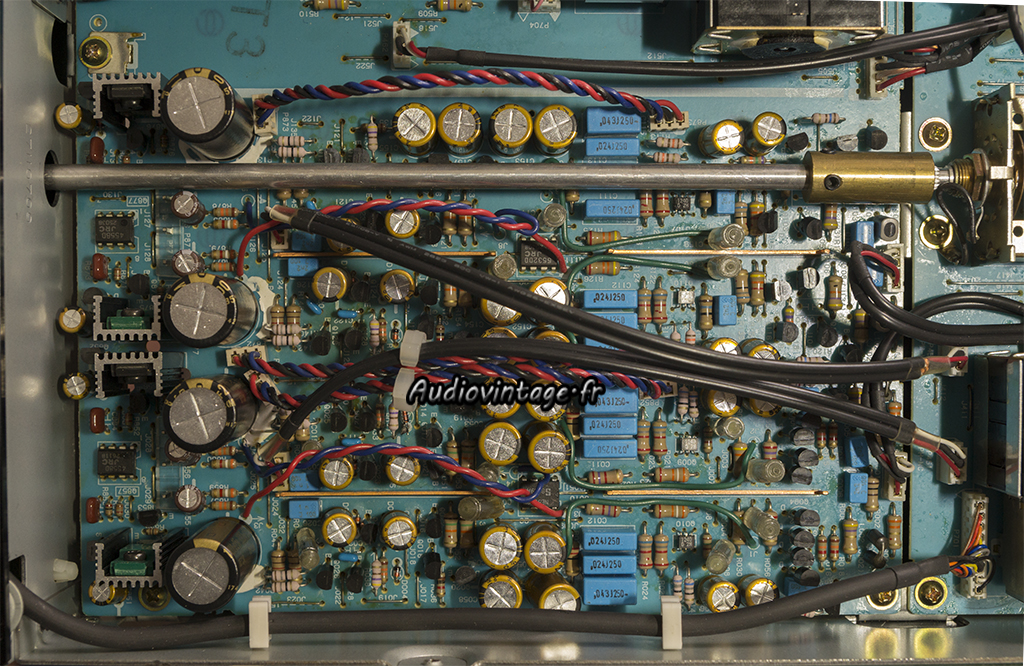

Cette fois, c’est le « flat amplifier » qui nous intéresse.

Onkyo P-3890
Ici aussi, les très nombreux condensateurs chimiques prennent une retraite bien méritée !

Onkyo P-3890

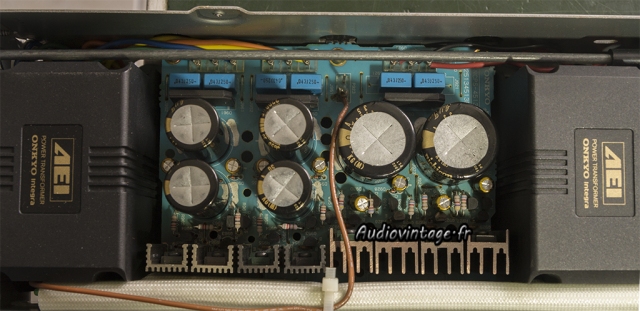

Le beau circuit « power supply » et ses diverses alimentations régulées.
Ici aussi ça chauffe beaucoup.

Onkyo P-3890

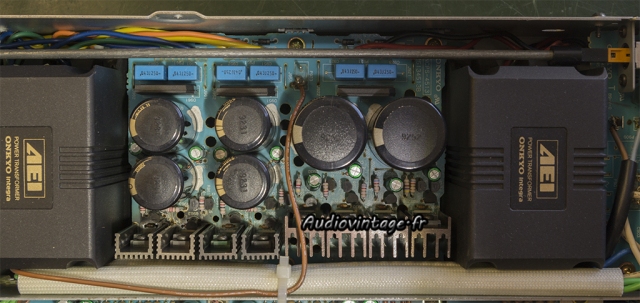

Vérification complète et remplacement des condensateurs chimiques.

Onkyo P-3890

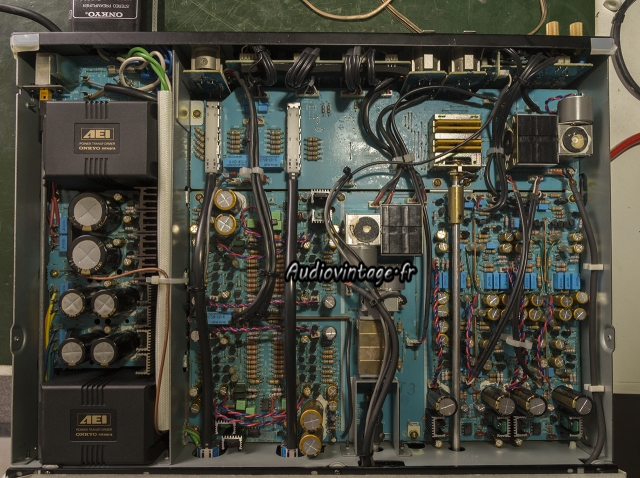

Tous les circuits ont été passés à la loupe et les nombreuses soudures sèches (habituel sur cette série) ont été refaites.

Onkyo P-3890
Mesure réalisée à 1v en sortie, entrée CD 2v.

Onkyo P-3890
Même mesure à 5v en sortie.

Onkyo P-3890
Réponse en fréquence à 1v en sortie, entrée CD 2v.

Onkyo P-3890
Rapport signal/bruit à 3v en sortie, entrée CD 2v, A-weighting

Onkyo P-3890
Distorsion relevée à 1v en sortie, entrée phono MM 20mv.

Onkyo P-3890
Réponse en fréquence à 1v en sortie, entrée phono MM 20mv.

Onkyo P-3890

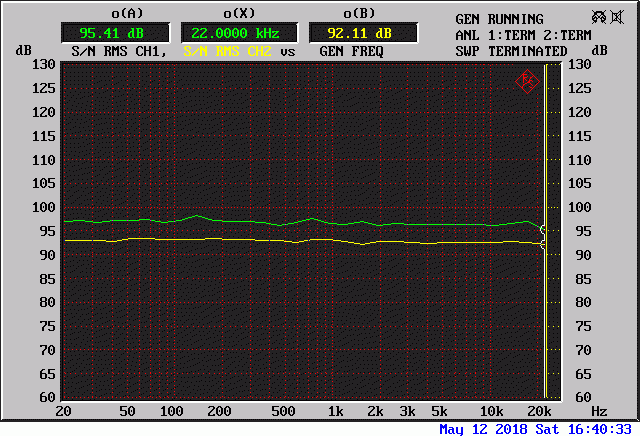

Rapport signal/bruit à 3v en sortie, entrée phono MM 20mv, A-weighting.

Onkyo P-3890

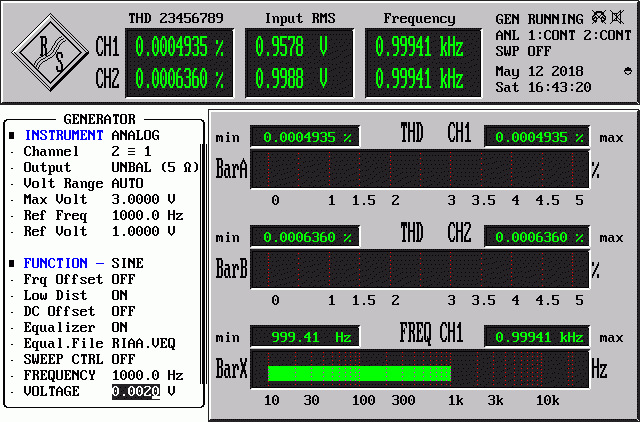

Distorsion relevée à 1v en sortie, entrée phono MC 2mv.

Onkyo P-3890

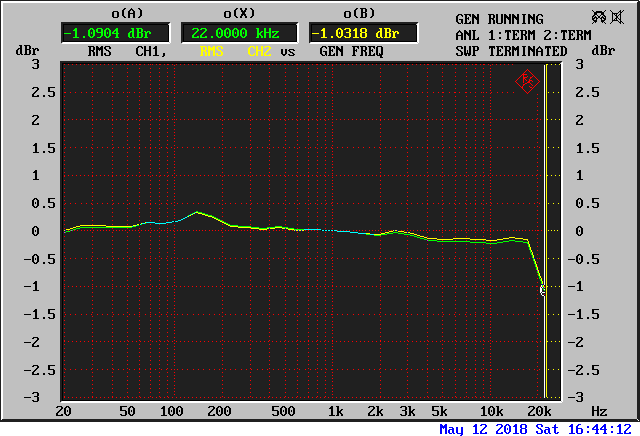

Réponse en fréquence à 1v en sortie, entrée phono MC 2mv.

Onkyo P-3890

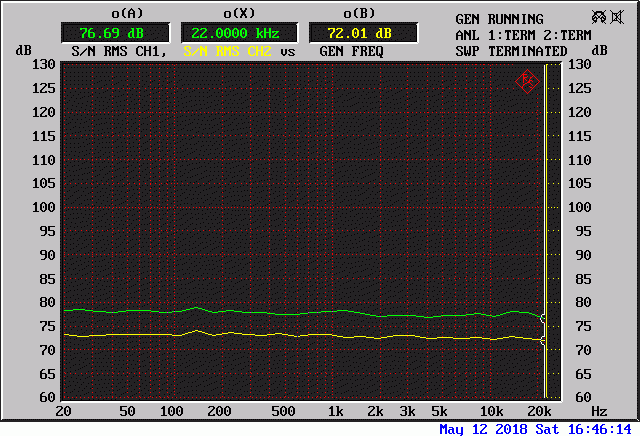

Rapport signal/bruit à 3v en sortie, entrée phono MC 2mv, A-weighting.

Onkyo P-3890
Onkyo P-3890
Onkyo P-3890
Onkyo P-3890

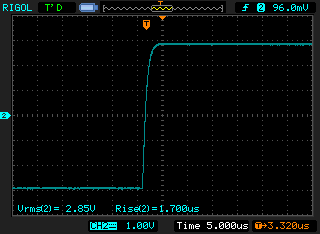

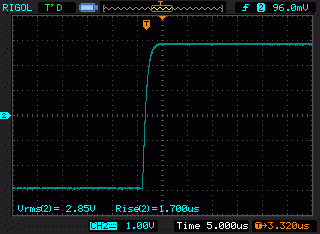

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. un peu moins de 3v en sortie.

Onkyo P-3890

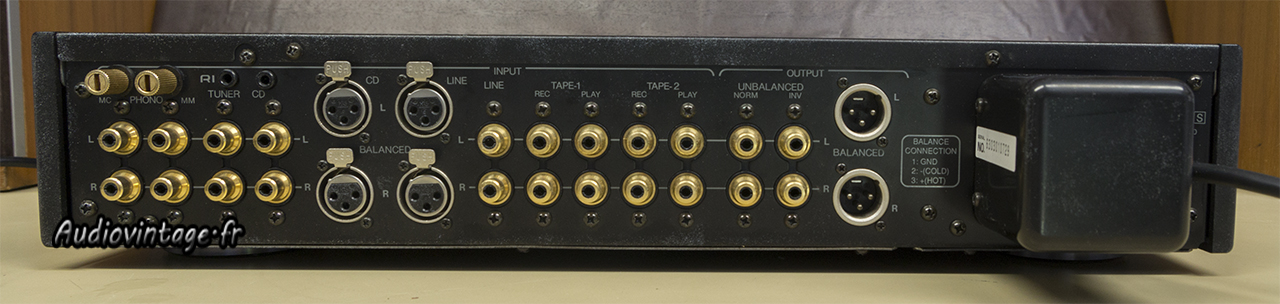

Connectique.
