Au programme, un appareil bien connu sur ces pages, un Luxman L-31.
Le Luxman fonctionne encore à sa réception. Il « crachouille » aléatoirement sur les deux canaux.

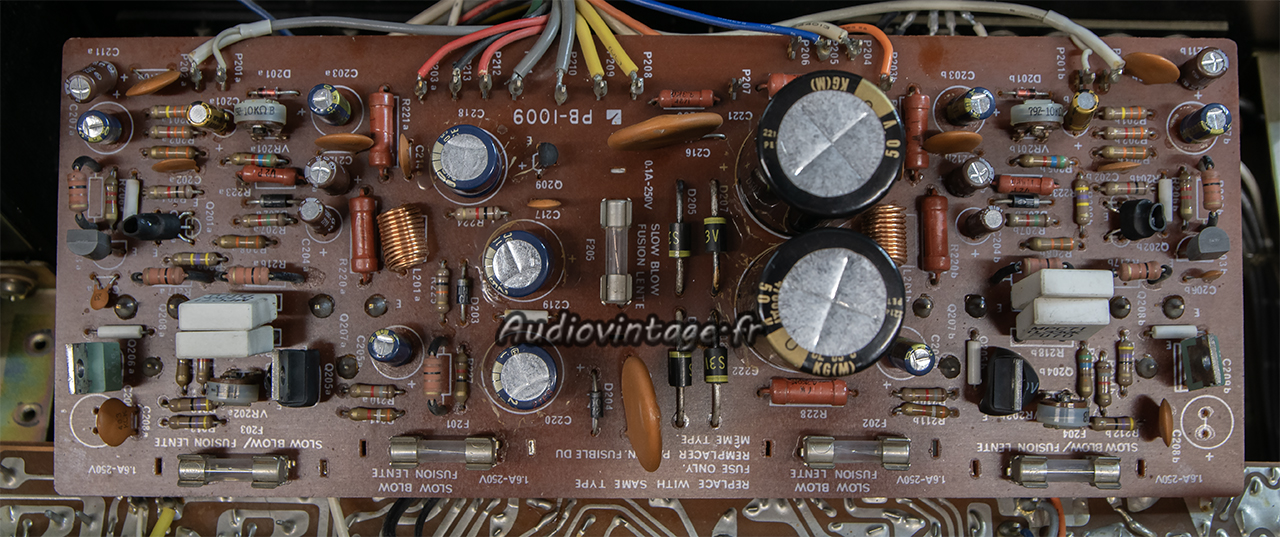

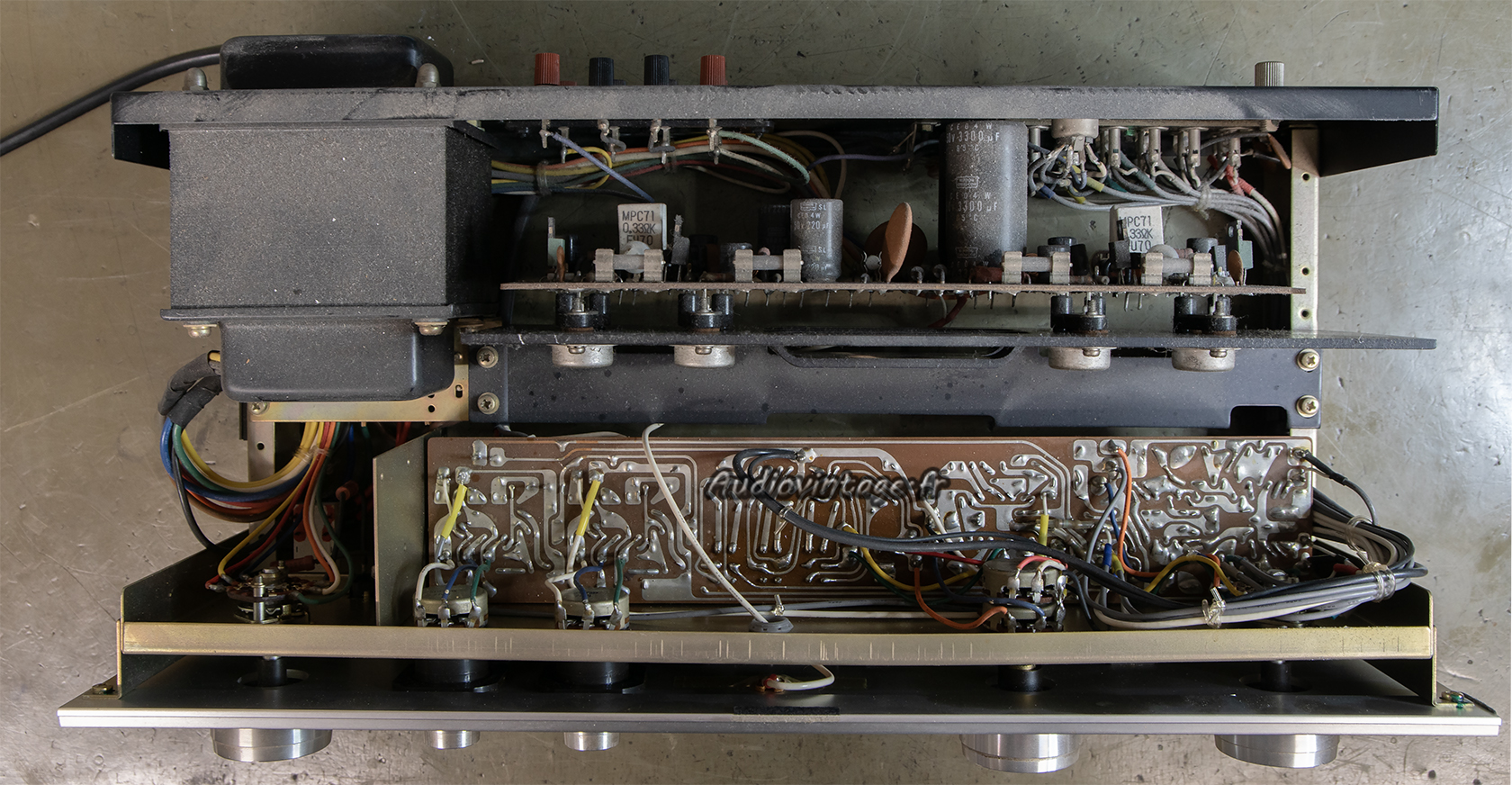

Le circuit principal.

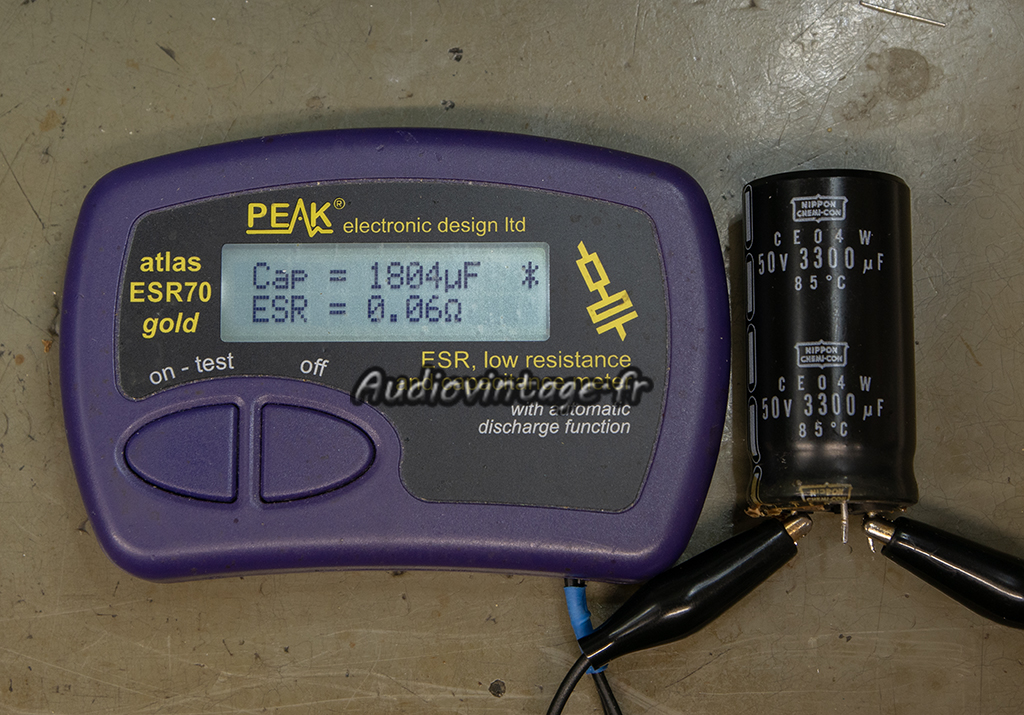

Comme dans la quasi-totalité des Luxman L-30 et L-31, les condensateurs de filtrage d’alimentation sont cuits.

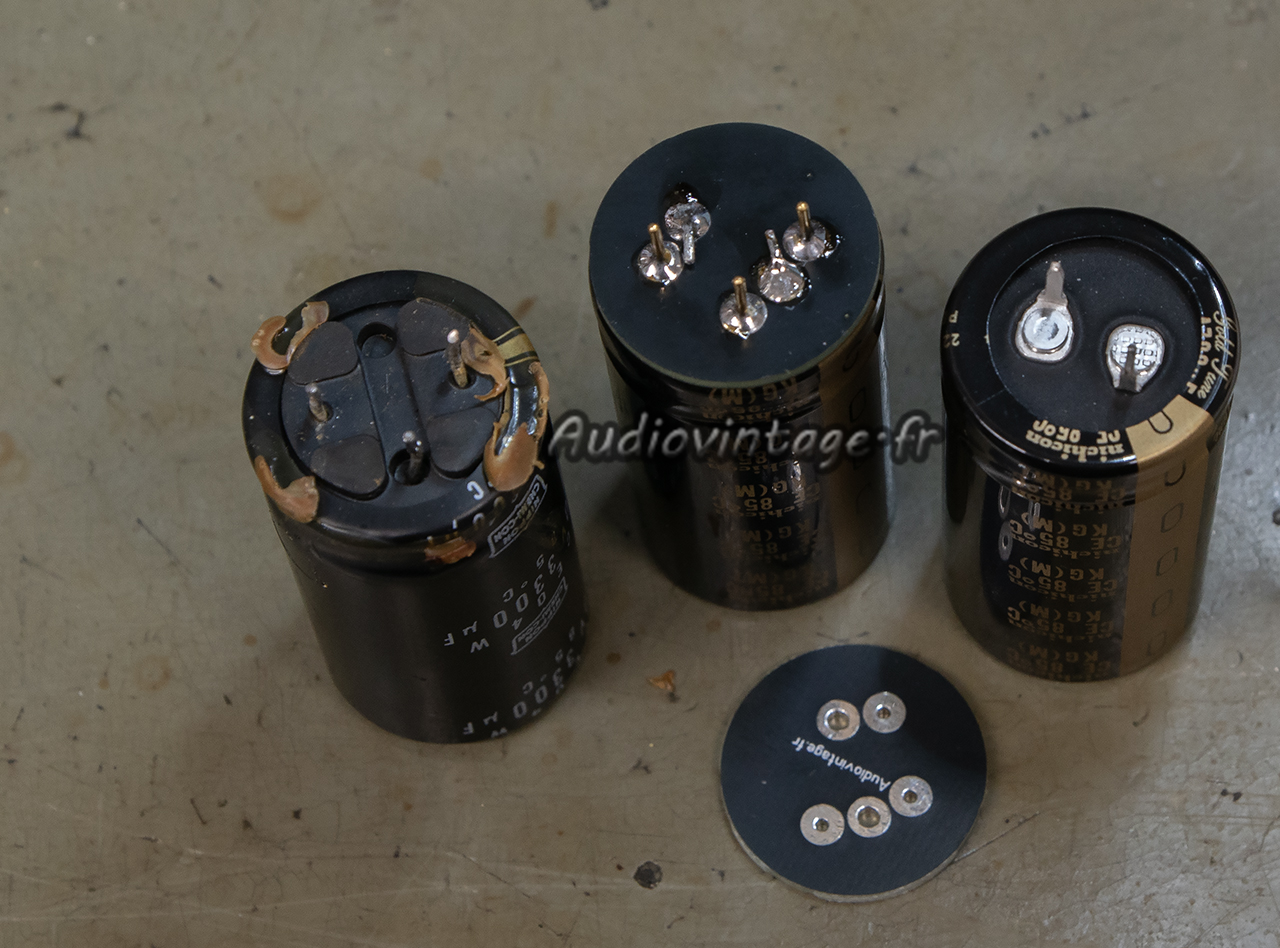

Les nouveaux seront montés sur des adaptateurs de ma conception ce qui permettra leur montage sans devoir percer le circuit imprimé.
Tous les chimiques sont donc remplacés. Certains transistors également et leur « couplage thermique » revu.
Les transistors de puissances sont testés puis remontés avec des isolants neufs et de la graisse fraiche.

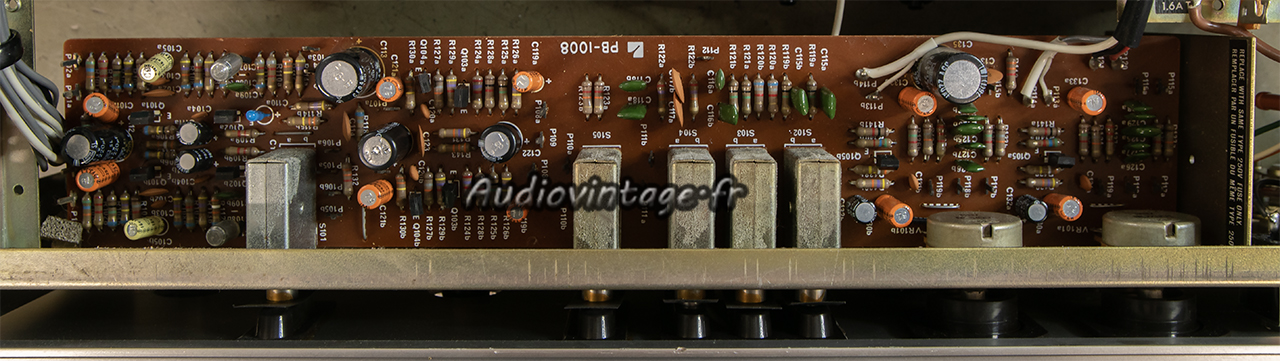

Le circuit secondaire.
Tous les transistors et tous les condensateurs chimiques sont remplacés.

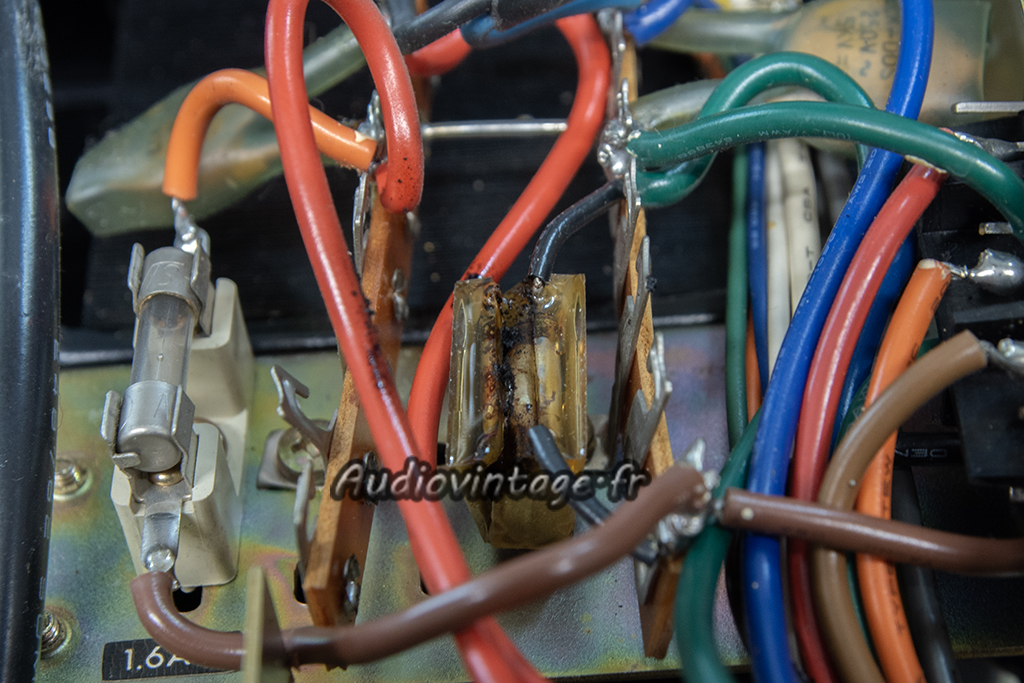

Le Rifa doit lui aussi être changé…
Le switch on/off original montrant des signes de faiblesse (charbonnage), il est également remplacé.
Les commandes sont nettoyées. Les courants de repos et tensions d’offsets sont ajustés.

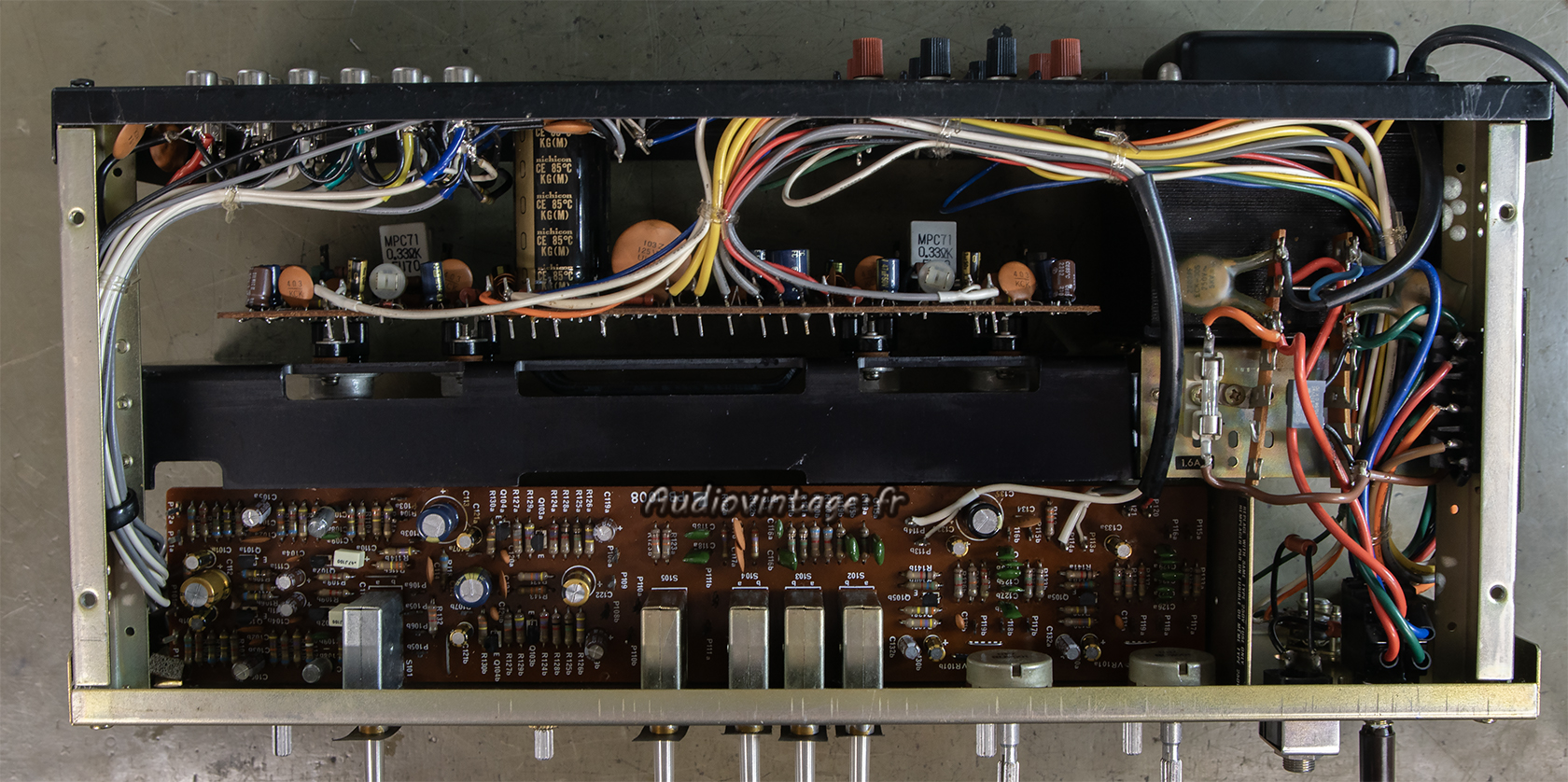

Terminé.
Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x38w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

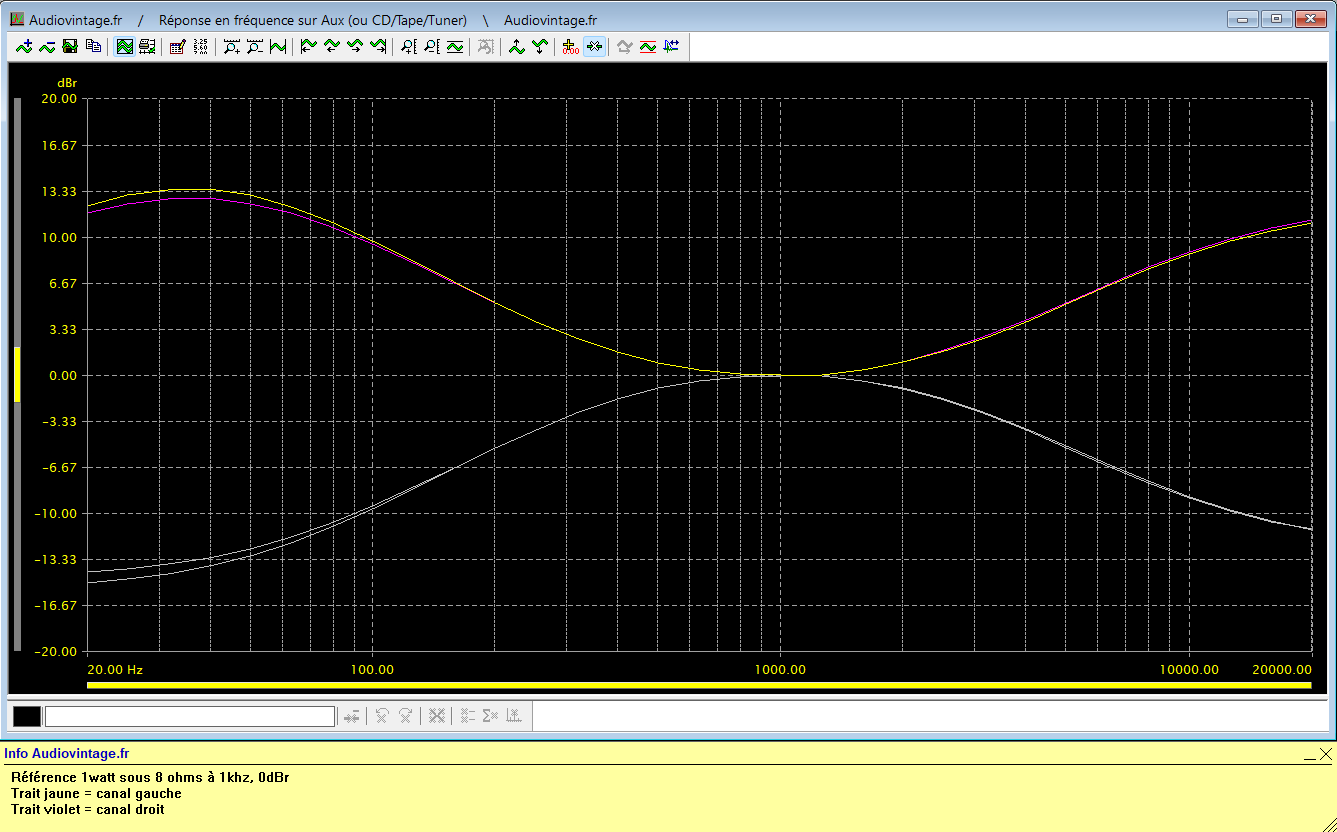

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x38w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

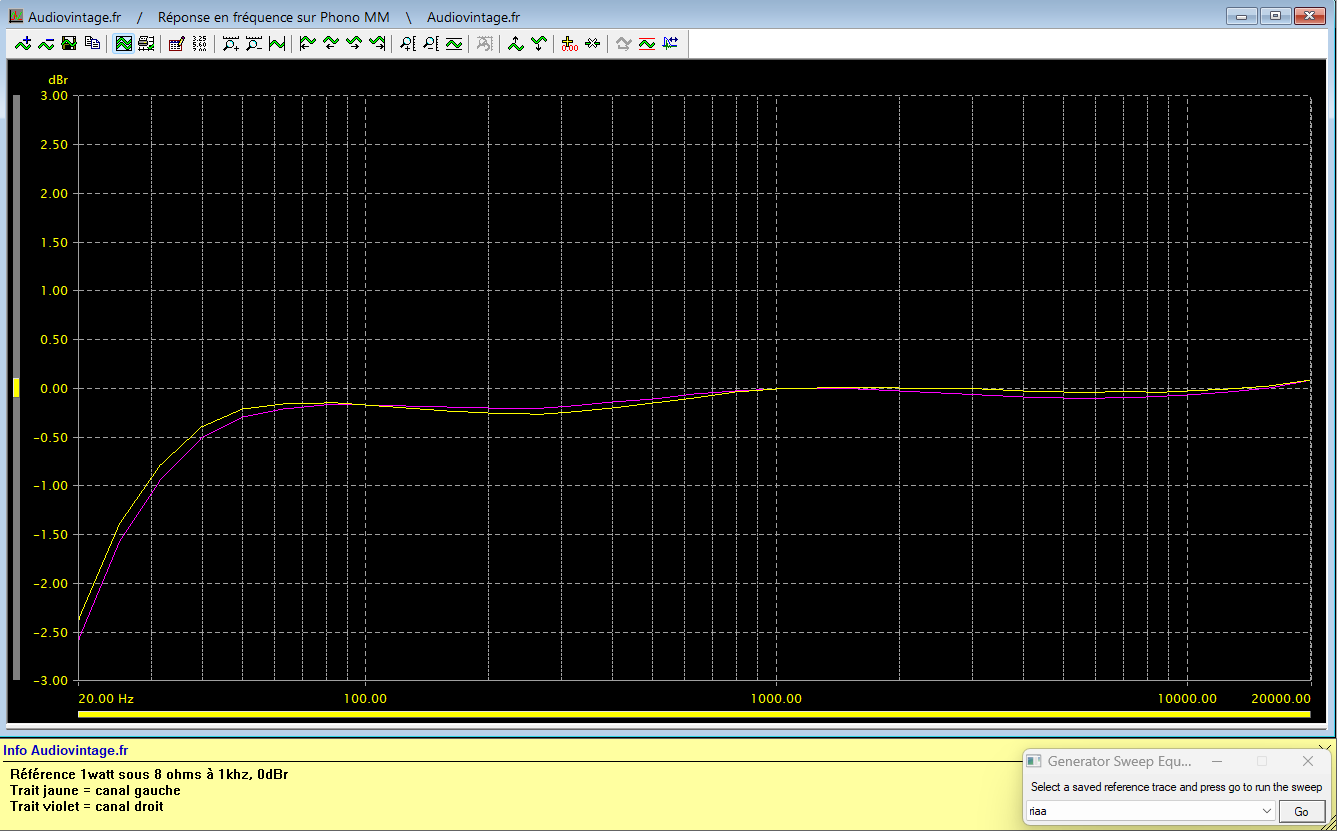

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

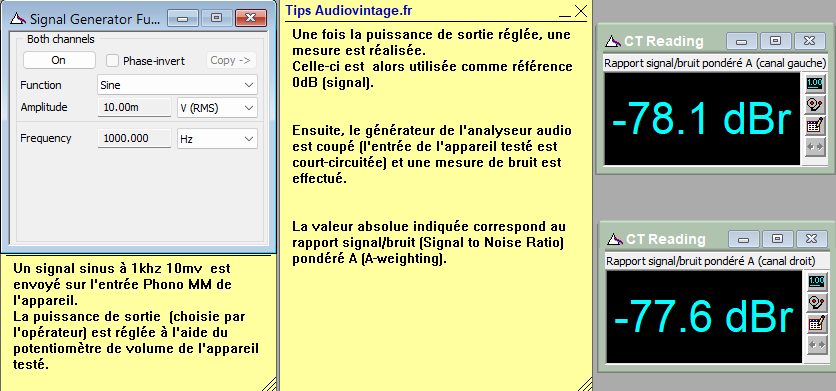

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

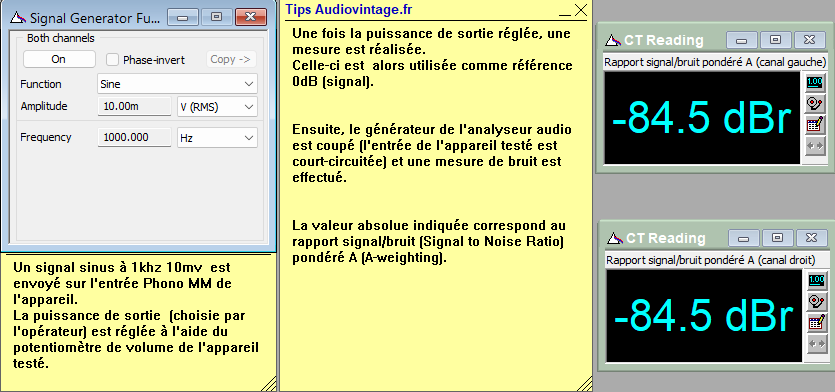

Rapport signal bruit à 2x38w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

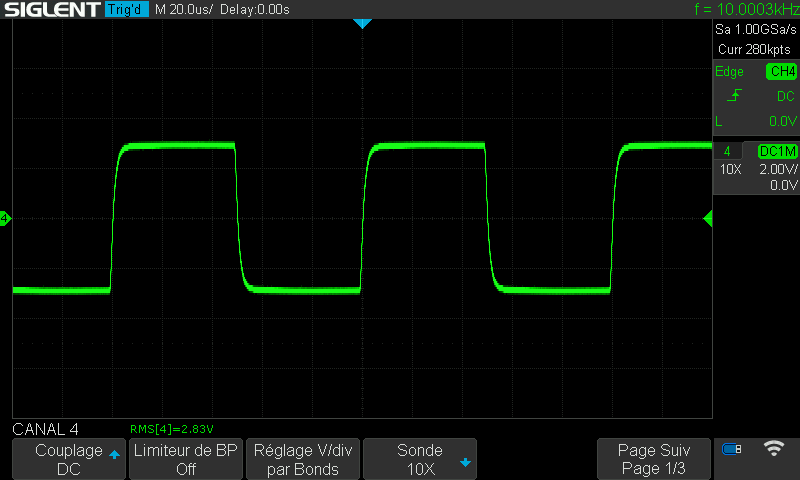

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
