Multiples interventions sur cet intégré Technics.

Technics SU-7700
Selon le propriétaire, pas de son sur un canal et température élevée.

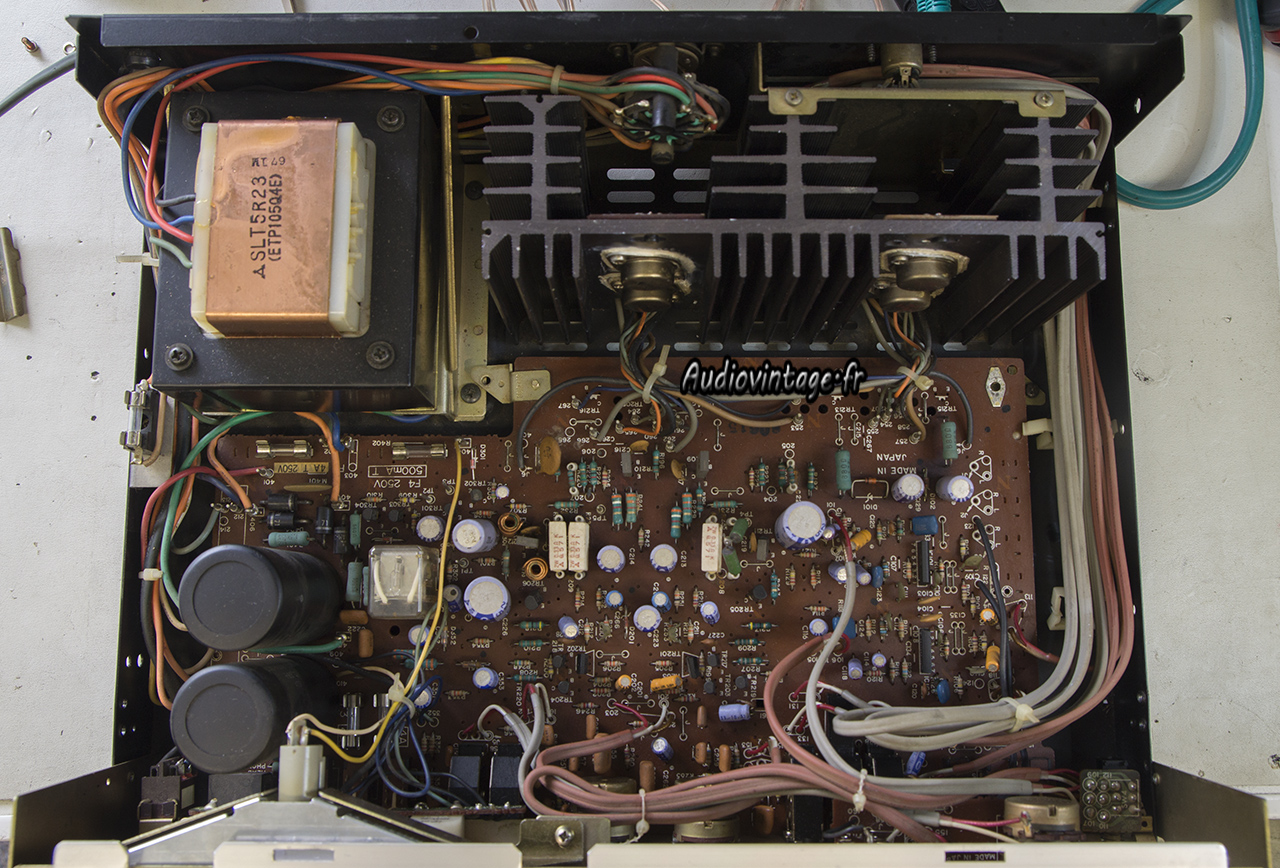

A son arrivée, j’ai eu un mal fou à avoir du son ne serait-ce que sur un canal. Tout est encrassé ou oxydé. Que ce soit les commandes, le relais, la connectique d’entrée, tout est à revoir.
On peut également voir une intervention passée, remplacement d’une résistance émettrice par deux résistances montées en série, à revoir.

Technics SU-7700

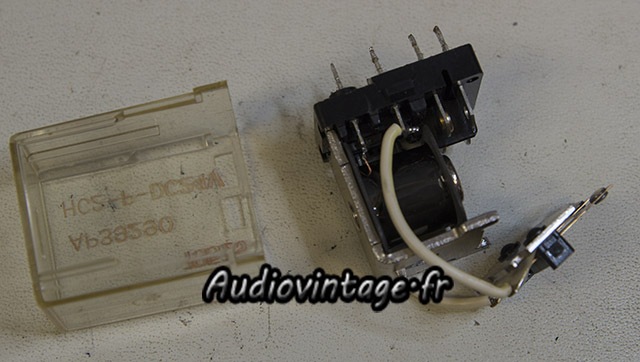

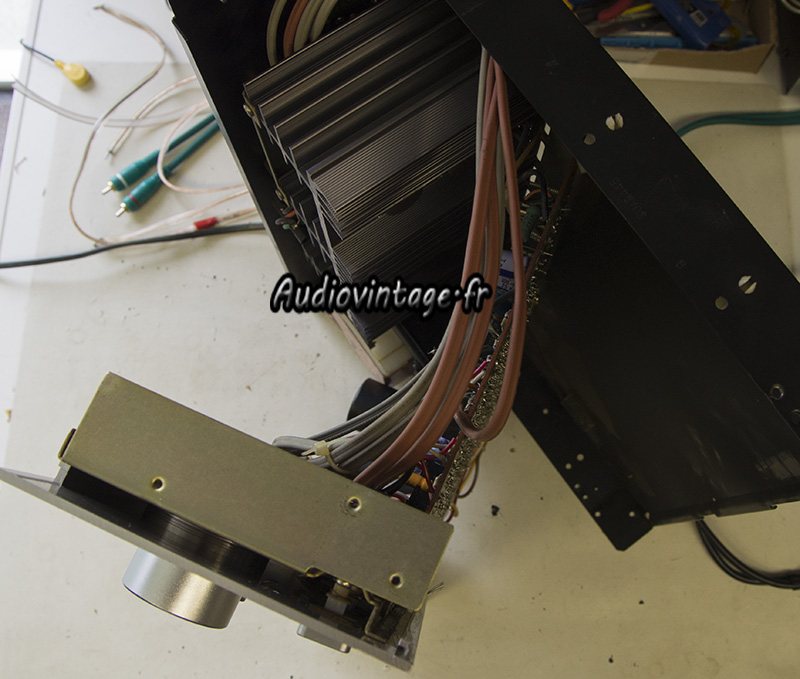

Nettoyage des commandes, puis du relais.

Technics SU-7700

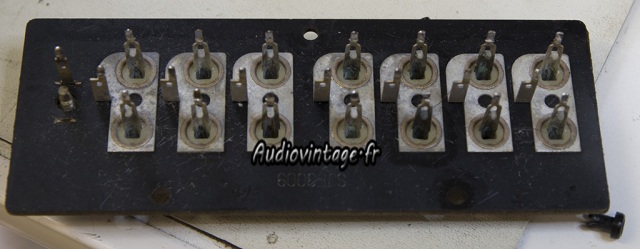

Démontage de la carte d’entrée. Du vert de gris un peu partout, et des mauvaises jonctions sur les prises au niveau des masses. Nettoyage et quelques soudures.

Technics SU-7700
Voyons voir du côté des soudures.

Technics SU-7700
Quelques traces suspectes sur le circuit imprimé, retrait d’un des deux condensateurs de filtrage qui se vide lentement mais surement de son électrolyte.

Technics SU-7700

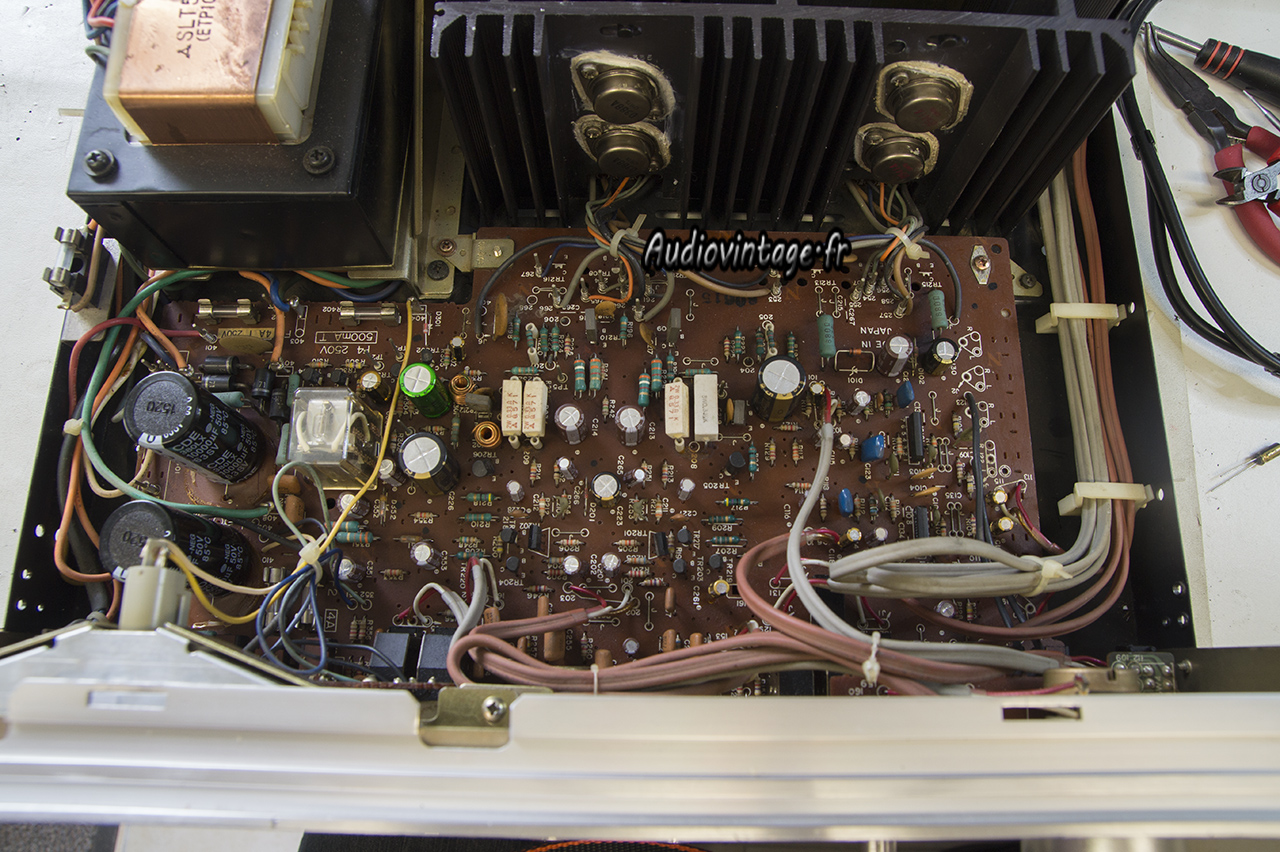

Remplacement de l’intégralité des condensateurs chimiques, reprises de quelques soudures louches, remplacement de la résistance émettrice.

Technics SU-7700

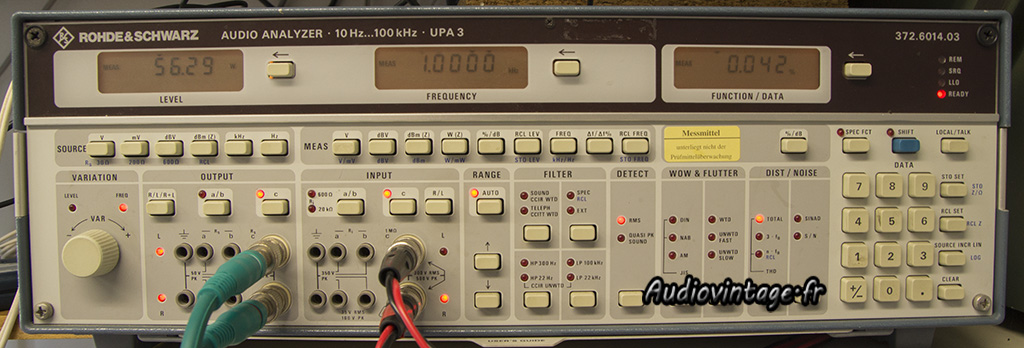

Passage au banc de mesure. Conforme aux données constructeur.

Technics SU-7700
Technics SU-7700
Technics SU-7700

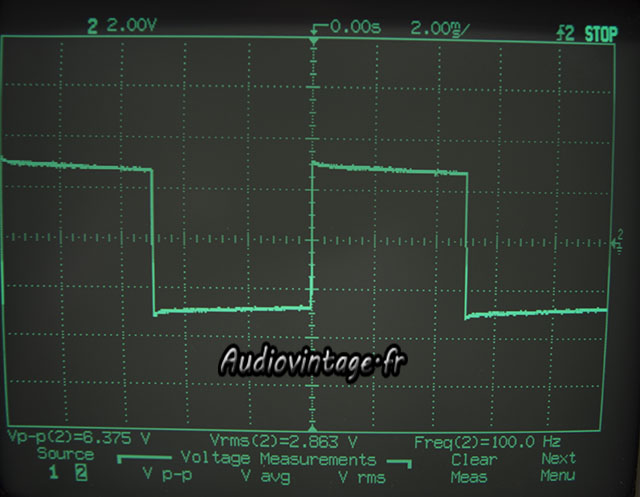

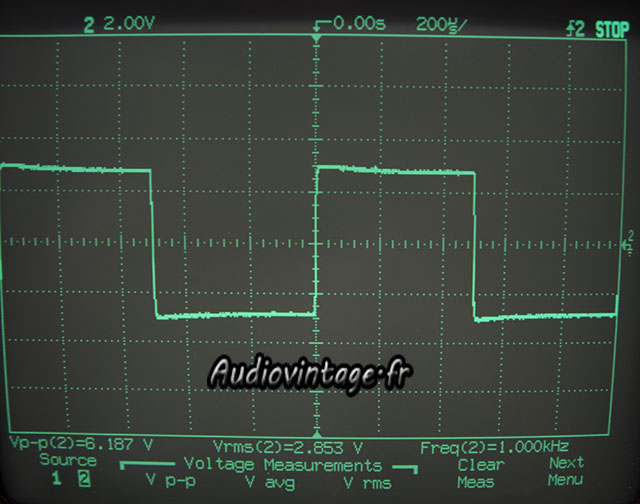

Signal carré à 100hz, 1khz et 10khz.

Technics SU-7700

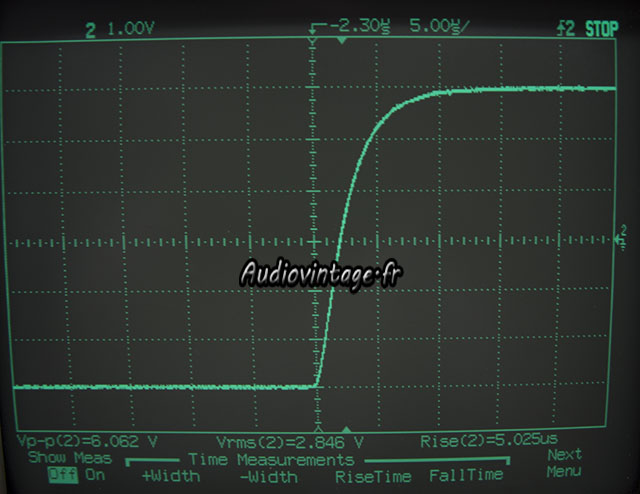

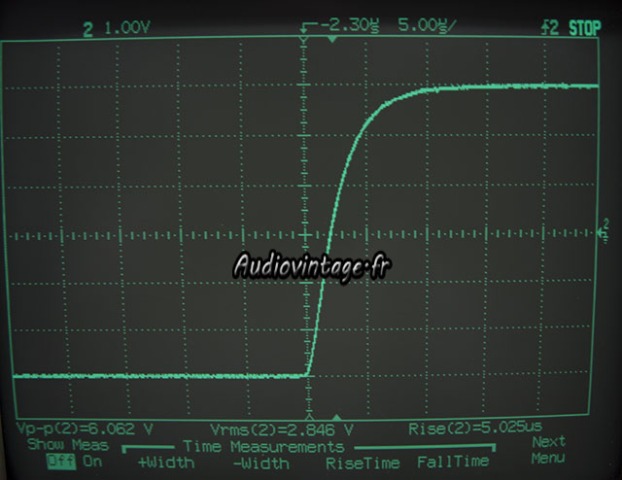

Temps de montée à 10khz.

Technics SU-7700

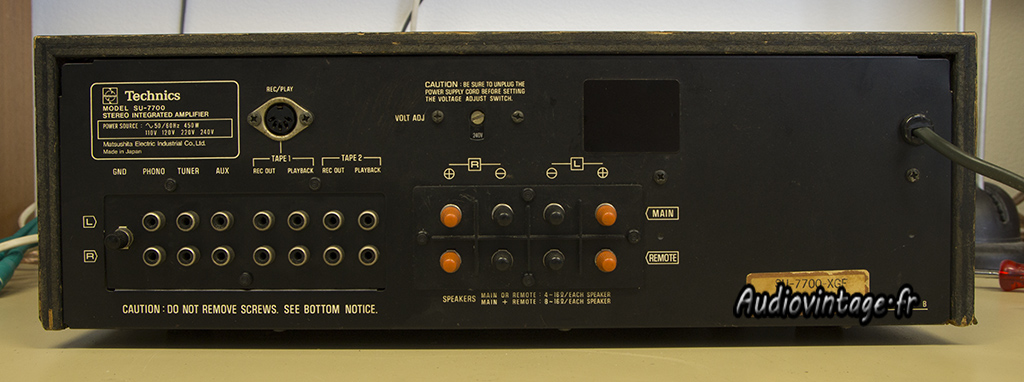

Connectique.
