Marantz 140

Marantz 140 : charmeur ;)
Le Marantz 140 est le plus « petit » bloc de puissance commercialisé par la marque en 1976. Pour autant, il ne démérite pas et même s’il n’est pas parfait, c’est un de mes blocs de puissance Marantz préféré.

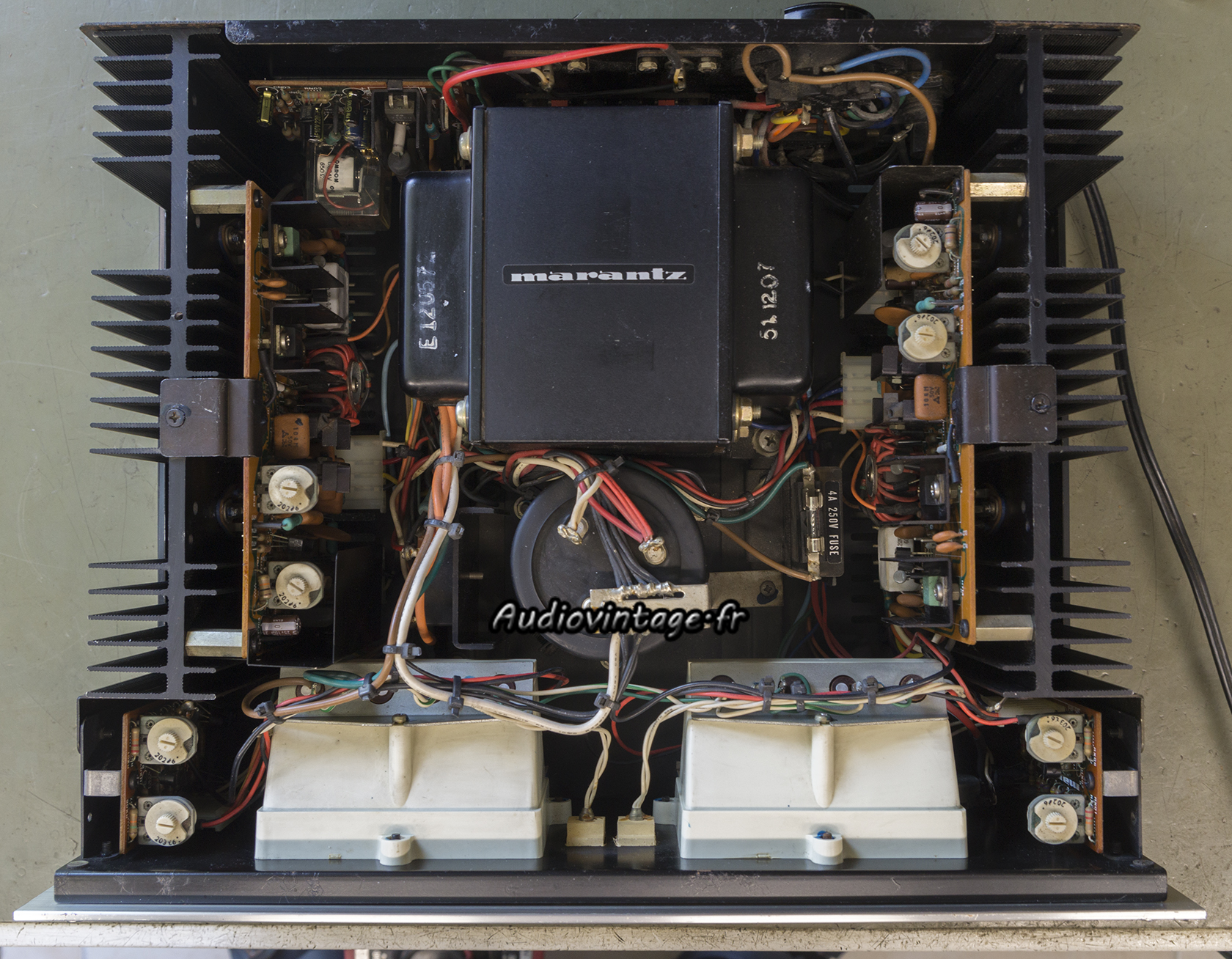

Marantz 140 : à son arrivée.
L’exemplaire présenté ici est encore fonctionnel mais a été laissé de côté « un certain temps ».
Les potentiomètres de gain son encrassés, les contacts du relais sont oxydés. Son propriétaire souhaite une remise à niveau lui permettant de l’utiliser encore de longues années.

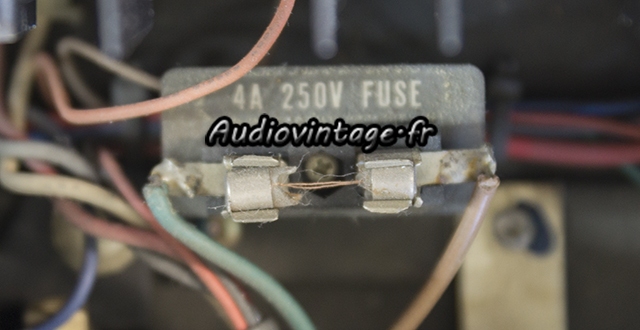

Marantz 140 : fusible bien mal en point !
Le fusible devra être remplacé 🙂

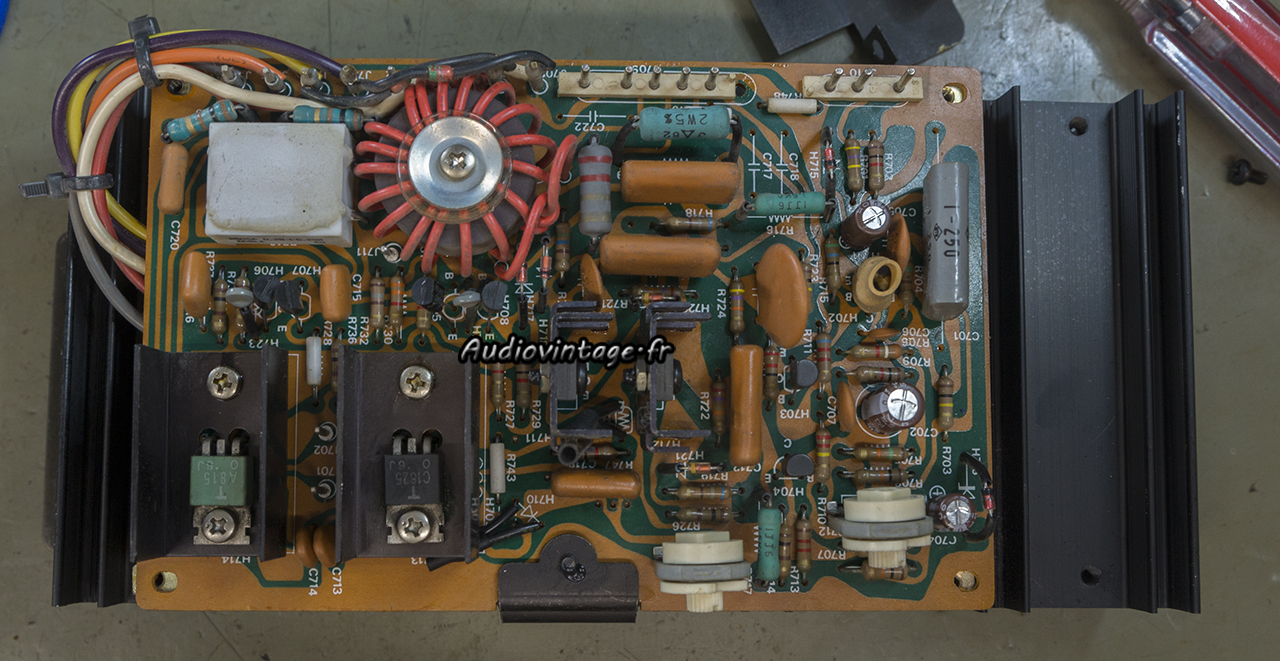

Marantz 140 : circuit ampli à réviser.
Voici un canal d’amplification retiré.

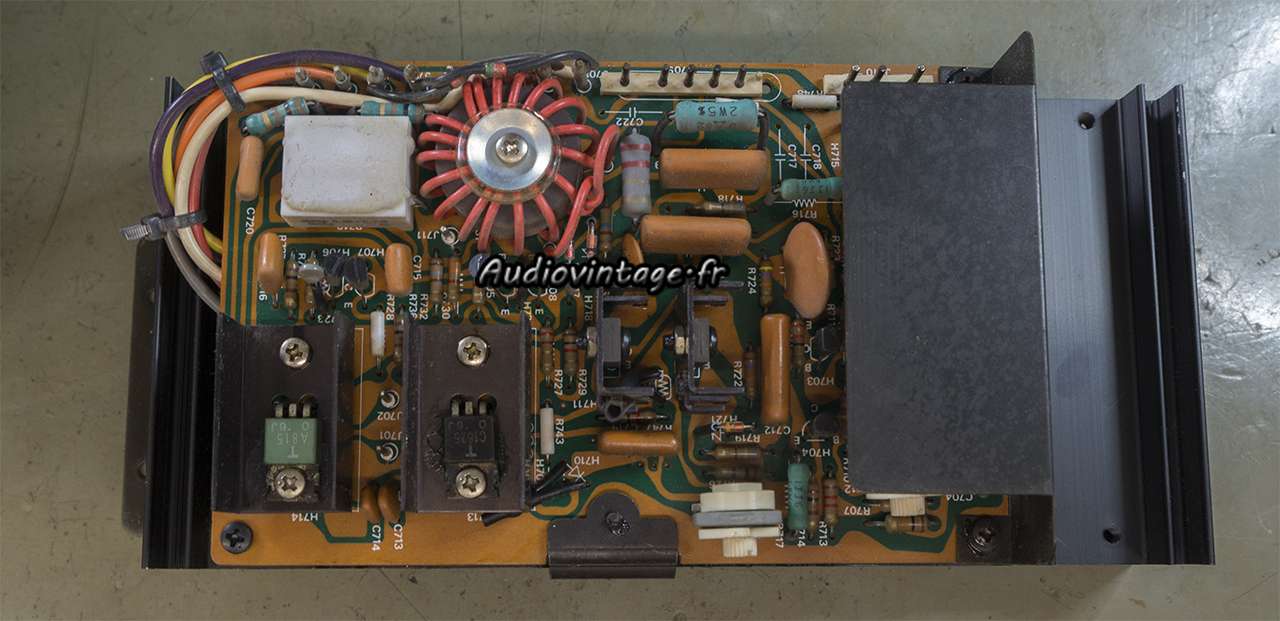

Marantz 140 : circuit ampli révisé.
Les condensateurs chimiques sont remplacés, les connecteurs décrassés.

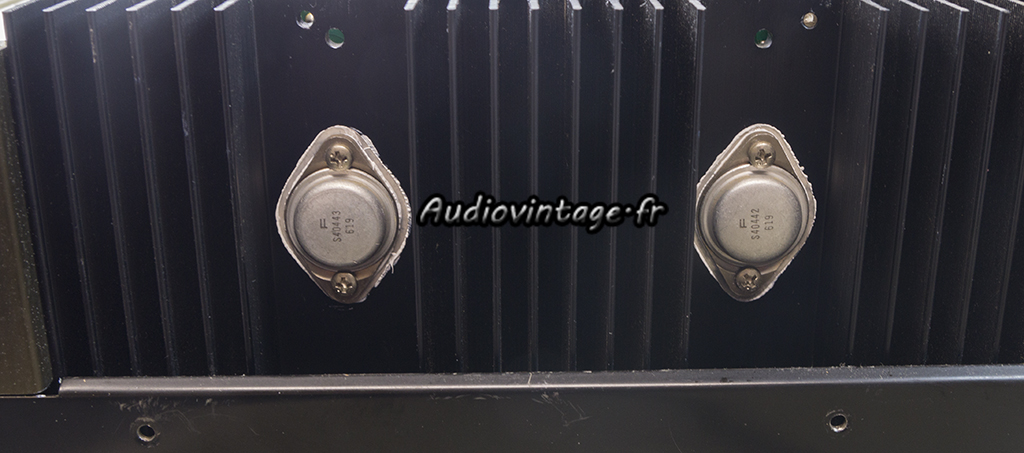

Marantz 140 : micas neufs, graisse fraiche.
Les transistors de puissances sont démontés, les pattes désoxydées, testés, et enfin remontés sur des micas neufs et de la graisse fraiche.
Le second canal reçoit des soins identiques.

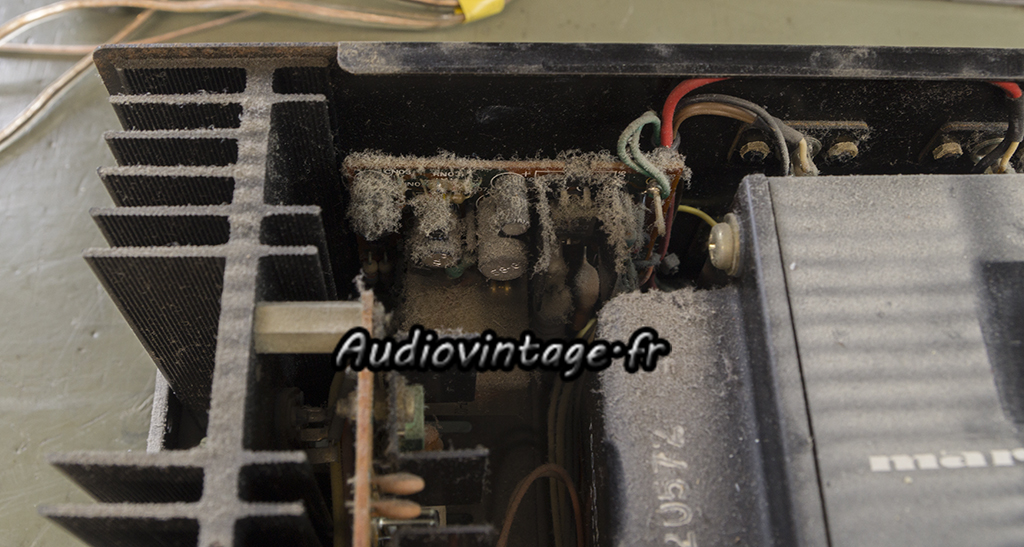

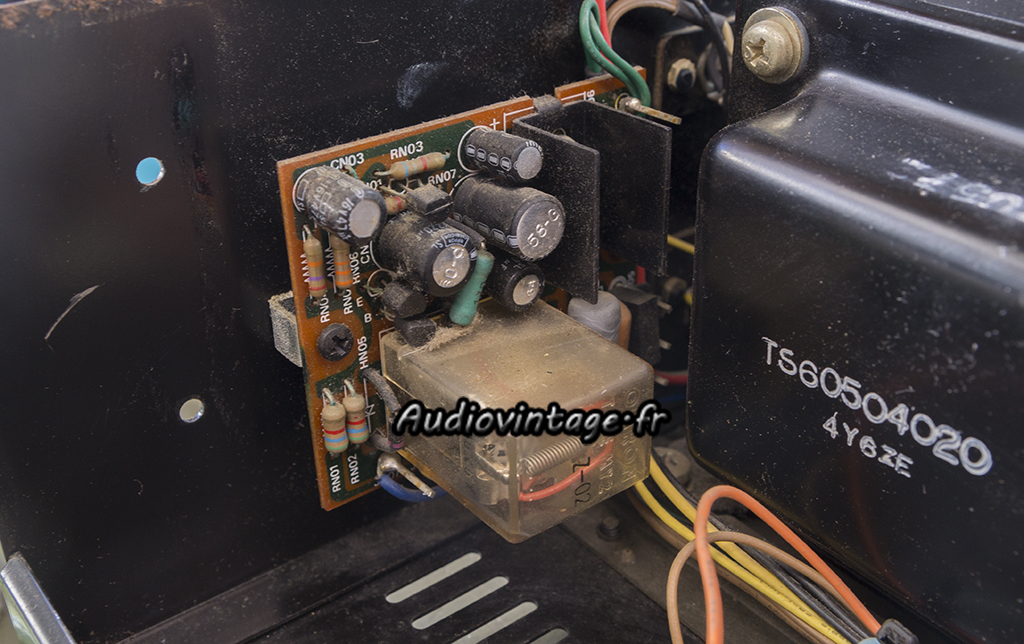

Marantz 140 : sous la poussière...
Le circuit de protection, perdu quelque part…

Marantz 140 : circuit de protection à revoir.
Le voici en version dépoussiéré.

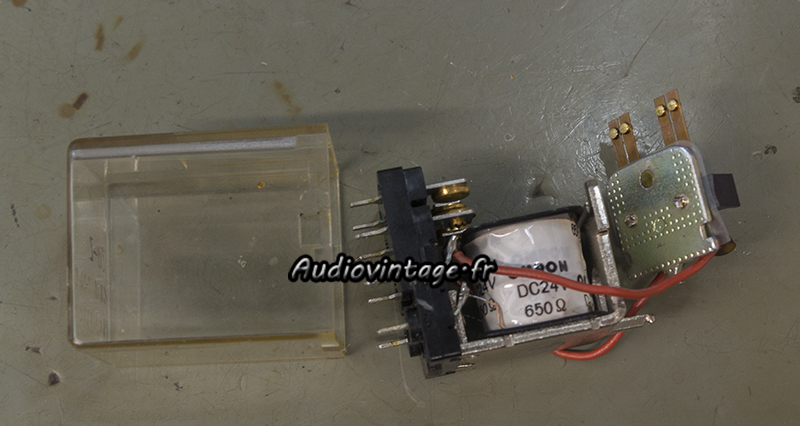

Marantz 140 : relais en cours de désoxydation.
Le relais est démonté, les contacts désoxydés.

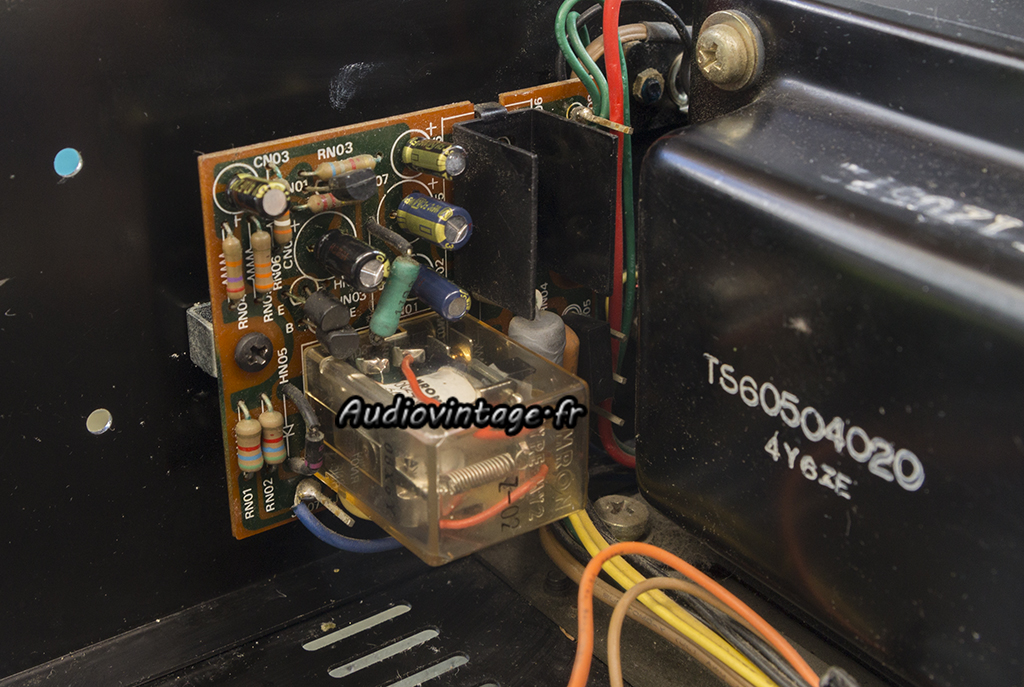

Marantz 140 : circuit de protection révisé.
Condensateurs chimiques neufs également.

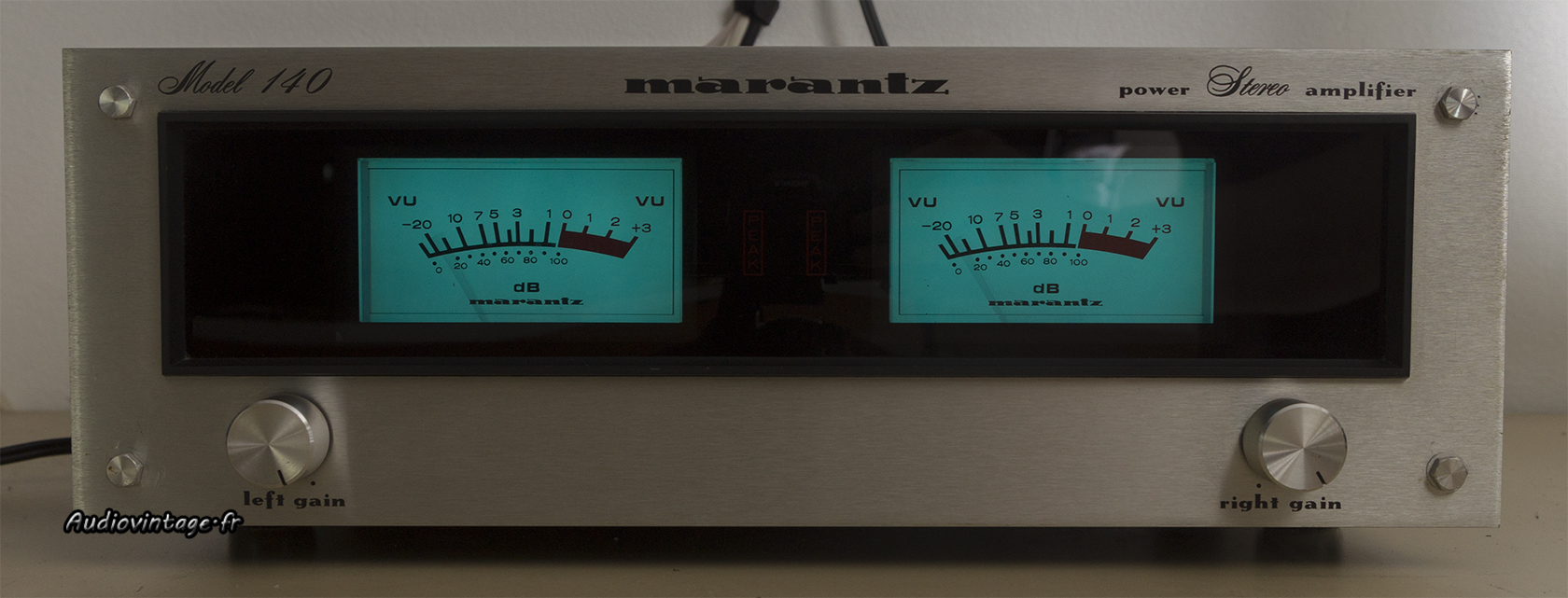

Marantz 140 : terminé.
Les potentiomètres de gain sont nettoyés, l’appareil est réglé en 240v, puis les courants de repos et offsets sont ajustés. Le double condensateur de filtrage d’alimentation est en très bon état à la mesure, il reste en place.

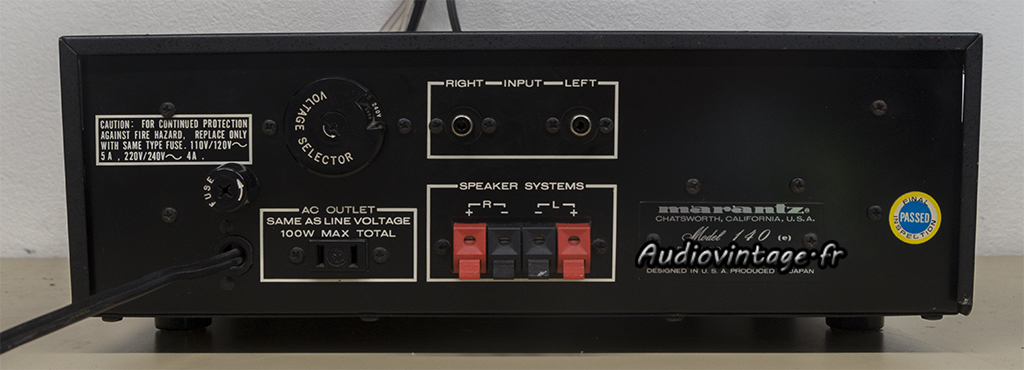

Marantz 140 : connectique.
Connectique.

Les mesures :

Marantz 140 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Marantz 140 : distorsion-a-2x75w-sous-8-ohms
Distorsion à 2x75w sous 8 ohms.

Marantz 140 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Marantz 140 : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

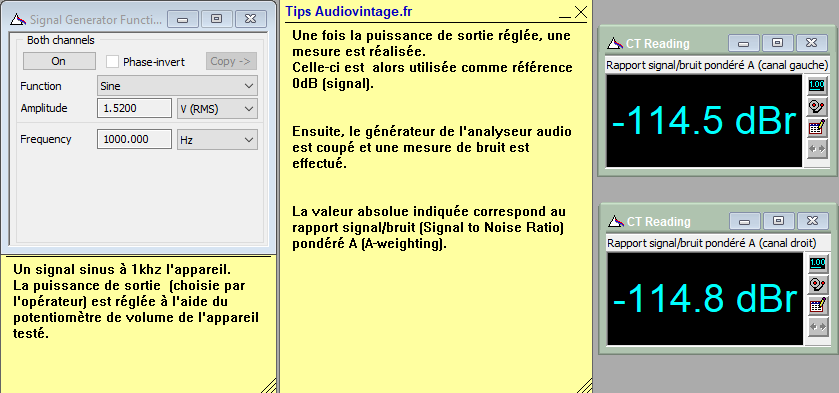

Marantz 140 : rapport-signal-bruit-a-2x75w-sous-8-ohms
Rapport signal bruit à 2x75w sous 8 ohms.

Les mesures à l’oscilloscope :

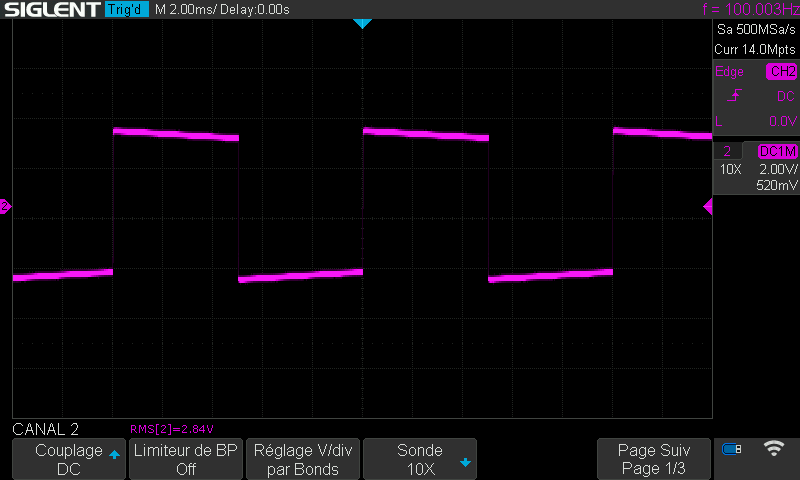

Marantz 140 : signal-carre-a-100hz

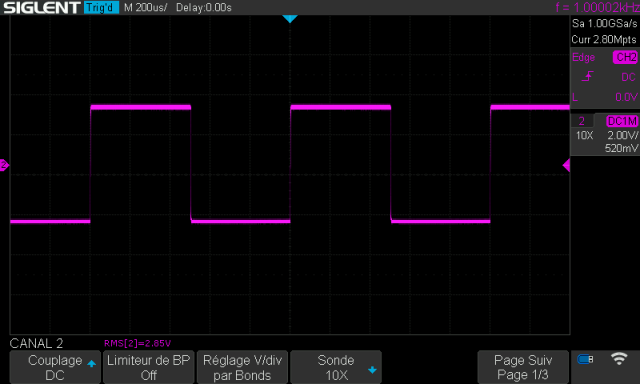

Marantz 140 : signal-carre-a-1khz

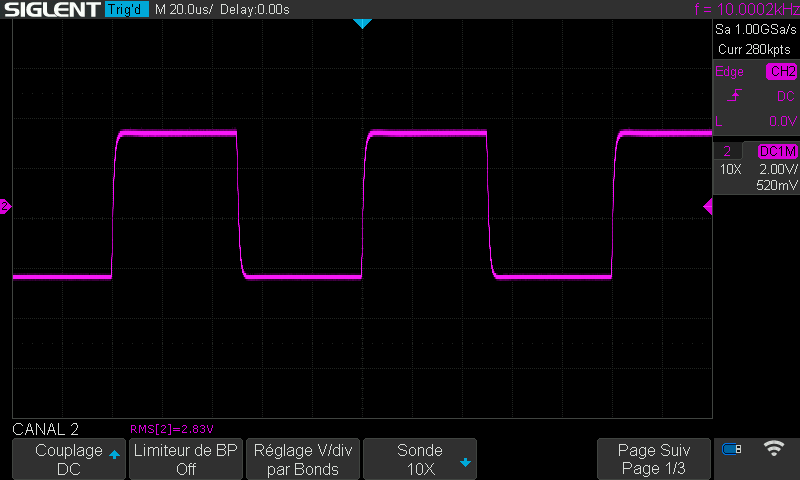

Marantz 140 : signal-carre-a-10khz

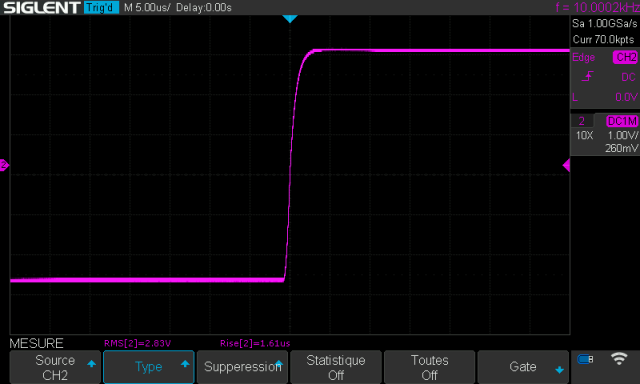

Marantz 140 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
