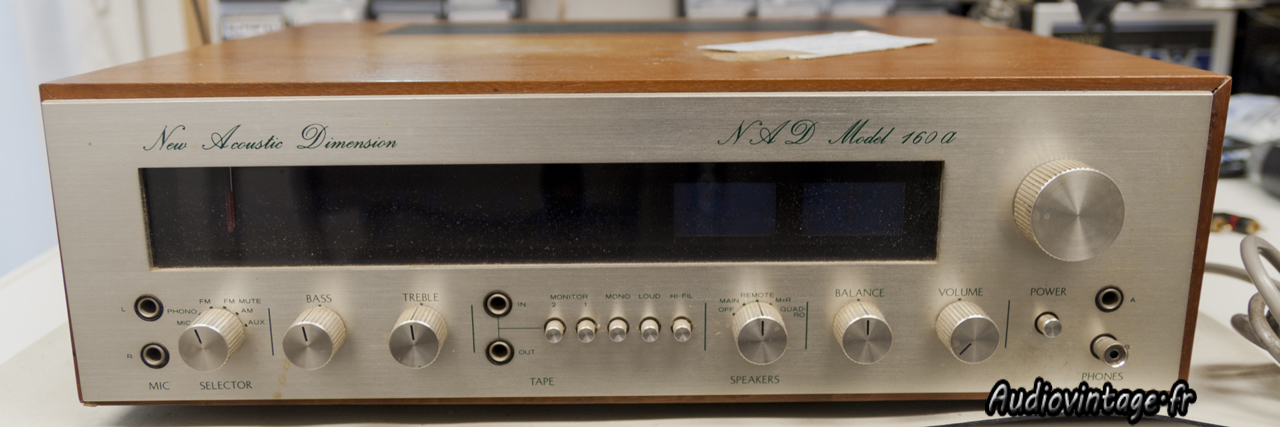

Acheté en panne à l’étranger sur un célèbre site de vente aux enchères, le nouveau propriétaire me l’a directement fait livré…

Nad 160A
Nad 160A

Il est arrivé dans un carton sans aucune protection.

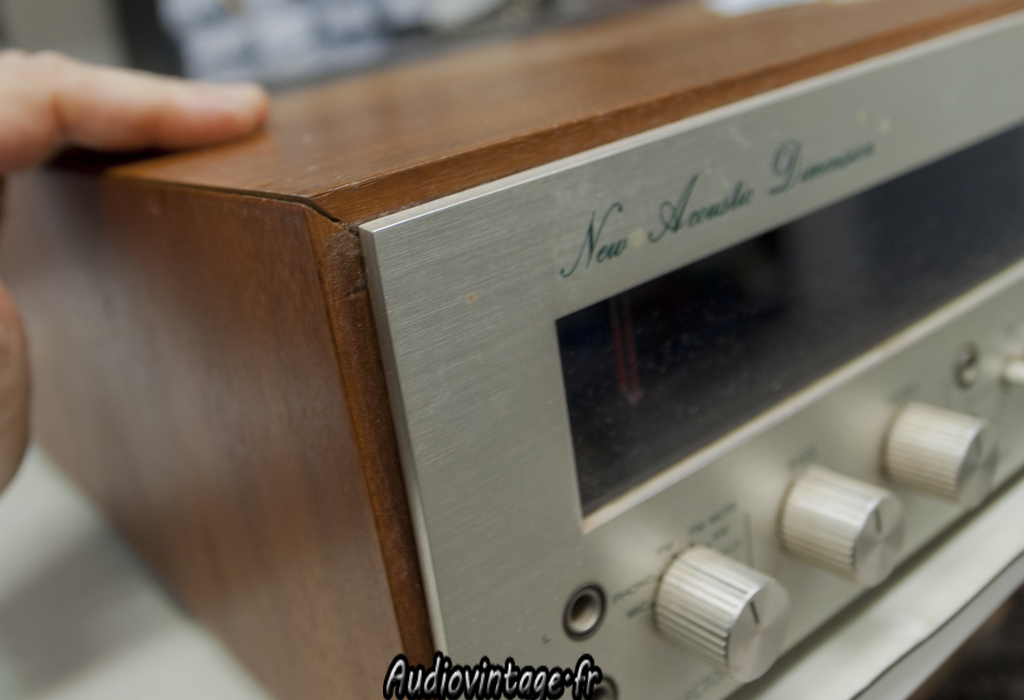

Miraculeusement seul le coffret en bois à souffert, les quatre angles se sont désolidarisés les uns des autres et c’est tout ! Un GROS coup de chance.

Nad 160A
Nad 160A
L’appareil est arrivé crasseux, et de par son odeur et l’état de la plaque métallique se trouvant dessous, on peut estimer qu’il est resté un long moment mal stocké, et à l’humidité.

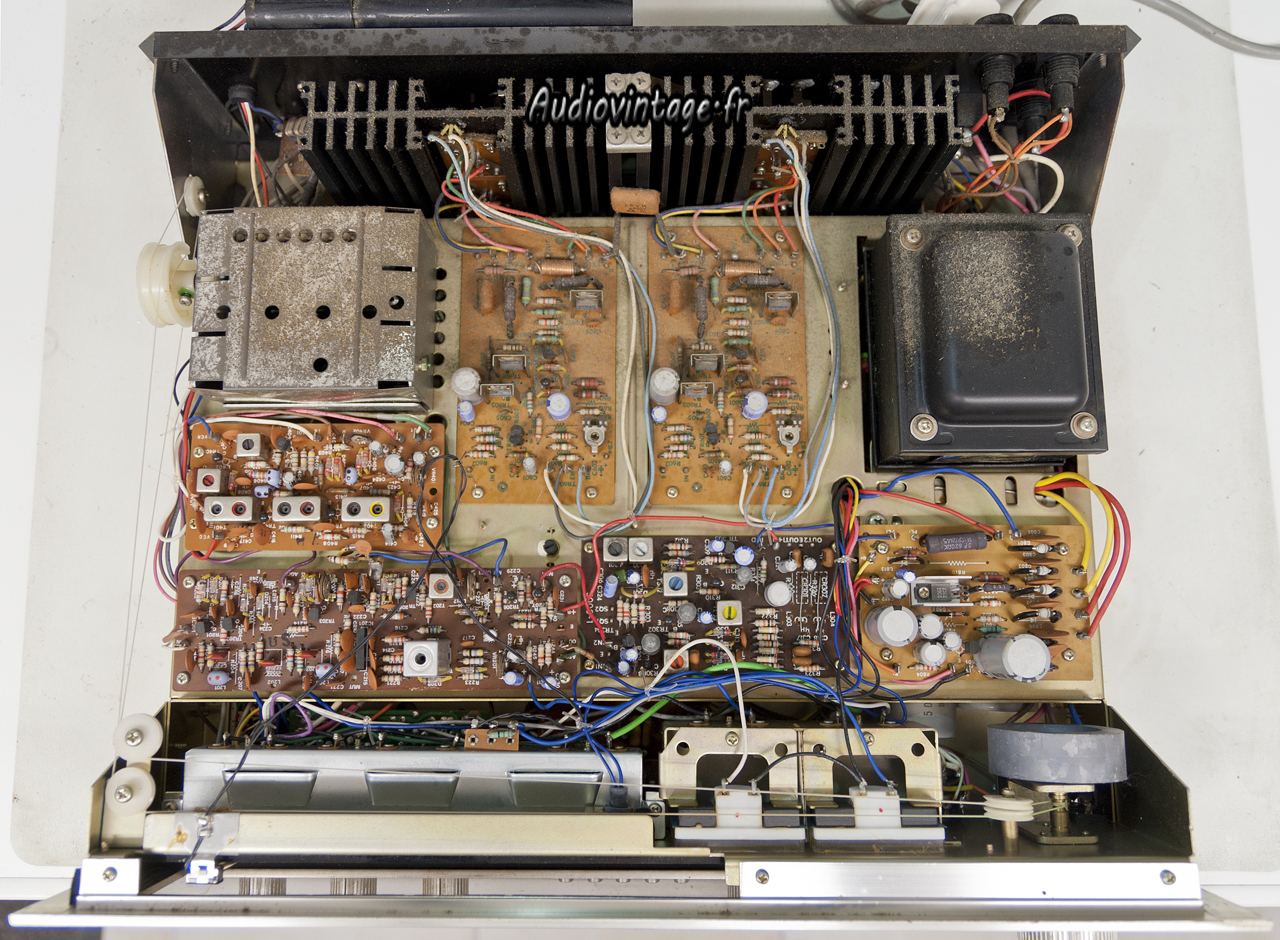

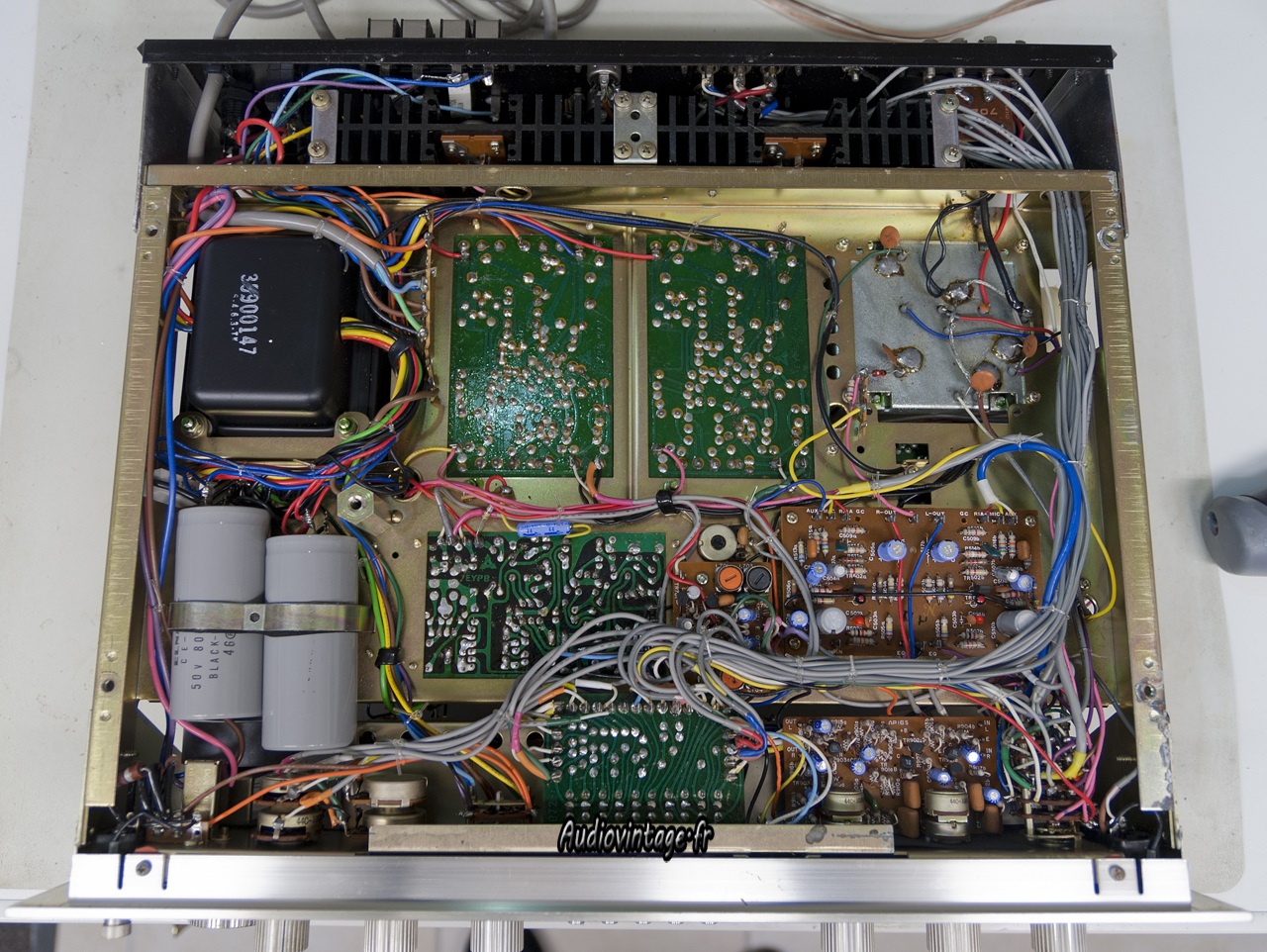

L’intérieur est en bon état, pas de « bidouillage », de la poussière bien sur, mais rien d’insurmontable.

Nad 160A

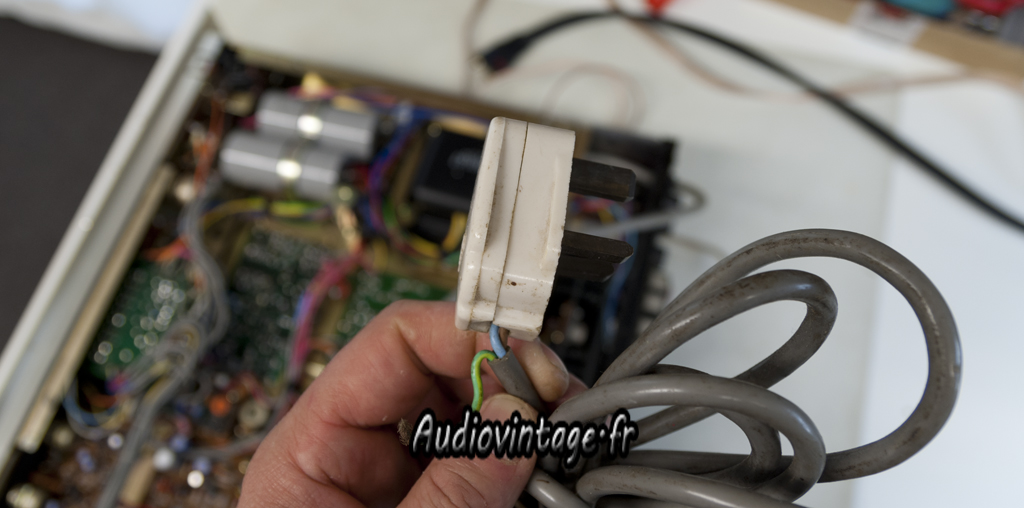

Je commence par remplacer la prise secteur. J’ai du couper un morceau du câble secteur afin de trouver des conducteurs non oxydés…

La première mise en route annonce la couleur, commandes encrassées et quasiment aucun son sur le canal droit.

Il faut d’abord trouver l’étage responsable de la panne du canal droit.

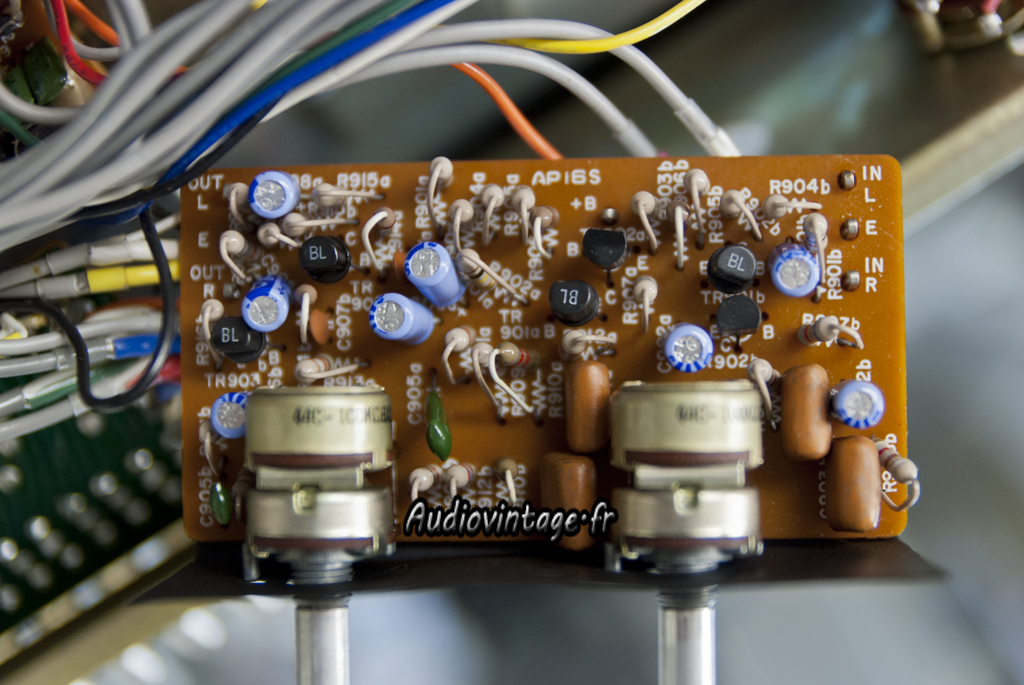

En injectant un signal sinusoïdal sur l’entrée « Tape » le résultat est identique, l’entrée Tape arrive directement sur la carte « tone control » située dessous, au niveau des correcteurs de tonalité justement.
Sur cette carte « tone control », le signal d’entrée est identique sur les deux canaux, le problème se situe donc bien après.
En sortie de cette même carte, le signal du canal droit est fortement diminué, à peine perceptible.
Le souci est donc bien situé sur le « tone control ».

Nad 160A

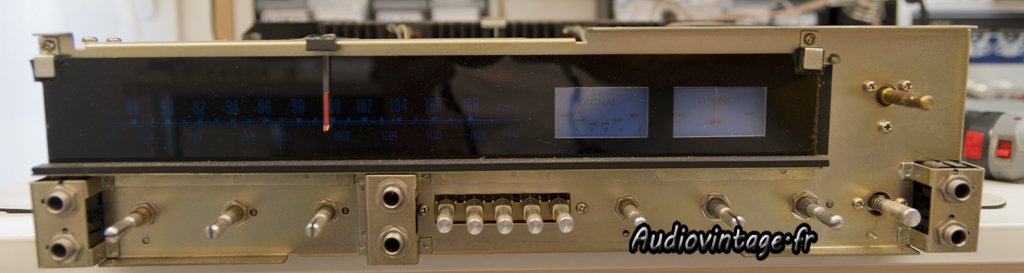

Démontage de la carte. L’accessibilité est pire que ce qu’on pourrait l’imaginer, il faut « pousser » la carte phono qui se trouve derrière, dévisser la façade et l’écarter du châssis, mais sur cette façade, prends place la ficelle du tuner…pas simple….

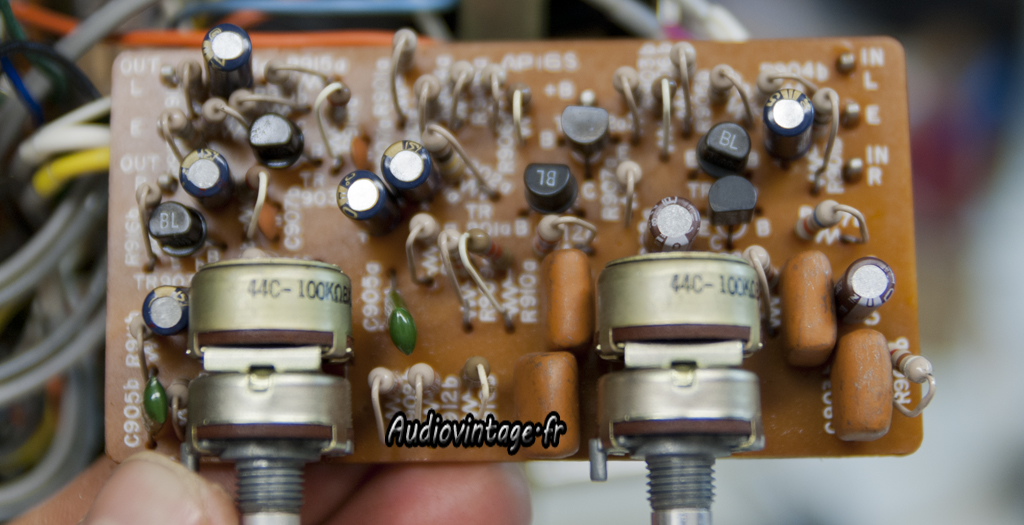

Bref, le coupable est un de ces petits condensateurs bleu clair, HS.

Nad 160A
Tous les condensateurs sont remplacés, le tout est remonté et le canal droit est revenu :mrgreen:

Nad 160A

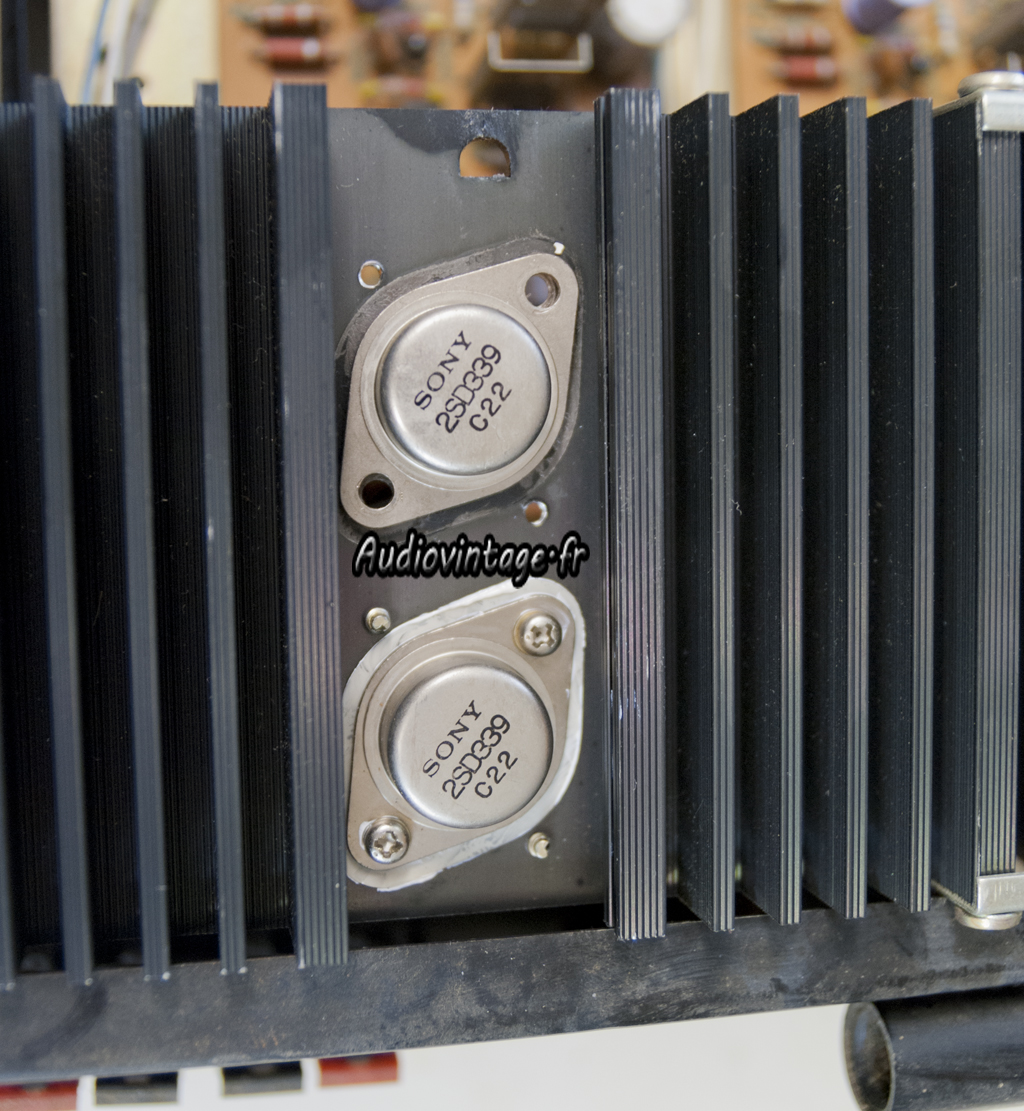

Après la réparation, la révision continue avec le nettoyage de l’ancienne graisse thermique et l’application de la nouvelle, fraiche, sous les transistors de puissance d’origine Sony.

Nad 160A

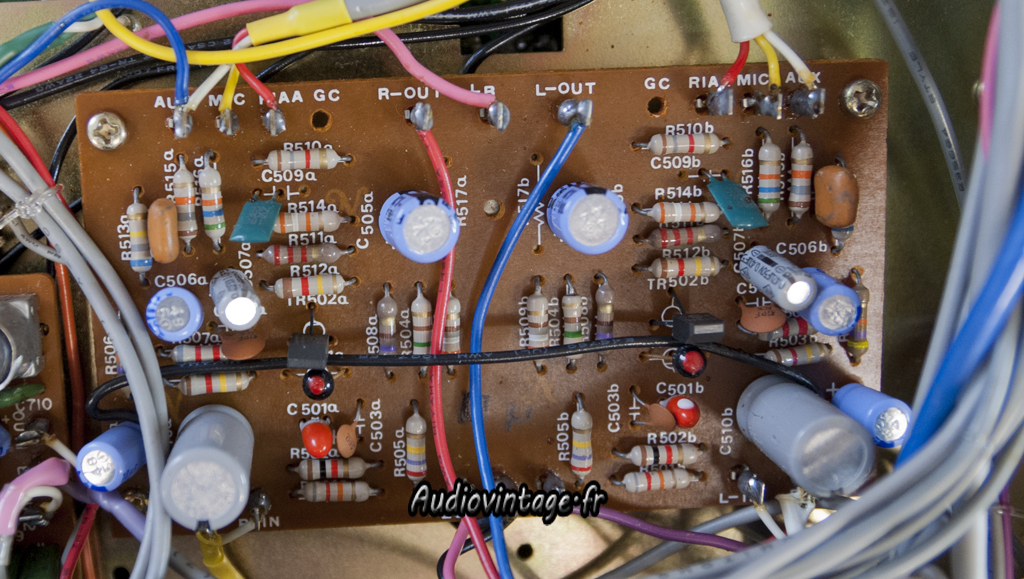

La carte phono bientôt révisée.

Nad 160A
C’est fait !

Nad 160A

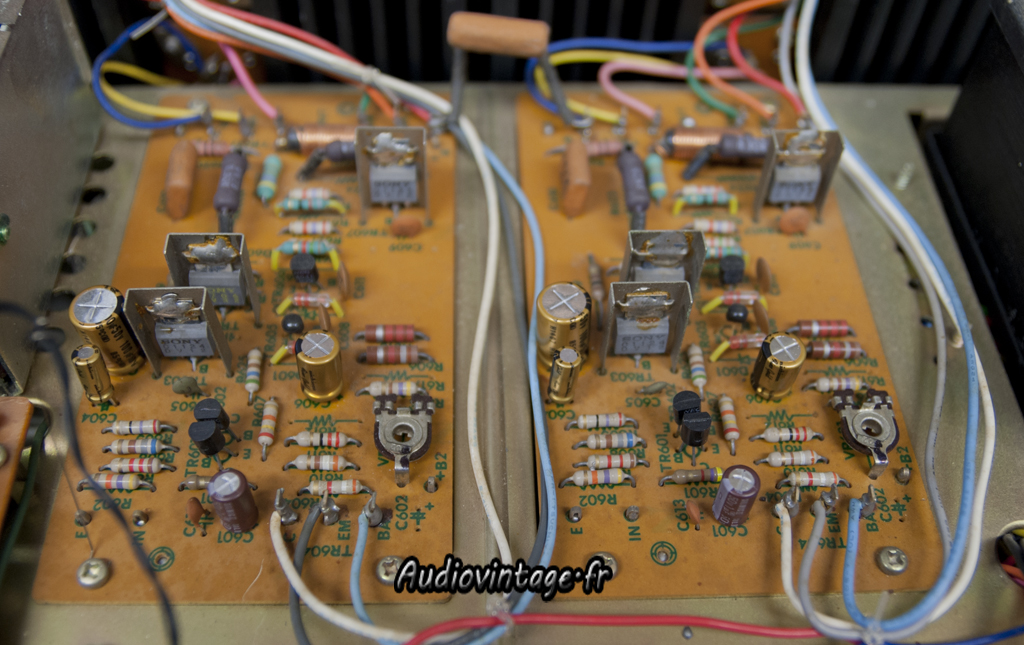

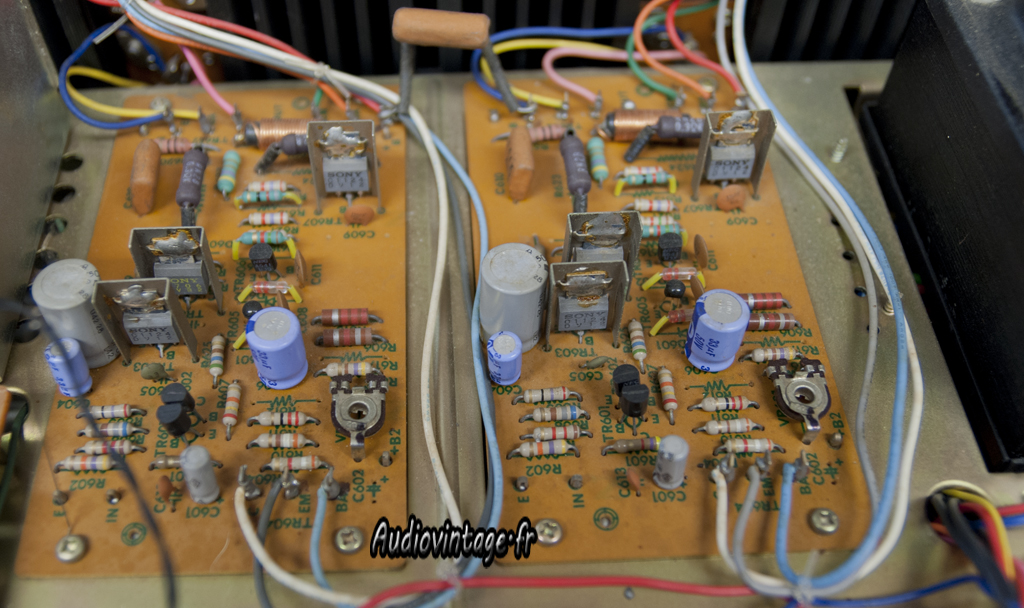

Les deux cartes drivers de l’étage d’amplification.

Nad 160A
Elles ont droit au remplacement de l’ensemble des condensateurs chimiques.
Les trimmers de réglage du bias sont contrôlés et non remplacés car ils sont en très bon état.

Nad 160A
La carte « alim”.
Je n’ai pas pris de photos mais certaines soudures commençaient à flancher sous certains composants… Panne à la clef !

Nad 160A

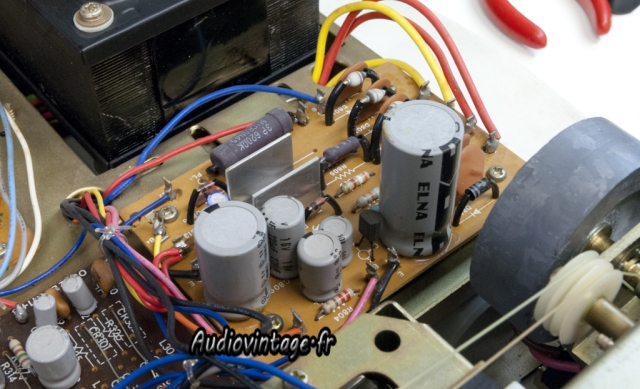

Alimentation refaite.

Nad 160A

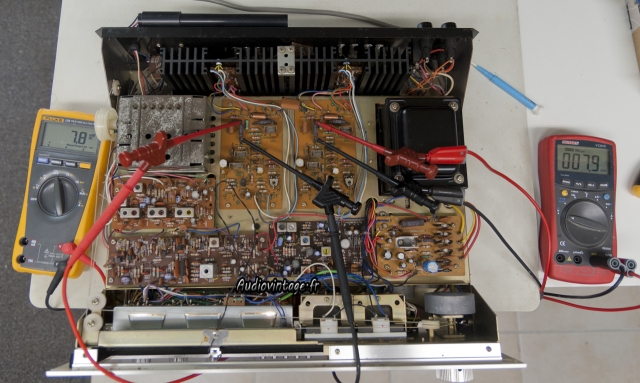

Réglage du bias. Il y en avait besoin, celui-ci était bien trop élevé et les étages finaux montaient bien trop en température.

Nad 160A

Nad 160A

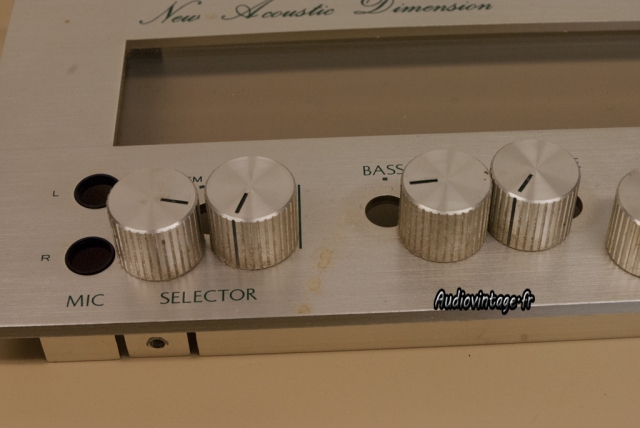

L’appareil était sale, vraiment sale, et je ne me voyais pas renvoyer un appareil révisé et crasseux !

Nad 160A

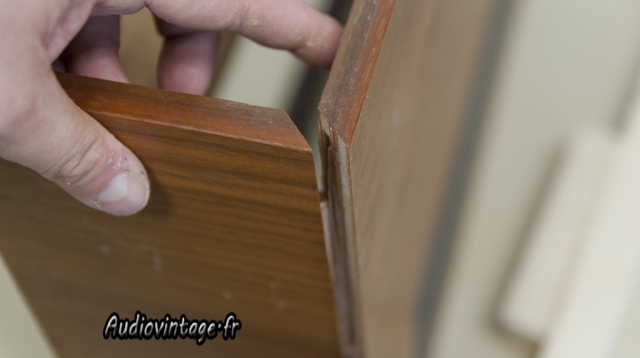

Le coffret bois avait continué à « s’ouvrir » lors de son retrait.
Opération recollage nécessaire !

Nad 160A

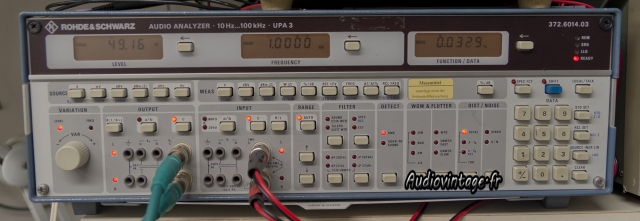

Mesure de puissance et de distorsion ; 2×49 watts sous 8 ohms à 1khz, les deux canaux en charge, 0.03% de dht.

Nad 160A

Nad 160A

Nad 160A

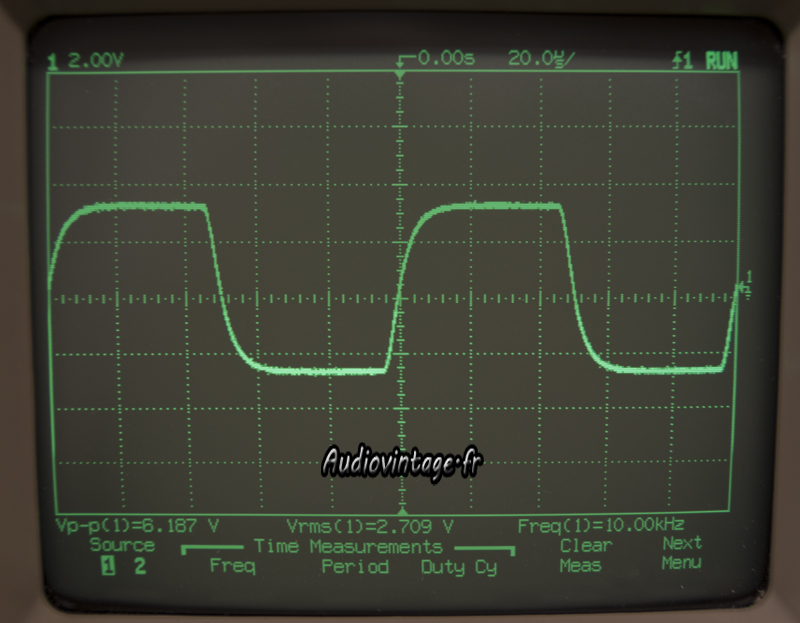

Signal carré à 100hz, 1khz et 10khz, 1 watt en sortie.

Nad 160A

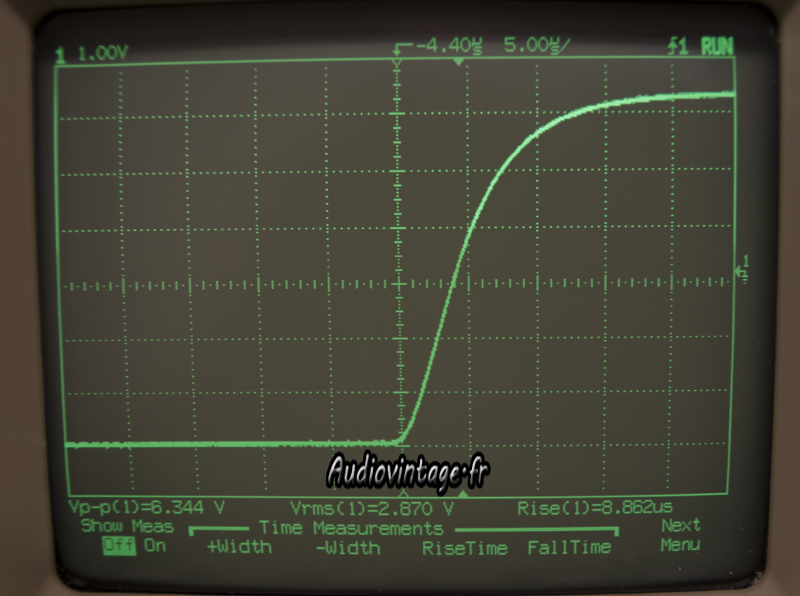

Temps de montée à 10 khz.

Nad 160A

Nad 160A

Nad 160A

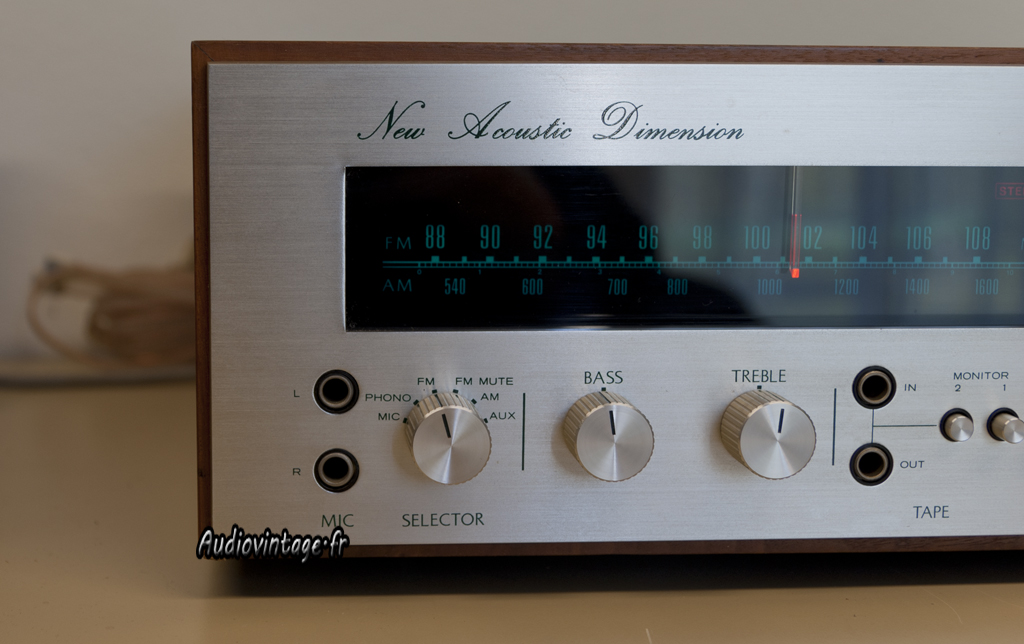

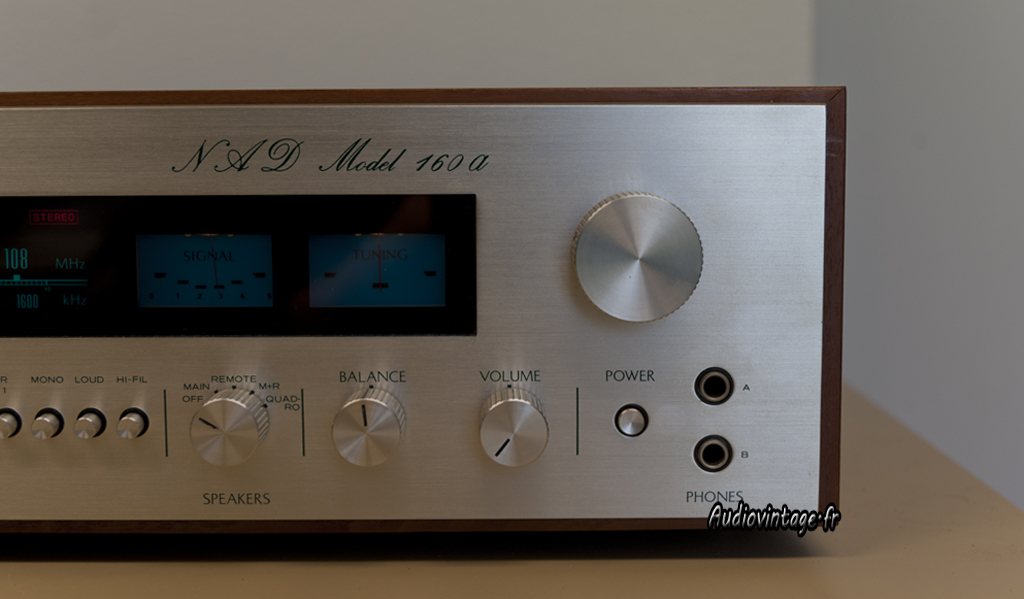

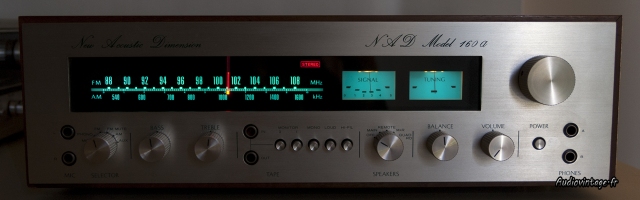

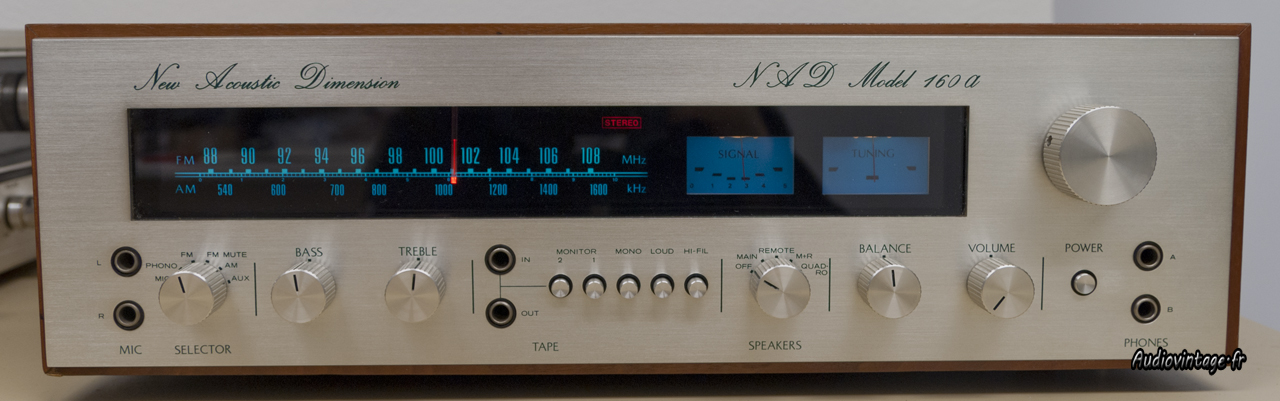

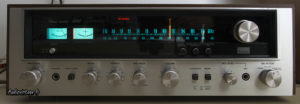

Propre, c’est quand même mieux non ?

Nad 160A

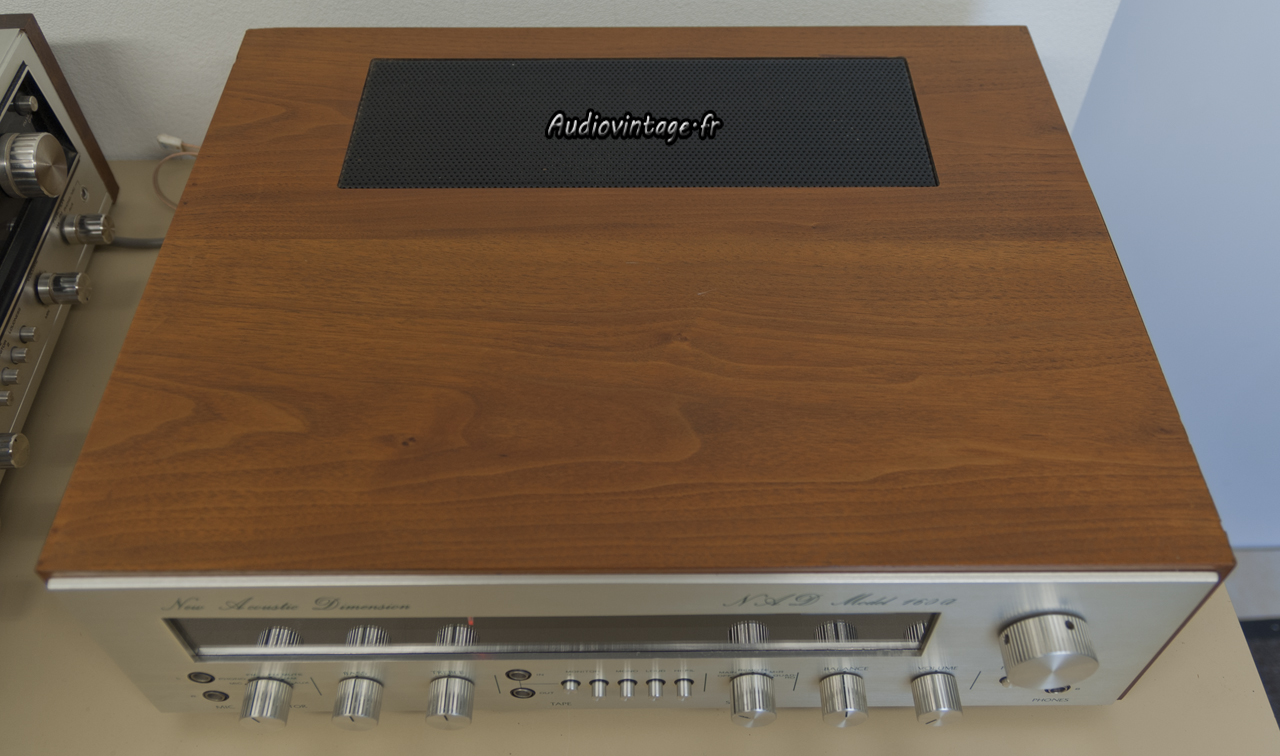

Coffret réparé.

Nad 160A

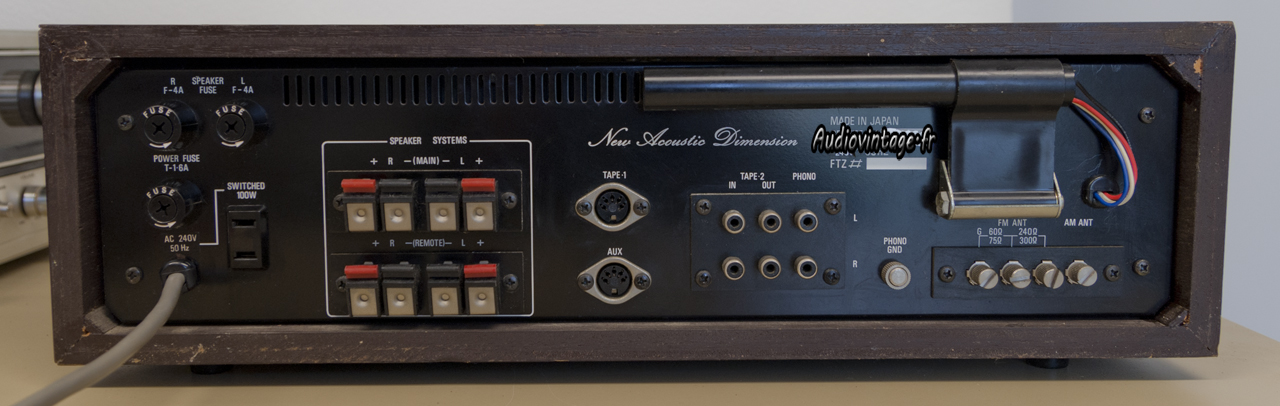

Connectique.
