C’est la rentrée, et après avoir pris du bon temps tout l’été à siphonner des mojitos au bar de la plage , il faut se remettre au sport.
Quoi de mieux pour cela que de se faire les bras sur un Onkyo M-588F de 30 kg ?

Les sympathiques propriétaires de cet appareil me l’ont déposé en main propre à l’atelier. L’onkyo est resté stocké un bon moment sans être utilisé et le redémarrage à fait apparaitre quelques petits bruits bizarres voir étranges, voir même mystérieux 🙂

Onkyo M-588F
J’aimerais vous dire que cet appareil est un régal à démonter, j’aimerais vous dire qu’il n’y a pas de fils trop courts à dessouder dans des endroits impossibles pour démonter les circuits d’amplifications. J’aimerais vous dire aussi que Monsieur Onkyo n’a pas badigeonné généreusement de la colle cachant au passage des soudures possiblement en mauvais état, j’aimerais vous dire que les circuits imprimés sont de haute qualité et que les pistes ne se tordent pas de rire dès que l’on approche le fer à souder.
Et bien non, je ne le vous dirais pas.
Cet appareil à outrageusement favorisé la chute de quelques cheveux supplémentaires du crâne déjà bien dégarni de votre serviteur.

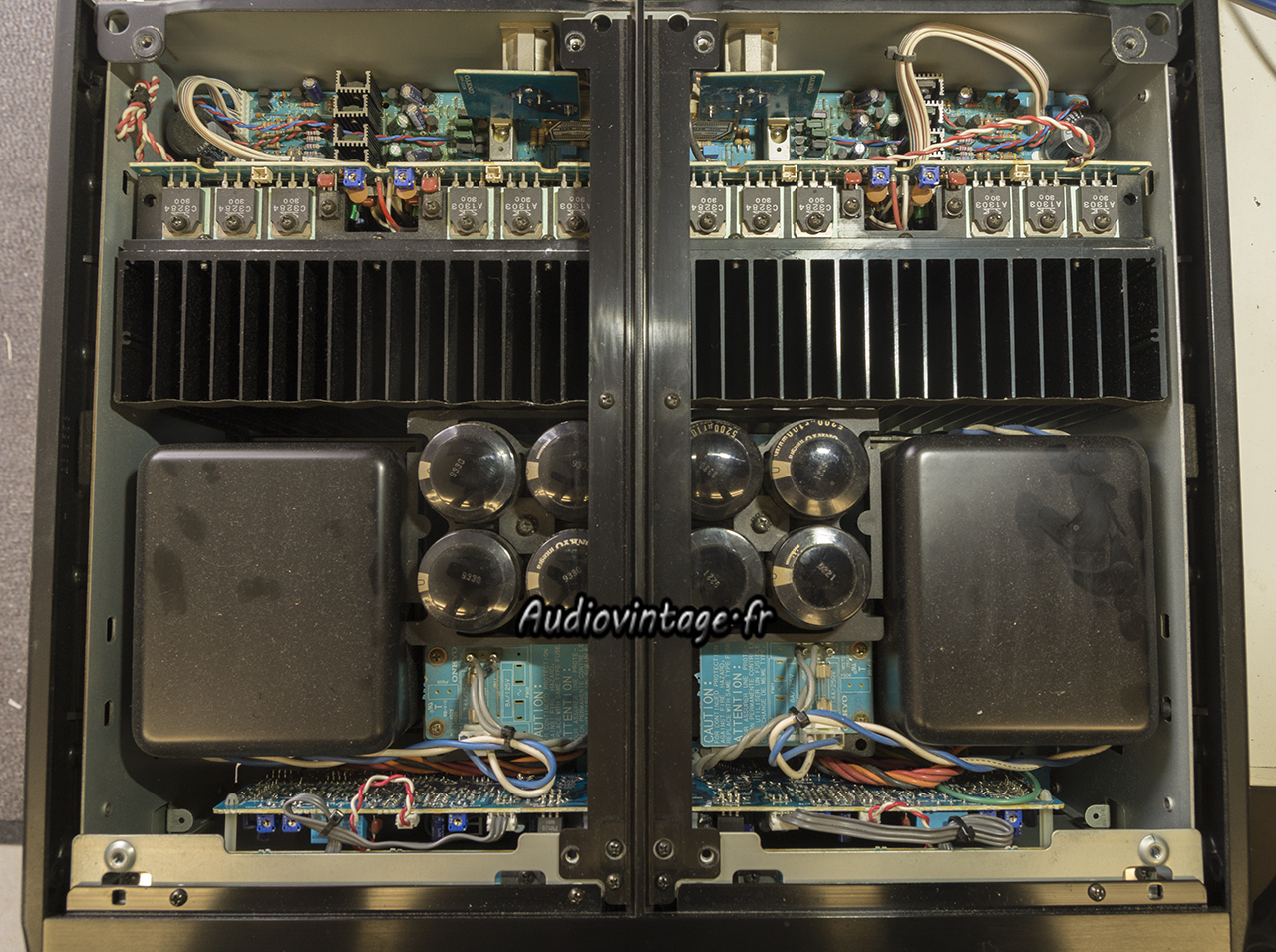

Onkyo M-588F
Revenons à l’objet de ce compte rendu.

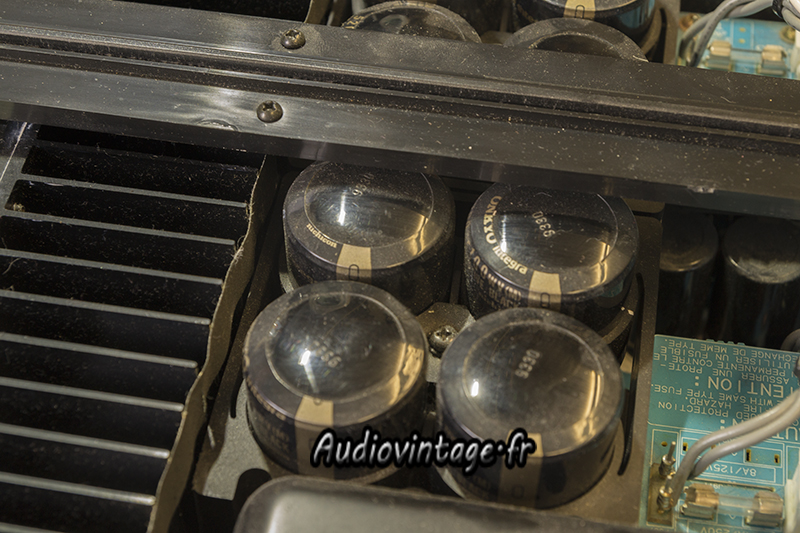

Les condensateurs de filtrage sont gonflés et durs à leur extrémité. Ils sont à remplacer sans se poser de question.
Ah oui, j’ai oublié de vous dire, ni la valeur, ni le format, ni le type de fixation ne correspondent à quoi que ce soit de connu aujourd’hui.
Une franche partie de rigolade je vous le dit !

Onkyo M-588F

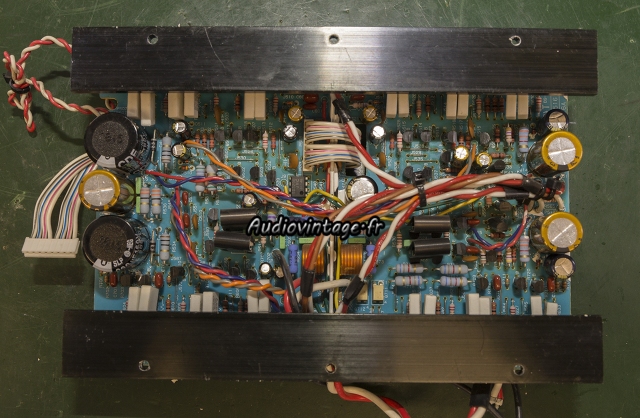

Démontage d’un circuit d’amplification.
La couleur légèrement différente du circuit montre les zones ou ça chauffe beaucoup.
De très nombreuses soudures seront à refaire, loupe et éclairage puissant indispensables.

Onkyo M-588F
De l’autre côté.
La totalité des condensateurs chimiques Nichicon Muse polarisés sont très usés avec souvent une capacité divisée par deux et un esr important.
Certains autres condensateurs sont également en très mauvais état, ils vont tous être remplacés.

Onkyo M-588F
Et voilà, chimiques neufs en place et une bonne grosse heure à vérifier toutes les soudures et à les refaire si besoin.
Le second canal reçoit des soins identiques.

Onkyo M-588F

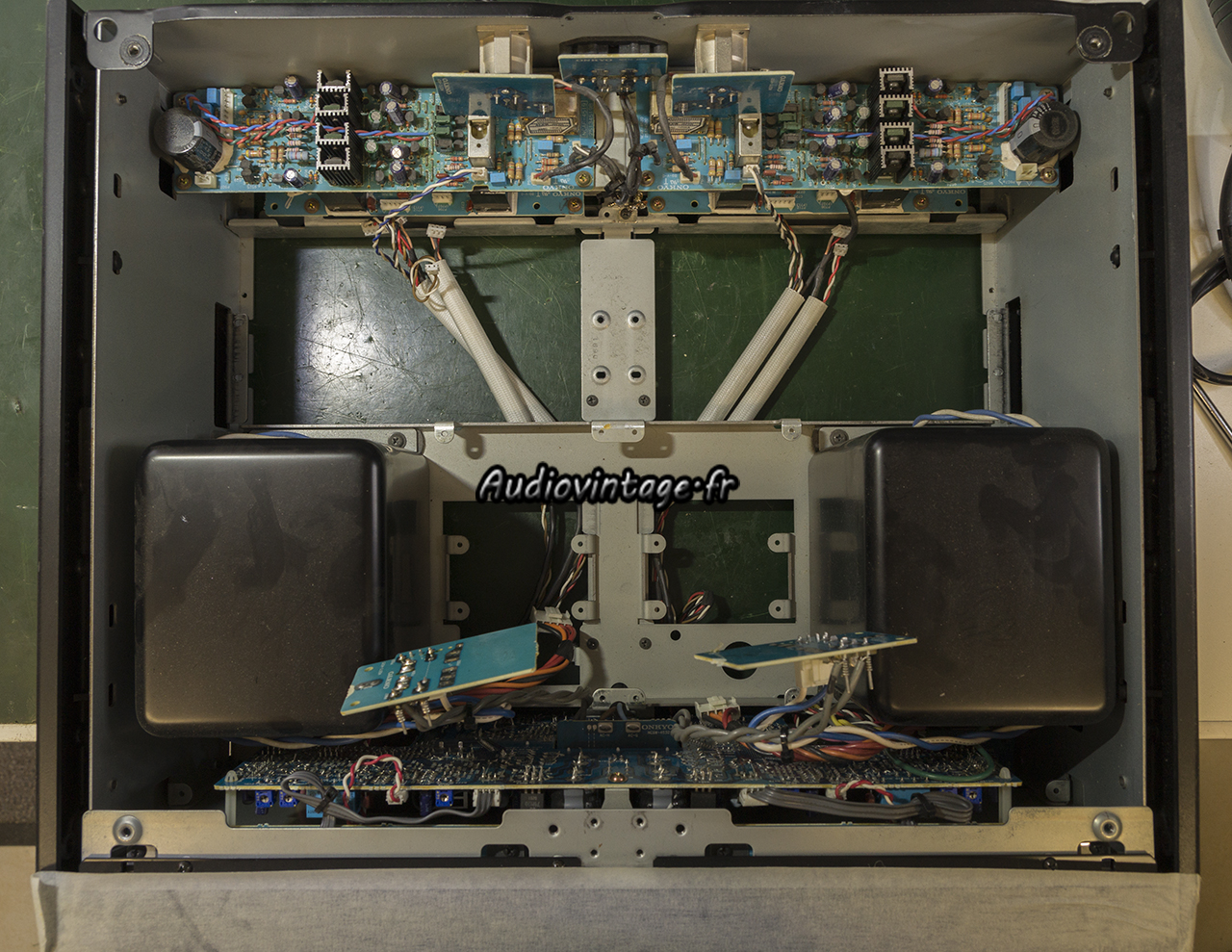

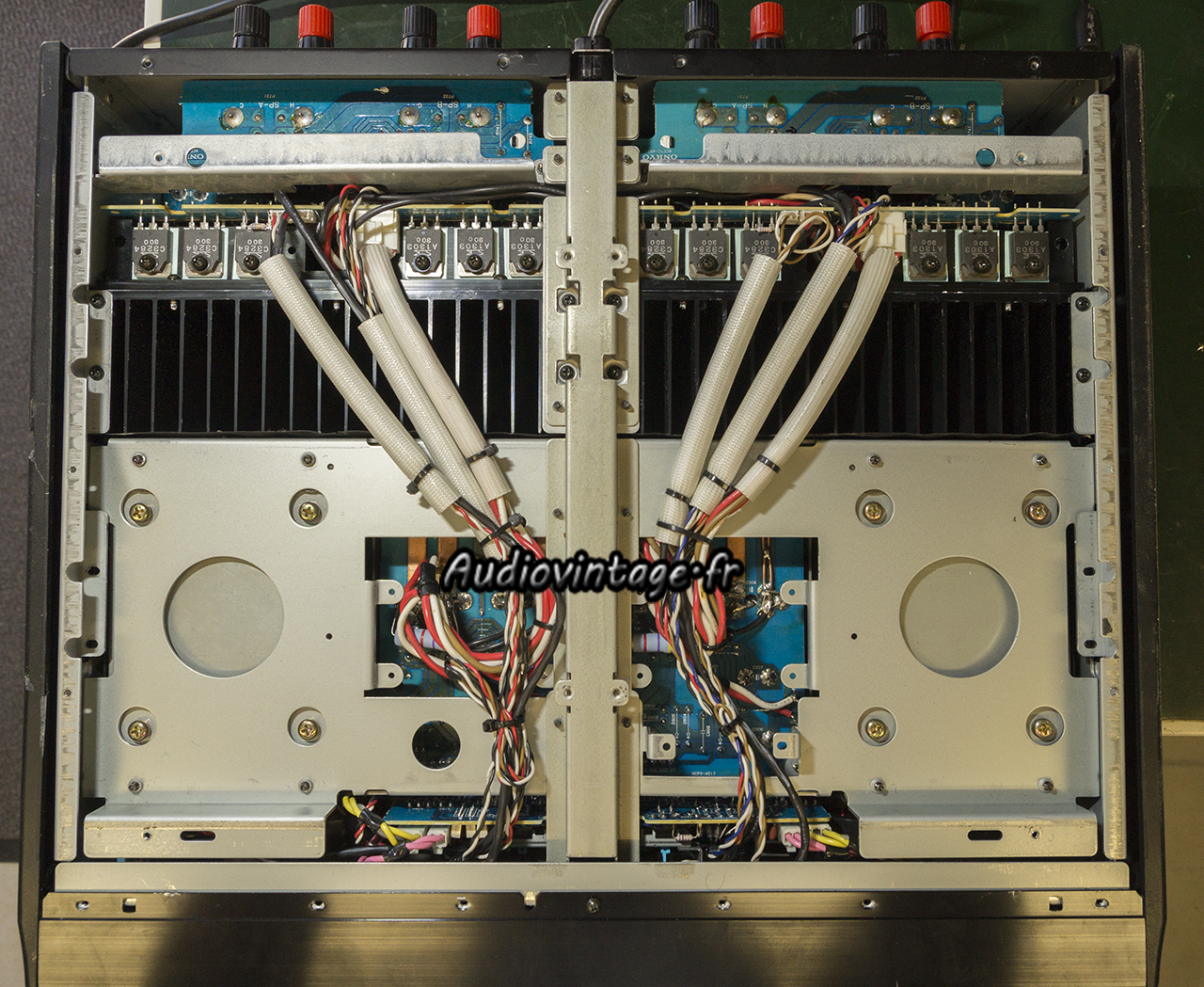

Le châssis se vide doucement mais surement !

Onkyo M-588F

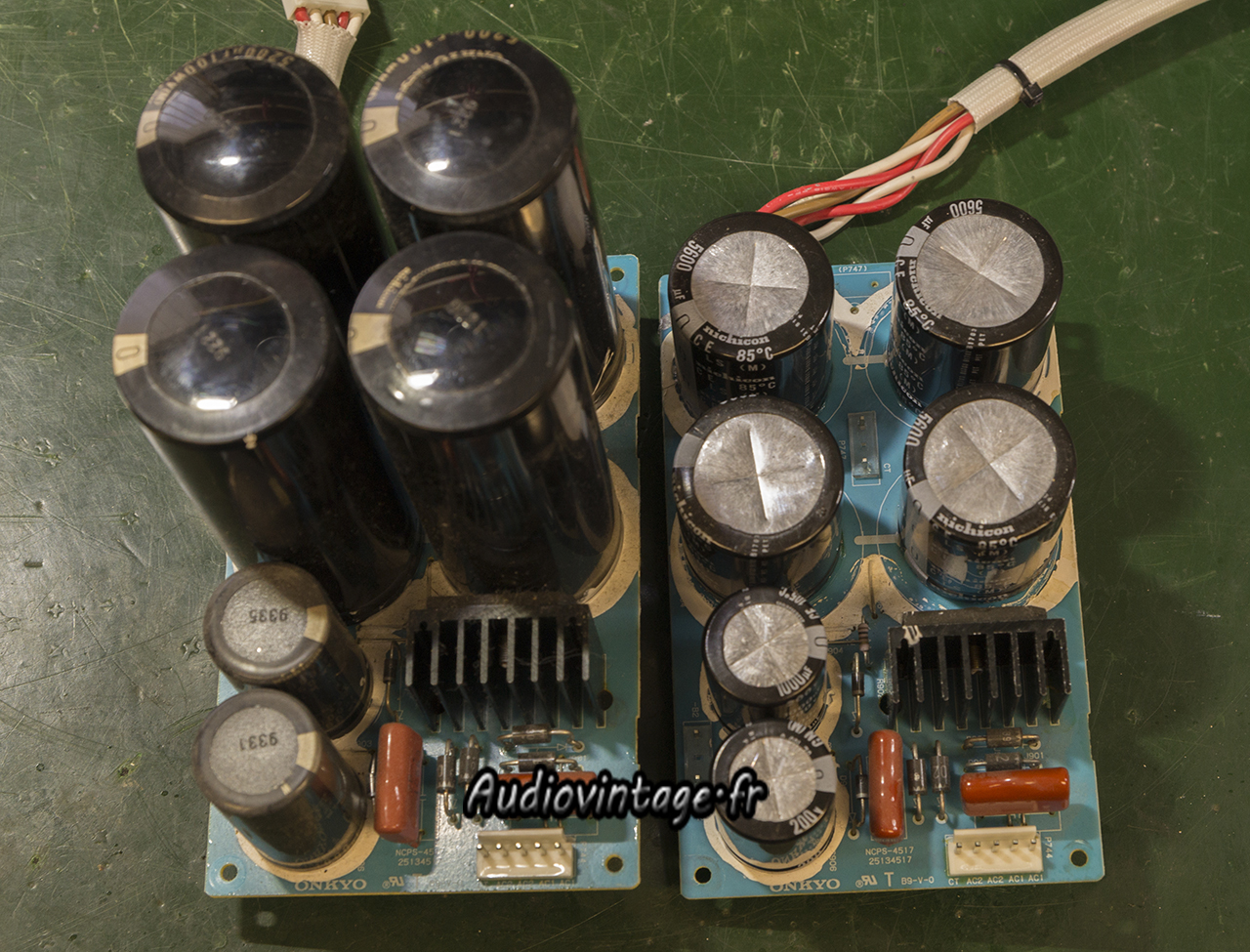

A droite le circuit d’alimentation équipé des nouveaux condensateurs. L’adaptation a été compliquée et longue à réalisée. Ce n’est clairement pas une partie de plaisir.

Onkyo M-588F

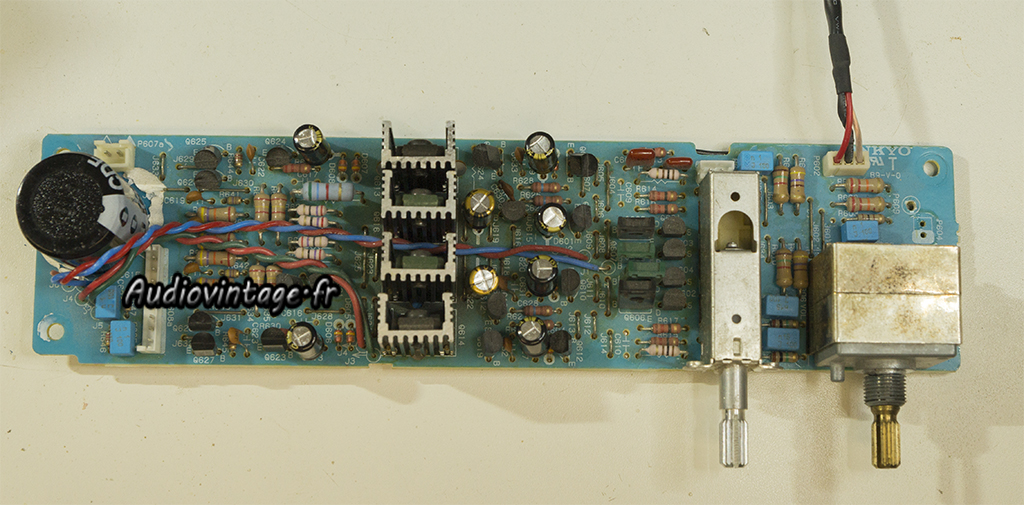

Démontage d’un circuit « d’entrée ».

Onkyo M-588F
Quand je vous parlais de colle badigeonnée un peu partout, c’est à ça que je faisais allusion.
A noter également l’extrême fragilité de certaines pistes.

Onkyo M-588F

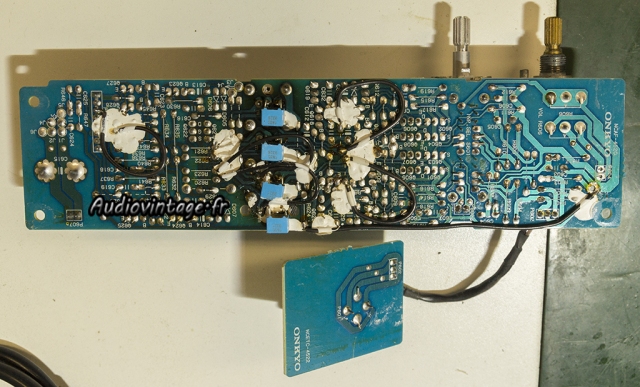

Une vue rapprochée ou je pointe quelques exemples de soudures à refaire. Comme vous pouvez le voir, il y en a un sacré paquet…
Il va bien évidemment falloir dégager les soudures cachées par la colle pour vérifier leur état.

Onkyo M-588F

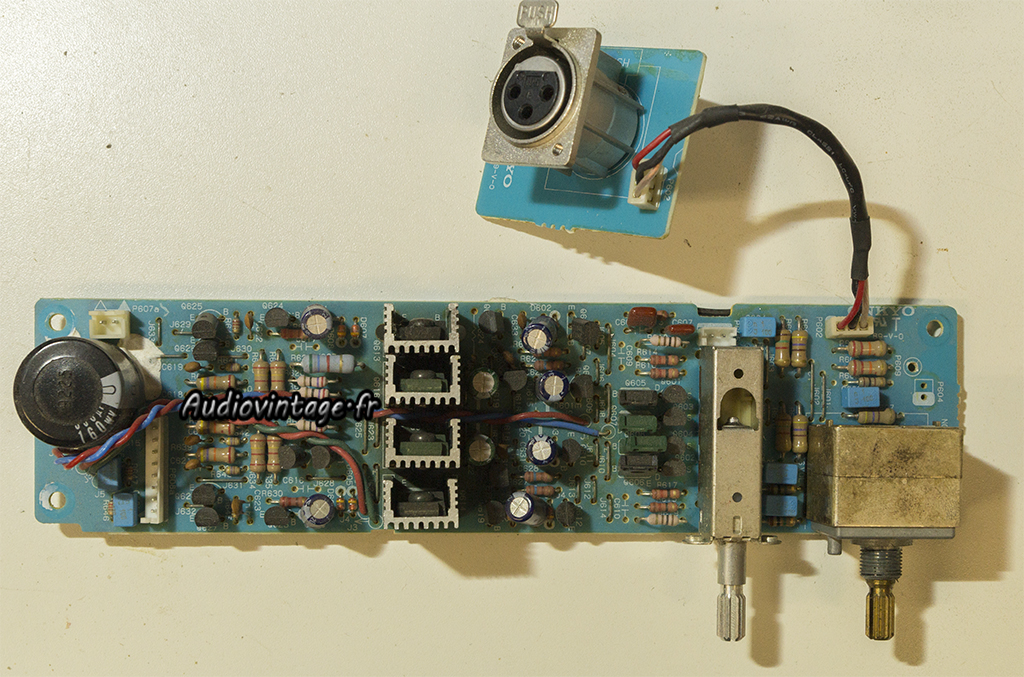

Circuit révisé. Même chose pour le second canal.

Onkyo M-588F
Bornier complet avec les deux relais du canal droit (A et B).

Onkyo M-588F

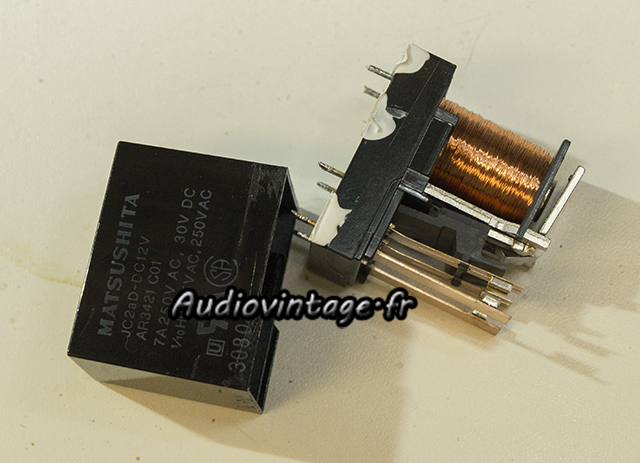

Les quatre relais sont démontés et les contacts nettoyés si besoin.

Onkyo M-588F
Remontage en cours.

Onkyo M-588F

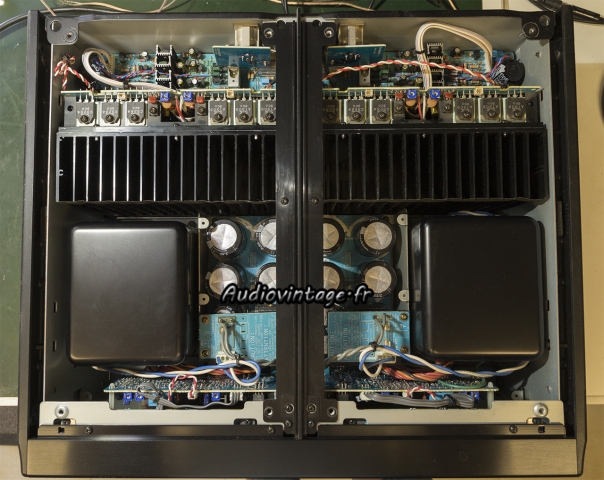

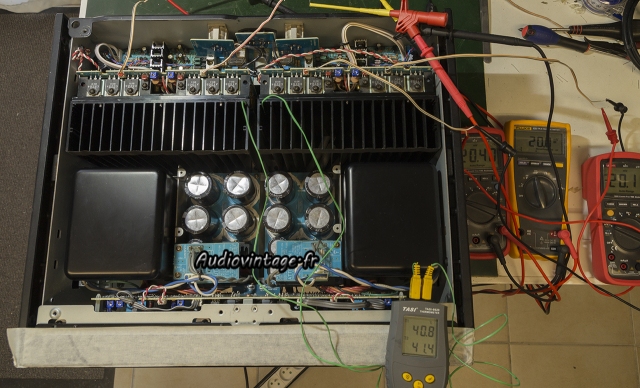

Les circuits d’amplifications sont remontés. Les courant de repos sont réglés et la température des radiateurs est contrôlée.

Onkyo M-588F
Onkyo M-588F

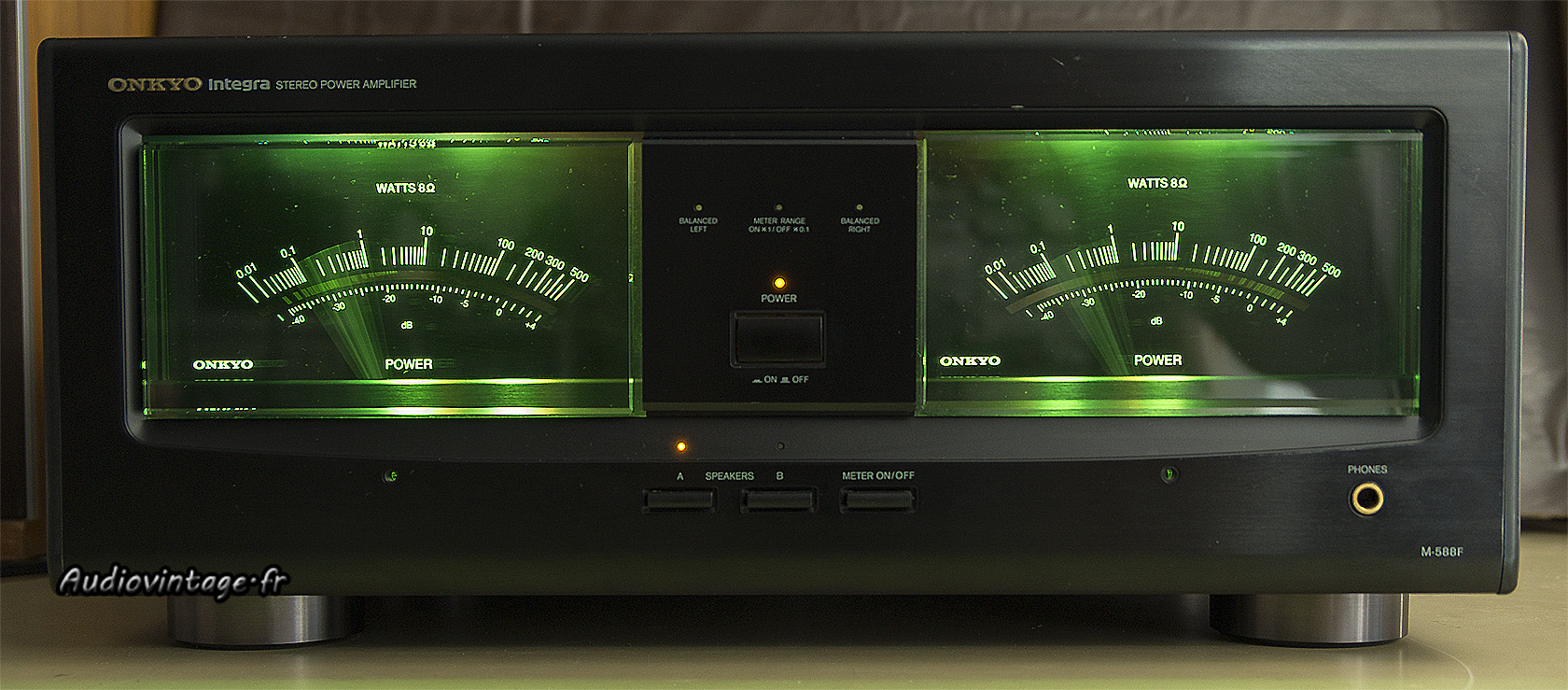

Terminé.

Onkyo M-588F
Distorsion à puissance nominale sous 8 ohms.

Onkyo M-588F

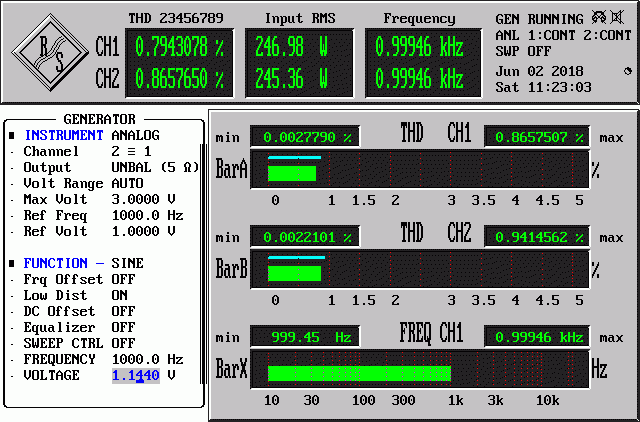

Distorsion relevée à 2x245watts sous 8 ohms.

Onkyo M-588F
Réponse en fréquence sous 8 ohms (1w à 1khz).

Onkyo M-588F
Rapport signal/bruit sous 8 ohms (100w à 1khz) pondération A.

Onkyo M-588F
Onkyo M-588F
Onkyo M-588F

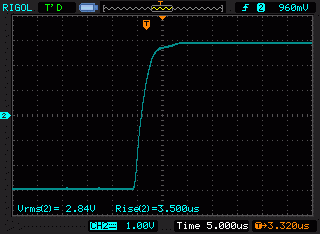

temps-de-montée-à-10khz
Signal carré à 100hz, 1khz et 10khz. Temps de montée à 10khz. Le tout à 1w en sortie sous 8 ohms.

Onkyo M-588F

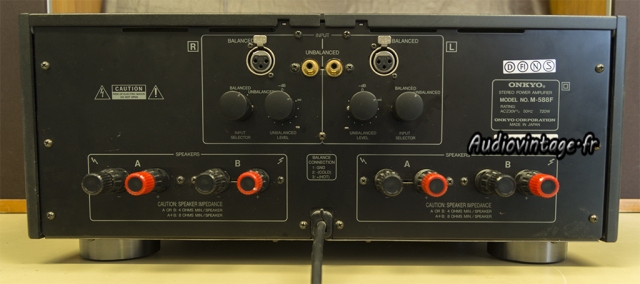

Connectique.
