Présentation d’une intervention un peu particulière sur un Luxman L-510.

Luxman L-510

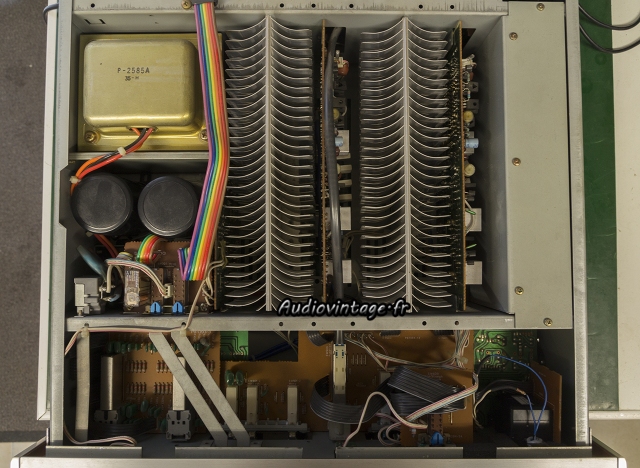

Cet intégré est arrivé en panne ; Pas de son sur un canal. Quelqu’un est déjà intervenu à l’intérieur. Les condensateurs de filtrage ont été remplacés (les originaux avaient visiblement déversé leur électrolyte dans l’appareil), quelque soudures refaites, un relais pas d’origine et quelques vis manquantes.

Luxman L-510

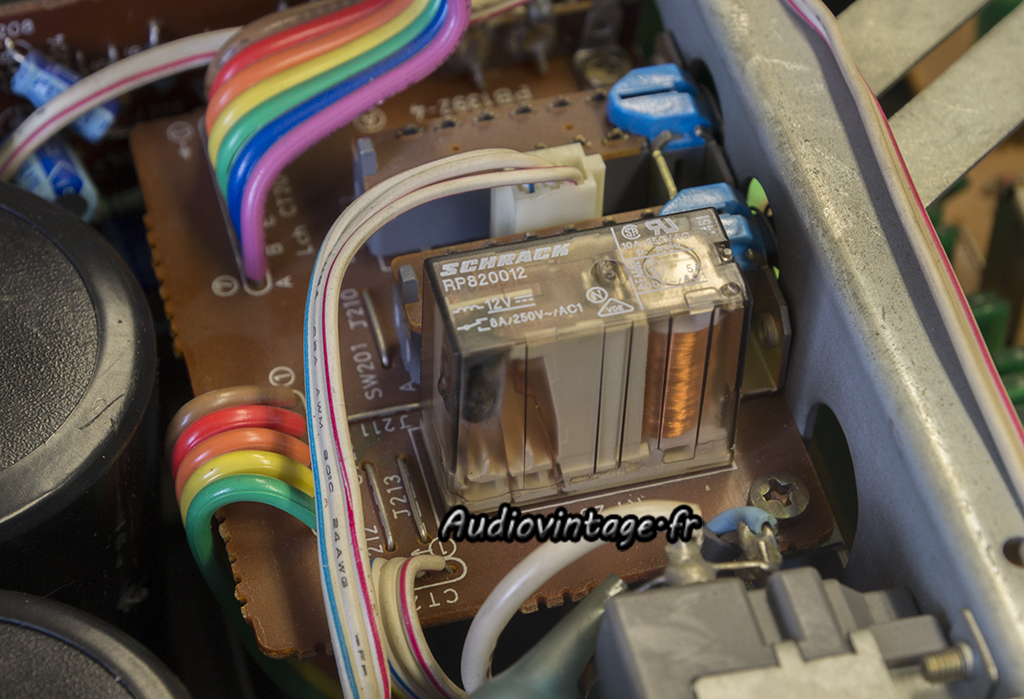

De par l’aspect étrange de son capot, je me suis vivement intéressé au relais.

Luxman L-510
Et en effet, après ouverture, on peut voir que le contact du canal gauche s’est évaporé…
Curieusement, je n’ai PAS trouvé de panne dans cet appareil à part ce relai délabré, ce n’est pas faute d’avoir fait tourner cet appareil de nombreuses heures avec ou sans charge aux fesses.

Bien évidemment, ce n’est pas normal, un relai ne brule pas ainsi pour rien.
En accord avec le propriétaire, nous avons décidé d’une révision complète avec le remplacement de nombreux composants sur les deux circuits d’amplifications.

Luxman L-510

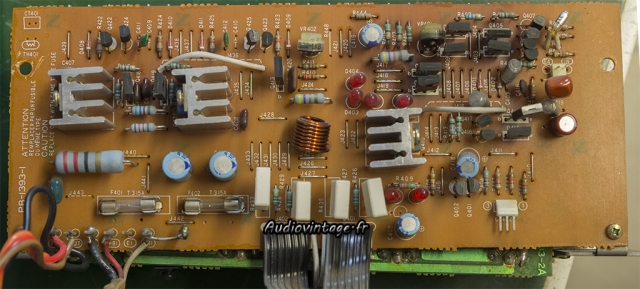

Démontage d’un des deux circuits d’amplifications.

Luxman L-510

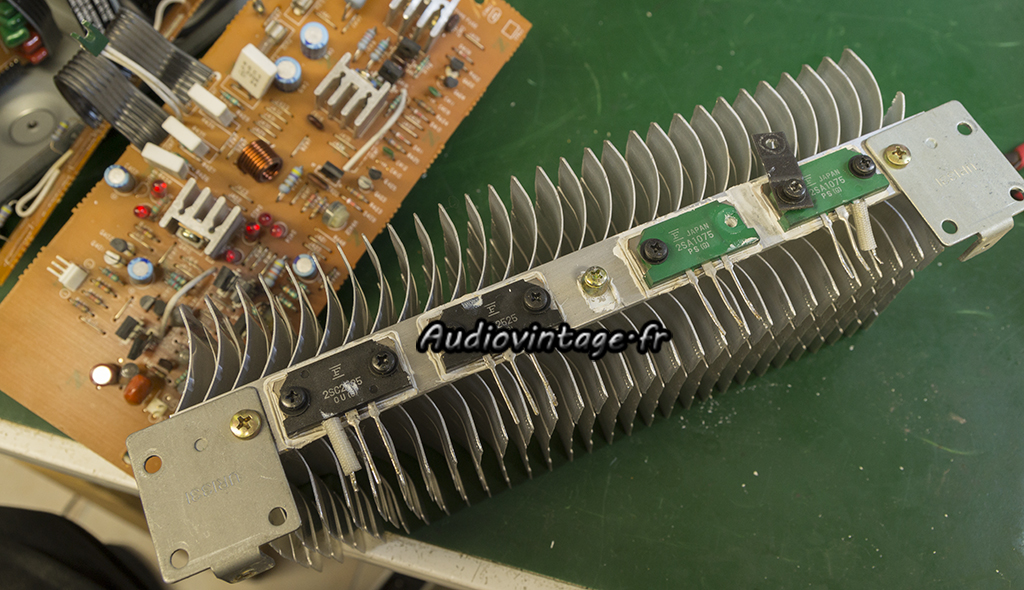

Les transistors de puissance ont été passé au traceur de courbe.

Luxman L-510
Condensateurs chimiques neufs, ainsi que la plupart des transistors montés sur ce circuit. Les résistances ajustables ont été remplacés également.
Tous les composants restant ont été individuellement testés, la quasi-totalité des soudures ont été refaites.
Le second circuit a reçu les mêmes soins.

Luxman L-510

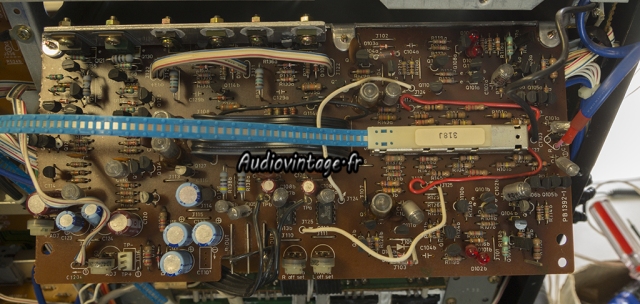

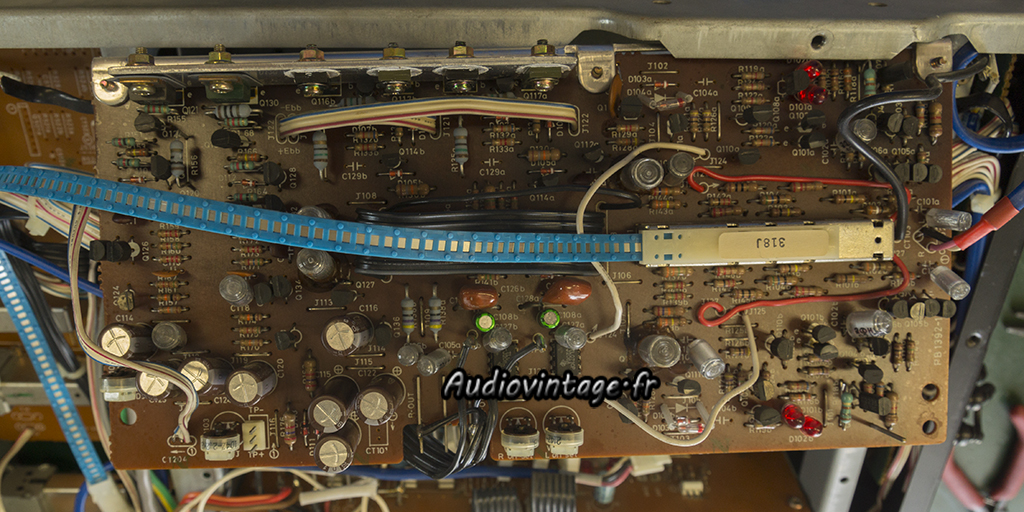

Le circuit phono, entièrement blindé une fois en place dans l’appareil. Une véritable fournaise.

Luxman L-510
Ici les chimiques ont été remplacés et toutes les soudures « louchent » refaites.

Luxman L-510

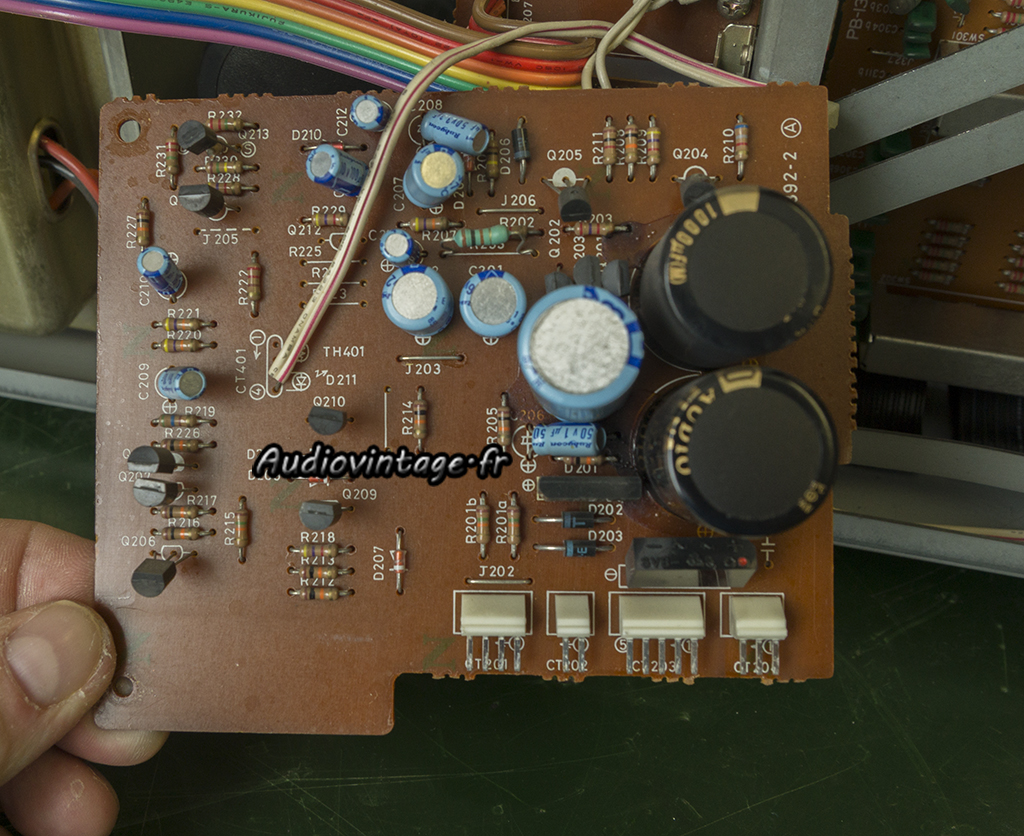

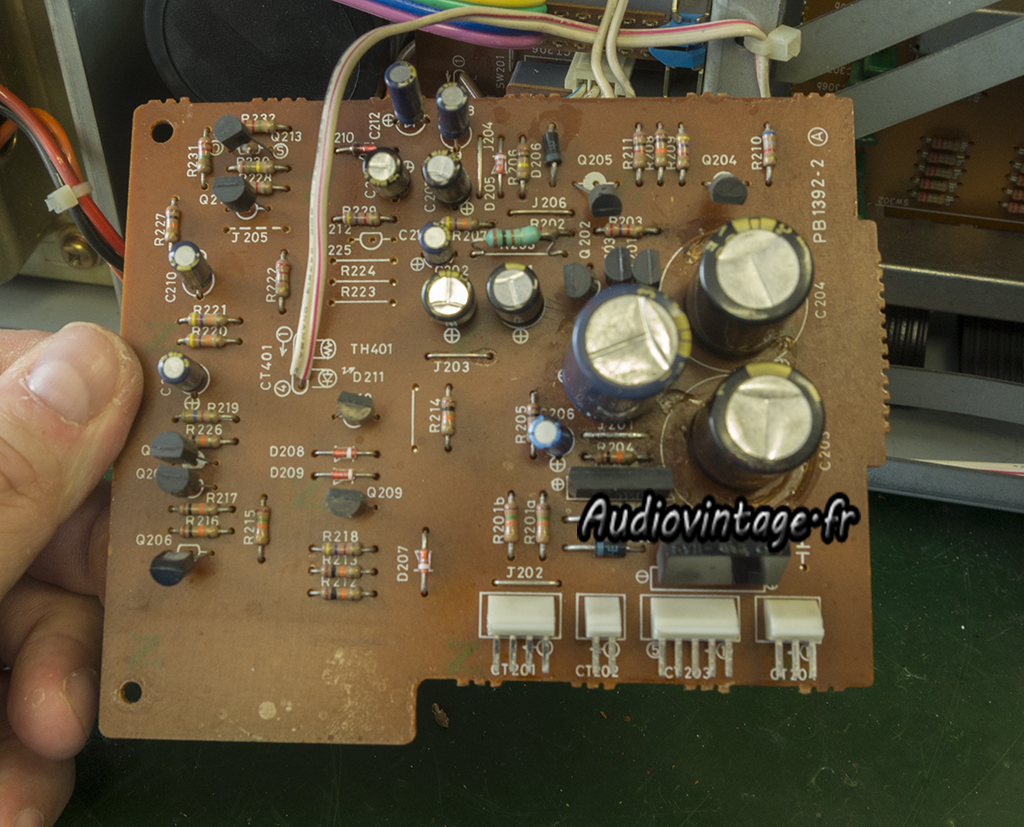

Le circuit d’alimentation et de protection.

Luxman L-510
Condensateurs neufs ici aussi.

Luxman L-510

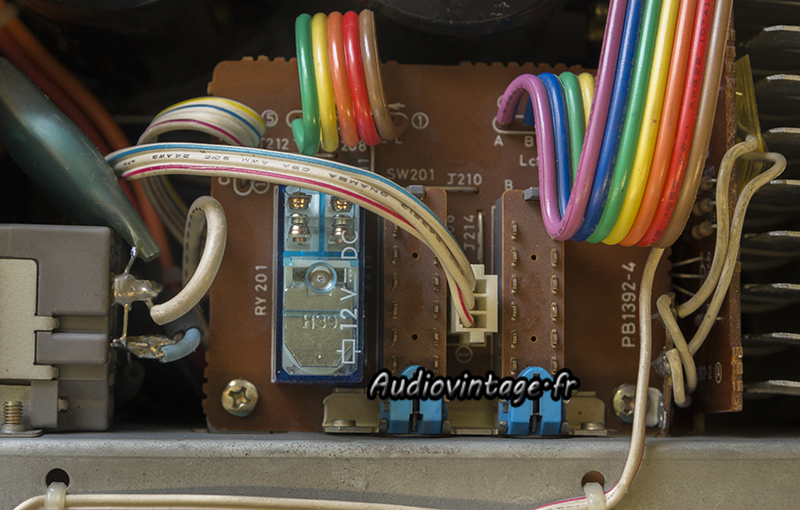

Mise en place d’un relais neuf.

Luxman L-510

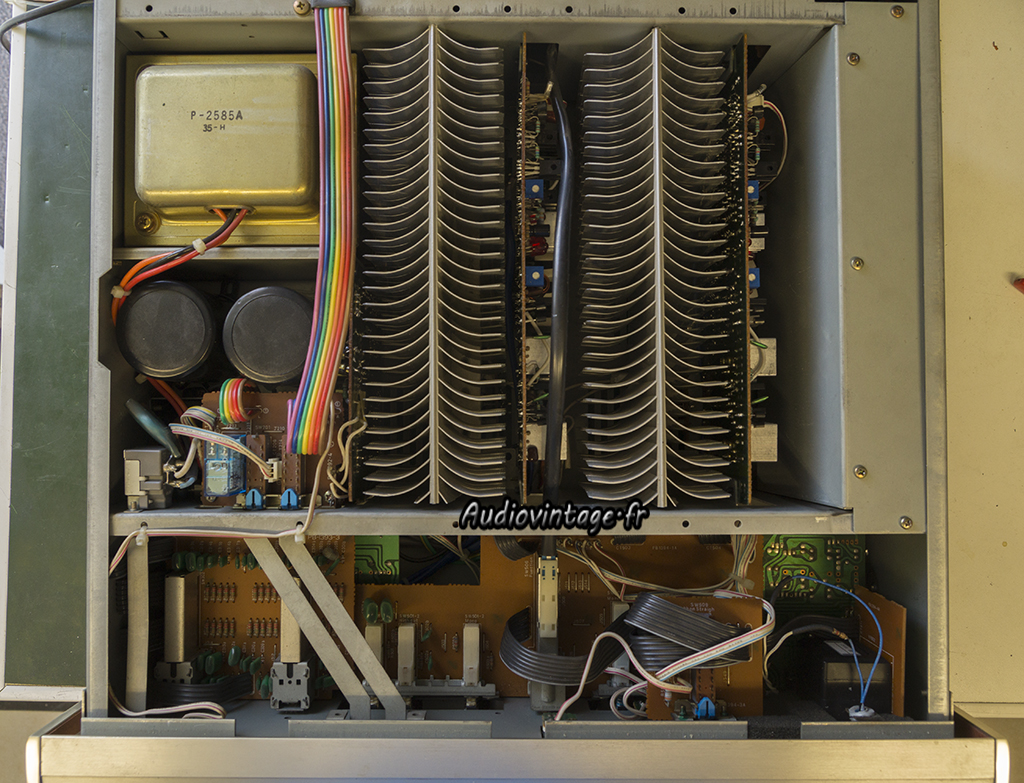

L’appareil est remonté puis réglé.
Sous monitoring, il a ensuite été mis en route sur plus de 30 heures en deux sessions (sans et avec charge).

Luxman L-510
Distorsion relevée à la puissance nominale sous 8 ohms.

Luxman L-510
Réponse en fréquence sous 8 ohms (1w à 1khz).

Luxman L-510

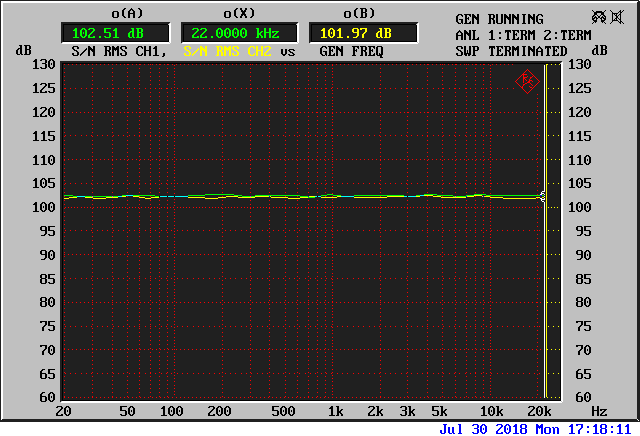

Rapport signal/bruit sous 8 ohms (30w à 1khz); Pondération A.

Luxman L-510
Distorsion relevée à 2*3w en sortie, entrée phono MM 20mv.

Luxman L-510
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono MM.

Luxman L-510

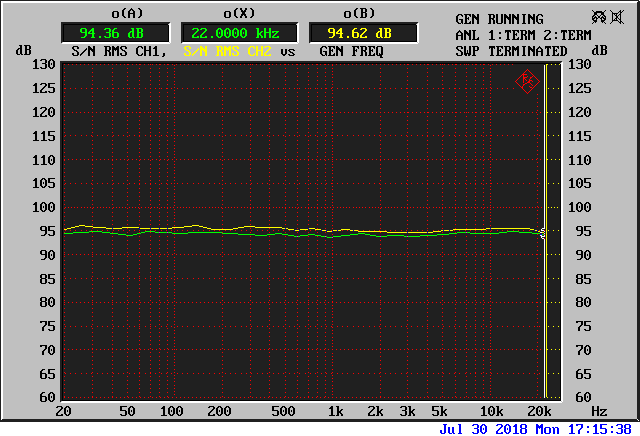

Rapport signal/bruit sous 8 ohms (30w à 1khz) entrée phono MM. Pondération A.

Luxman L-510

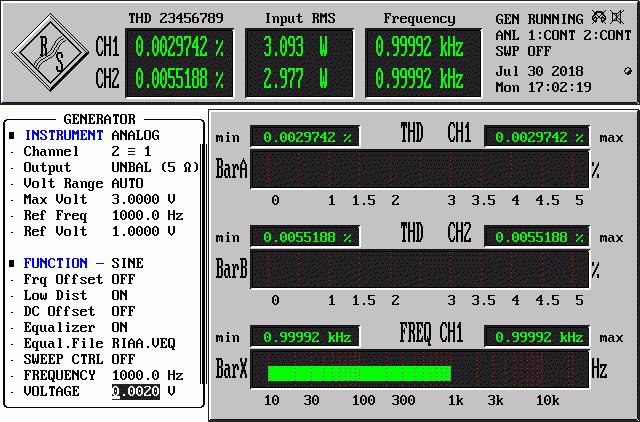

Distorsion relevée à 2×3 watts sous 8 ohms, entrée phono MC.

Luxman L-510
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono MC.

Luxman L-510

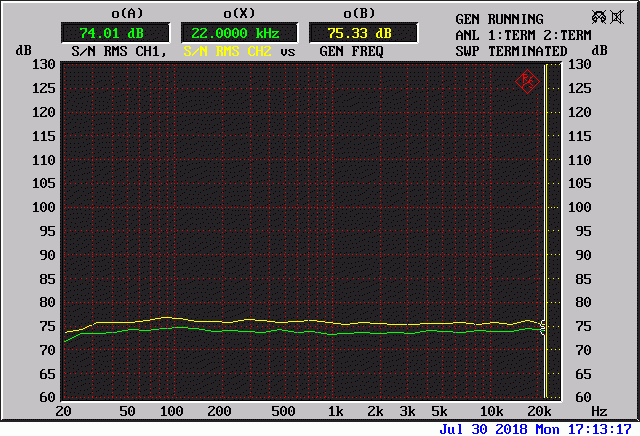

Rapport signal/bruit sous 8 ohms (30w à 1khz) entrée phono MC. Pondération A.

Luxman L-510
Luxman L-510
Luxman L-510
Luxman L-510

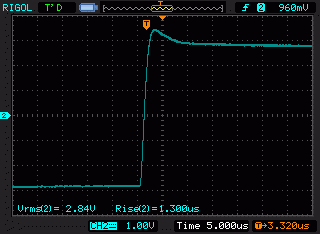

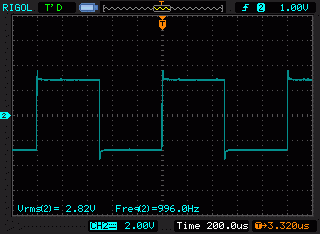

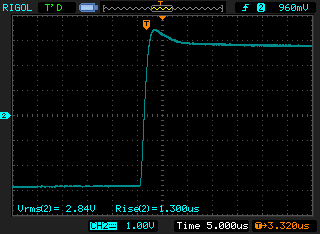

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Luxman L-510
Luxman L-510

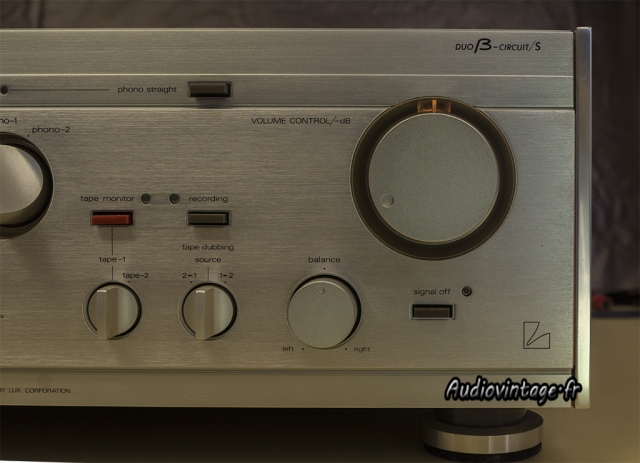

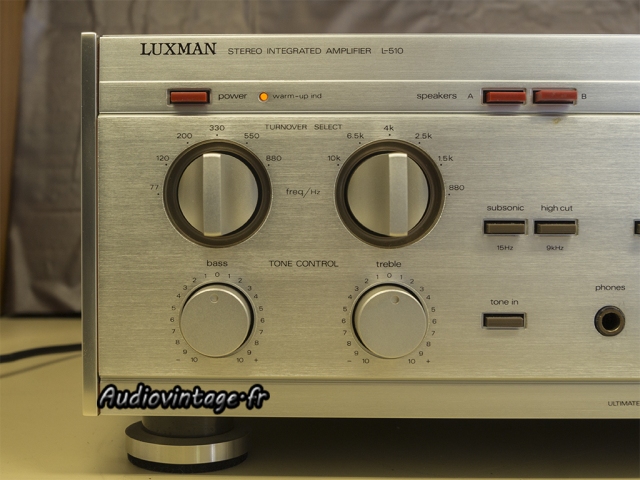

Détails…

Luxman L-510

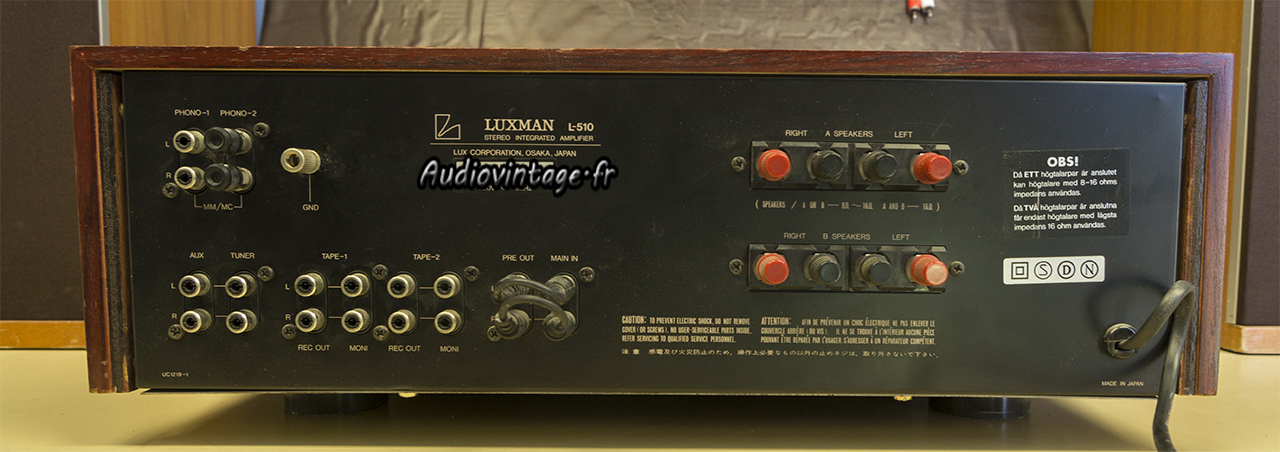

Connectique.
