Kenwood KA-8100 : un exemplaire qui revient de loin !
Un kenwood KA-8100 qui appartenait au Grand-Père du propriétaire actuel. Un exemplaire en mauvais état qui nécessite une révision complète.

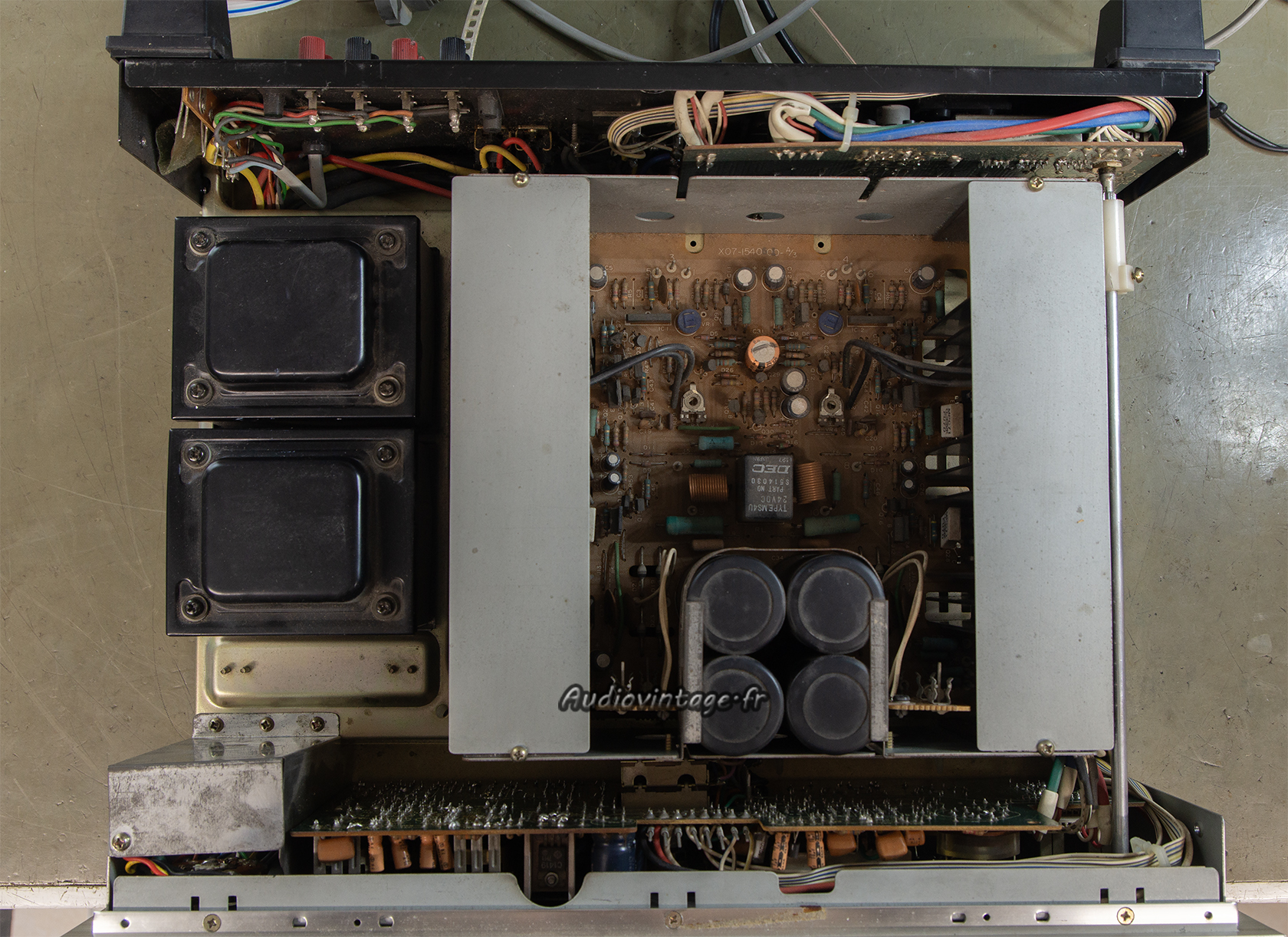

Kenwood KA-8100 : à son arrivée.
Kenwood KA-8100 : à son arrivée.
A réception l’appareil ne fonctionne en effet pas très bien. Il manque les vis qui maintiennent les boutons de balance et volume sur leurs axes, les trous ayant manifestement reçu plusieurs assauts destructeurs. Le double potentiomètre en lui-même (balance/volume) à énormément de jeu, ce qui occasionne divers bruits.
La commande de sélecteur de gain en façade a manifestement un souci, et un simple nettoyage externe ne suffira pas. Toutes les autres commandes sont bien encrassées, il manque quelques vis, d’autres bruits suspects apparaissent aléatoirement.

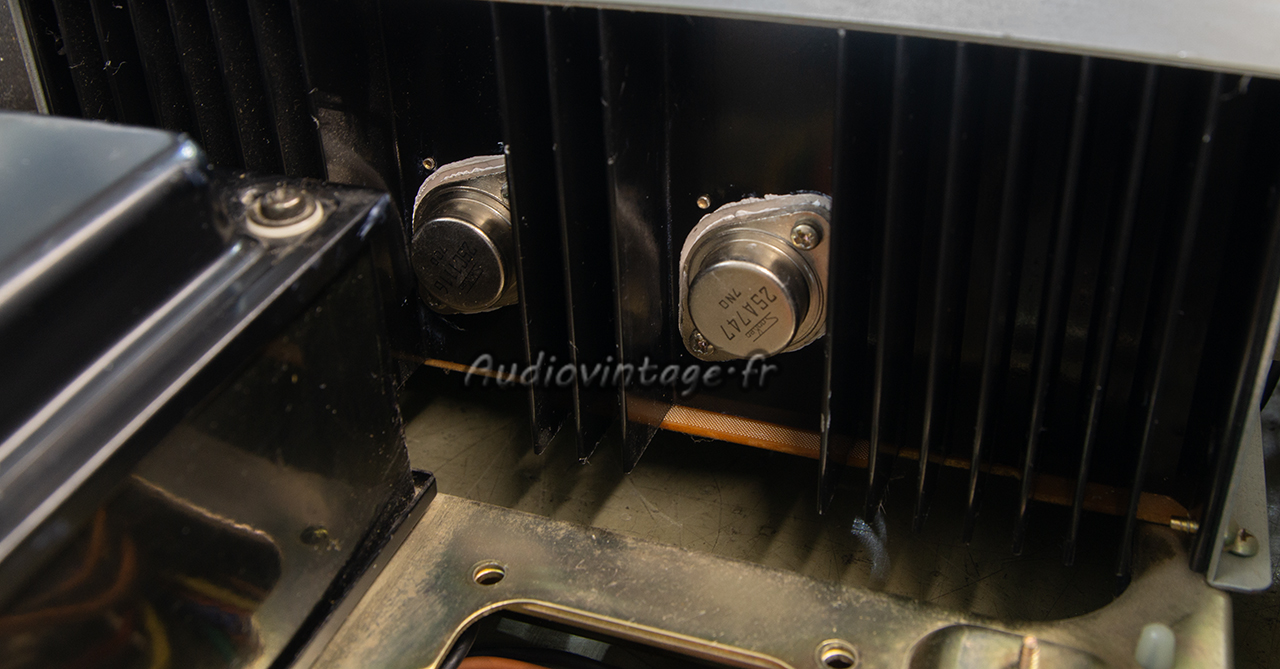

Kenwood KA-8100 : micas neufs et graisse fraiche.
Tout d’abord, je m’attaque aux transistors de puissances. Sur les deux canaux, ils sont retirés, nettoyés, testés puis remontés sur des micas d’isolation neufs et de le graisse fraiche.

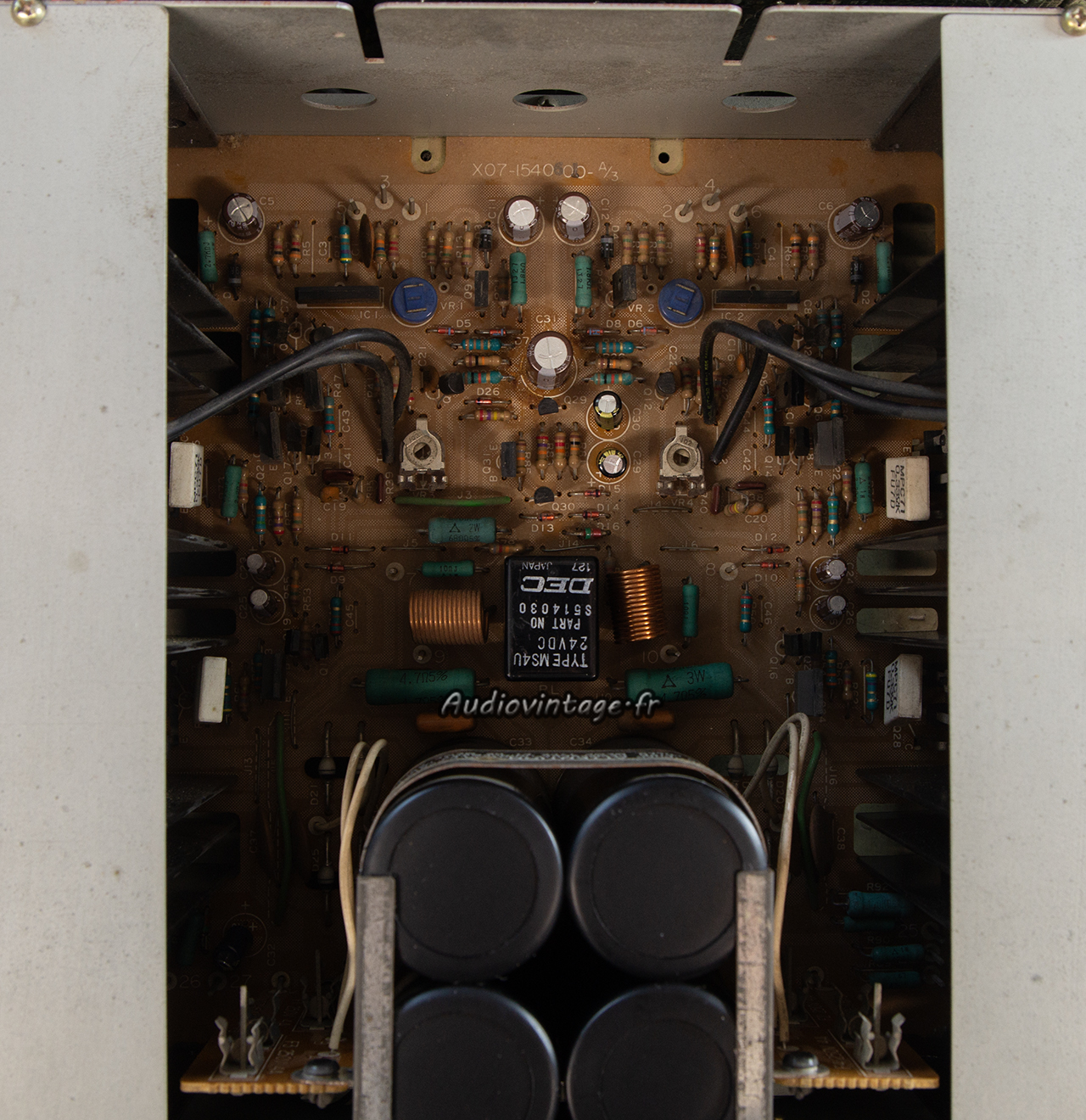

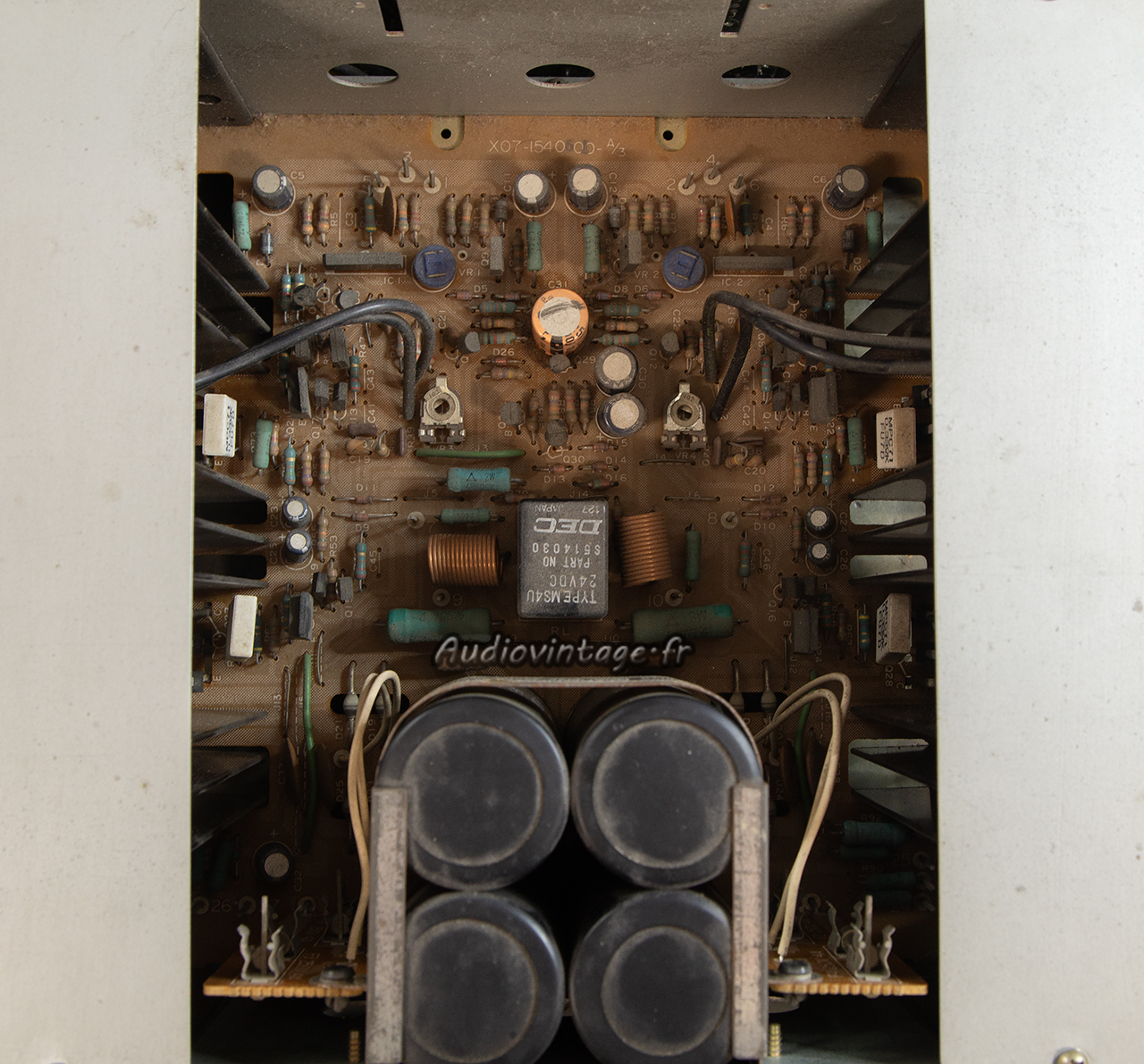

Kenwood KA-8100 : circuit principal à réviser.
Le circuit principal.

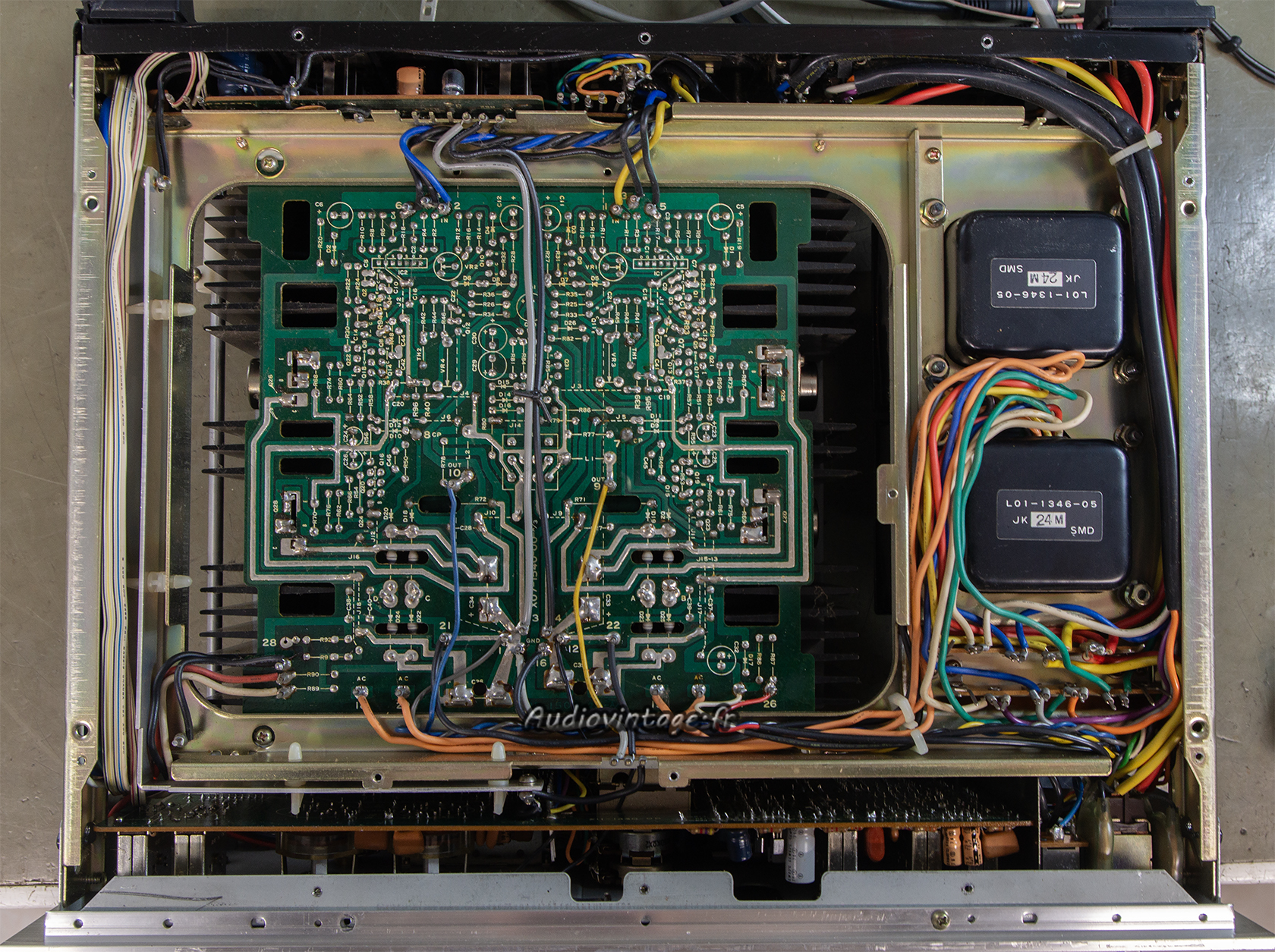

Kenwood KA-8100 : circuit principal révisé.
Presque tous les condensateurs chimiques ainsi que certains transistors sont remplacés, les capas de filtrage sont parfaites et restent en place.
Le relais a été retiré et ses contacts désoxydés. De nombreuses soudures sont refaites sous le circuit.

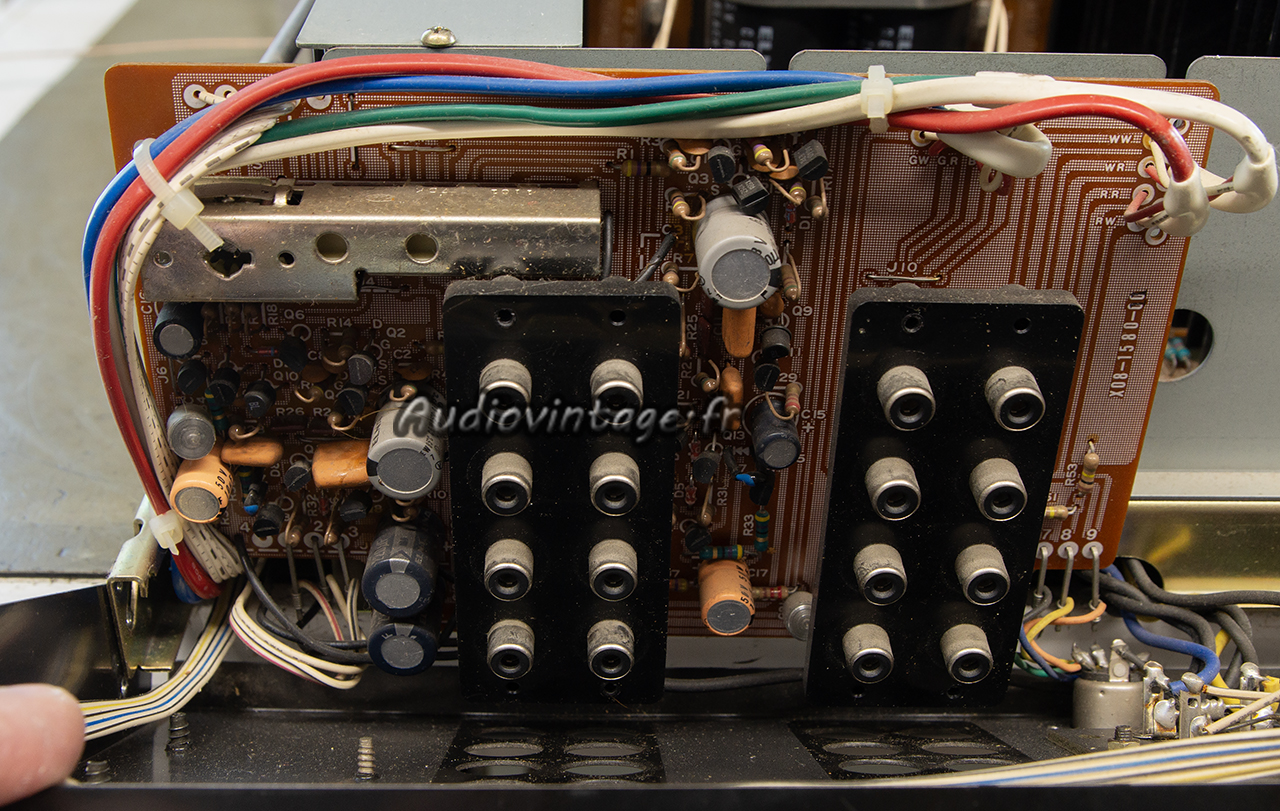

Kenwood KA-8100 : circuit  entrées/phono à revoir.
A l’arrière circuit d’entrée et étage phono.

Kenwood KA-8100 : circuit  entrées/phono révisé.
Condensateurs chimiques remplacés, quelques soudures refaites.

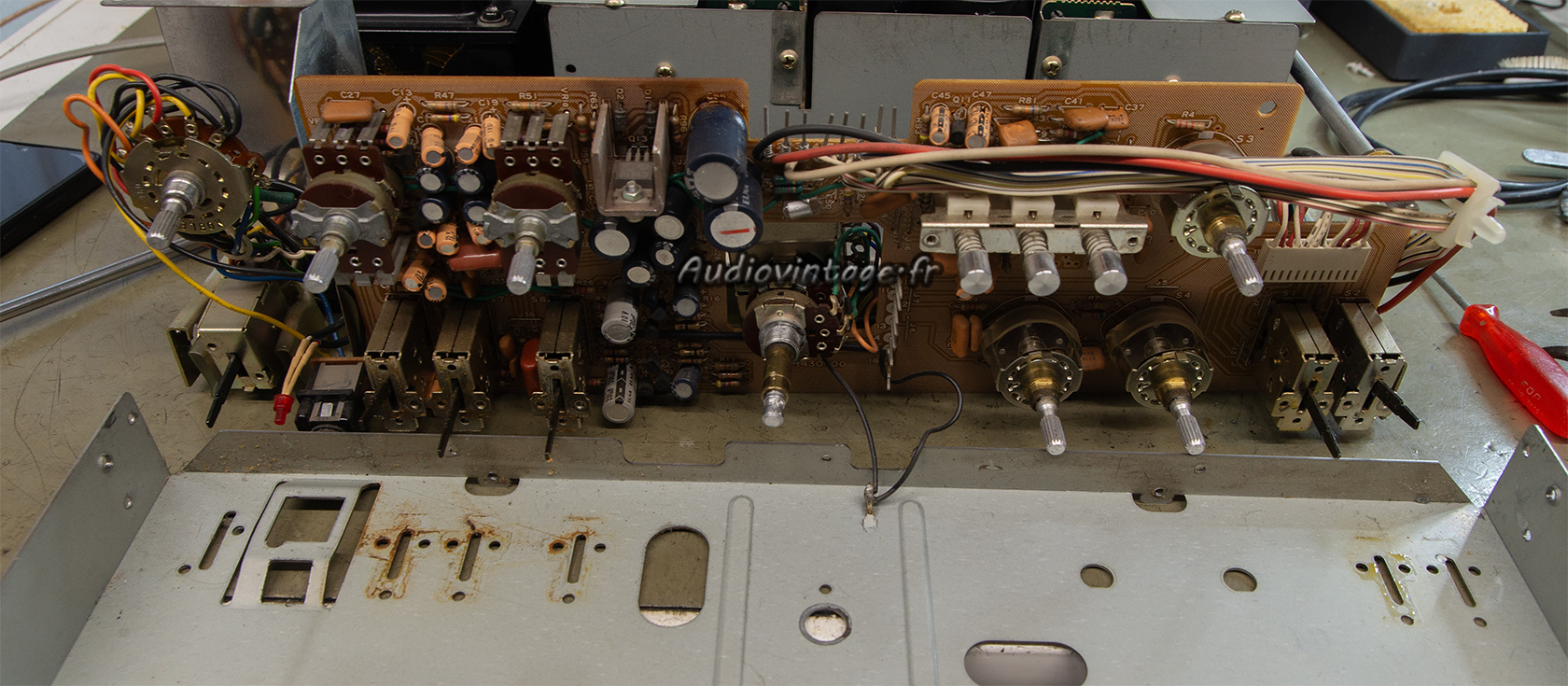

Kenwood KA-8100 : démontage en cours.
Retrait de la façade.

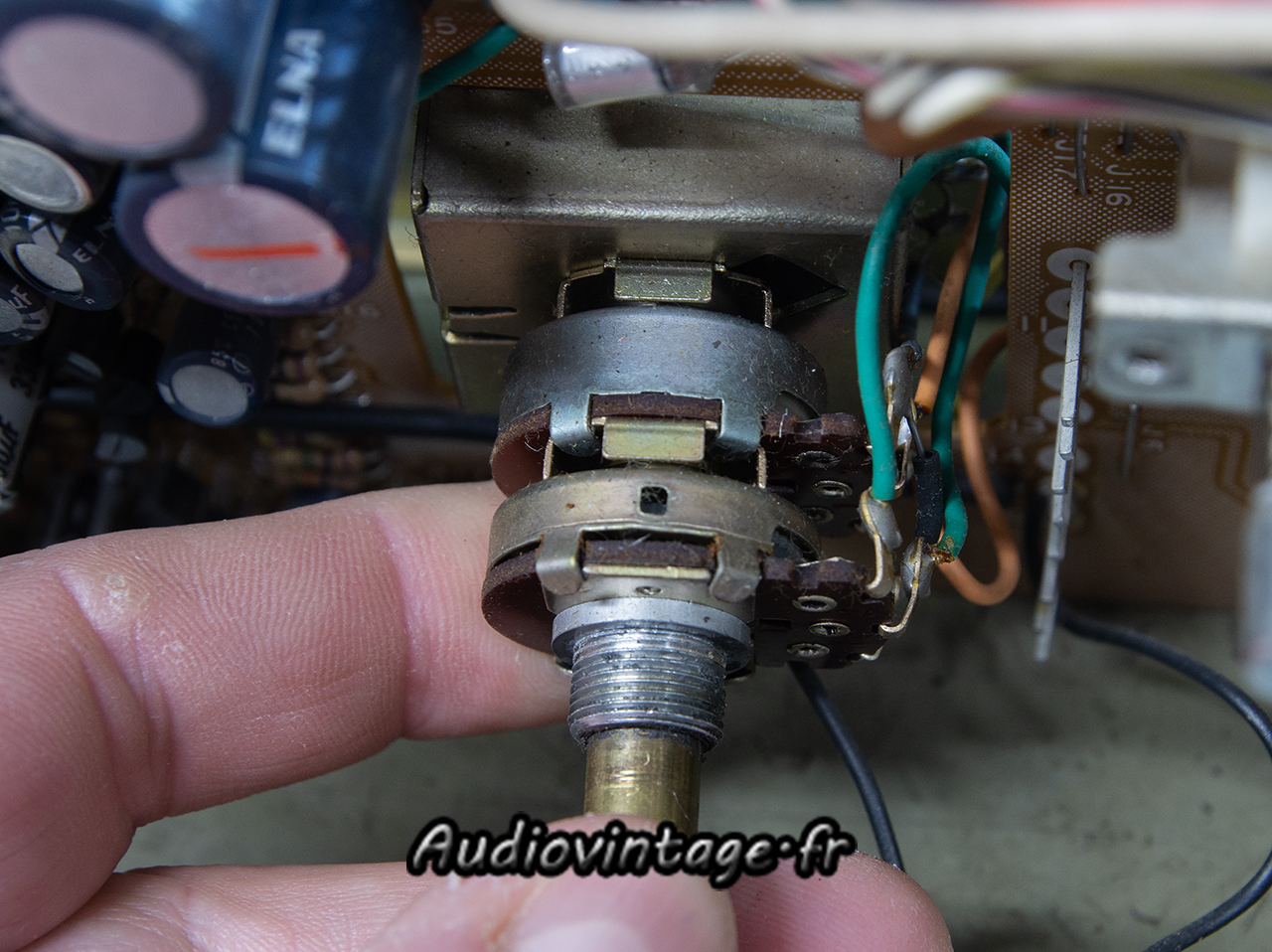

Kenwood KA-8100 : potentiomètre à ressertir.
Gros plan sur l’introuvable double potentiomètre. On peut voir que le sertissage est branlant sur la première cage, il faut resserrer tout cela.

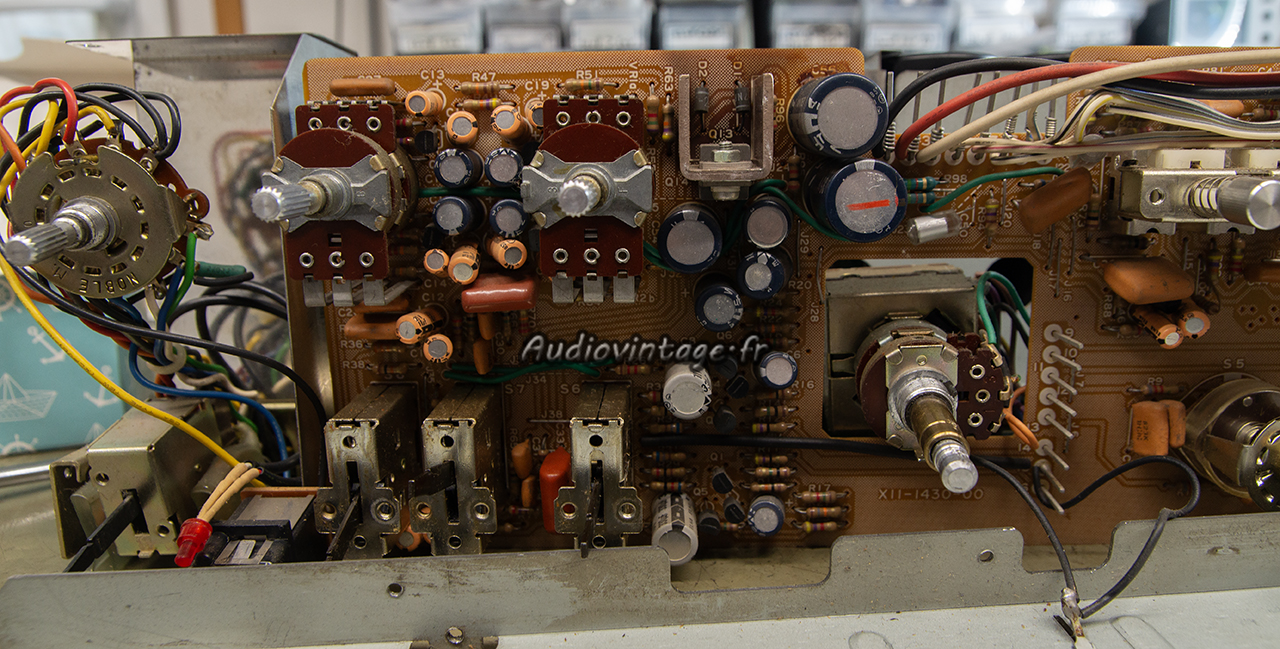

Kenwood KA-8100 : à réviser.
Le circuit de tonalité/filtres et alimentation.

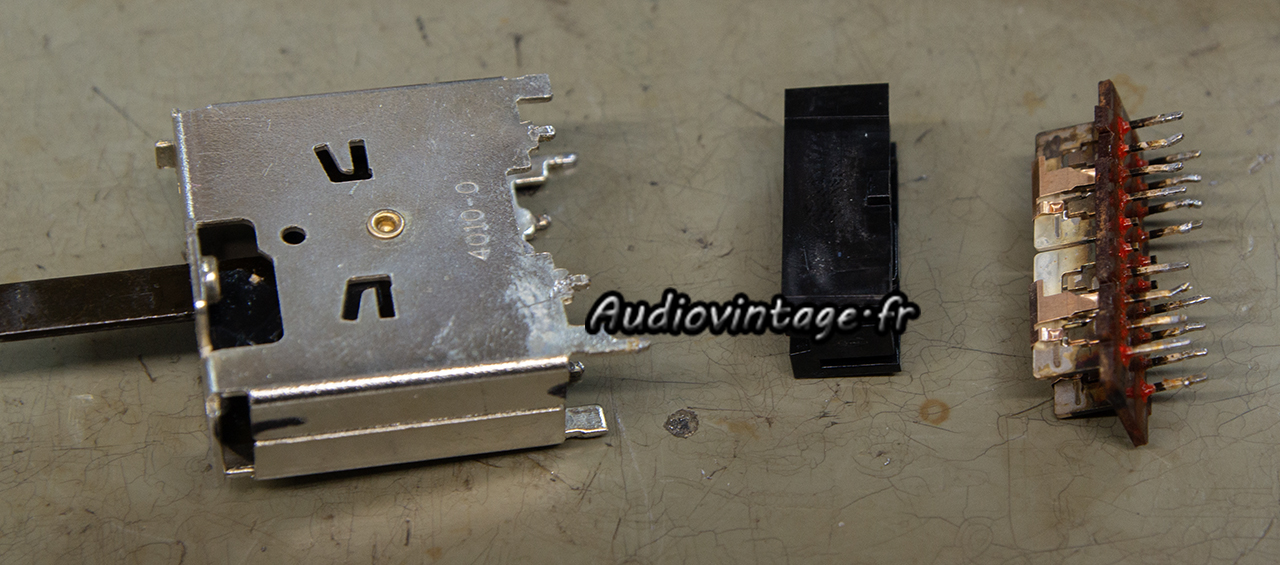

Kenwood KA-8100 : commande à nettoyer.
La commande de « gain » est retirée puis ouverte. Elle nécessite un bon nettoyage.

Kenwood KA-8100 :  révisé.
Tous les condensateurs chimiques sont remplacés, ainsi que certains transistors et diodes. La commande démontée précédemment et nettoyée est remise en place. Le double potentiomètre remis d’aplomb.

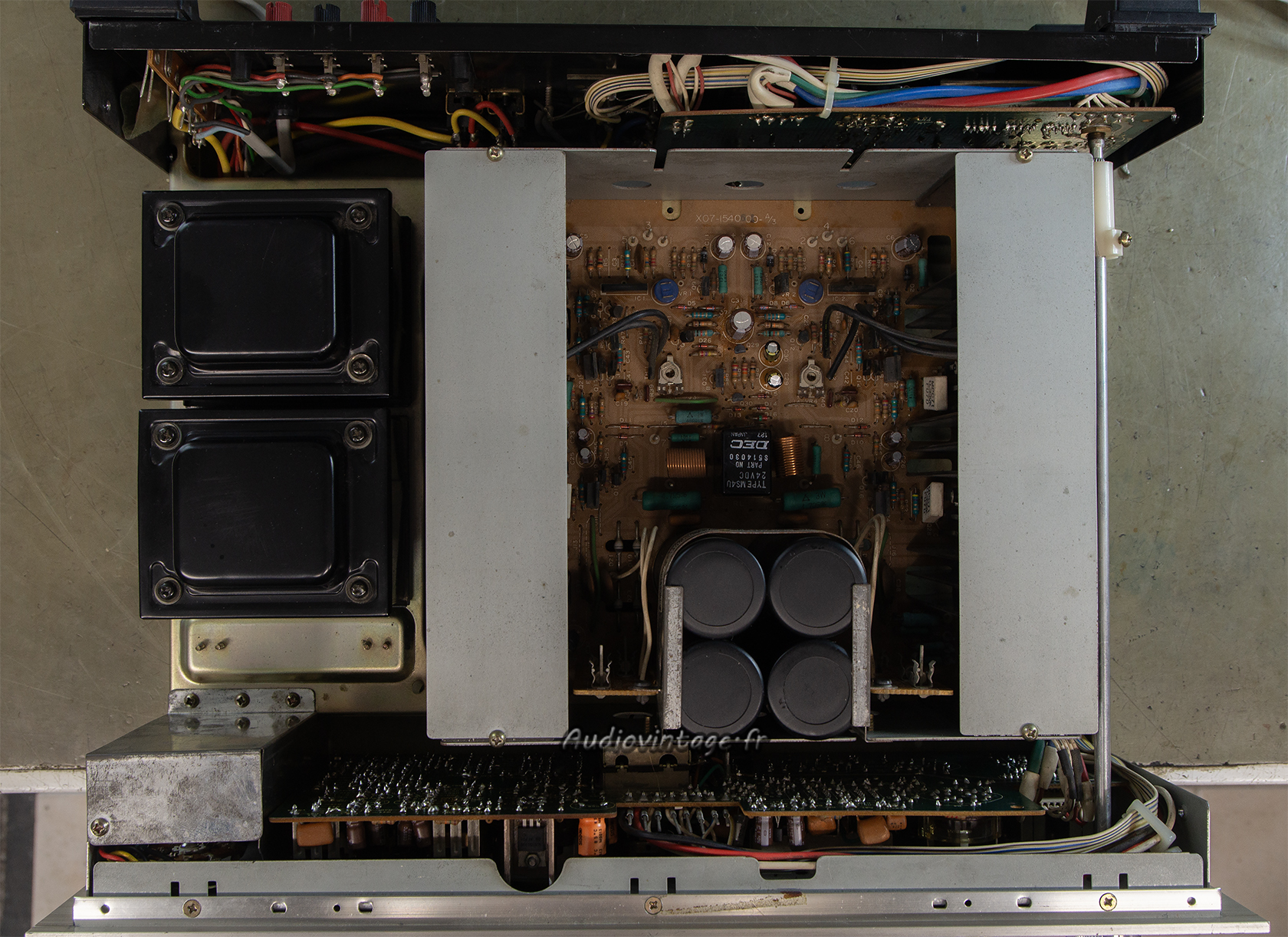

Kenwood KA-8100 : terminé.
Le tout est remonté, les réglages de courant de repos et d’offsets sont faits. Terminé.

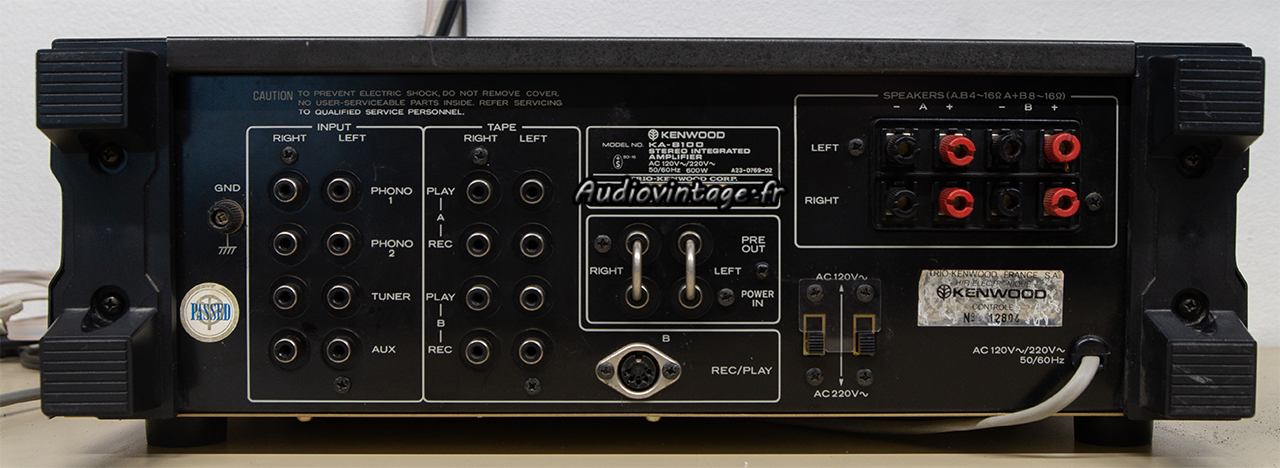

Kenwood KA-8100 : connectique.
Connectique.

Les mesures sur entrée Aux :

Kenwood KA-8100 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-8100 : distorsion-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-8100 : distorsion-a-2x100w-sous-8-ohms-entree-aux-tone-defeat
Et largement capable d’atteindre 2x100w sous 8 ohms.

Kenwood KA-8100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

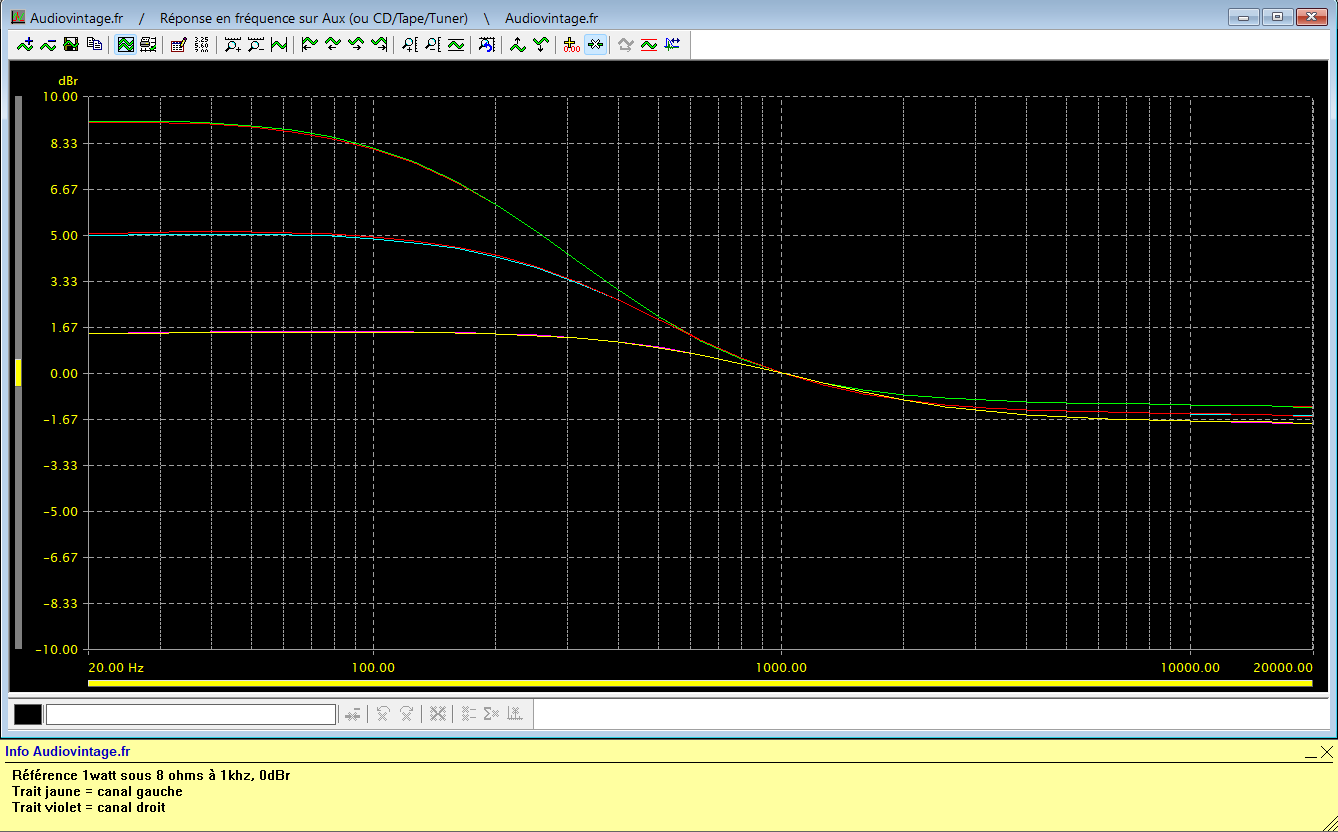

Kenwood KA-8100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-a-100hz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness.

Kenwood KA-8100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-action-des-filtres
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres.

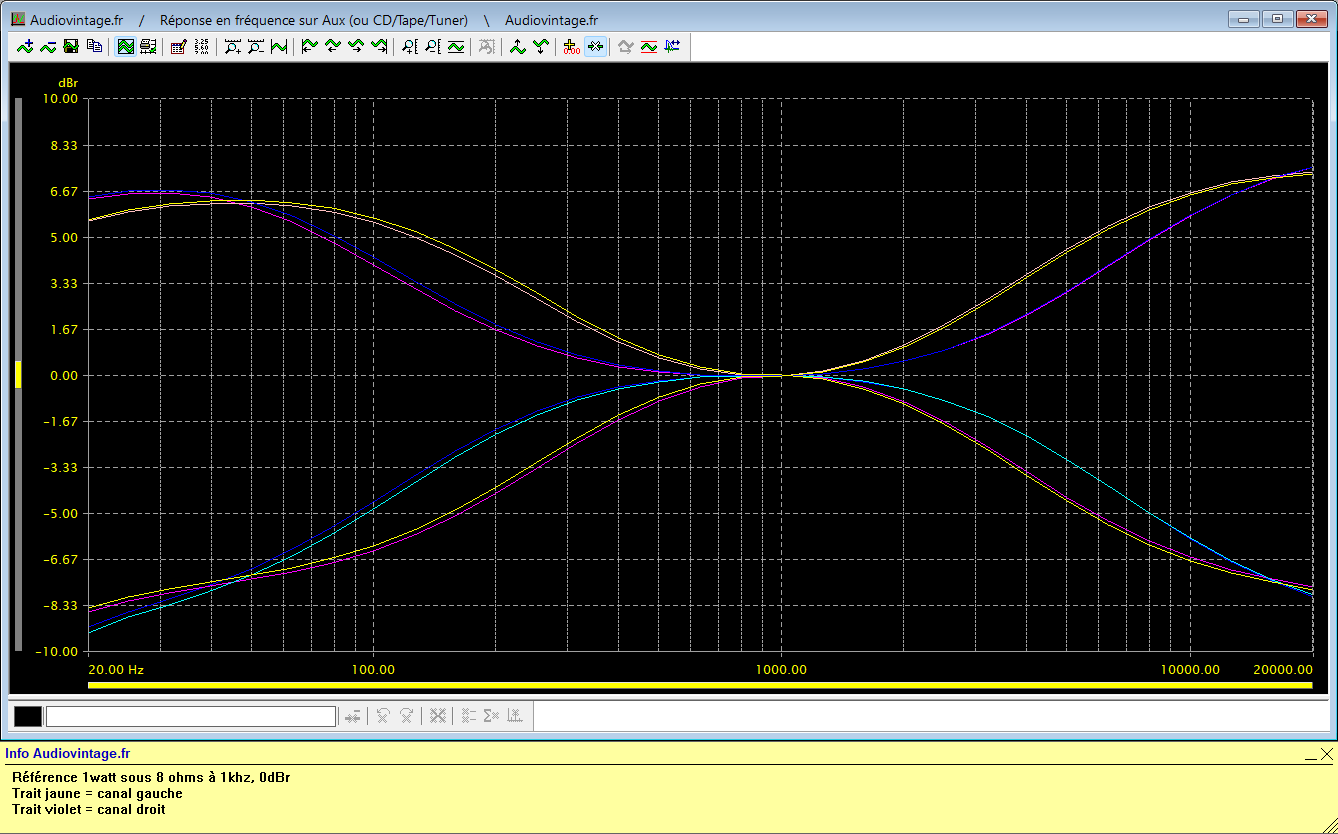

Kenwood KA-8100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi (150hz et 6 khz).

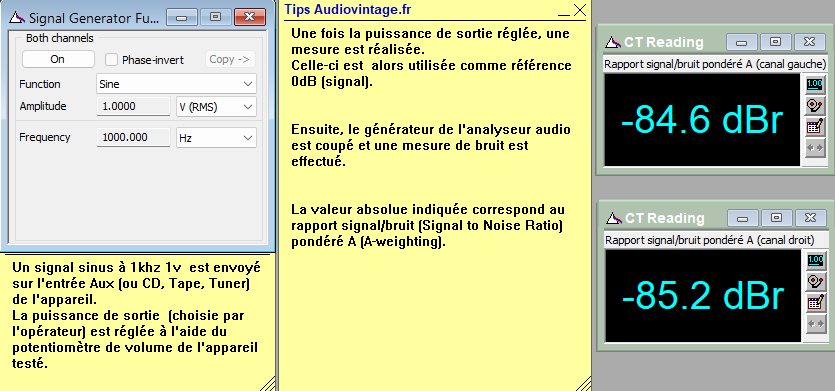

Kenwood KA-8100 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Kenwood KA-8100 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Kenwood KA-8100 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

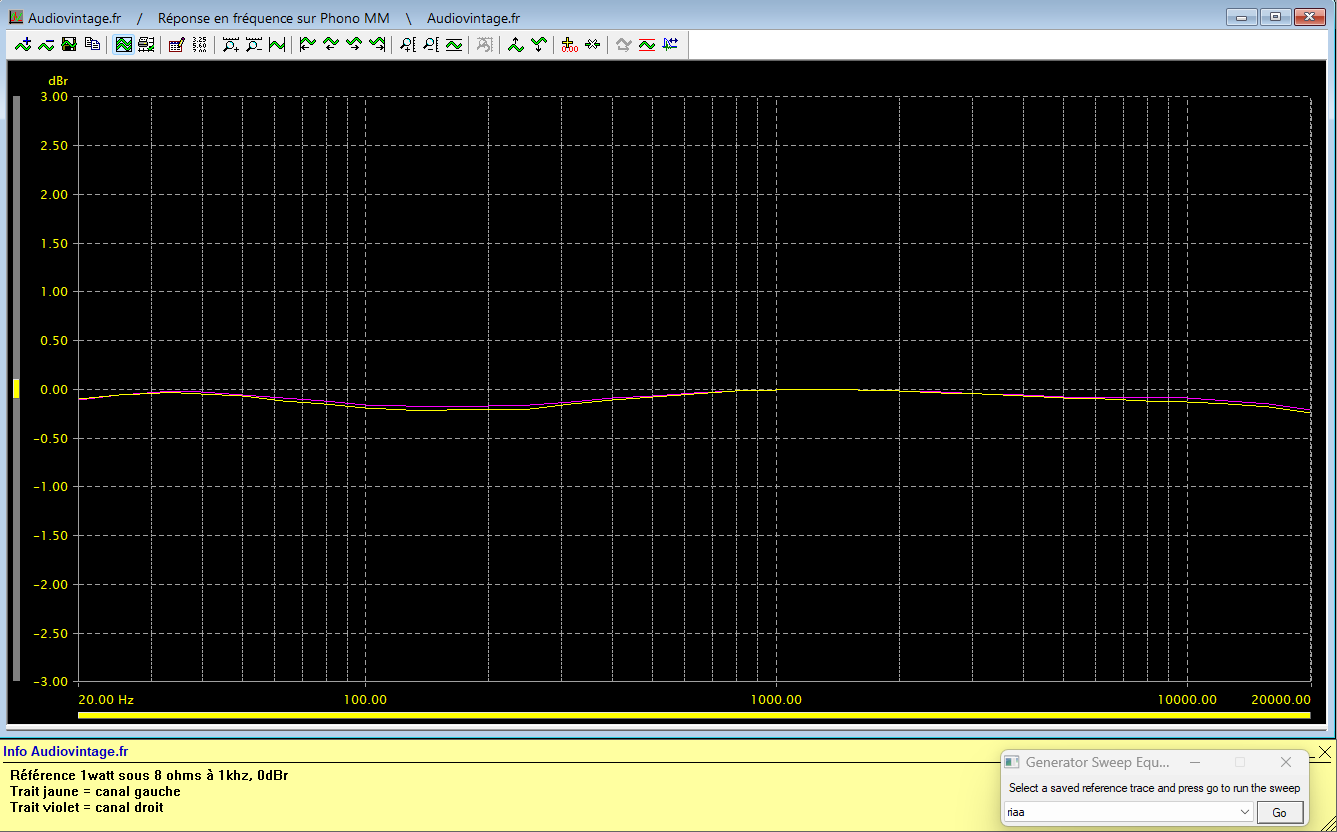

Kenwood KA-8100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Kenwood KA-8100 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

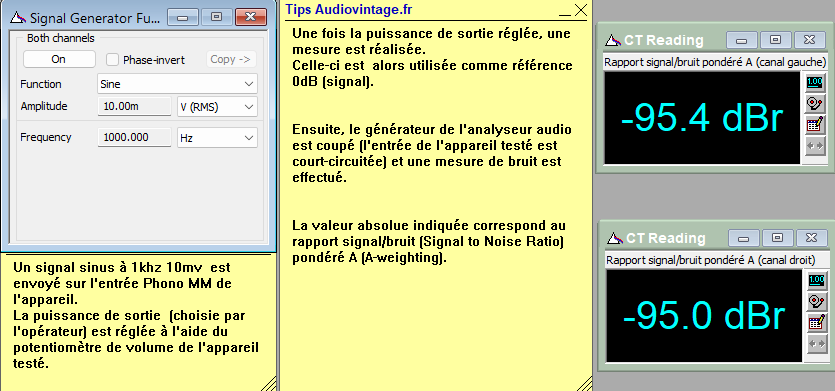

Kenwood KA-8100 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Kenwood KA-8100 : signal-carrre-a-100hz
Kenwood KA-8100 : signal-carrre-a-1khz
Kenwood KA-8100 : signal-carrre-a-10khz
Kenwood KA-8100 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
