Luxman L-30 : un classique.
Une révision complète « traditionnelle » pour ce beau Luxman L-30.

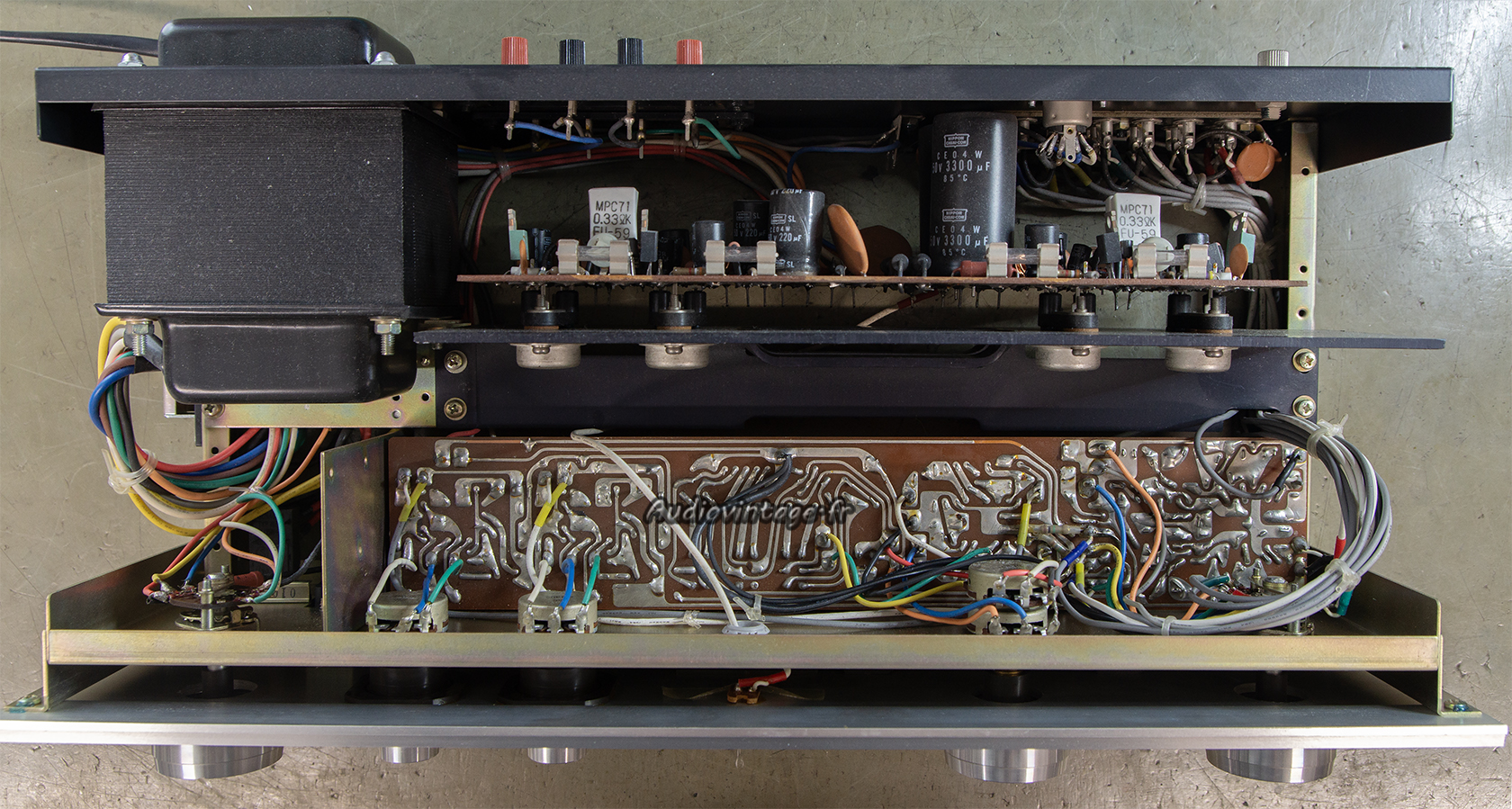

Luxman L-30 : à son arrivée.
Luxman L-30 : à son arrivée.
Le Luxman est en état d’origine, seuls les condensateurs Rifa en entrée secteur montrent des signes extérieurs de vieillesse.
Ces machines présentent tout le temps des problèmes récurrents (ce qui ne signifie pas anormal) de condensateurs chimiques usés et de transistors qui « crachouillent ».

Luxman L-30 : circuit principal à réviser.
Le circuit principal qui regroupe alimentation et amplification finale.

Luxman L-30 : circuit principal révisé.
Tous les condensateurs chimiques sont remplacés ainsi que certains transistors.

Luxman L-30 : micas neufs et graisse fraiche.
Les transistors de puissances ont été retirés, nettoyés, testés, puis remontés sur des micas d’isolation neufs et de la graisse fraîche.

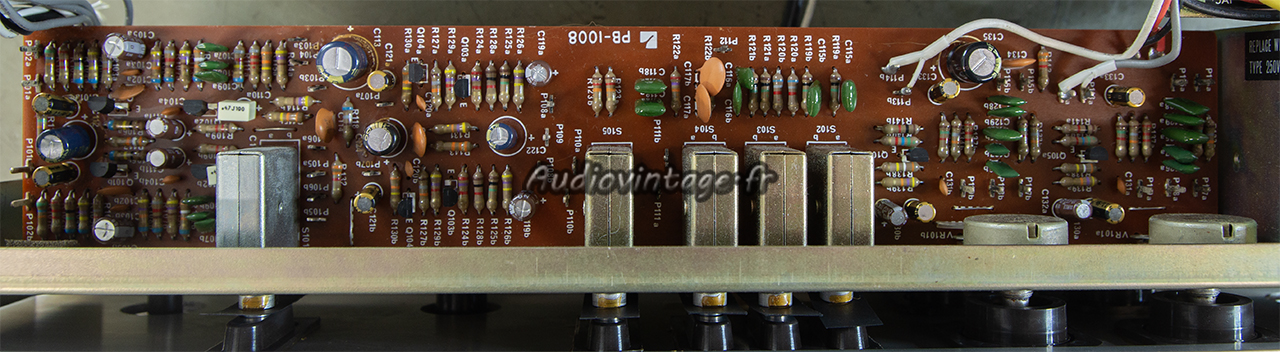

Luxman L-30 : circuit secondaire à réviser.
Le circuit secondaire, tonalités, filtres et phono.

Luxman L-30 : circuit secondaire révisé.
Tous les condensateurs chimiques et tous les transistors sont remplacés.

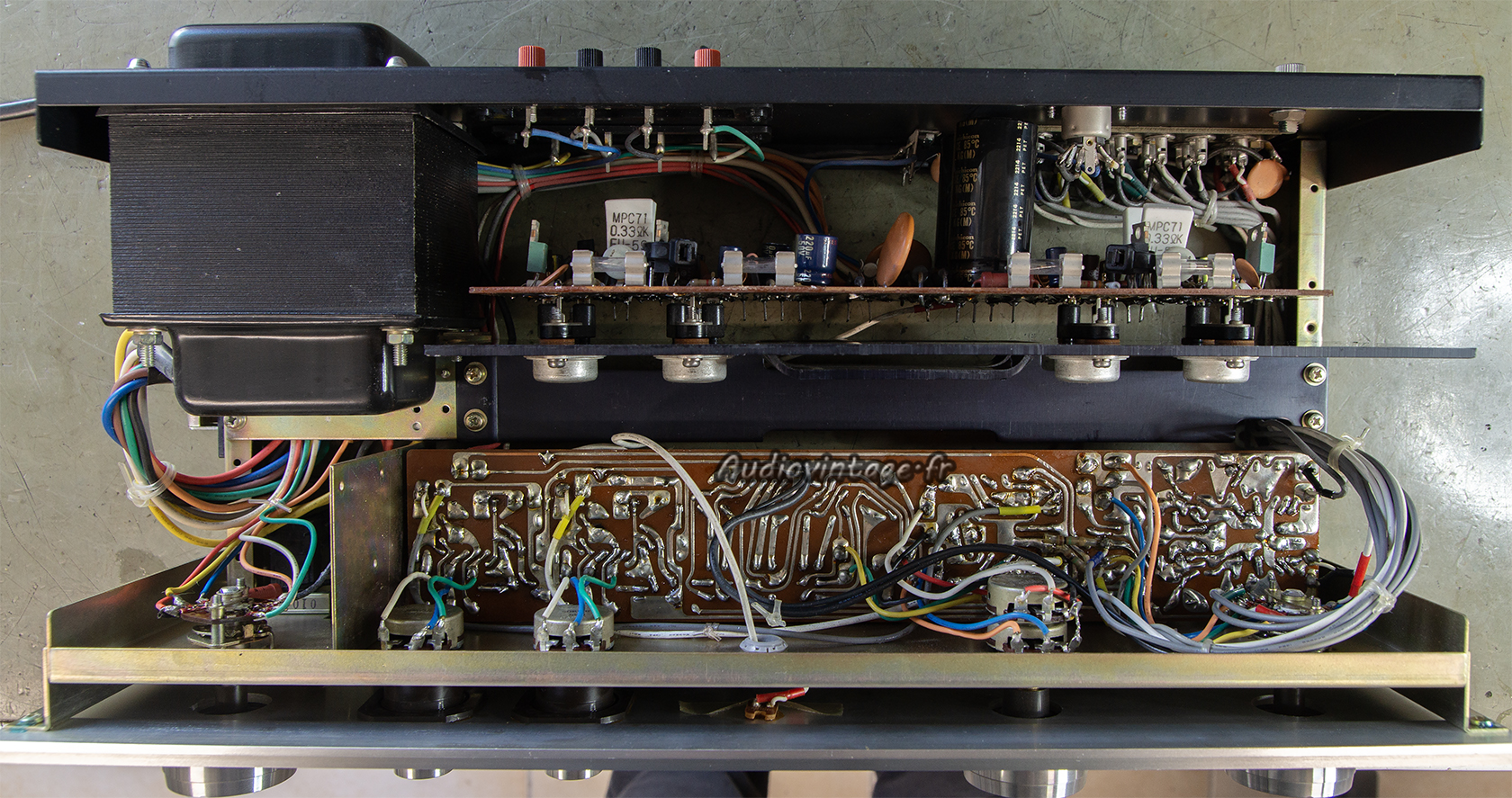

Luxman L-30 : terminé.
Luxman L-30 : terminé.
Les Rifa sont remplacés, les commandes nettoyées. L’appareil passé en 240v puis les réglages effectués. Terminé.

Luxman L-30 : connectique.
Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Luxman L-30 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : distorsion-a-2x32w-sous-8-ohms-entree-aux
Distorsion à 2x32w sous 8 ohms, entrée aux.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

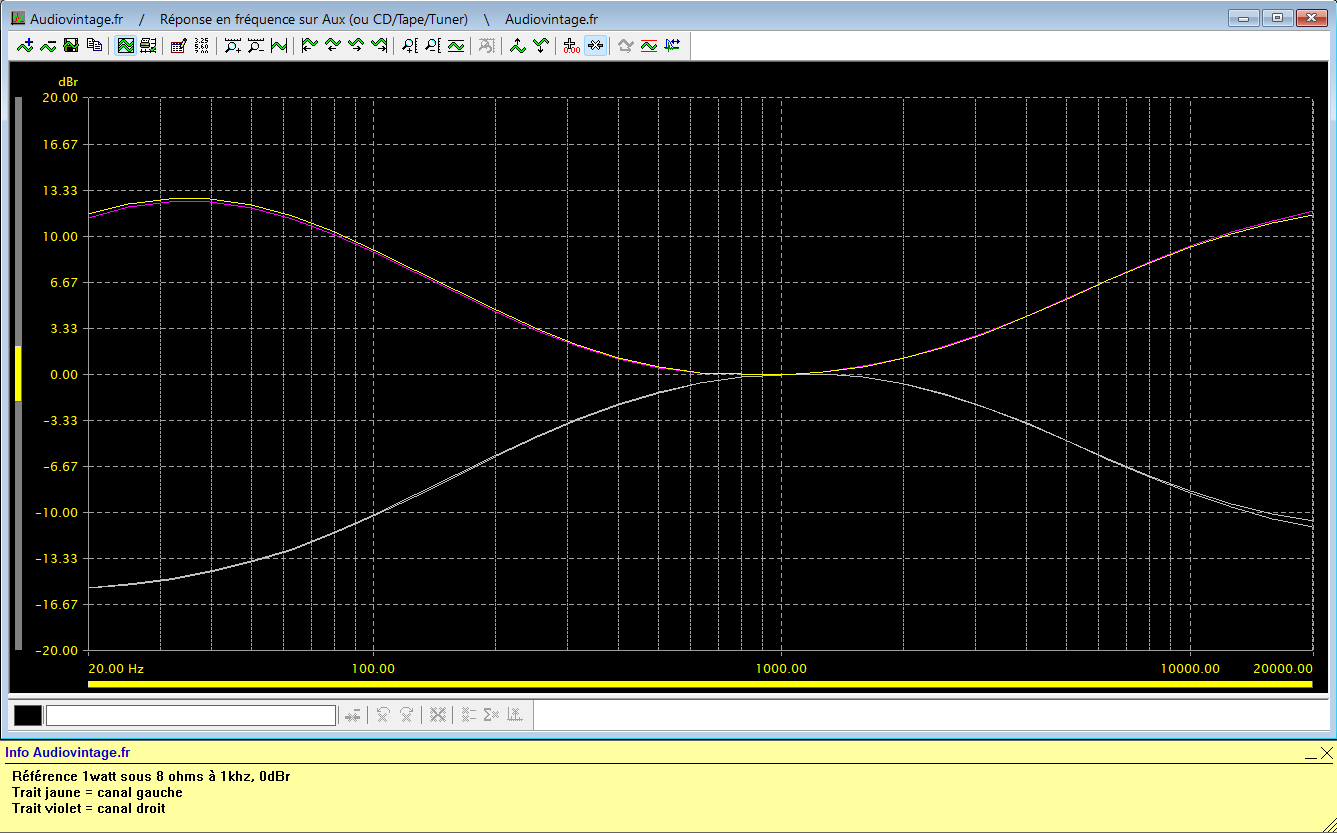

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-30 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : rapport-signal-bruit-a-2x32w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x32w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-30 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Luxman L-30 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Luxman L-30 : rapport-signal-bruit-a-2x32w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x32w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Luxman L-30 : signal-carre-a-100hz
Luxman L-30 : signal-carre-a-1khz

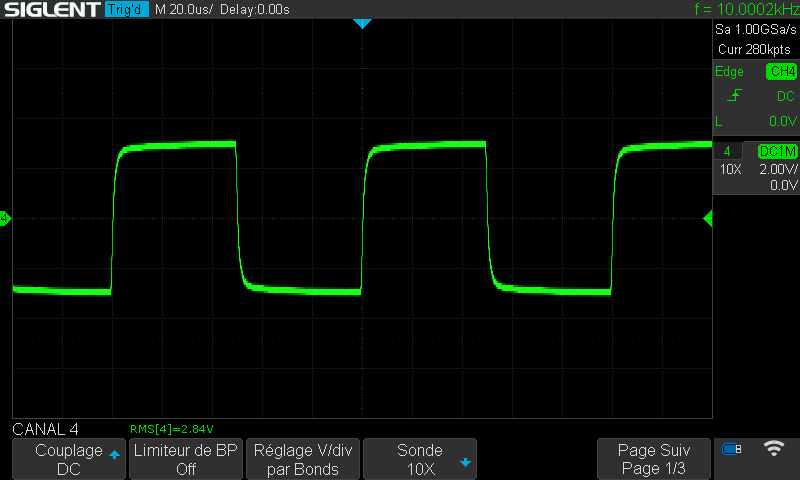

Luxman L-30 : signal-carre-a-10khz
Luxman L-30 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
