Pioneer SA-9500

Pioneer SA-9500 : présentation soignée.
Un achat récent, le propriétaire souhaitait avoir un appareil parfaitement fonctionnel, il m’a donc envoyé son « nouveau » Pioneer SA-9500.

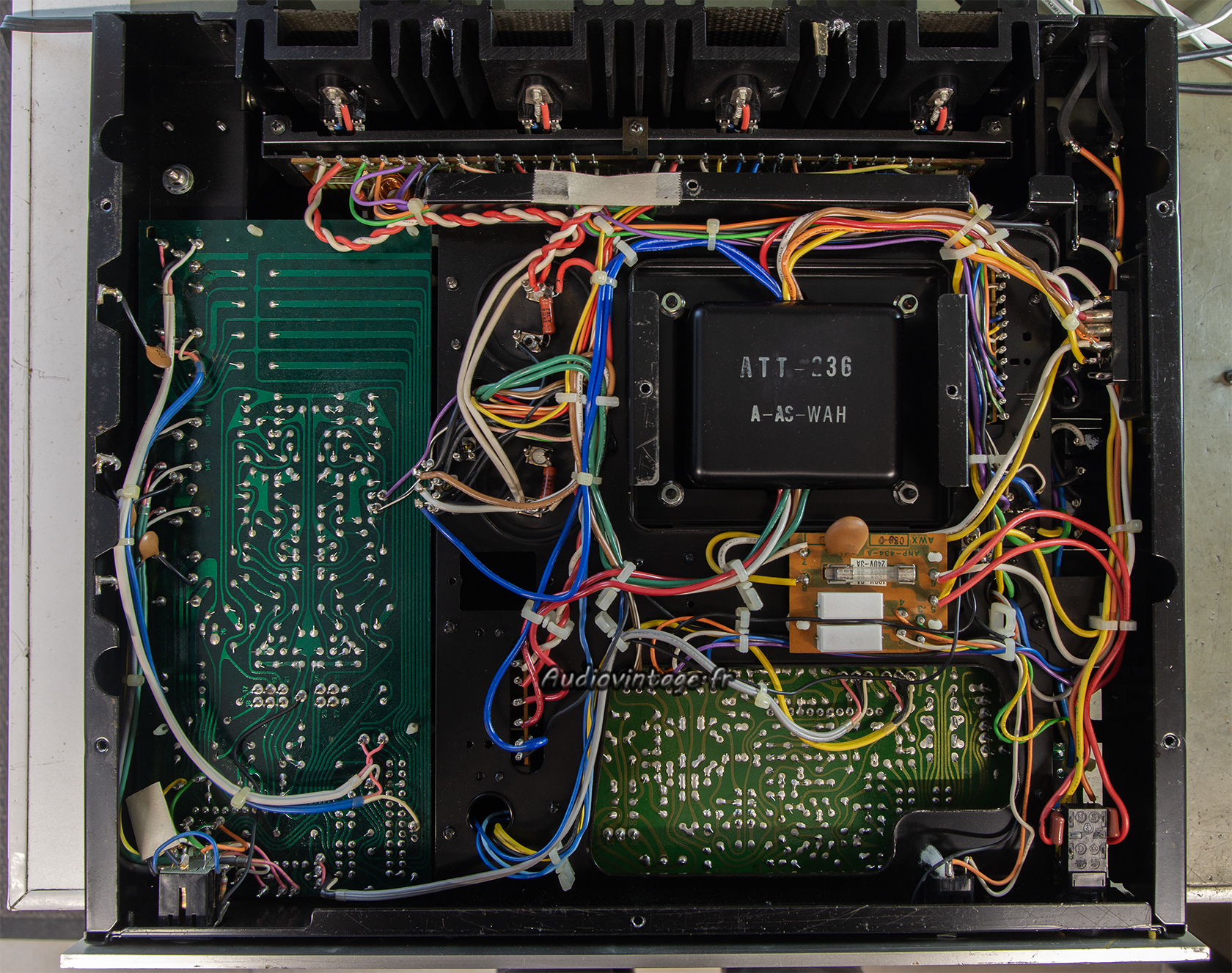

Pioneer SA-9500 : à son arrivée.
Pioneer SA-9500 : à son arrivée.
C’est une jolie machine, l’assemblage est, comme souvent chez Pioneer, parfois un peu étrange et visiblement, la maintenance future n’a pas été vraiment prévue.
Qu’importe. Il fonctionne encore mais il y a manifestement des soucis de contacts oxydés dans le relais, je note aussi une curieuse ronflette dans les enceintes selon les sources utilisées et même sans avoir mis en route d’oscilloscope, je suis presque sûr de la présence aléatoire d’une oscillation parasite…
Une intervention passée est visible avec le remplacement du voyant « on » et le remplacement du switch on/off, l’original étant un souci récurent dans cette machine.
Bref, il est à revoir, et cela tombe bien, il est là pour ça 😊

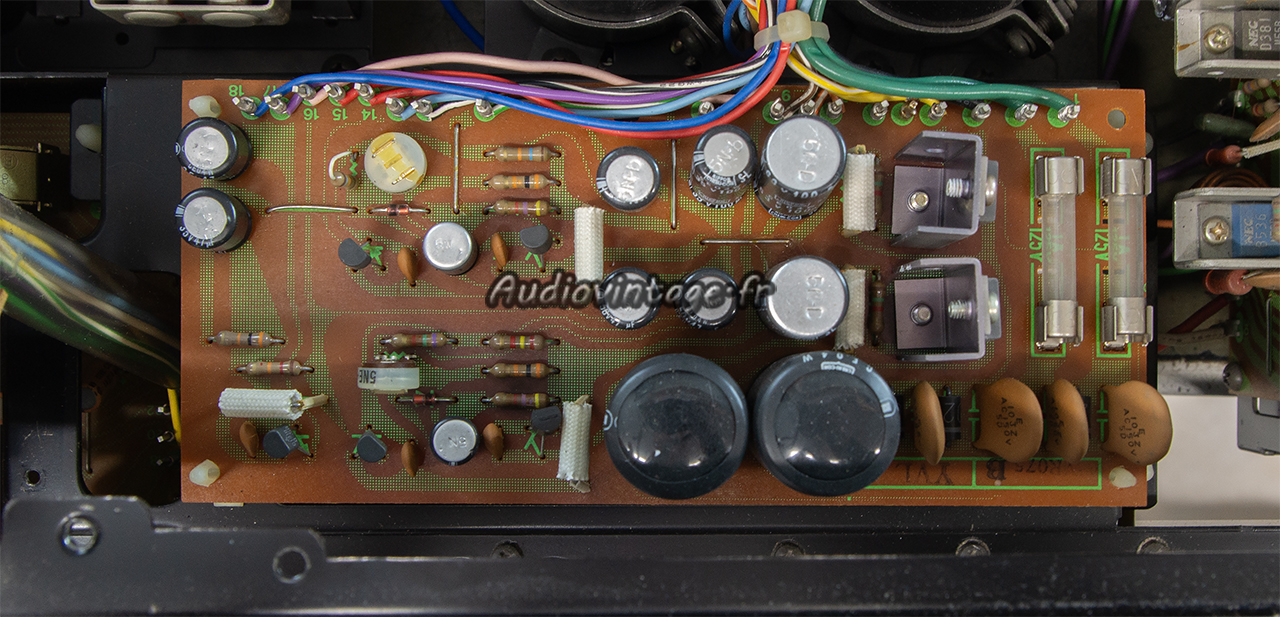

Pioneer SA-9500 : alimentation dans son jus.
Je m’attaque d’abord au circuit d’alimentation.

Pioneer SA-9500 : alimentation révisée.
La totalité des condensateurs chimiques et transistors partent à la retraite.

Pioneer SA-9500 : circuit entrées/phono à revoir.
Sous le circuit d’alimentation, le circuit entrée/phono.

Pioneer SA-9500 : circuit entrées/phono révisé.
Tous les condensateurs chimiques et une bonne partie des transistors sont remplacés.

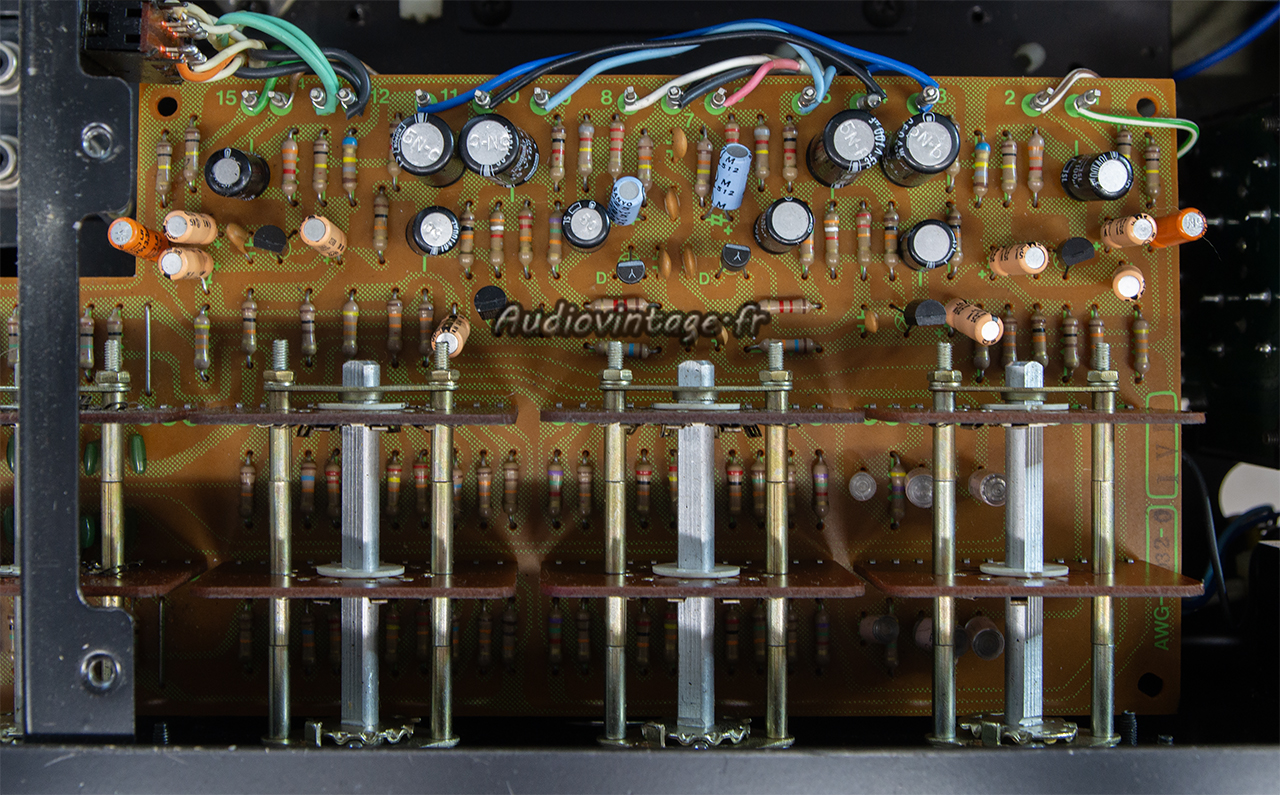

Pioneer SA-9500 : circuit de tonalité à réviser.
Le circuit de tonalité.

Pioneer SA-9500 : circuit de tonalité révisé.
Ici encore, tous les condensateurs chimiques et la plupart des transistors sont remplacés.

Pioneer SA-9500 : circuit "switch" à revoir.
Sous le circuit de tonalité, le circuit « switch »

Pioneer SA-9500 : circuit "switch" révisé.
Tous les condensateurs chimiques et transistors sont remplacés.

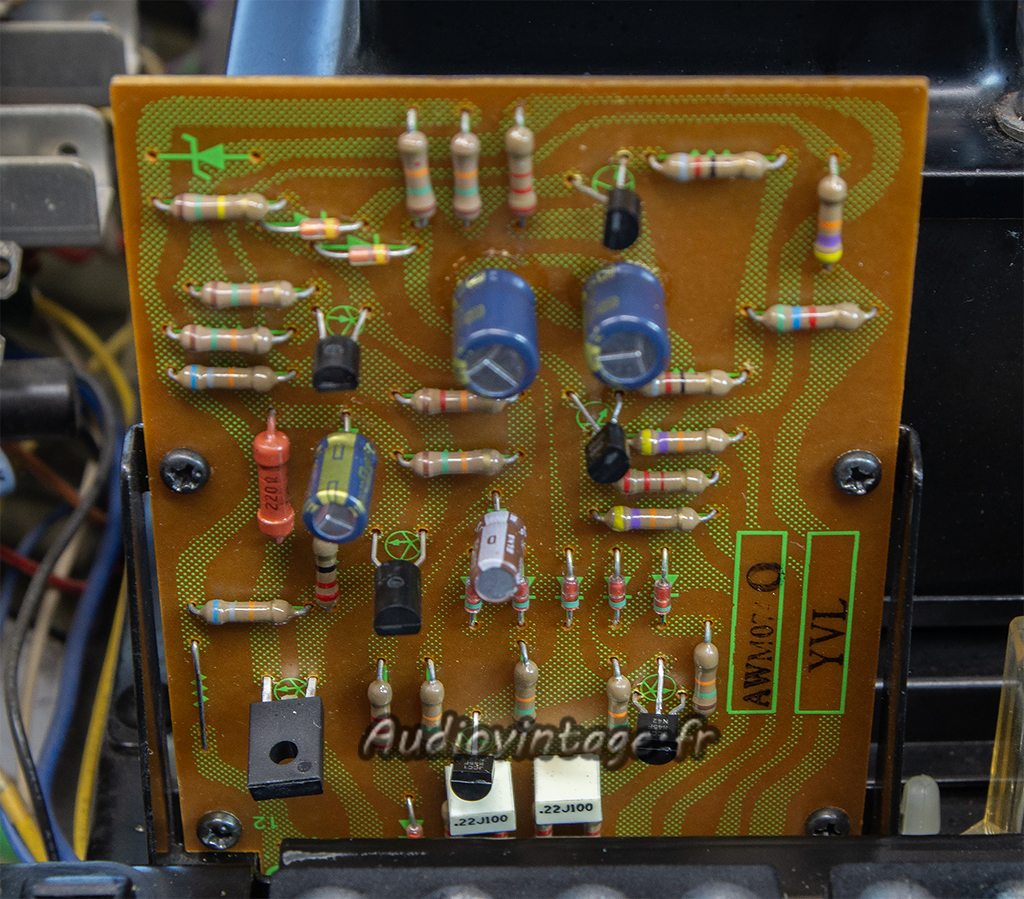

Pioneer SA-9500 : circuit de protection à réviser.

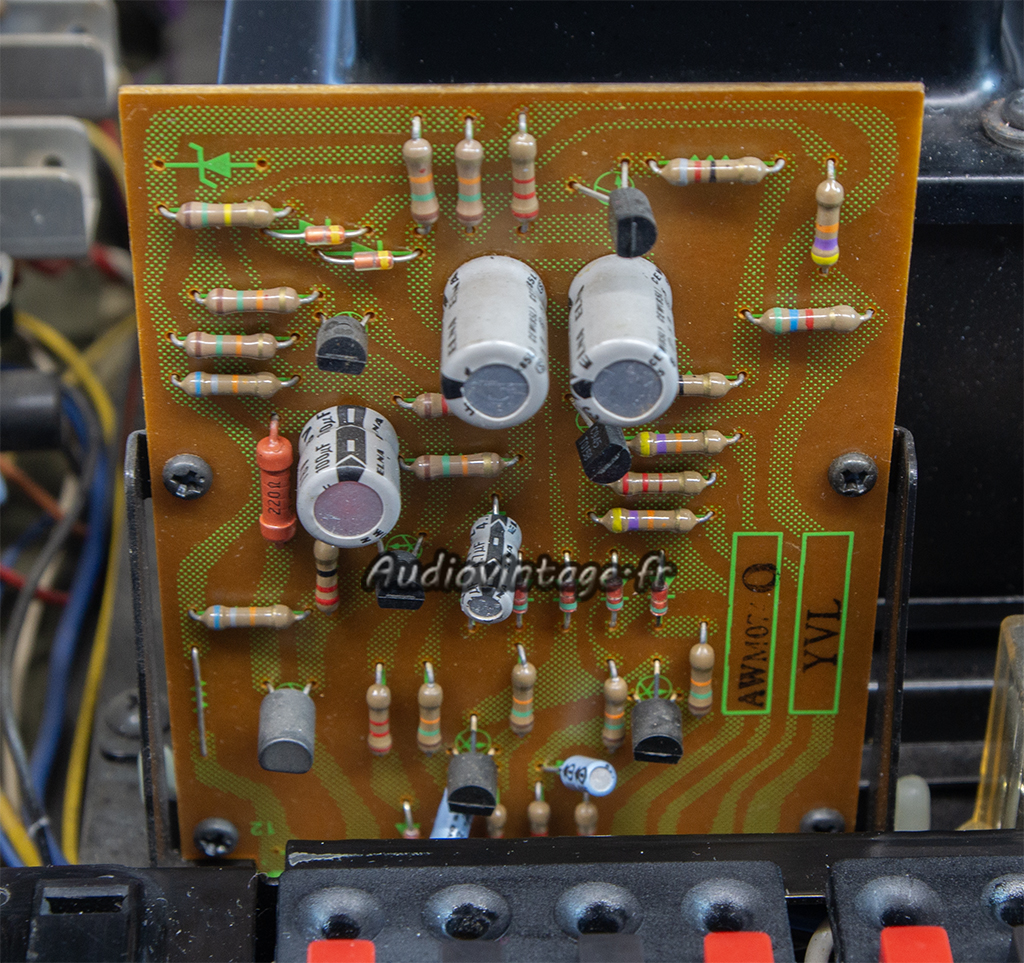

Sur le côté, le circuit de protection.

Pioneer SA-9500 : circuit de protection révisé.
Presque tous les transistors et tous les condensateurs chimiques sont remplacés.
Le relais fixé sur le châssis a été démonté et ses contacts désoxydés.

Pioneer SA-9500 : circuit driver à revoir.

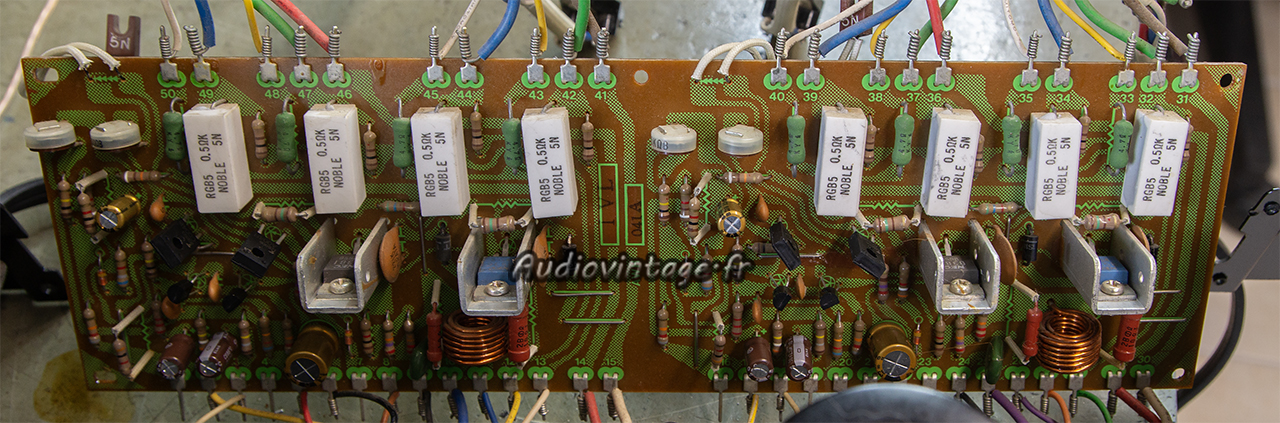

Le circuit « driver ».

Pioneer SA-9500 : circuit driver révisé.
Tous les condensateurs chimiques ainsi que de nombreux transistors sont remplacés.

Pioneer SA-9500 : micas neufs et graisse fraiche.
Au remontage, les transistors de puissances, auparavant testés et nettoyés, sont remontés sur des micas d’isolation neufs et de la graisse fraiche.

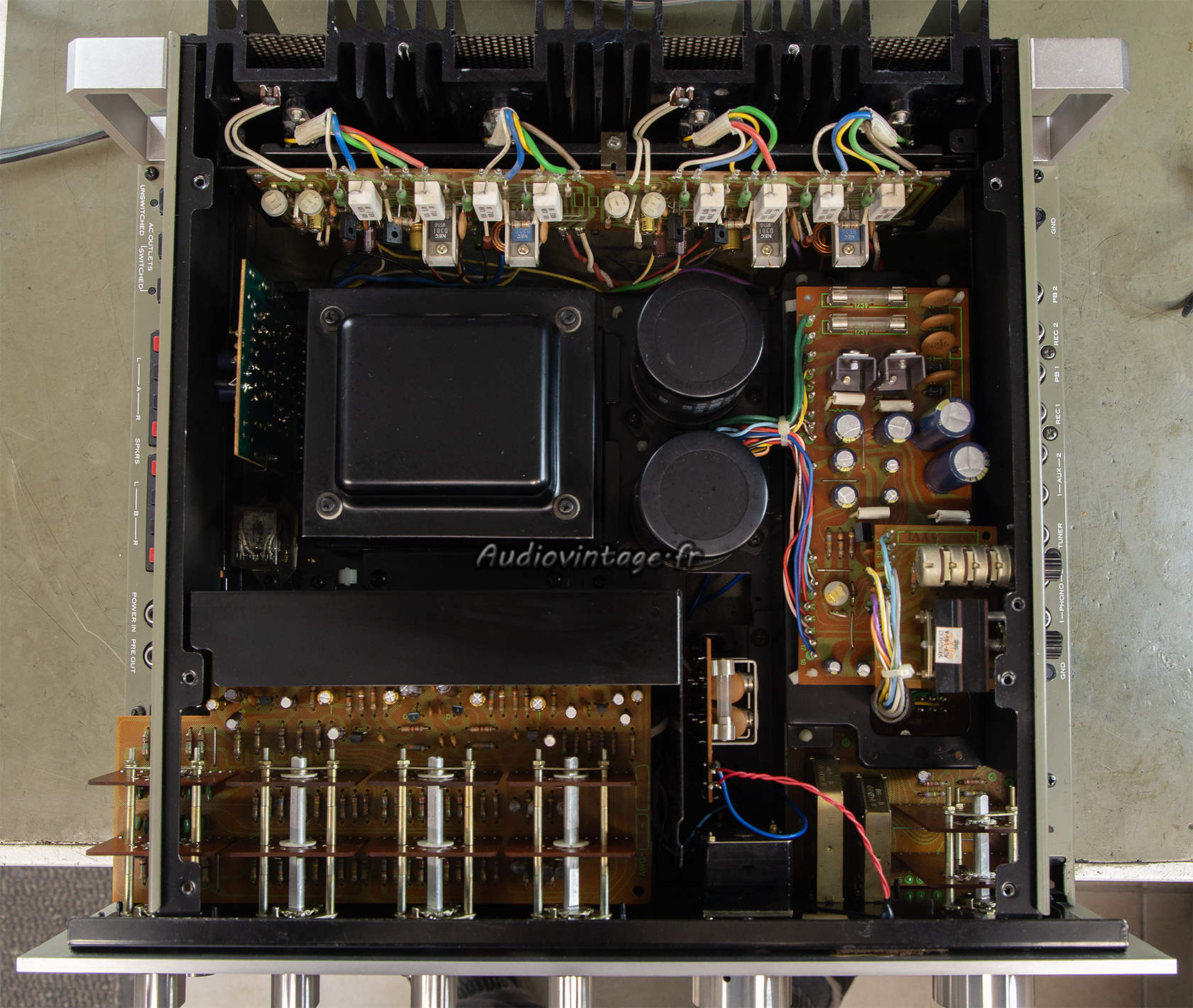

Pioneer SA-9500 : terminé.
Commandes nettoyées, réglages des tensions d’alimentations, des courant de repos et offsets faits.
Terminé.

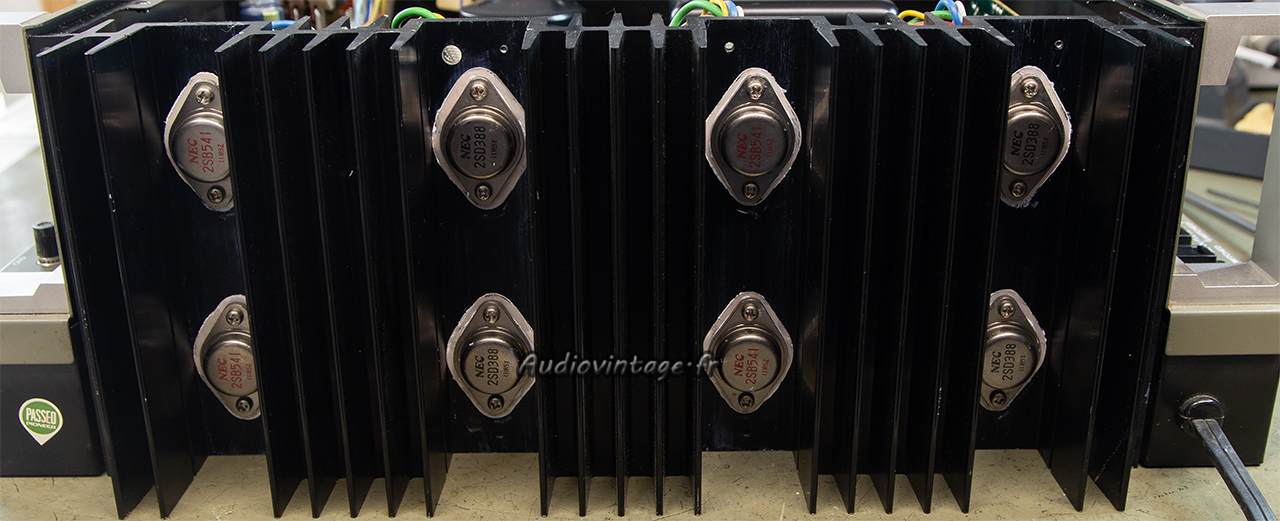

Pioneer SA-9500 : vue sur les dissipateurs.
Les connectiques étant disposées sur les côtés de l’appareil, l’arrière ne laisse voir que les transistors de puissances protégés par des grilles.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

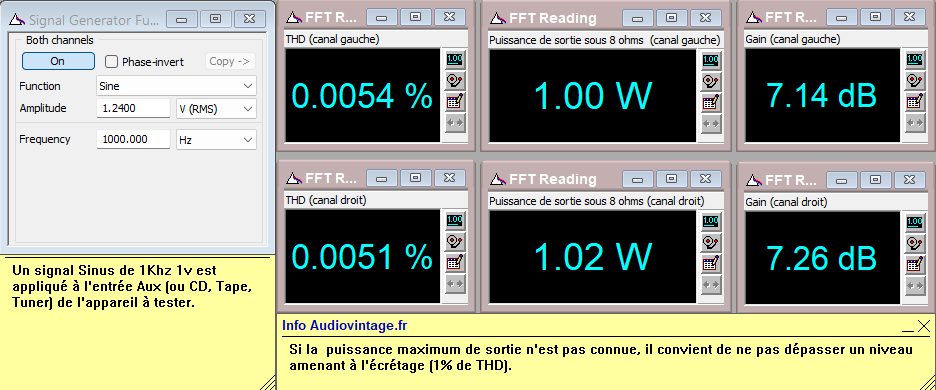

Pioneer SA-9500 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

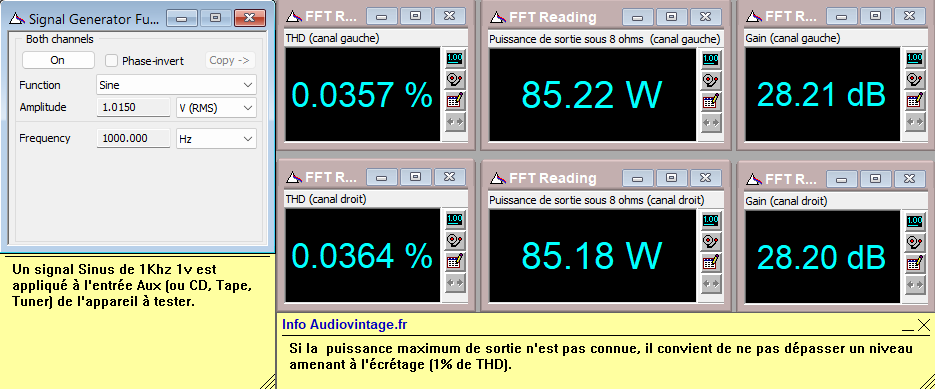

Pioneer SA-9500 : distorsion-a-2x85w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

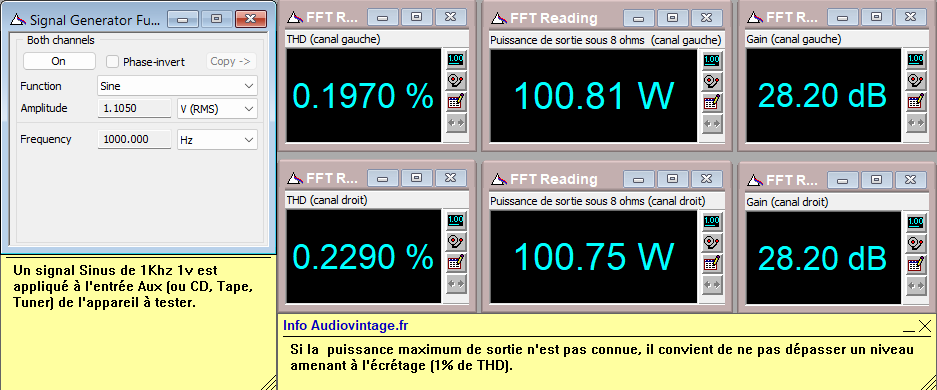

Pioneer SA-9500 : distorsion-a-2x100w-sous-8-ohms-entree-aux-tone-defeat
Et largement capable d’atteindre 2x100w sous 8 ohms.

Pioneer SA-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat

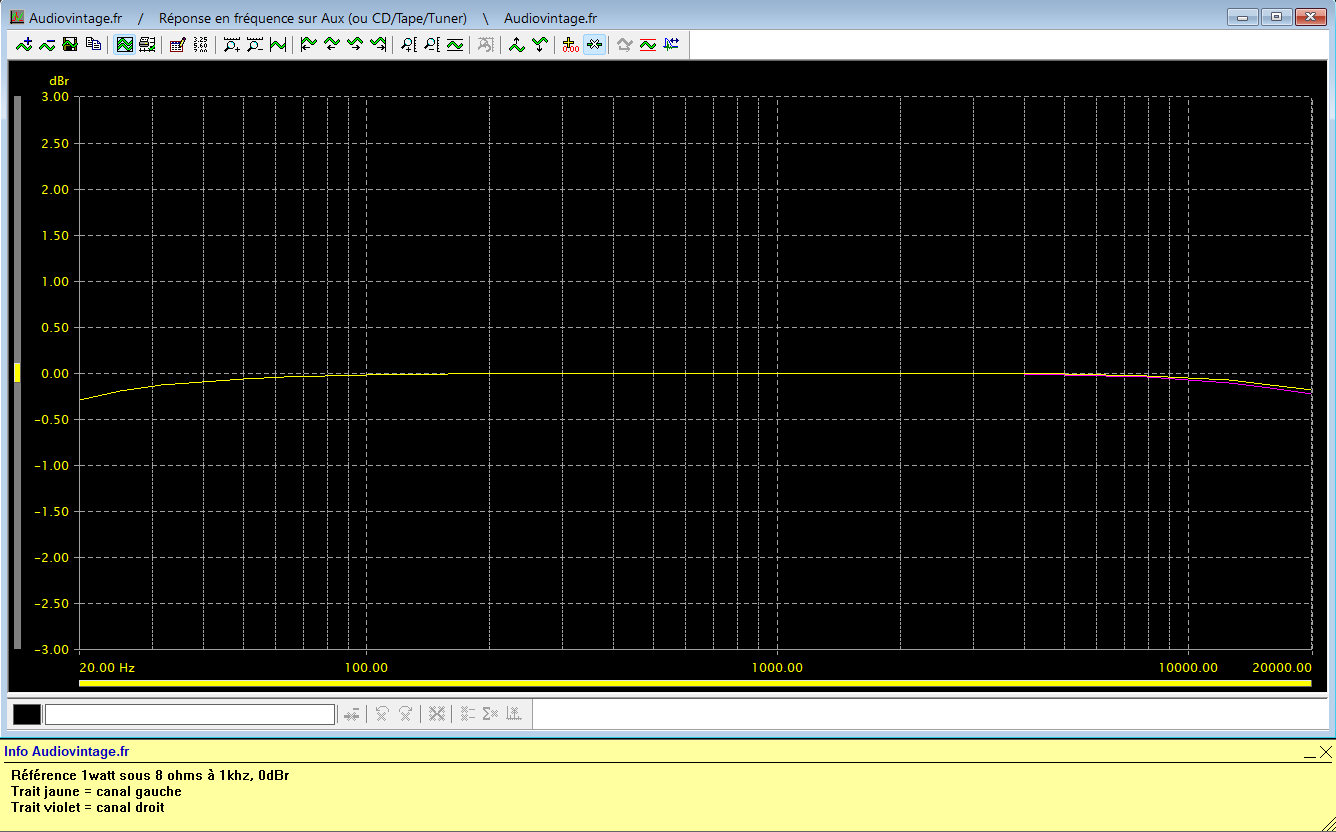

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

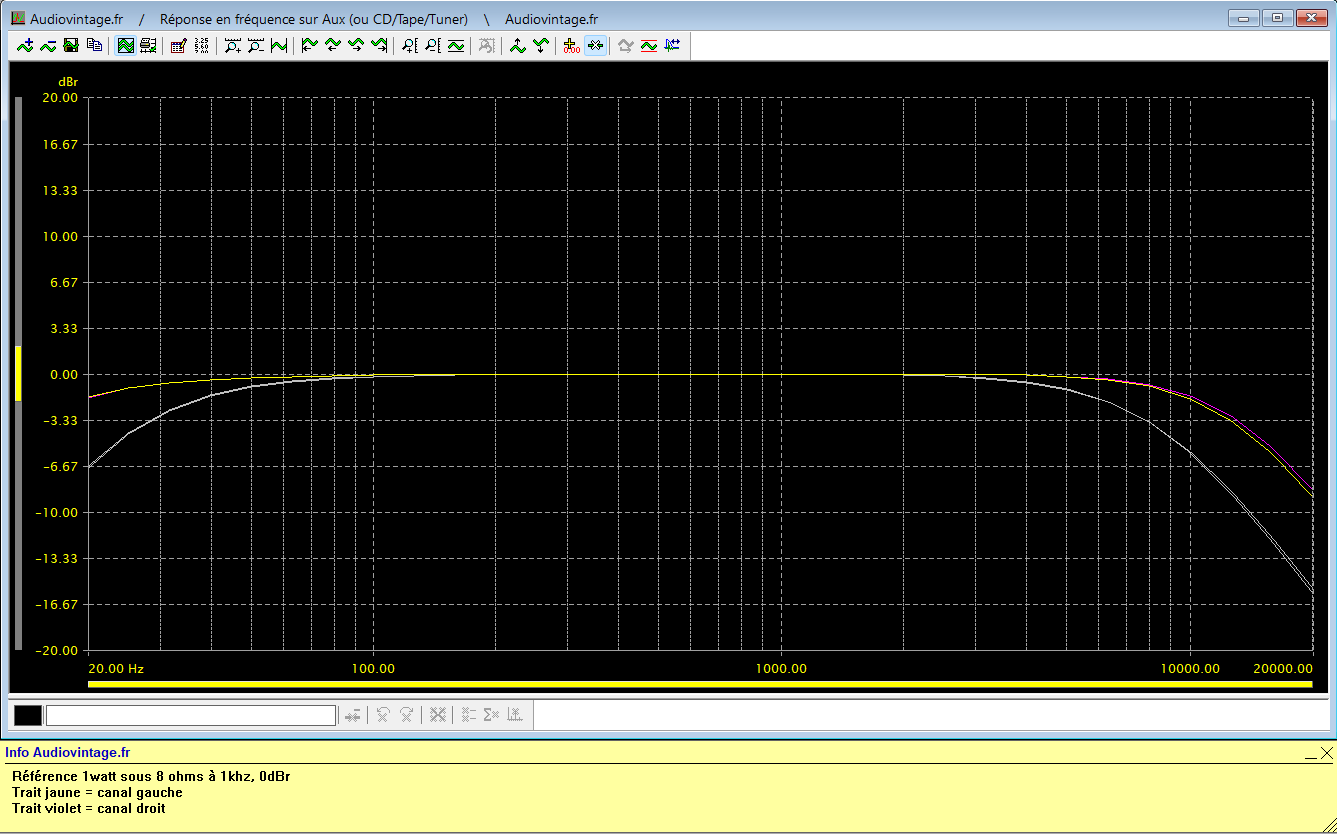

Pioneer SA-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-action-des-filtres
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres.

Pioneer SA-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi-200hz-4khz

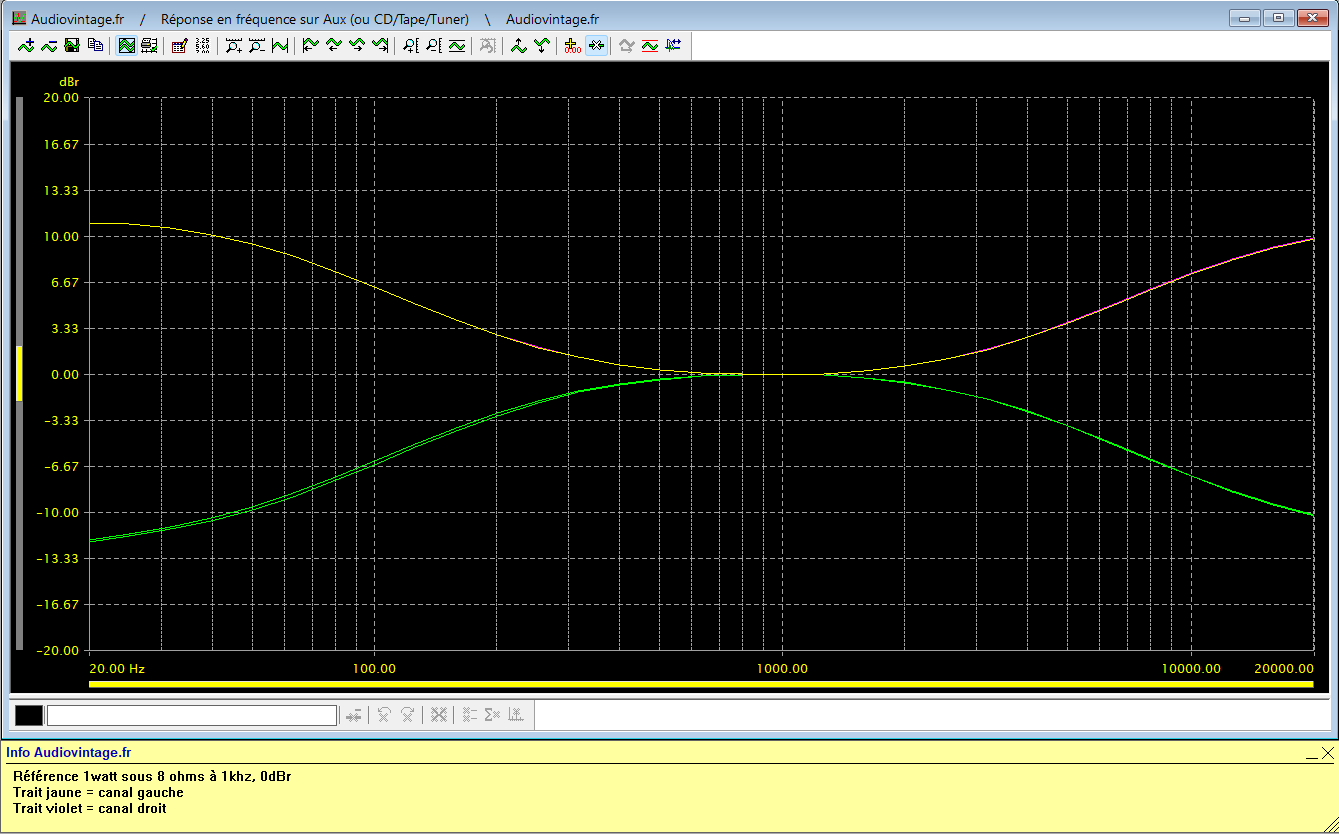

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Pioneer SA-9500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-9500 : rapport-signal-bruit-a-2x85w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x85w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Pioneer SA-9500 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat

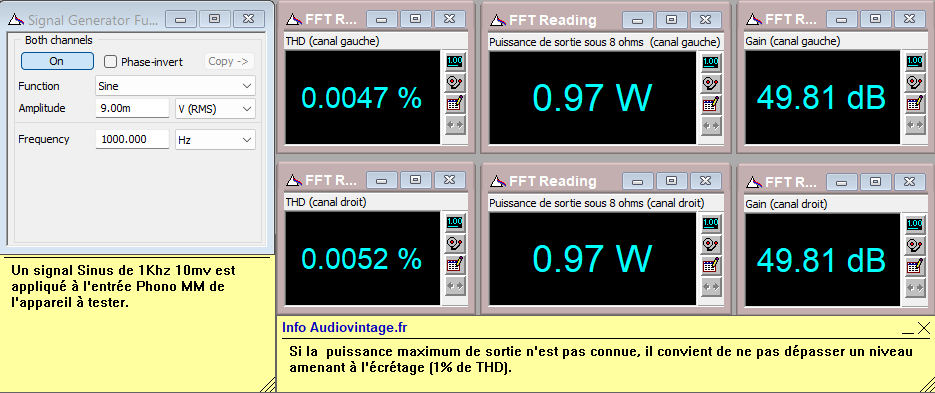

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

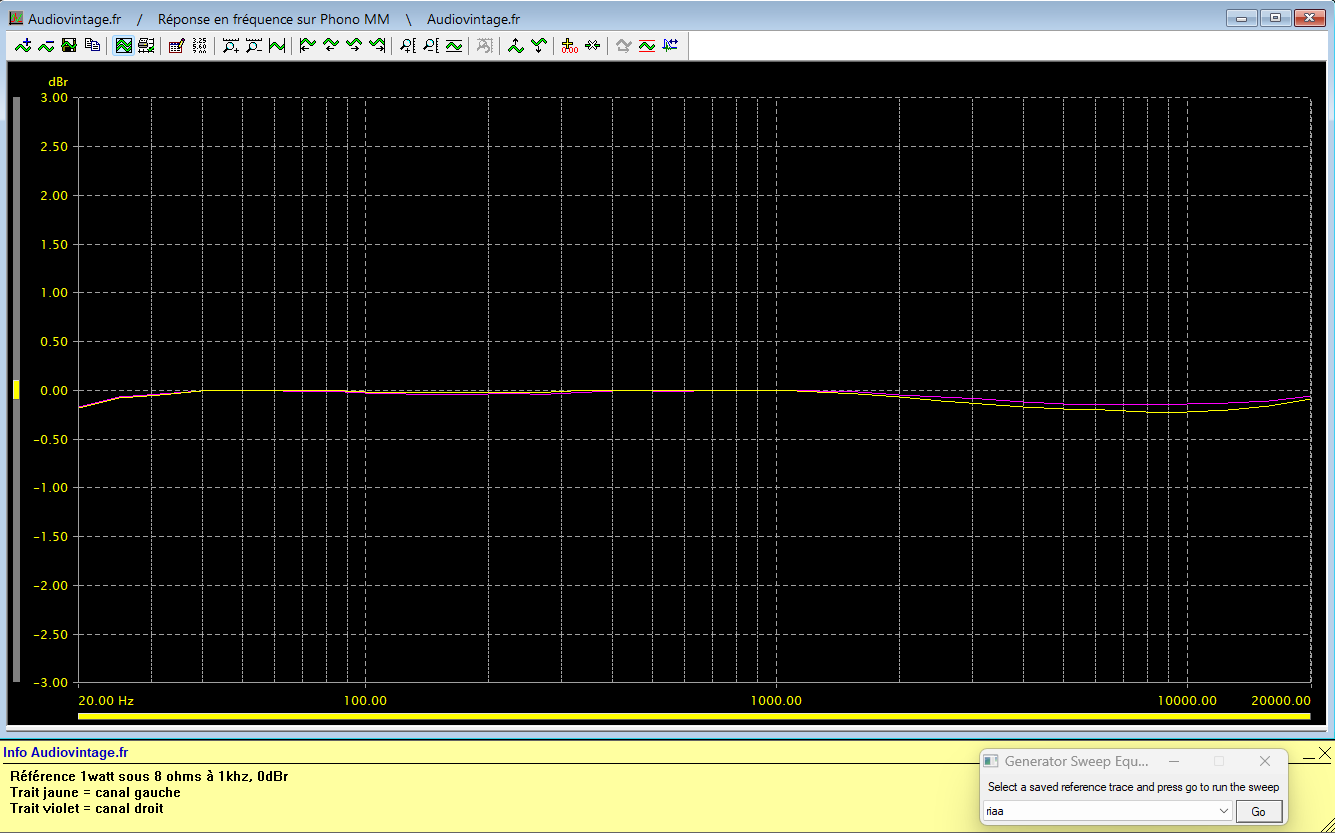

Pioneer SA-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Pioneer SA-9500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Pioneer SA-9500 : rapport-signal-bruit-a-2x85w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x85w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Pioneer SA-9500 : signal-carre-a-100hz
Pioneer SA-9500 : signal-carre-a-1khz
Pioneer SA-9500 : signal-carre-a-10khz
Pioneer SA-9500 : temps-de-montee-a-10khz

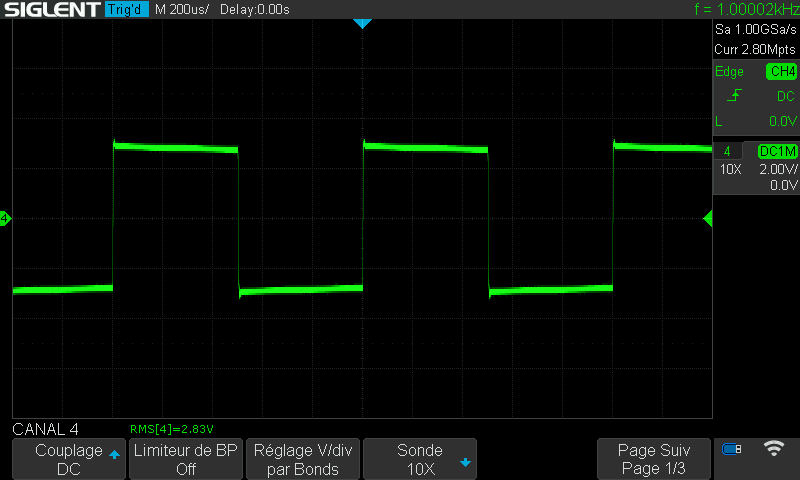

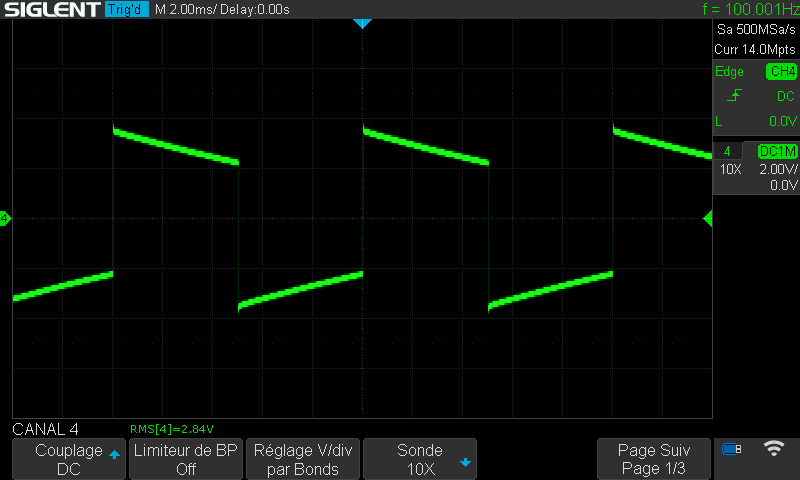

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
