Sansui AU-317 II

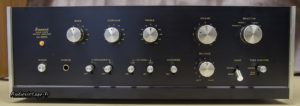

Sansui AU-317 II : classique.
Le propriétaire se plaint d’un canal quasiment inaudible, ce Sansui AU-317 II va avoir droit à une remise à niveau complète.

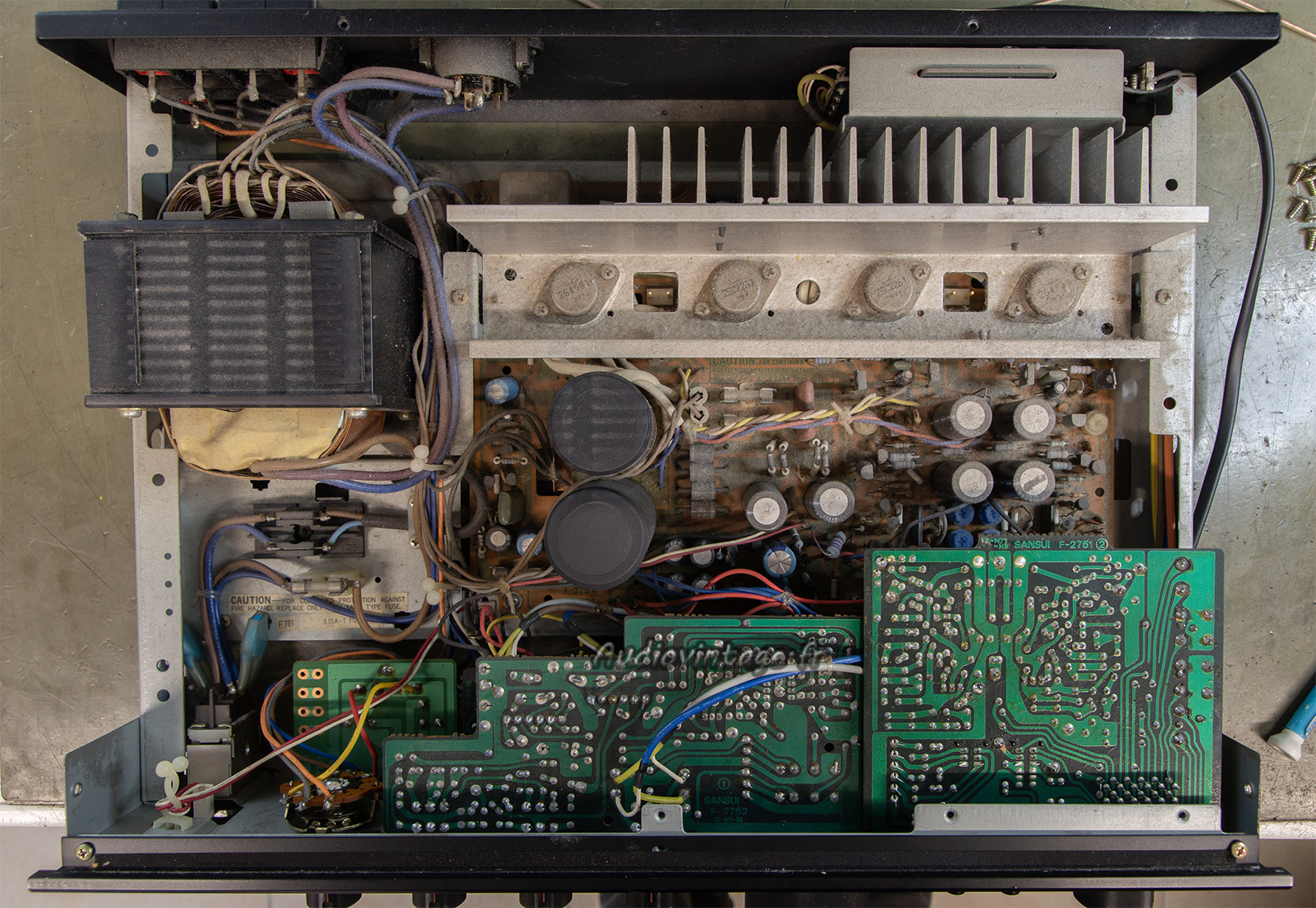

Sansui AU-317 II : à son arrivée.
Un peu de poussière. Je constate le souci précisé par le propriétaire, mélange de mauvais contacts dans les commandes, de soudures fatiguées et de résistances fusibles ayant fortement dérivées.

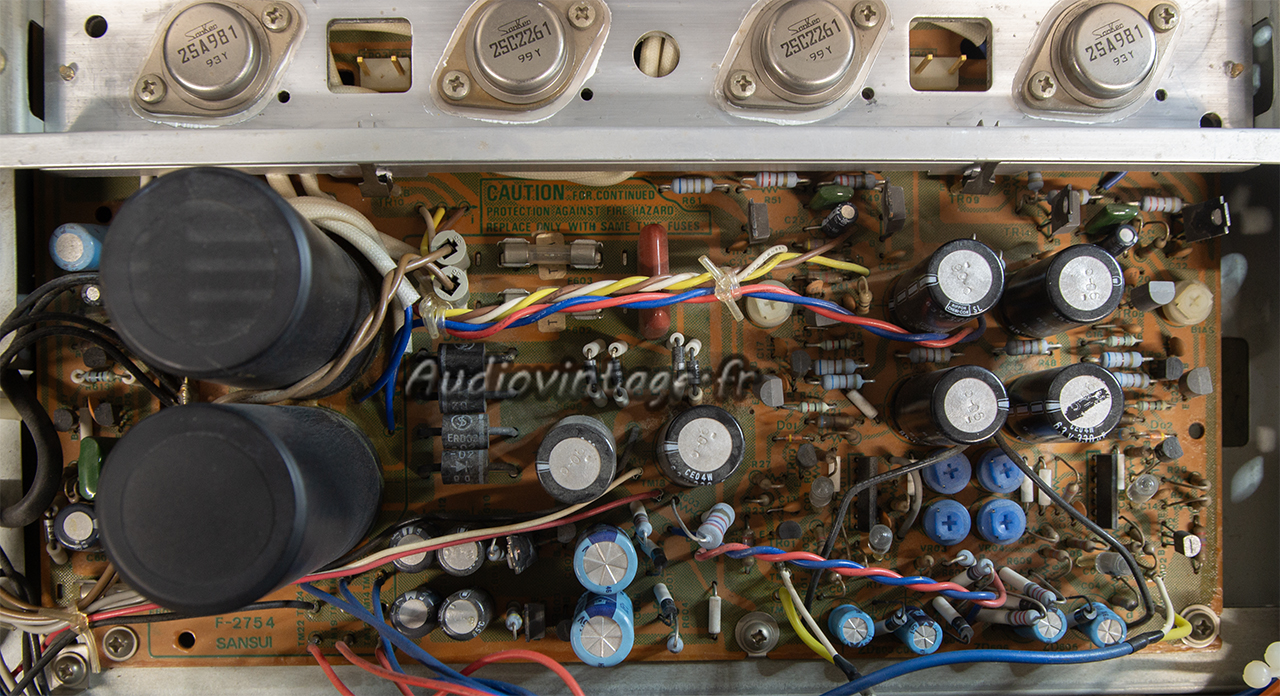

Sansui AU-317 II : circuit principal à réviser mais micas neufs et graisse fraiche déjà en place.
Le circuit principal. J’ai déjà procédé à un bon nettoyage et au remplacement de micas et graisses sous les transistors de puissances.

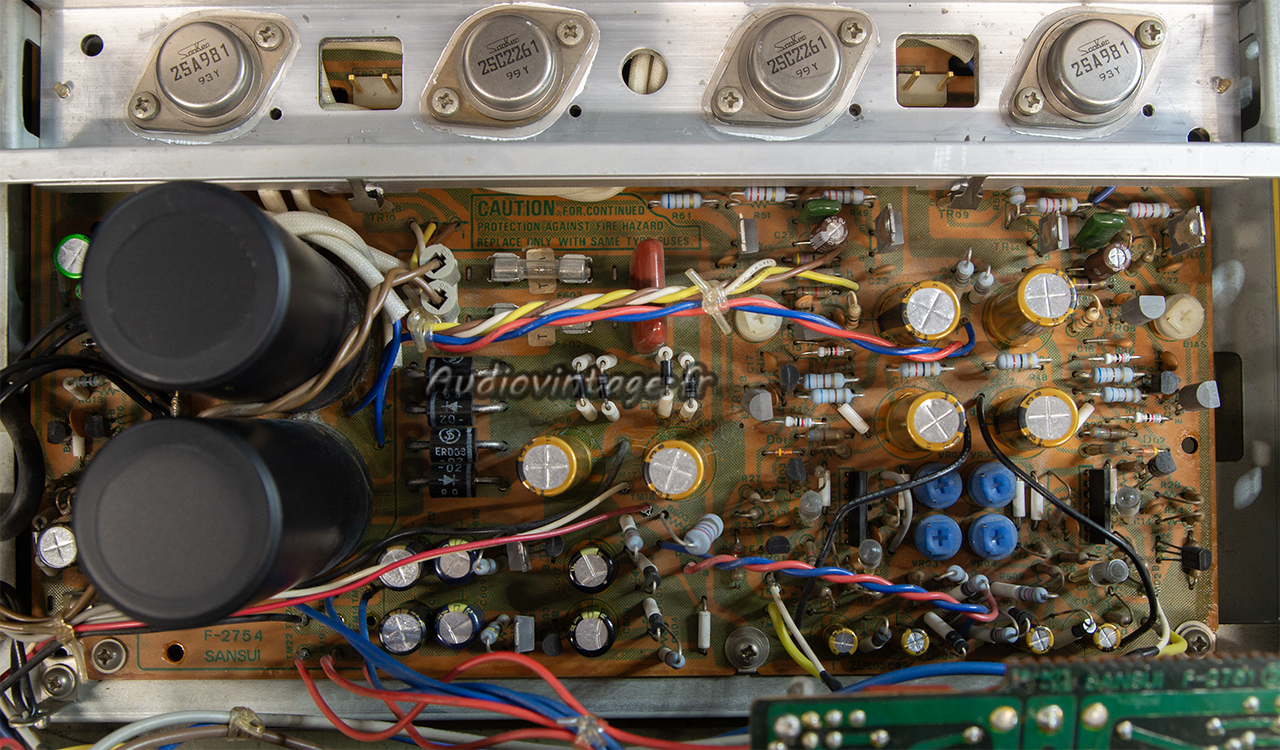

Sansui AU-317 II : circuit principal révisé.
Condensateurs chimiques remplacés, tout comme les résistances fusibles et certains transistors. Dessous, des soudures en mauvais état sont refaites.
Caché derrière le radiateur, le relais à été retiré et ses contacts désoxydés.

Sansui AU-317 II : étage phono à réviser.
Le circuit supportant en autre chose, l’étage phono.

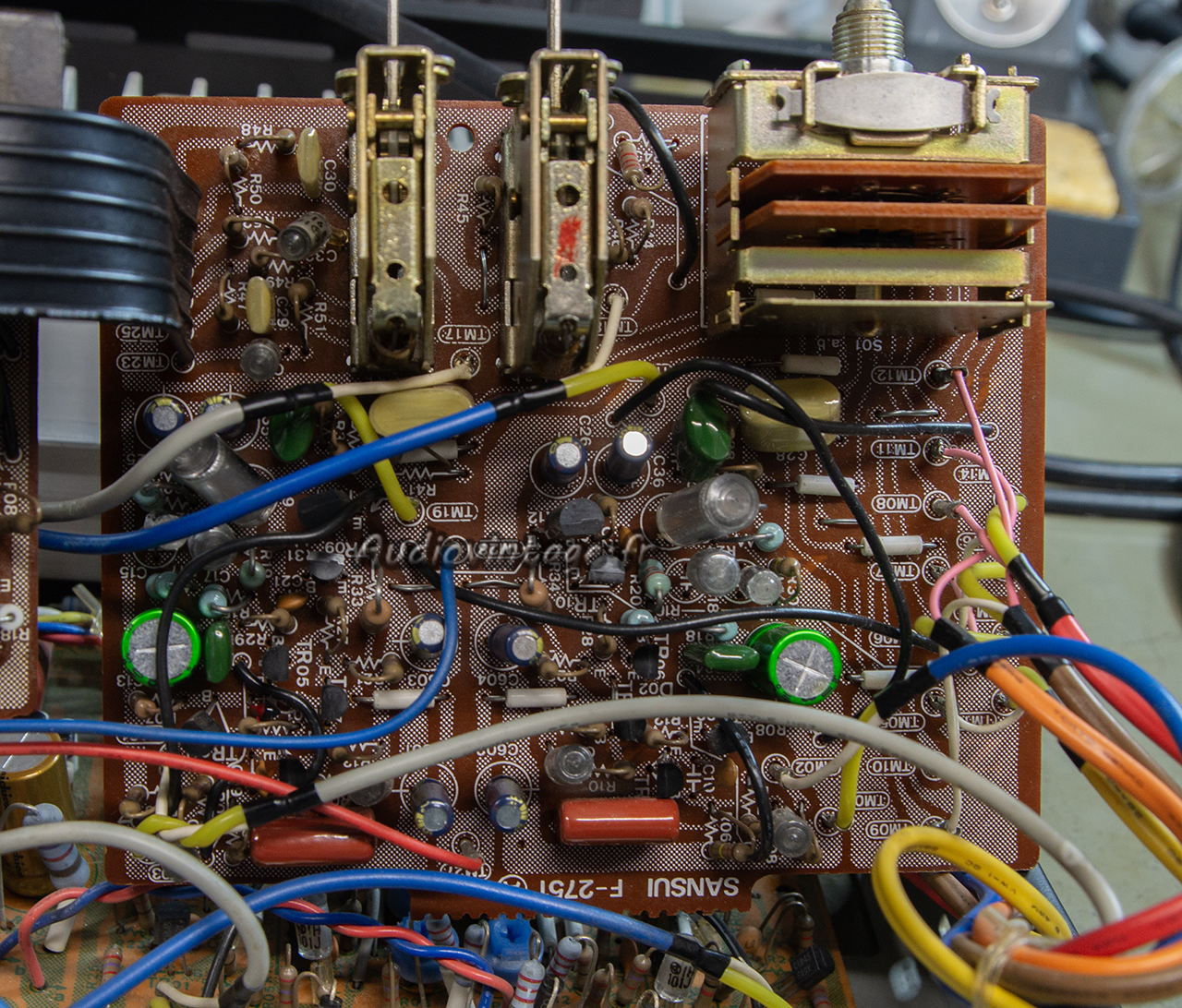

Sansui AU-317 II : étage phono révisé.
Tous les condensateurs chimiques sont remplacés ainsi que certains transistors.

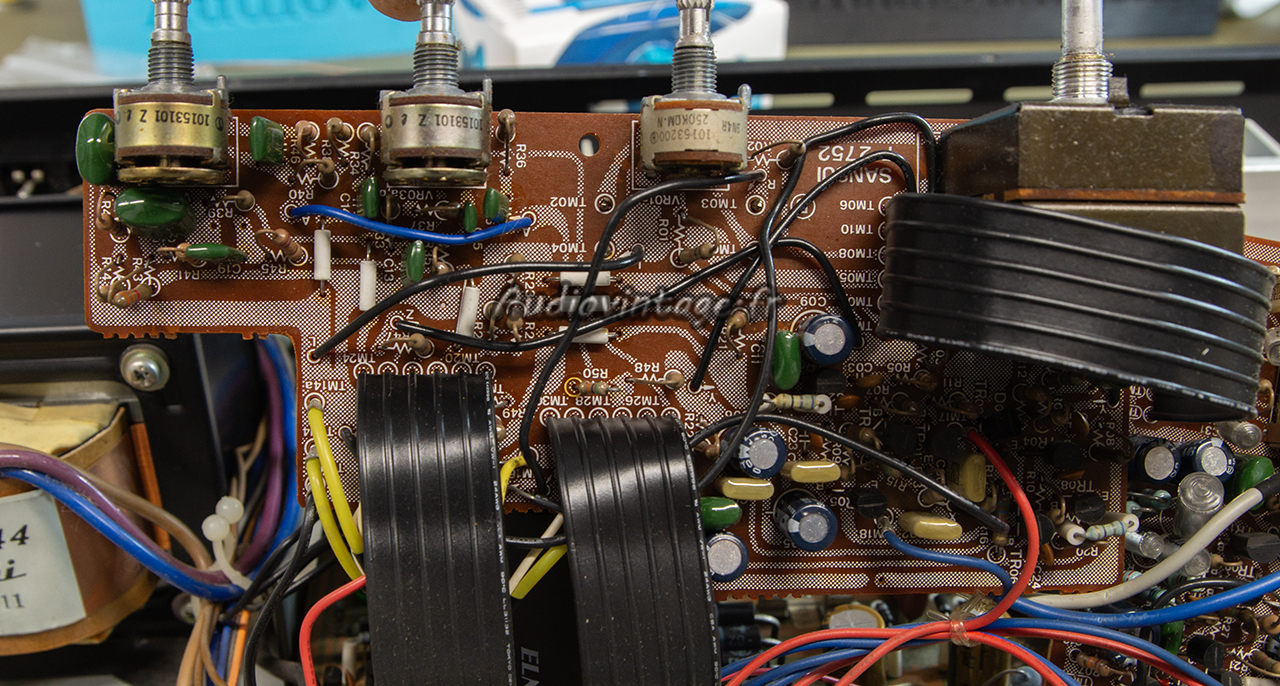

Sansui AU-317 II : circuit de tonalité à revoir.
Le circuit de tonalité.

Sansui AU-317 II : circuit de tonalité révisé.
Intervention identique avec en plus le remplacement de deux résistances fusibles.

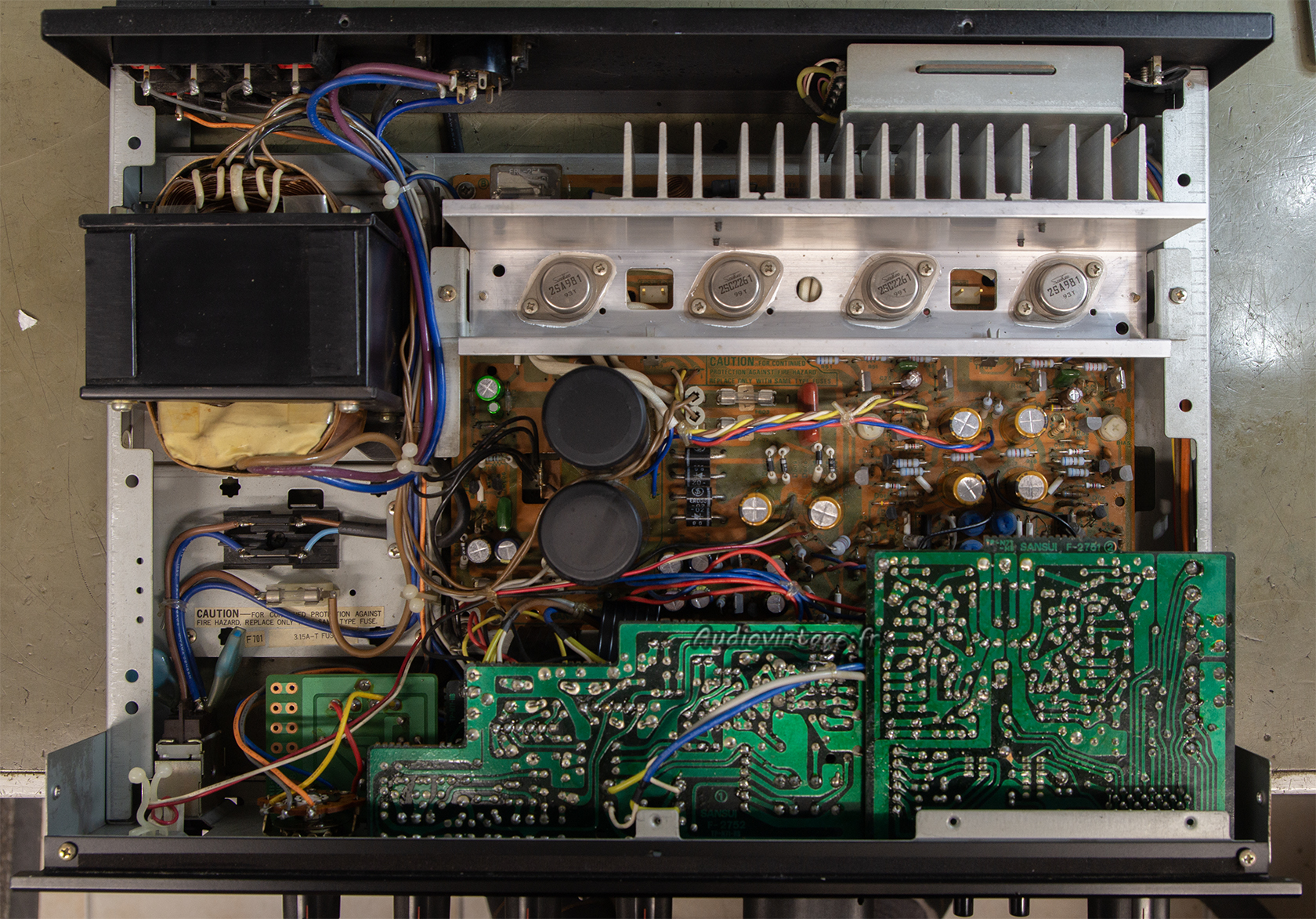

Sansui AU-317 II : terminé.
Commandes nettoyées, Bais et offsets ajustés. Terminé.

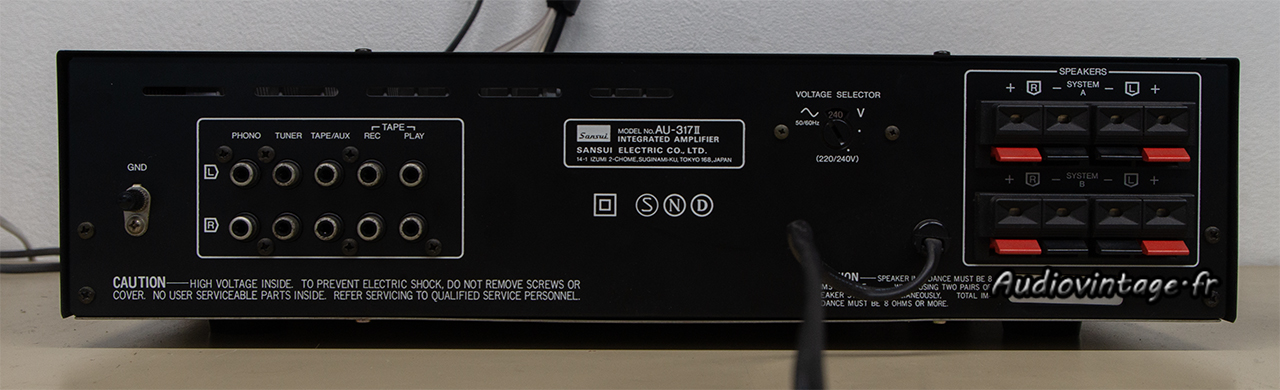

Sansui AU-317 II : connectique.
Connectique.

Les mesures sur entrée Aux :

Sansui AU-317 II : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-317 II : distorsion-a-2x60w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x38w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-317 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-317 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

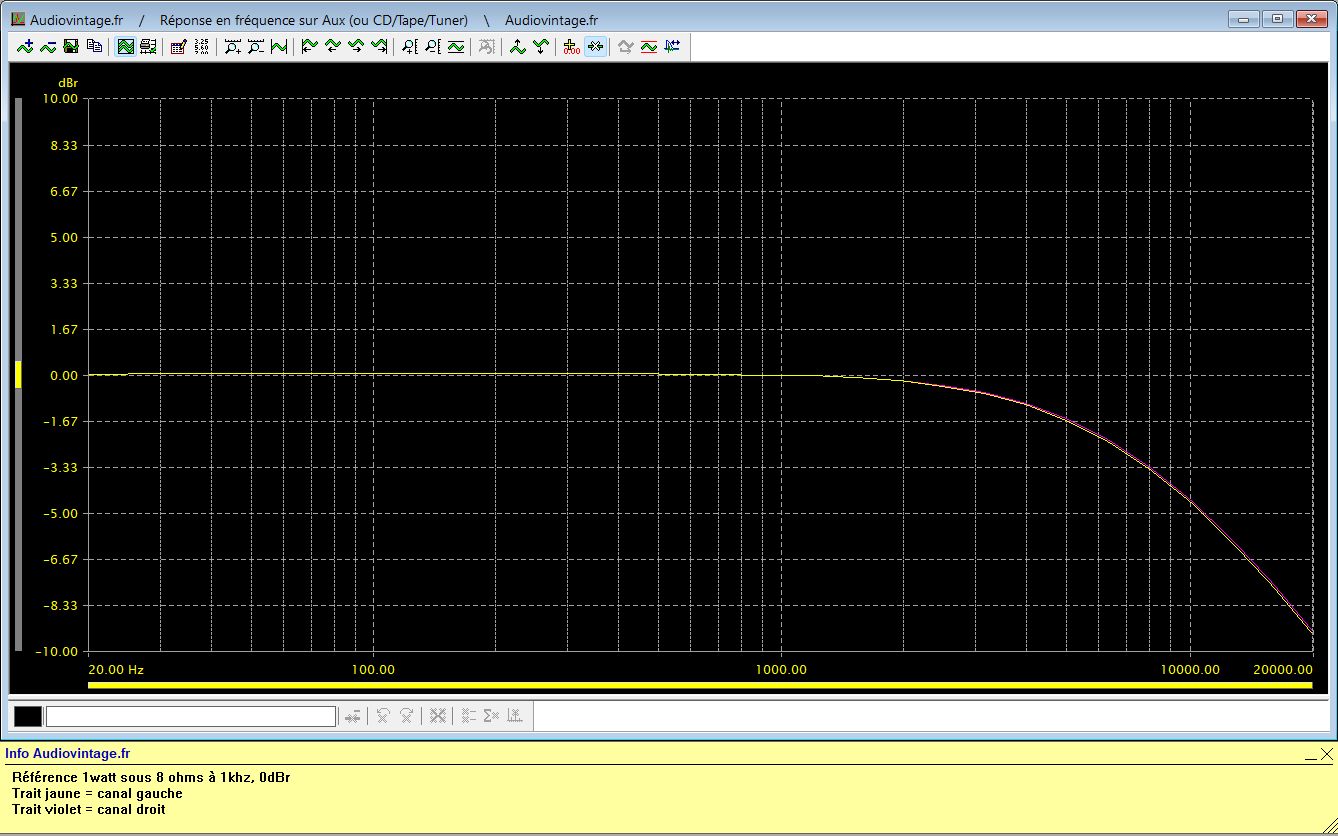

Sansui AU-317 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtre-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre activé.

Sansui AU-317 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Sansui AU-317 II : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-317 II : rapport-signal-bruit-a-2x60w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x60w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Sansui AU-317 II : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-317 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-317 II : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-317 II : rapport-signal-bruit-a-2x60w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x60w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Sansui AU-317 II : signal-carre-a-100hz
Sansui AU-317 II : signal-carre-a-1khz
Sansui AU-317 II : signal-carre-a-10khz

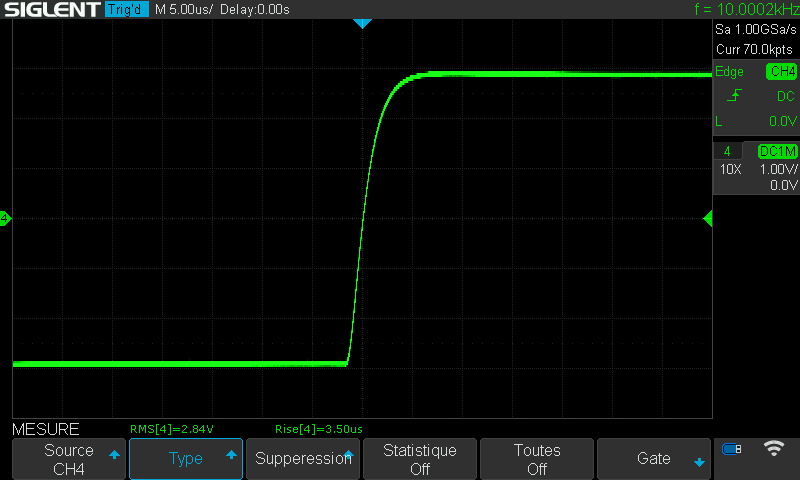

Sansui AU-317 II : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

Et si vous faisiez réparer et/ou réviser votre Sansui ? : L’atelier Audiovintage
