Sansui AU-101

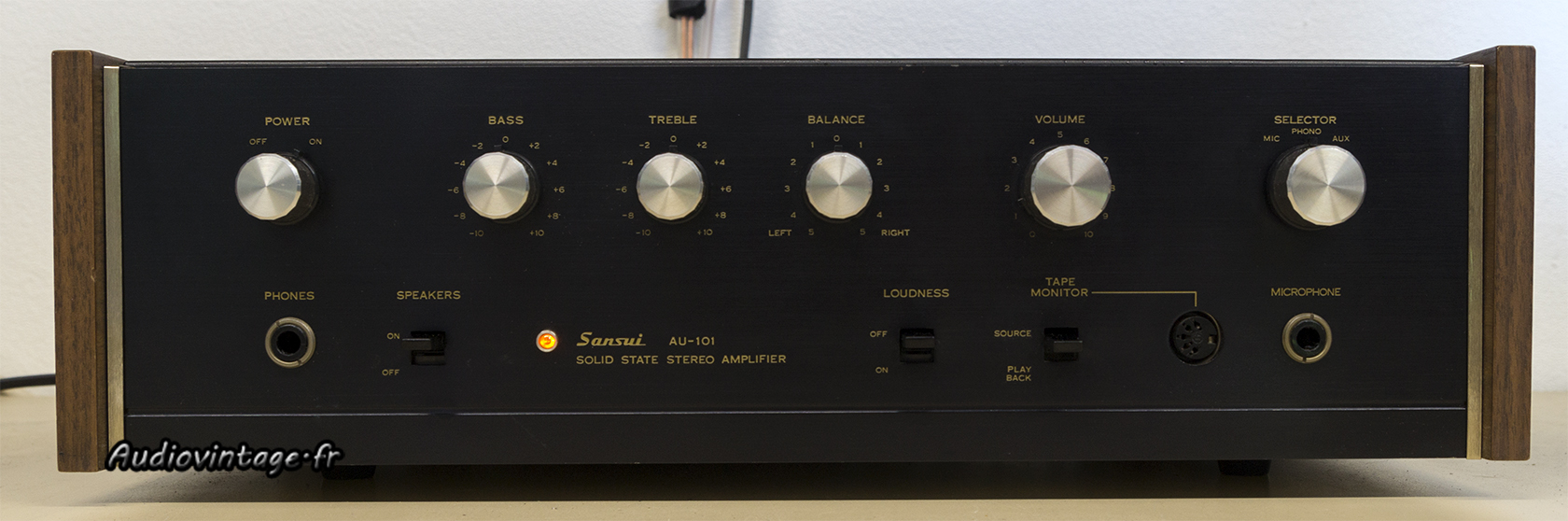

Sansui AU-101 : petit modèle mais déjà une jolie présentation.
Encore du Sansui chez Audiovintage avec la remise en état du petit intégré AU-101.

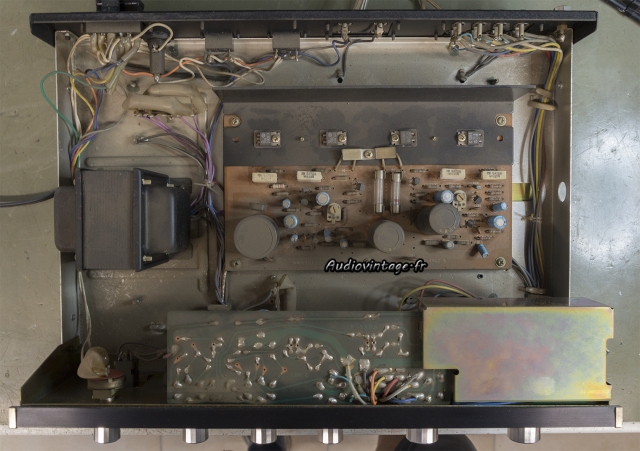

Sansui AU-101 : à son arrivée.
Il est en bel état avec peu de marques, entièrement d’origine mais très poussiéreux. Il ne fonctionne pas très bien, avec la perte régulière d’un canal.
Cet exemplaire embarque de nombreux petits transistors problématiques avec l’âge, ainsi que les traditionnels condensateurs chimiques ayant fortement dérivés.

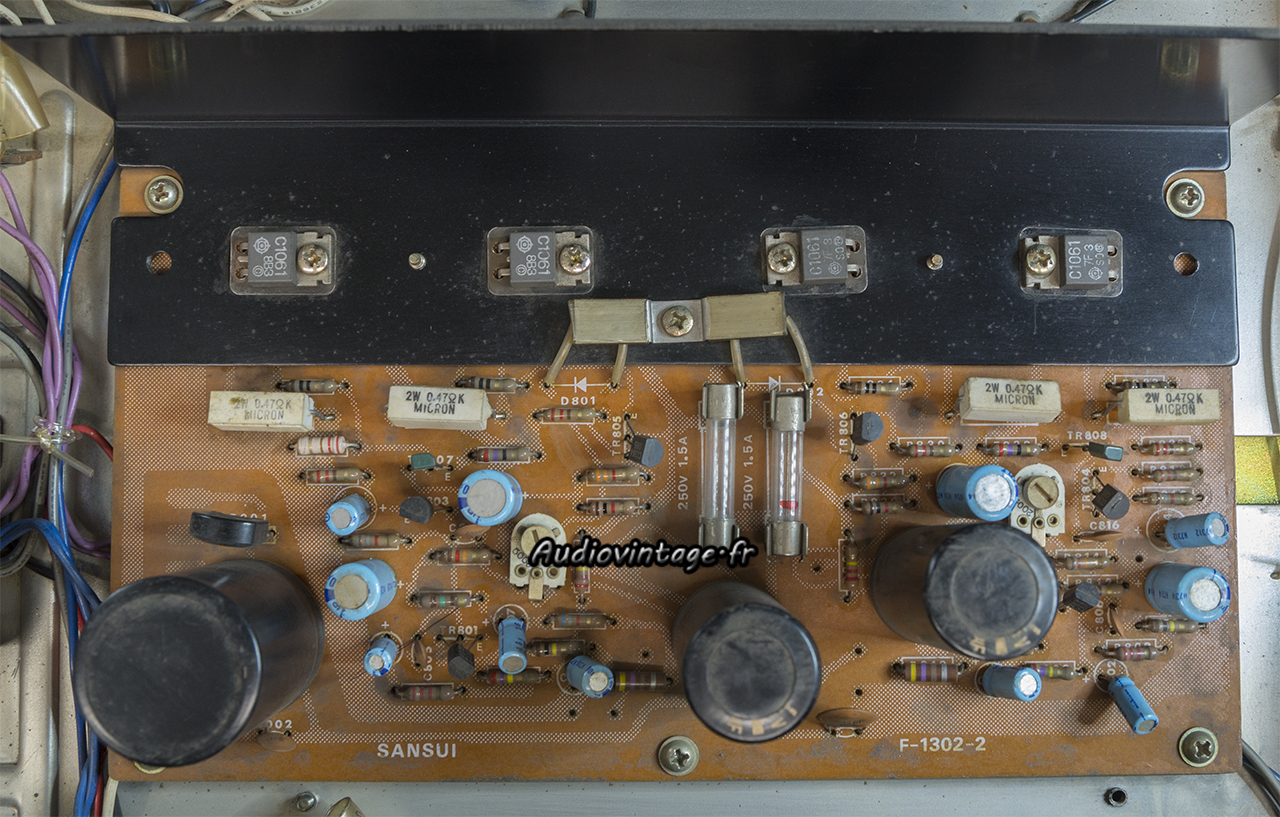

Sansui AU-101 : circuit principal à réviser.
Un petit coup de pinceau et d’aspirateur plus tard, on y voit plus clair.
D’une génération plus récente que l’exemplaire présenté en juin de cette année, il dispose de résistances ajustables pour le réglage des courants de repos.

Sansui AU-101 : circuit principal révisé.
Tous les condensateurs chimiques sont remplacés, ainsi qu’une bonne partie des transistors. Les To-220 de « puissance » ont été retirés, testés, puis remontés sur des micas neufs et de la graisse fraiche.

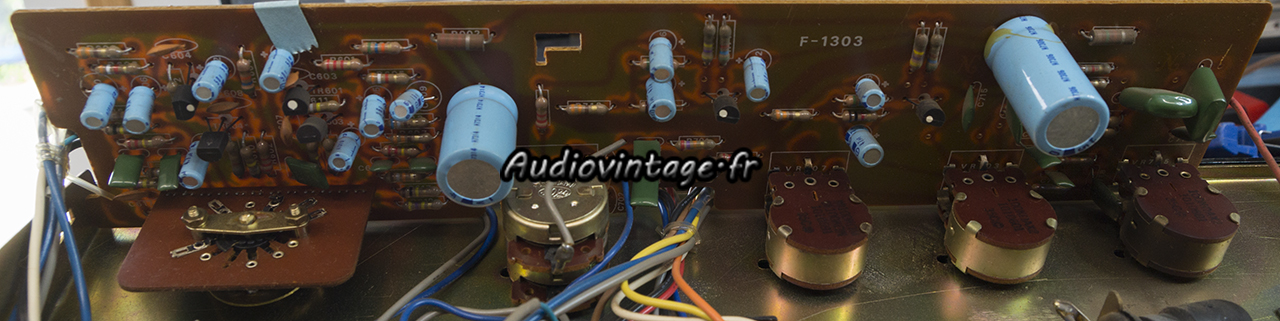

Sansui AU-101 : circuit tonalité/phono à revoir.

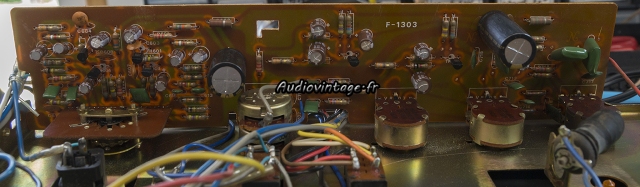

Le second circuit derrière la façade. Etages phono et tonalité.

Sansui AU-101 : circuit tonalité/phono révisé.
Tous les transistors et condensateurs chimiques ont été remplacés. Un gros nettoyage des commandes est également effectué.

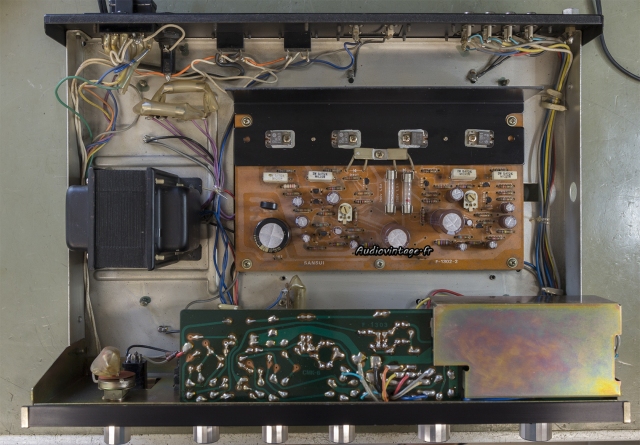

Sansui AU-101 : terminé.
Je remonte le tout. Les résistances ajustables des courants de repos sont désoxydées puis réglées. Terminé.

Sansui AU-101 : connectique.

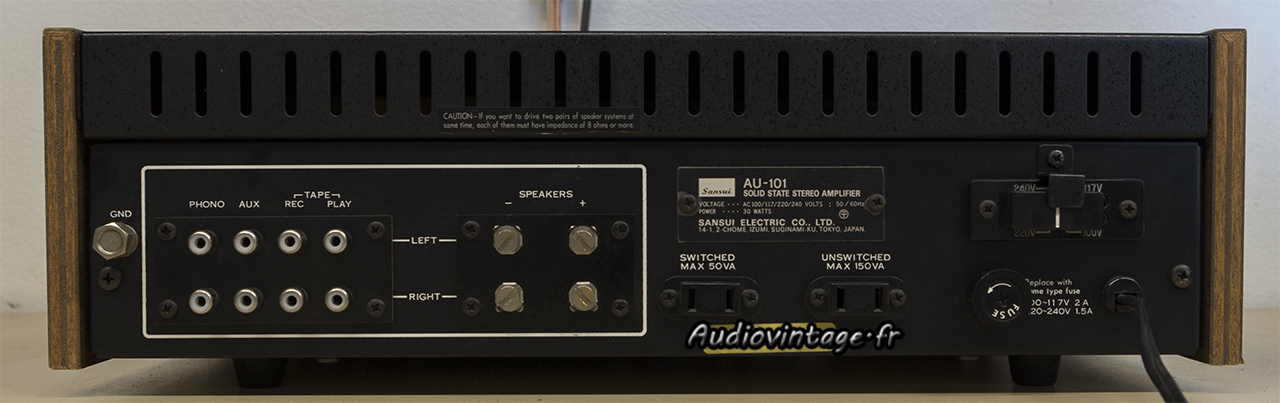

Connectique.

Les mesures sur entrée Aux :

Sansui AU-101 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Sansui AU-101 : distorsion-a-2x11w-sous-8-ohms-entree-aux
Distorsion relevée à 2x11w sous 8 ohms.

Sansui AU-101 : IMD-a-2x1w-sous-8-ohms-entree-aux

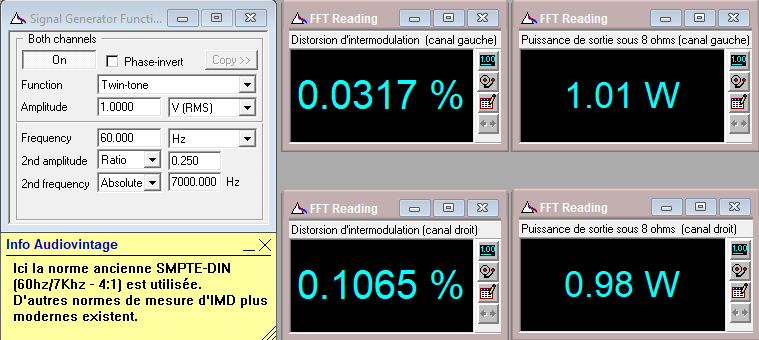

IMD à 2x1w sous 8 ohms, entrée aux.

Sansui AU-101 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux
Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée Aux.

Sansui AU-101 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Sansui AU-101 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Sansui AU-101 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-corecteurs-au-mini-puis-au-maxi

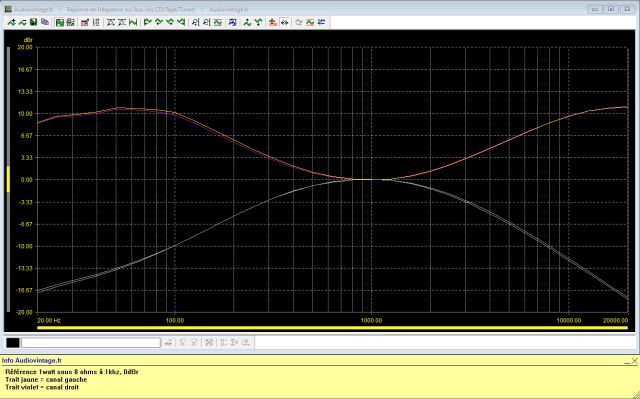

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Sansui AU-101 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Sansui AU-101 : rapport-signal-bruit-a-2x11w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x11w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Sansui AU-101 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Sansui AU-101 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono

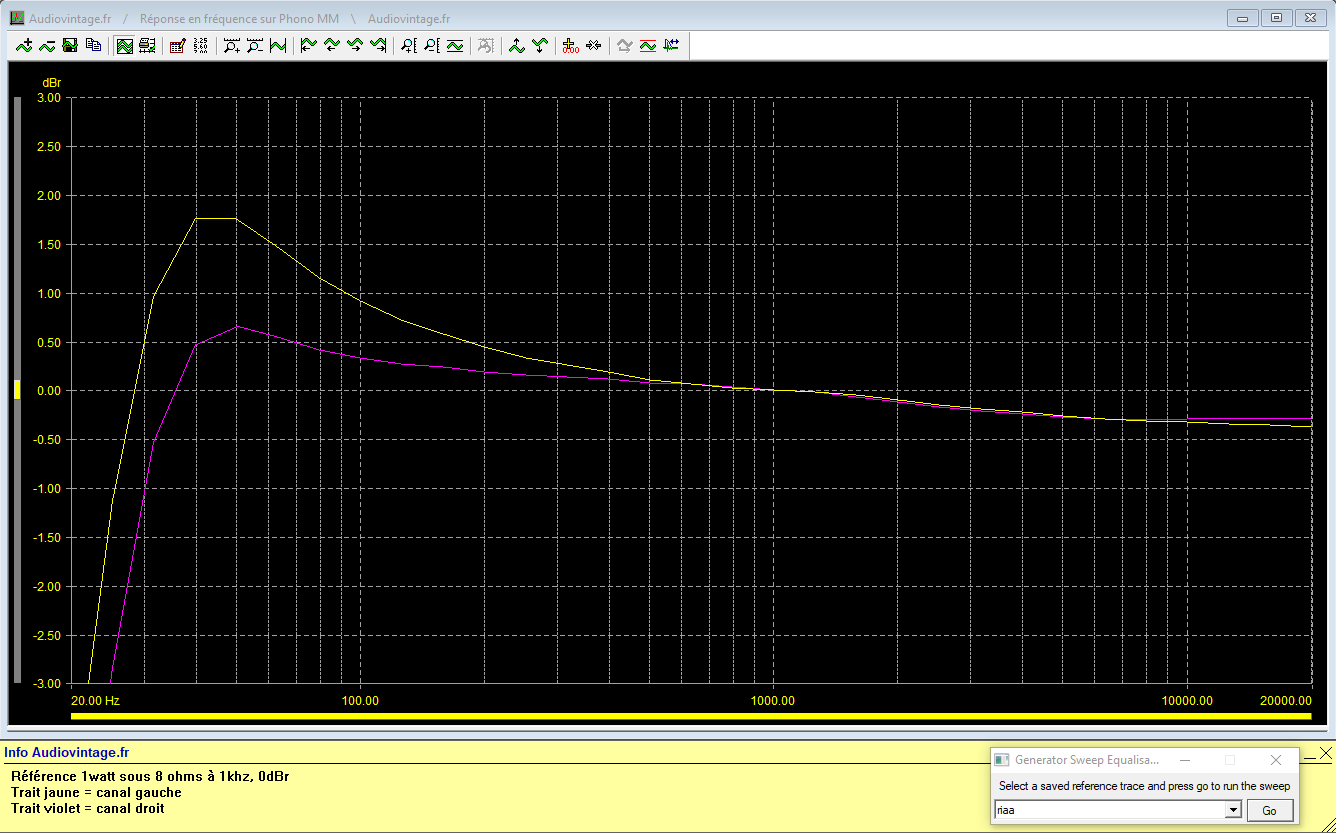

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Sansui AU-101 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Sansui AU-101 : rapport-signal-bruit-a-2x11w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x11w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Sansui AU-101 : signal-carre-a-100hz
Sansui AU-101 : signal-carre-a-1khz
Sansui AU-101 : signal-carre-a-10khz

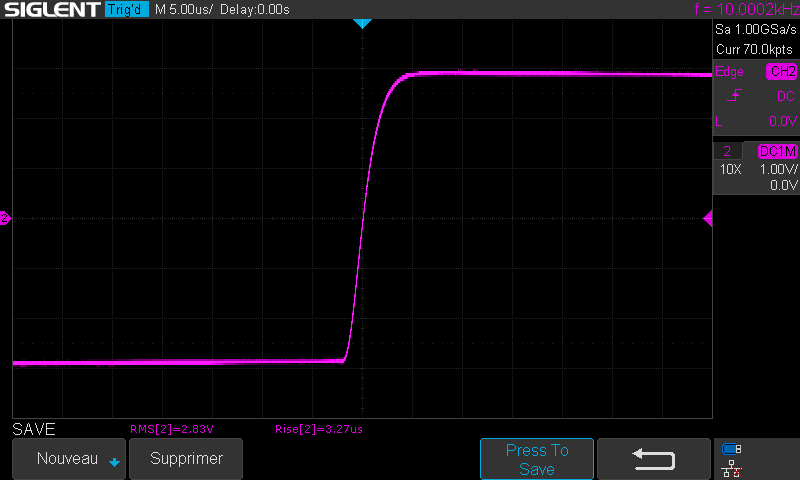

Sansui AU-101 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
