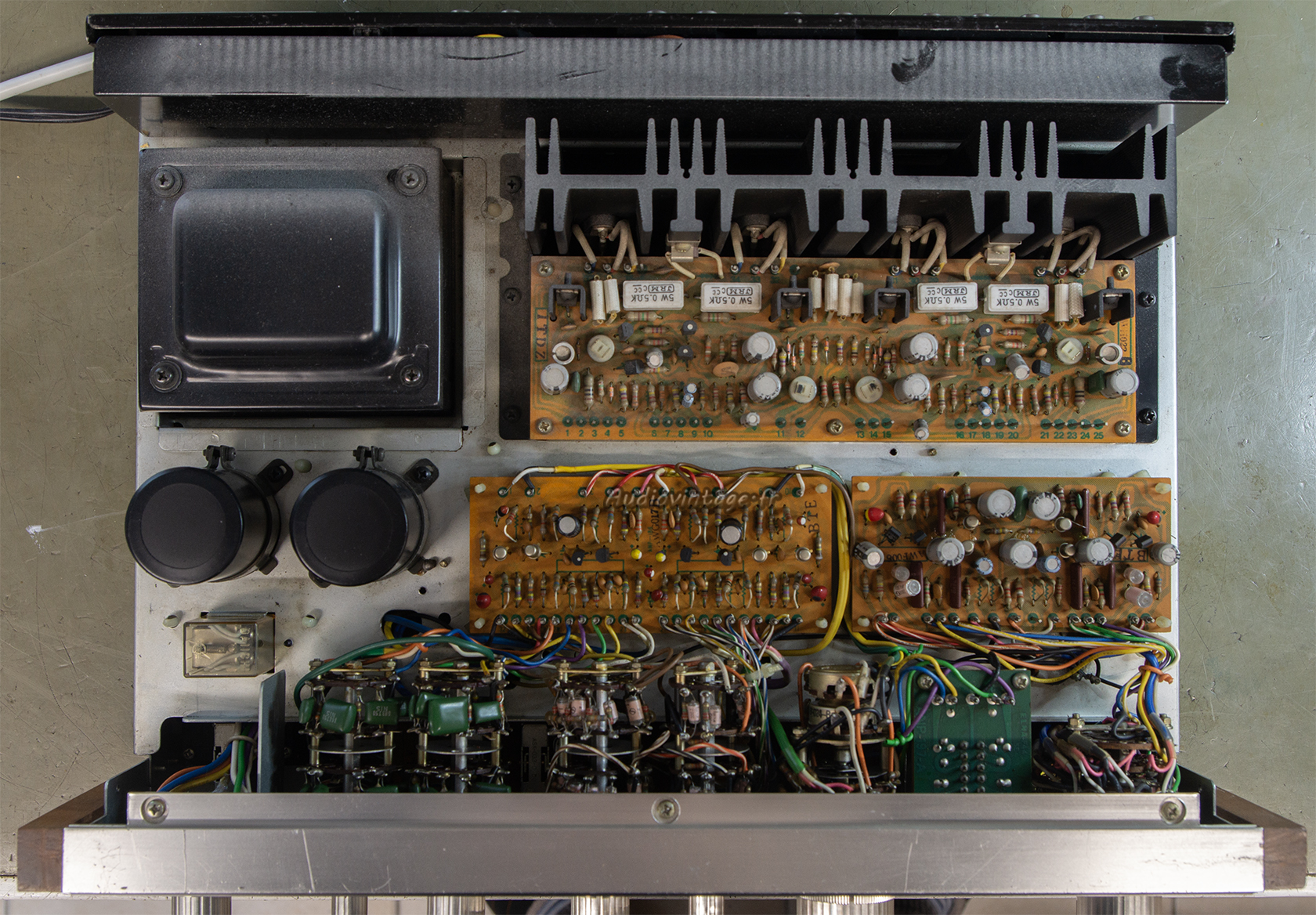

Un chouette Pioneer SA-8100 accueilli à l’atelier pour une cure de remise en forme.
Le Pioneer n’est pas en bonne forme, il crachouille fortement sur le canal gauche (section amplificateur). Ces machines sont farcies de petits transistors qui deviennent bruyants avec l’âge, une restauration complète est au programme.
Je note au passage une intervention récente avec la mise en place d’une led + résistance en guise de voyant « on ». Le fusible secteur n’a pas la valeur adéquate.

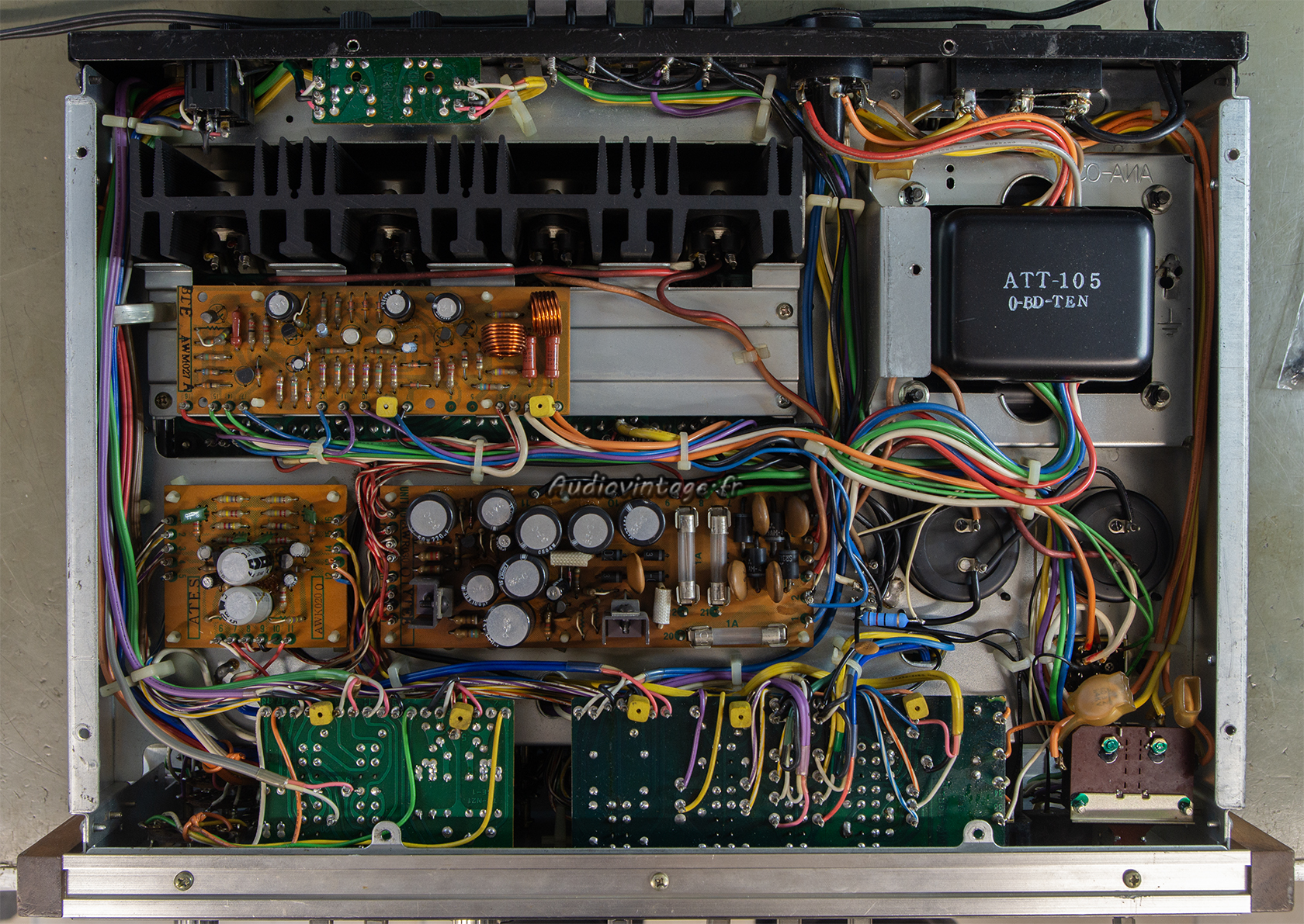

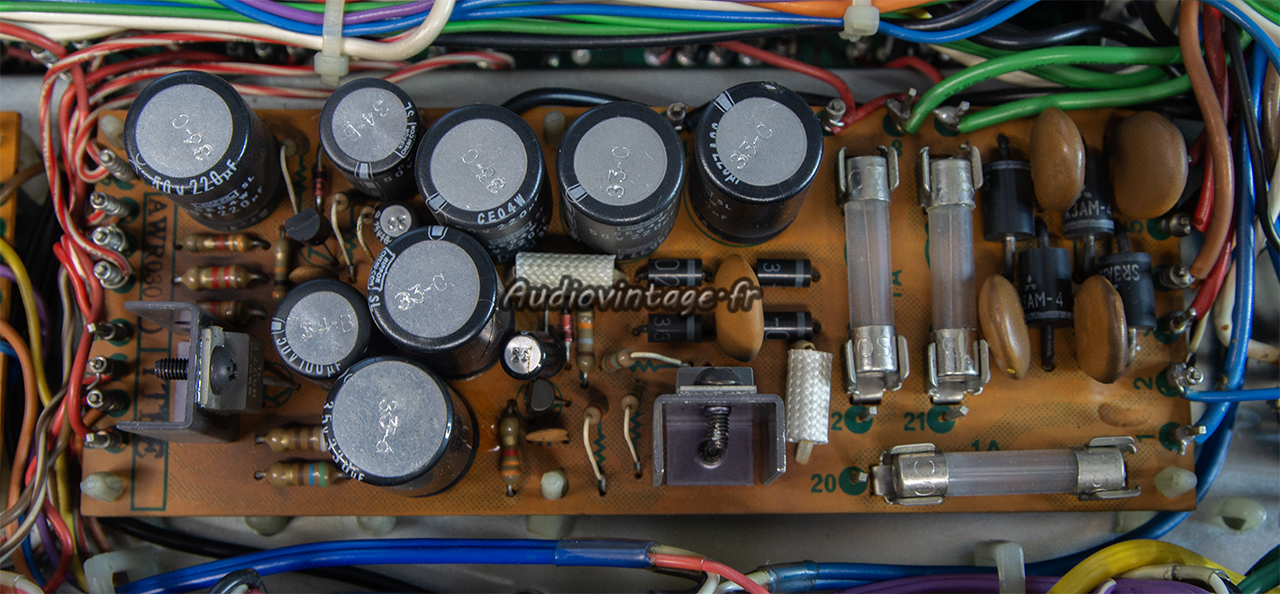

Le circuit d’alimentation.
Tous les condensateurs chimiques sont remplacés.

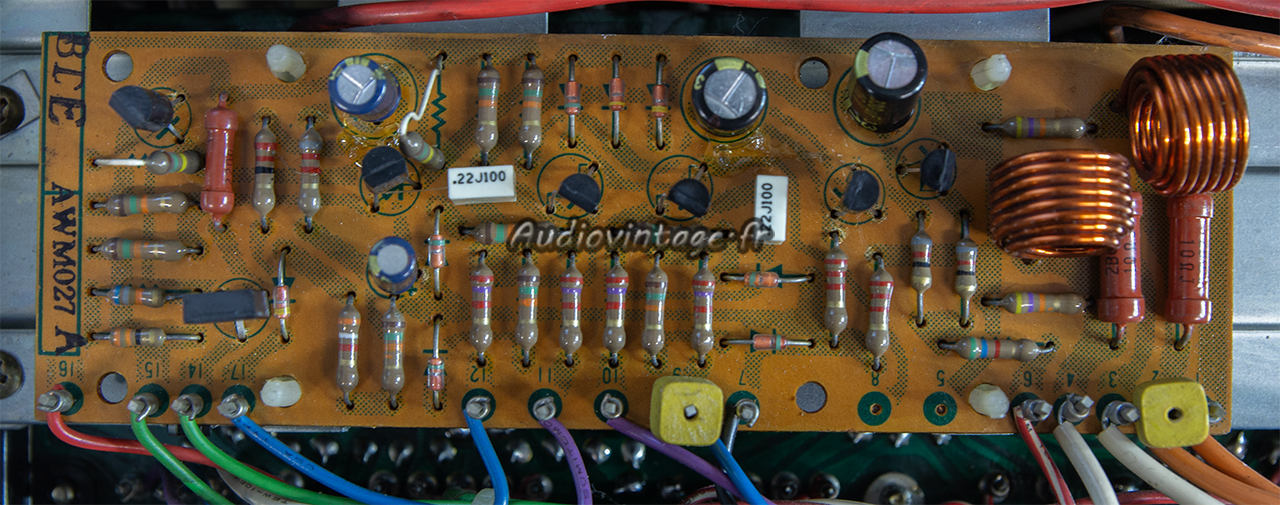

Le circuit « filtres ».
Condensateurs chimiques et transistors remplacés.

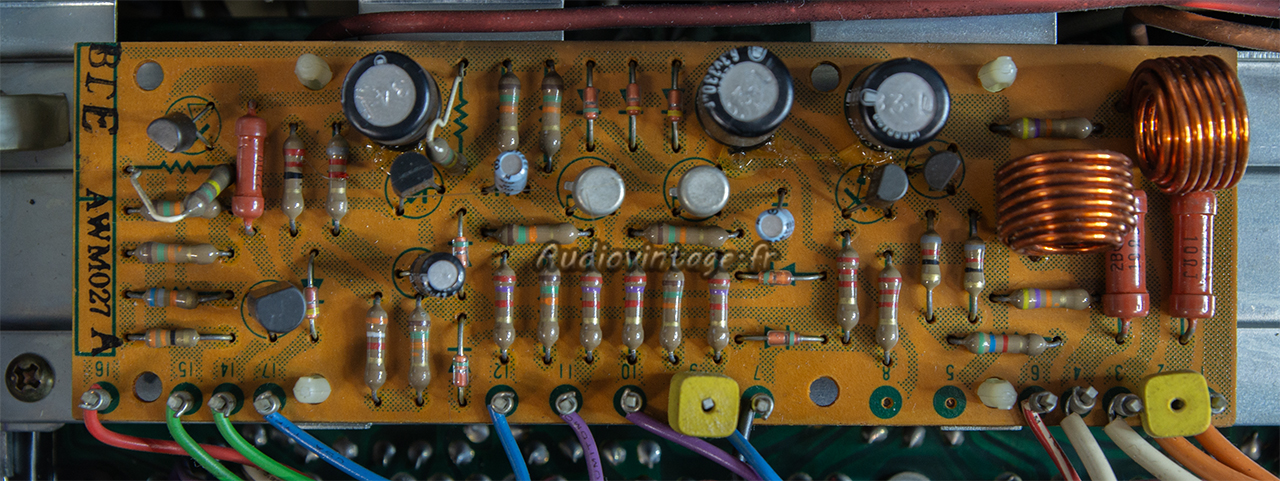

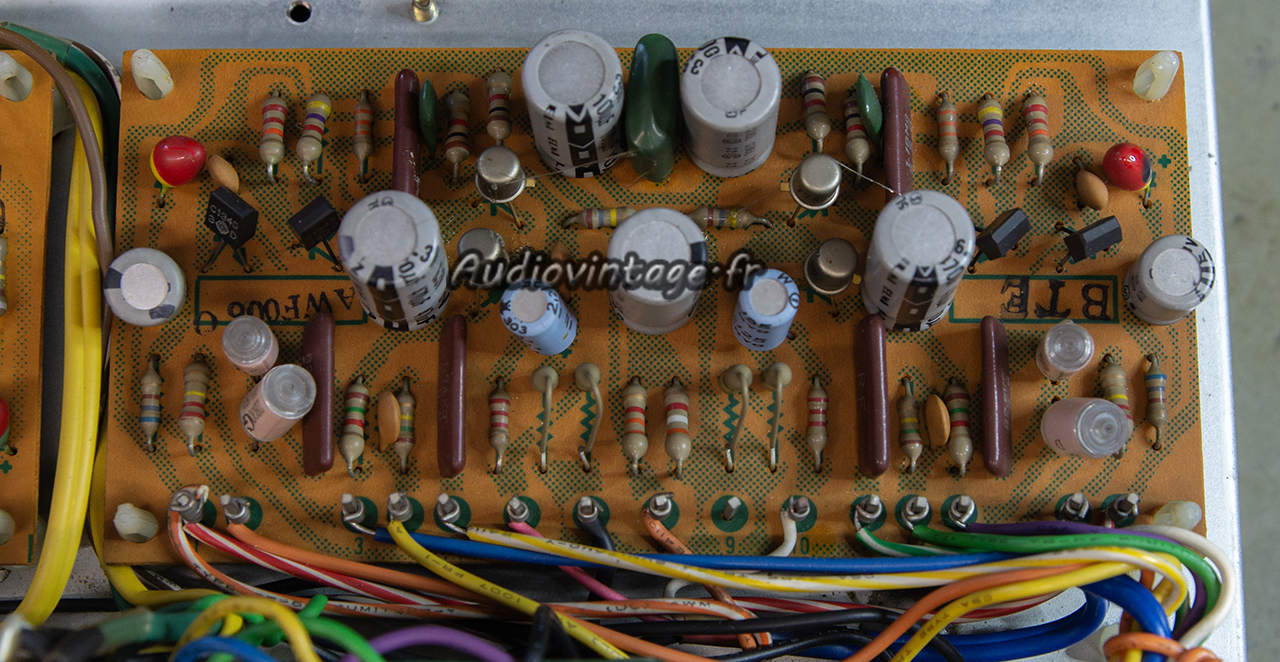

Le circuit de protection, qui peut être s’avérer très problématique dans cet appareil.

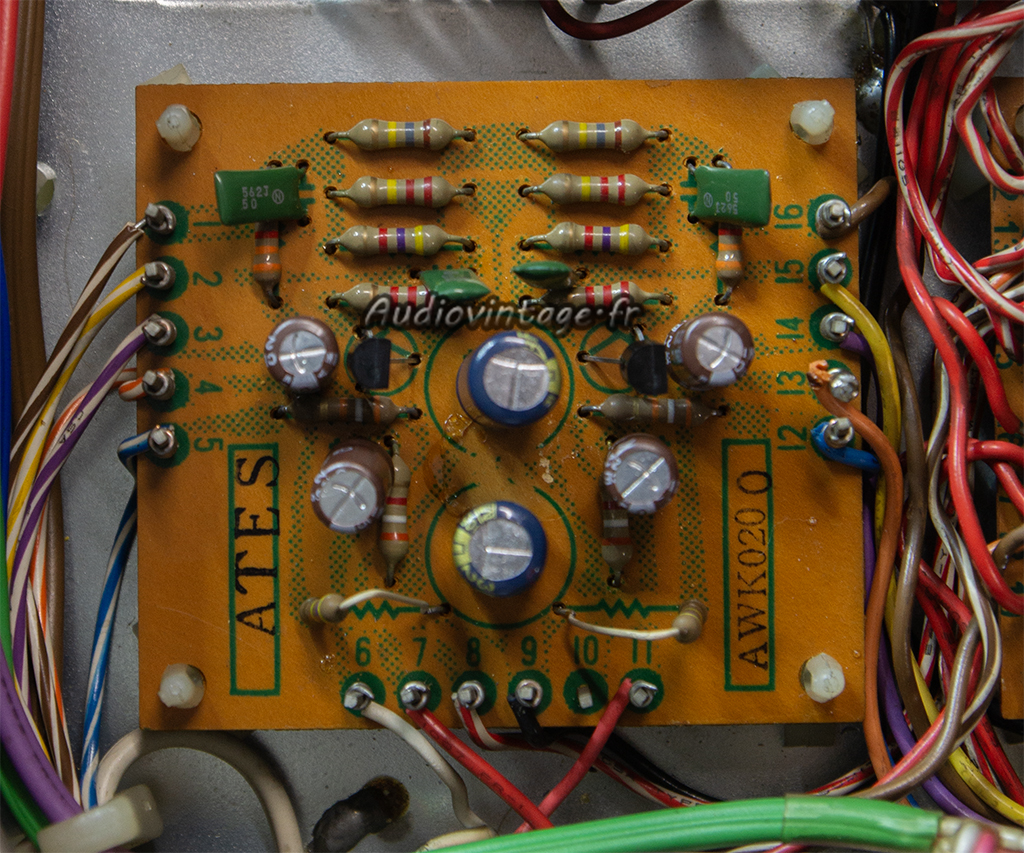

Les condensateurs chimiques sont évidemment remplacés, tout comme la quasi-totalité des transistors. Une diode de protection pour le relais (dont les contacts sont désoxydés) est ajoutée sous le circuit.
Le circuit driver.
Tous les condensateurs chimiques et une bonne partie des transistors sont remplacés.
Tous les transistors de puissances ont été retirés, nettoyés, testés, puis remontés sur des micas neufs et de la graisse fraiche.

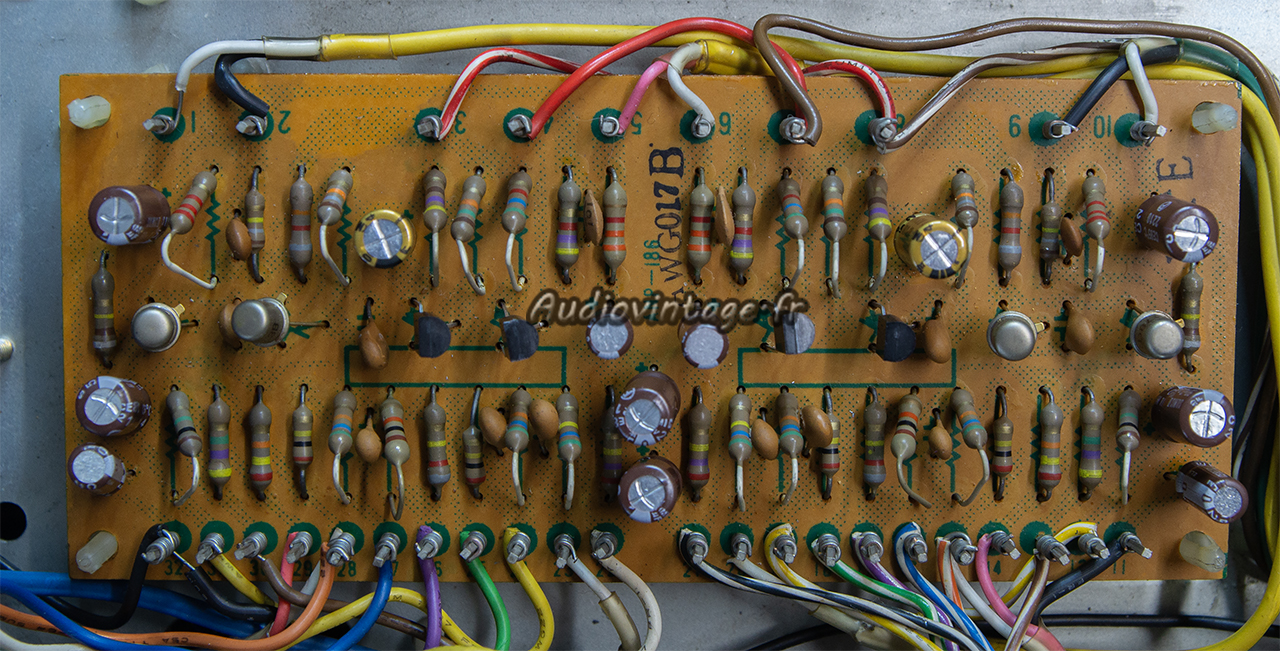

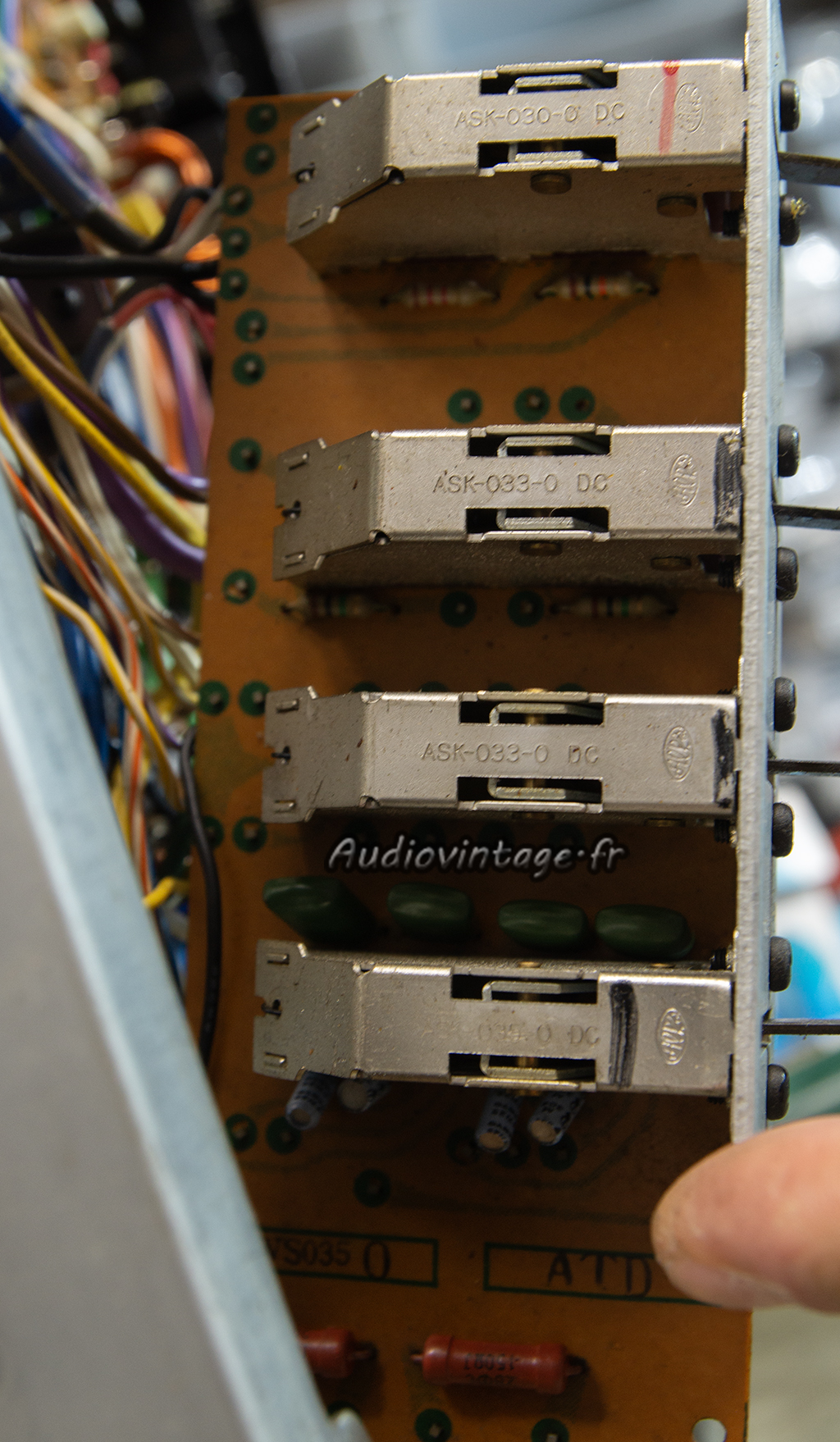

Les deux circuits « switch unit ».
Condensateurs chimiques et transistors neufs.

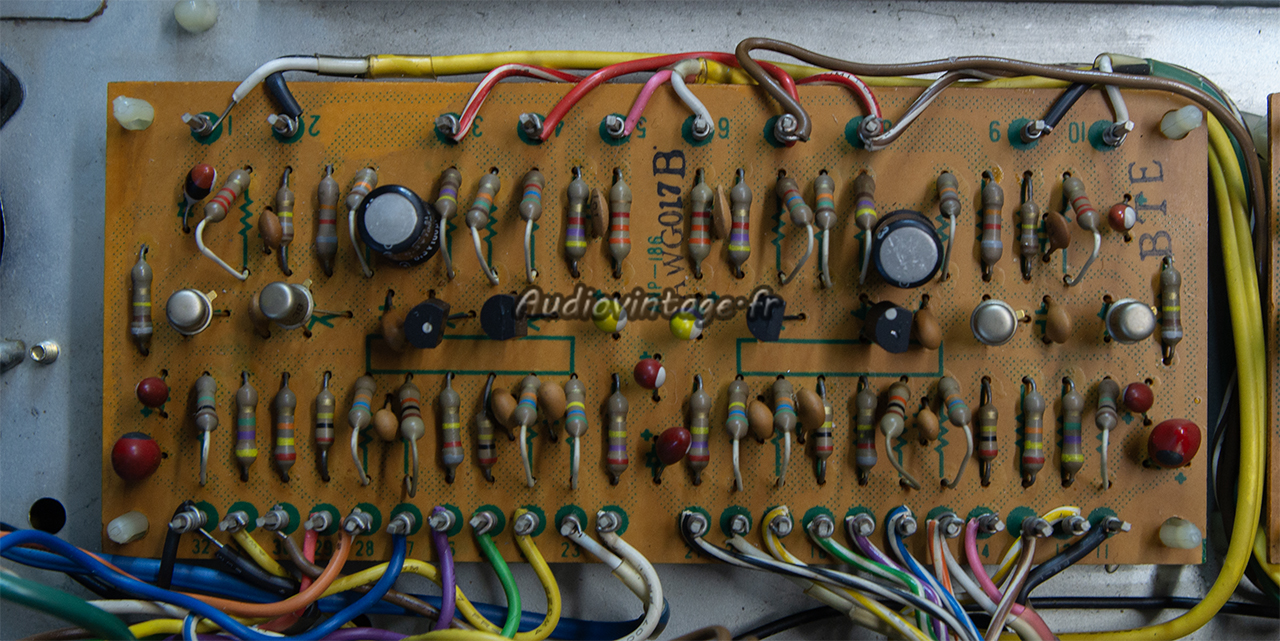

L’étage phono.
Tous les condensateurs chimiques et transistors sont remplacés.

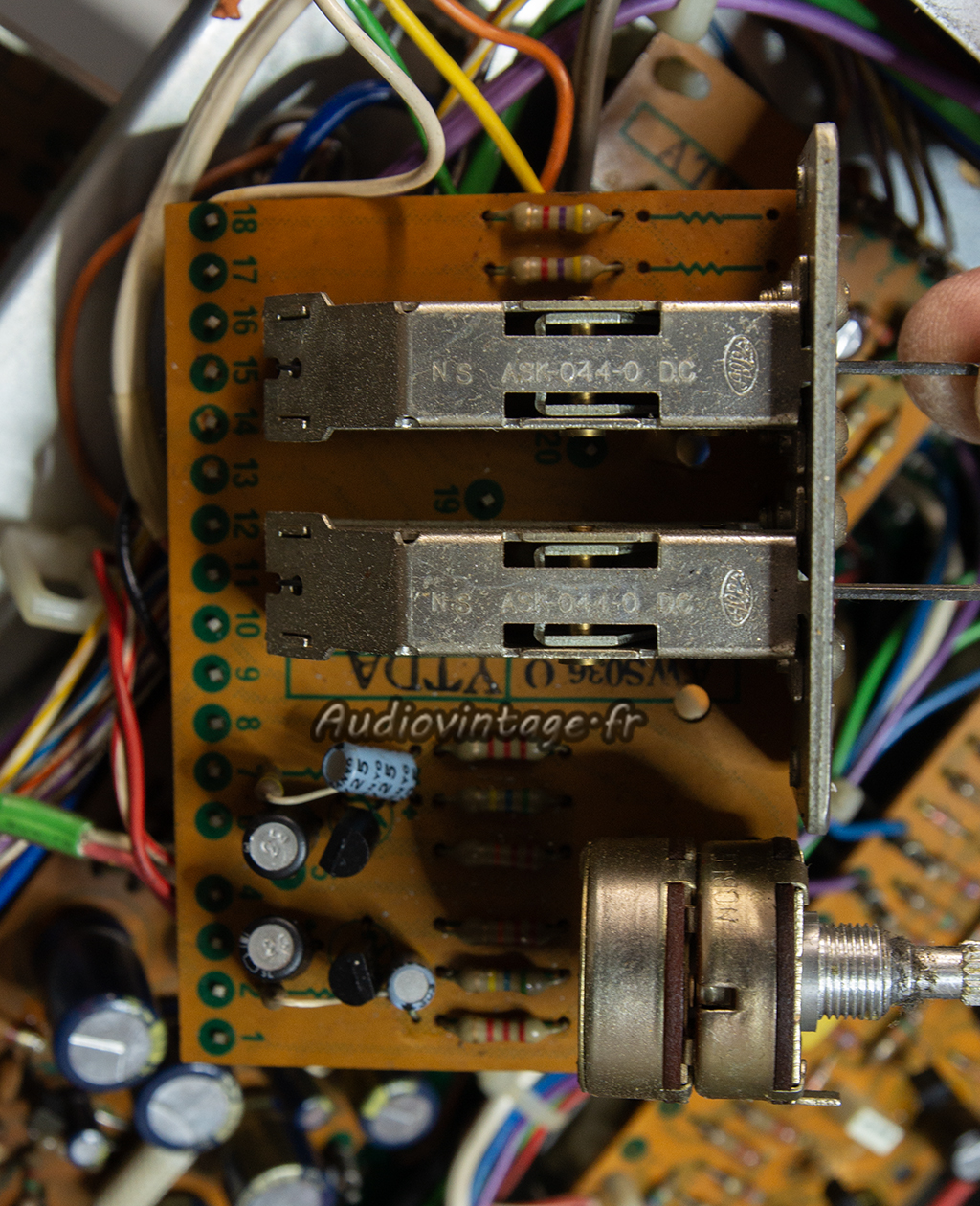

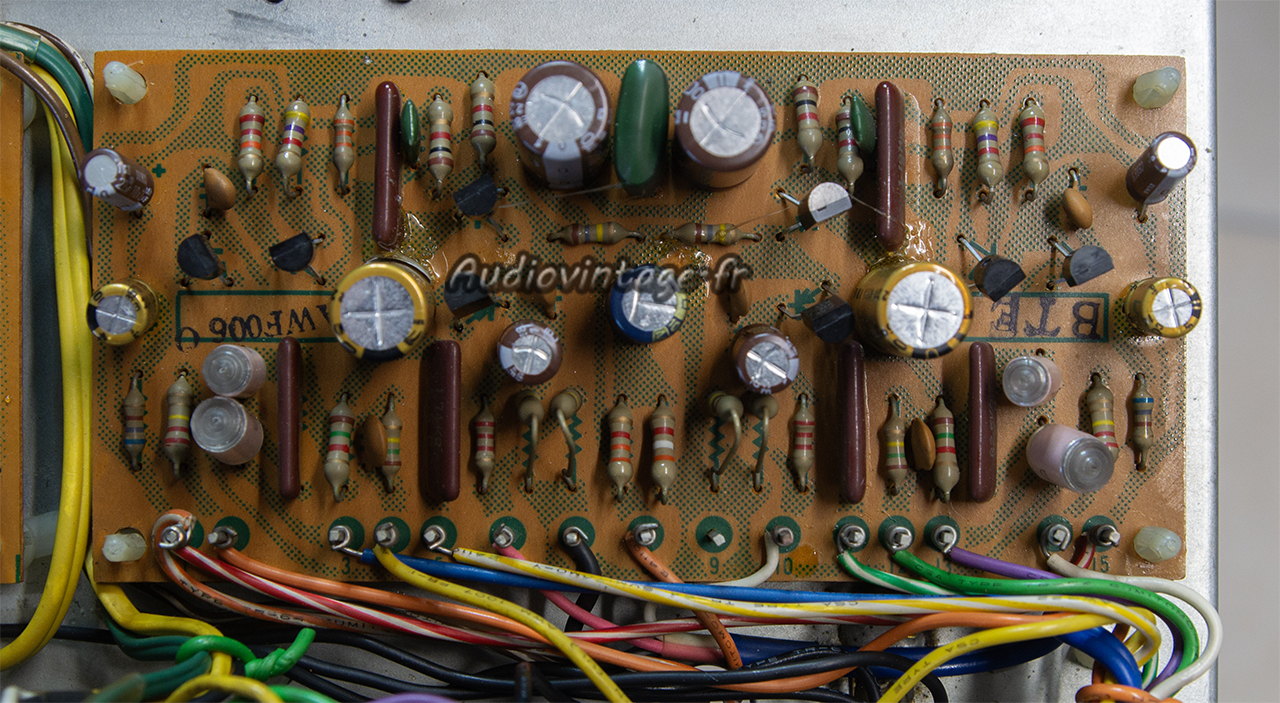

Le circuit de tonalité.
Tous les condensateurs chimiques et la la plupart des transistors sont remplacés.
Les condensateurs de filtrages neufs prennent place dans des adaptateurs en impression 3D.

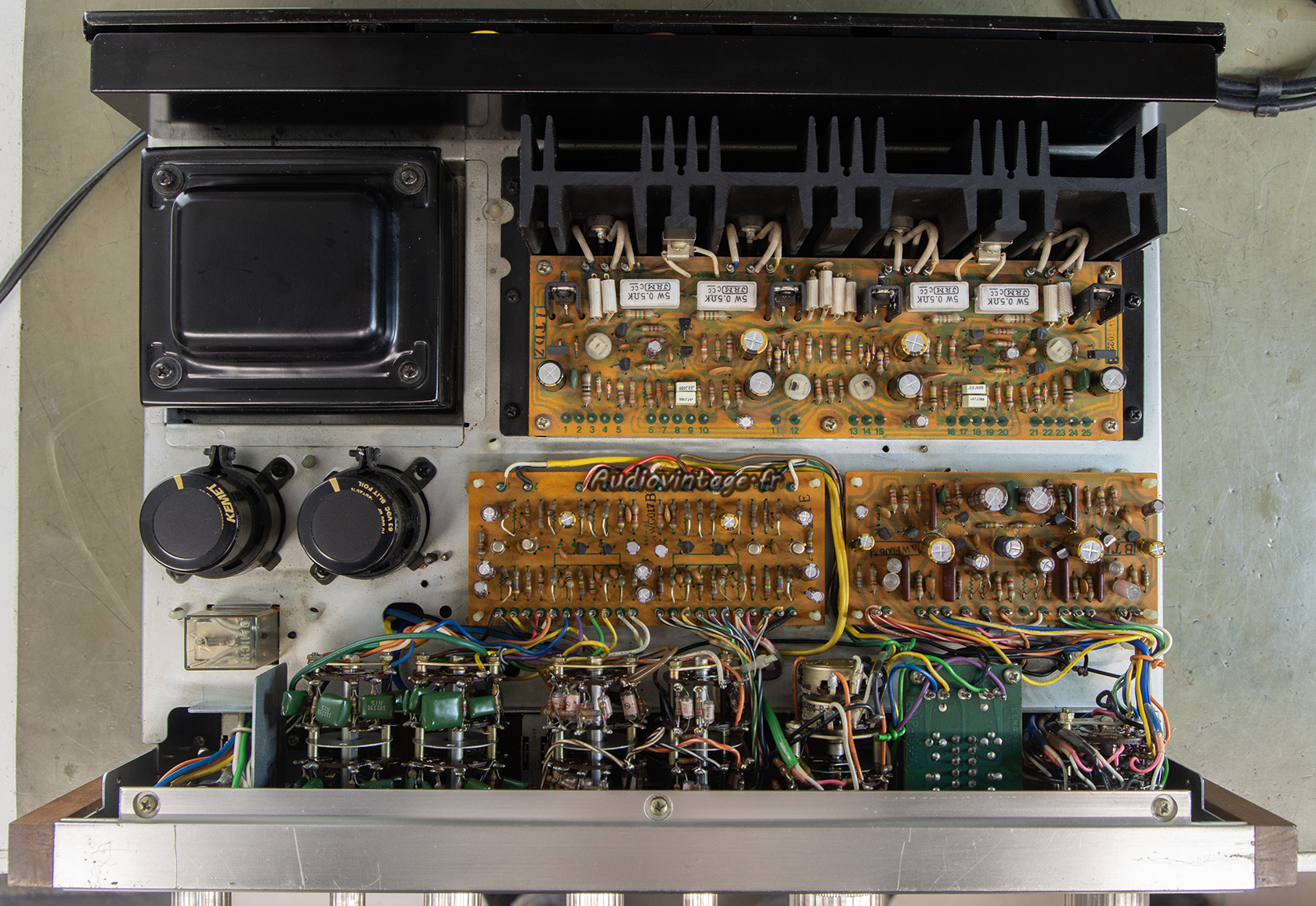

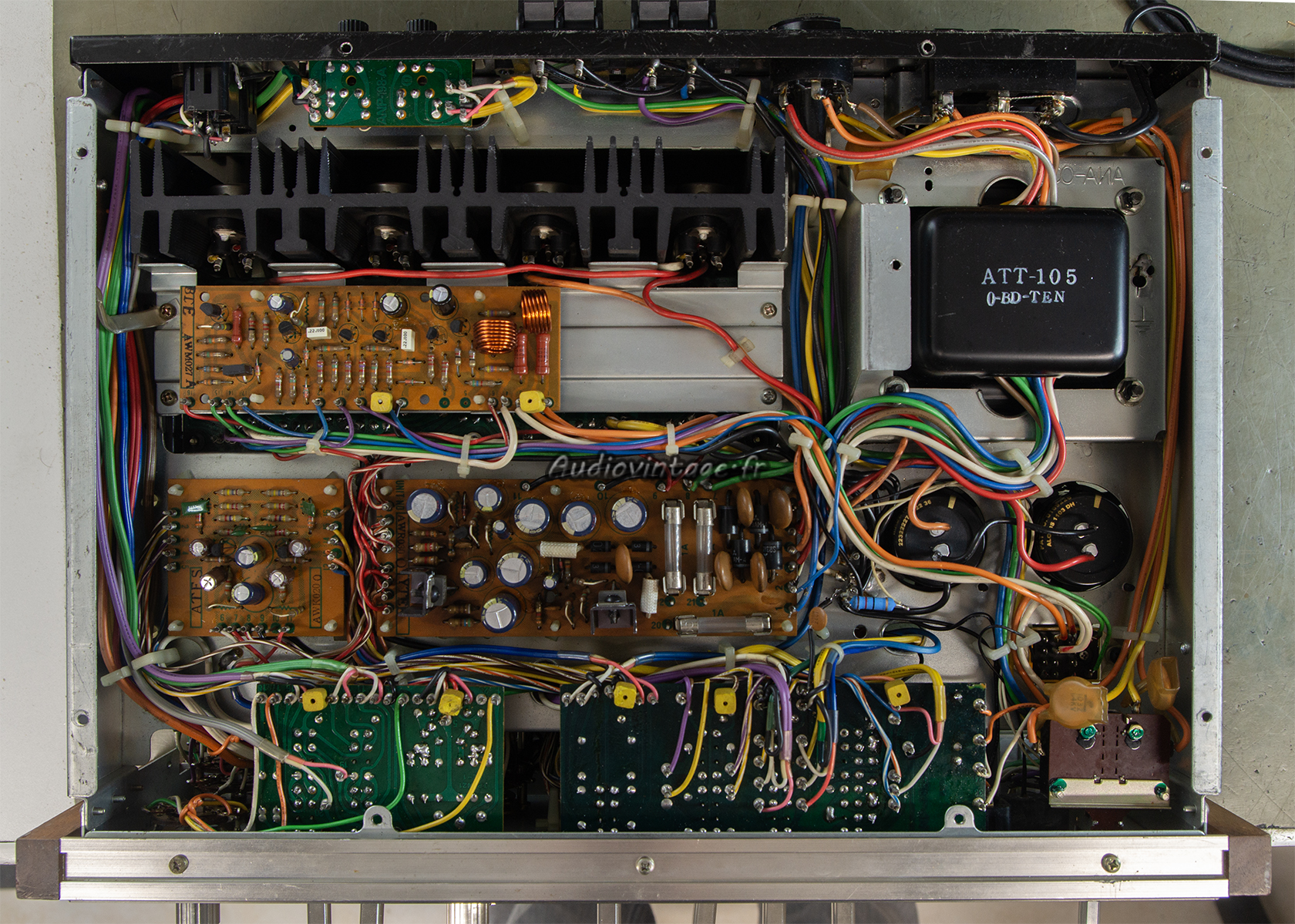

Les commandes sont nettoyées, le fusible remplacé, bias et offsets ajustés. Terminé.

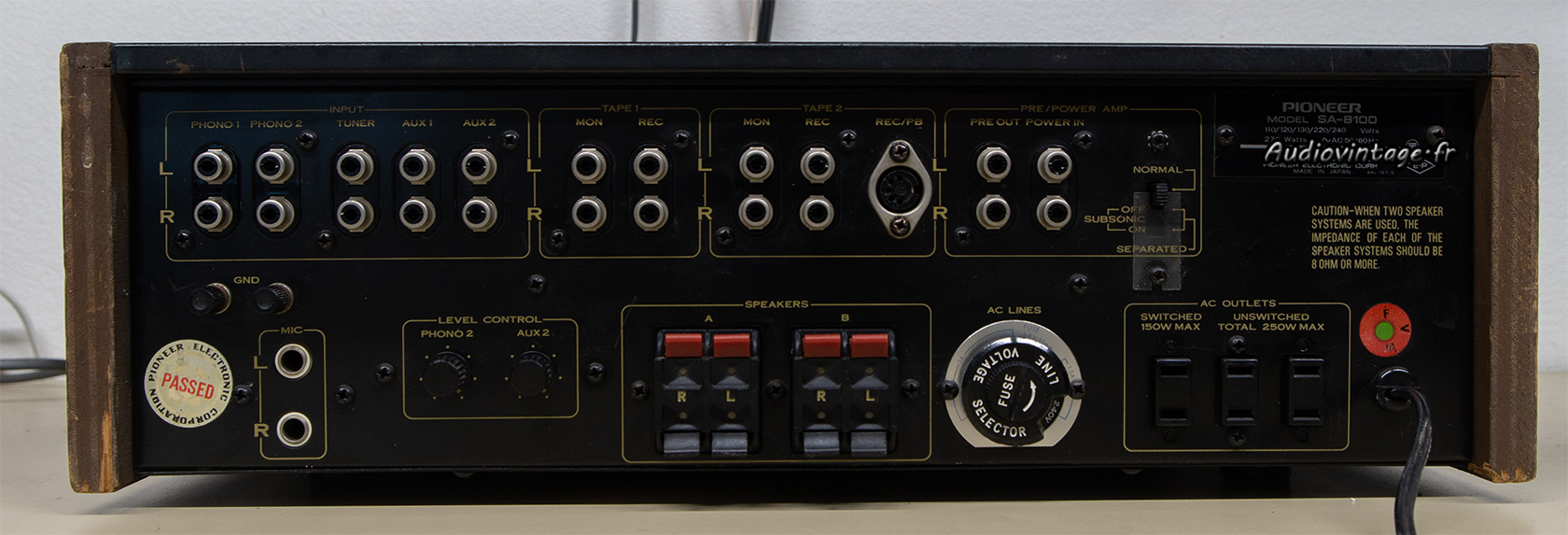

Connectique.
Les mesures sur entrée Aux :

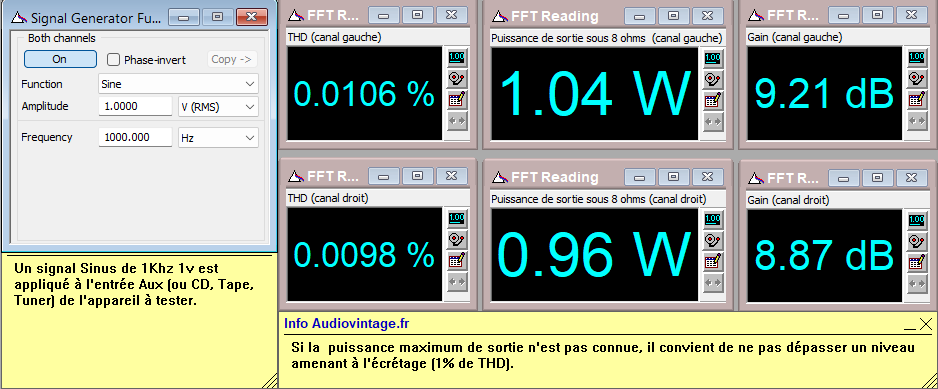

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

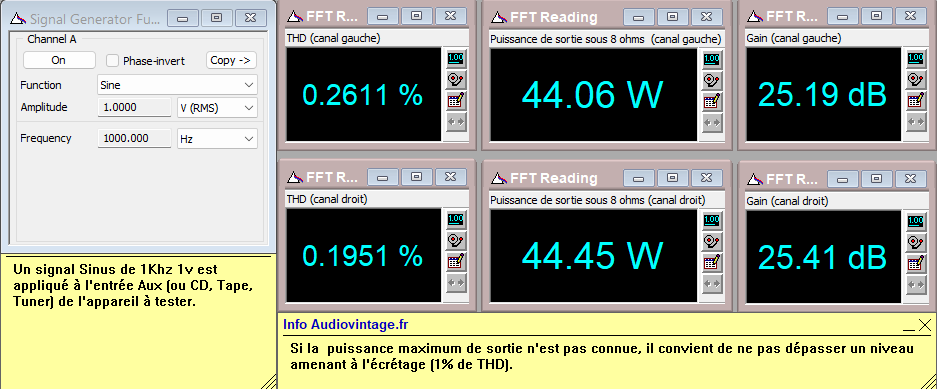

Distorsion à 2x44w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x44w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

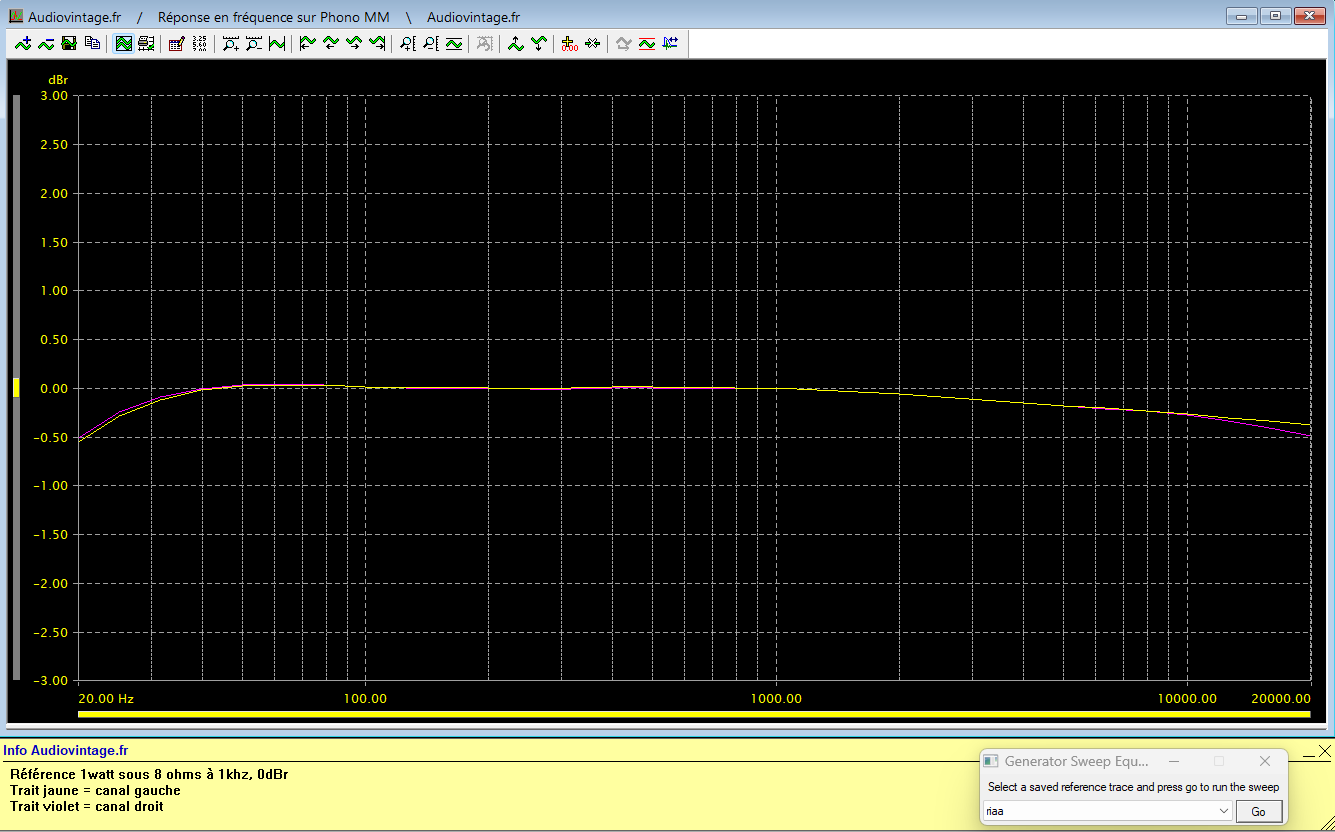

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x44w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
