Revox A78

Revox A78 : le design Revox si particulier.
Un Revox A78 en bien triste état, accueilli pour une restauration complète.

Revox A78 : à son arrivée.
L’amplificateur fonctionne encore, pas très bien, la sonorité est tout sauf qualitative, tonalité curieuse, « impression » de distorsion importante…
Il a eu droit à une ou plusieurs interventions avant d’arriver à l’atelier.
Un condensateur de filtrage a été remplacé par un modèle d’occasion et inadapté. De nombreux condensateurs chimiques pas nécessairement terribles ont pris la place des originaux, certains transistors ont également été changés (corrects pour une fois).

Revox A78 : ampoule incorrecte HS .
Il manque l’enjoliveur du voyant « on » sur la façade et l’ampoule en elle-même, inadaptée, n’a pas fait long feu…

Revox A78 : nouveau voyant "on" en place.
Je commence donc par la remplacer par un montage utilisant une led.

Revox A78 : circuits preamp à revoir.Revox A78 : circuits preamp révisés.
Retrait des circuits préamp.
Condensateurs chimiques remplacés.

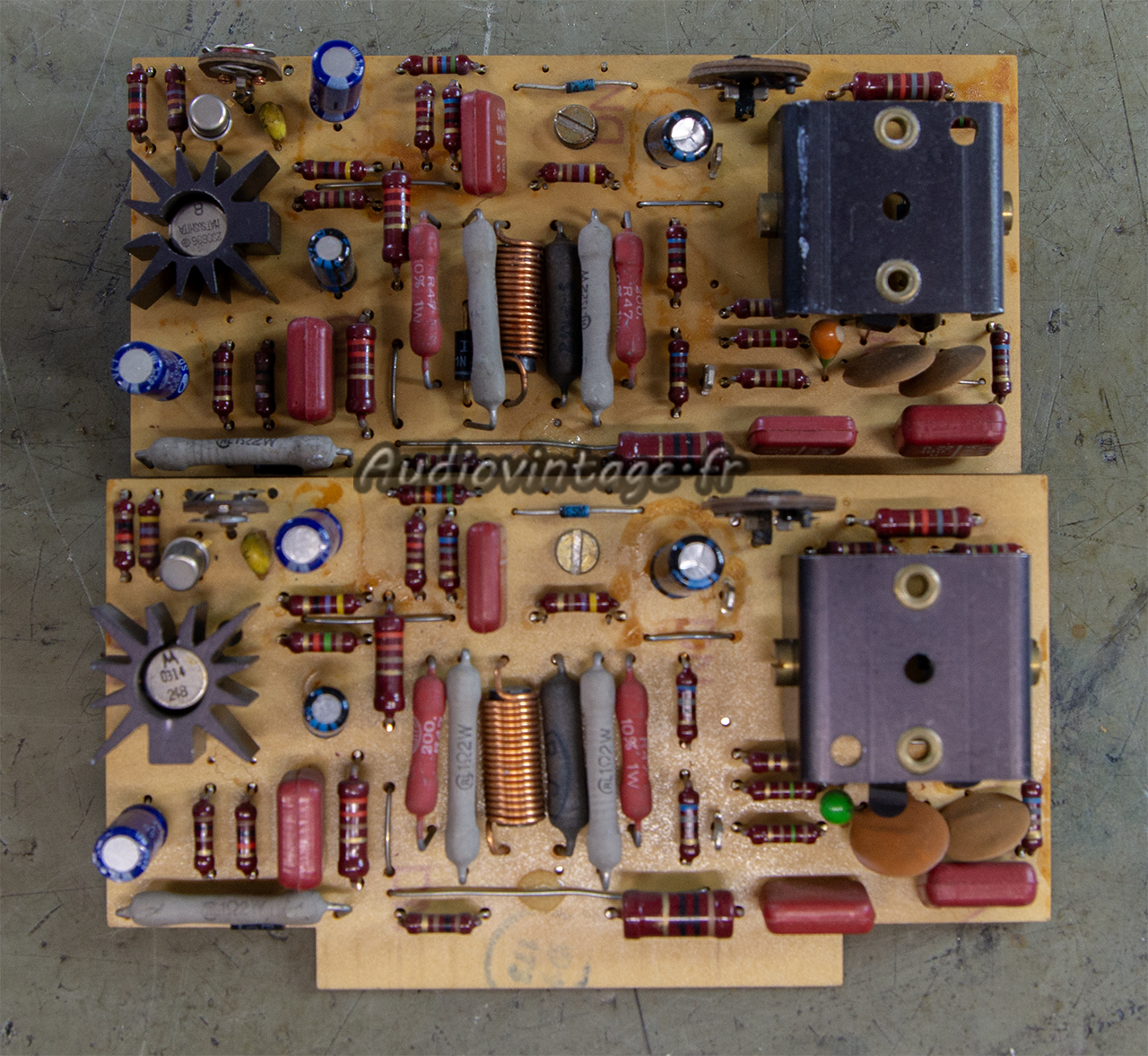

Revox A78 : circuits d'amplifications à revoir.
Les deux circuits d’amplifications.

Revox A78 : circuits d'amplifications révisés.
Condensateurs remplacés, tout comme les résistances ajustables qui étaient comme d’habitude dans ces machines, fortement oxydées.

Revox A78 : bricolmal est passé par la.
Une réparation ancienne pour le moins médiocre.

Revox A78 : condensateurs chimiques neufs en place.
Chimiques neufs en place.

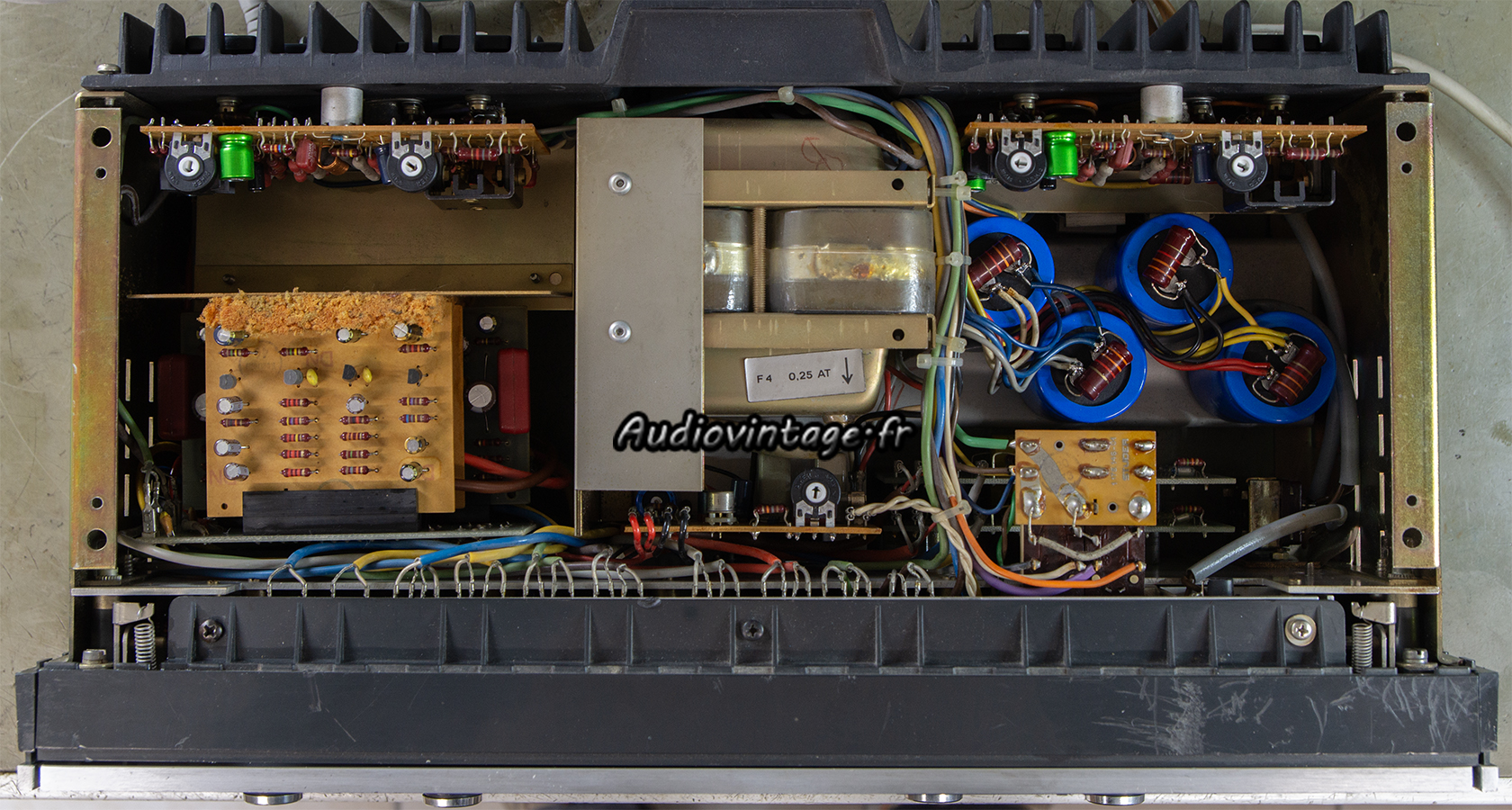

Revox A78 : alimentation à réviser.
Le circuit d’alimentation.

Revox A78 : alimentation révisée.
Remplacement des deux condensateurs chimiques et de la résistance ajustable d’alim.

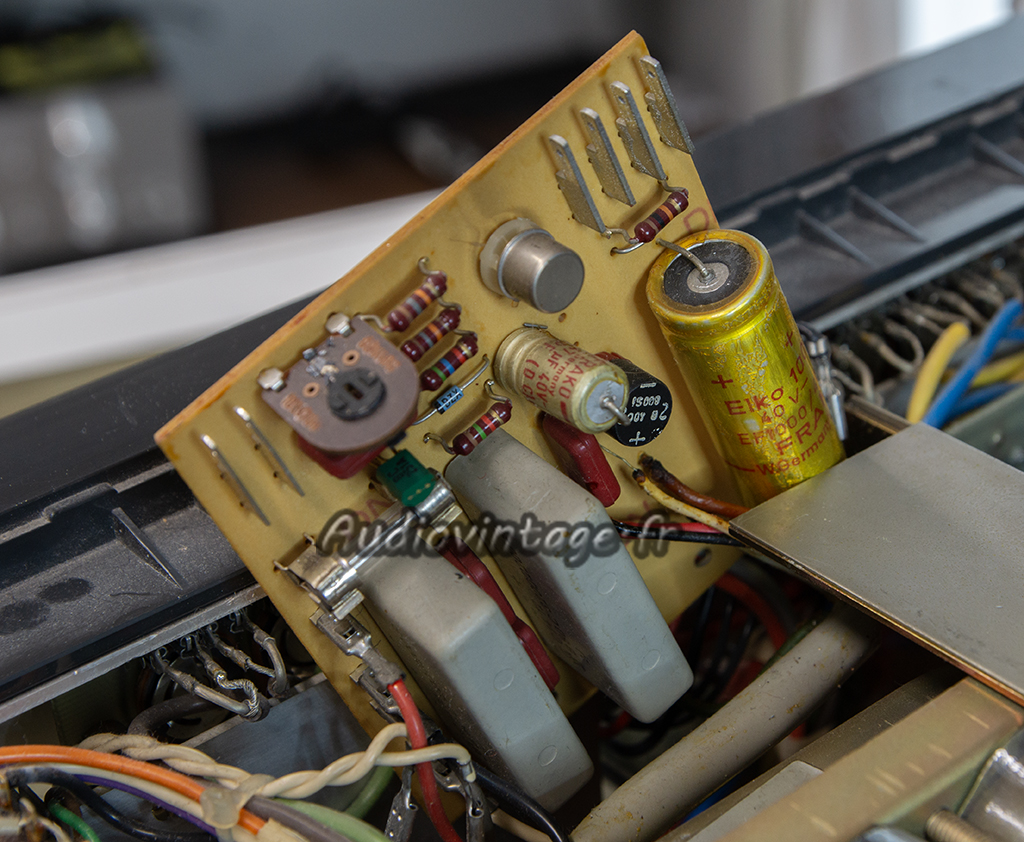

Revox A78 :  bien cachés mais à remplacer.
Les deux petits chimiques à ne pas oublier et pas nécessairement simple remplacer sans mettre l’appareil en morceaux.

Revox A78 : chimiques neufs.
Fait.

Revox A78 : du travail par ici...
Ici aussi, les chimiques doivent être remplacés.

Revox A78 :condensateurs neufs.
Les tantales verts ont été remplacés par des condensateurs polyesters placés sous le circuit.

Revox A78 : terminé.
Remontage de l’ensemble. Tension d’alimentation ajustée tout comme les courants de repos et offsets. Les commandes ont été nettoyées pendant l’intervention. Terminé.

Revox A78 : impression 3D du cache transparent.
Conception et impression 3D d’un enjoliveur transparent. Pas mal non ?

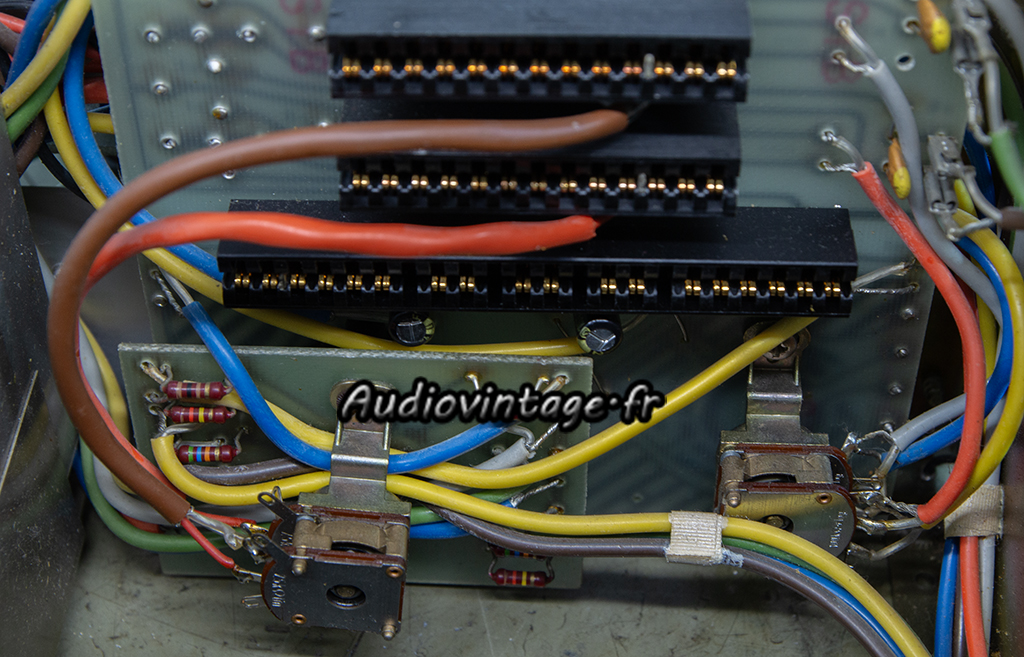

Revox A78 : connectique.
Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Revox A78 : distorsion-a-2x1w-sous-8-ohms-entree-aux-probleme
Cette mesure à été réalisée avant toute intervention dans l’appareil.
Ce n’est pas brillant avec une distorsion importante et une différence de niveau notable entre les deux canaux.

Revox A78 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Après intervention. Distorsion à 2x1w sous 8 ohms, entrée aux.

Revox A78 : distorsion-a-2x40w-sous-8-ohms-entree-aux
Distorsion à 2x40w sous 8 ohms, entrée aux.

Revox A78 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Revox A78 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux,loudness actif.

Revox A78 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, action des filtres.

Revox A78 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Revox A78 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Revox A78 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Revox A78 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Revox A78 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Revox A78 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Revox A78 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x85w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Revox A78 : signal-carre-a-100hz
Revox A78 : signal-carre-a-1khz
Revox A78 : signal-carre-a-10khz
Revox A78 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
