C’est au tour d’une machine de conception « moderne » d’être accueillie à l’atelier. Un Denon PMA-1500R.


Denon PMA-1500R : à son arrivée.
Le Denon fonctionne encore mais « crachouille » souvent et quand ce n’est pas le cas, la sonorité globale n’est pas particulièrement terrible.

Denon PMA-1500R : bloc retiré.
Retrait du bloc principal.

Denon PMA-1500R : coté soudures.

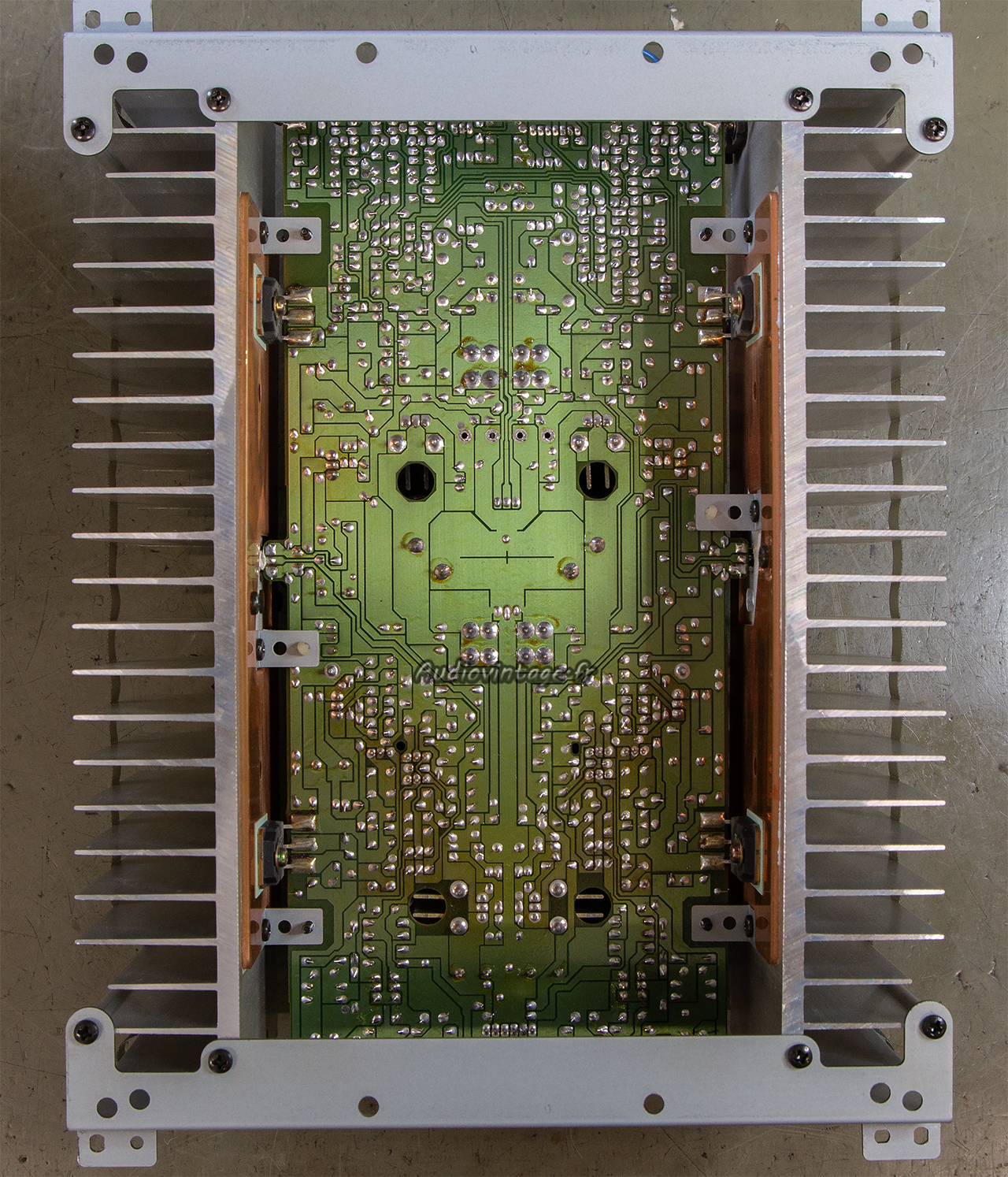

Même si Denon à pris soin de faire quelques trous pour aérer le tout, la légère décoloration du circuit signifie qu’il va falloir refaire des soudures par sécurité, d’autant plus que sur les machines « récentes » comme celles-ci, c’est rarement un point très qualitatif.

Denon PMA-1500R : terminé.
Le circuit à reçu un nouveau relais de protection HP, responsable de la plupart des « crachouillis » et d’une distorsion audible.
Les deux condensateurs de filtrage d’alimentation, légèrement gonflés, ont été remplacés tout comme un condensateur chimique de très faible valeur, fatigué.
Les autres, tous contrôlés, restent en place.
Réfection de soudures puis remontage dans le châssis.
Nettoyage des commandes, réglages des courants de repos. Terminé.

Denon PMA-1500R : connectique.

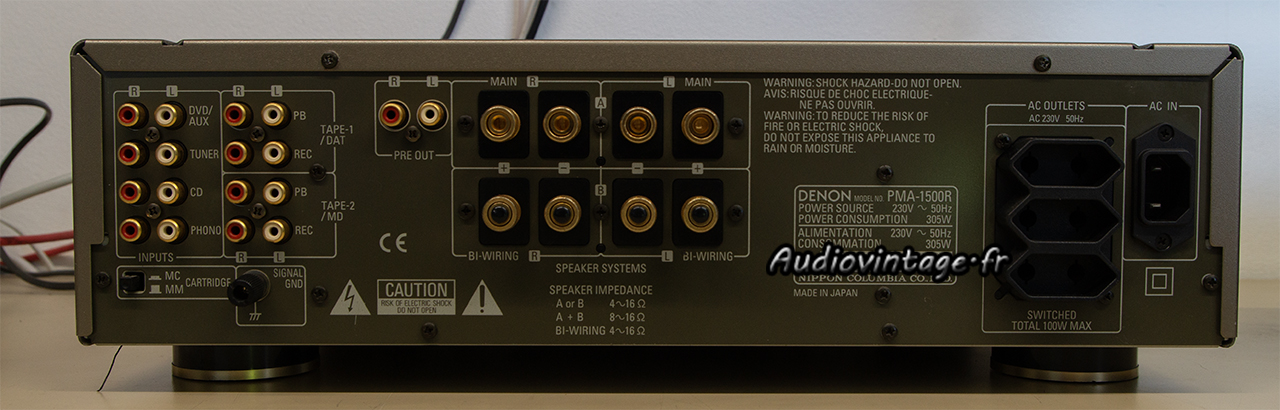

Connectique.

Les mesures sur entrée CD :

Denon PMA-1500R : distorsion-a-2x1w-sous-8-ohms-entree-CD-source-direct
Distorsion à 2x1w sous 8 ohms, entrée CD, tone defeat.

Denon PMA-1500R : distorsion-a-2x70w-sous-8-ohms-entree-CD
Distorsion à 2x70w sous 8 ohms, entrée CD, tone defeat.

Denon PMA-1500R : distorsion-a-2x110w-sous-8-ohms-entree-CD
Même si les données de puissances maxi (2x70w sous 8 ohms) fournies par Denon s’étalent sur l’ensemble de bande 20hz-20khz, on peut noter qu’à 1khz, la puissance de sortie avant écrêtage est très largement supérieure à celle prévue.

Denon PMA-1500R : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD-source-direct
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, tone defeat.

Denon PMA-1500R : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD-loudness-active

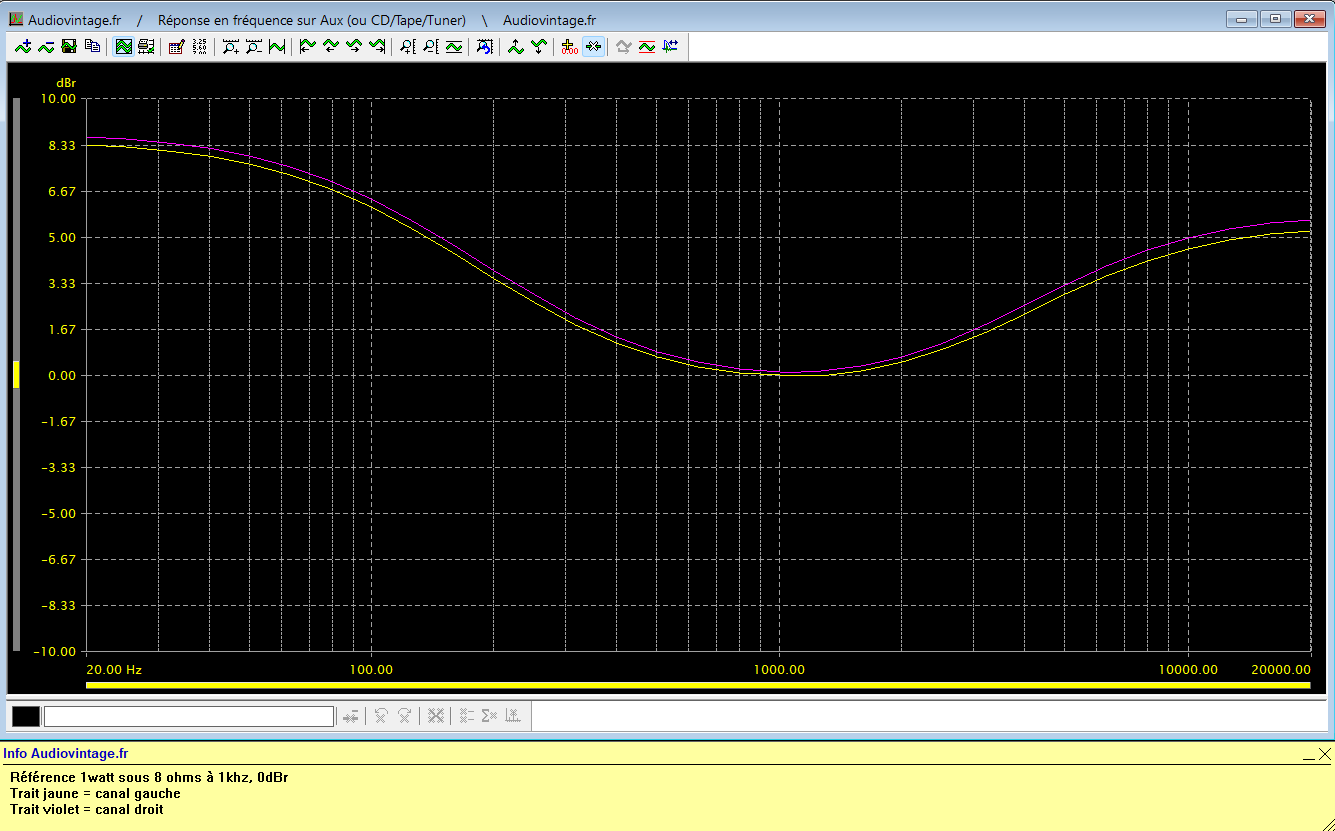

Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, tone defeat, loudness actif.

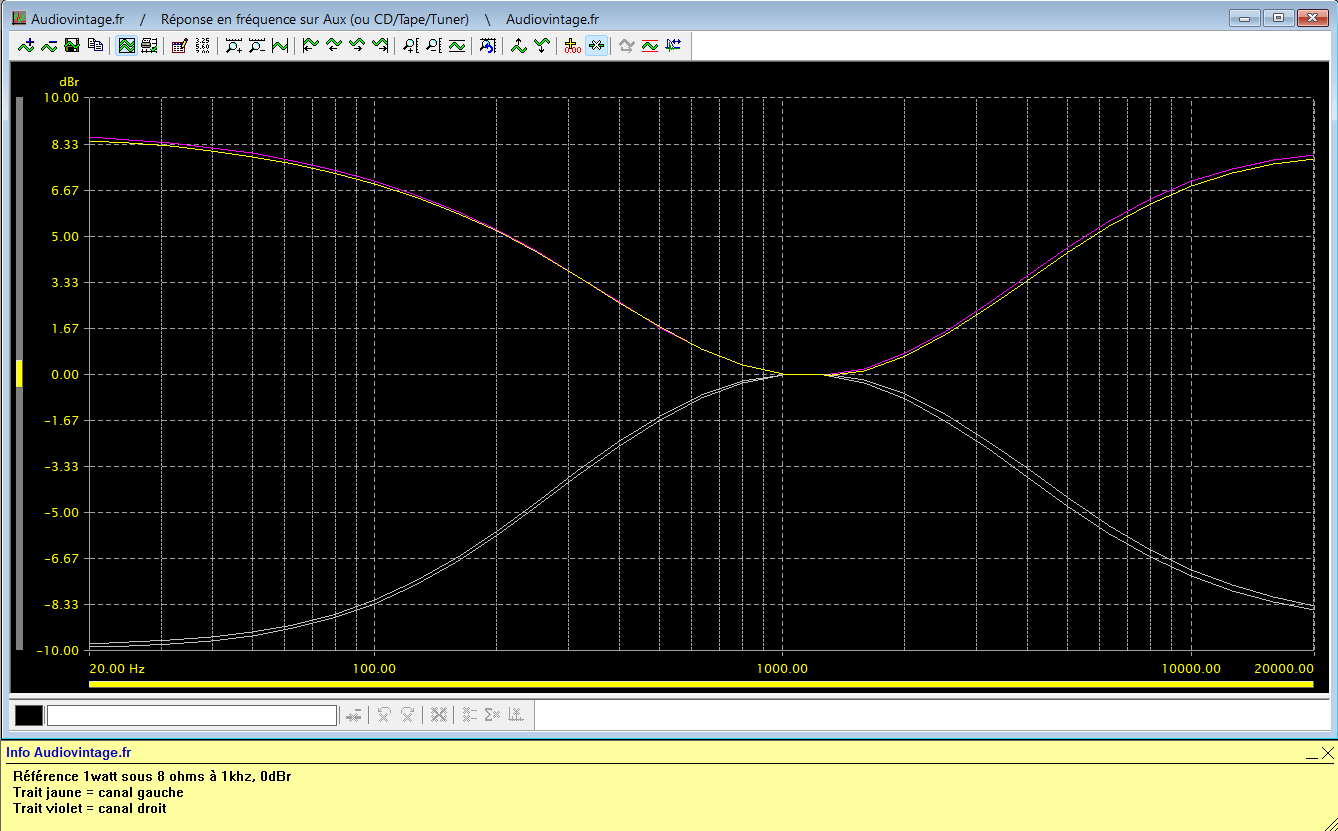

Denon PMA-1500R : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, correcteurs au mini puis au maxi.

Denon PMA-1500R : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-CD-source-direct
Rapport signal bruit à 2x1w sous 8 ohms, entrée CD, tone defeat.

Denon PMA-1500R : rapport-signal-bruit-a-2x70w-sous-8-ohms-entree-CD-source-direct
Rapport signal bruit à 2x70w sous 8 ohms, entrée CD, tone defeat.

Les mesures sur entrée phono MM:

Denon PMA-1500R : distorsion-a-2x1w-sous-8-ohms-entree-phono-MM-source-direct
Distorsion à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

Denon PMA-1500R : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-MM-source-direct

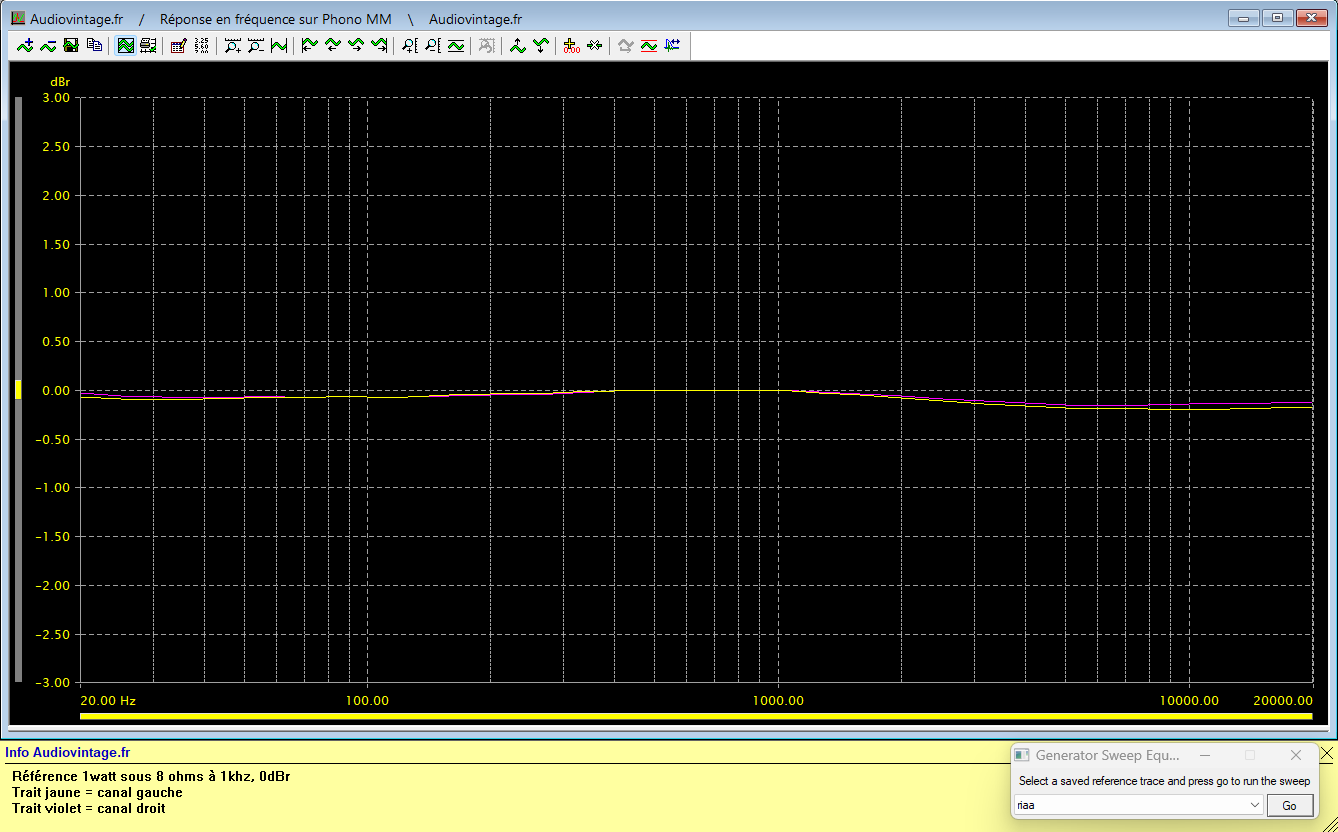

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

Denon PMA-1500R : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-MM-source-direct
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

Denon PMA-1500R : rapport-signal-bruit-a-2x70w-sous-8-ohms-entree-phono-MM-source-direct
Rapport signal bruit à 2x70w sous 8 ohms, entrée phono MM, tone defeat.

Les mesures sur entrée phono MC:

Denon PMA-1500R : distorsion-a-2x1w-sous-8-ohms-entree-phono-MC-source-direct

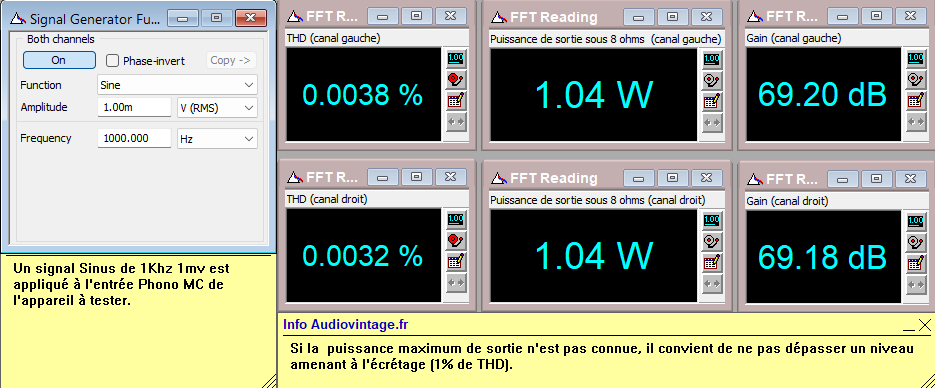

Distorsion à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

Denon PMA-1500R : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-MC-source-direct

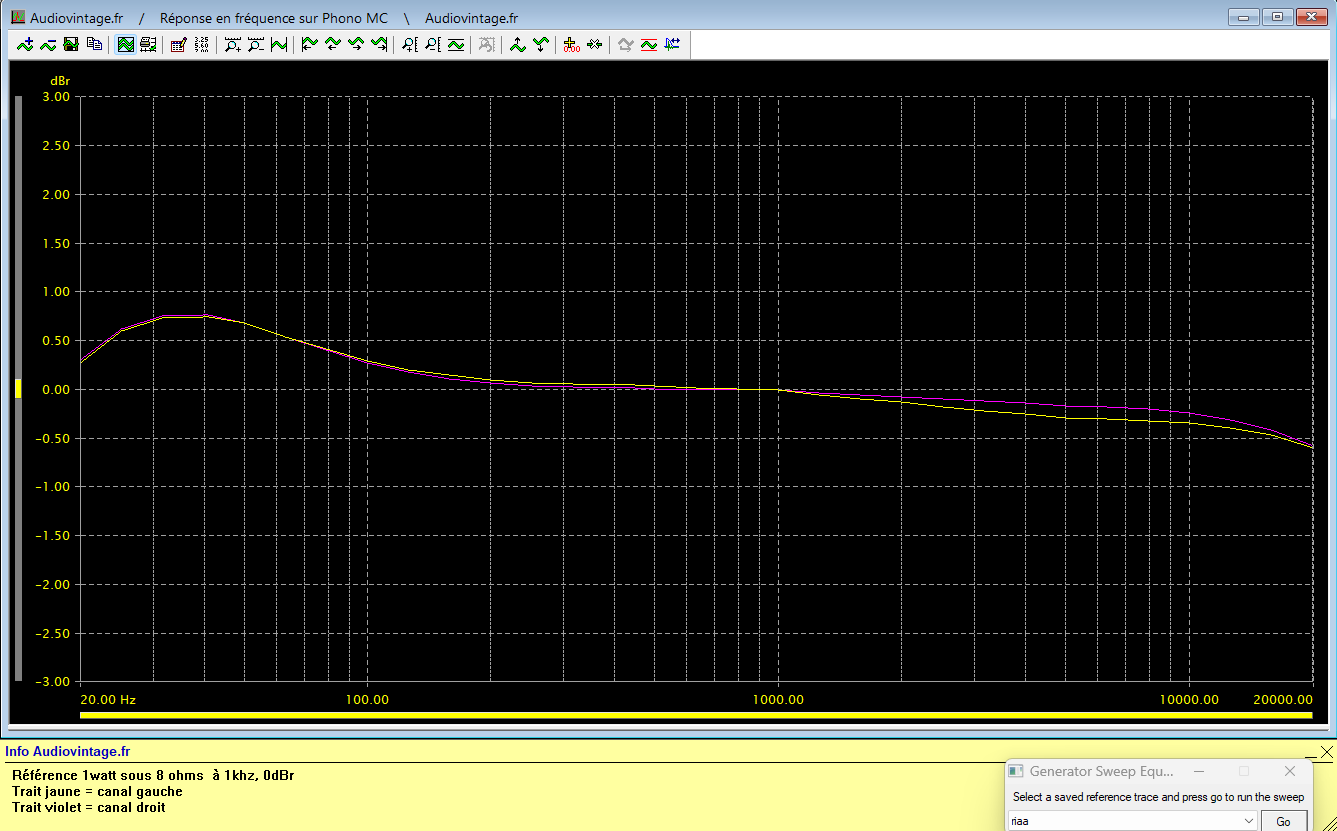

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

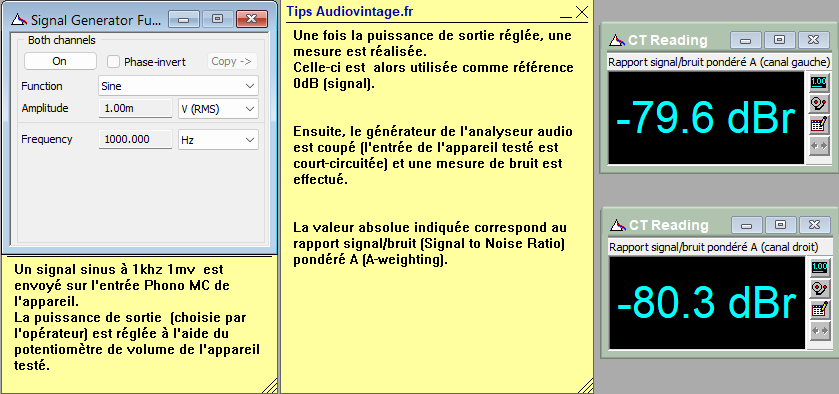

Denon PMA-1500R : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-MC-source-direct
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

Denon PMA-1500R : rapport-signal-bruit-a-2x70w-sous-8-ohms-entree-phono-MC-source-direct

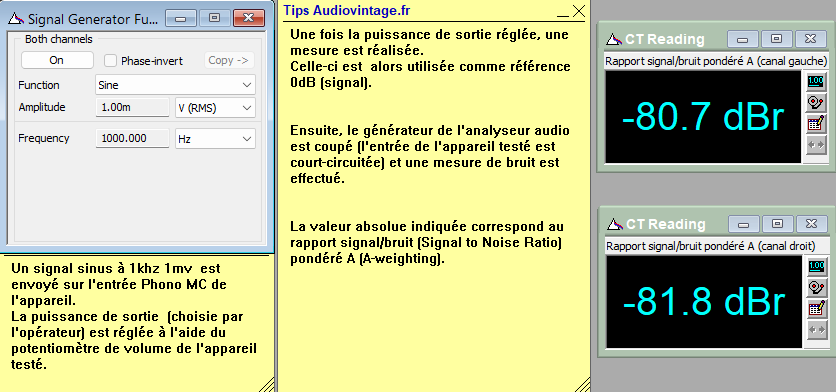

Rapport signal bruit à 2x70w sous 8 ohms, entrée phono MC, tone defeat.

Les mesures à l’oscilloscope :

Denon PMA-1500R : signal-carre-a-100hz
Denon PMA-1500R : signal-carre-a-1khz
Denon PMA-1500R : signal-carre-a-10khz
Denon PMA-1500R : temps-de-montee-a-10khz

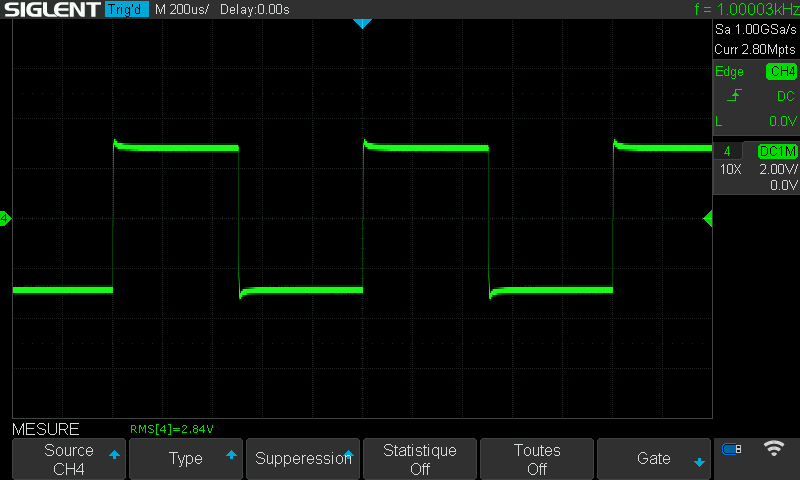

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD, tone defeat.
