Marantz 1060

Marantz 1060 : plus la peine de l présenter celui-là…
Le célèbre petit Marantz 1060 a besoin de soins. Le voici donc à l’atelier pour une opération à cœur ouvert.

Harman Kardon A 401 : à son arrivé.
C’est un exemplaire en bel état, mais hélas il « crachouille » fortement sur un canal, le rendant totalement inutilisable.
Ce n’est pas un souci de transistor sur le circuit de tonalité (panne courante sur ce modèle) mais d’un transistor défectueux sur le circuit driver.
Réparation et révision sont au programme.

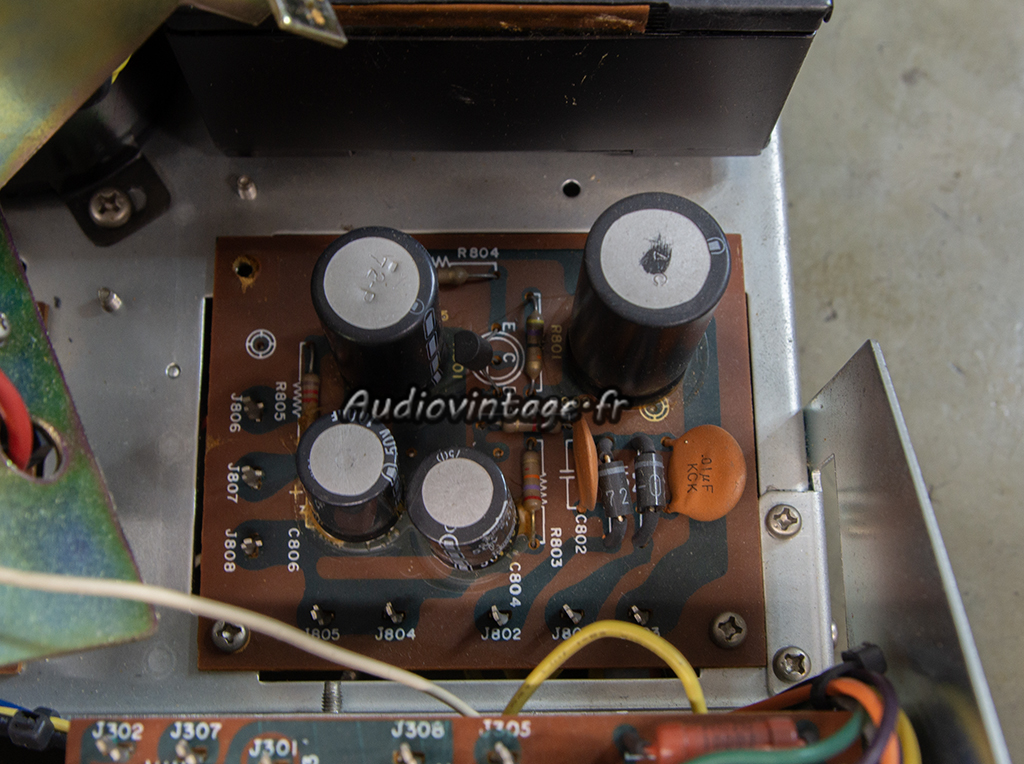

Marantz 1060 : alimentation à réviser.
Le circuit d’alimentation.

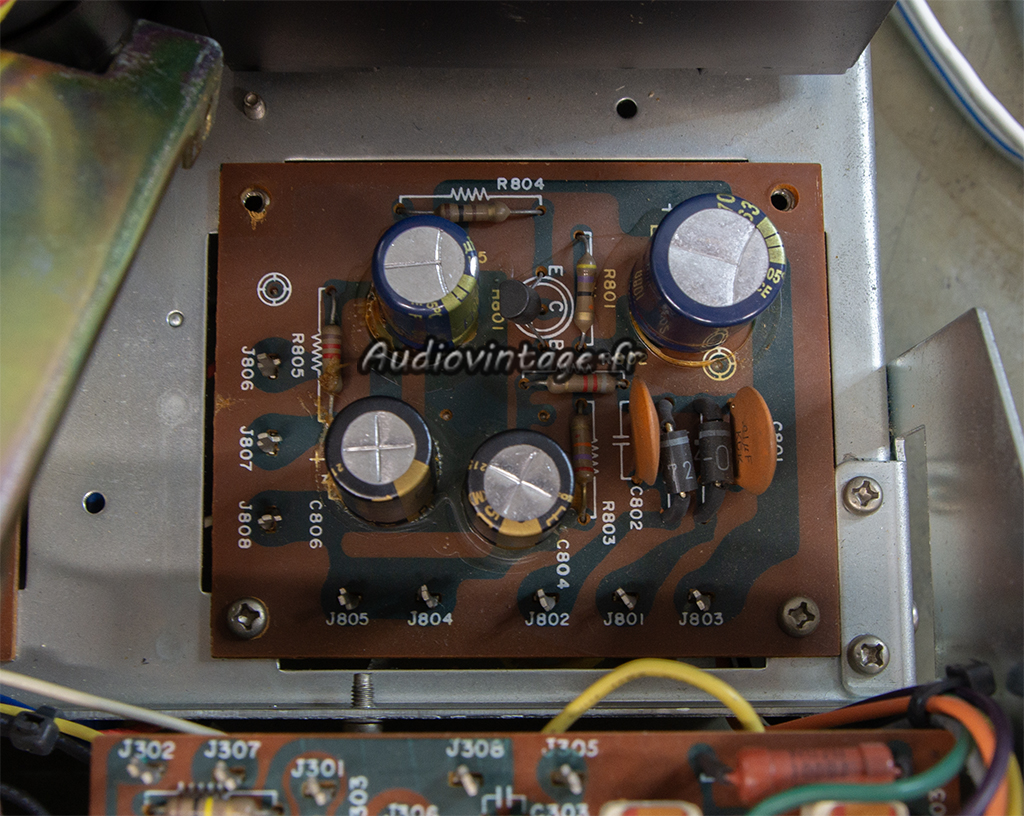

Marantz 1060 : alimentation révisée.
Condensateurs chimiques neufs.

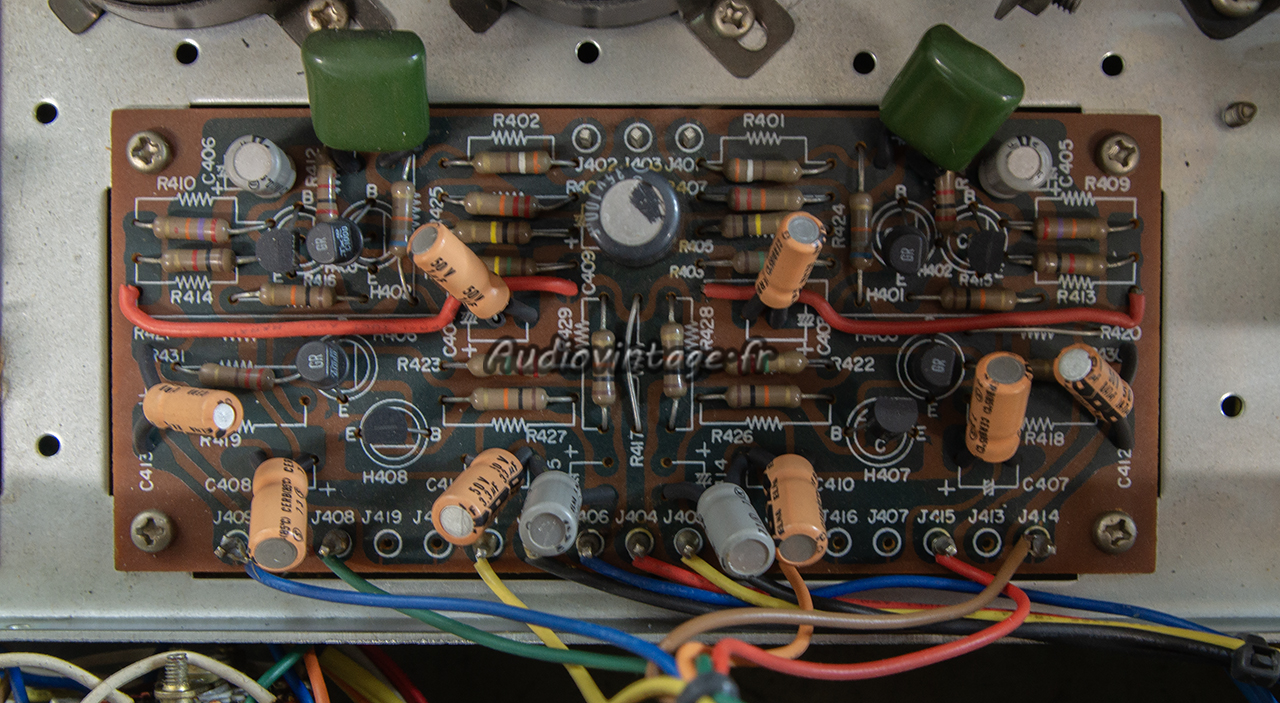

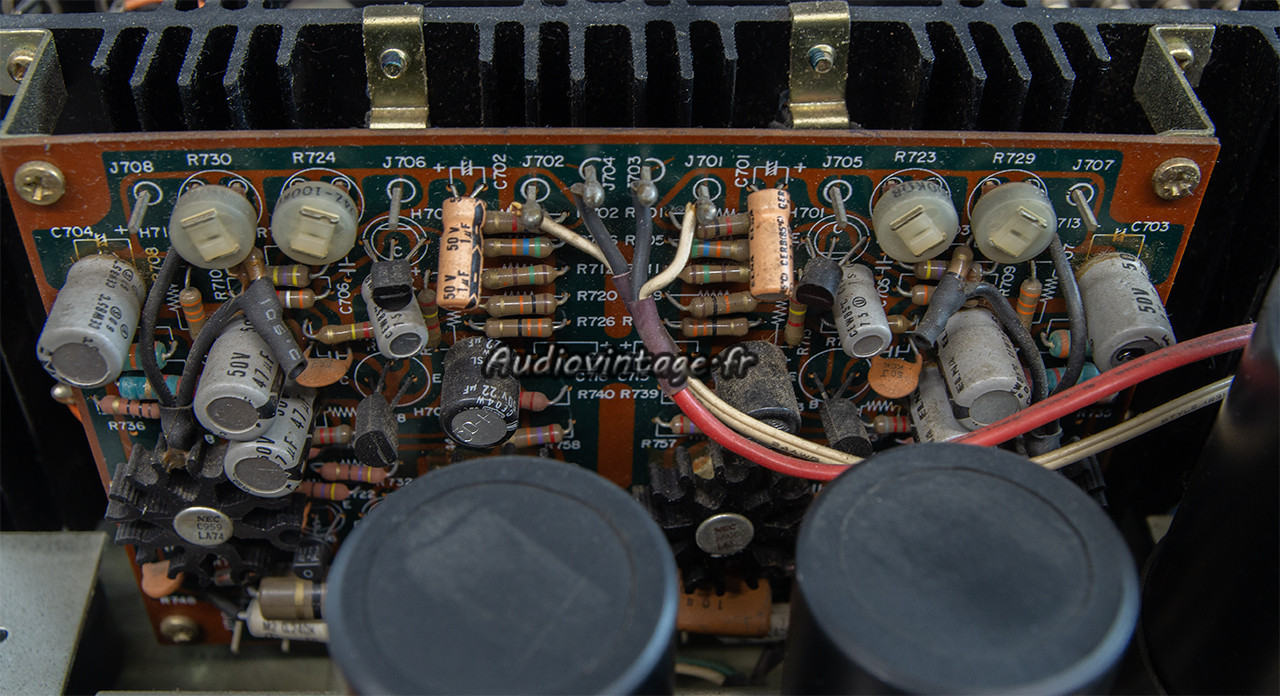

Marantz 1060 : circuit driver en panne.
Le circuit driver.

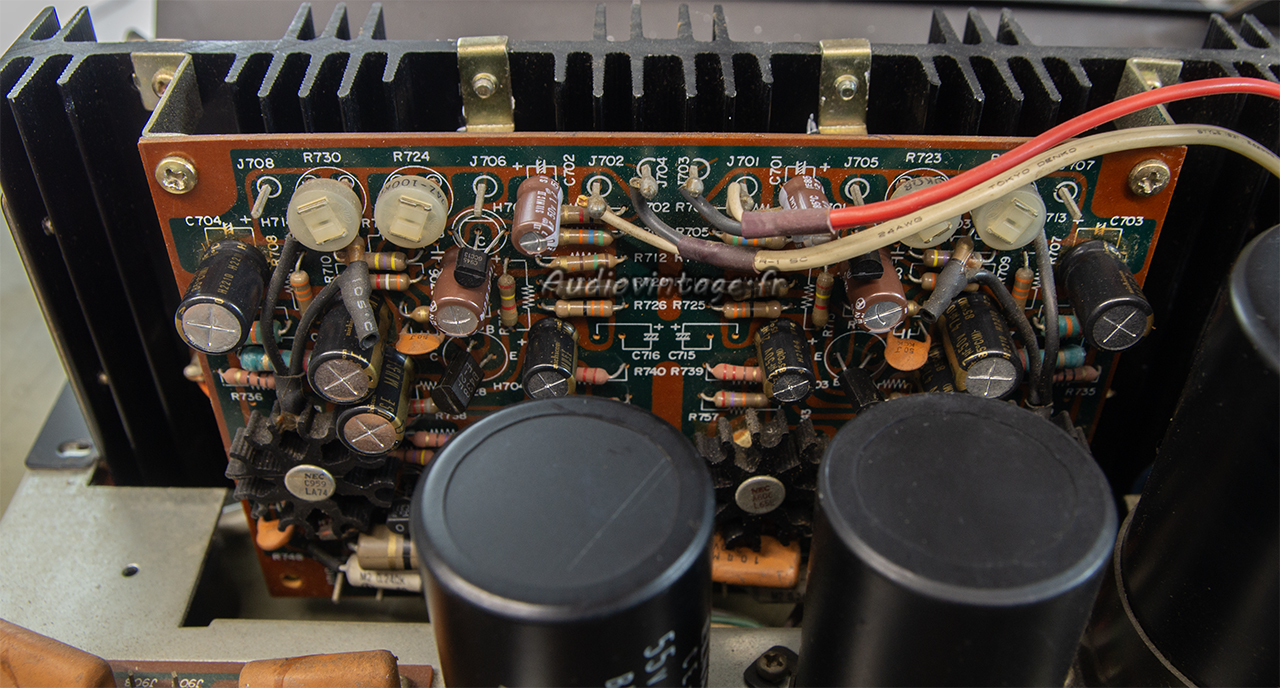

Marantz 1060 : circuit driver réparé et révisé.
Tous les condensateurs chimiques sont remplacés ainsi que le transistor fautif (et son frère jumeau sur l’autre canal).

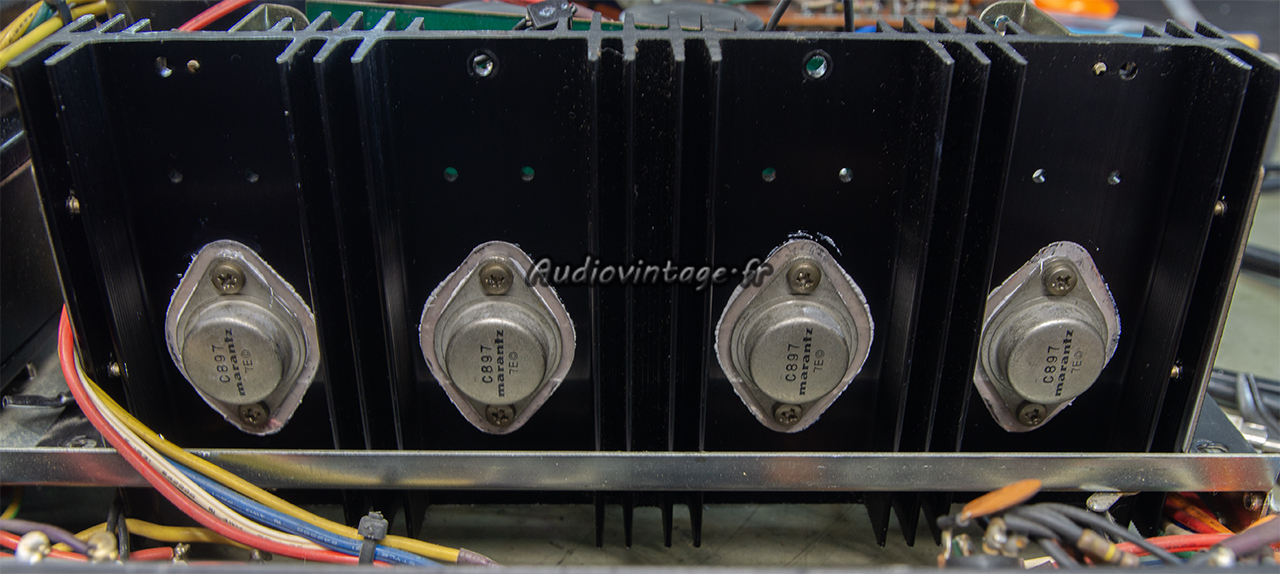

Marantz 1060 : micas neufs et graisse fraiche.
Les transistors de puissances sont retirés, nettoyés, testés, puis remontés avec de la graisse fraiche sur des micas neufs.

Marantz 1060 : circuit de tonalité à réviser.
L’étage de tonalité.

Marantz 1060 : circuit de tonalité révisé.
Condensateurs chimiques et transistors neufs.

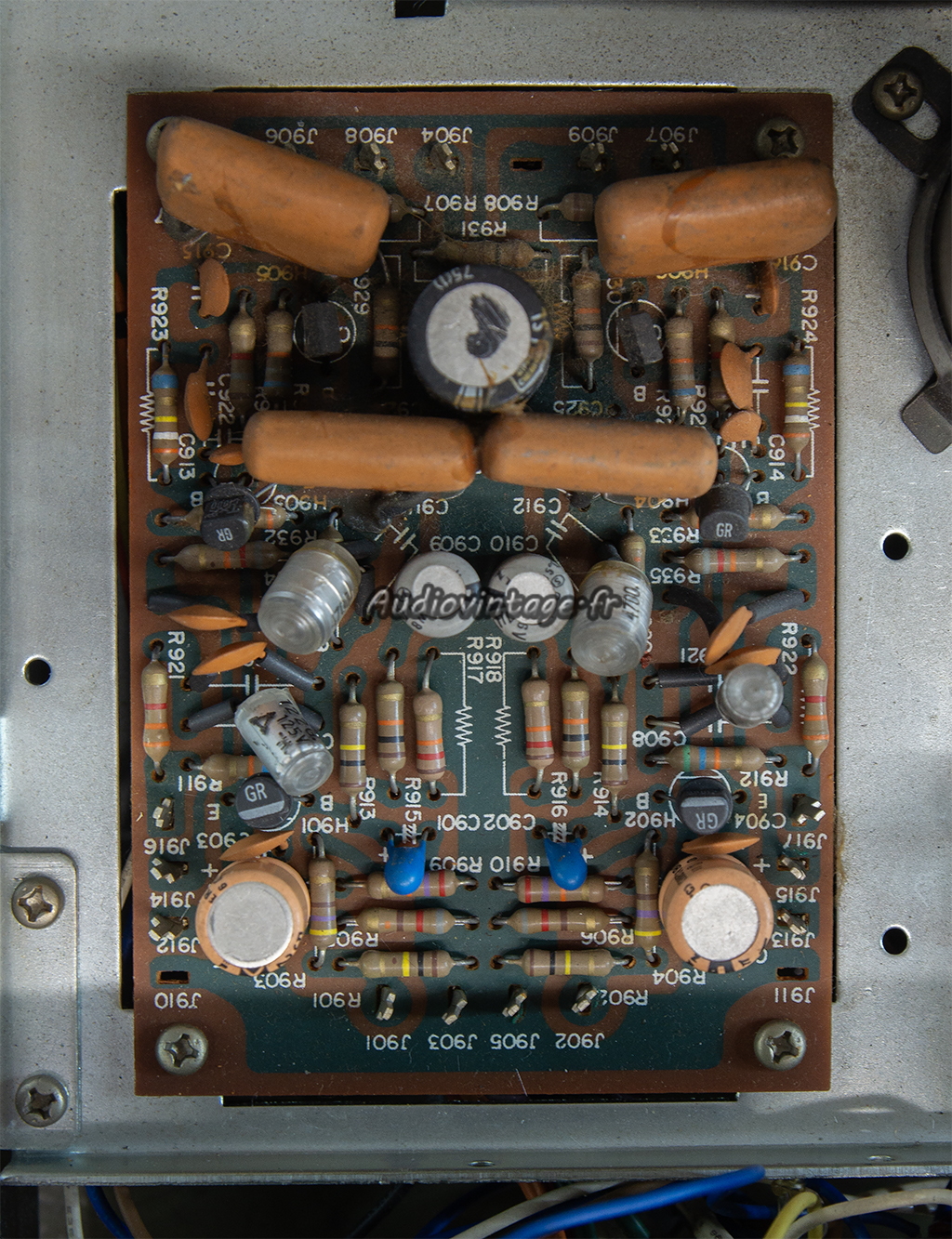

Marantz 1060 : étage phono à réviser.
L’étage phono.

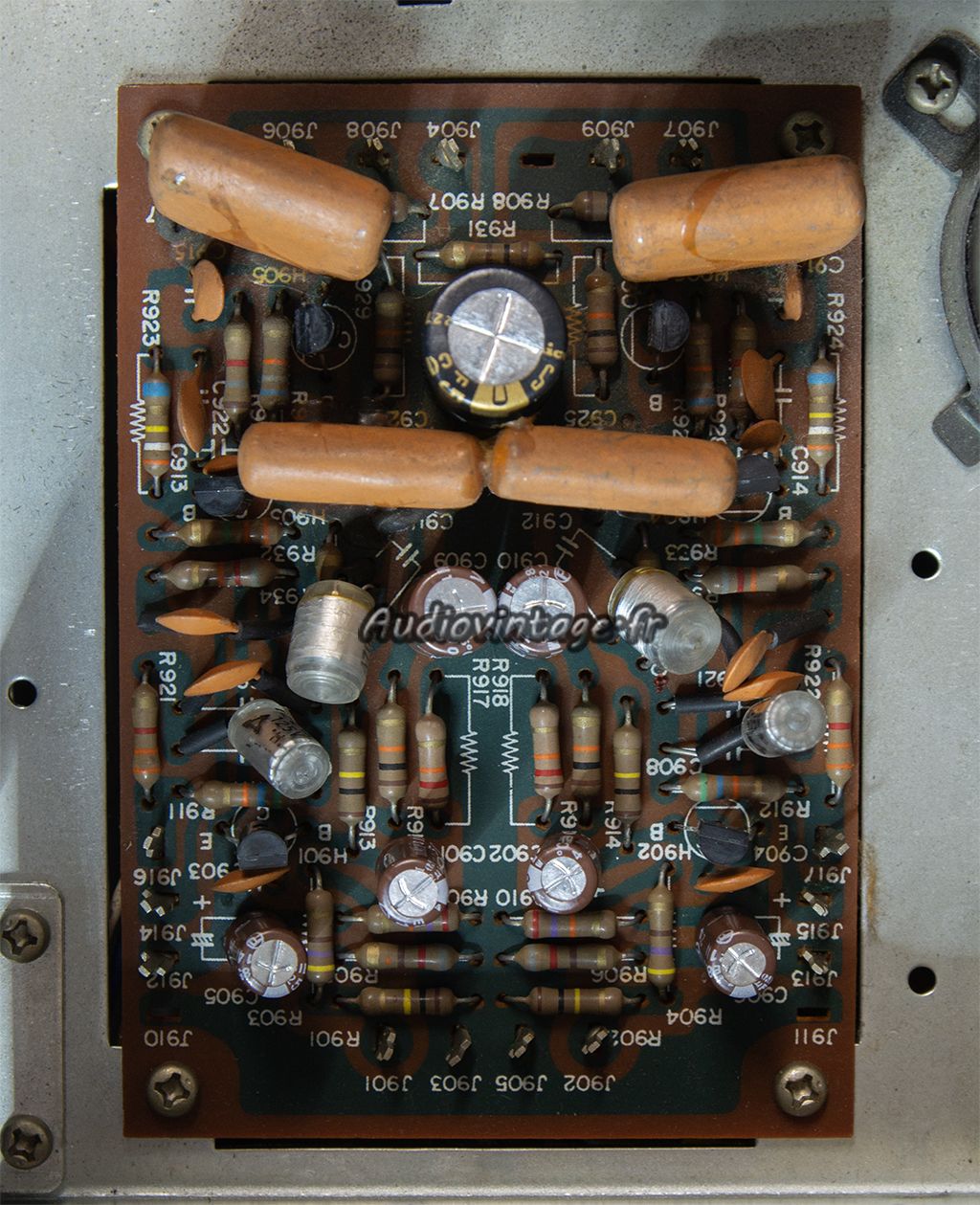

Marantz 1060 : étage phono révisé.
Intervention identique.

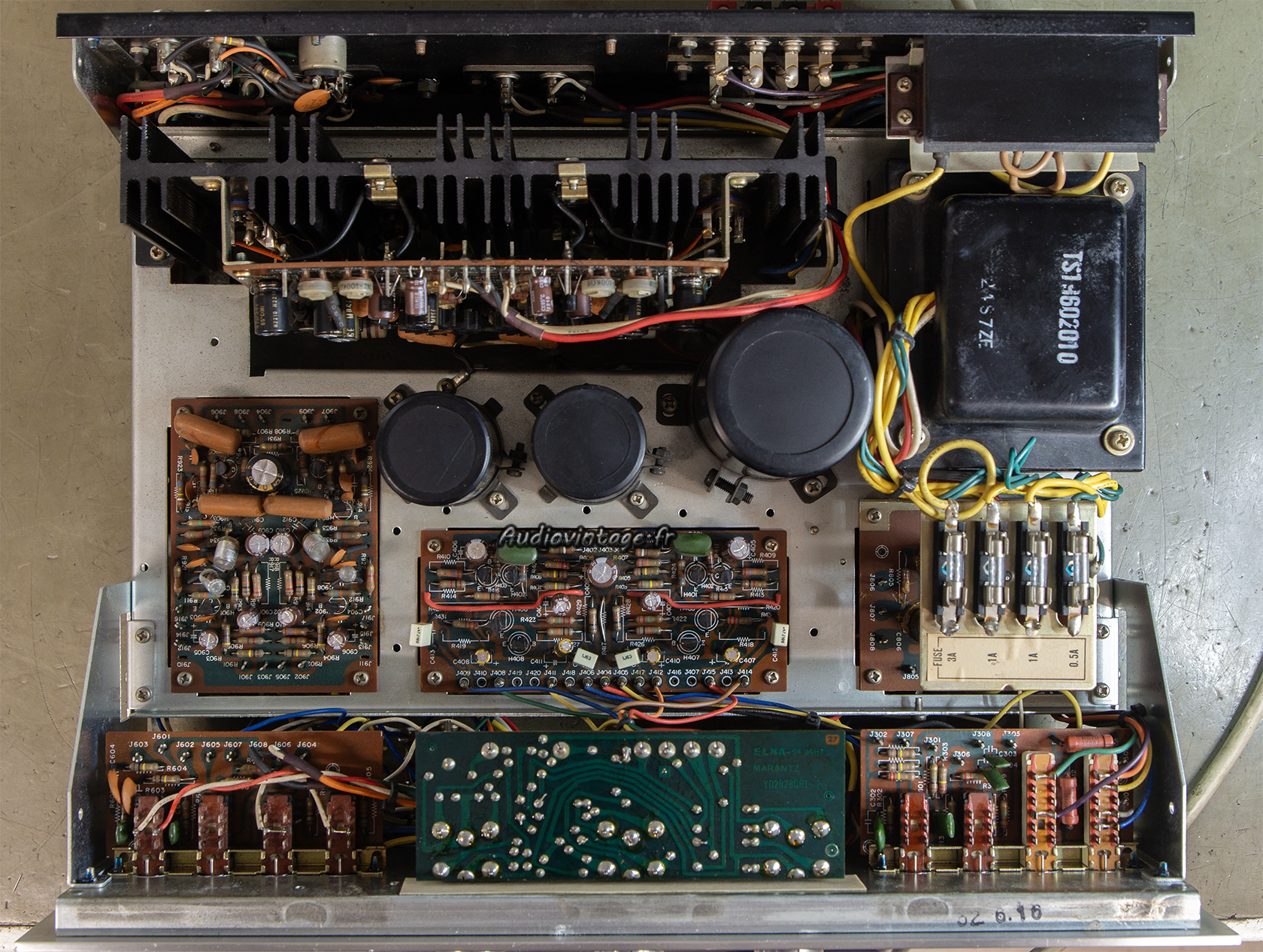

Marantz 1060 : terminé.
Commandes nettoyées, transformateur configuré en 240v, réglages effectués. Terminé.

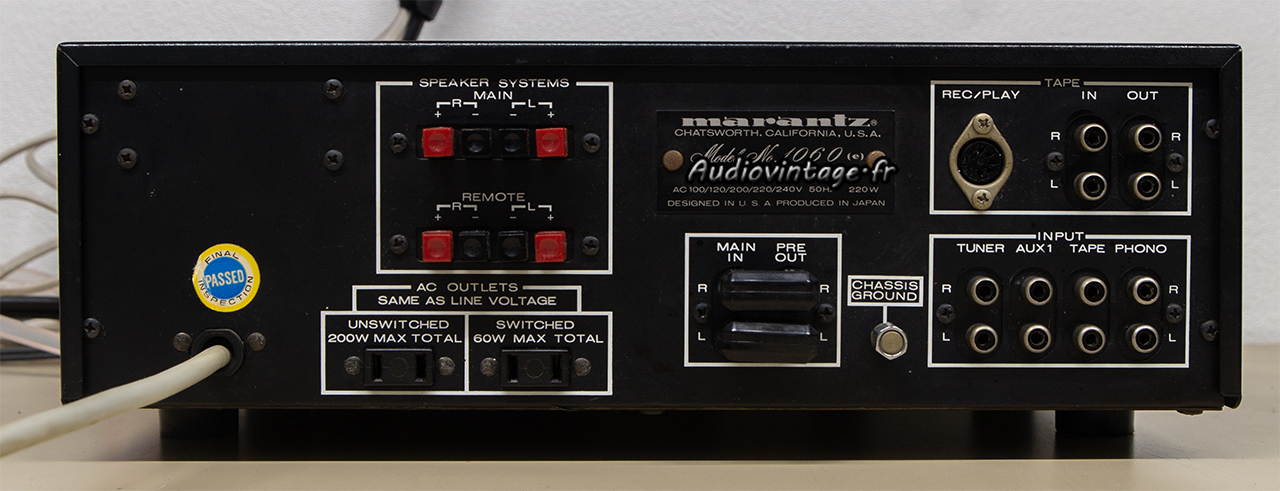

Marantz 1060 : connectique.
Connectique.

Les mesures sur entrée Aux :

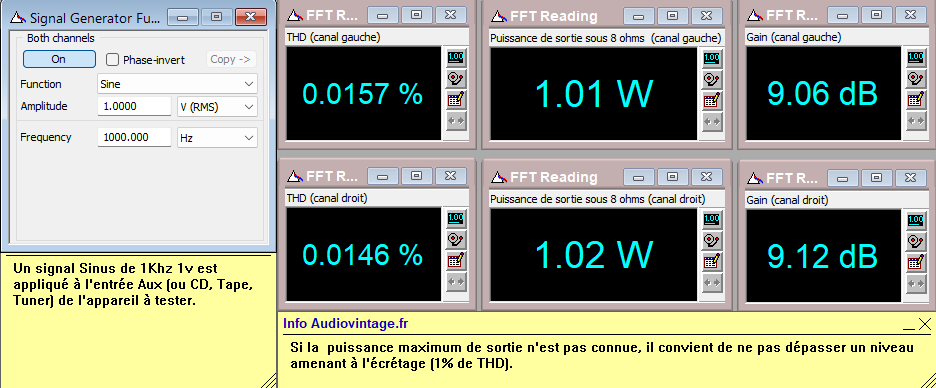

Marantz 1060 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Marantz 1060 : distorsion-a-2x30w-sous-8-ohms-entree-aux
Distorsion à puissance nominale sous 8 ohms, entrée aux.

Marantz 1060 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Marantz 1060 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Marantz 1060 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Marantz 1060 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Marantz 1060 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Marantz 1060 : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Marantz 1060 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Marantz 1060 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono

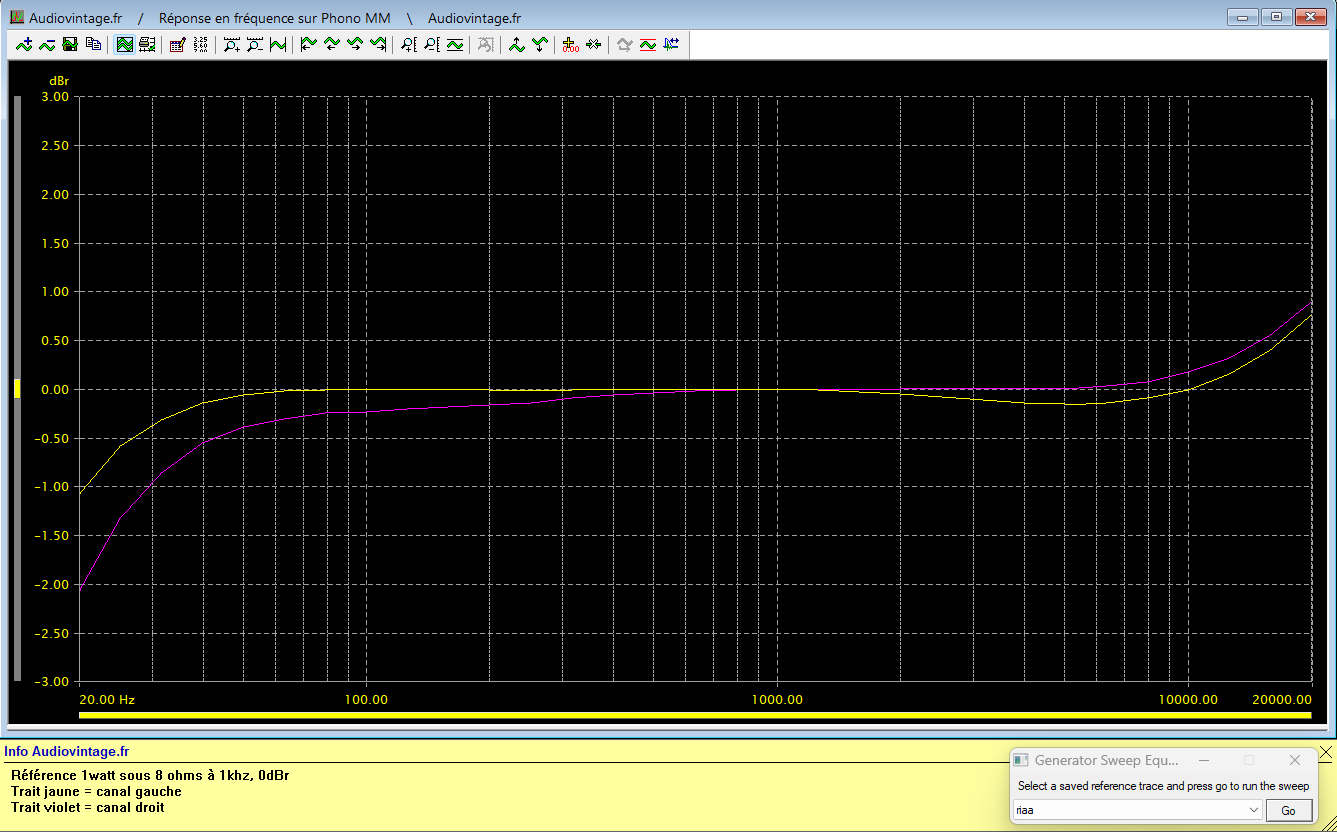

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Marantz 1060 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Marantz 1060 : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-phono

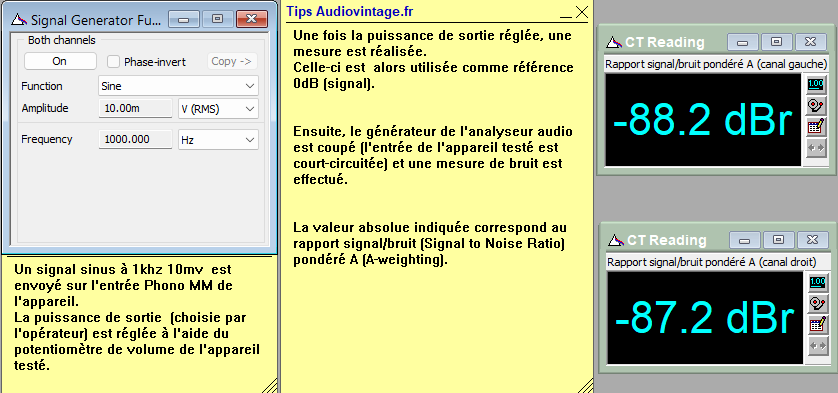

Rapport signal bruit à 2x30w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Harman Kardon A 401 : signal-carre-a-100hz
Marantz 1060 : signal-carre-a-1khz
Marantz 1060 : signal-carre-a-10khz
Marantz 1060 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
