Accuphase E-205

Accuphase E-205 : jolie présentation.
Accueil d’un Accuphase E-205 suite à son achat par son nouveau propriétaire.

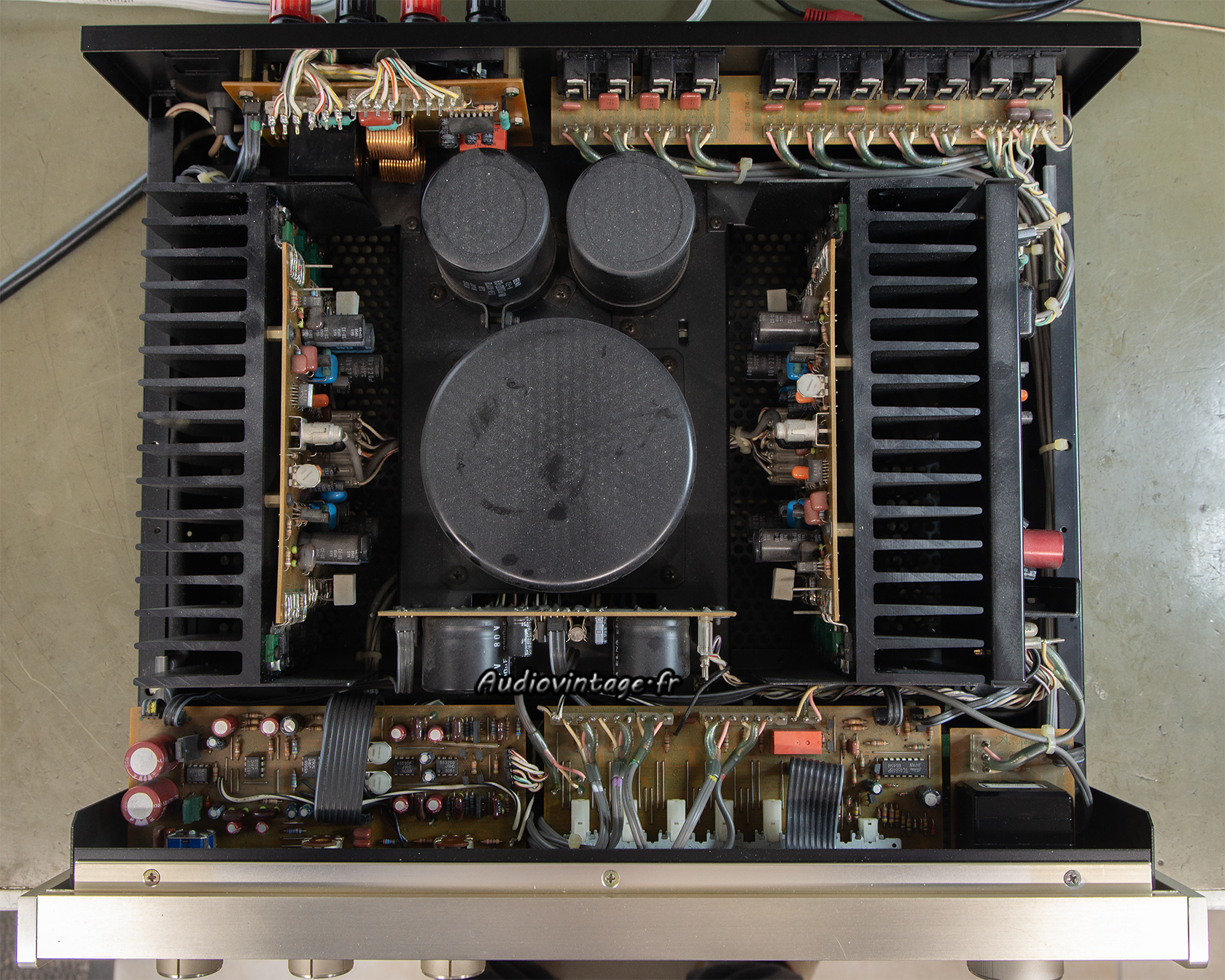

Accuphase E-205 : à son arrivée.
Accuphase E-205 : à son arrivée.
L’amplificateur fonctionne. Un petit souci de piste usée sur le potentiomètre de grave (mais il reste utilisable), des commandes encrassées, un relais oxydé et quelques condensateurs chimiques usés, rien que des constatations habituelles pour un appareil de cet âge.

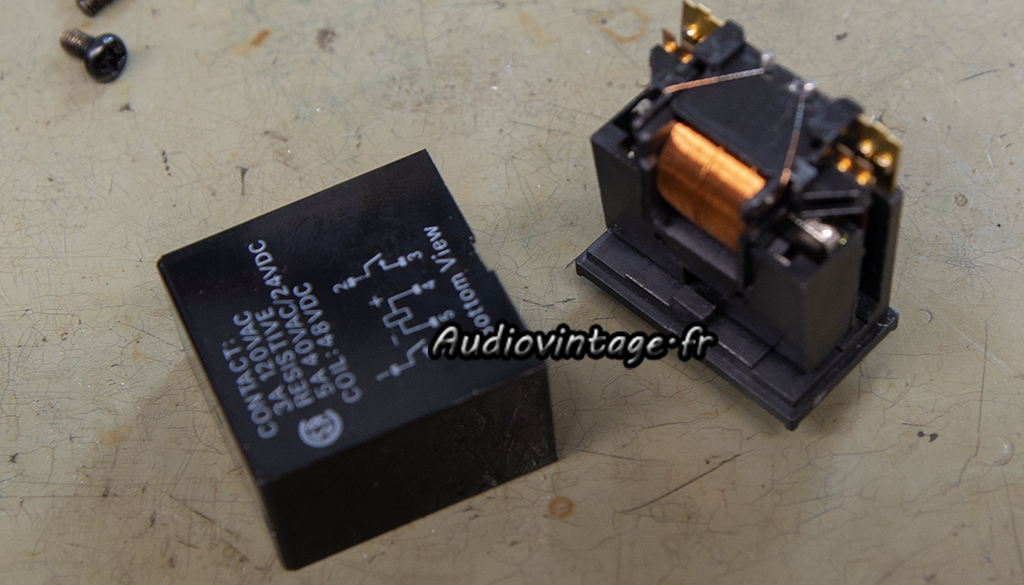

Accuphase E-205 :  désoxydation du relais.
Je commence par retirer le relais pour désoxyder ses contacts.

Accuphase E-205 : circuit puissance à réviser.
Puis je m’occupe d’un des deux circuits de puissances. Transistors Mosfet en « drivers » et bipolaires en « puissance ».

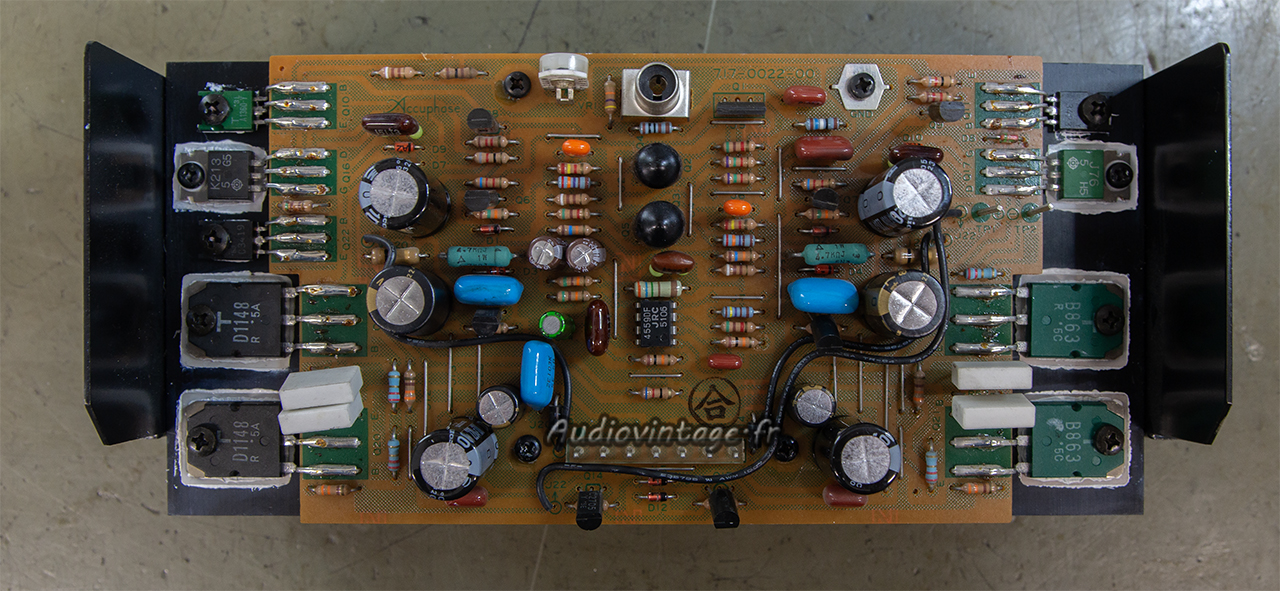

Accuphase E-205 : circuit puissance révisé.
Tous les condensateurs chimiques sont remplacés, certaines soudures en très mauvais état sont refaites. Graisse fraiche pour tout le monde.
Le second canal reçoit des soins identiques.

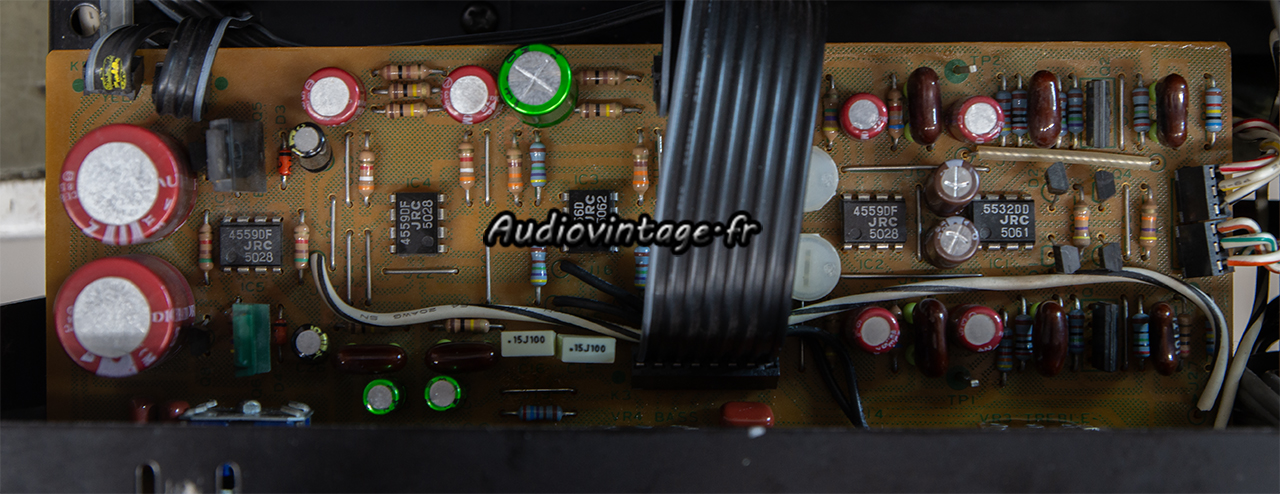

Accuphase E-205 :  condensateurs chimiques cuits par ici...
Sur le circuit « tone ». Les condensateurs chimiques Elna Audio sont en très bon état, mais les autres….

Accuphase E-205 : condensateurs chimiques usés remplacés.
Révision faite.

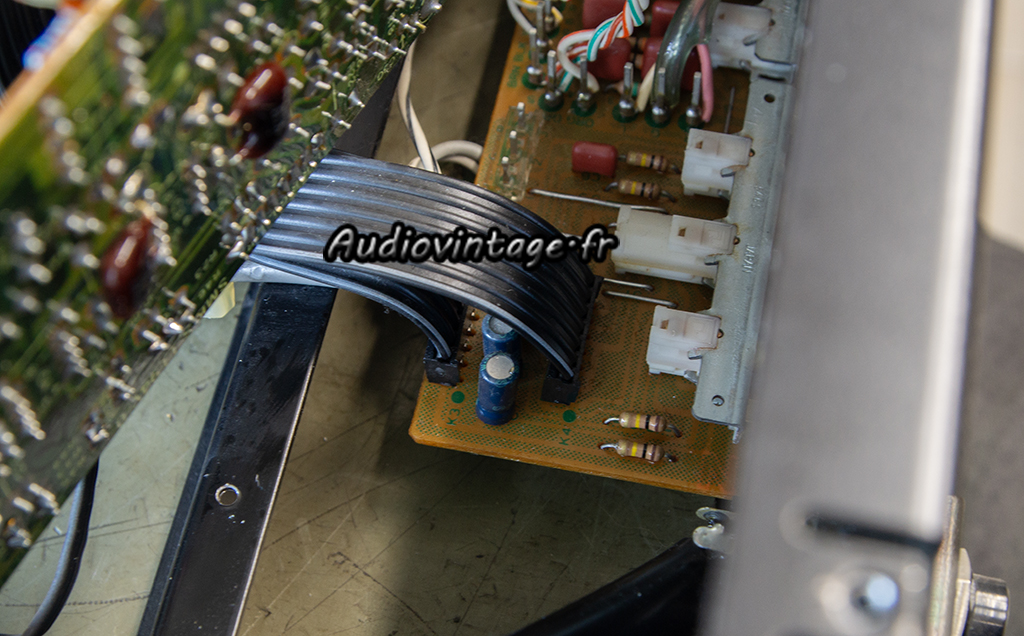

Accuphase E-205 :  deux capas fatiguées.
Ici aussi, deux petites capas bien fatiguées…

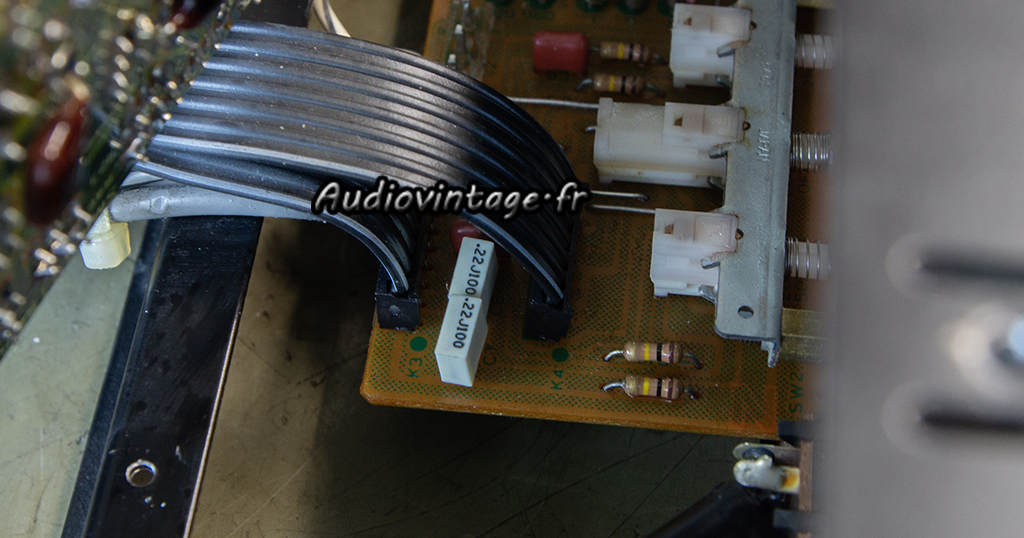

Accuphase E-205 : nouveaux condensateurs en place.
Remplacées.

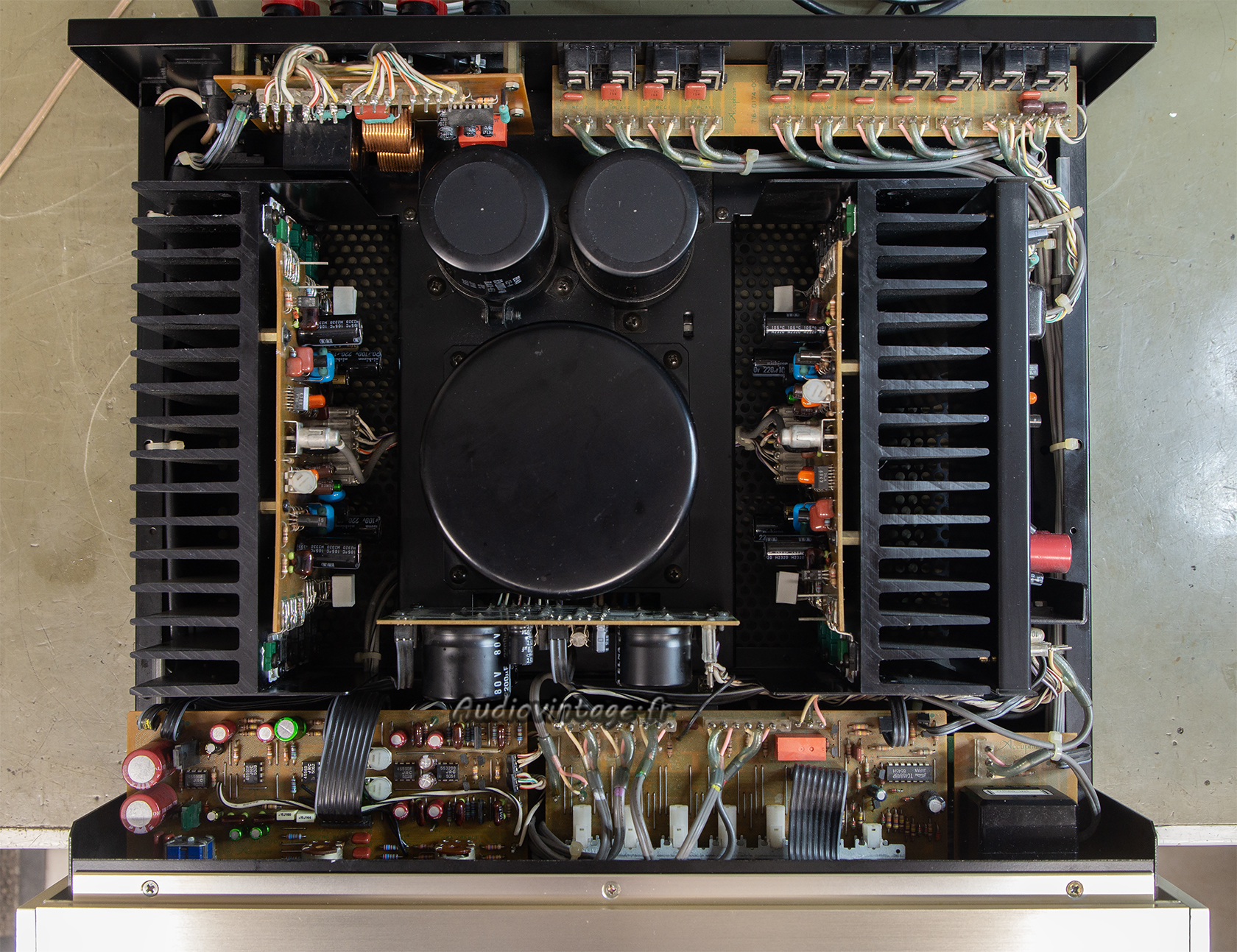

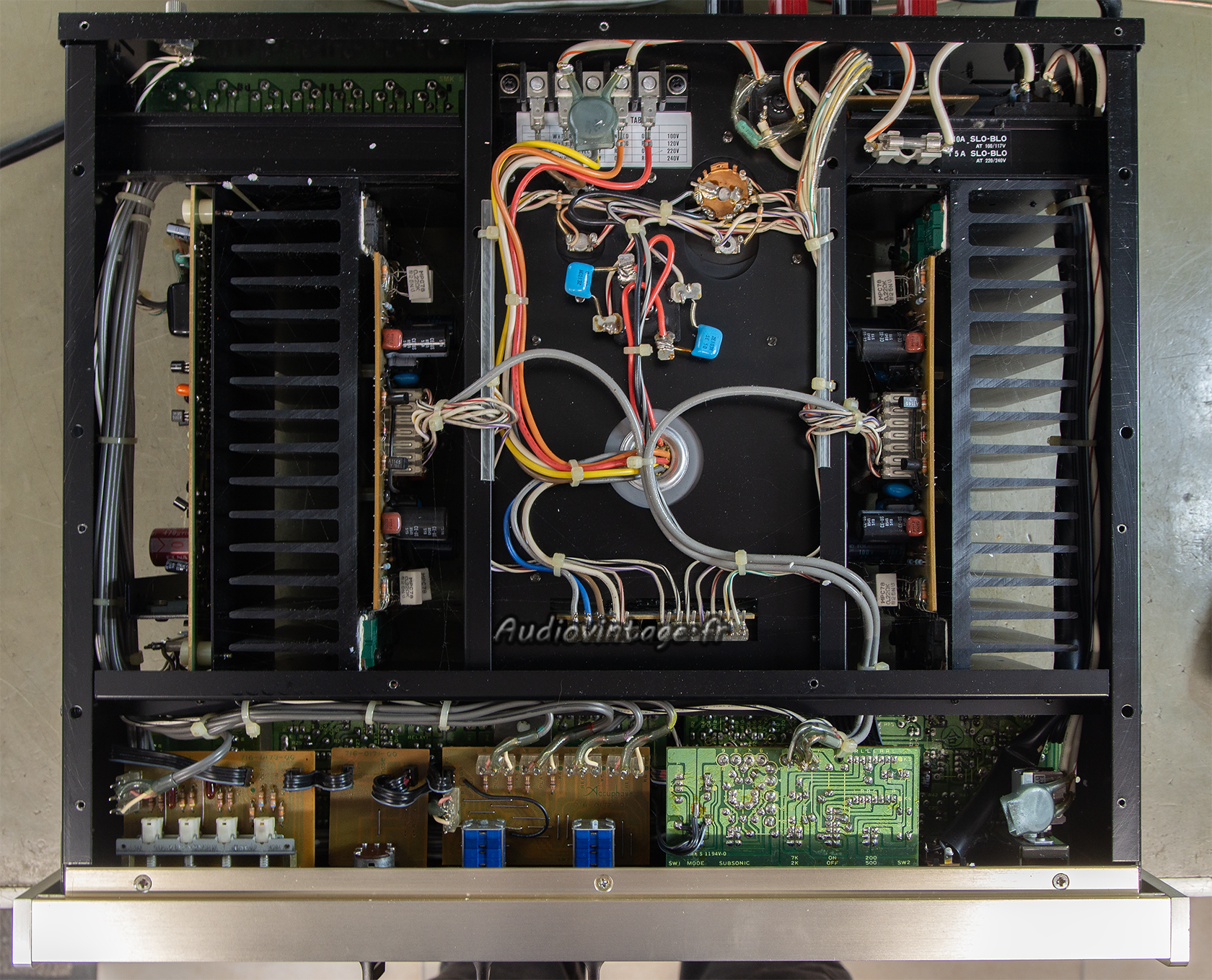

Accuphase E-205 : terminé.
Commandes nettoyées, courants de repos ajustés. Terminé.

Accuphase E-205 : connectique.
Connectique.

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée CD :

Accuphase E-205 : distorsion-a-2x1w-sous-8-ohms-entree-CD-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée CD, tone defeat.

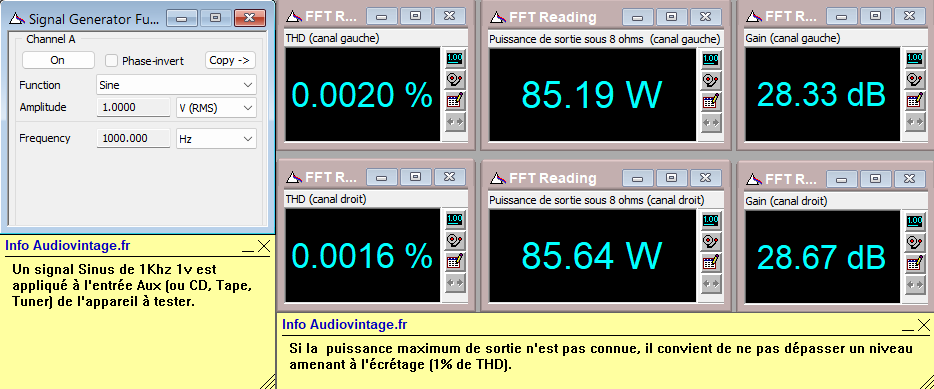

Accuphase E-205 : distorsion-a-2x85w-sous-8-ohms-entree-CD-tone-defeat
Distorsion à 2x85w sous 8 ohms, entrée CD, tone defeat.

Accuphase E-205 : distorsion-a-2x95w-sous-8-ohms-entree-CD-tone-defeat
Il en a encore un peu sous le pied.

Accuphase E-205 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, tone defeat.

Accuphase E-205 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD-tone-defeat-filtre-subsonic-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, filtre subsonic activé, tone defeat.

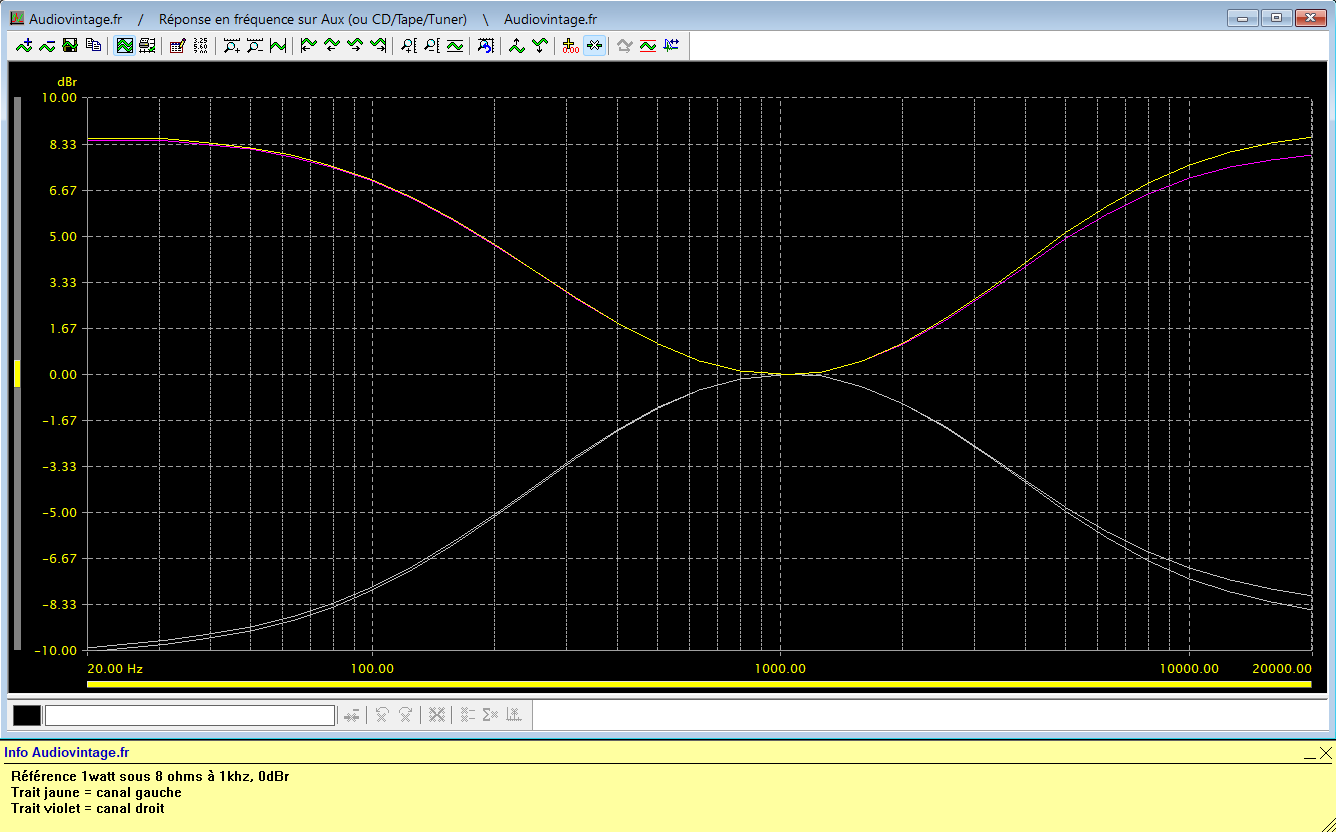

Accuphase E-205 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD, correcteurs au mini puis au maxi.

Accuphase E-205 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-CD-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée CD, tone defeat.

Accuphase E-205 : rapport-signal-bruit-a-2x85w-sous-8-ohms-entree-CD-tone-defeat
Rapport signal bruit à 2x85w sous 8 ohms, entrée CD, tone defeat.

Les mesures sur entrée phono MM:

Accuphase E-205 : distorsion-a-2x1w-sous-8-ohms-entree-phono-MM-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono MM.

Accuphase E-205 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-MM-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

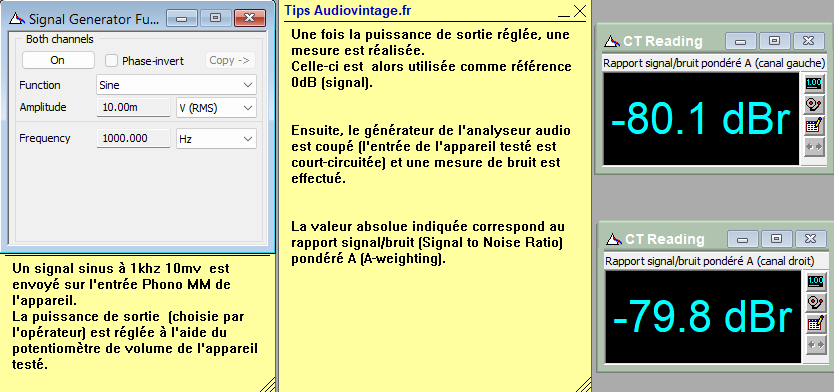

Accuphase E-205 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-MM-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

Accuphase E-205 : rapport-signal-bruit-a-2x85w-sous-8-ohms-entree-phono-MM-tone-defeat
Rapport signal bruit à 2x85w sous 8 ohms, entrée phono MM, tone defeat.

Les mesures sur entrée phono MC:

Accuphase E-205 : distorsion-a-2x1w-sous-8-ohms-entree-phono-MC-30-ohms-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

Accuphase E-205 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-MC-30-ohms-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

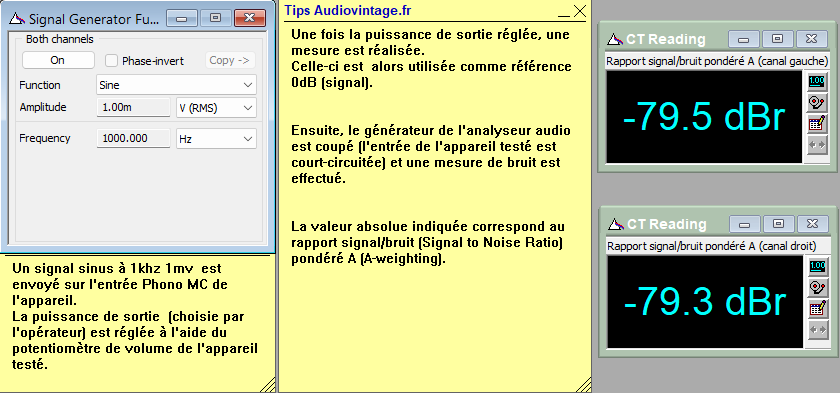

Accuphase E-205 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-MC-30-ohms-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

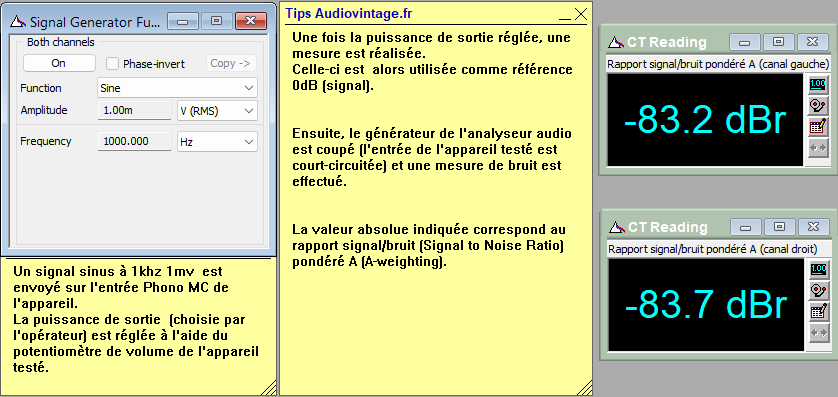

Accuphase E-205 : rapport-signal-bruit-a-2x85w-sous-8-ohms-entree-phono-MC-30-ohms-tone-defeat
Rapport signal bruit à 2x85w sous 8 ohms, entrée phono MC, tone defeat.

Les mesures à l’oscilloscope :

Accuphase E-205 : signal-carre-a-100hz

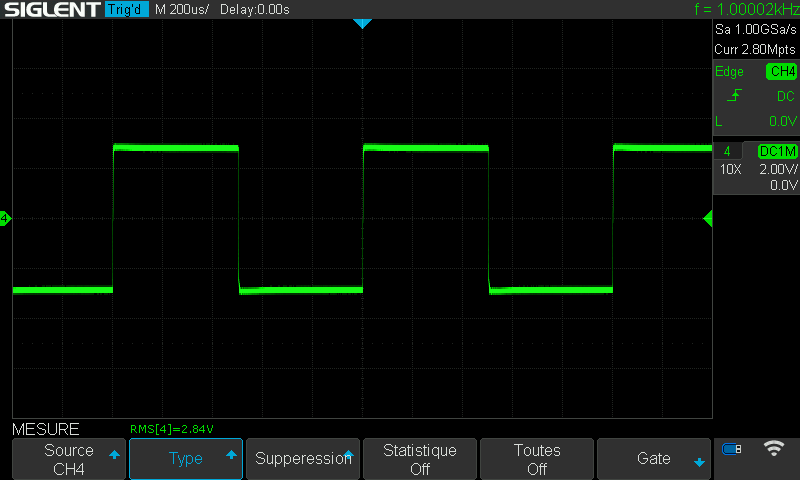

Accuphase E-205 : signal-carre-a-1khz
Accuphase E-205 : signal-carre-a-10khz
Accuphase E-205 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
