Un « petit » nouveau sur Audiovintage, un bloc de puissance Yamaha MX-600.
Son nouveau propriétaire me l’a confié pour sa révision.
Le Yamaha fonctionne, pas très bien, ça crachouille, ce n’est pas très « clair », une ampoule derrière façade est HS.
Manifestement, il a été « bricolé. Ce pauvre transistor Toshiba se demande bien ce qu’il fait ici. Une chose est certaine, ce n’est pas le complémentaire du Sanken original.
Dans ce type d’appareil ce genre de montage peut amener à une nouvelle panne, et surtout, à de la distorsion audible, nous verrons cela plus bas, avec les mesures.

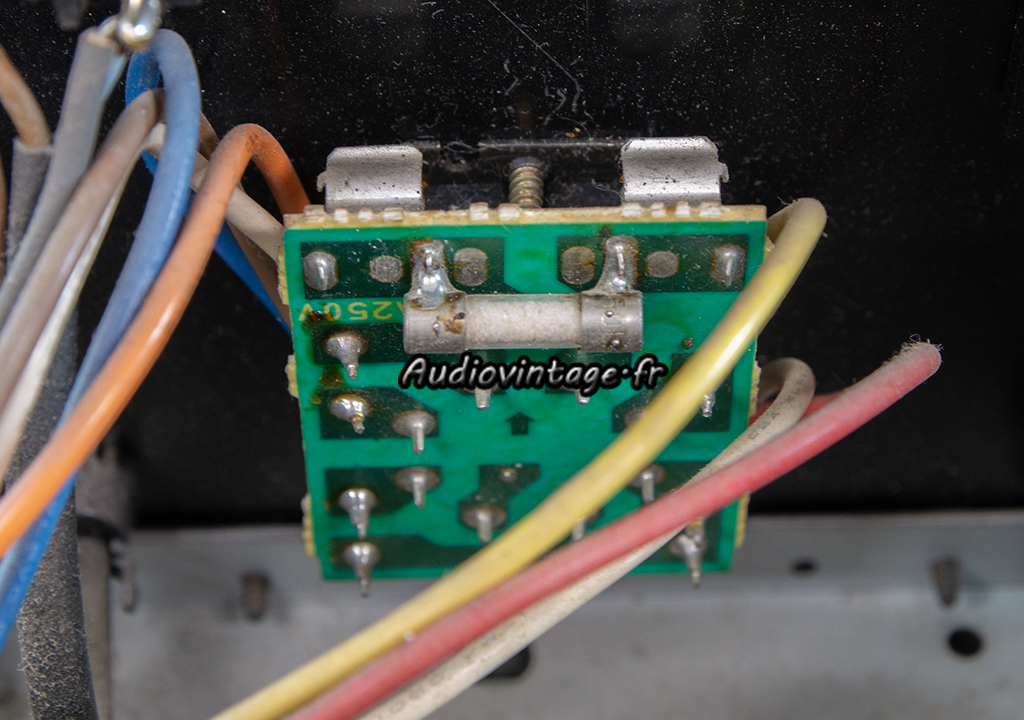

Le fusible original ayant lâché, et l’intervenant n’ayant pas le bon format sous la main (ni la bonne valeur non plus d’ailleurs…), une solution pas très enviable a été trouvée…
L’arrière de l’appareil présentait un léger enfoncement, cette soudure du bornier HP n’a pas appréciée.
L’intervention a consisté au remplacement des deux transistors PNP du canal droit par des référence identiques aux originaux (et même classe de gain également).
Les petits condensateurs chimiques présents sur le circuit principal ont été remplacés tout comme le relais. Un fusible correct est mis en place dans son support, de multiples soudures refaites.
Les réglages habituels sont réalisés.
Terminé.
Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures :
Avant intervention, distorsion à 2x1w sous 8 ohms. On note une distorsion importante, et particulièrement sur le canal droit. Ici le responsable est le relais de protection HP dont les contacts sont oxydés.
Toujours avant intervention. A pleine puissance, l’oxydation des contacts du relais a beaucoup moins d’impact, ici la distorsion importante à droite est due à la présence du transistor de puissance Toshiba qui ne convient pas (surtout sans son complémentaire).
Après intervention, distorsion à 2x1w sous 8 ohms.
Après intervention, distorsion à 2x85w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms.
Rapport signal bruit à 2x1w sous 8 ohms.
Rapport signal bruit à 2x85w sous 8 ohms.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
