Mission Cyrus Two

Mission Cyrus Two : plus musical que gros :)
Après un Mission Cyrus One il y a peu, voici un Cyrus Two pour une révision complète.

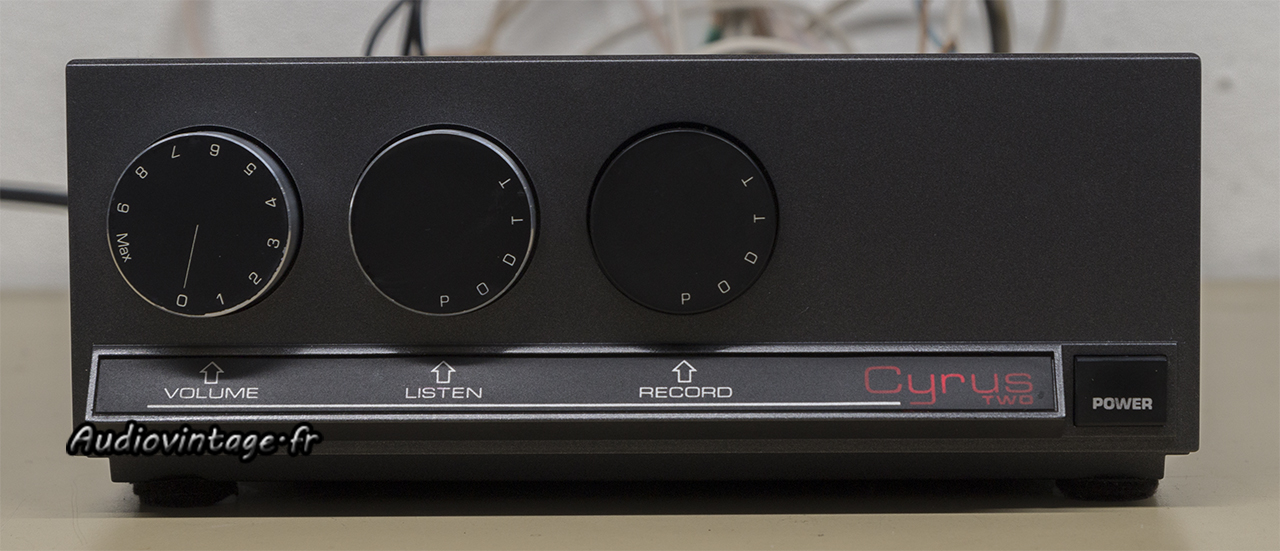

Mission Cyrus Two : à son arrivée.
Le propriétaire se plaint d’un déséquilibre entre les canaux. A son arrivée, un essai peu concluant indique qu’il est temps d’agir. En effet, il ne donne plus rien à gauche, à droite il y a une distorsion audible, et si on commute sur l’entrée phono le canal droit ronfle. On rajoute à cela les traditionnelles fiches rca dessoudées et les mauvais contacts dans les commandes.

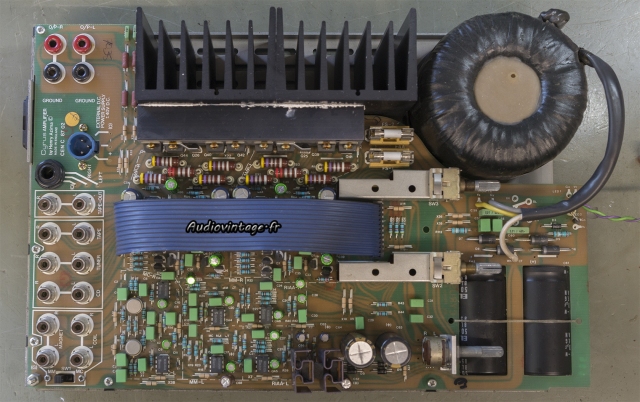

DMission Cyrus Two : démontage.
Démontage en cours.
Mes investigations révèlent que la totalité des condensateurs chimiques présents sur le circuit sont, soit HS, soit au bord du suicide. Les deux condensateurs de filtrage sont eux, par contre, en parfait état.

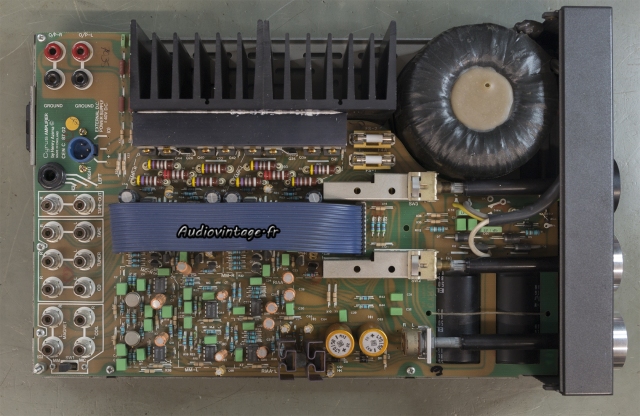

Mission Cyrus Two : condensateurs remplacés.
Tous les petits condensateurs chimiques sont donc remplacés, les soudures refaites, les commandes nettoyées, les courant de repos ajustés.
Terminé.

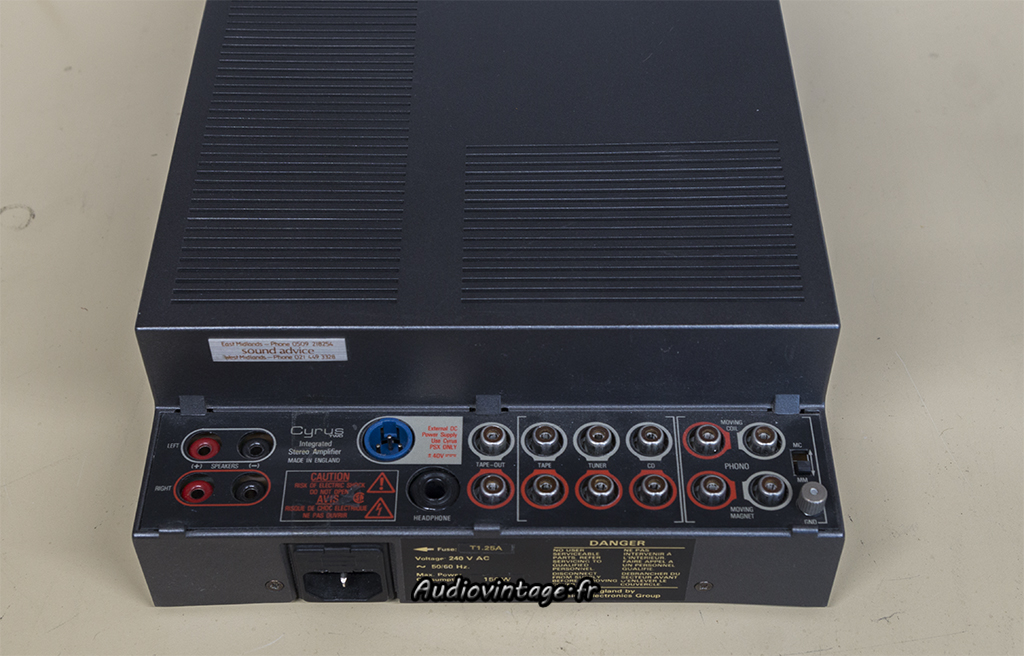

Mission Cyrus Two : connectique.
Connectique.

Les mesures sur entrée Aux :

Mission Cyrus Two : distorsion-a-2x1w-sous-8-ohms-entree-CD
Distorsion à 2x1w sous 8 ohms, entrée CD.

Mission Cyrus Two : distorsion-a-2x50w-sous-8-ohms-entree-CD
Distorsion à 2x50w sous 8 ohms, entrée CD.

Mission Cyrus Two : IMD-a-2x1w-sous-8-ohms-entree-CD
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée CD.

Mission Cyrus Two : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-CD
Puissance de sortie sous 8 ohms, à l’écrêtage en IMD, entrée CD.

Mission Cyrus Two : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD.

Mission Cyrus Two : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-CD
Rapport signal bruit à 2x1w sous 8 ohms, entrée CD.

Mission Cyrus Two : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-CD
Rapport signal bruit à 2x50w sous 8 ohms, entrée CD.

Les mesures sur entrée phono MM:

Mission Cyrus Two : distorsion-a-2x1w-sous-8-ohms-entree-phono-MM
Distorsion à 2x1w sous 8 ohms, entrée phono MM.

Mission Cyrus Two : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-phono-MM
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MM.

Mission Cyrus Two : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-MM
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MM.

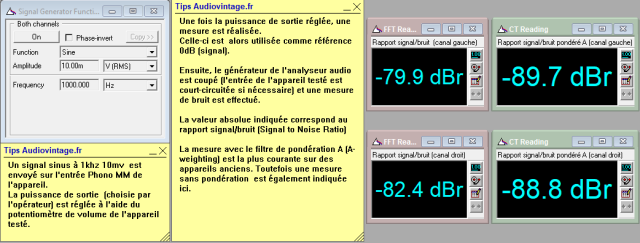

Mission Cyrus Two : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-phono-MM
Rapport signal bruit à 2x50w sous 8 ohms, entrée phono MM.

Les mesures sur entrée phono MC:

Mission Cyrus Two : distorsion-a-2x1w-sous-8-ohms-entree-phono-MC
Distorsion à 2x1w sous 8 ohms, entrée phono MC.

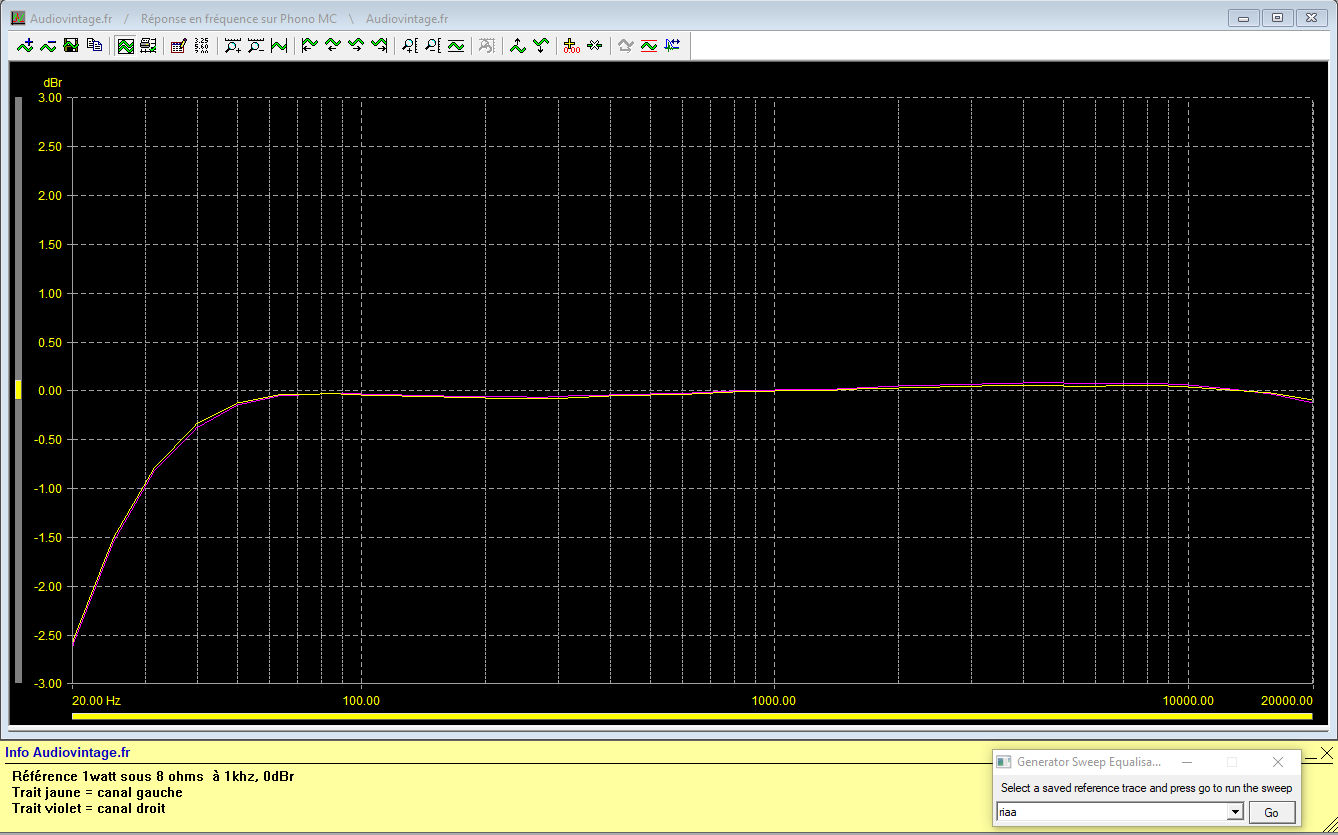

Mission Cyrus Two : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-MC
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MC.

Mission Cyrus Two : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-MC
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MC.

Mission Cyrus Two : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-phono-MC
Rapport signal bruit à 2x50w sous 8 ohms, entrée phono MC.

Les mesures à l’oscilloscope :

Mission Cyrus Two : signal-carre-a-100hz
Mission Cyrus Two : signal-carre-a-1khz
Mission Cyrus Two : signal-carre-a-10khz
Mission Cyrus Two : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD.
