Luxman L-81

Luxman L-81 : une très jolie présentation.
Je ne compte plus les Luxman dont je me suis occupé, et les bonnes choses n’ont pas nécessairement une fin 🙂
Et donc aujourd’hui, restauration d’un Luxman L-81.

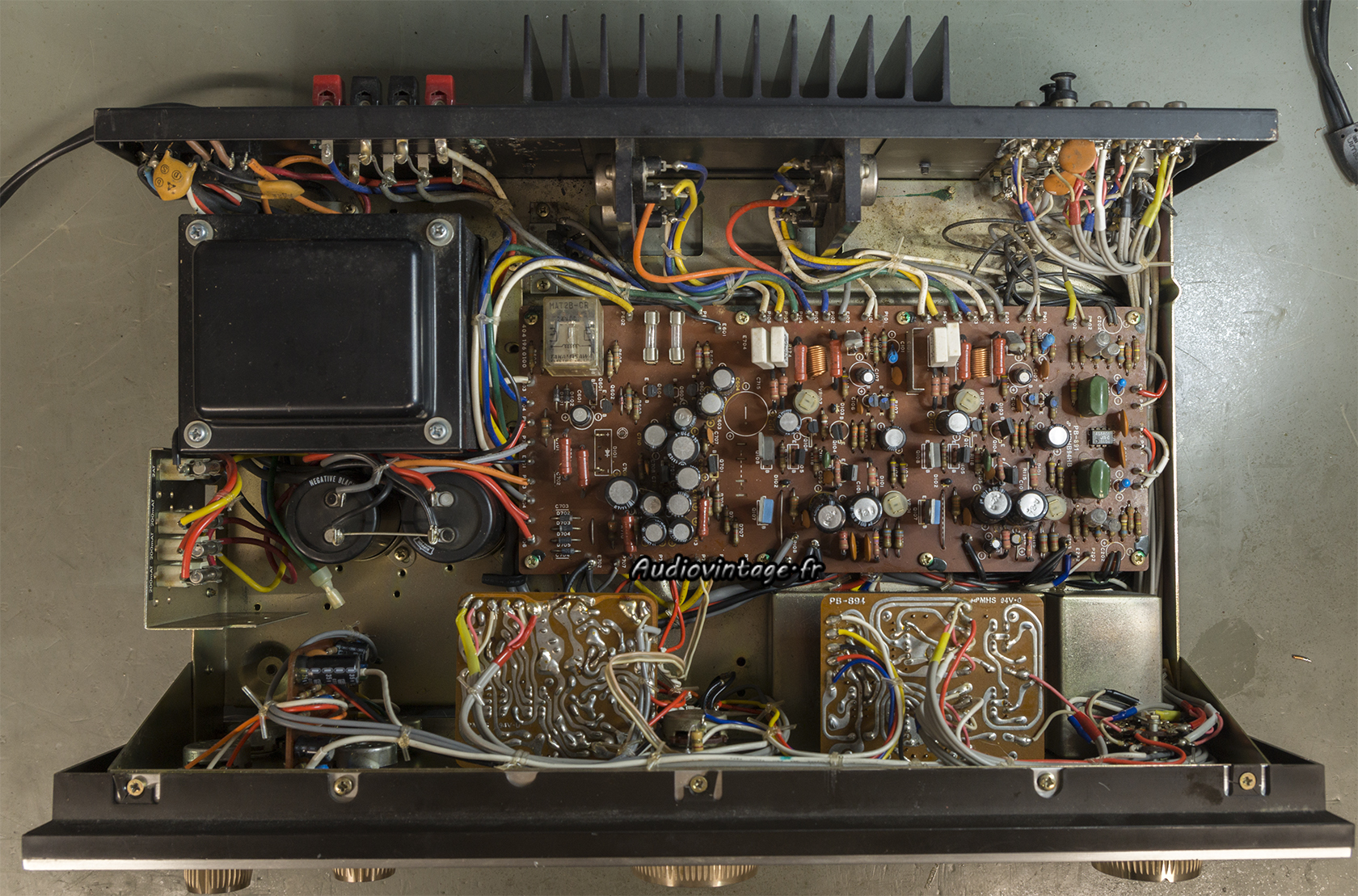

Luxman L-81 : à son arrivée.
L’amplificateur fonctionne toujours. Le nouveau propriétaire à du jouer les carrossier suite à son achat, l’emballage ayant été insuffisant. Fort heureusement, la façade n’a pas souffert.
Beaucoup de mauvais contacts dans les commandes, et l’écoute révèle, comme très souvent, un appareil fade, asthmatique et brouillon.

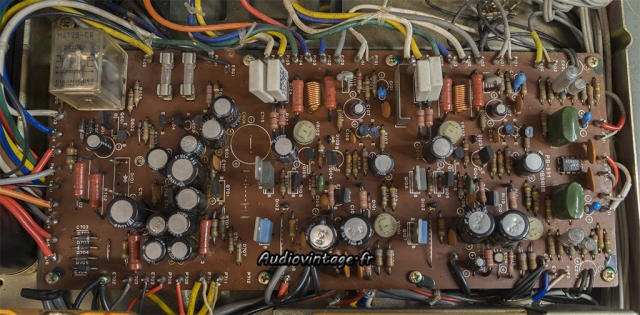

Luxman L-81 : circuit principal à réviser.
Le circuit principal qui comporte alimentation, protection, amplification et étage phono.

Luxman L-81 : nettoyage du relais.
Le relais est démonté, les contacts sont nettoyés.

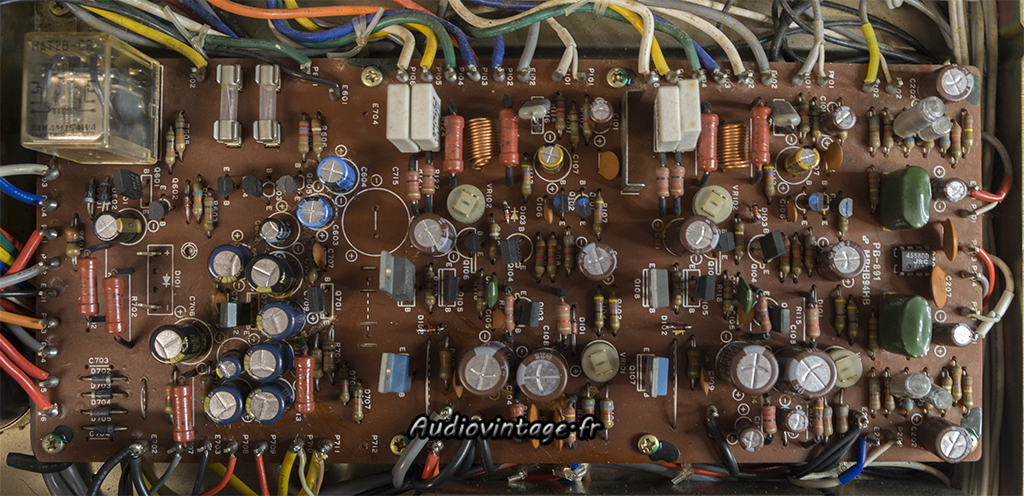

Luxman L-81 : circuit principal révisé.
Condensateurs chimiques neufs partout, ainsi que certaines diodes.

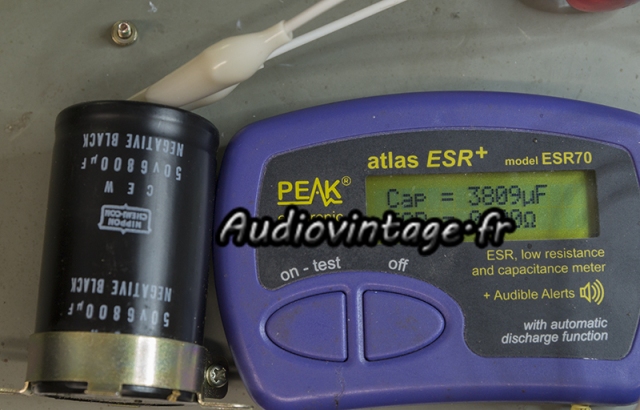

Luxman L-81 : condensateur kaput !
Les condensateurs de filtrage originaux sont cuits. A remplacer.

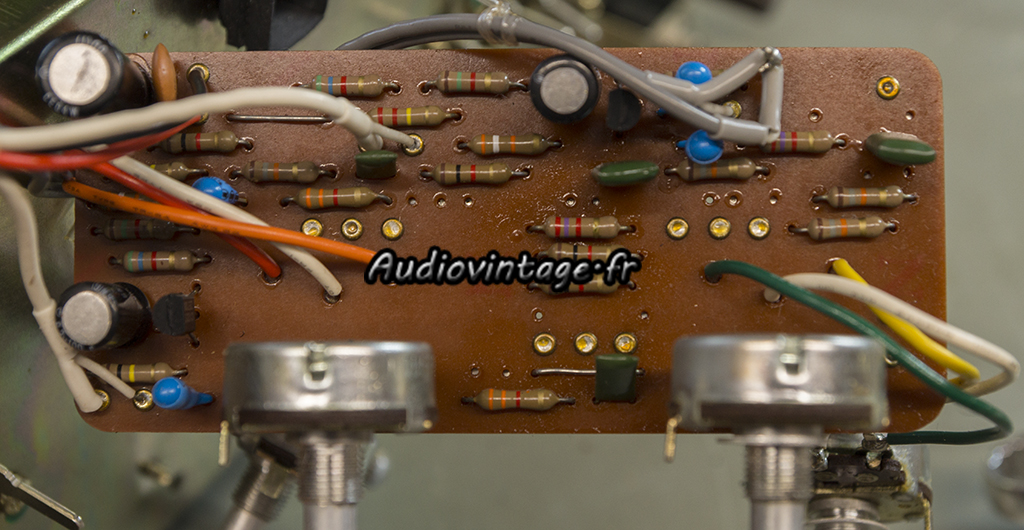

Luxman L-81 : circuit de tonalité à revoir.
Le circuit de tonalité.

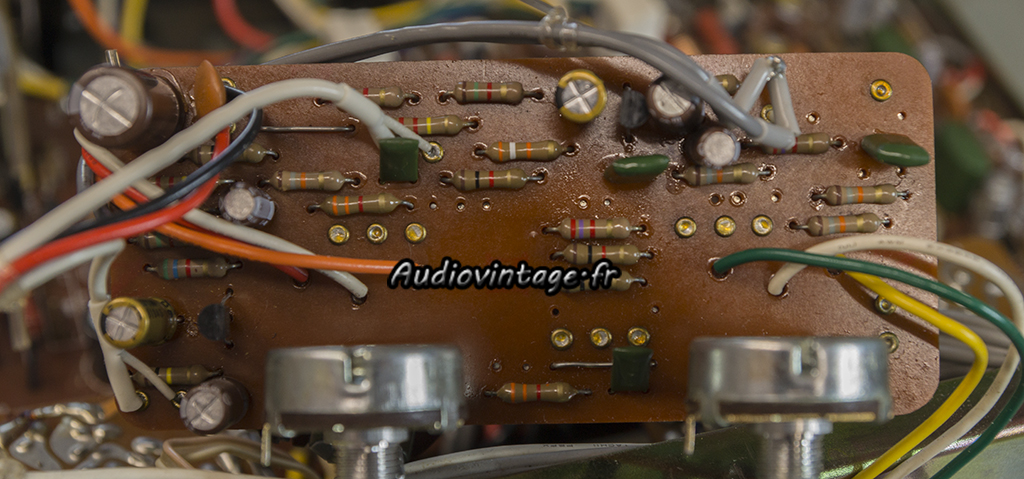

Luxman L-81 : circuit de tonalité revu.
Condensateurs chimiques et transistors neufs.

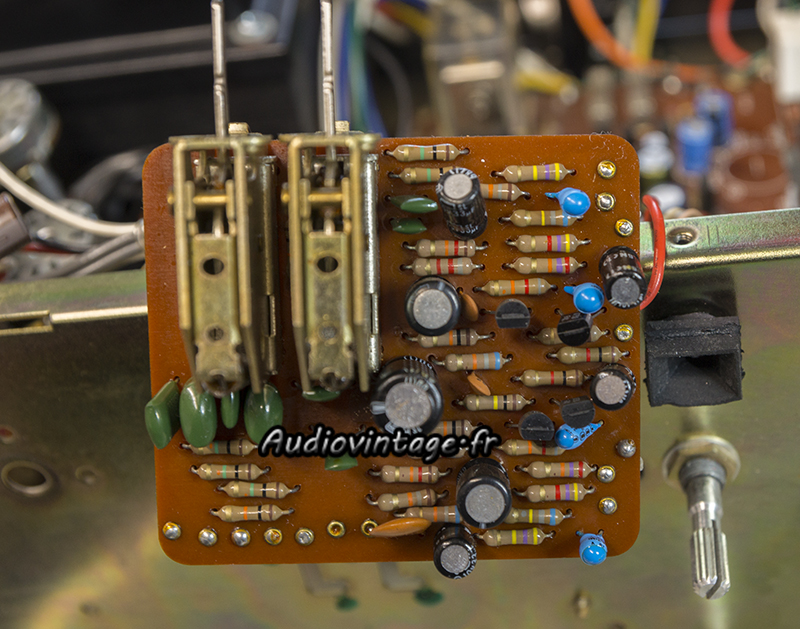

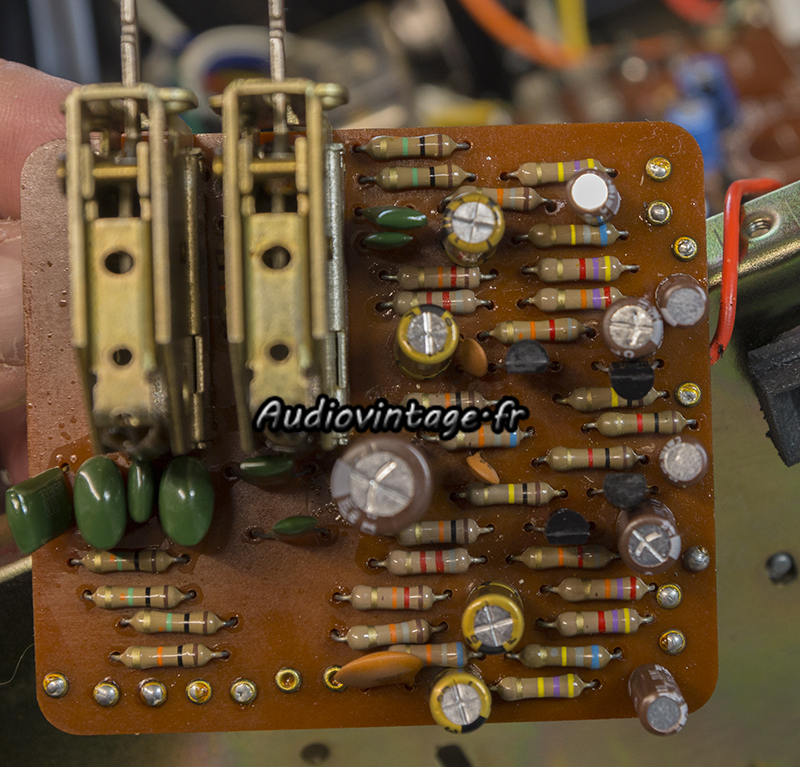

Luxman L-81 : circuit filtres à revoir.
Le circuit “filtres”.

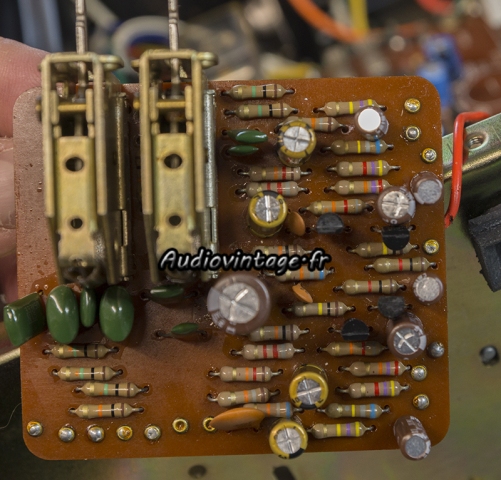

Luxman L-81 : circuit filtres revu.
Intervention identique.

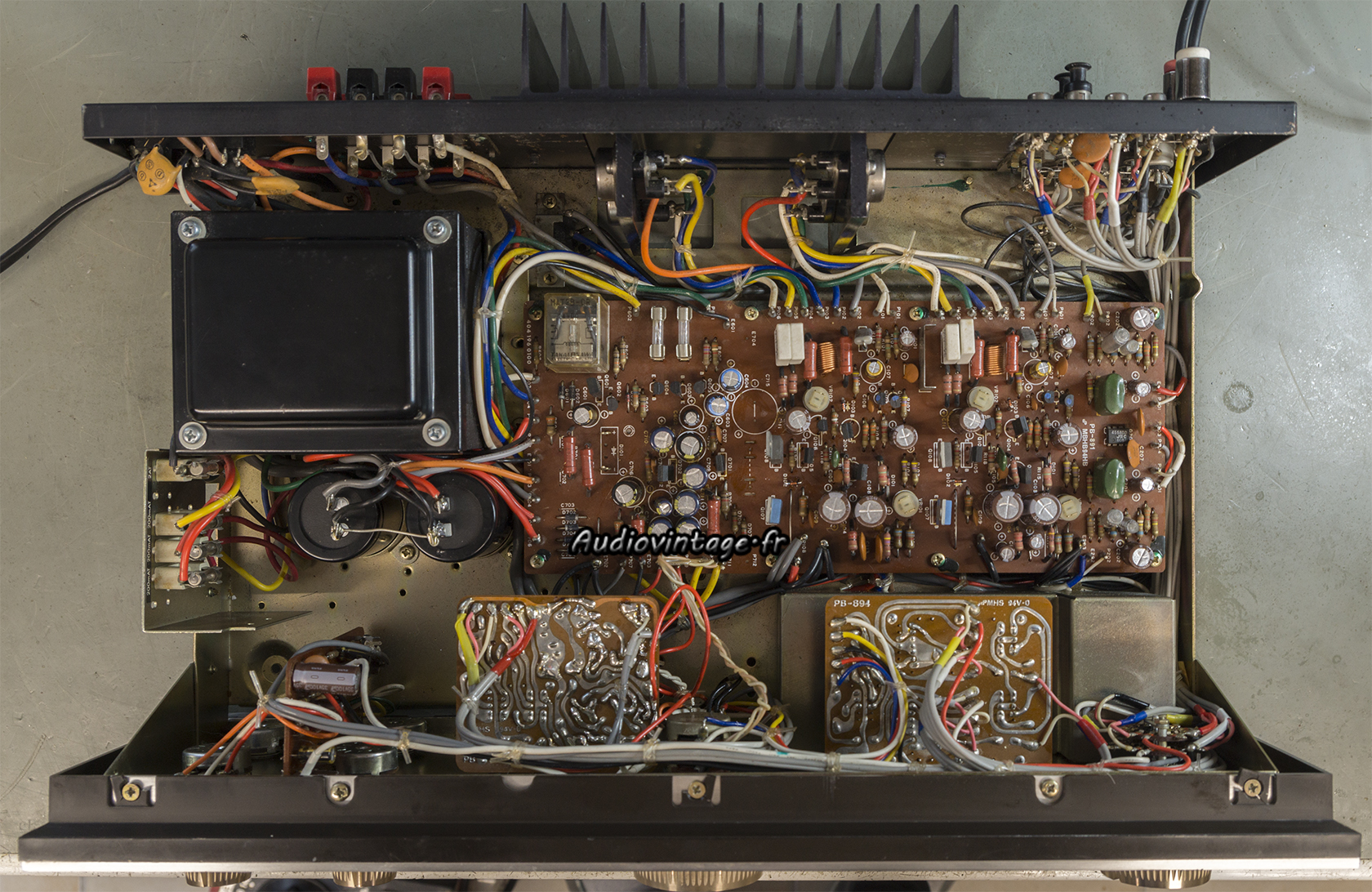

Luxman L-81 : terminé.
Toutes les commandes sont soigneusement nettoyées, Les réglages habituels sont effectués (courants de repos et offsets).

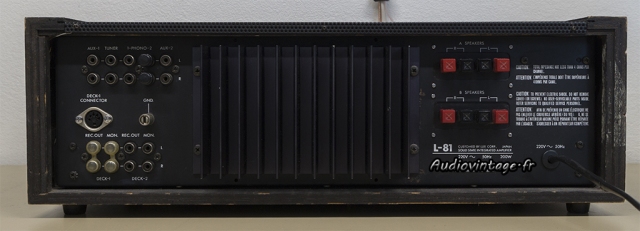

Luxman L-81 : connectique.
Connectique.

Les mesures sur entrée Aux :

Luxman L-81 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-81 : distorsion-a-2x45w-sous-8-ohms-entree-aux
Distorsion à 2x45w sous 8 ohms, entrée aux.

Luxman L-81 : IMD-a-2x1w-sous-8-ohms-entree-aux
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

Luxman L-81 : IMD-a-2x45w-sous-8-ohms-entree-aux
Distorsion d’intermodulation à 2x45w sous 8 ohms, entrée aux.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtre-subsonic-puis-filtre-70hz-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre subsonic puis filtre 70hz activé.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtre-7khz-uis-filtre-12khz-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre 7khz puis filtre 12khz activé.

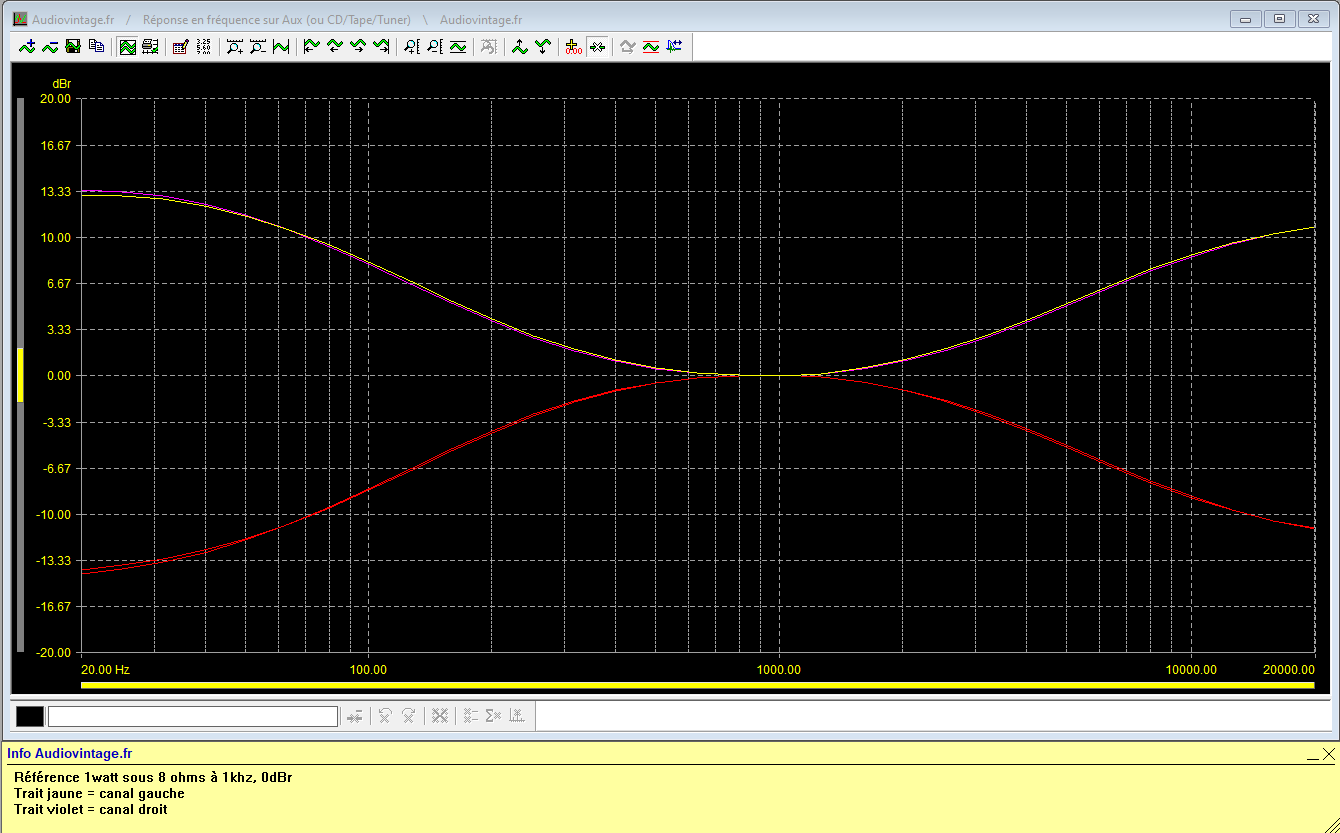

reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalites-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-81 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-81 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-81 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

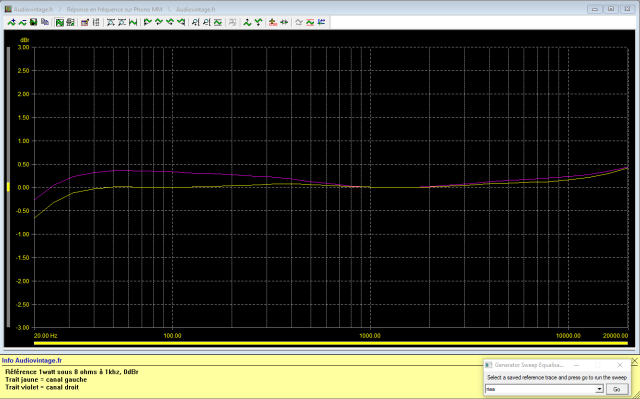

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Luxman L-81 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Luxman L-81 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x45w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Luxman L-81 : signal-carre-a-100hz
Luxman L-81 : signal-carre-a-1khz
Luxman L-81 : signal-carre-a-10khz
Luxman L-81 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
