Accueil d’une très belle machine pour une révision complète, un tuner Sansui TU-9500.
Ce Sansui est en état d’origine, il capte encore correctement la FM en stéréo, mais comme la plupart de ses congénères de l’époque, cela fait plus de 40 ans que la désaccentuation n’est pas ajustée pour l’Europe, avec pour conséquence un manque flagrant d’aigu.
D’autre part, un réalignement après révision lui fera le plus grand bien !

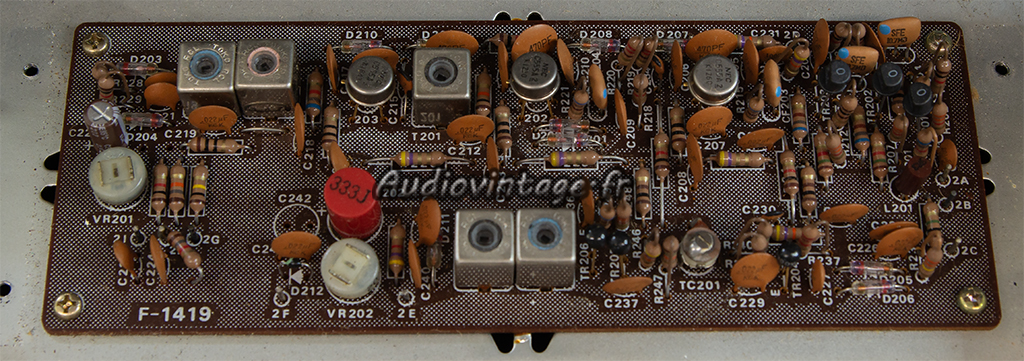

L’étage IF avant révision.
Révisé.

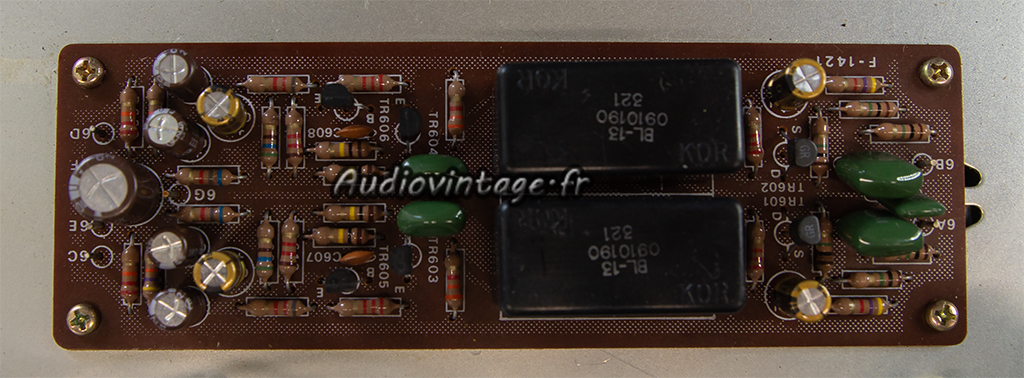

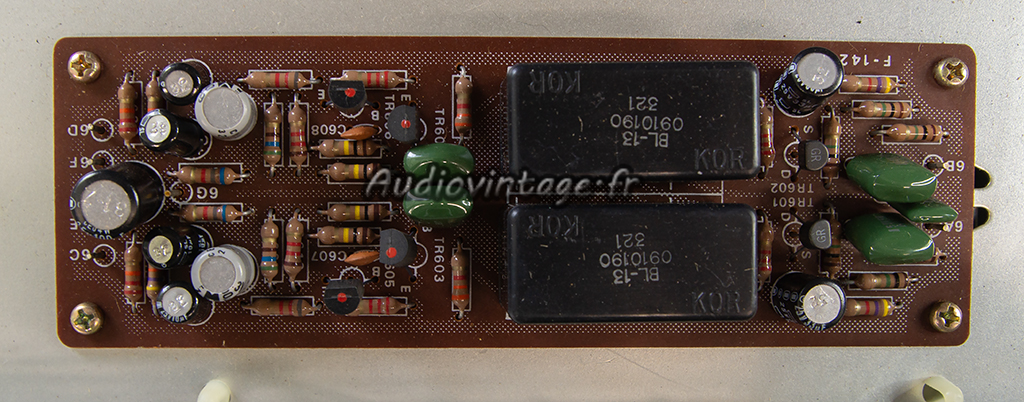

Le circuit « filtres ».
Condensateurs chimiques remplacés, tout comme deux transistors.

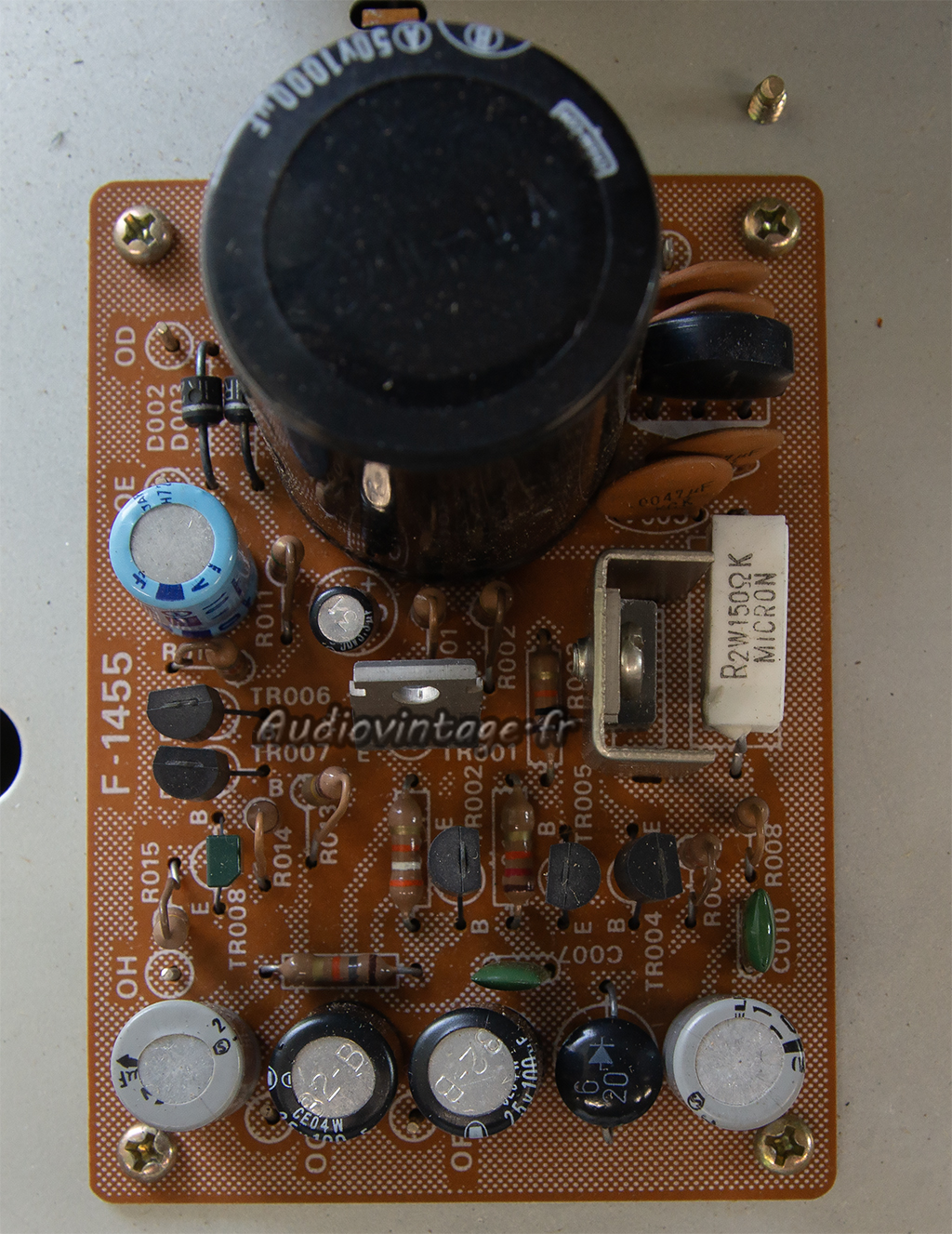

Le circuit d’alimentation.

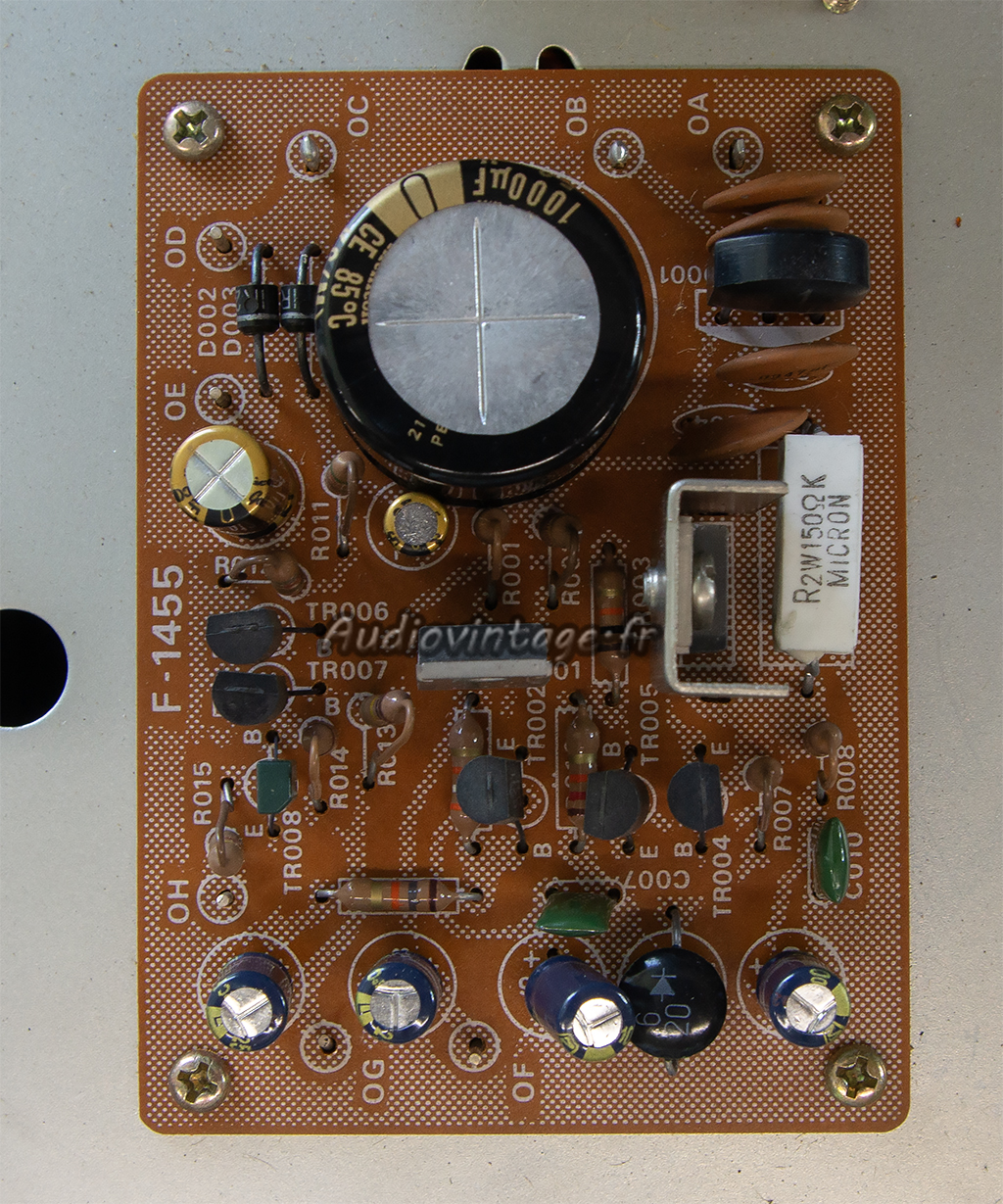

Révisé également.

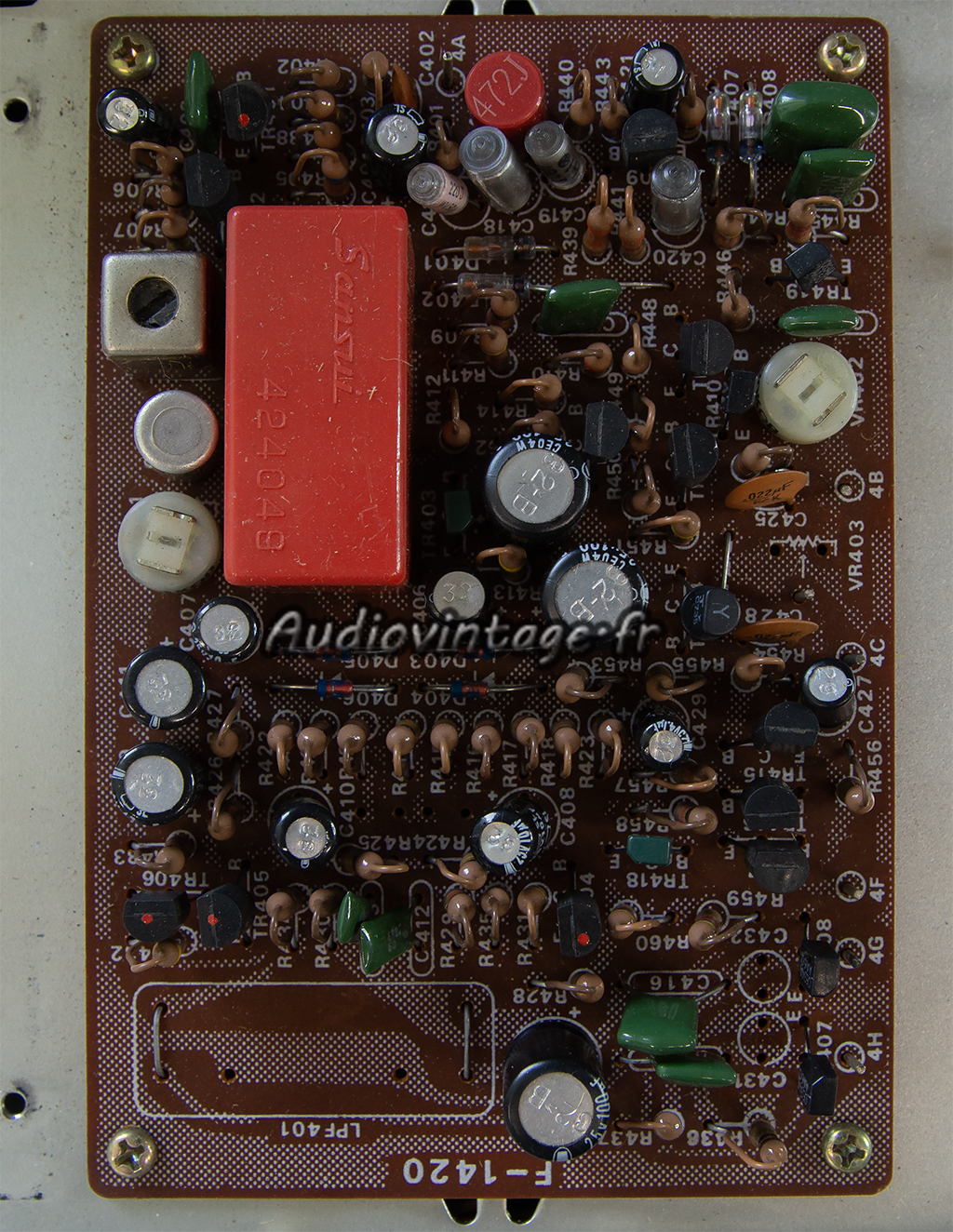

Le circuit MPX.

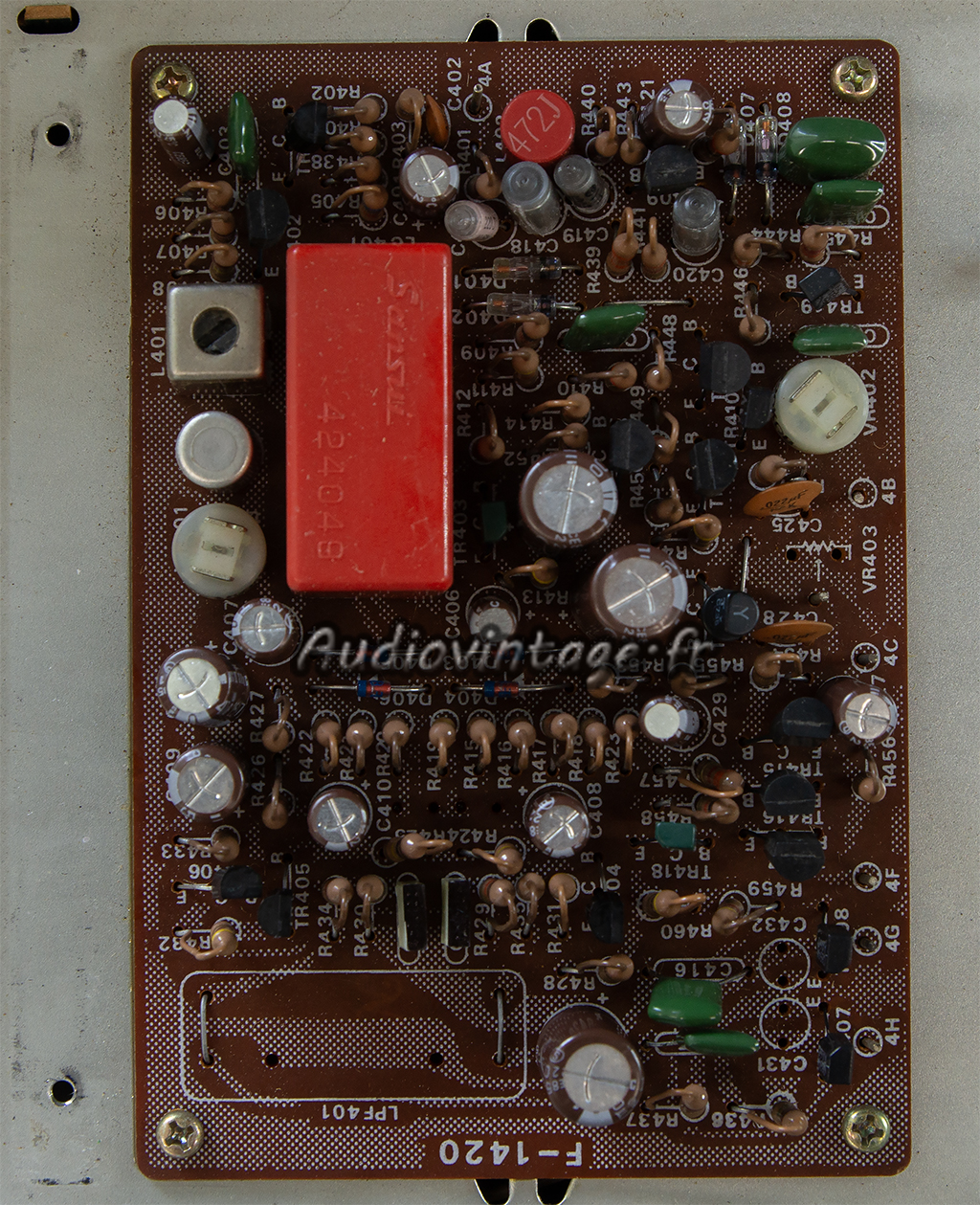

Tous les condensateurs chimiques sont remplacés ainsi que quatre transistors.
Le circuit est également modifié pour une désaccentuation correcte.

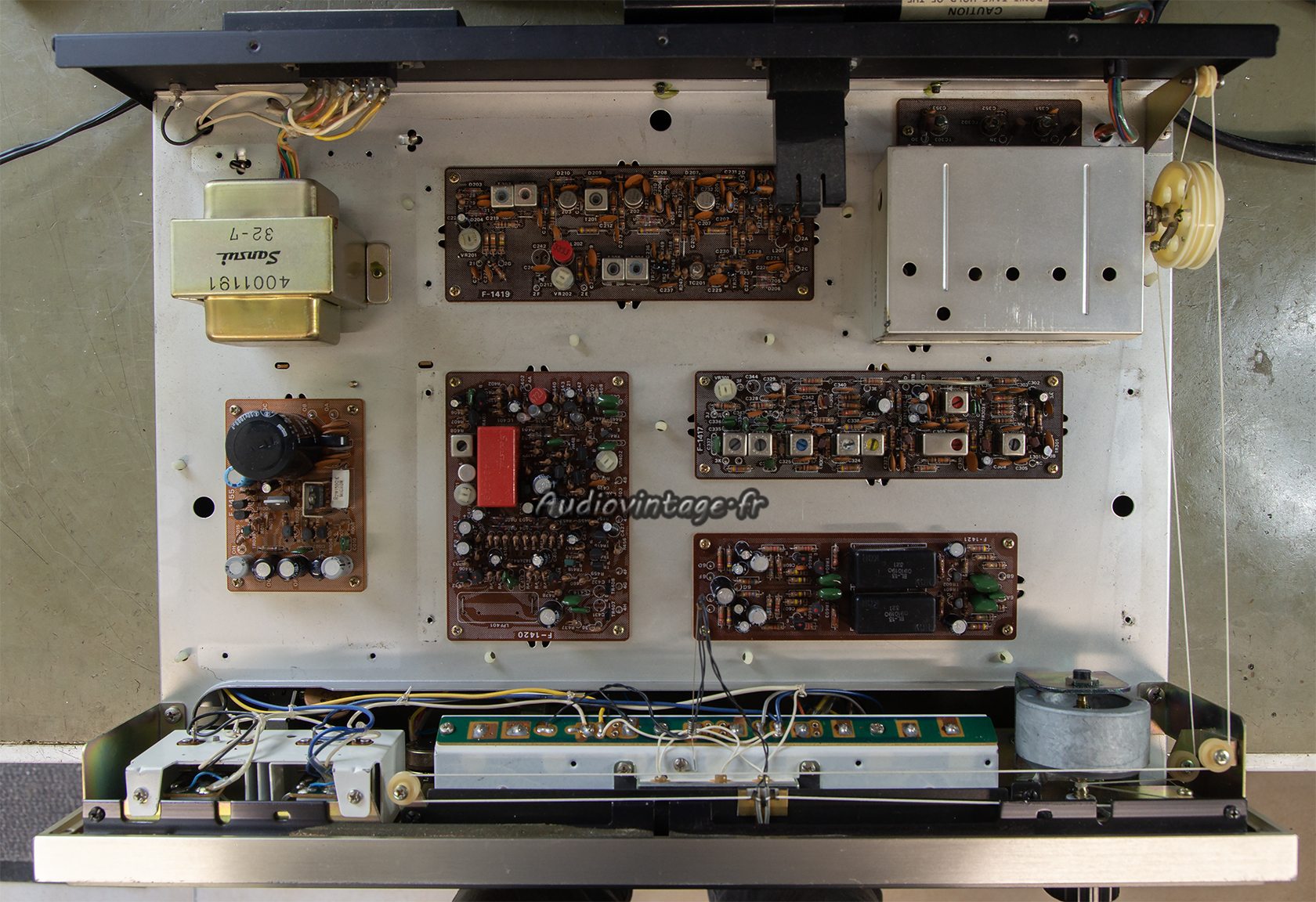

Les blindages sont remis en place. Un réalignement de la section FM est effectué.
Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures de distorsion :

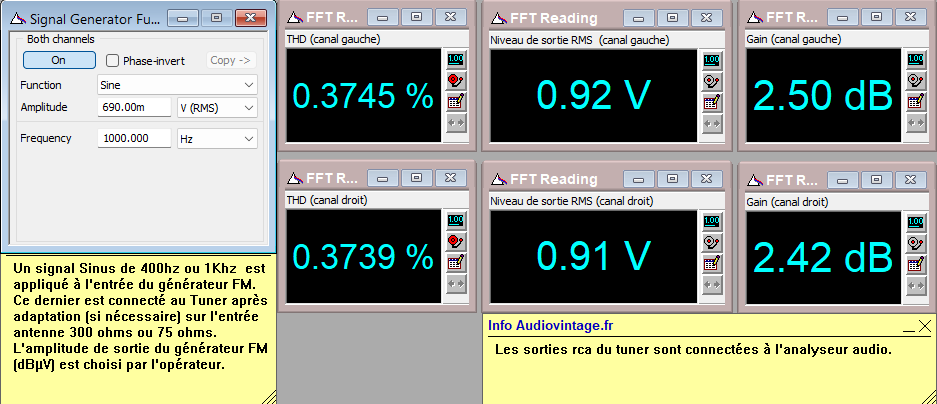

Distorsion en FM mono et stéréo avant alignement.

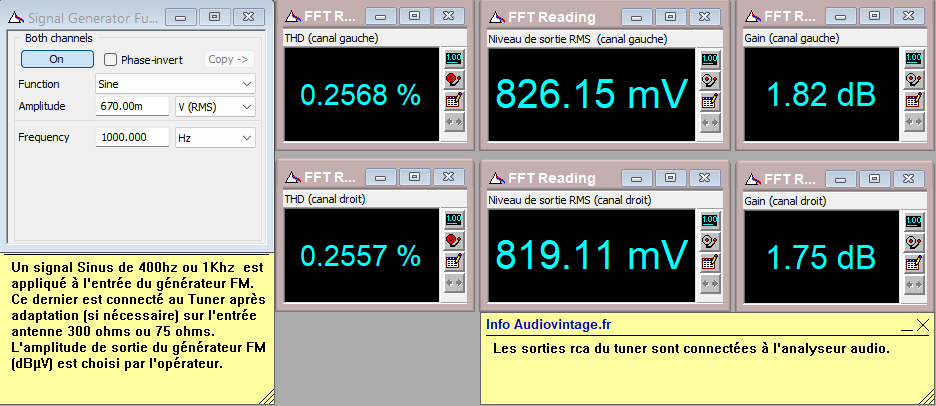

Distorsion en FM mono et stéréo après alignement. Un peu de gain, mais ce n’est pas ici que les différences sont frappantes.
Mesure de réponse en fréquence :

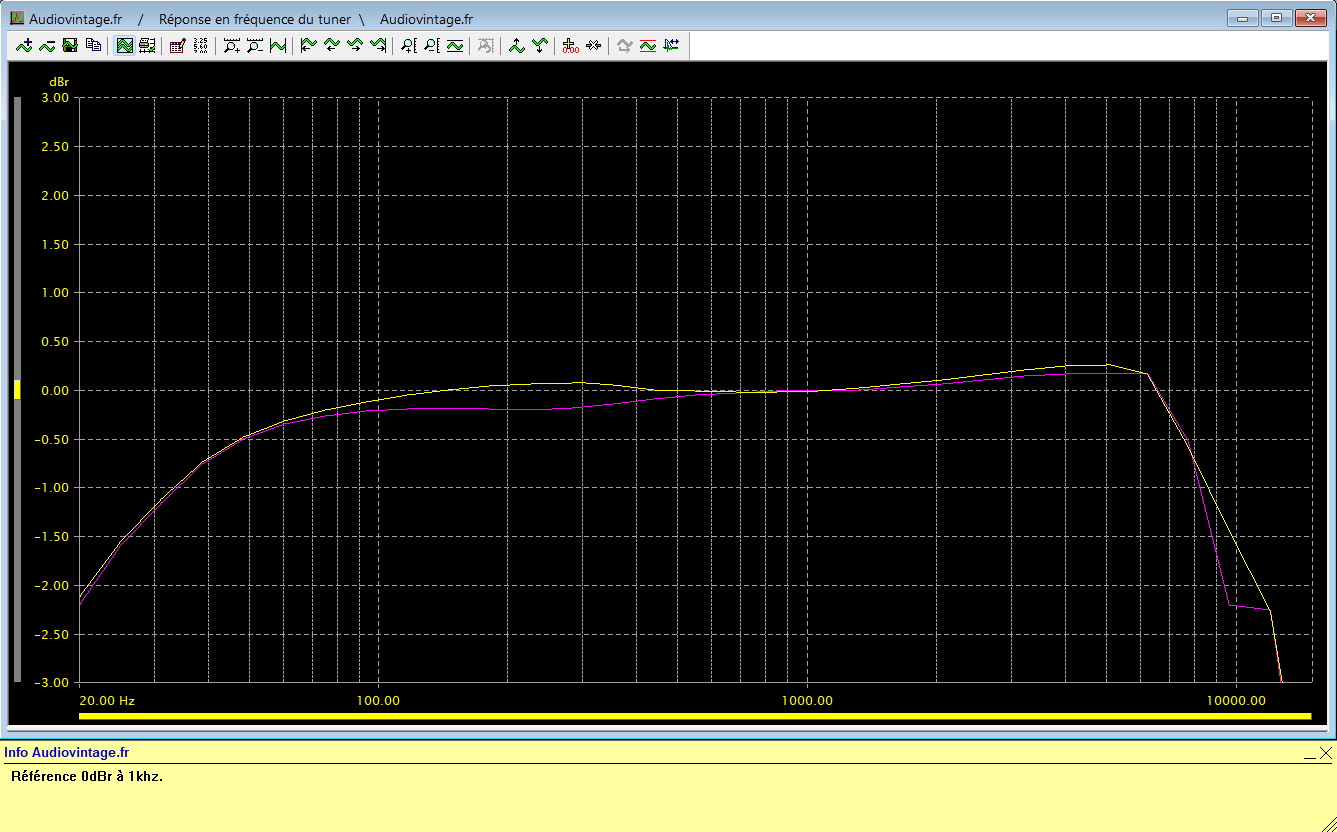

Réponse en fréquence en FM stéréo, après modification de la désaccentuation et réalignement.
Ne tenez pas compte du « glitch » en haut de la bande de fréquence. Sans la correction de désaccentuation, le tuner montait péniblement à 10khz avec une courbe très descendante.
Mesure de séparation stéréo :

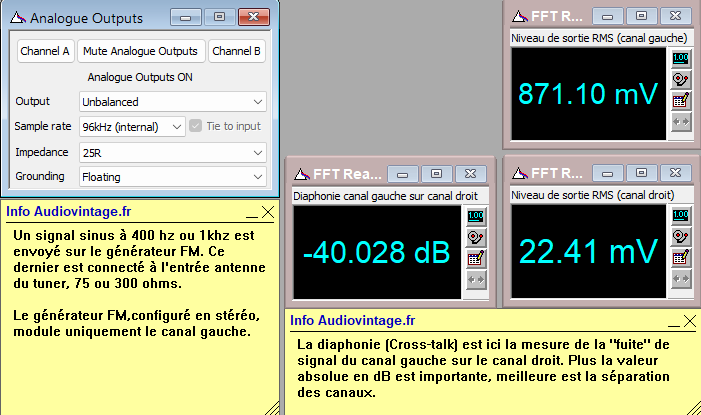

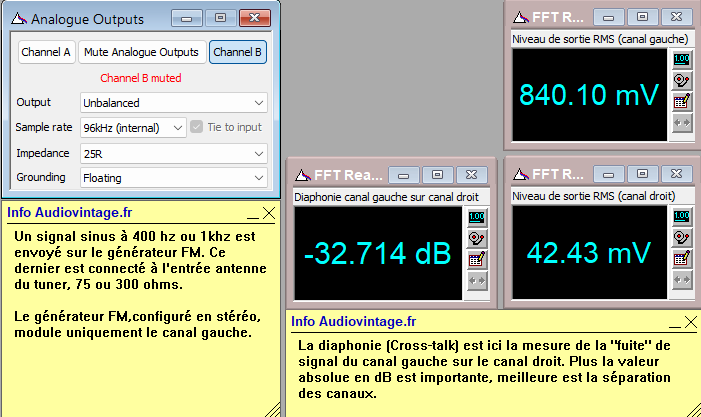

Mesure de séparation stéréo du canal gauche sur le Canal droit, avant et après alignement. On passe de 32db à 40db et cela s’entend parfaitement.
La mesure est sensiblement identique du canal droit sur le canal gauche.
