Un très bon Tuner Sansui TU-9900 a fait escale à l’atelier pour sa révision des 40 ans.

Sansui TU-9900

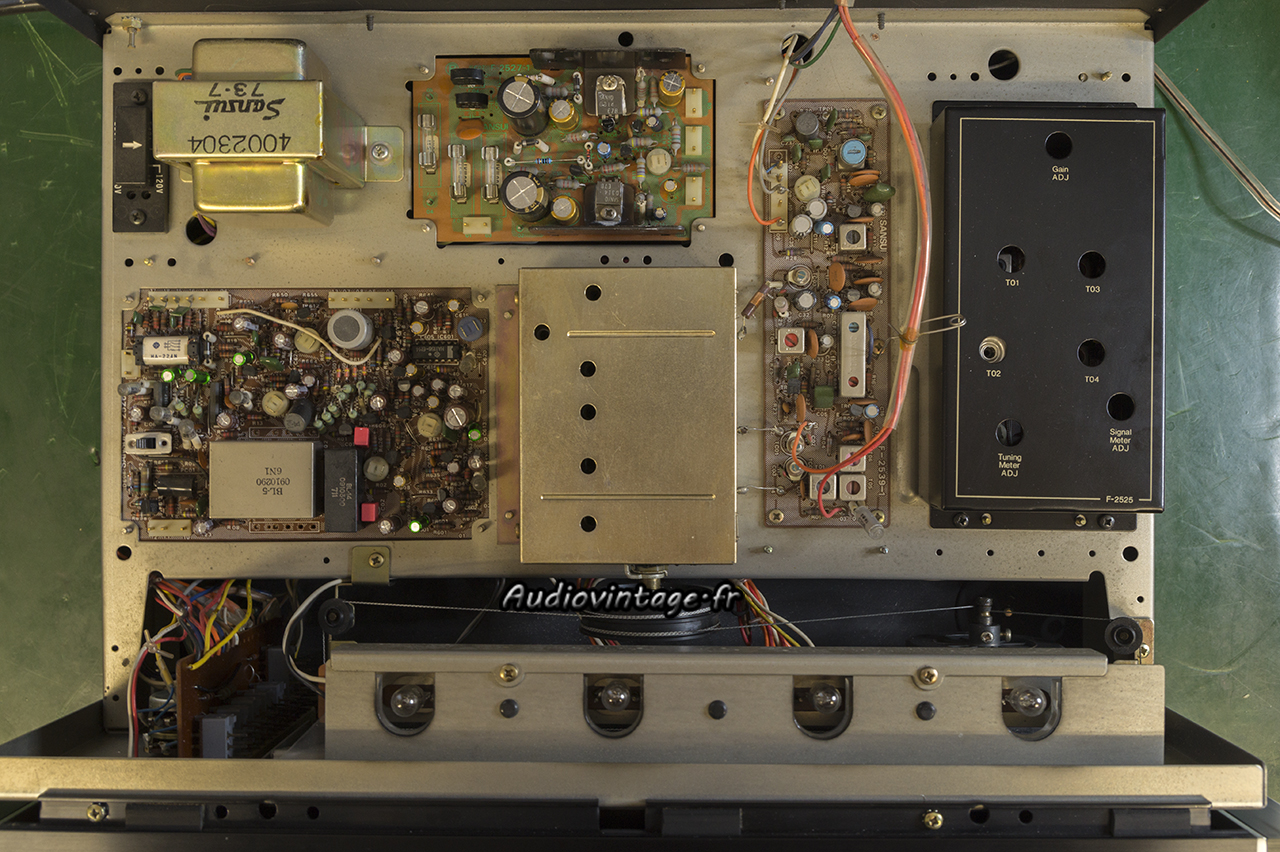

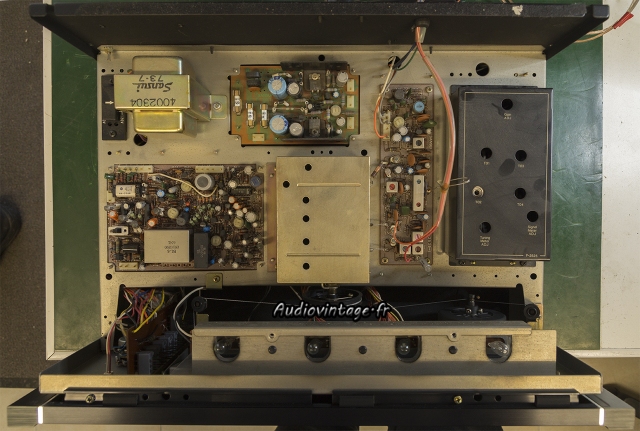

Il fonctionne, l’éclairage du bandeau est HS, quelques mauvais contacts dans les commandes, l’aiguille est sensiblement décalée par rapport à la station reçue. L’appareil a déjà eu droit à une ou plusieurs visites dans son passé.

Sansui TU-9900

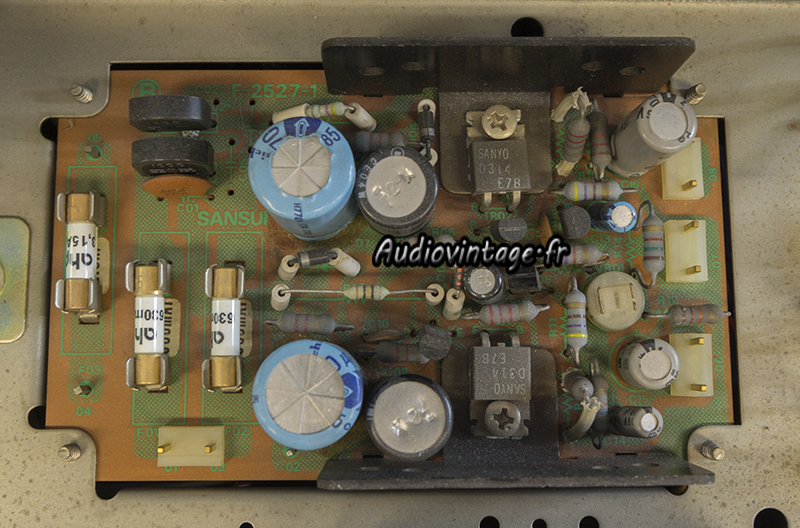

L’alimentation.

Sansui TU-9900

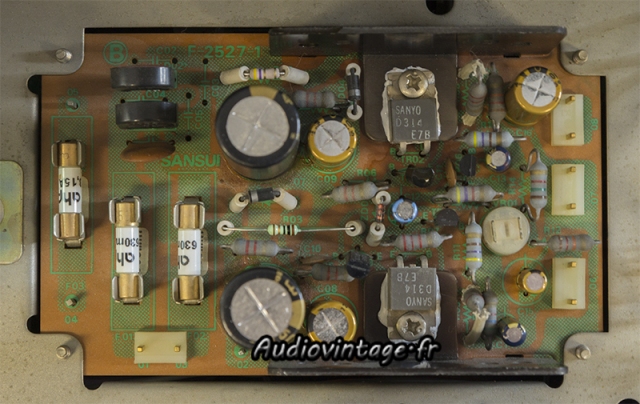

Nouveaux condensateurs chimiques, une résistance et deux transistors remplacés, graisse thermique renouvelée, les fusibles seront remplacés plus tard (pas les bonnes valeurs).

Sansui TU-9900
Le circuit MPX.

Sansui TU-9900
Tous les condensateurs chimiques sont remplacés, un 2SC458 part également à la poubelle.

Sansui TU-9900

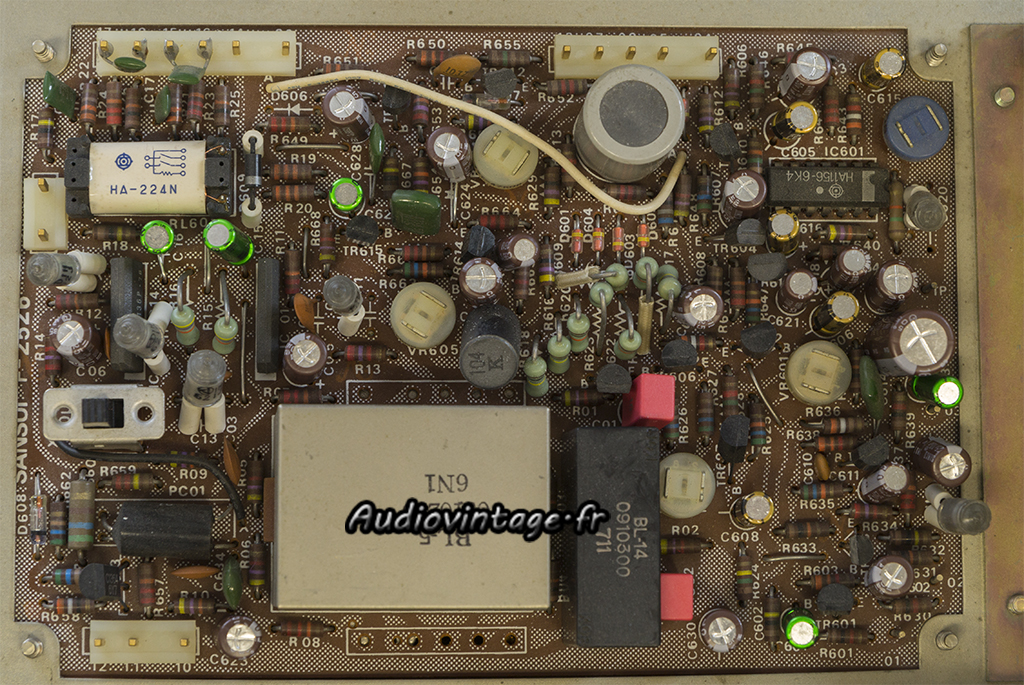

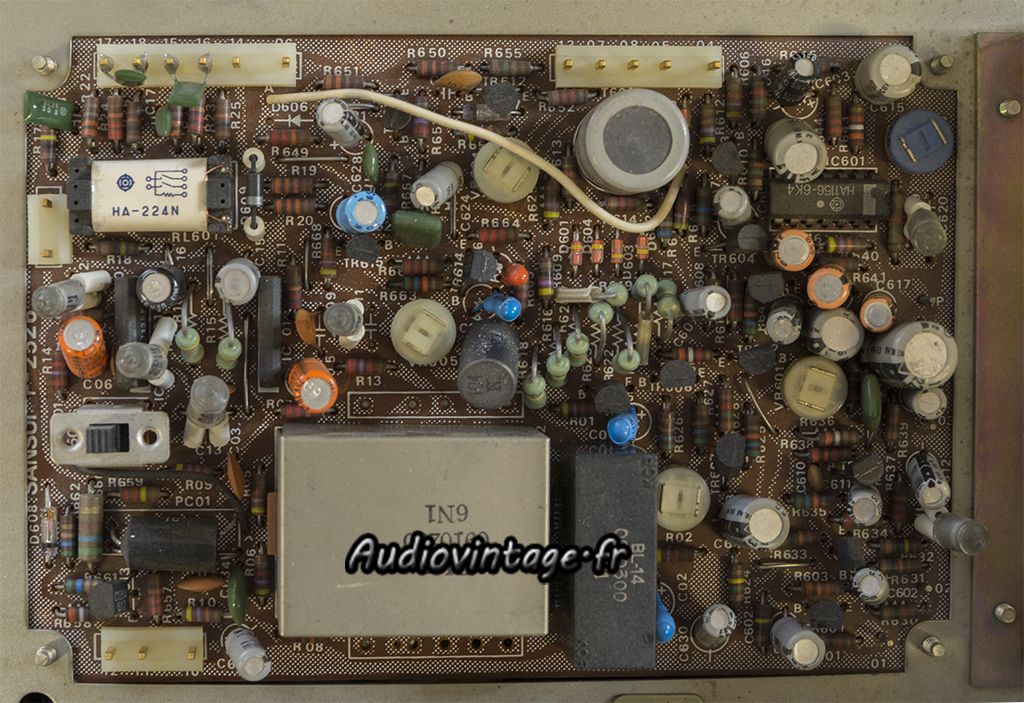

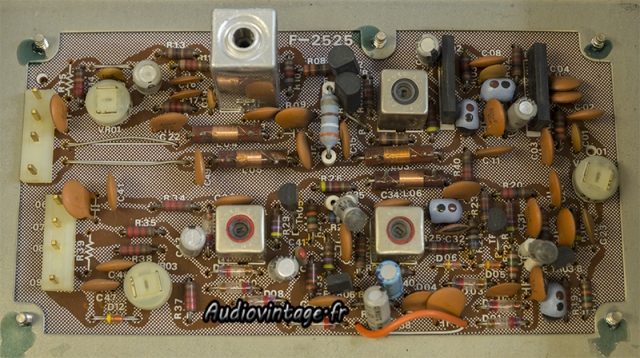

Le circuit discriminateur.

Sansui TU-9900

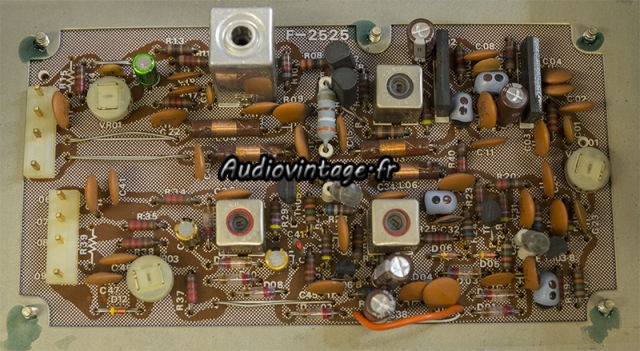

Même chose ici, chimiques et un 2sc458 sont remplacés.

Sansui TU-9900

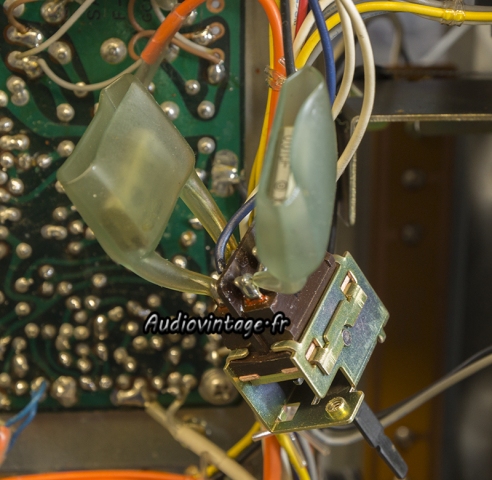

Les deux Rifa « cuits » sur l’interrupteur vont être remplacés.

Sansui TU-9900

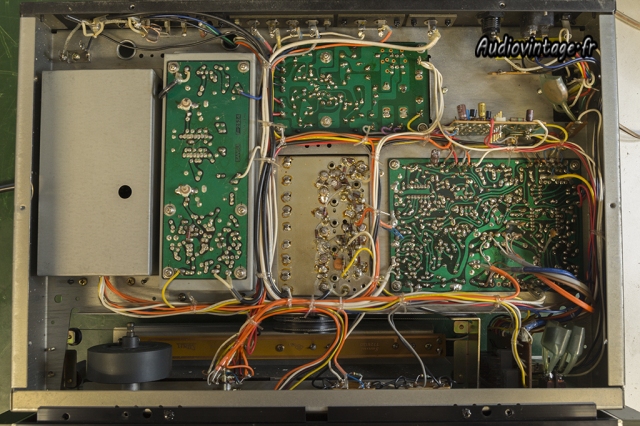

Dessous, le circuit « MPX noise » reçoit de nouveaux condensateurs chimiques.

Sansui TU-9900

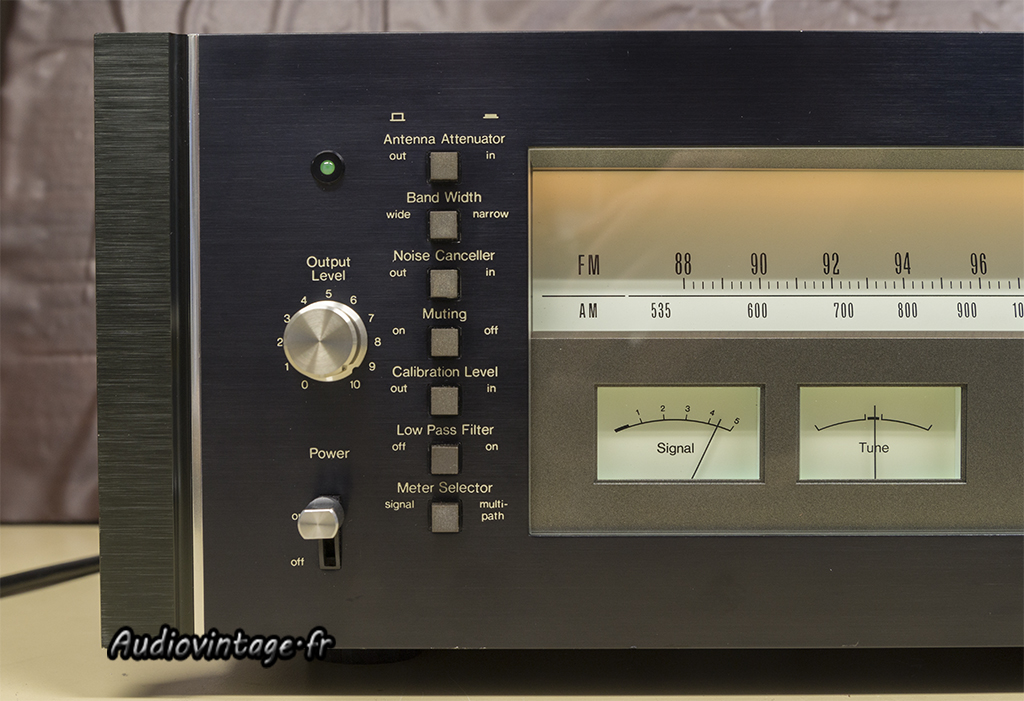

Les ampoules incandescentes HS sont remplacées. Le CV est nettoyé puis le tuner est ré-aligné.

Pour les tuners, il est compliqué de comparer les données constructeurs et les mesures réalisées dans un « petit » atelier.
L’absence des protocoles de mesures dans les documents et les diverses unités de mesures utilisées par les instruments compliquent énormément la tâche.

Sansui TU-9900

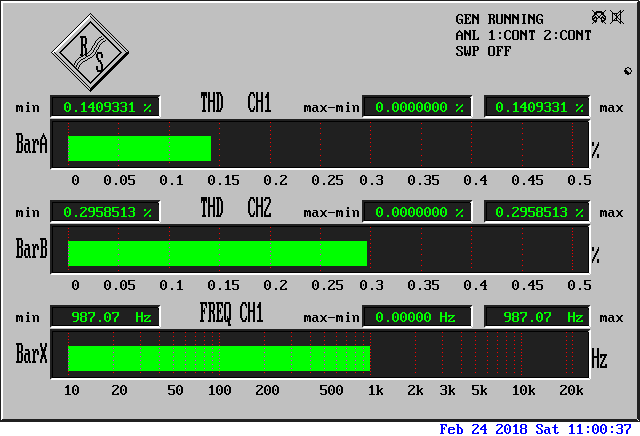

Voici la distorsion relevée à 70dB EMF en mono avant nettoyage du condensateur variable, des commandes et avant alignement.

Sansui TU-9900

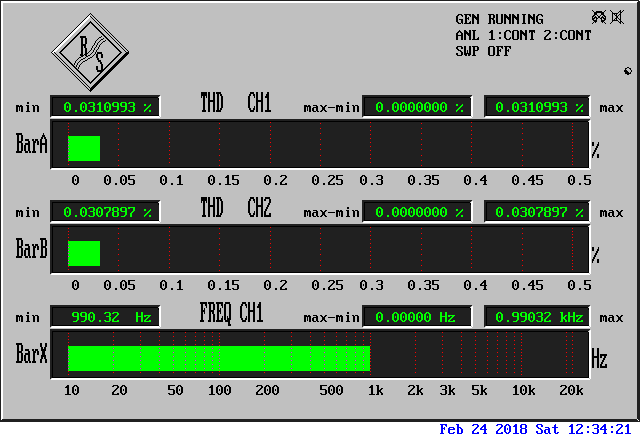

Une fois nettoyé et aligné.

Sansui TU-9900

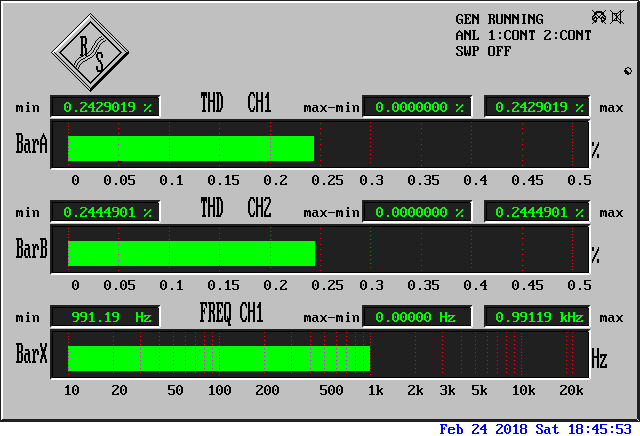

Distorsion relevée à 71dB EMF en stéréo après alignement.

Sansui TU-9900
Sansui TU-9900

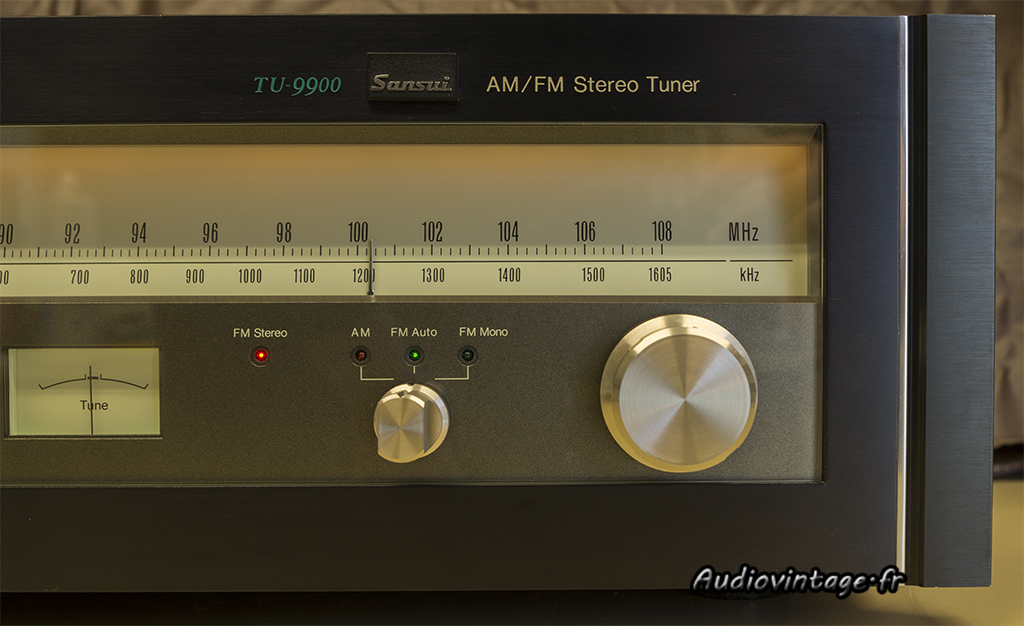

Détails…

Sansui TU-9900

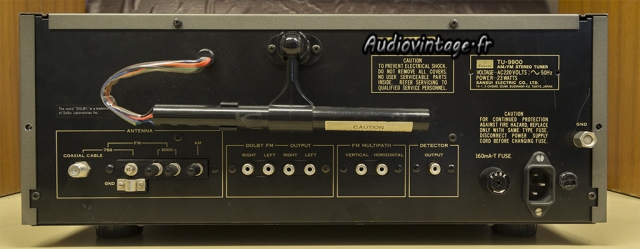

Connectique.
