Un rare National Panasonic SU-3600 pour révision complète.

National Panasonic SU-3600
National Panasonic SU-3600

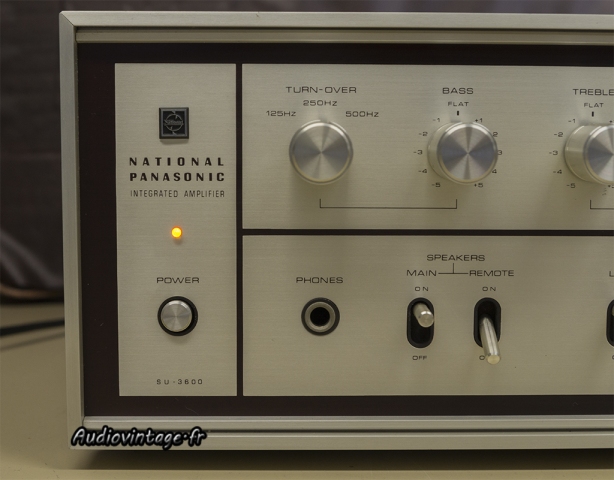

Très joliment fabriqué, il n’a rien à envier aux autres productions japonaises du début des années 70.

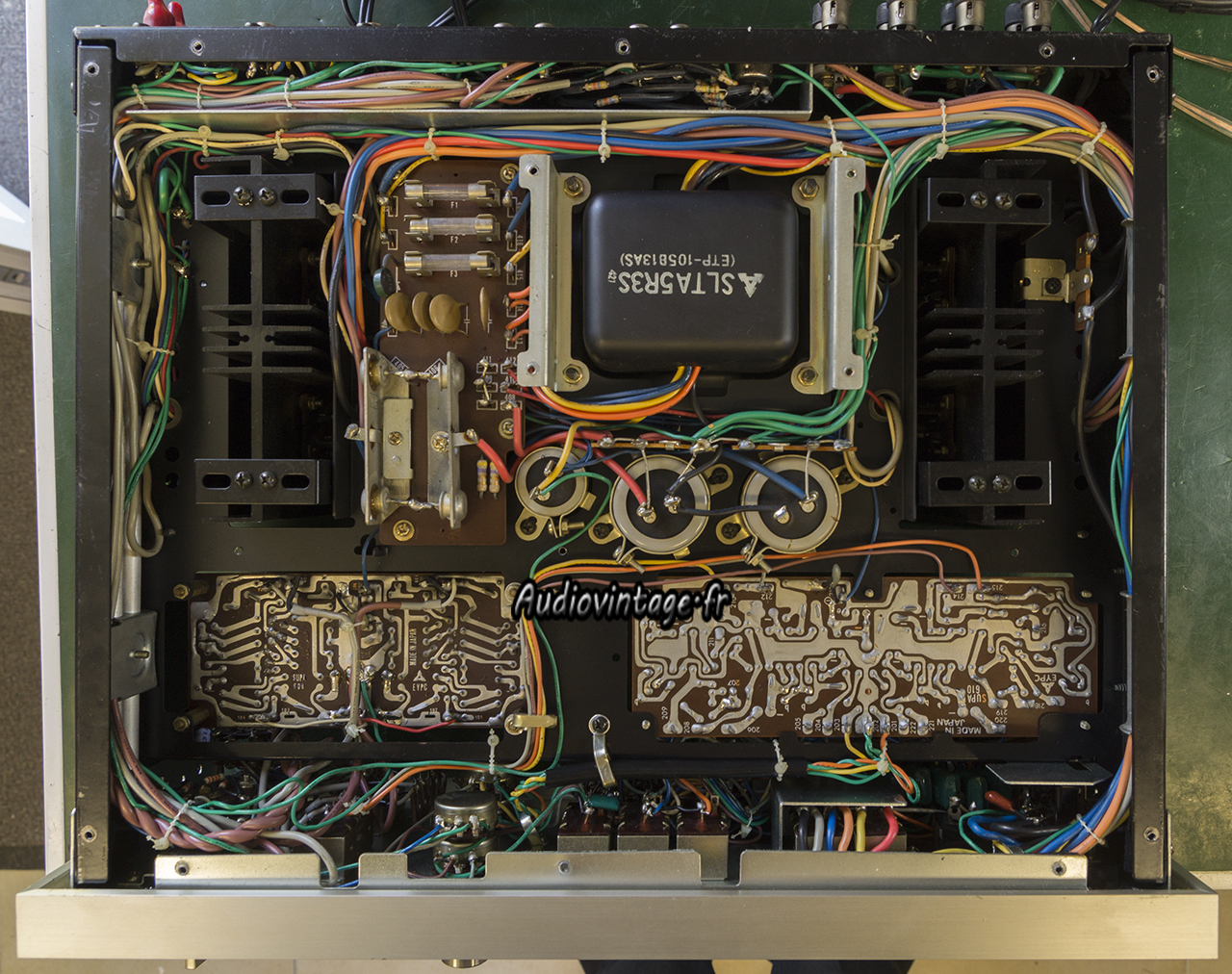

Il fonctionne, quelqu’un a hélas vaporisé du WD40 dans les commandes, c’est gras un peu partout, le fonctionnement est correct, mais les quelques mesures sur des condensateurs chimiques montrent des dérives importantes, d’ailleurs une des capas de filtrage à un « furoncle », signe que la fin est proche.

National Panasonic SU-3600

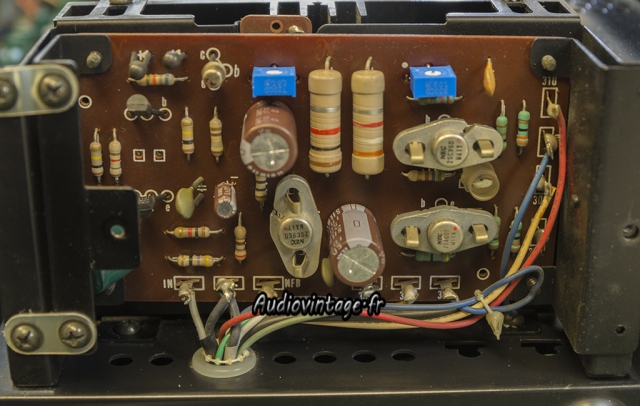

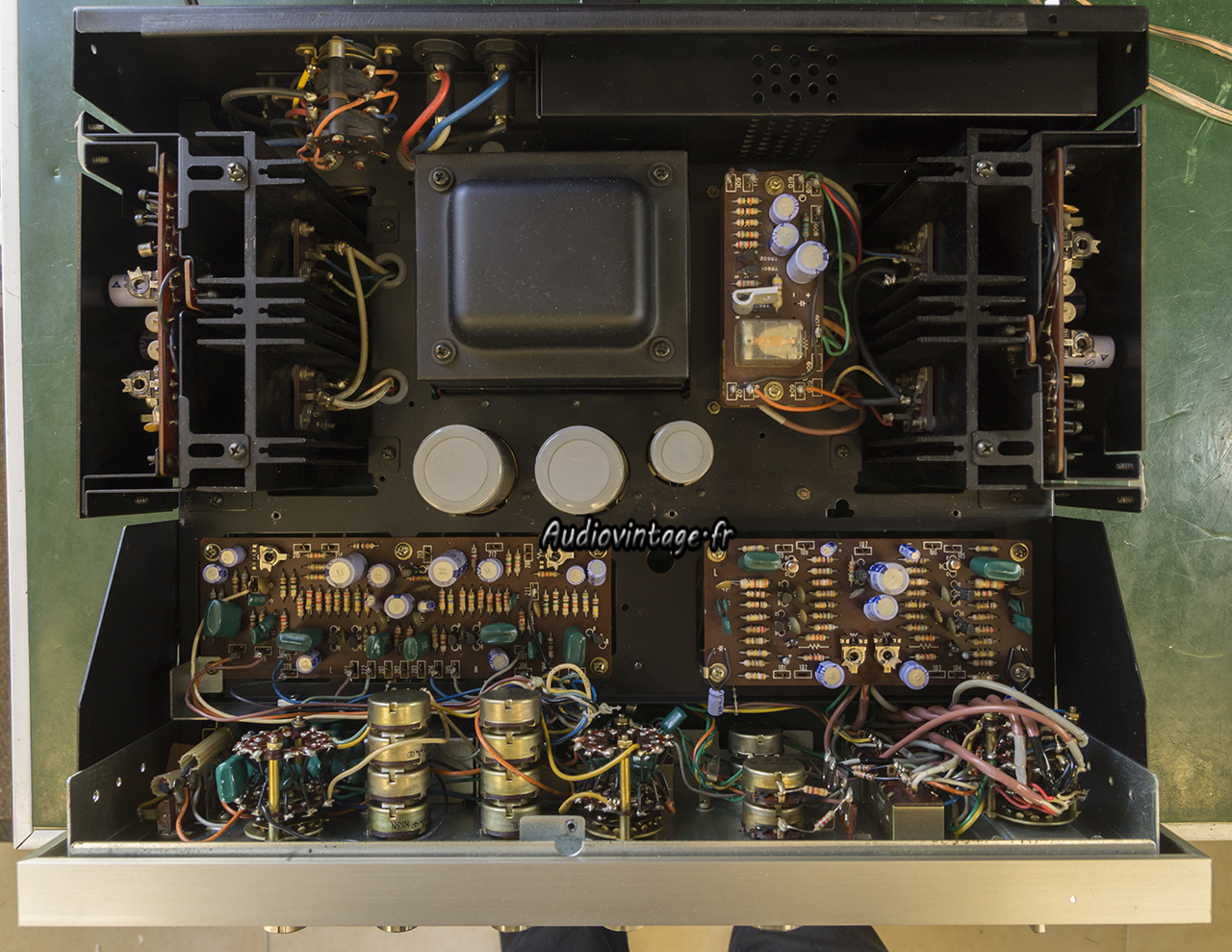

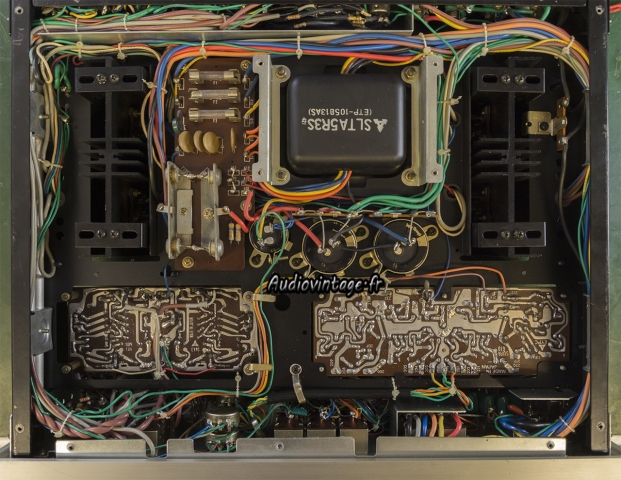

Un des deux circuits d’amplifications. Curieusement, les transistors de puissances ne donnent pas vers l’extérieur de l’appareil mais vers l’intérieur.

National Panasonic SU-3600

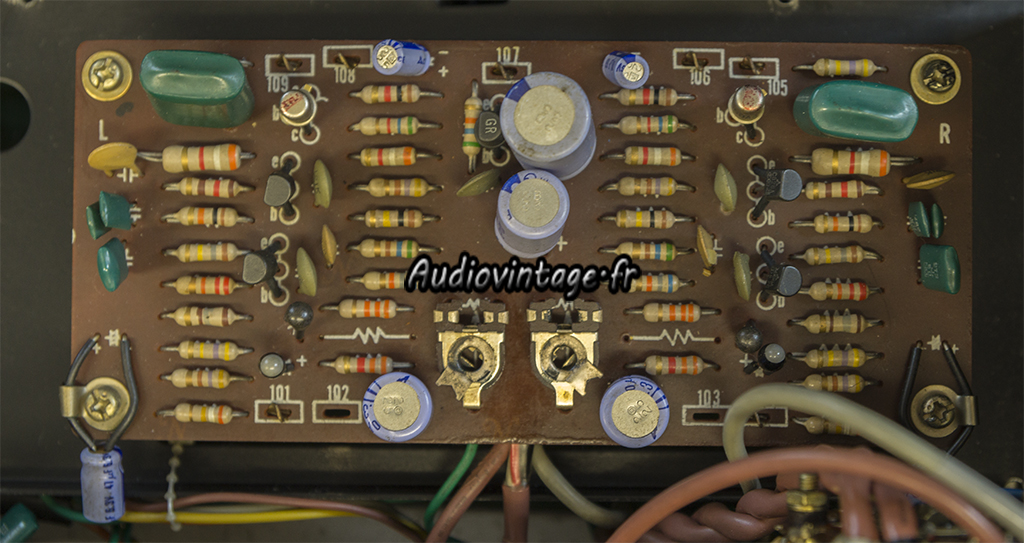

Les quelques condensateurs chimiques présents sont remplacés, tout comme les résistances ajustables de bias et d’offset, très oxydées.
Le second canal reçoit les mêmes soins, les transistors sont remontés avec des micas neufs et de la graisse fraiche.

National Panasonic SU-3600

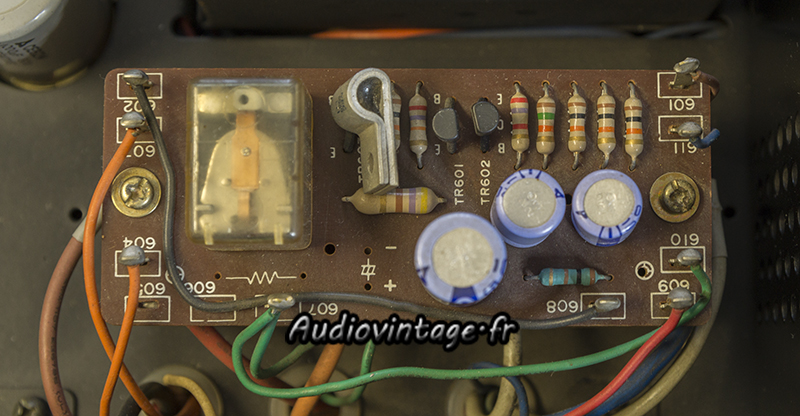

Le circuit de protection.

National Panasonic SU-3600
Quelques condensateurs neufs.

National Panasonic SU-3600

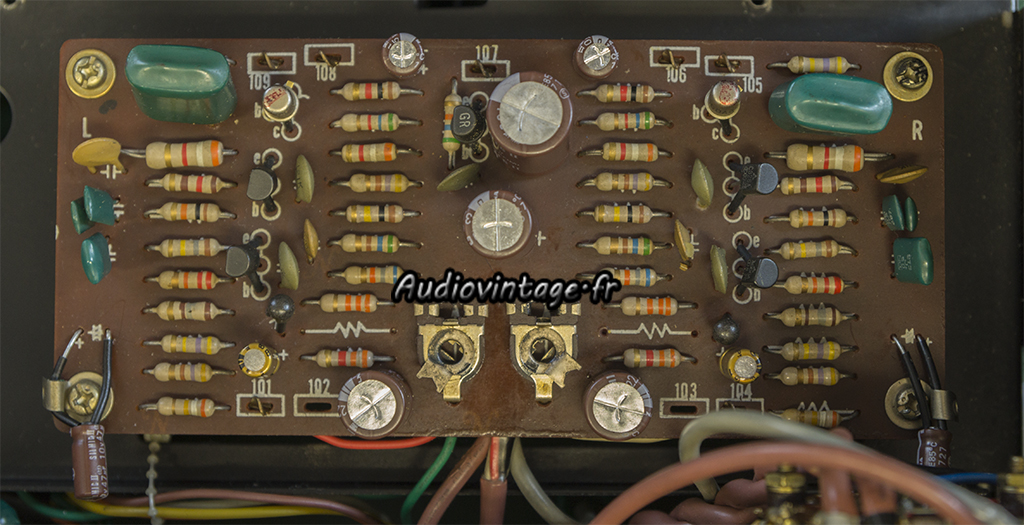

L’étage phono.

National Panasonic SU-3600

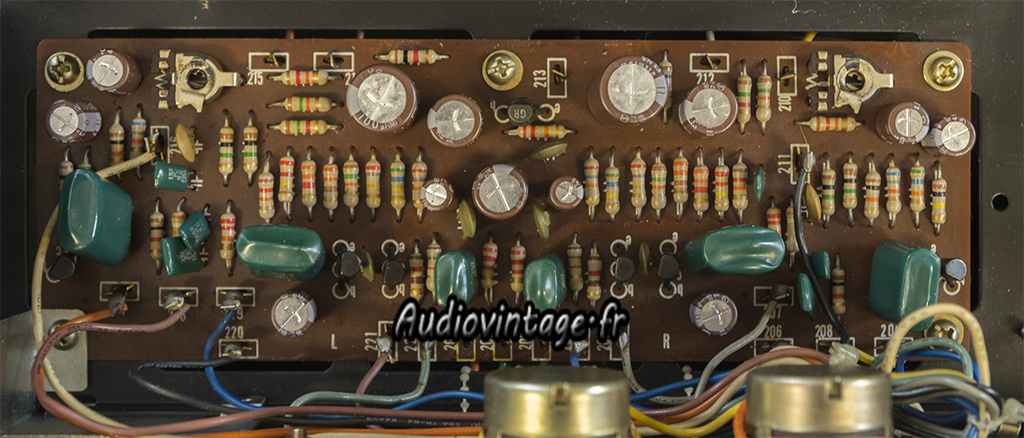

Condensateurs neufs ici aussi. Ils étaient particulièrement en mauvais état.

National Panasonic SU-3600

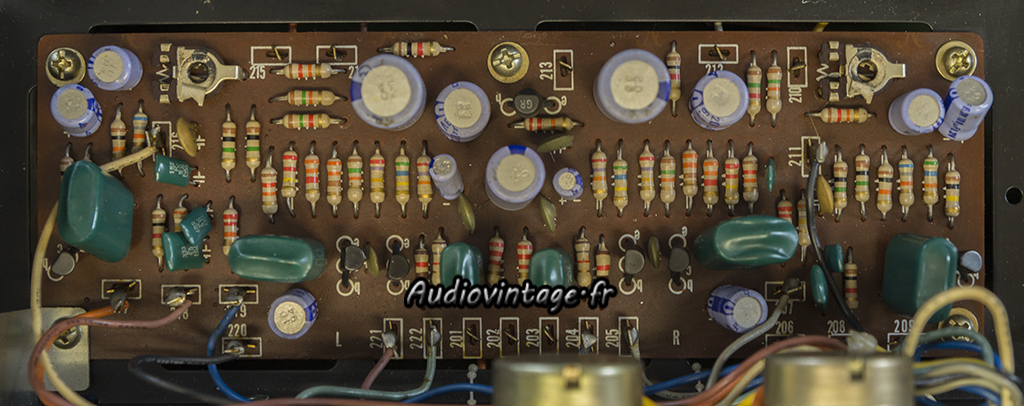

Circuit de tonalité.

National Panasonic SU-3600
Même motif, même punition !

National Panasonic SU-3600
Les trois « canettes » sont remplacées également.

National Panasonic SU-3600
National Panasonic SU-3600

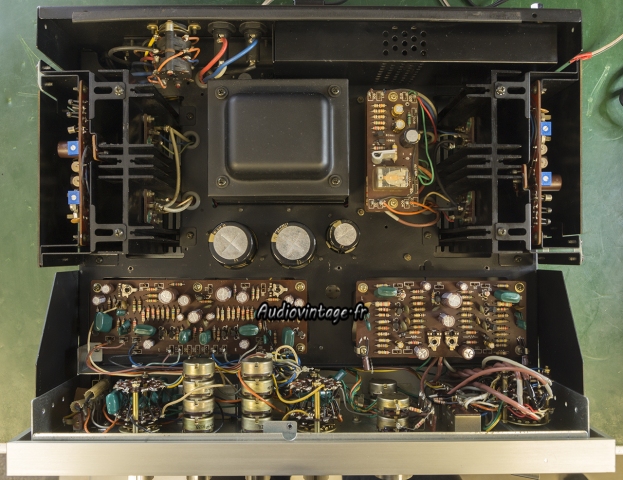

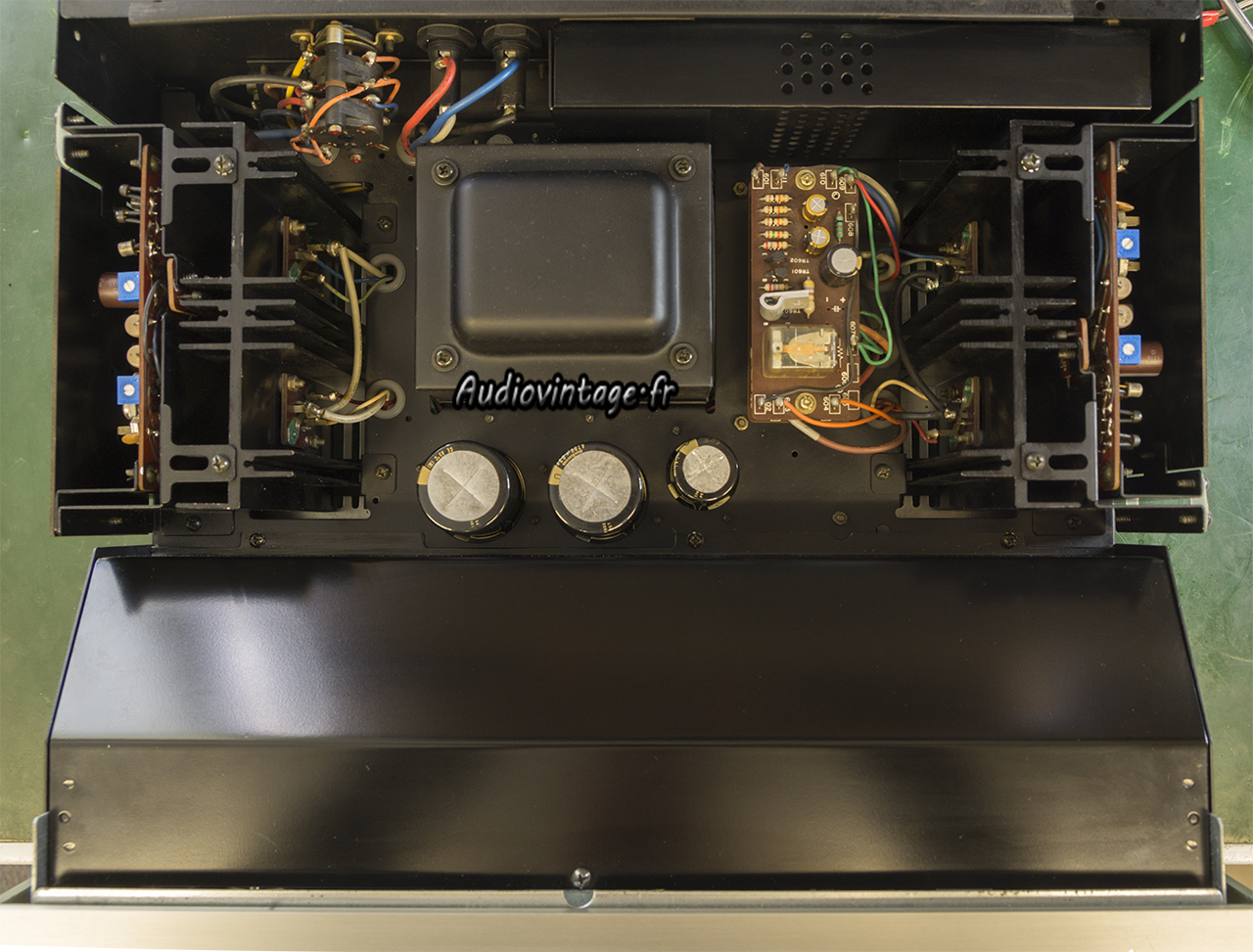

Terminé. Offset et bias sont ajustés (au distorsiomètre dans ce dernier cas) puis le blindage interne est remonté.

National Panasonic SU-3600
Distorsion relevée à 50 watts par canal sous 8 ohms, entrée aux.

National Panasonic SU-3600

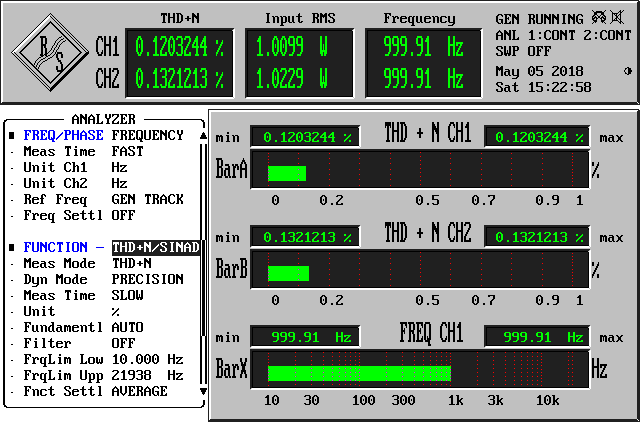

Distortion + bruit (dht+N) à 1w sous 8 ohms, entrée aux

National Panasonic SU-3600
Réponse en fréquence (1w à 1khz sous 8ohms), entrée aux.

National Panasonic SU-3600
Rapport signal-buit (10w sous 8 ohms à 1khz), entrée aux.

National Panasonic SU-3600

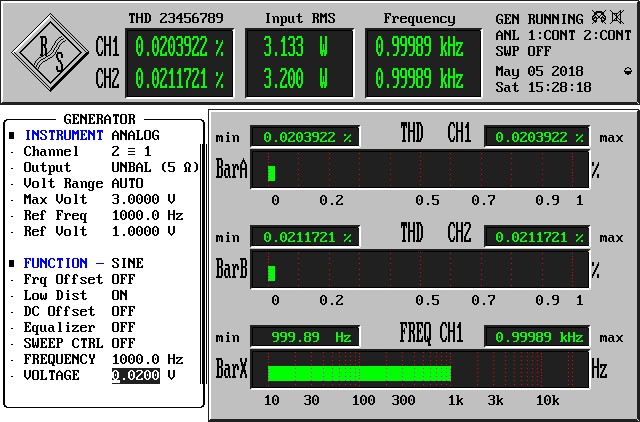

Distorsion relevée à 3w sous 8ohms, entrée phono.

National Panasonic SU-3600
Distorsion + bruit (dht+N) à 1w sous 8 ohms, entrée phono.

National Panasonic SU-3600
Réponse en fréquence (1w à 1khz sous 8ohms), entrée phono.

National Panasonic SU-3600

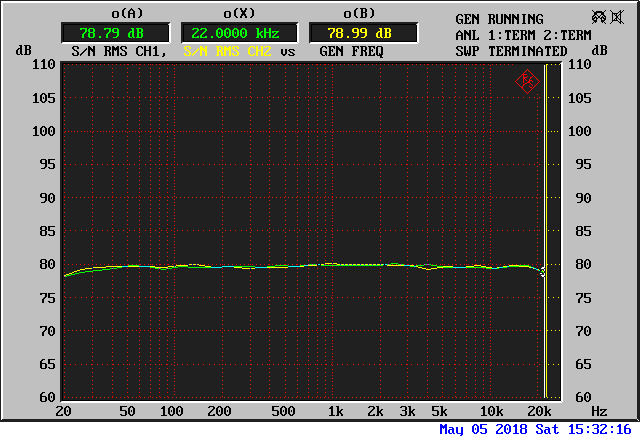

Rapport signal-buit (10w sous 8 ohms à 1khz), entrée phono.

National Panasonic SU-3600
National Panasonic SU-3600
National Panasonic SU-3600
National Panasonic SU-3600

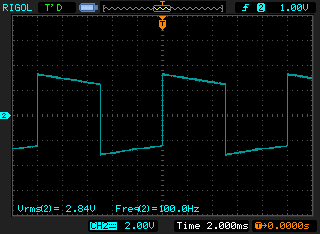

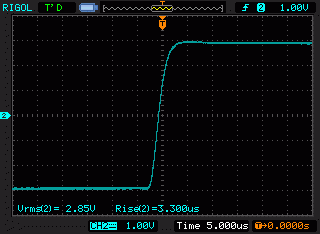

Signal carré à 100hz, 1khz et 10khz. Temps de montée à 10khz. Le tout à 1w en sortie sous 8 ohms, entrée aux.

National Panasonic SU-3600
National Panasonic SU-3600
Détails…

National Panasonic SU-3600

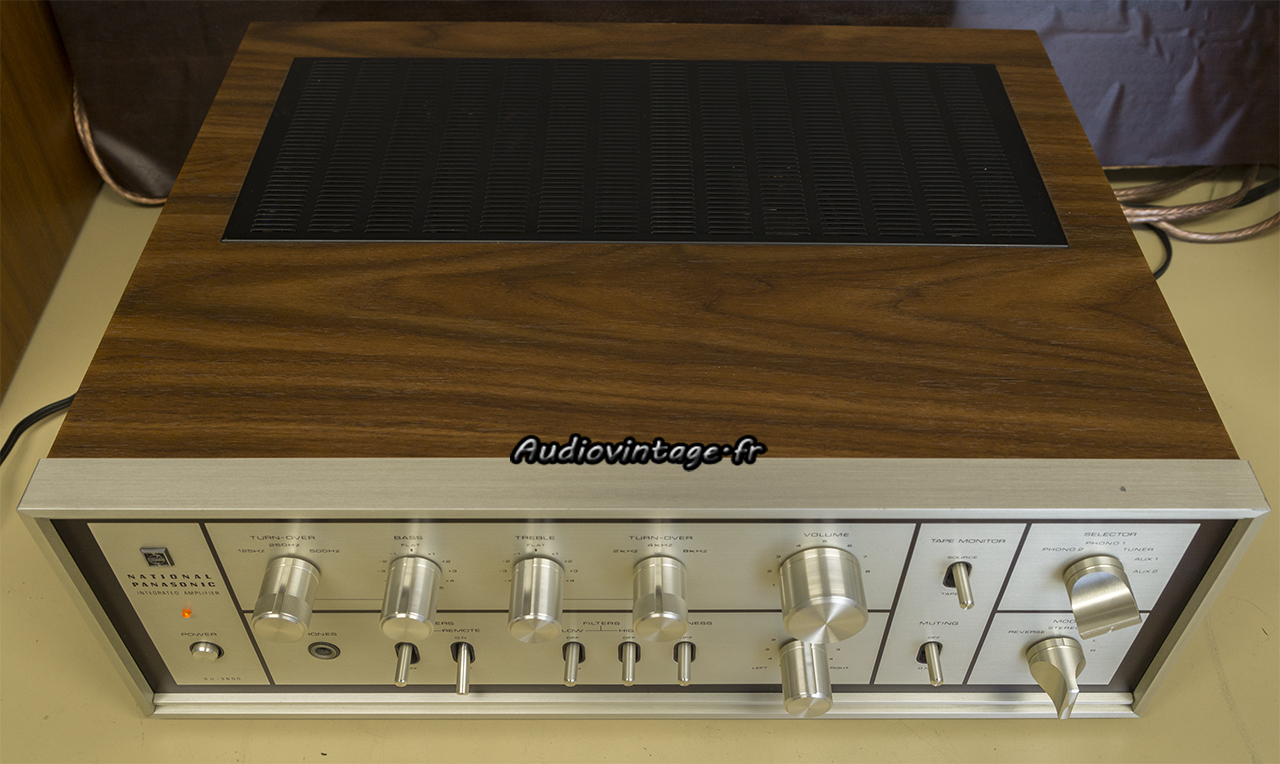

Coffret en place.

National Panasonic SU-3600

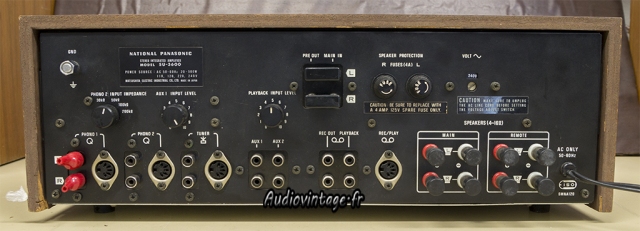

Connectique.

Et si vous faisiez réparer et/ou réviser votre National Panasonic ?
Audiovintage : réparation et révision de vos appareils !
