Sansui AU-519

Sansui AU-519
Un Sansui AU-519 qui se met à crachoter aléatoirement sur un canal, et le voici en stage de remise en forme à l’atelier.

Sansui AU-519
Le propriétaire est déjà intervenu dans son appareil. Les quatre condensateurs de filtrage ont été remplacés il y a quelques années. Ils sont de bonne qualité et correctement montés, pas besoin d’y revenir.
Il a également supprimé le switch ampli/préampli à l’arrière de l’appareil.

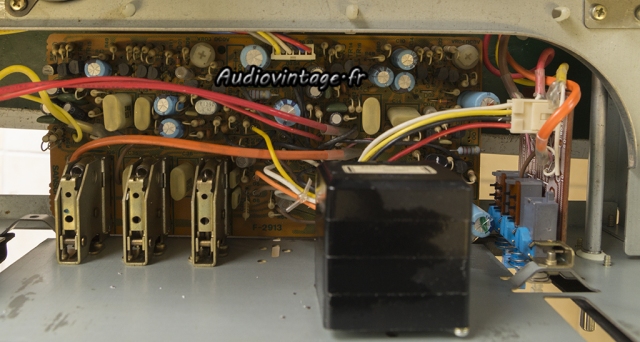

J’ai fait une modification temporaire pour découvrir facilement d’où provenaient ces craquements.
Après enquête, le coupable se trouve sur le circuit de tonalité, mais nous y reviendrons plus tard…

Sansui AU-519

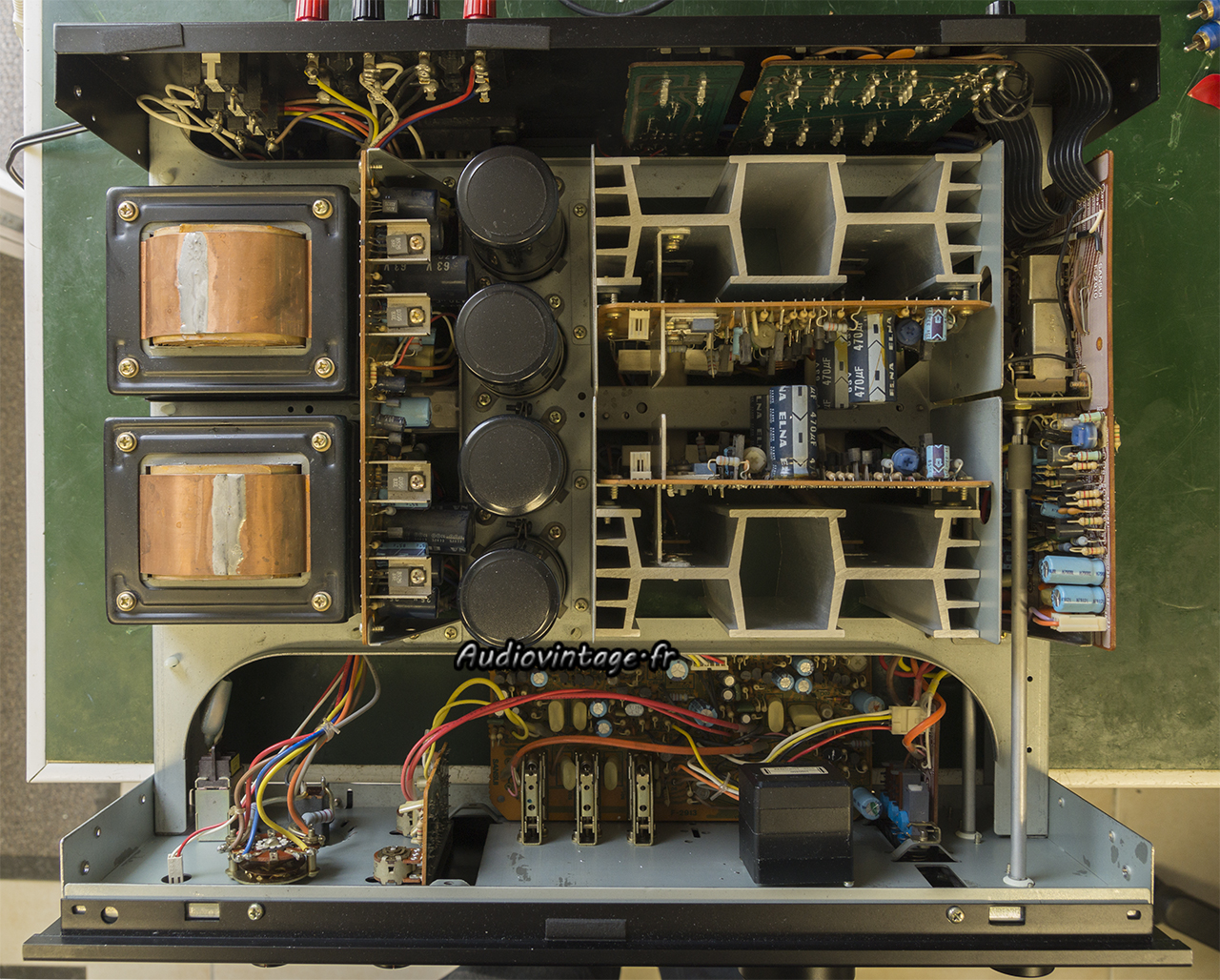

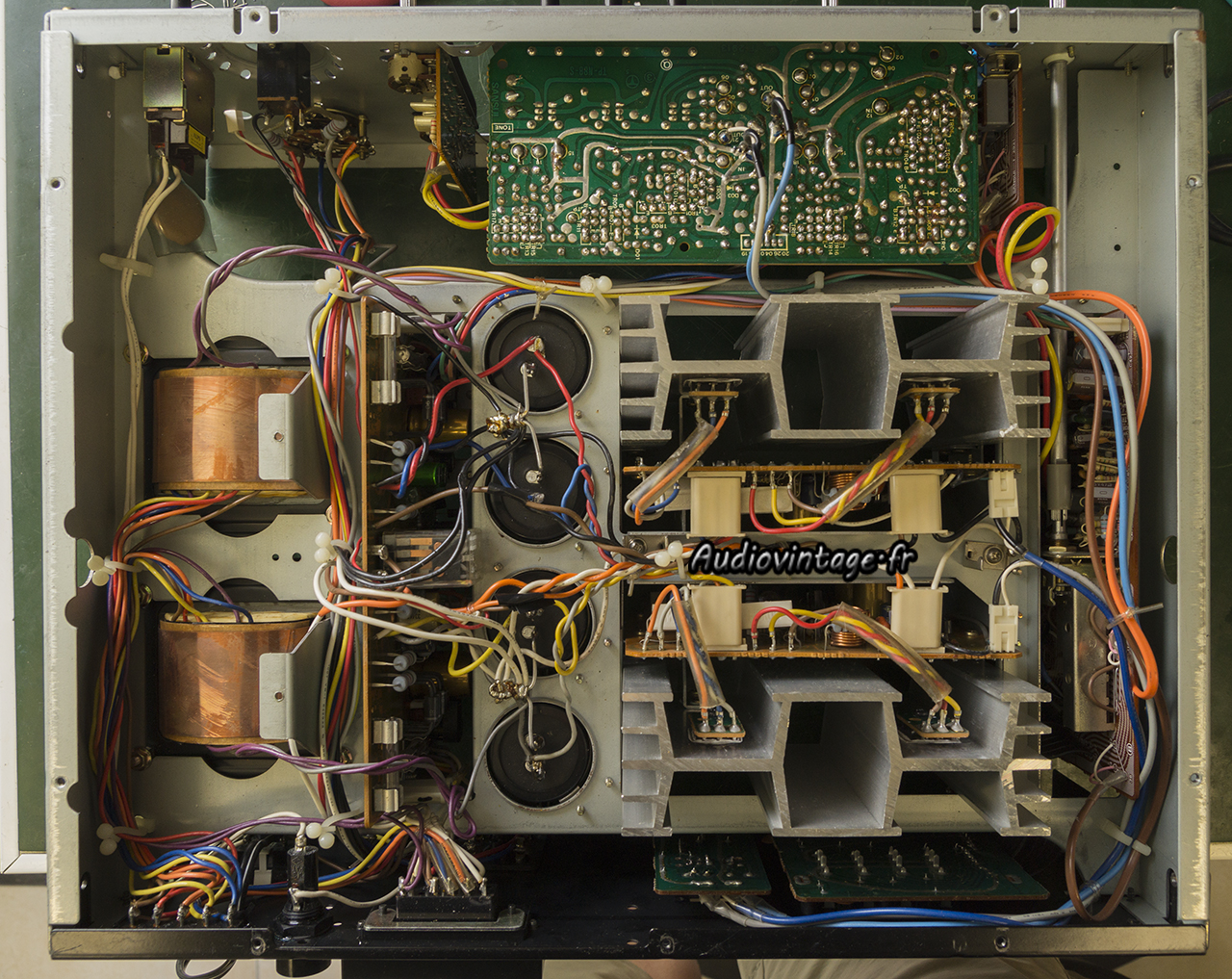

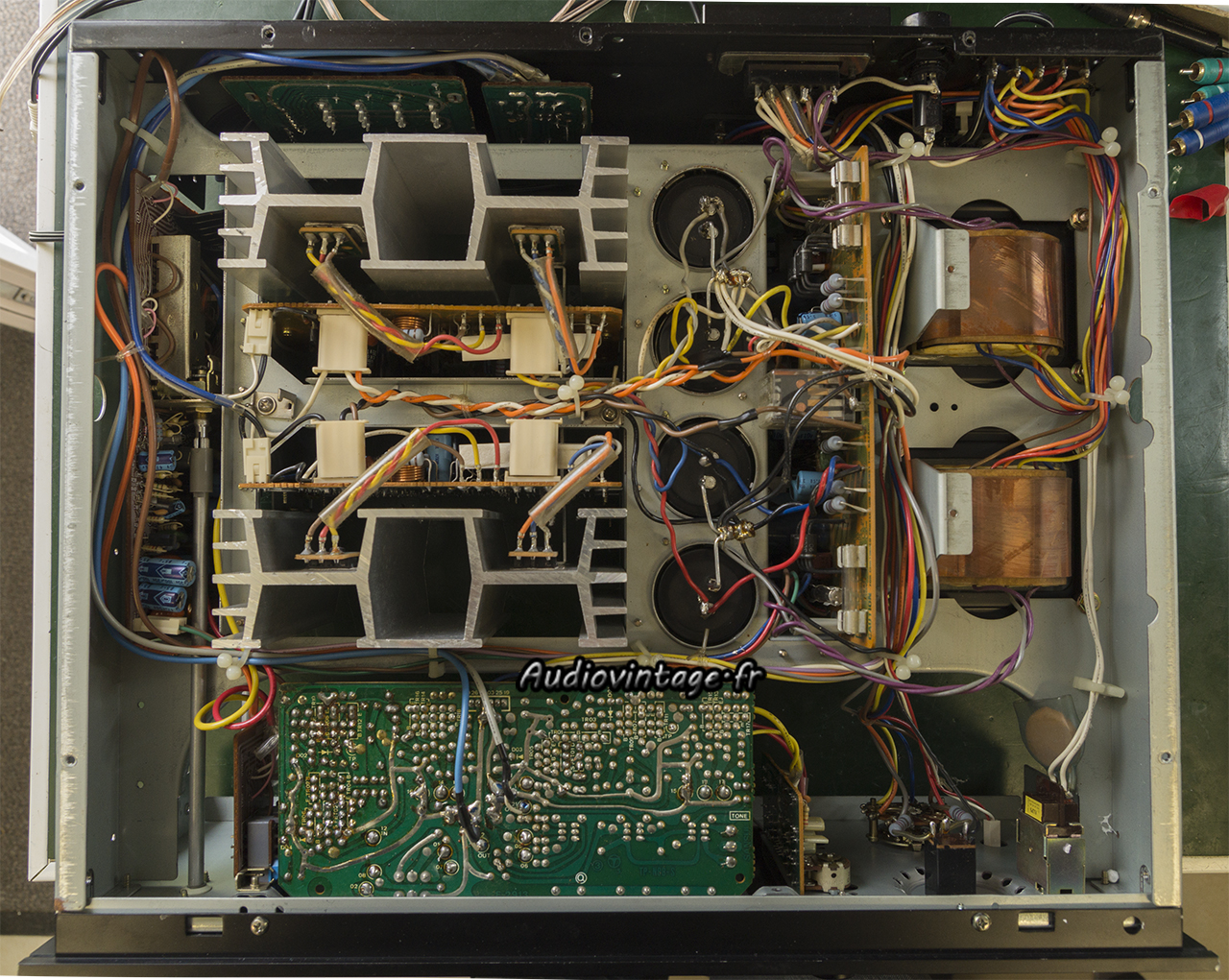

Ces séries, plutôt fiables ont néanmoins un certains nombres d’heures de fonctionnement derrières elles. Je vais en profiter pour réviser cet AU-519 de A à Z.

Sansui AU-519

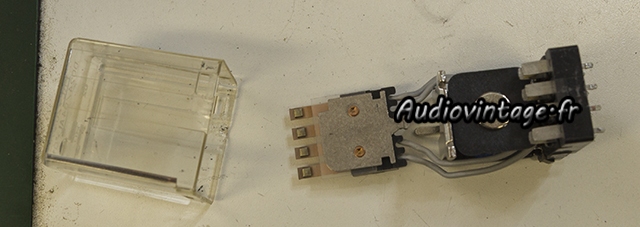

Le relais de protection HP. Il est bien encrassé.

Sansui AU-519

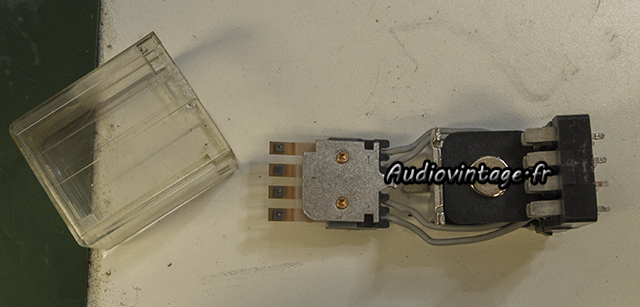

Les contacts sont désormais propres.

Sansui AU-519

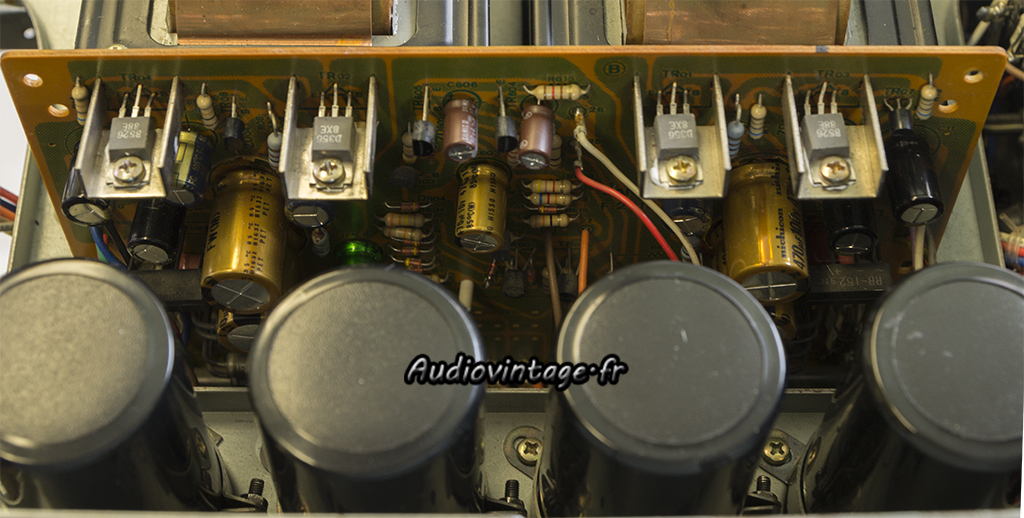

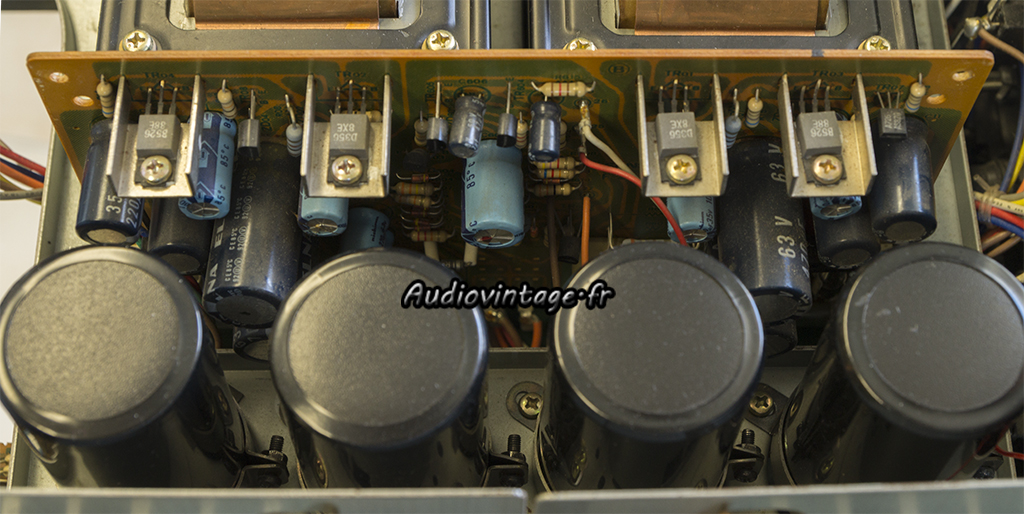

Le circuit d’alimentation et de protection.

Sansui AU-519
Les condensateurs chimiques sont remplacés, ainsi que certains transistors et diodes.
Les transistors montés sur radiateur se voient débarrasser de leur oxydation de surface et reçoivent de la graisse fraiche, et c’était plus que nécessaire…

Sansui AU-519

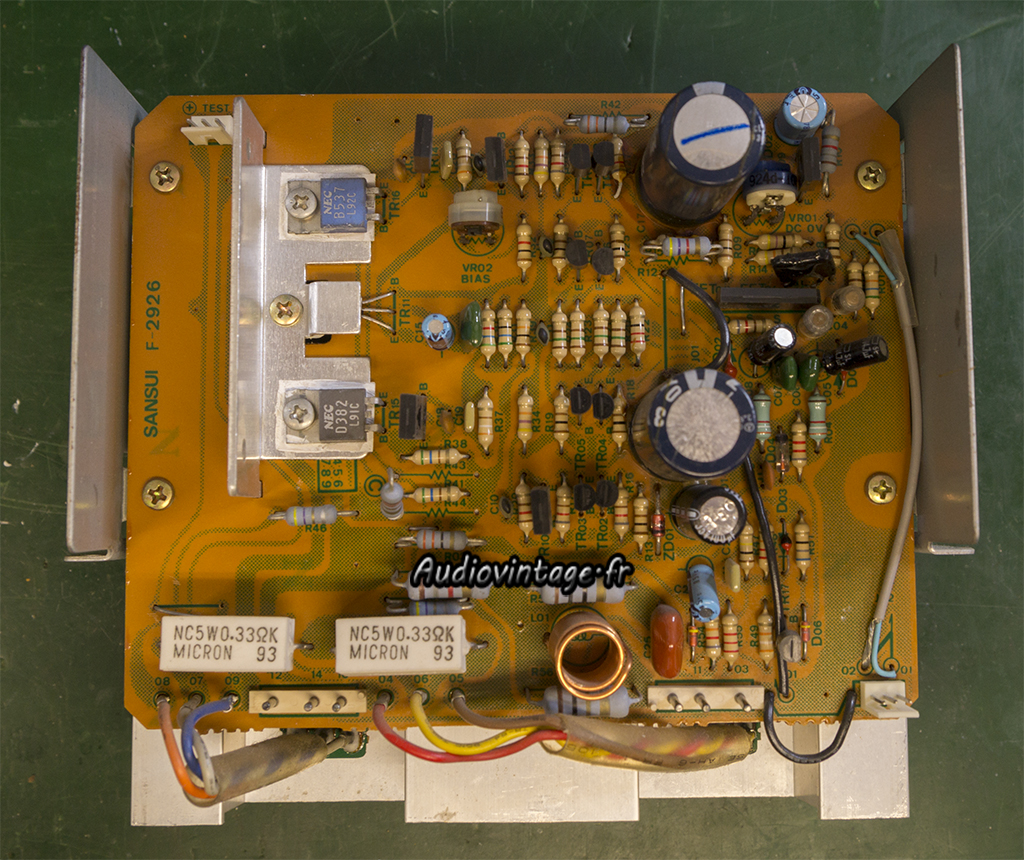

Un des deux circuits d’amplifications.

Sansui AU-519

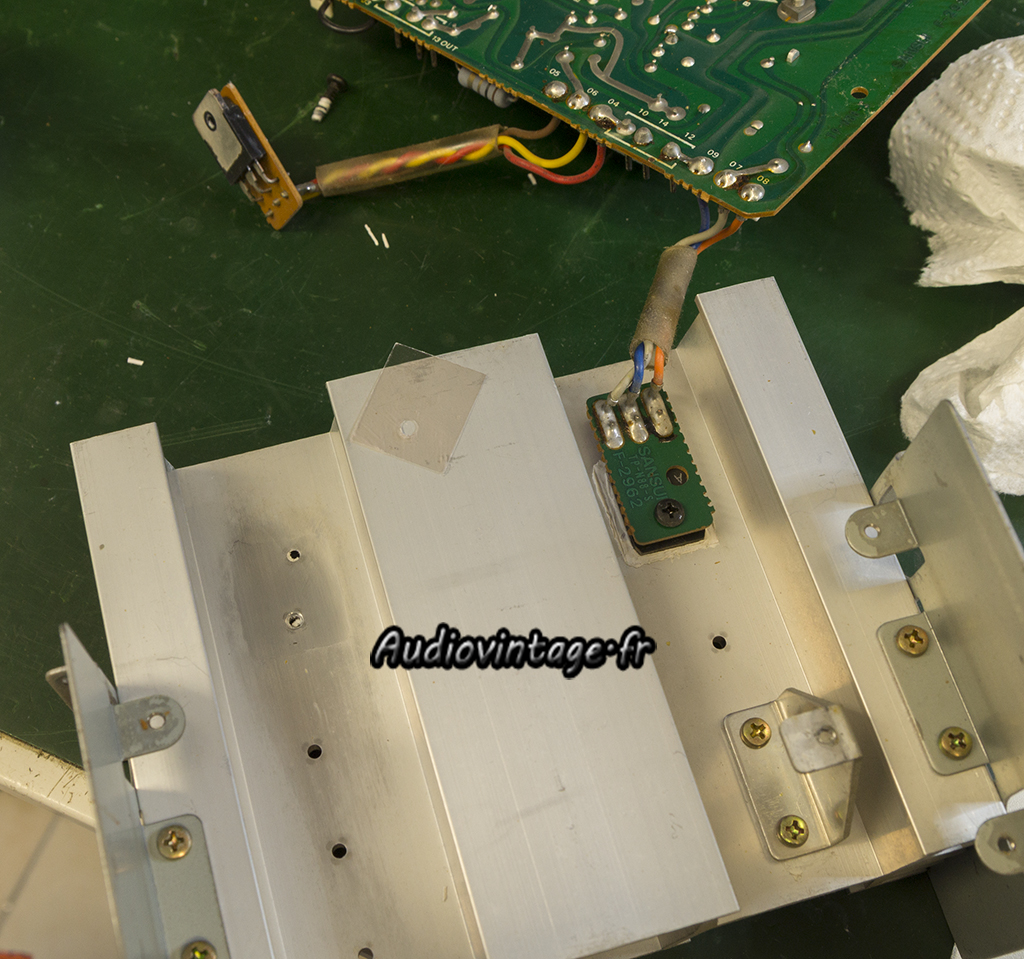

Démontage. Il est également nécessaire de remplacer la graisse complètement sèche sous les transistors de puissances.

Sansui AU-519

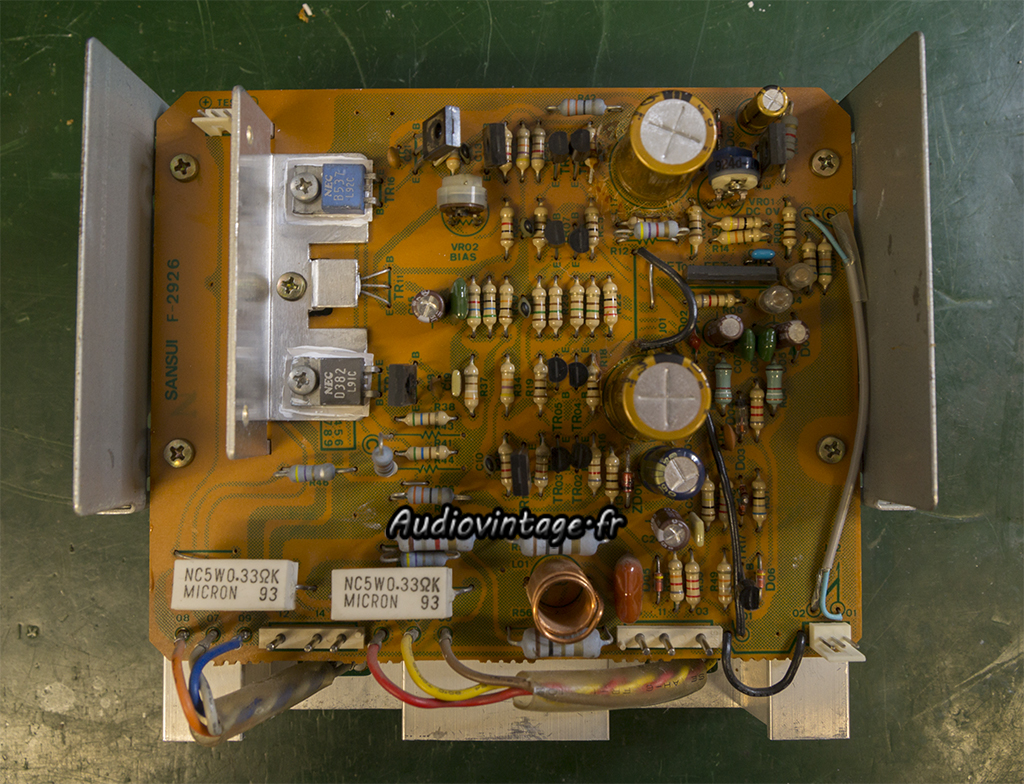

Condensateurs chimiques neufs, suppression de quelques traces de colles possiblement corrosive, remplacement des graisses (bien sèche ici aussi).

Sansui AU-519

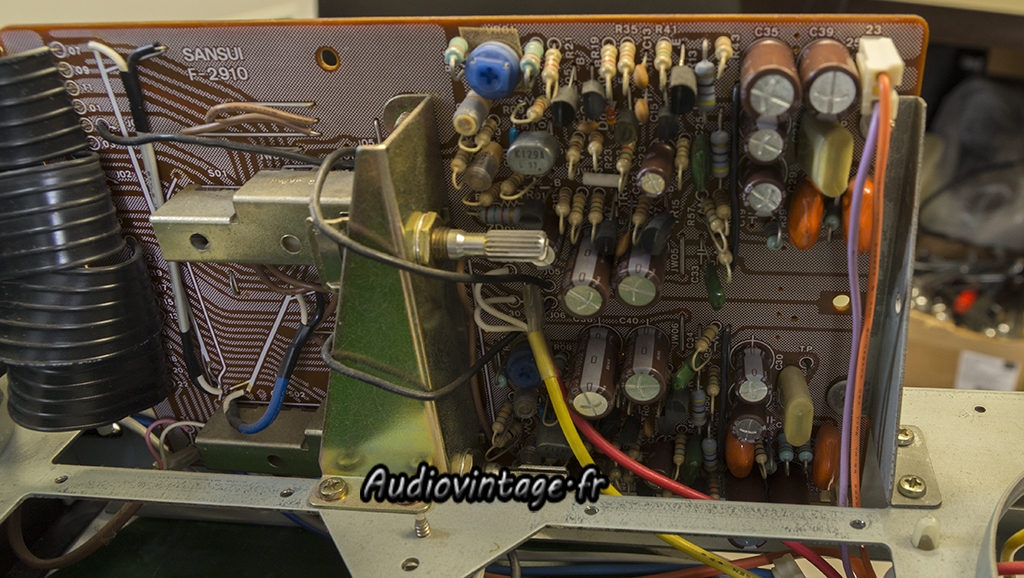

Le circuit phono.

Sansui AU-519
Ici, remplacement de nombreux condensateurs.

Sansui AU-519

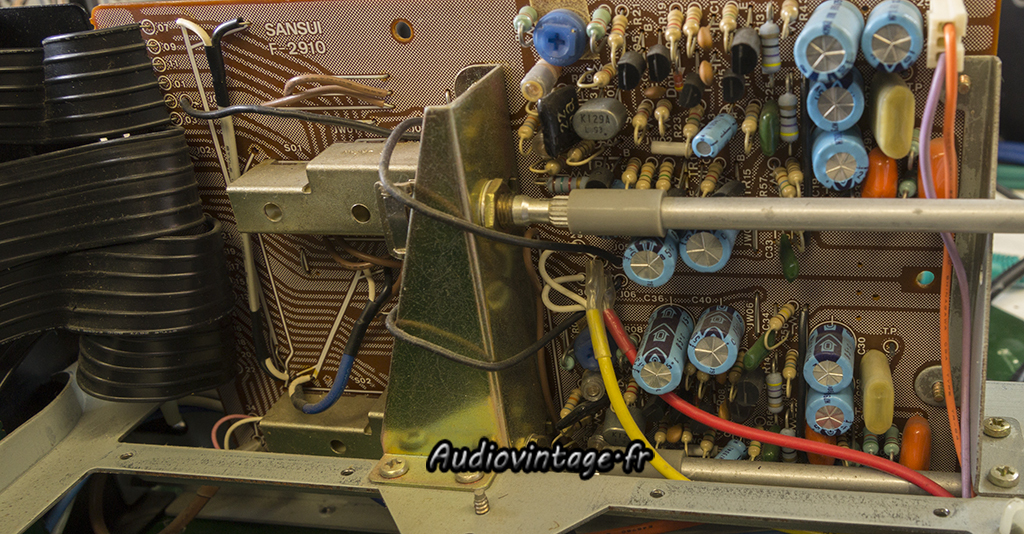

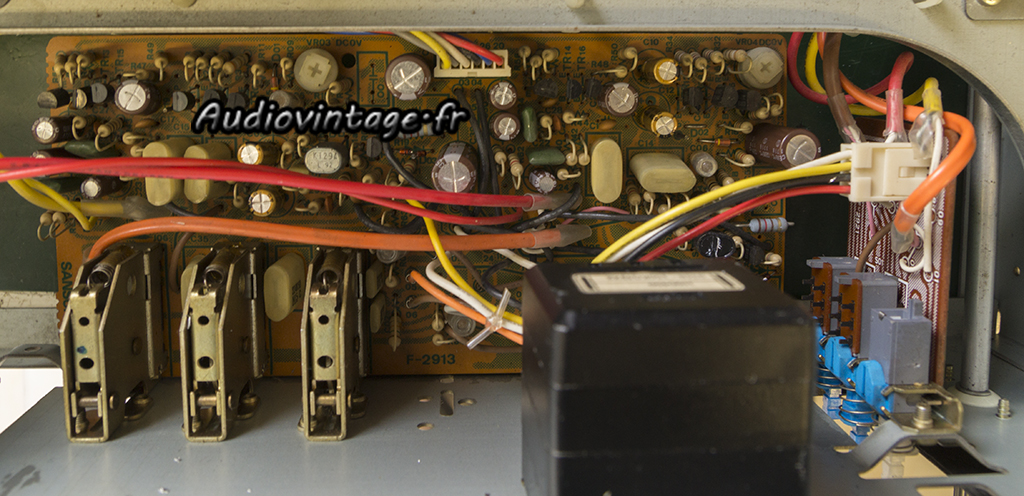

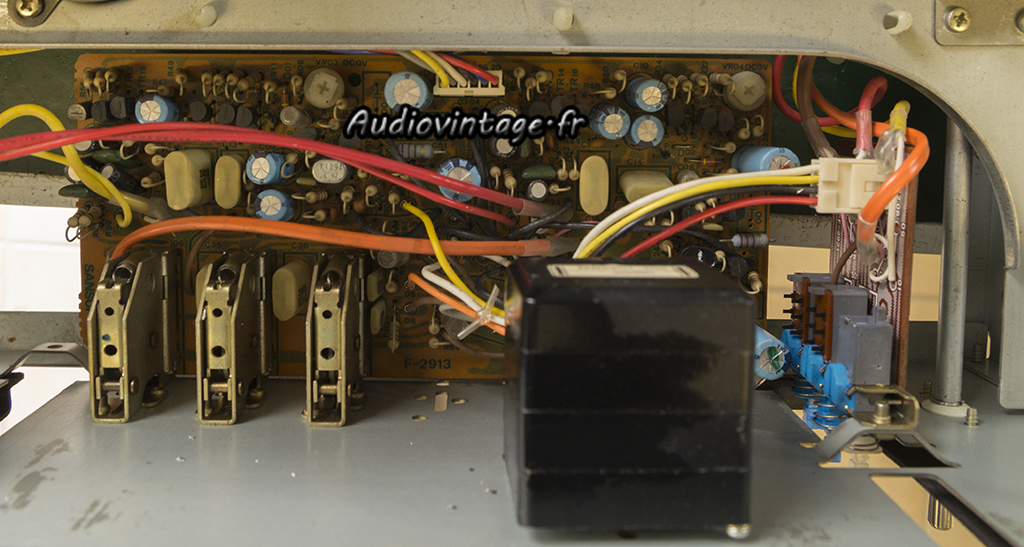

Le circuit de tonalité. Le responsable des craquements était un transistor double Fet aujourd’hui introuvable.
Une étude comparative (au traceur de courbe d’abord puis en « live » ensuite) entre celui encore fonctionnel et divers transistors en ma possession m’a permis de remplacer le malade par deux transistors Fet appariés encore trouvables.
Sur cette photo, il a déjà été remplacé puisque, comme toujours, il faut trouver la cause d’une panne avant de procéder à une révision.

Sansui AU-519
L’étage de tonalité reçoit également des condensateurs chimiques neufs. Quelques diodes et transistors bipolaires sont également remplacés.

Sansui AU-519
Sansui AU-519

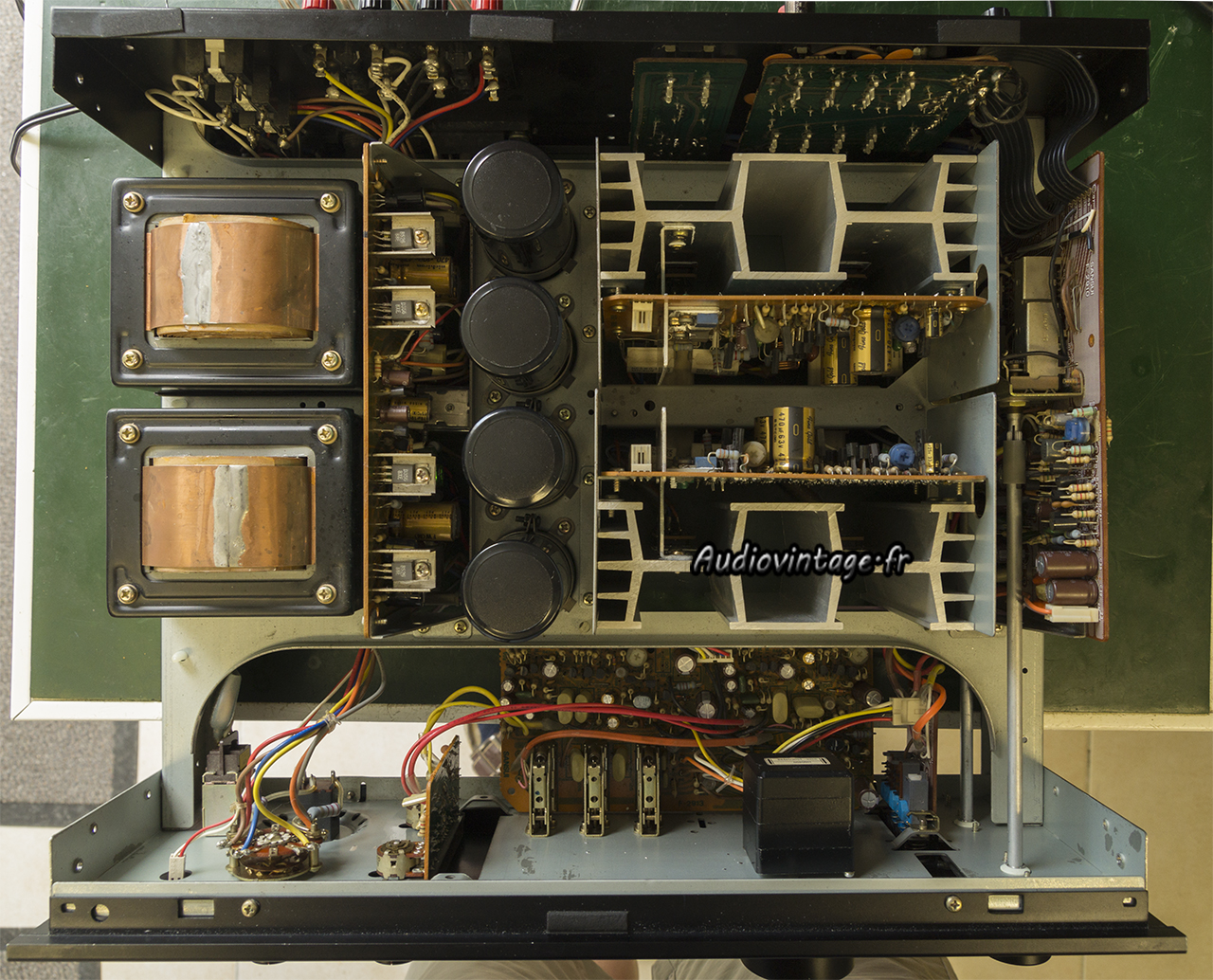

Terminé. Bias et offset sont réglés selon le manuel technique. Comme indiqué un peu plus haut, un suivi particulier a été fait sur l’étage de tonalité pour valider le remplacement du transistor double Fet défectueux.

Sansui AU-519
Distorsion relevée à la puissance nominale sous 8 ohms, entrée aux.

Sansui AU-519
85 watts par canal, dans les mêmes conditions, toujours loin de l’écrêtage.

Sansui AU-519
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-519
Rapport signal/bruit sous 8 ohms (30w à 1khz) entrée Aux. Pondération A.

Sansui AU-519
Distorsion relevée à 2×3 watts sous 8 ohms, entrée phono.

Sansui AU-519
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sansui AU-519

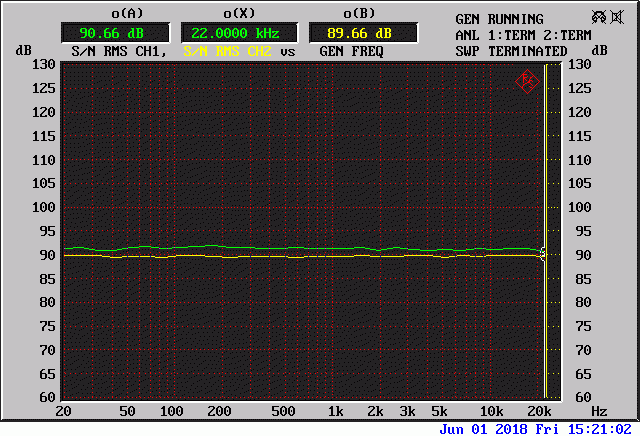

Rapport signal/bruit sous 8 ohms (30w à 1khz) entrée phono. Pondération A.

Sansui AU-519
Sansui AU-519
Sansui AU-519
Sansui AU-519

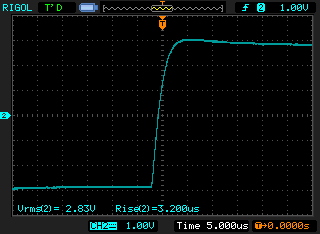

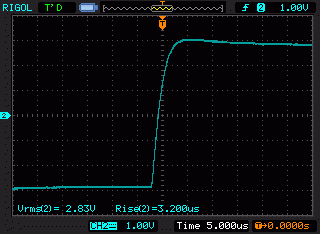

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Sansui AU-519

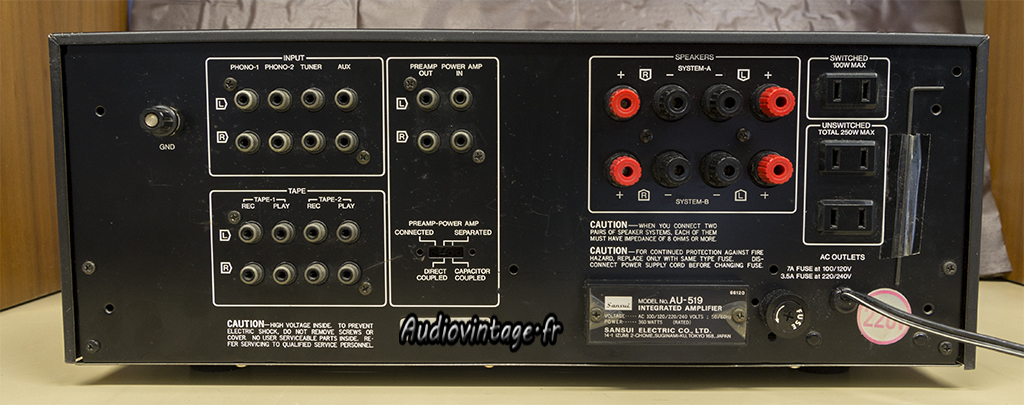

Connectique.
