Révision complète pour cet intégré Sansui AU-517.
Il fait partie de la série AU-X17 que je connais particulièrement bien pour être intervenu dans un nombre d’exemplaire conséquent (je ne les compte même plus !)

Sansui AU-517
Sansui AU-517
Il est très poussiéreux. Les commandes sont encrassées, l’état est habituel pour cet appareil : fonctionnel mais bien « rincé ». Je vais m’occuper de lui.

Sansui AU-517

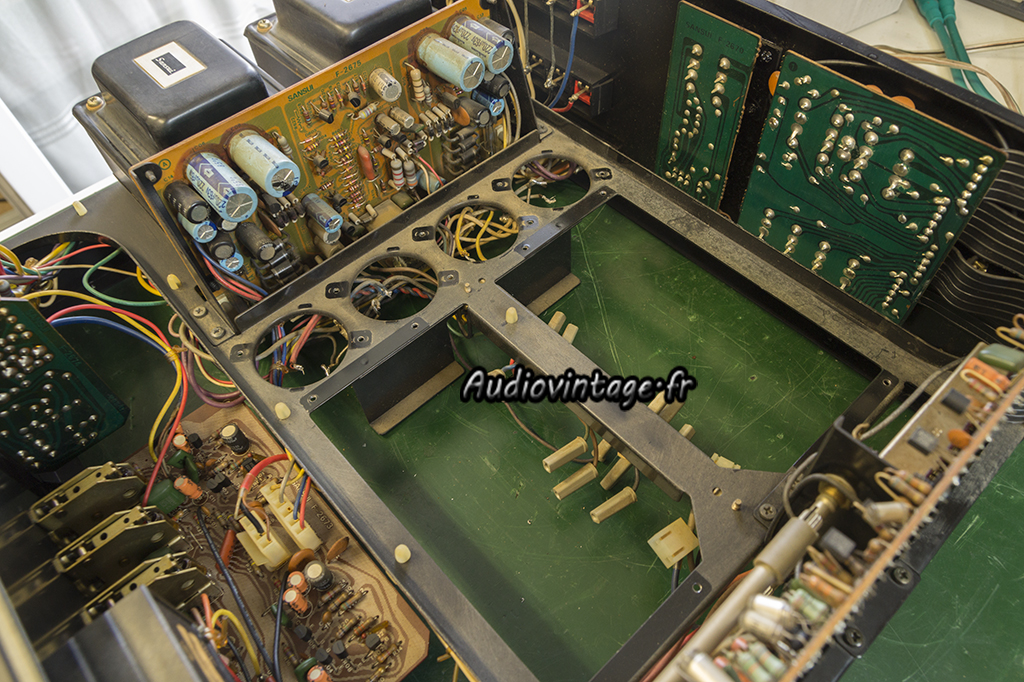

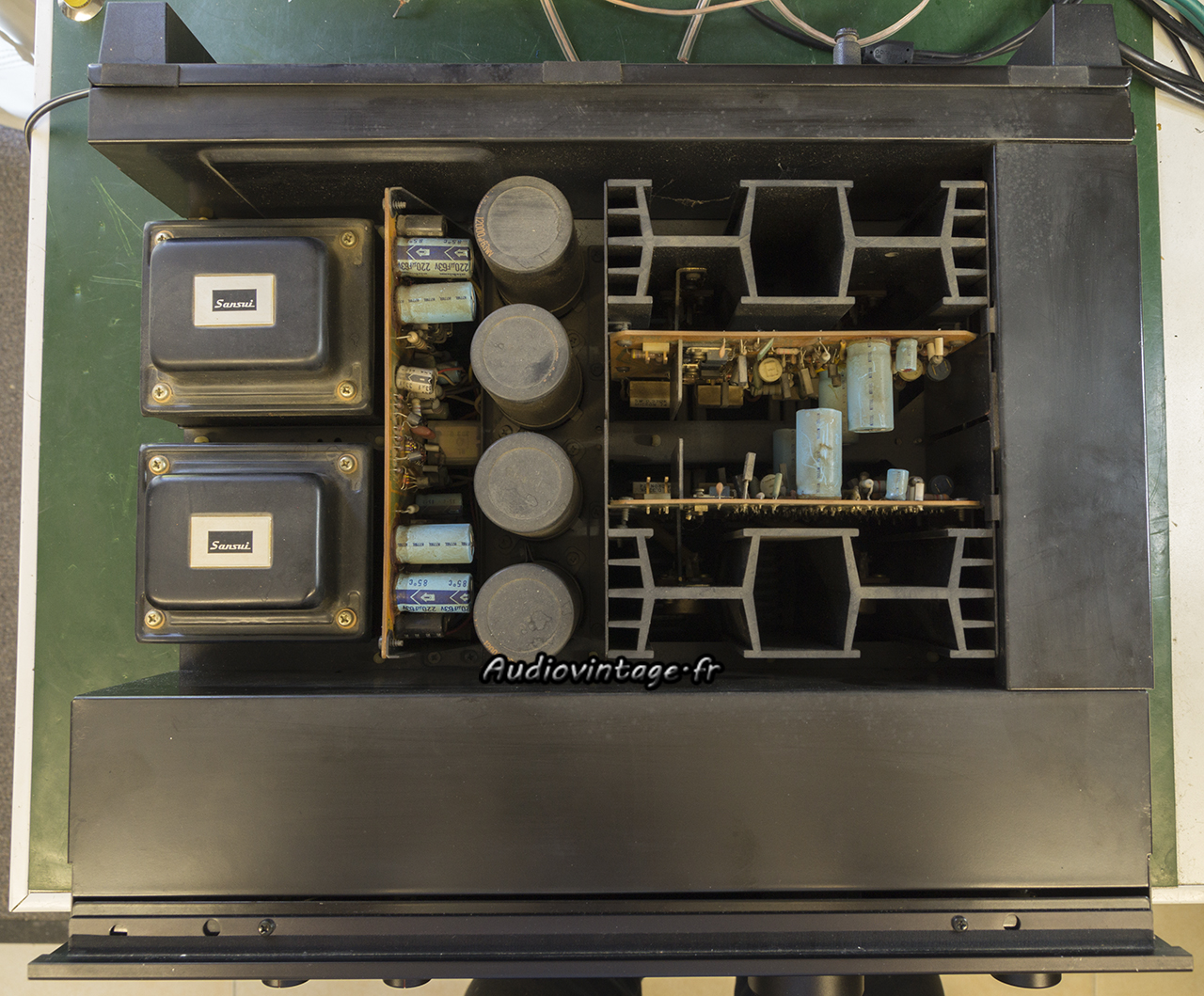

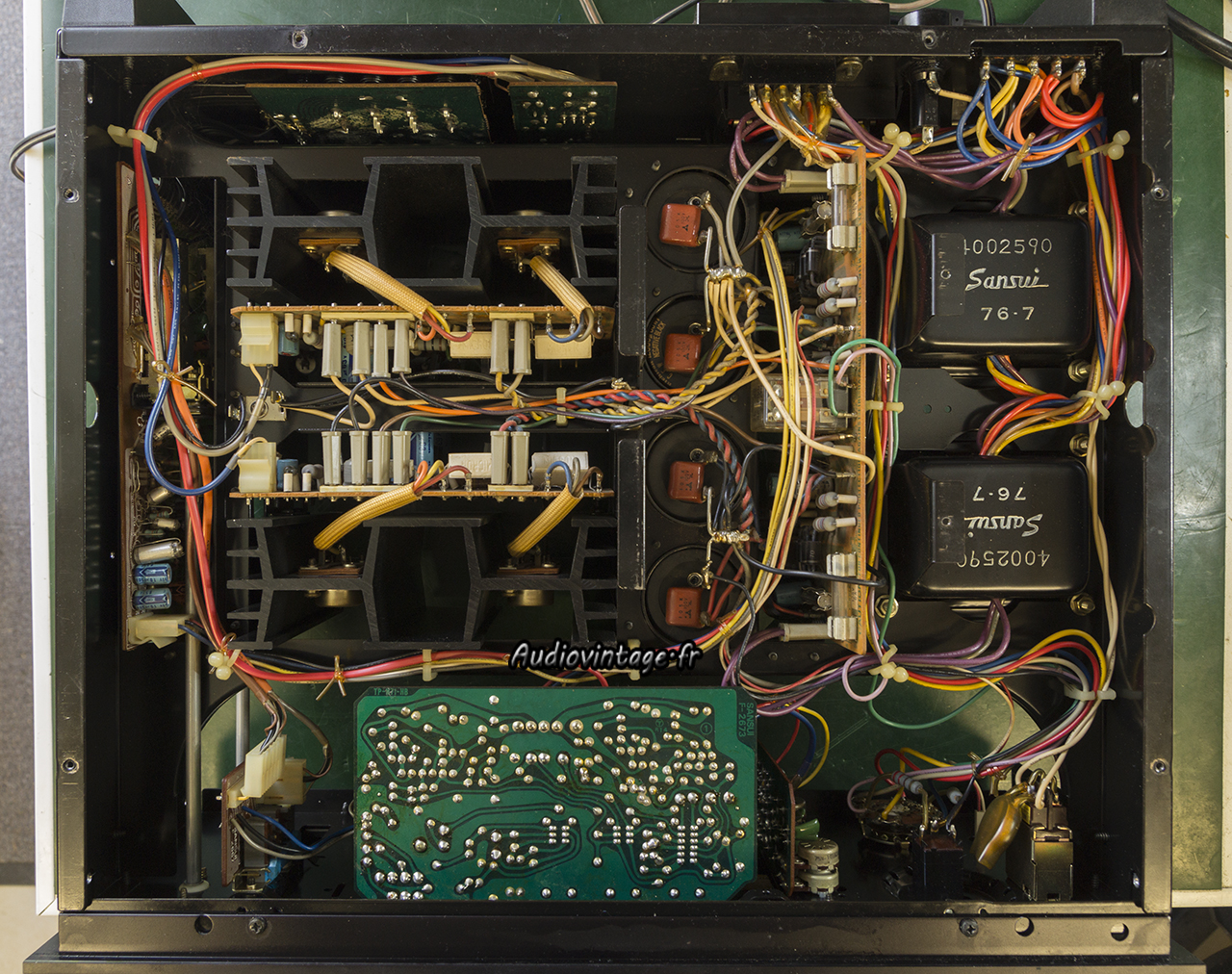

Démontage en cours. Les circuits d’amplifications finaux sont démontés ; Les condensateurs de filtrage sont dessoudés, ils sont usés et il y a des craquelures sur certains d’entre eux.

Sansui AU-517
Le circuit d’alimentation et de protection. Colle corrosive ayant attaquée des pattes de résistances, condensateurs bien cuits, soudures en train de lâcher…
Cerise sur le gâteau, la grosse résistance marron clair en haut à droite est le résultat d’une ancienne réparation. Hélas, elle n’a pas la bonne valeur, 10 ohms au lieu de 100 ohms.

Sansui AU-517
Le relais est démonté et les contacts nettoyés.

Sansui AU-517
Le circuit reçoit donc des condensateurs chimiques neufs, certaines résistances et une diode sont remplacées.
La quasi-totalité des soudures sont refaites.

Sansui AU-517

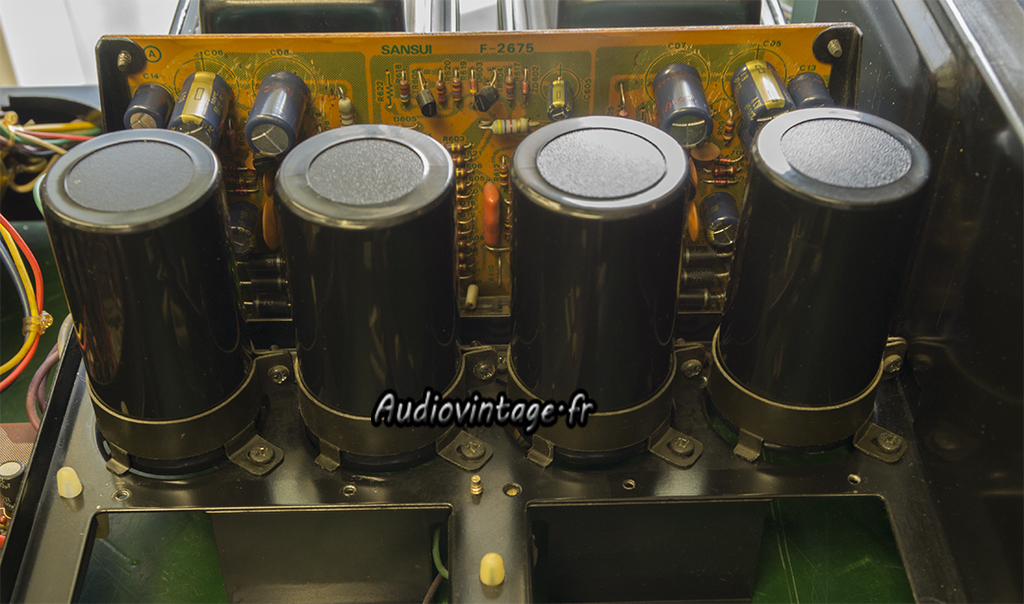

Montage des nouveaux condensateurs de filtrage.

Sansui AU-517

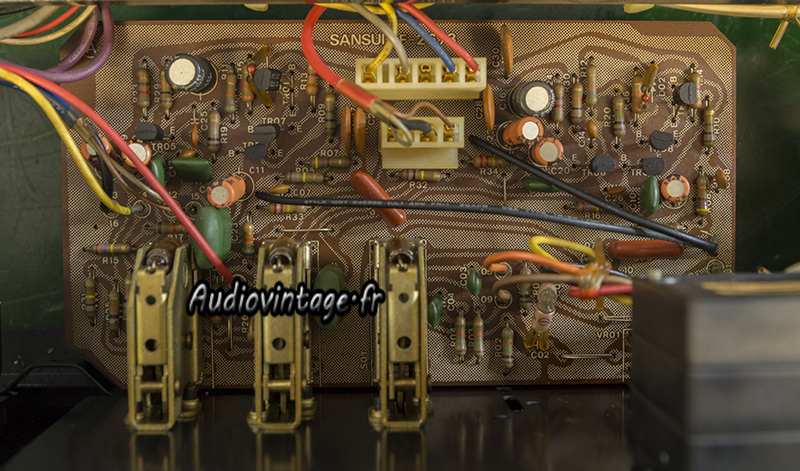

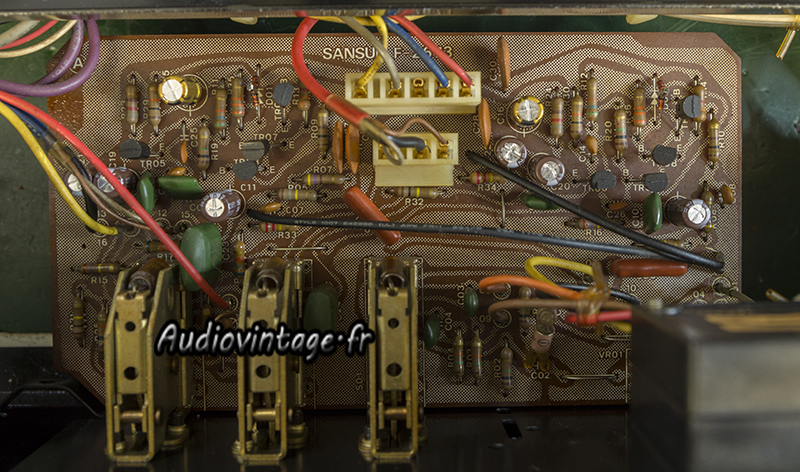

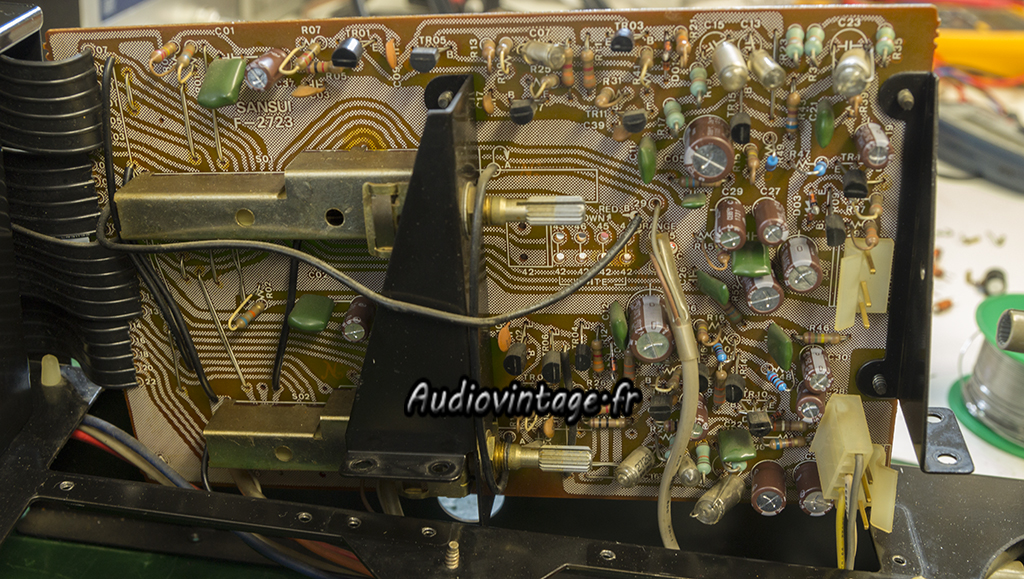

L’étage phono.

Sansui AU-517
Chimiques neufs, résistances fusibles remplacées tout comme les doubles diodes. Deux transistors partent également à la poubelle.

Sansui AU-517

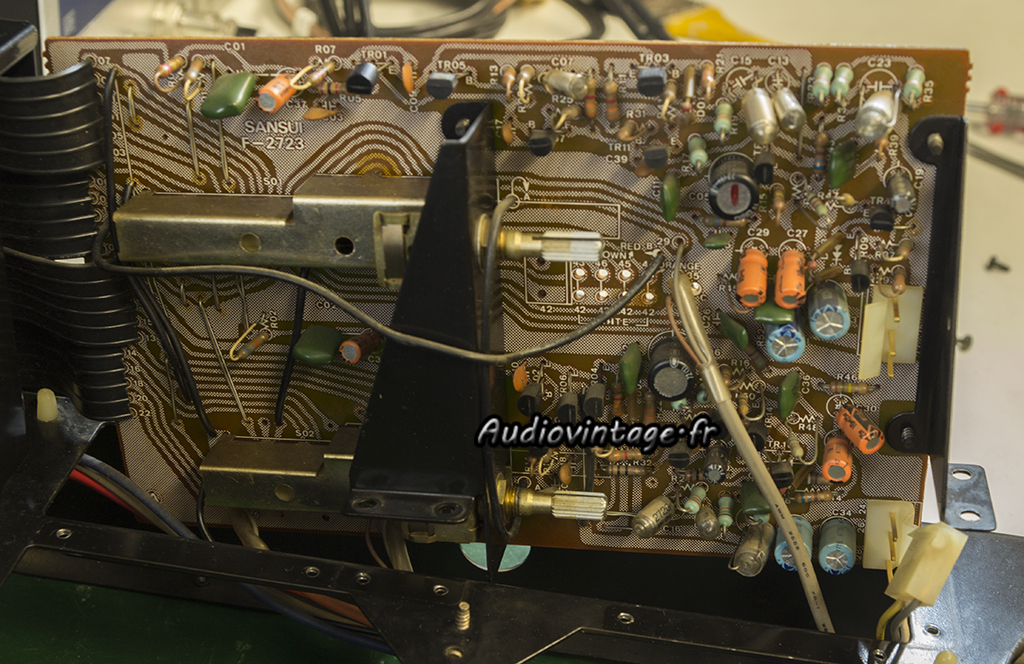

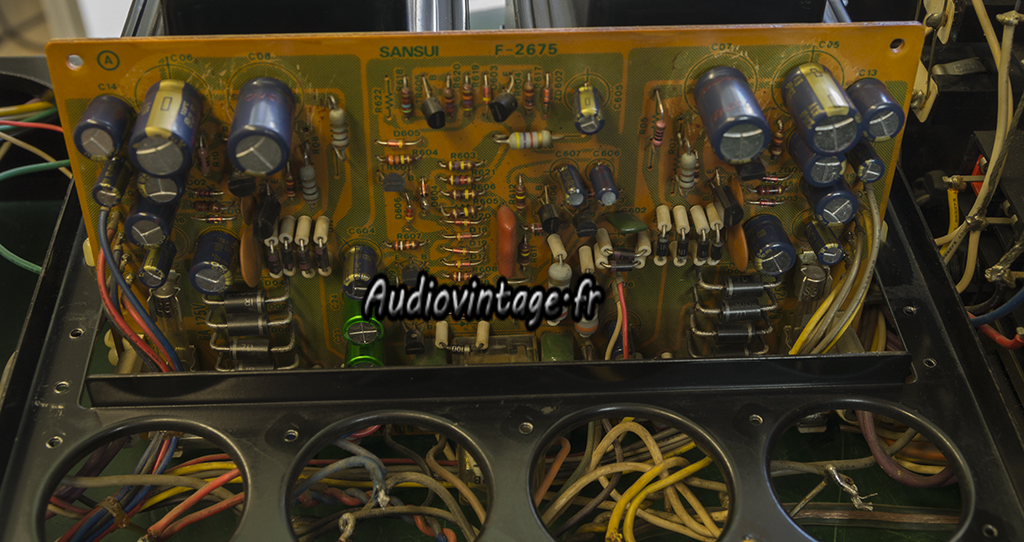

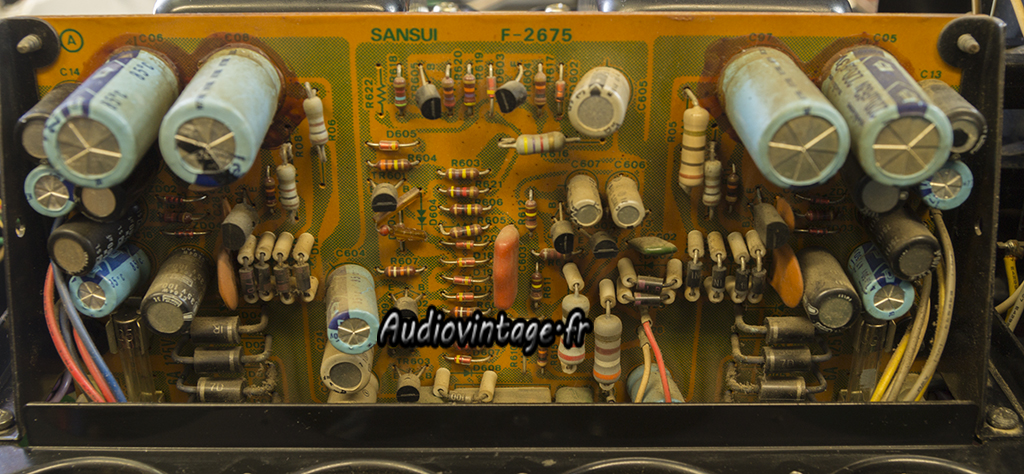

Le circuit des filtres.

Sansui AU-517
Condensateurs chimiques neufs, doubles diodes remplacées.

Sansui AU-517
Sansui AU-517

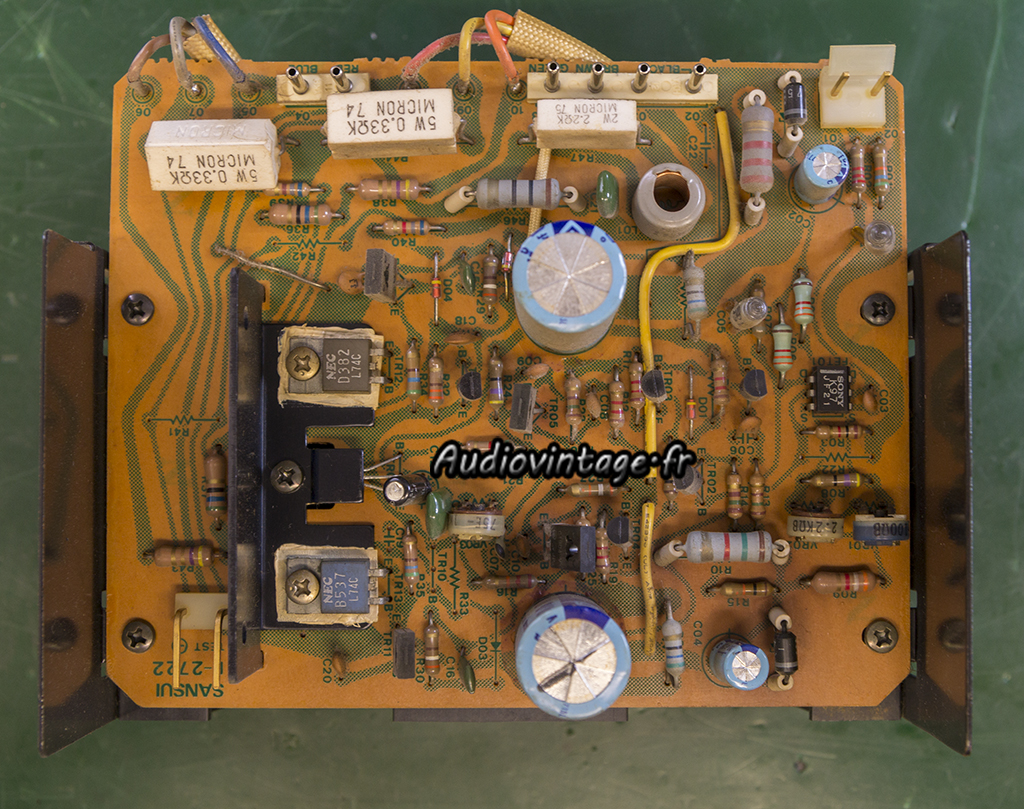

Un des deux circuits d’amplifications.

Sansui AU-517
Sansui AU-517

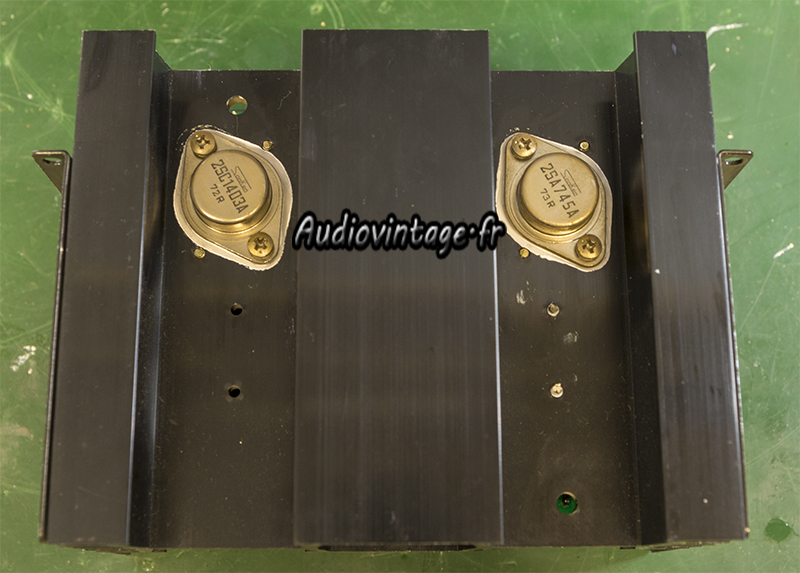

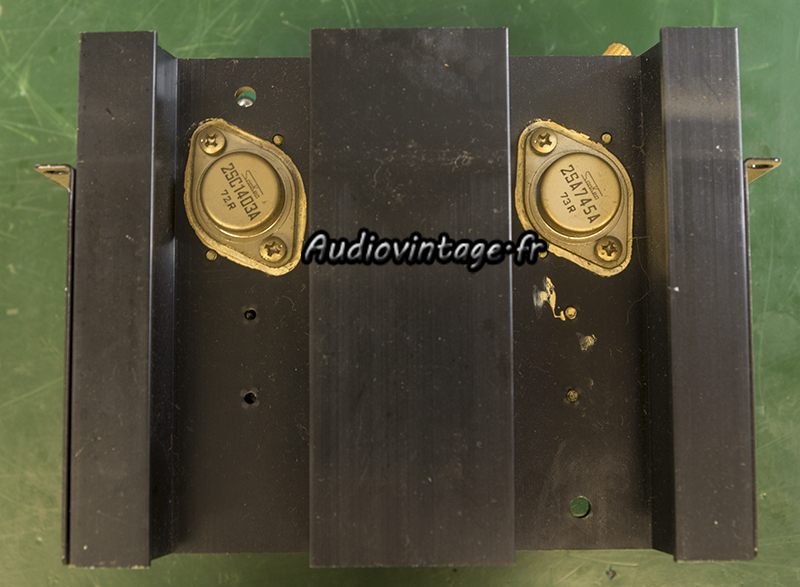

Condensateurs chimiques neufs, soudures contrôlées et parfois refaites. Toutes les graisses (ainsi que les micas pour les transistors de puissances) sont remplacées.
Le second canal reçoit des soins identiques.

Sansui AU-517
Remontage en cours.

Sansui AU-517
Sansui AU-517

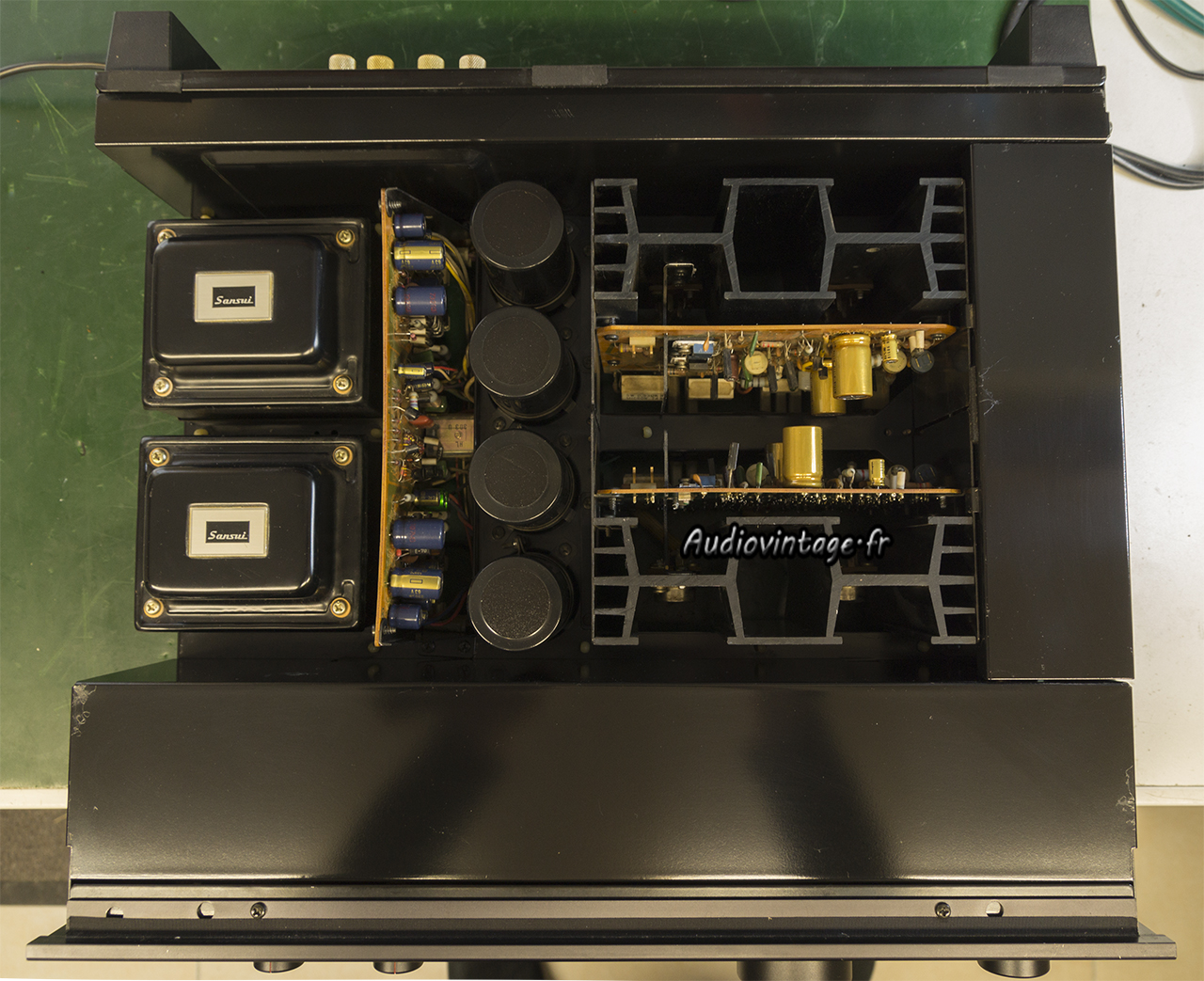

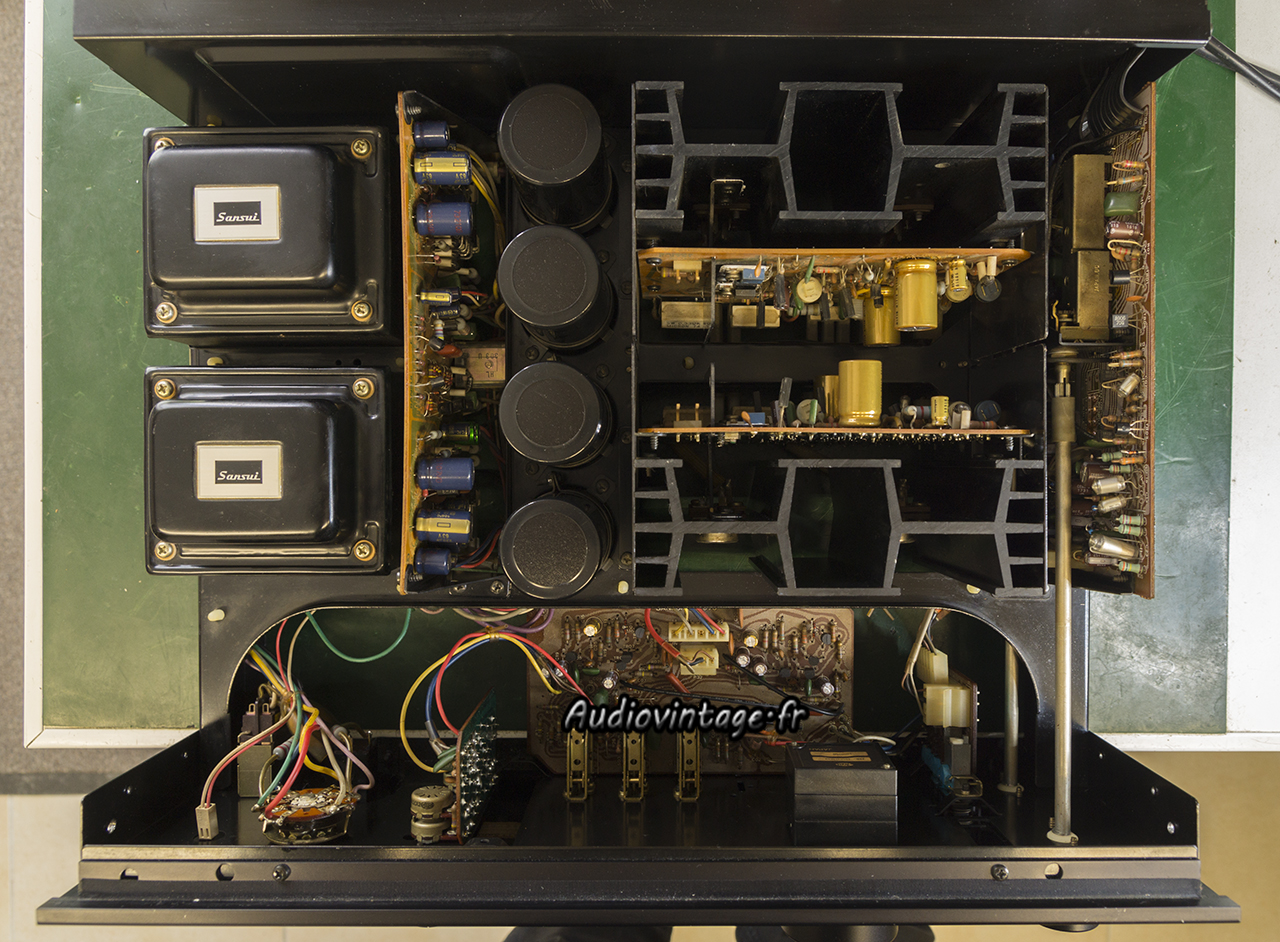

Blindages en place.
Bias et offset sont ajustés.

Sansui AU-517
Le propriétaire souhaitait de nouveaux borniers HP.

Sansui AU-517
Distorsion relevée à puissance nominale sous 8 ohms, entrée aux.

Sansui AU-517

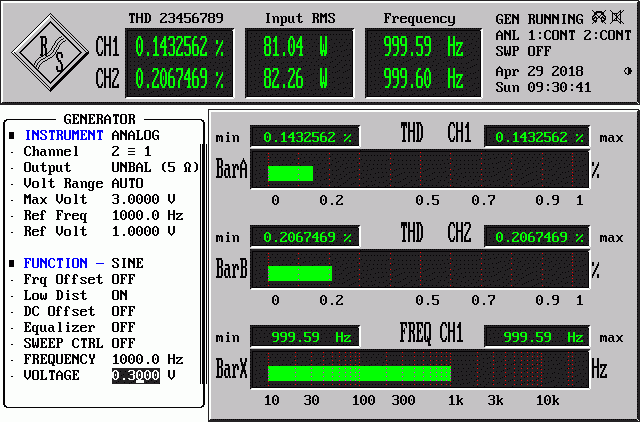

Distorsion relevée dans les mêmes conditions, mais à 2×80 watts.

Sansui AU-517
Distortion + bruit (dht+N) à 1w sous 8 ohms, entrée aux

Sansui AU-517
Réponse en fréquence (1w à 1khz sous 8ohms), entrée aux.

Sansui AU-517

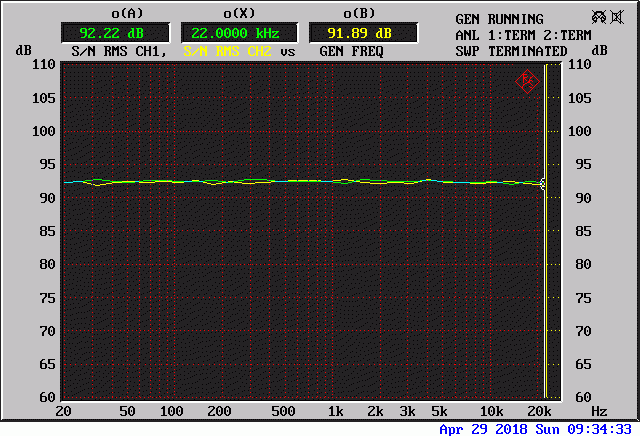

Rapport signal-buit (30w sous 8 ohms à 1khz), entrée aux.

Sansui AU-517

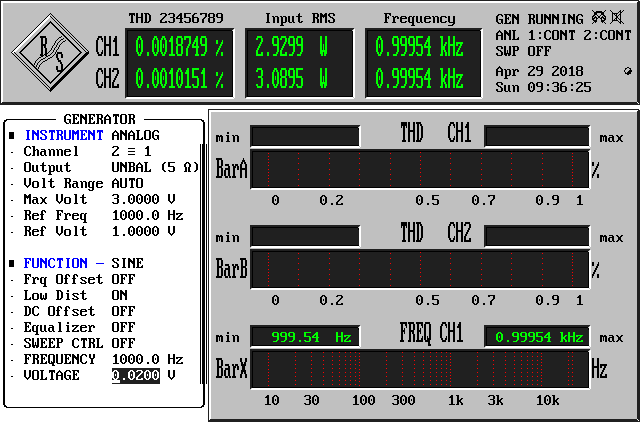

Distorsion relevée à 3w sous 8ohms, entrée phono.

Sansui AU-517

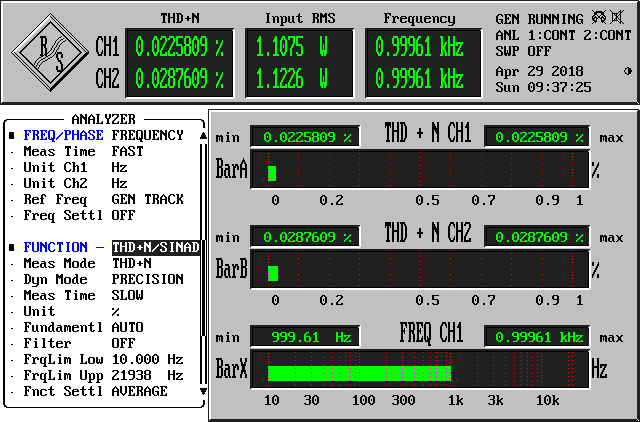

Distorsion + bruit (dht+N) à 1w sous 8 ohms, entrée phono.

Sansui AU-517
Réponse en fréquence (1w à 1khz sous 8ohms), entrée phono.

Sansui AU-517

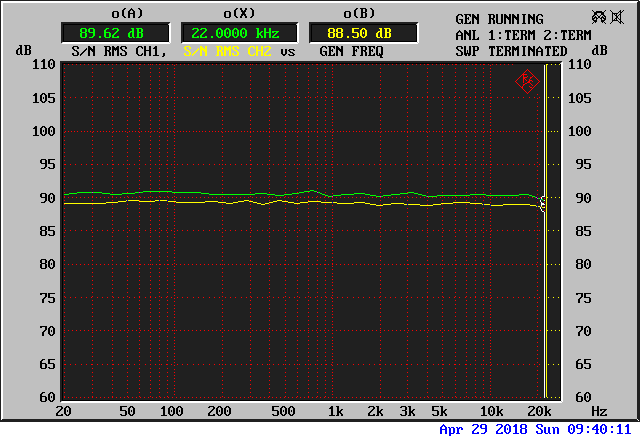

Rapport signal-buit (30w sous 8 ohms à 1khz), entrée phono.

Sansui AU-517
Sansui AU-517
Sansui AU-517
Sansui AU-517

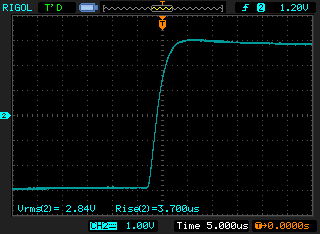

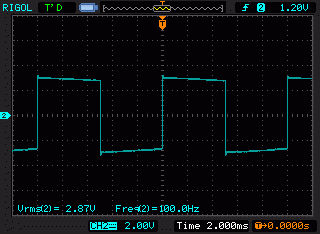

Signal carré à 100hz, 1khz et 10khz. Temps de montée à 10khz. Le tout à 1w en sortie sous 8 ohms, entrée aux.

Sansui AU-517

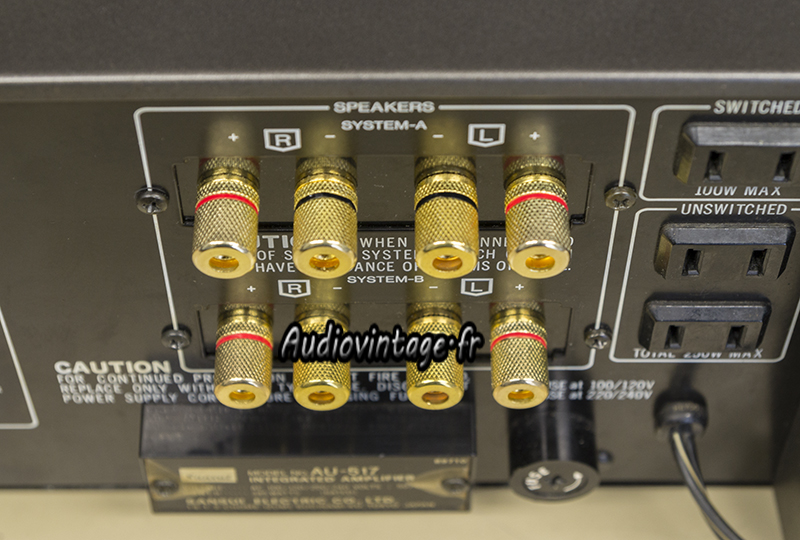

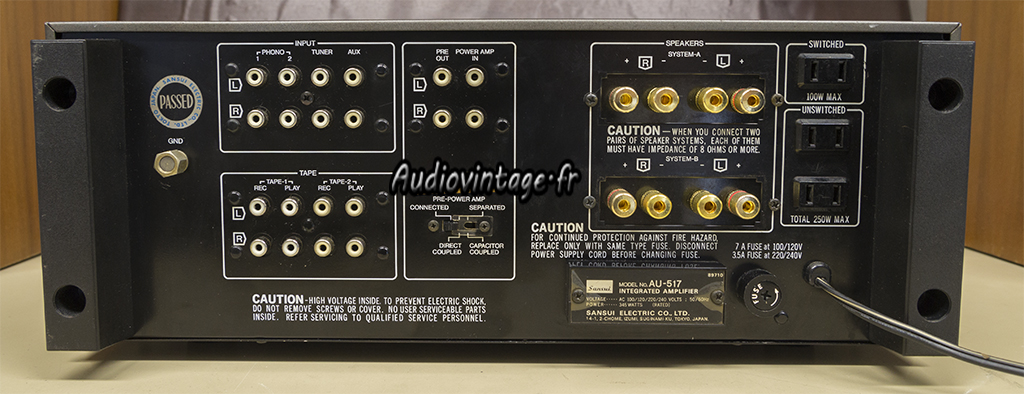

Connectique.
