Quad FM 3 :  impossible de mettre moins de commandes :)
Le Quad FM 3 n’est pas une « bête de course » de tuner, mais en bon état et correctement aligné, c’est un tuner qu’il est difficile de ne pas apprécier.
Remise en forme d’un bel exemplaire.

Quad FM 3 :  à son arrivée.
Il ne capte plus grand-chose, que ce soit en Stéréo ou même en mono, son utilisation est presque impossible. Une ampoule « tune » est HS, je remplacerais les deux.

Quad FM 3 : condensateurs à remplacer.
Je commence par remplacer les condensateurs chimiques, y compris tantales.

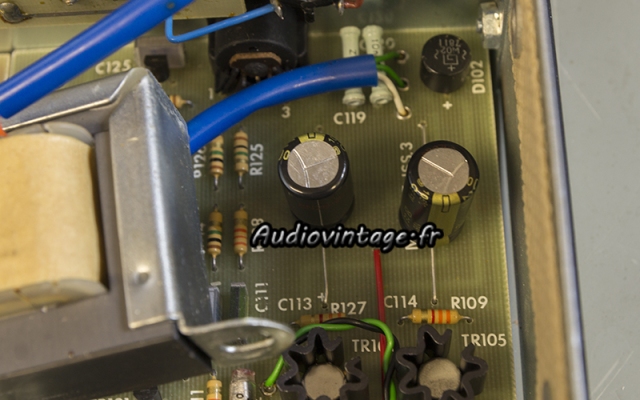

Il y en a deux qui se cachent sous le transformateur.

Quad FM 3 :  condensateurs neufs en place.
Remplacés.

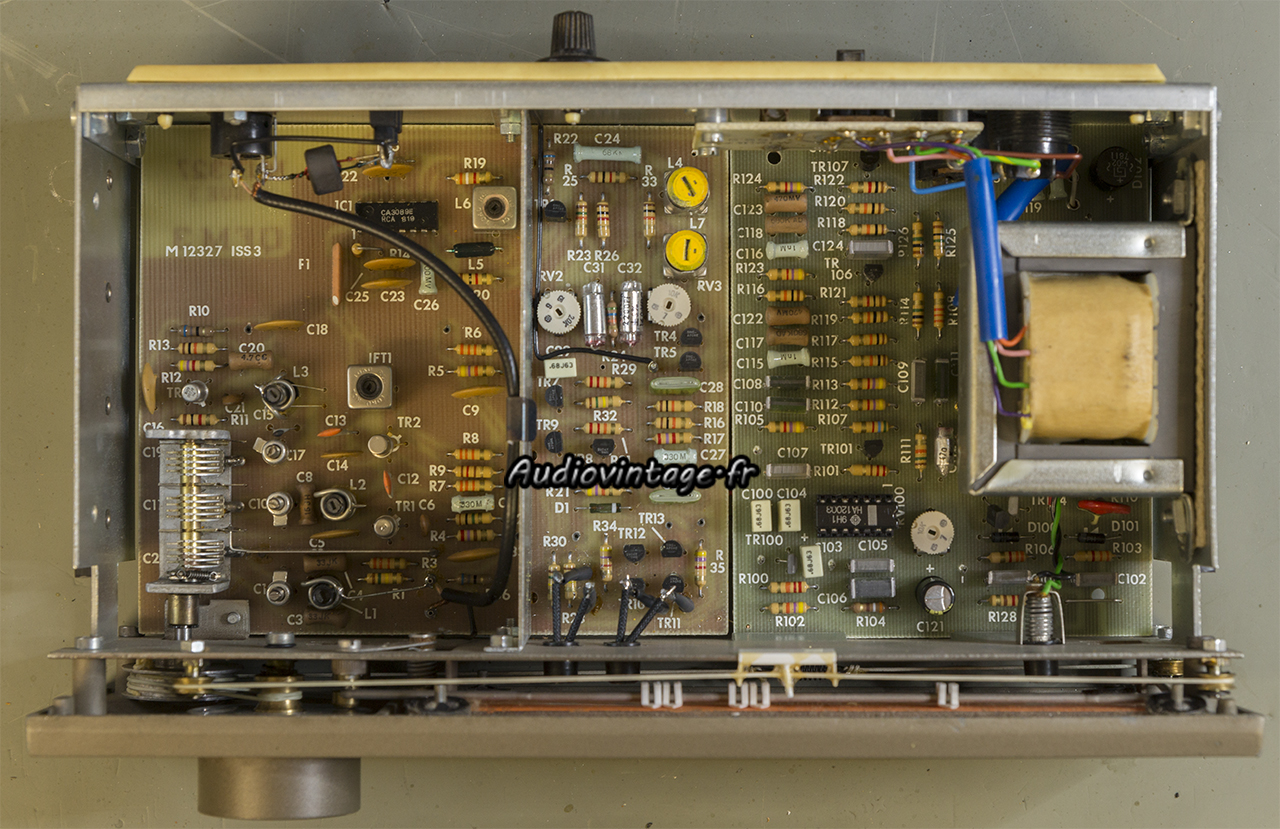

Quad FM 3 :  terminé.
Les autres sont également remplacés, les tantales étaient en très mauvais état pour la plupart d’entre eux.
Le tuner est ensuite aligné à l’aide de mon fidèle générateur FM stéréo Panasonic VP-8194A accompagnant mon banc de mesure Dscope III.

Quad FM 3 : distorsion-FM-mono-98Mhz-80dBµV
Distorsion en FM mono à 98Mhz, 80dBµV en sortie du générateur FM.

Quad FM 3 : distorsion-FM-stereo-98Mhz-80dBµV
Distorsion en FM stéréo à 98Mhz, 80dBµV en sortie du générateur FM.

Quad FM 3 : rapport-signal-bruit-en-FM-mono-98Mhz-80dBµV
Rapport signal bruit en FM mono à 98Mhz, 80dBµV en sortie du générateur FM.

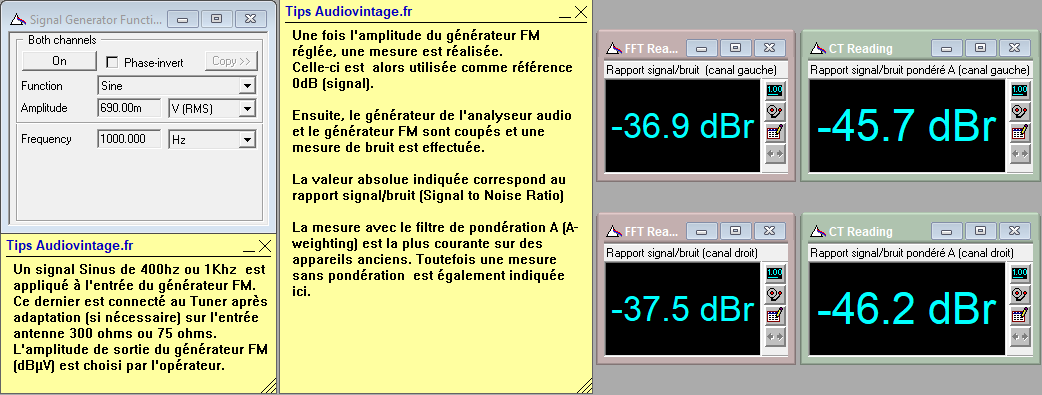

Quad FM 3 : rapport-signal-bruit-en-FM-stereo-98Mhz-80dBµV
Rapport signal bruit en FM stéréo à 98Mhz, 80dBµV en sortie du générateur FM.

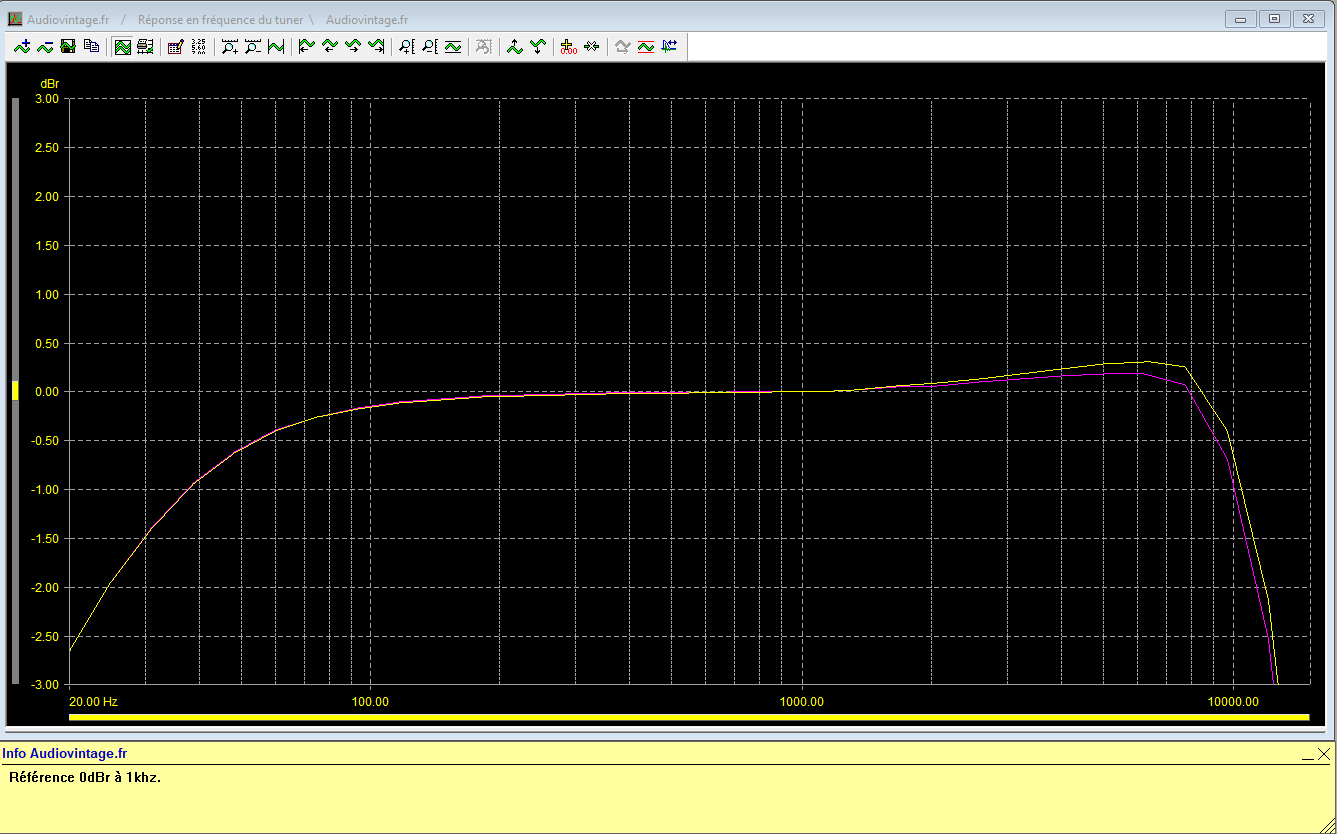

Quad FM 3 : reponse-en-frequence-en-FM-stereo-98Mhz-80dBµV
Réponse en fréquence en FM stéréo sur 98Mhz, 80dBµV.

Quad FM 3 : separation-stereo-canal-droit-sur-canal-gauche-98Mhz-80dBµV
Séparation stéréo du canal droit sur le canal gauche, à 98Mhz, 80dBµV.

Quad FM 3 : separation-stereo-canal-gauche-sur-canal-droit-98Mhz-80dBµV
Séparation stéréo du canal gauche sur le canal droit, à 98Mhz, 80dBµV.

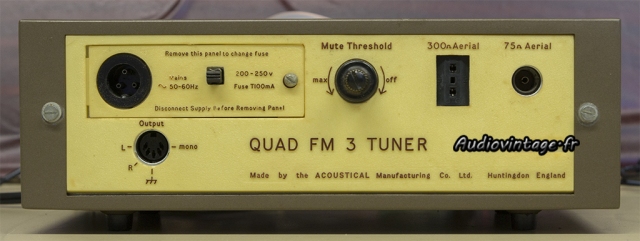

Quad FM 3 :  connectique.
Connectique.
