Compte rendu de la révision d’un excellent Tuner Revox B760.

Revox B760
Excellent modèle, certainement, mais ce n’est pas le cas de celui-ci à sa livraison, il ne reçoit plus grand-chose et quand il capte un peu, l’affichage de la fréquence est erroné.
L’appareil a déjà eu droit à une ou plusieurs interventions dans son passé, pas mal de condensateurs chimiques ont été remplacés, mais certains sont pires que les originaux et ceux qui restent sont également bon à changer.
Pour finir, le voyant on/off ne fonctionne plus.
Je vais donc remplacer ce qui doit l’être puis effectuer un ré-alignement complet.

Revox B760

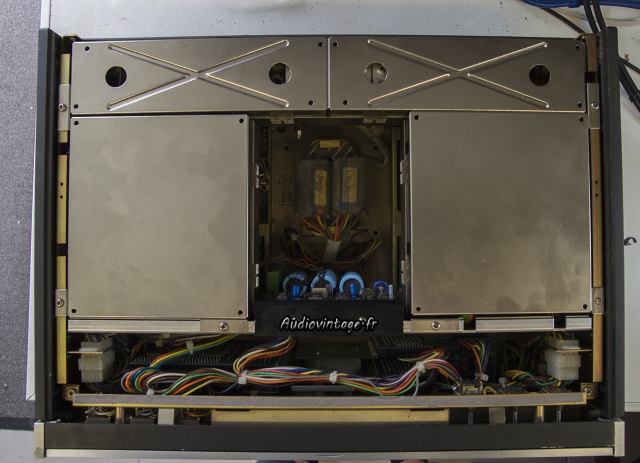

La section alimentation (déjà visitée).

Revox B760

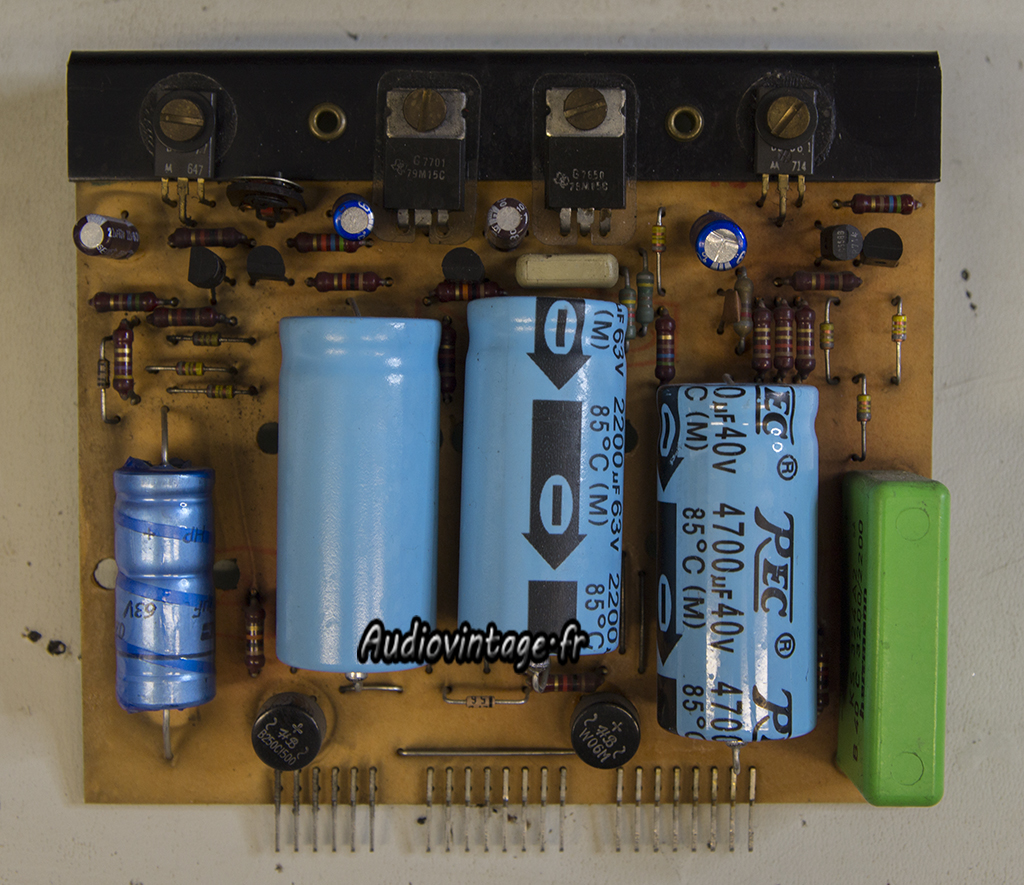

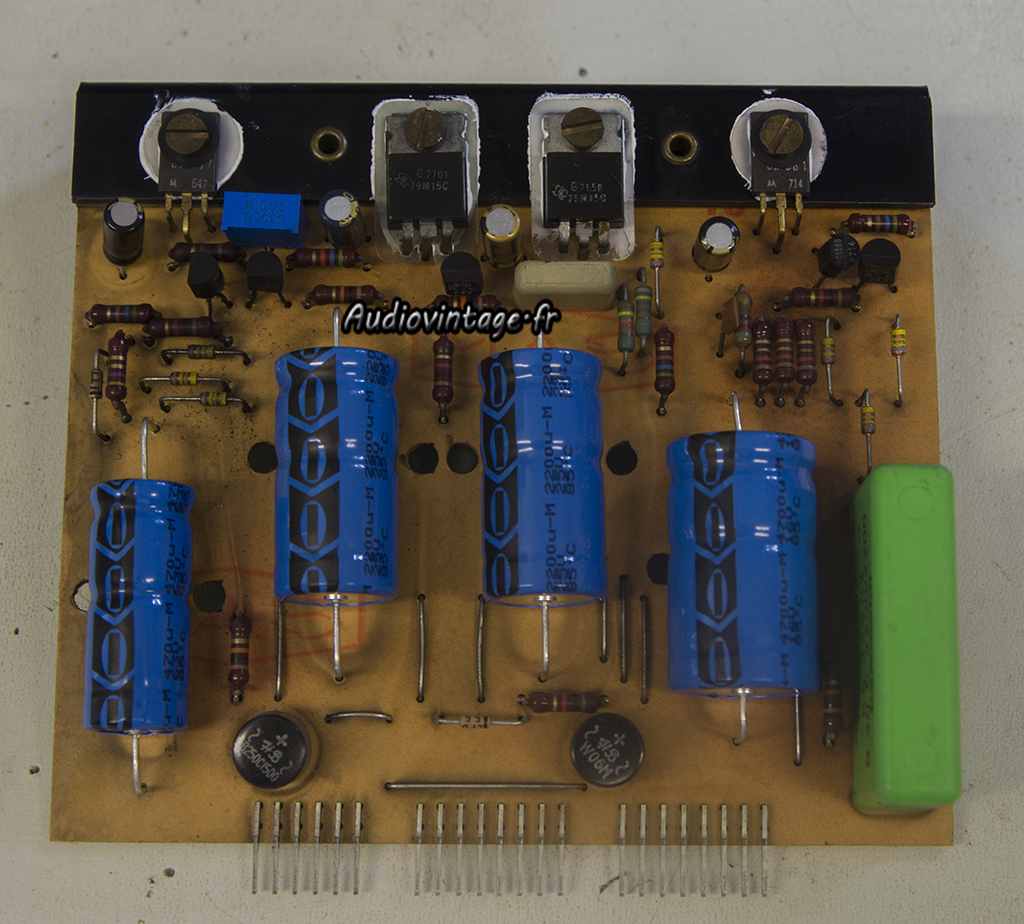

Condensateurs chimiques remplacés, ajustable de réglage de tension alim changé. Graisse neuve mise en place (ça chauffe bien par ici).

Revox B760

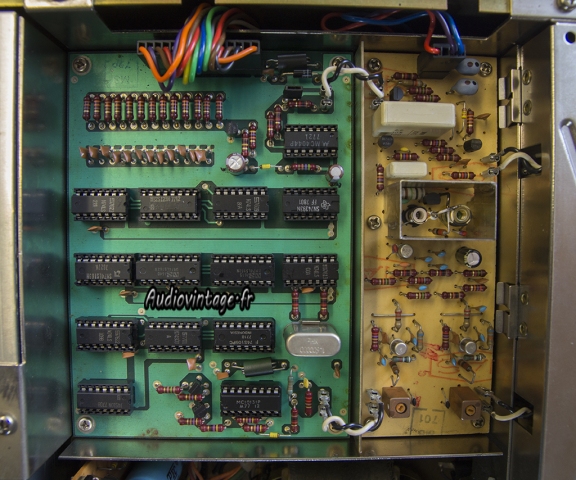

A droite le circuit de l’oscillateur local. A gauche la « logic board ».

Revox B760
Condensateurs neufs pour tout le monde.

Revox B760

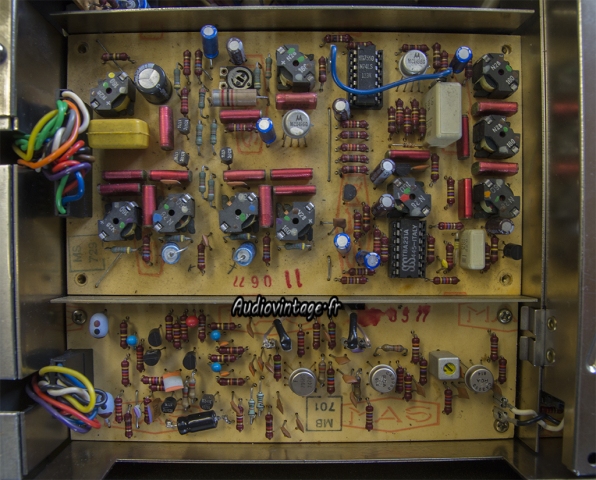

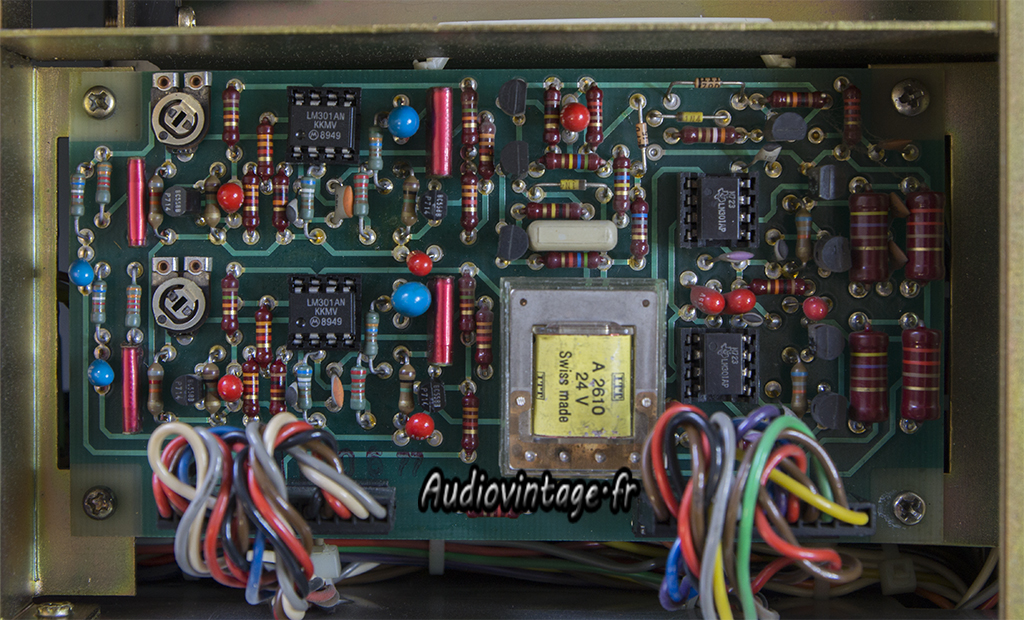

En bas, le circuit FM demodulator et au-dessus, le décodage stéréo.

Revox B760

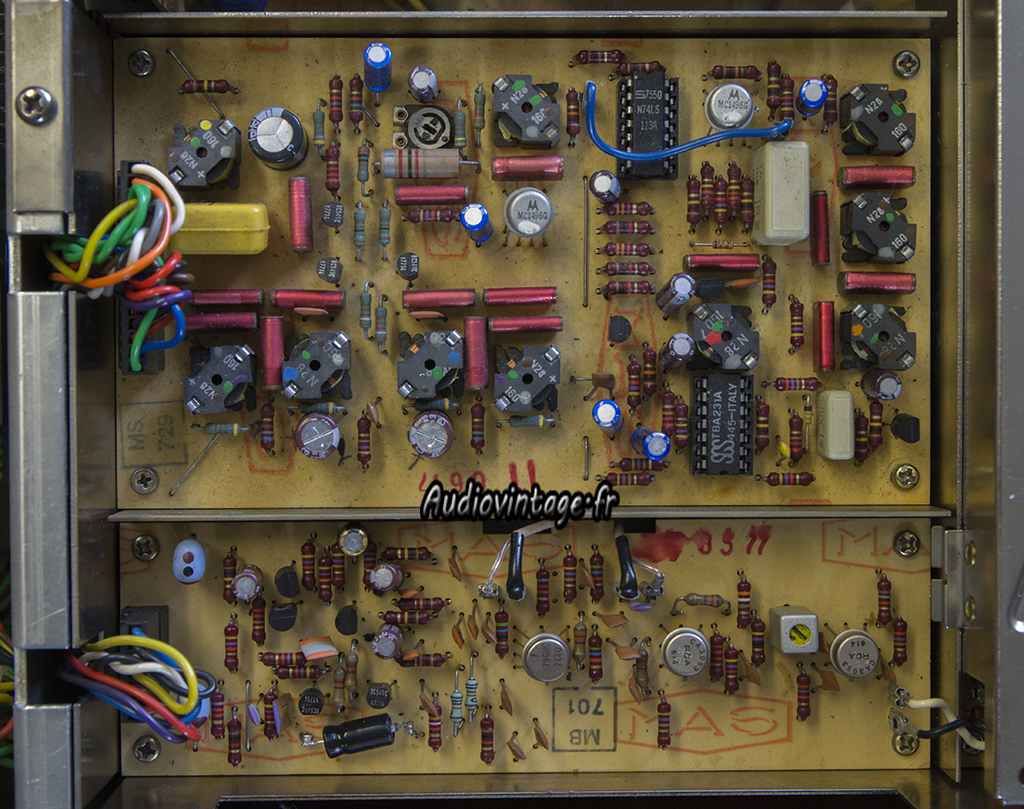

Beaucoup de condensateurs remplacés. Certains étaient HS (tantale rouge), d’autres étaient en très mauvais état (les Philips axiaux non originaux entre autre…).

Revox B760

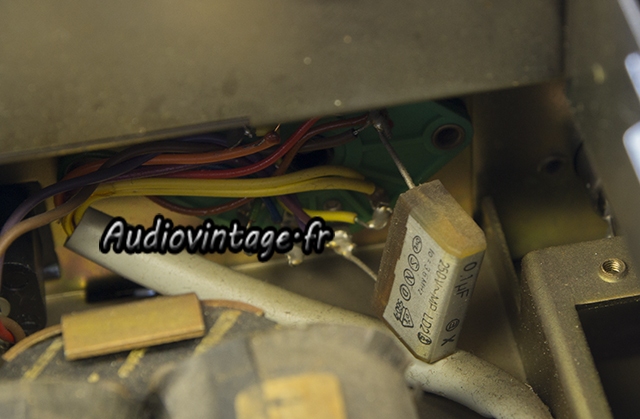

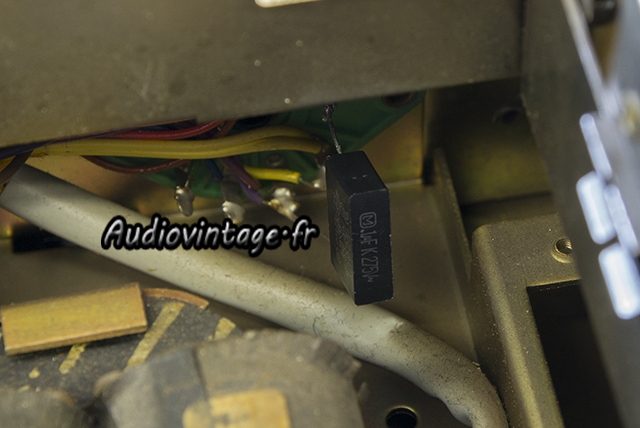

Un petit tour du côté du transfo. Tiens ? Un Rifa encore en vie ?

Revox B760
On ne prend pas de risque, on change !

Revox B760

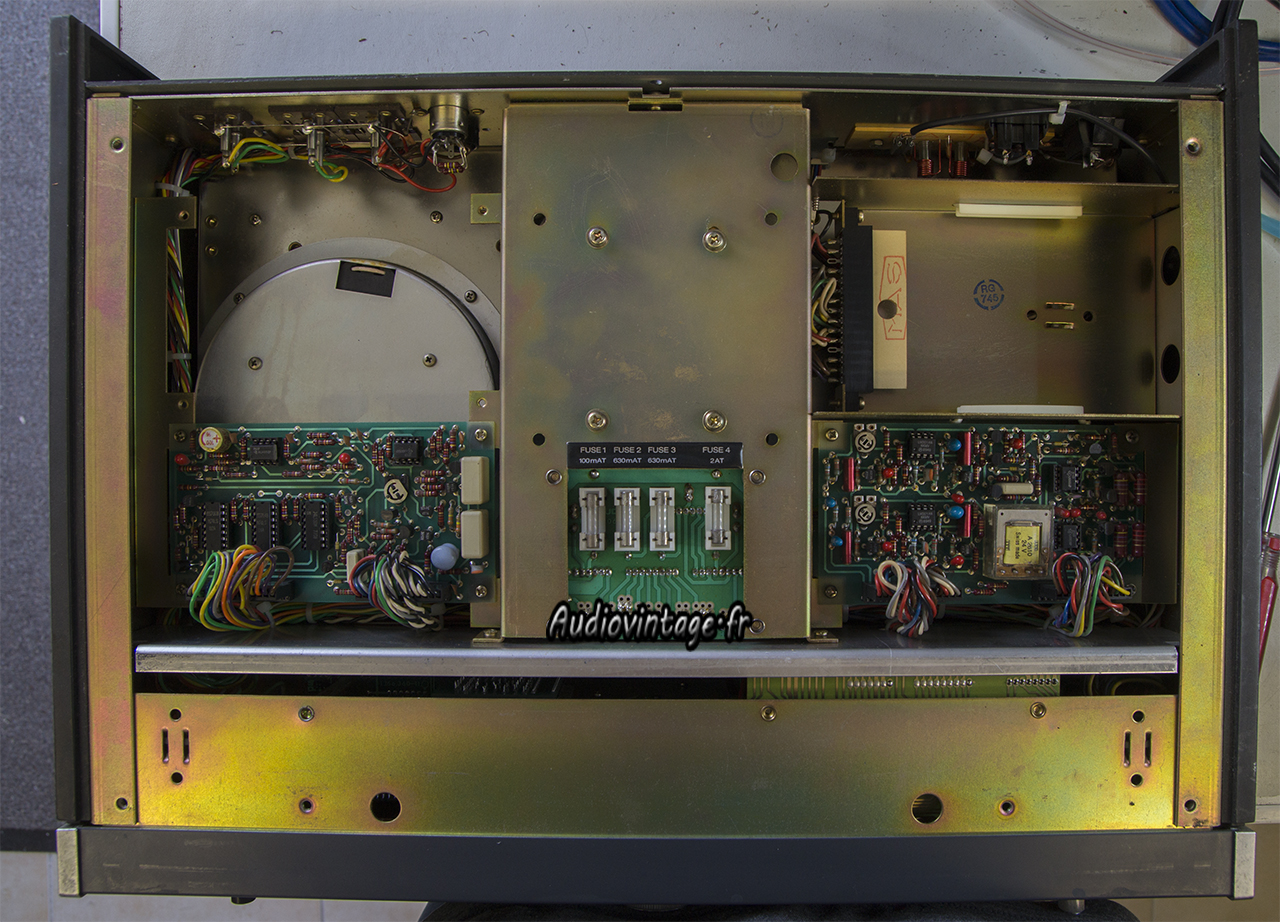

Sous la bête.

Revox B760
La section « Audio ». Désolé, je n’ai pas pris de photo mais tous les condensateurs chimiques ont été remplacés.

Revox B760

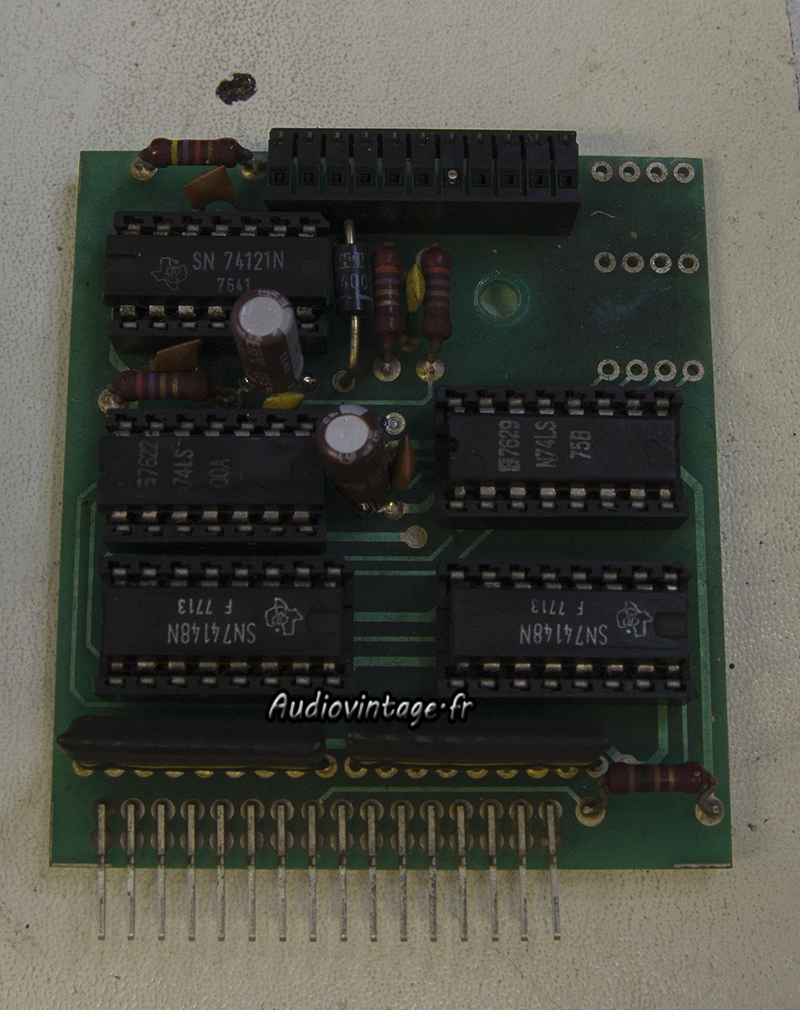

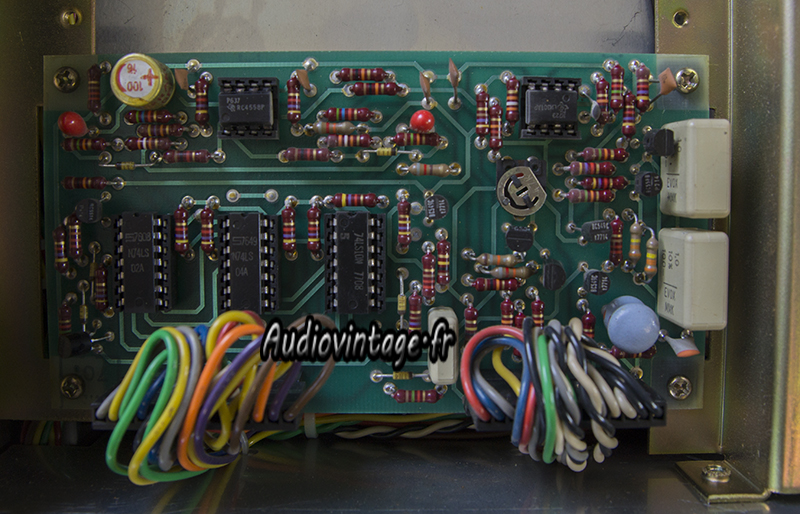

Encore une « logic board ».

Revox B760

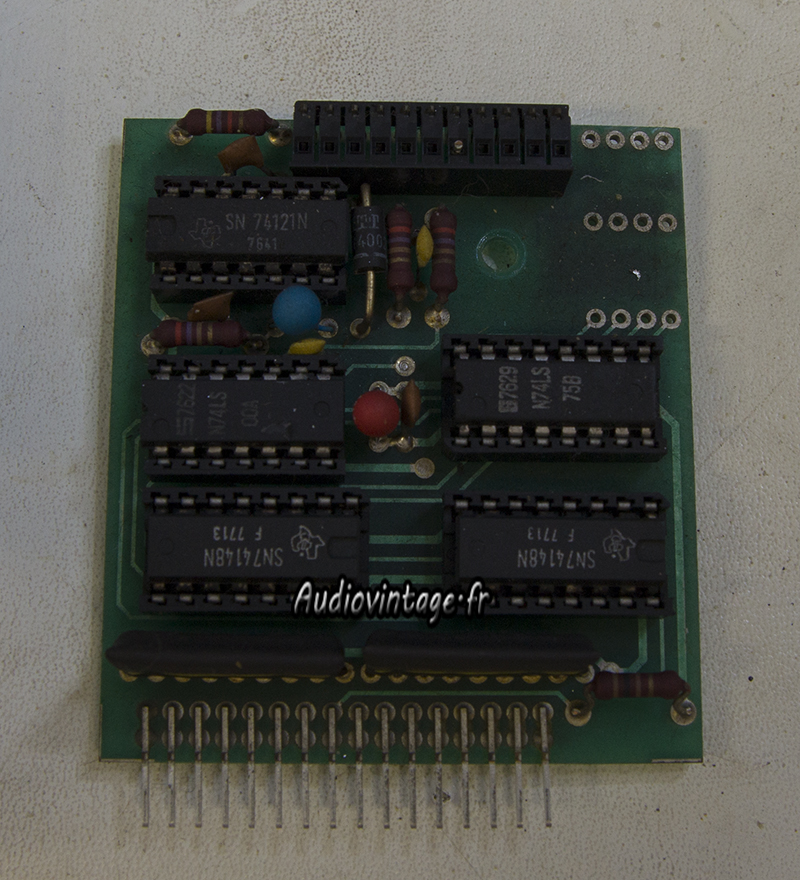

Capas neuves ici aussi.

Revox B760
Démontage de la façade.

Revox B760
Circuit « Frequency memory ».

Revox B760
Revu.

Quelques capas sont remplacées sur d’autres circuits puis l’appareil est remonté.

Décrire le ré-alignement d’un Tuner n’est pas aisé, et sur un appareil de cette complexité, c’est assez long et il n’y a pas vraiment de possibilité de prendre de photos « parlantes ».
Je vous invite à télécharger le manuel technique de ce B760 et à étudier les nombreuses pages ayant rapport à son alignement. Bon courage 🙂

Revox B760
Luciole on/off remplacée. Tuner calé sur 100.4 Mhz, réception excellente après alignement.

Revox B760

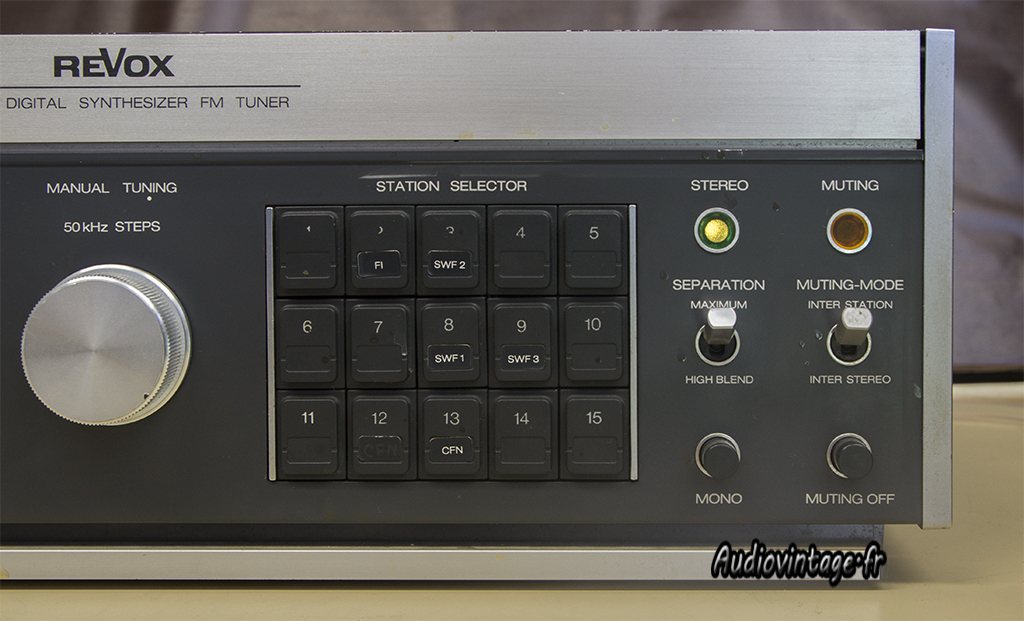

Les station préréglées.
Appareil éteint, l’appareil est toujours alimenté pour la sauvegarde des stations. Débranché du secteur, des piles 1.5v accessibles derrière le panneau pivotant en hait de la façade prennent le relais.

Revox B760

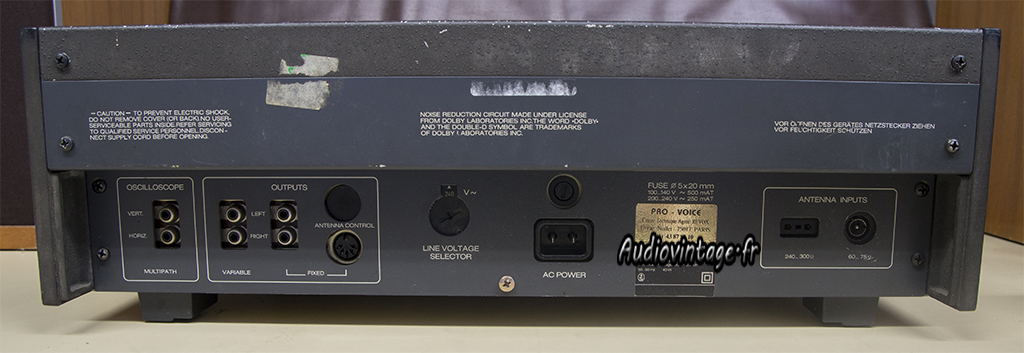

Connectique.

Revox B760

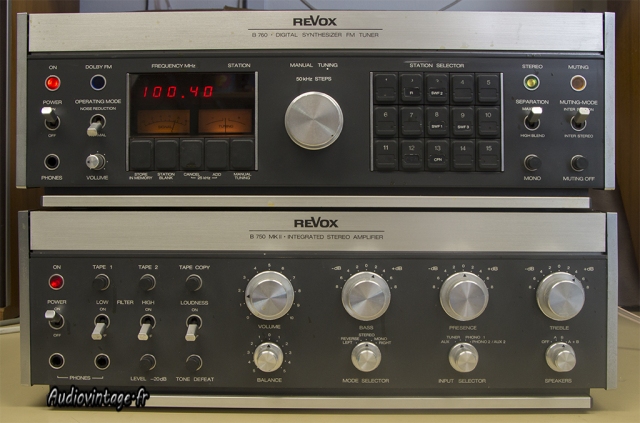

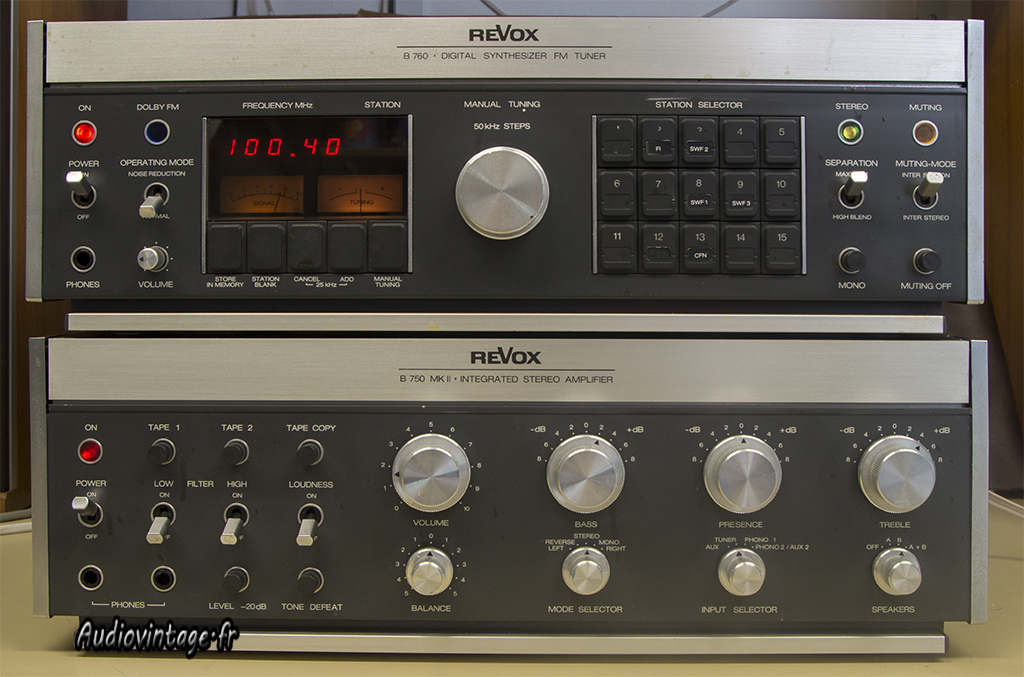

En compagnie de l’amplificateur associé, le Revox B750 MKII.
