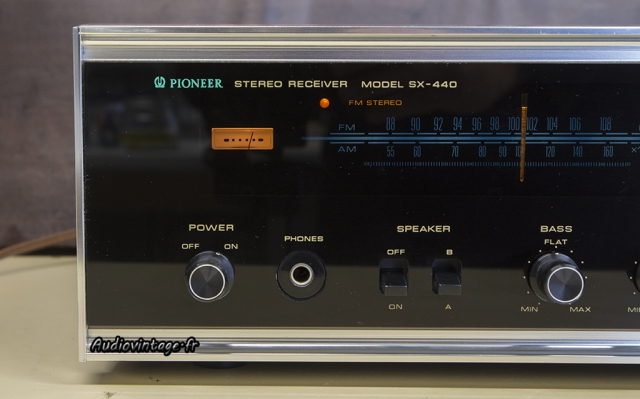

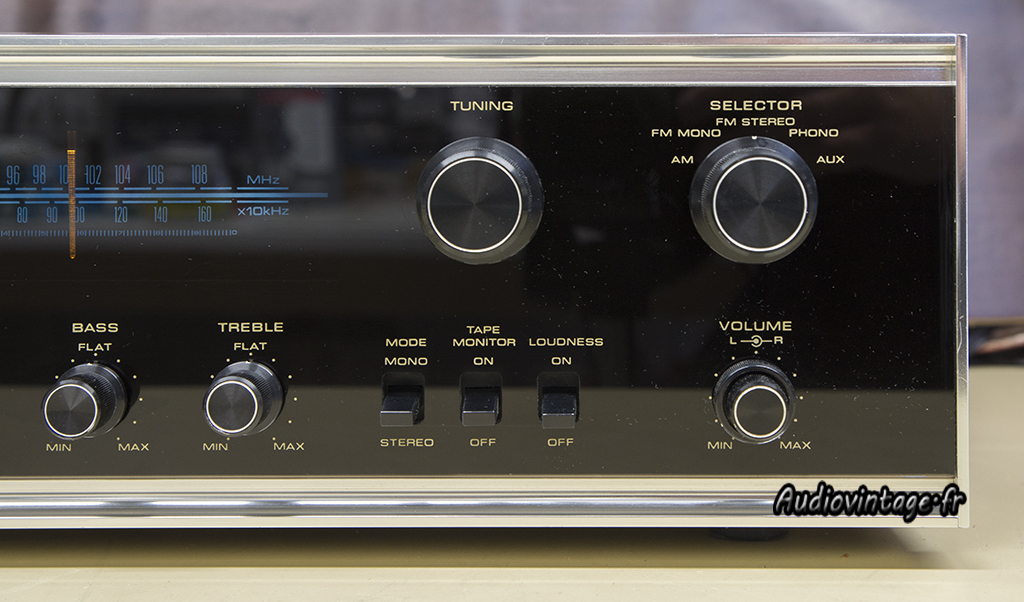

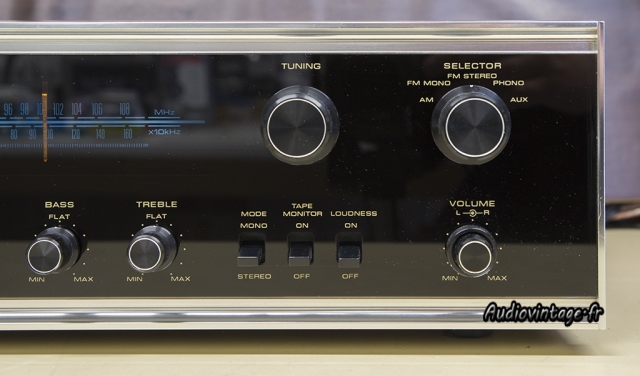

Un petit receiver charmeur est venu se faire une beauté à l’atelier.

Pioneer SX-440
Pioneer SX-440
L’appareil est fonctionnel. Des multiples mauvais contacts dans les commandes rendent son utilisation délicate, la quasi-totalité des ampoules du bandeau radio sont HS.
Plus ennuyeux, son propriétaire l’a récupéré sans son vumètre « signal » qu’il a ensuite pu racheter d’occasion. Il faut le remonter en espérant qu’il n’y a pas de souci sur le tuner.
Pour terminer, une ronfle importante est audible sur un canal.

Le remontage du vumètre ne pose aucun souci, il est parfaitement fonctionnel.

Pioneer SX-440
Pioneer SX-440
Pioneer SX-440

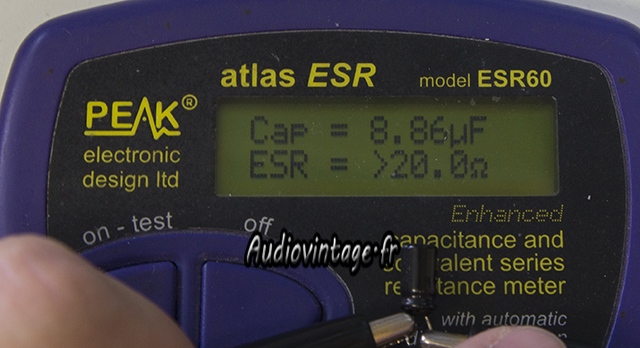

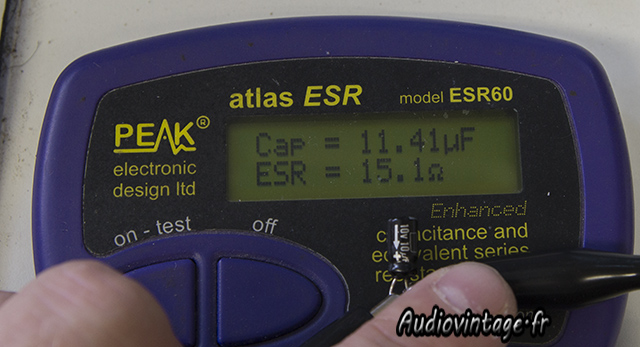

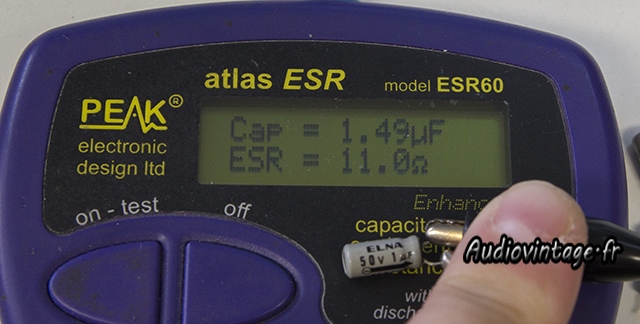

L’état des condensateurs chimique est catastrophique. Voici trois exemples, mais j’aurais pu en donner bien plus…

Pioneer SX-440

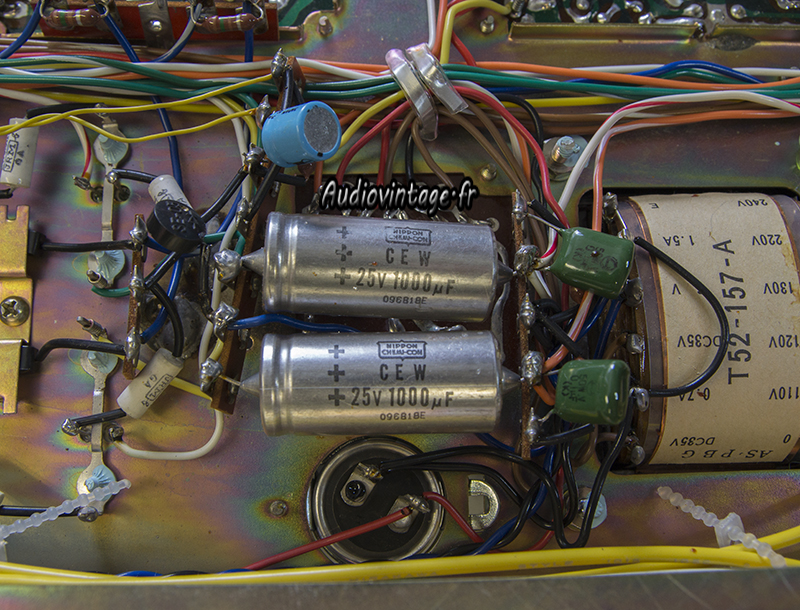

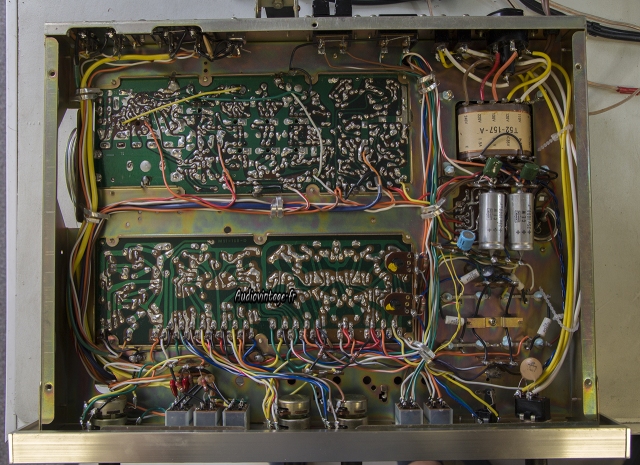

Sous la bête, on trouve les condensateurs de sortie (couplage capacitif en sortie).

Pioneer SX-440

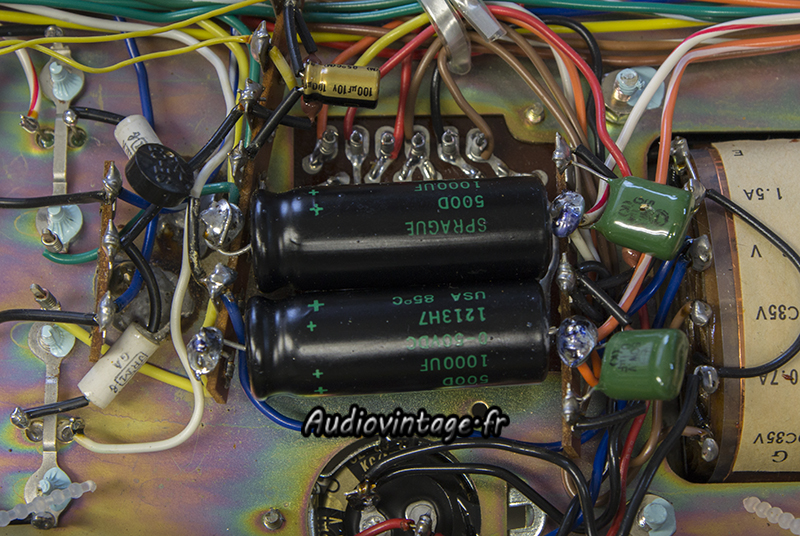

On change tout ça.

Pioneer SX-440

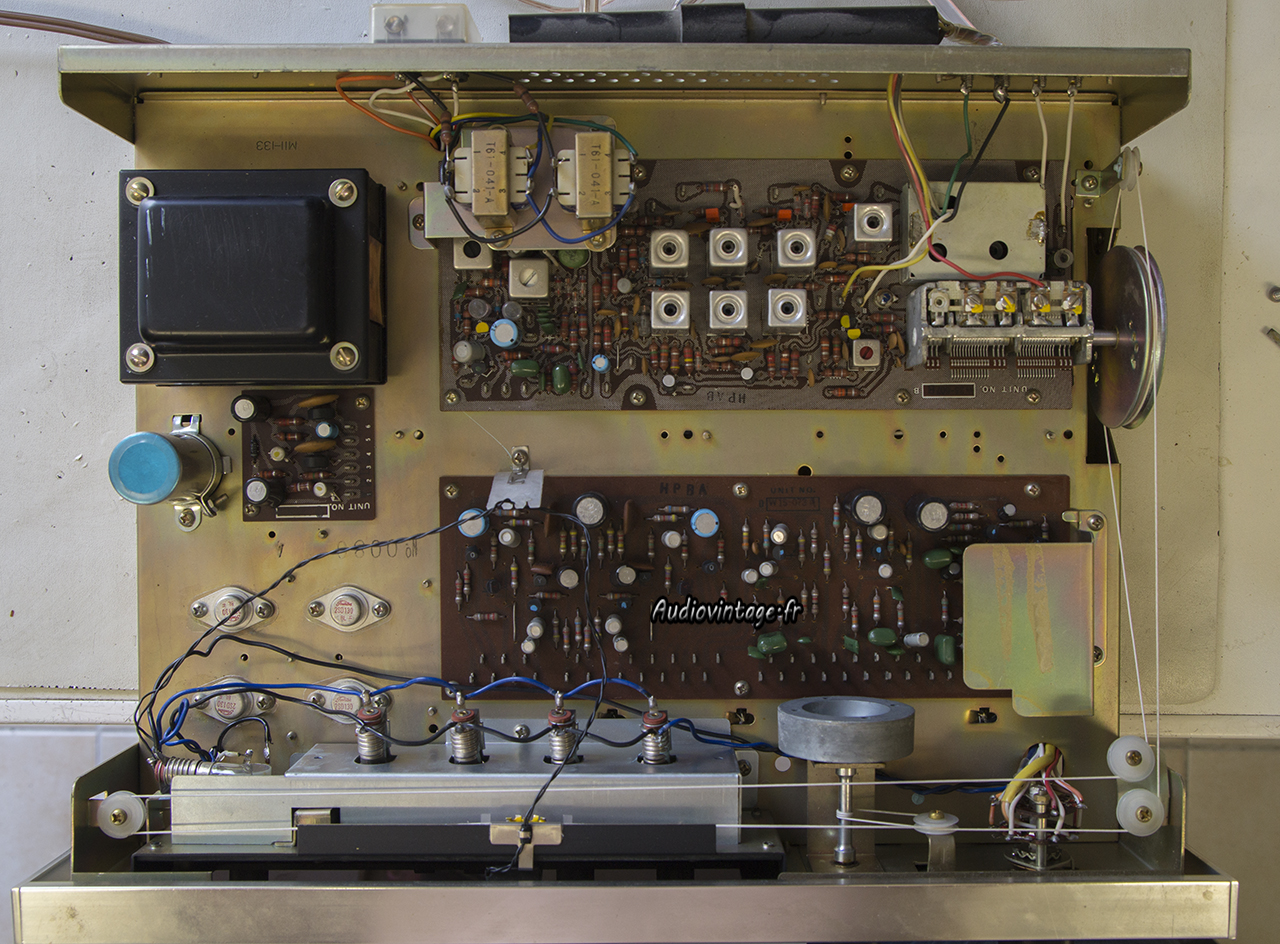

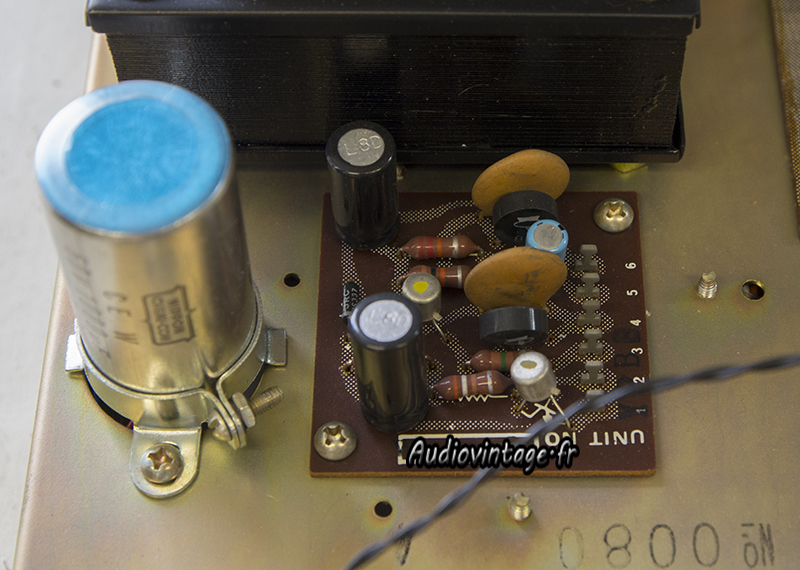

Au-dessus, l’alimentation.

Pioneer SX-440

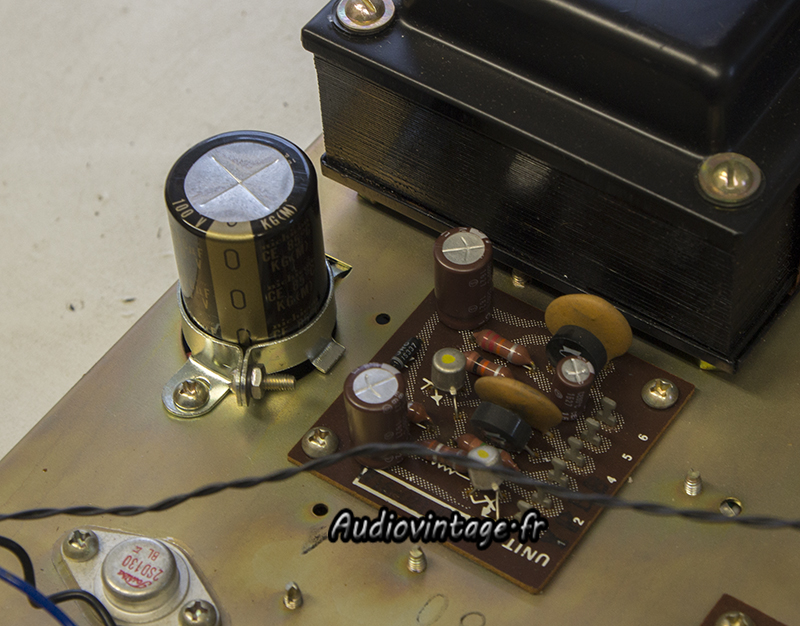

Tout neuf ici aussi.

Pioneer SX-440

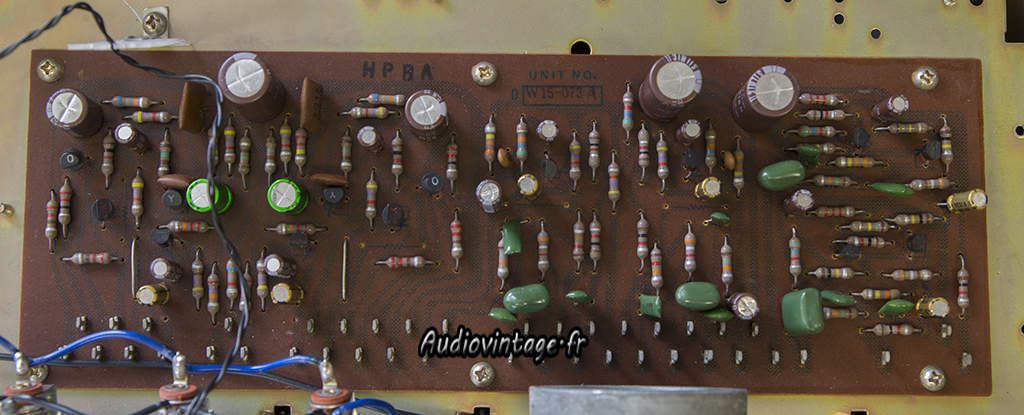

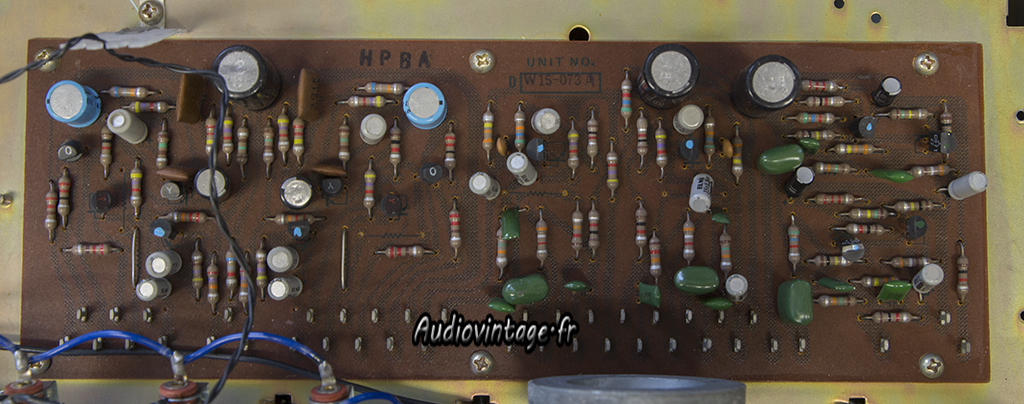

Le circuit « Audio ».

Pioneer SX-440
Ici aussi les condensateurs chimiques sont remplacés, ainsi que les vieux transistors Hitachi « crachoteurs » en puissance.

Pioneer SX-440

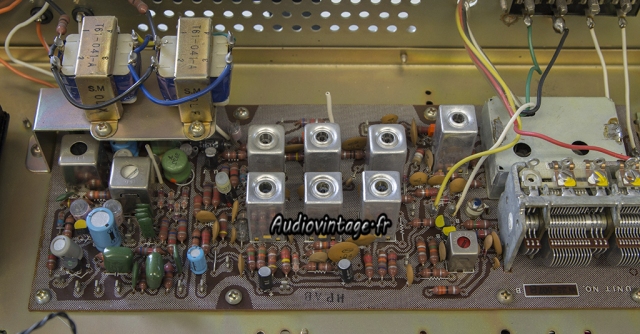

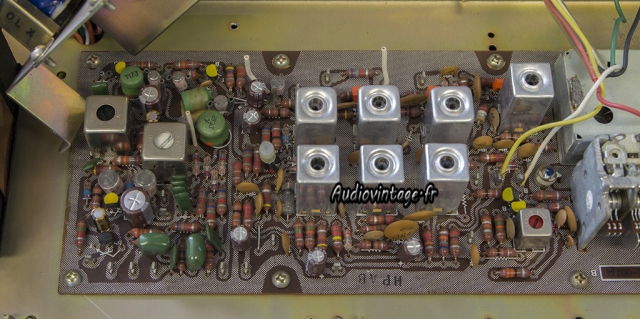

La section Tuner.

Pioneer SX-440
Elle reçoit également des condensateurs neufs, un petit transistor Hitachi qui tentait de se cacher est aussi remplacé…

Pioneer SX-440

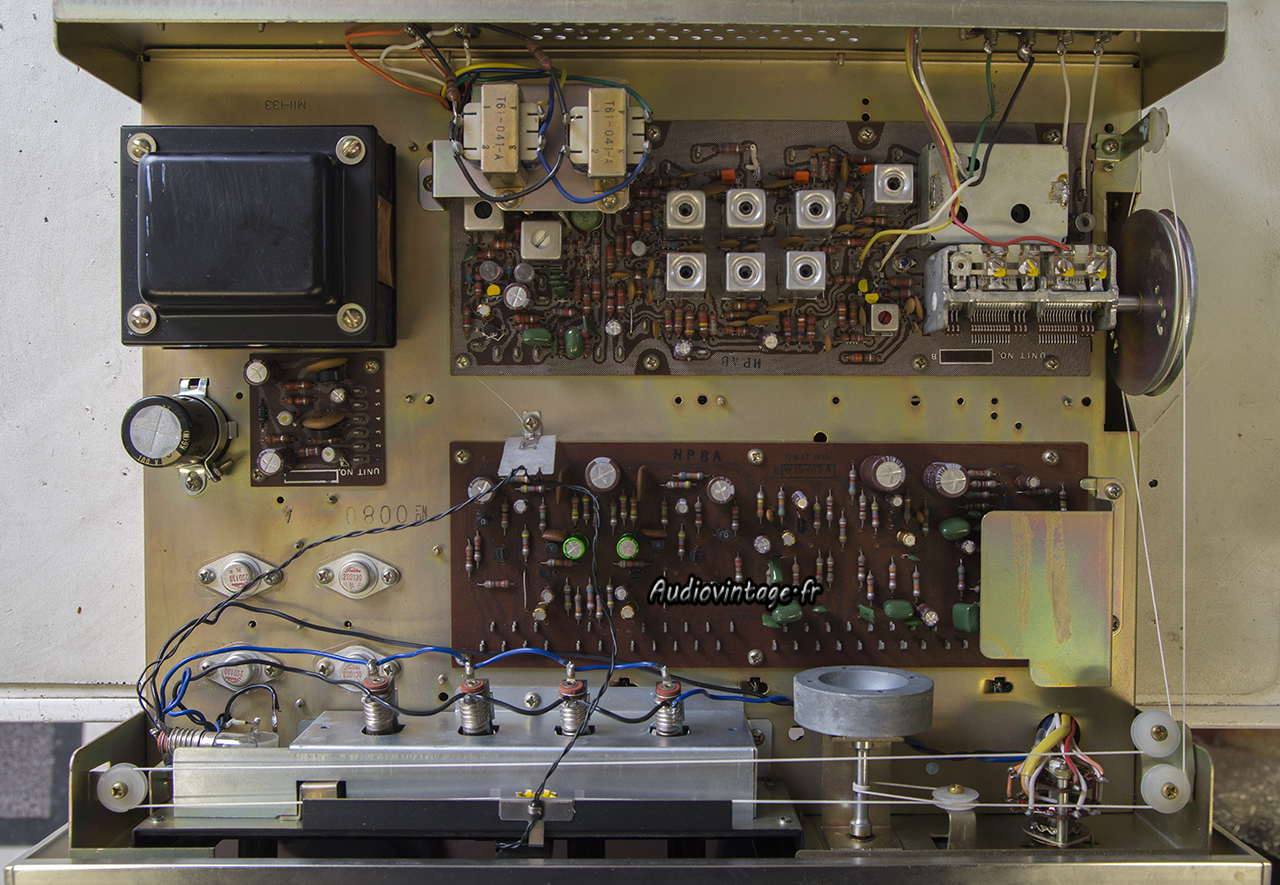

Terminé !
Le bias est contrôlé puis l’appareil passe au banc de mesure.

Pioneer SX-440

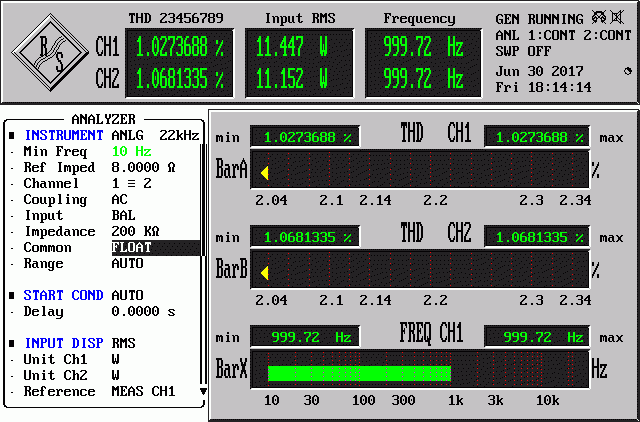

Distorsion à puissance nominale sous 8ohms.

Pioneer SX-440
Réponse en fréquence, entrée Aux, canal gauche, à environ 1w en sortie.

Pioneer SX-440

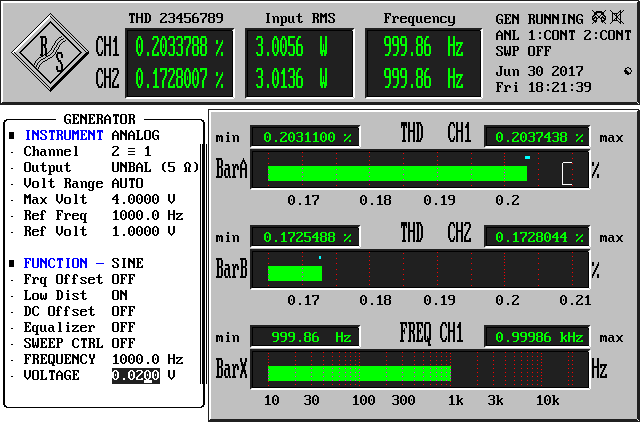

Distorsion entrée Phono, sortie 3w environ.

Pioneer SX-440

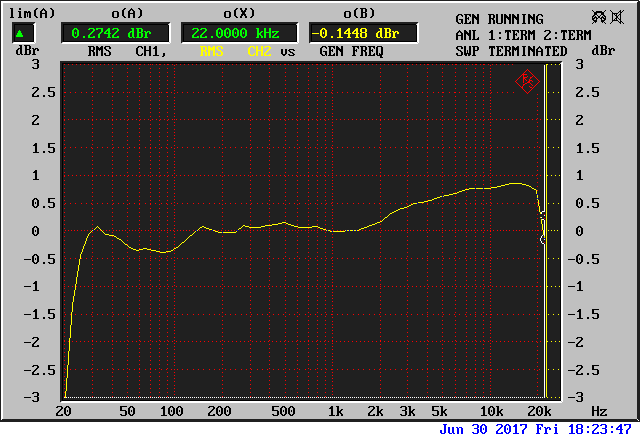

Distorsion courbe RIAA, sortie 3w environ.

Pioneer SX-440
Pioneer SX-440
Pioneer SX-440
Pioneer SX-440

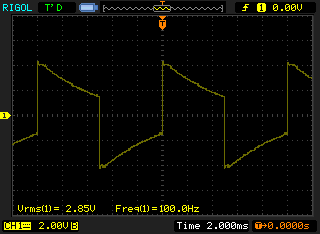

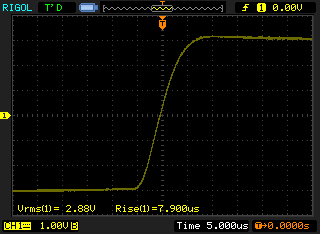

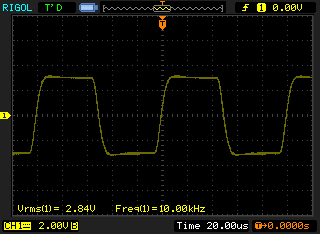

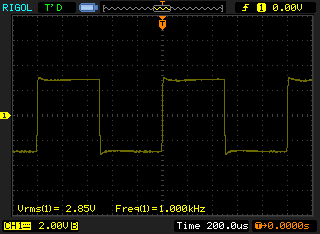

Signal carré à 100hz, 1khz et 10khz, puis temps de montée à 10khz.

Pioneer SX-440
Pioneer SX-440
Détails…

Pioneer SX-440

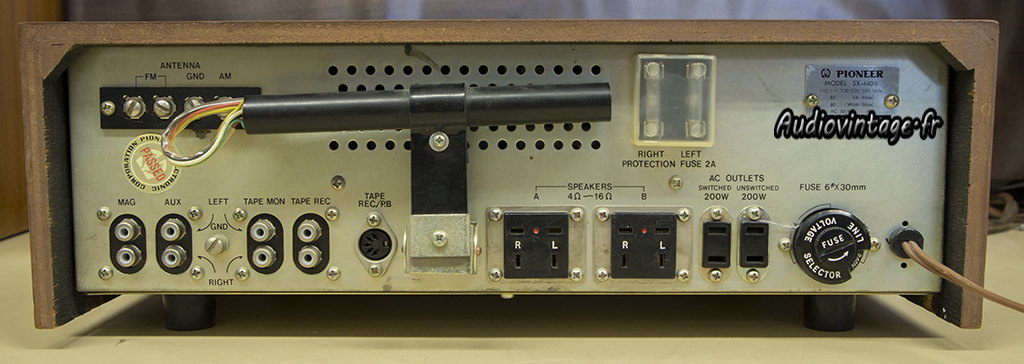

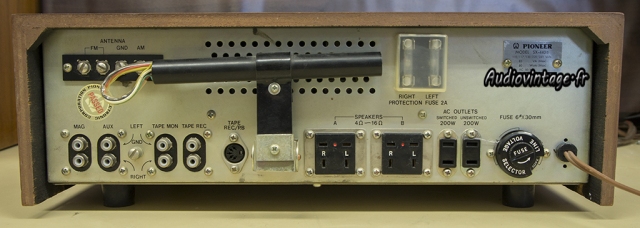

Connectique.
