Et voici le petit et très apprécié Sansui AU-222. Accueilli pour une remise à niveau complète, et il en a besoin.

Une modification ancienne est visible avec l’ajout de deux prises DIN HP et d’un switch permettant de choisir ces sorties HP ou les sorties originales.
C’est ancien, peu utile aujourd’hui, mais c’est bien réalisé, aussi je n’y toucherai pas.
L’AU-222 fonctionne mais présente un souffle important ainsi que quelques crachouillis aléatoires, signes qu’il est grand temps d’intervenir, les transistors petits signaux étant responsables de ce genre de souci.

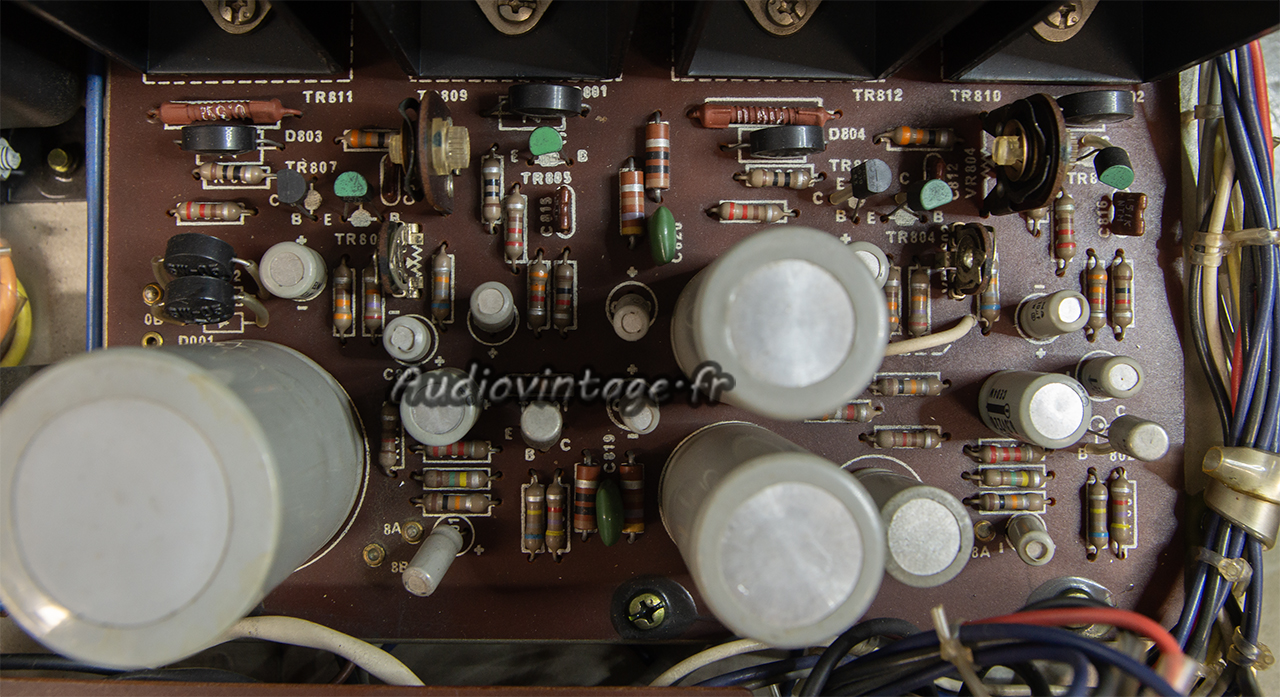

Le circuit principal, regroupant alimentation et amplification finale.

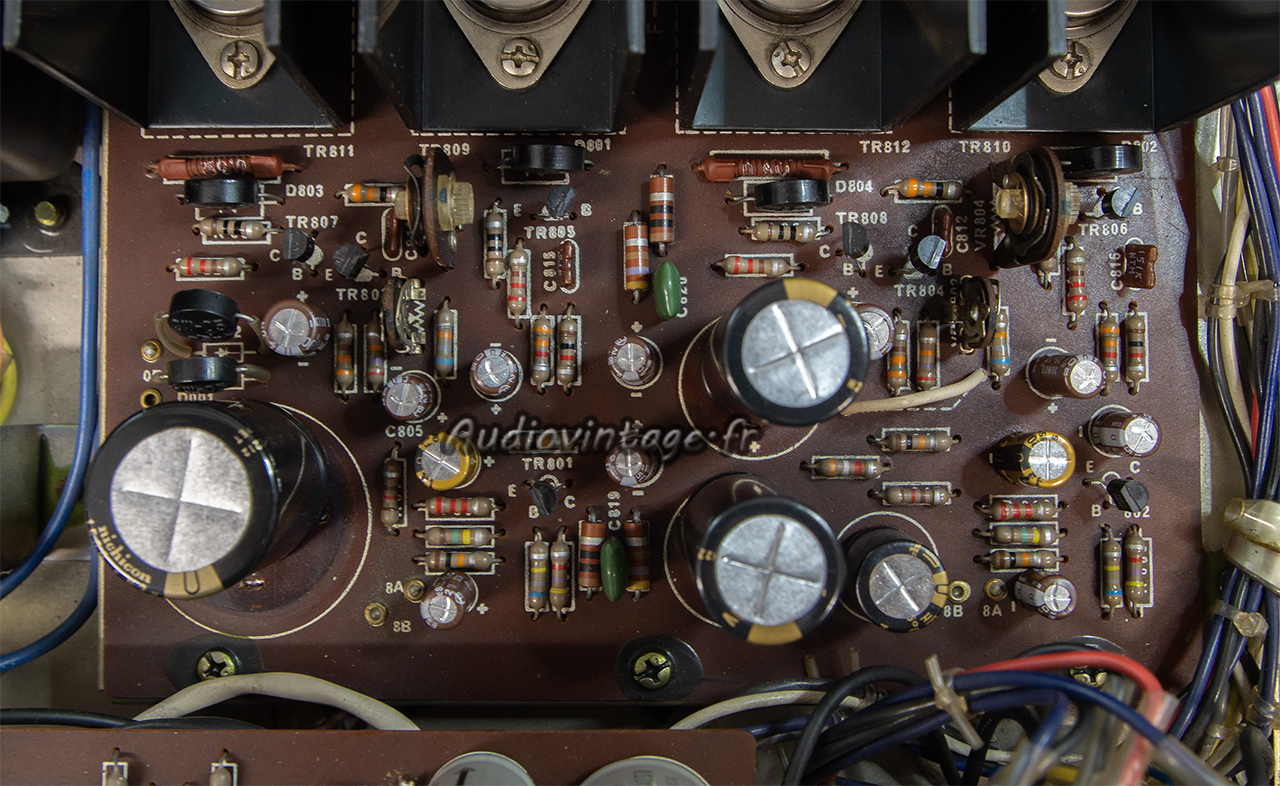

Tous les condensateurs chimiques et transistors sont remplacés. Les résistances ajustables sont contrôlées minutieusement et restent en place.

Le circuit de tonalité.

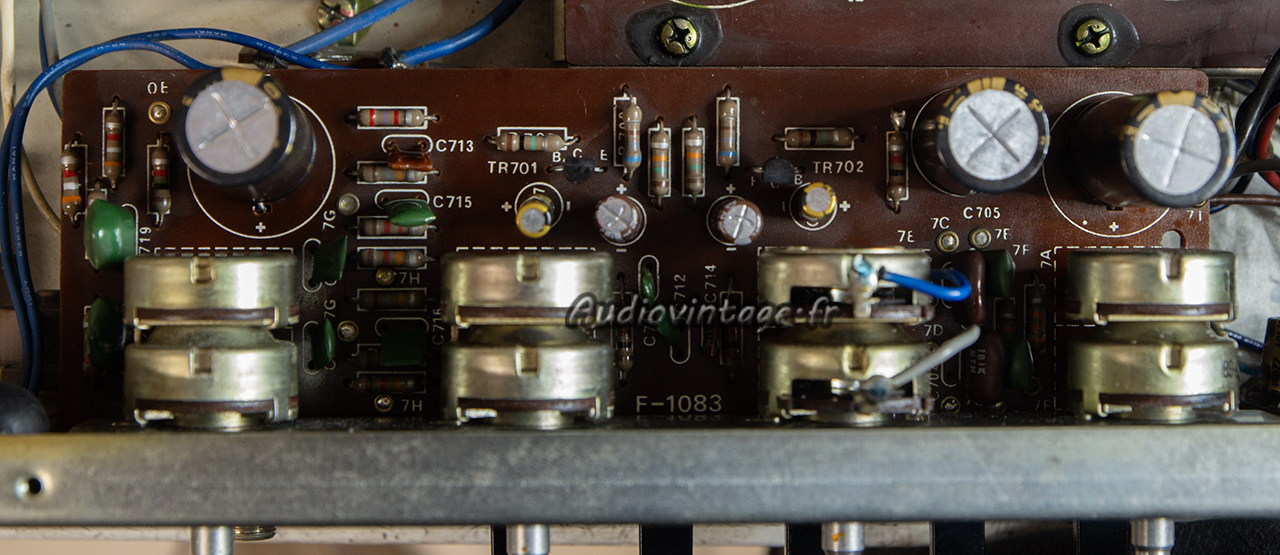

Condensateurs chimiques et transistors neufs.

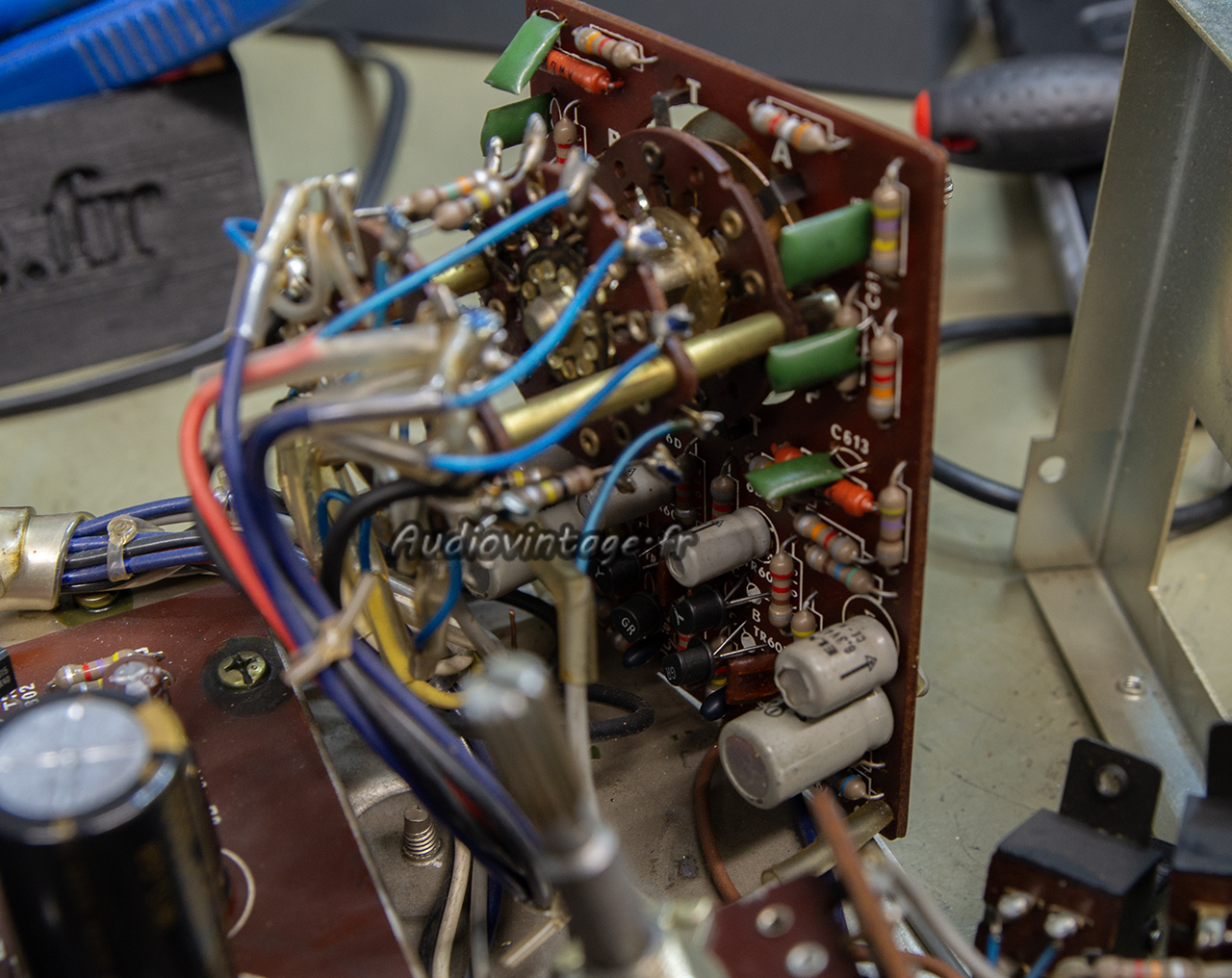

Le circuit d’entrée et phono.

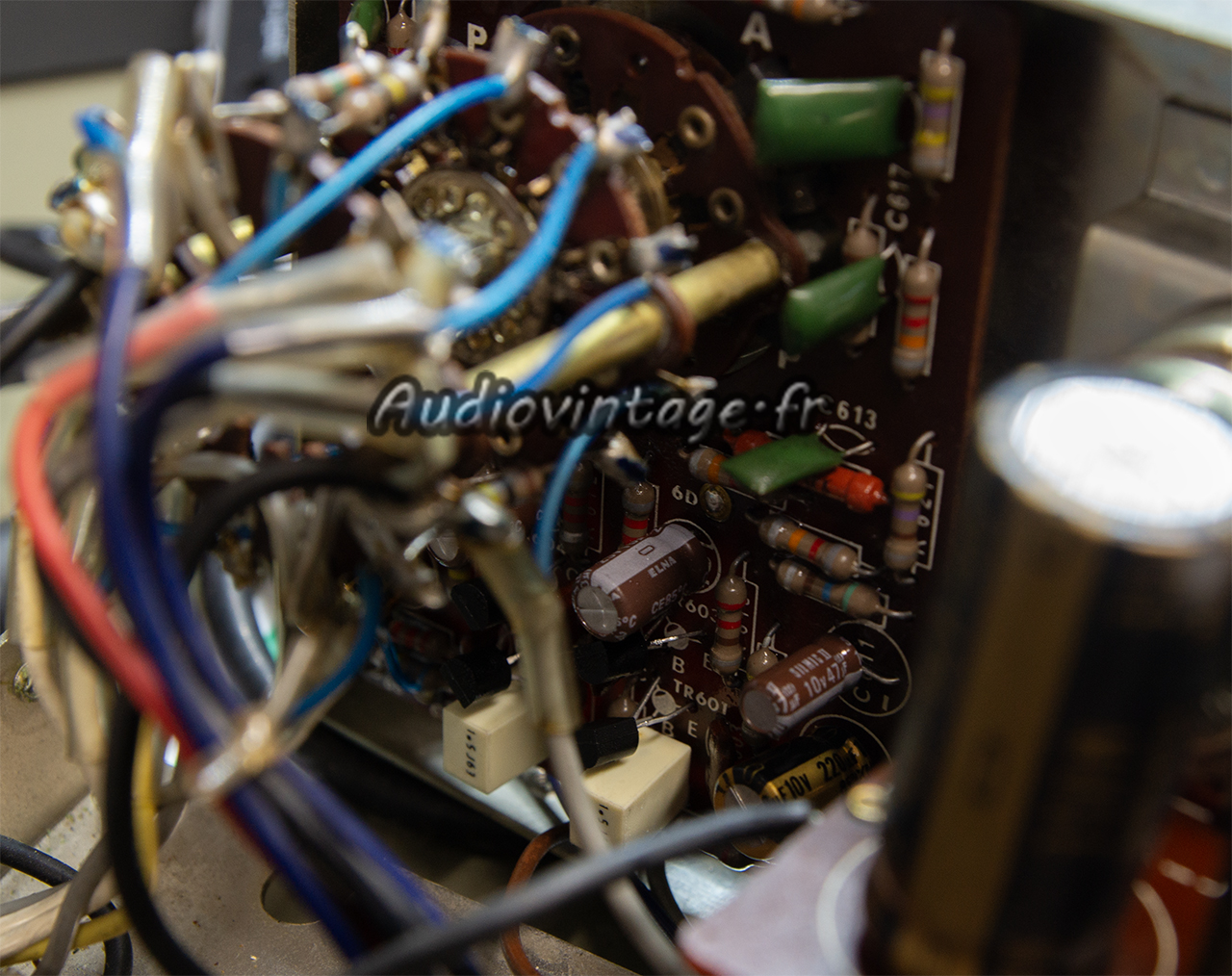

Même motif, même punition.

Les commandes ont été nettoyées lors du retrait des circuits pour révision.
Les courants de repos son ajustés tout comme la symétrie d’écrêtage. Ces réglages sont ensuite revus plus précisément lors du passage au banc.

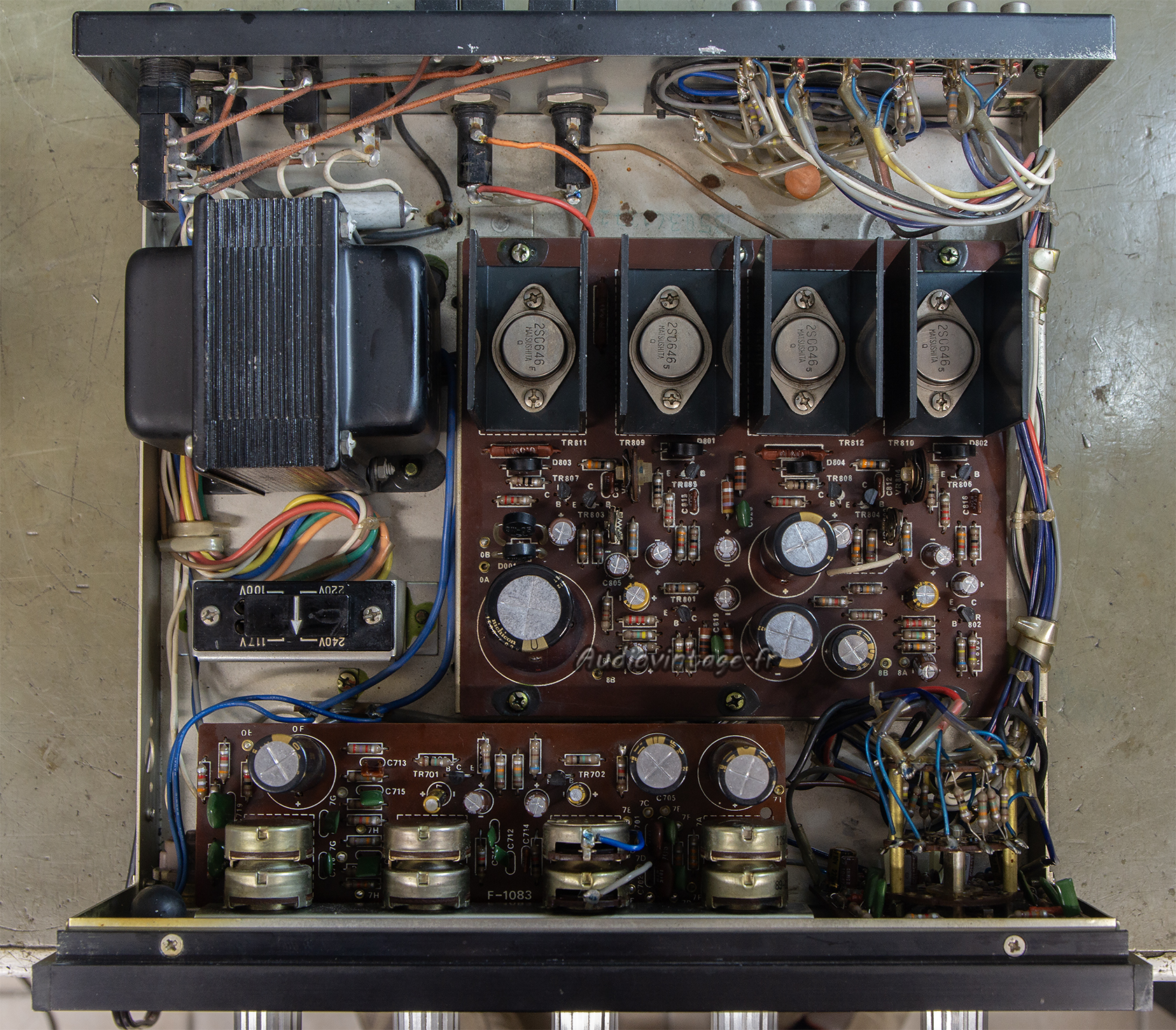

Terminé.

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x15w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x15w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

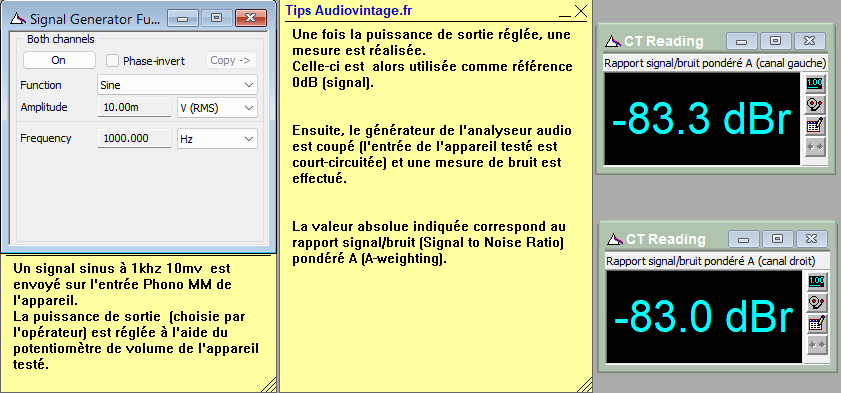

Rapport signal bruit à 2x15w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
