Kora Explorer 90 SII CSC

Kora Explorer 90 SII CSC : sobre mais chiant à prendre en photo :)
Le Kora Explorer 90 existe en différentes versions qui elles-mêmes existent en différentes évolutions, ce n’est pas toujours simple de s’y retrouver…
Aujourd’hui un Explorer 90 SII CSC Reference sur la table d’opération.

Kora Explorer 90 SII CSC : à son arrivée.
Il ne fonctionne plus très bien, avec principalement des mauvais contacts récurrents dans les switch « operate » et « direct » rendant son utilisation difficile.
Un des deux condensateurs de filtrage des étages de puissances à transistors est légèrement gonflé, ce n’est jamais bon signe.
Il va avoir droit à une révision complète.

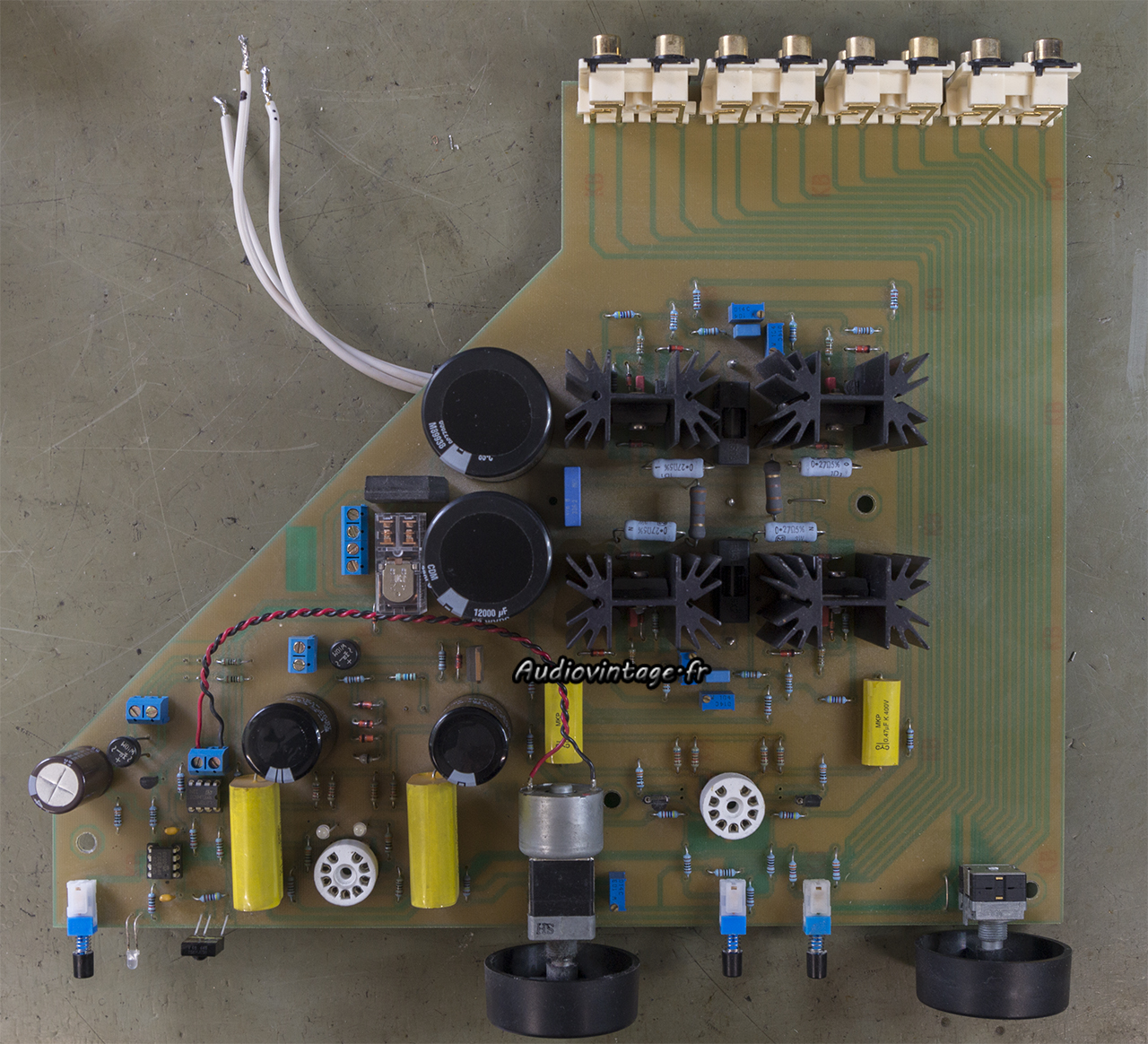

Kora Explorer 90 SII CSC : retrait du circuit.
Retrait du circuit.

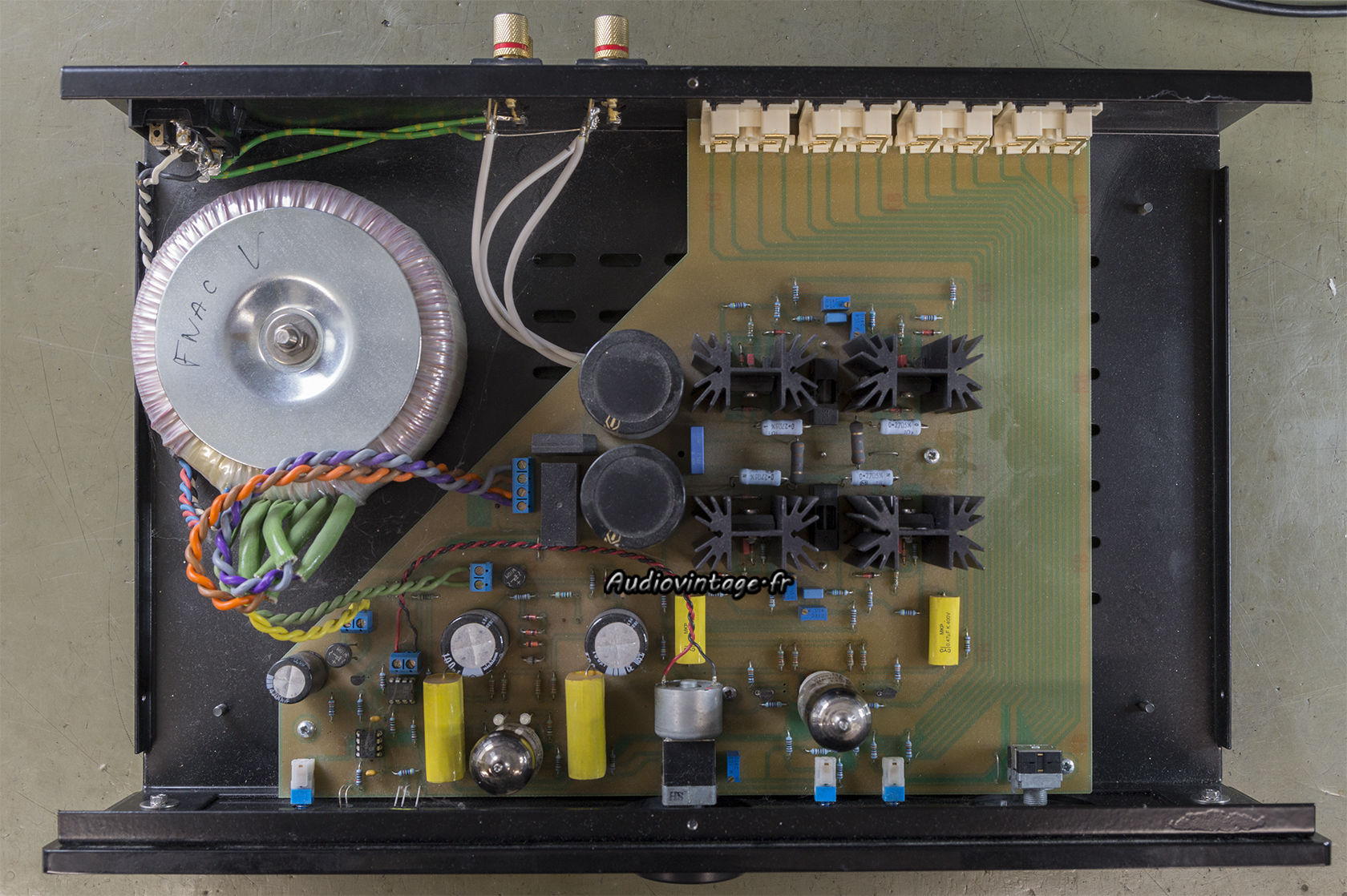

Kora Explorer 90 SII CSC : dessous.
Sous la bête. On note la présence de deux chimiques (et pas nécessairement au même endroit sur tous les appareils portant exactement la même référence).

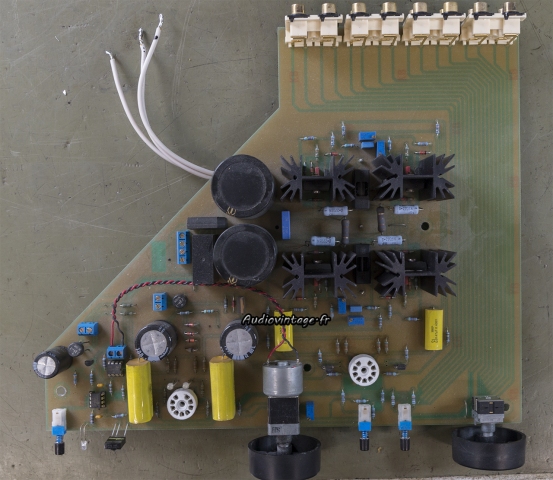

Kora Explorer 90 SII CSC : révisé.
Tous les condensateurs chimiques sont remplacés, tout comme le relais et les deux switches problématiques.

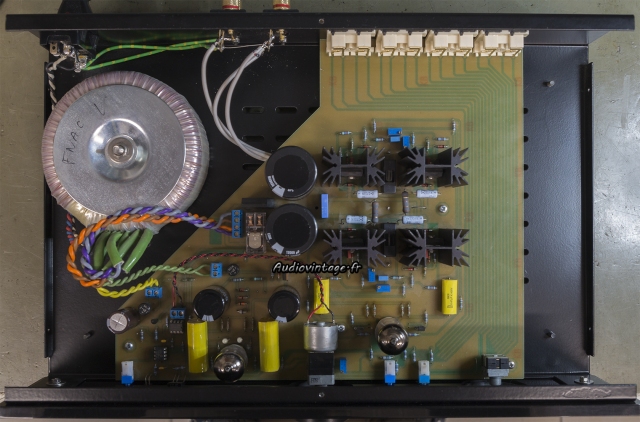

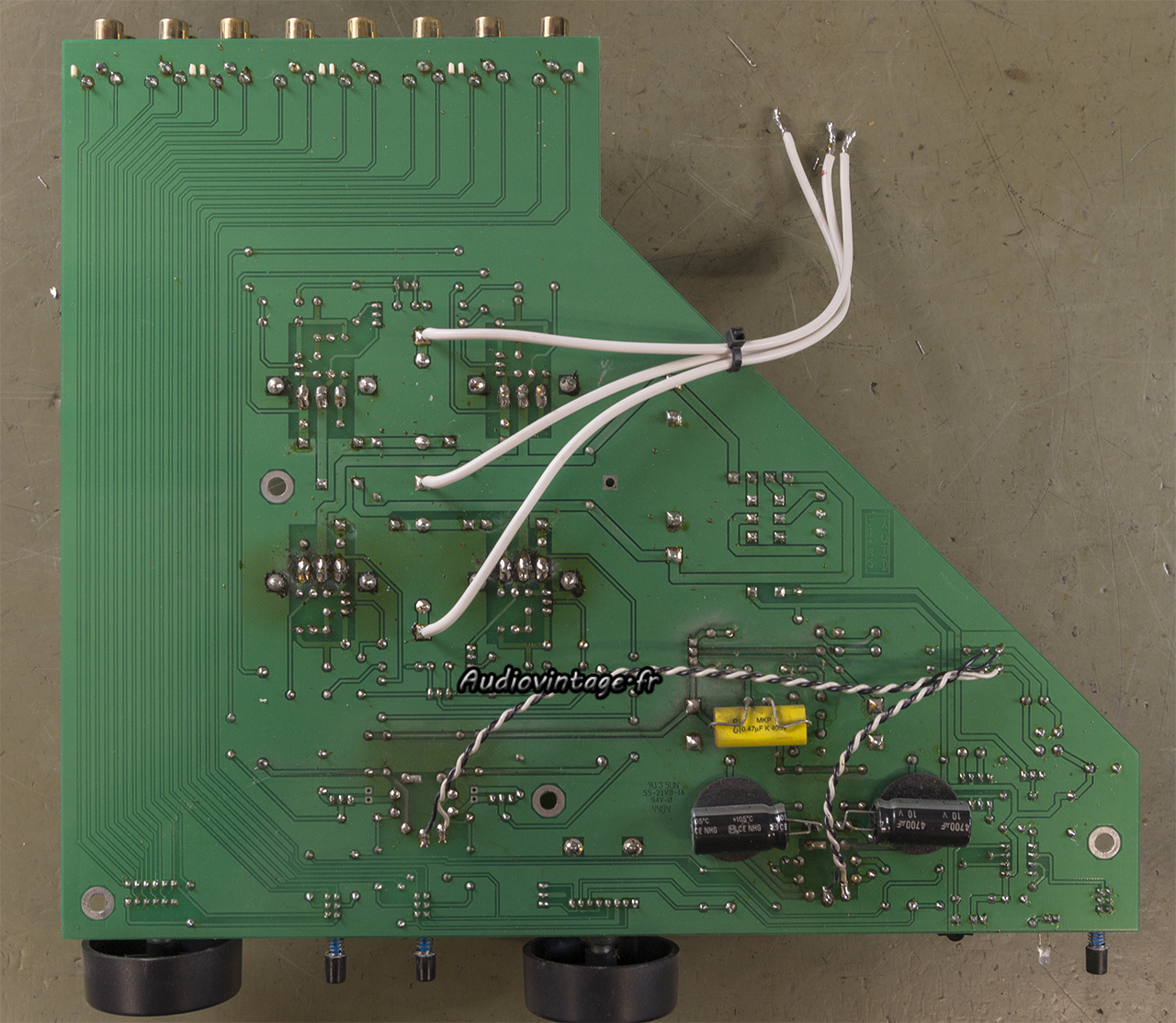

Kora Explorer 90 SII CSC : révisé.
Dessous, condensateurs chimique neufs également et reprise des soudures louches.

Kora Explorer 90 SII CSC : terminé.
Je remonte le tout. Les deux tubes, testés, sont passablement fatigués et sont donc remplacés.
Bias et offsets ajustés. Terminé.

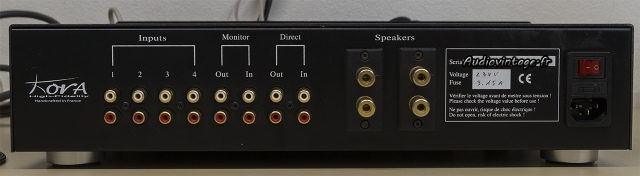

Kora Explorer 90 SII CSC : connectique.
Connectique.

Tous les appareils de cette série n’étant pas nécessairement fabriqués de la même manière et avec les mêmes composants, il est difficile de faire une comparaison entre eux, d’autant plus qu’il n’y a aucun manuel technique.

Les mesures au banc :

Kora Explorer 90 SII CSC : distorsion-a-2x1w-sous-8-ohms

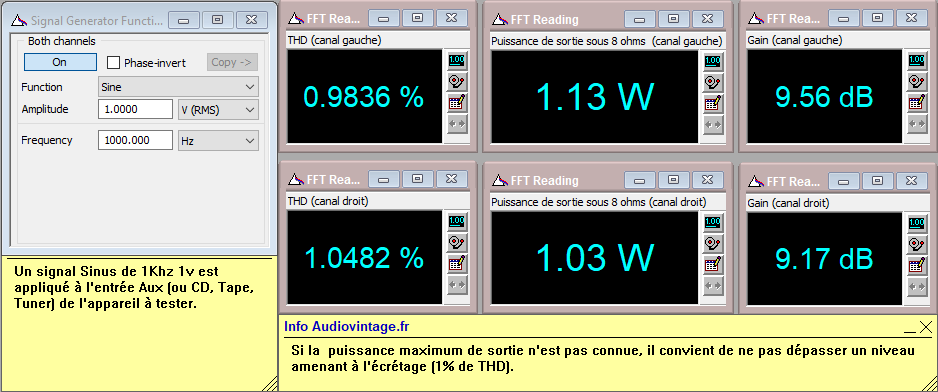

Distorsion à 2x1w sous 8 ohms.

Kora Explorer 90 SII CSC : distorsion-a-2x55w-sous-8-ohms
Distorsion à 2x55w sous 8 ohms.

Kora Explorer 90 SII CSC : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

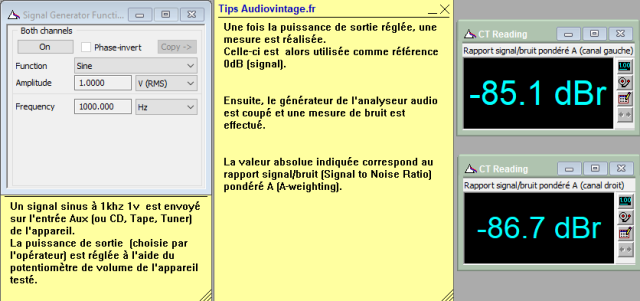

Kora Explorer 90 SII CSC : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

Kora Explorer 90 SII CSC : rapport-signal-bruit-a-2x55w-sous-8-ohms
Rapport signal bruit à 2x55w sous 8 ohms.

Les mesures à l’oscilloscope :

Kora Explorer 90 SII CSC : signal-carre-a-100hz
Kora Explorer 90 SII CSC : signal-carre-a-1khz
Kora Explorer 90 SII CSC : signal-carre-a-10khz
Kora Explorer 90 SII CSC : temps-de-montee-a-10khz

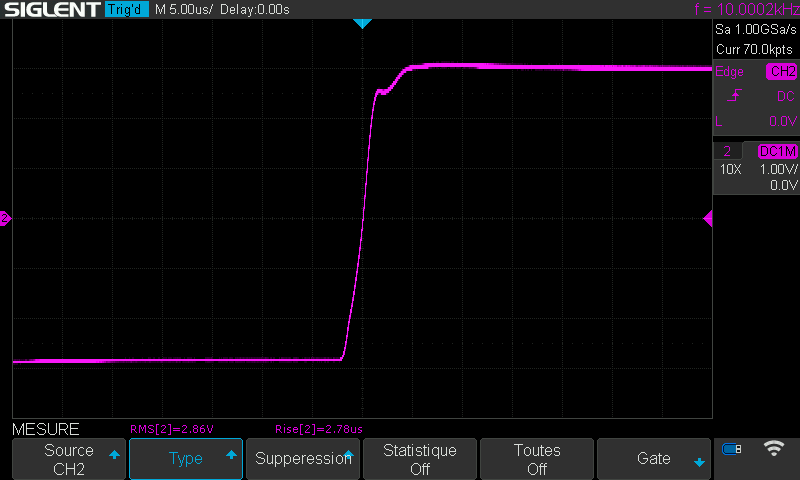

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
