Grosse remise à niveau pour cet intégré Akai, c’est parti pour le compte rendu !

Il s’allume, les commandes « crachent » à chaque manipulation, un morceau de jack est coincé dans la prise casque, les ampoules situées derrière le potentiomètre de volume son HS, il est très brouillon à l’écoute.

Je ne vous cacherai pas qu’il n’est pas plaisant d’intervenir sur cet appareil. Les deux circuits principaux montés entre les radiateurs sont connectés au reste avec du wrapping court.
Il vaut mieux dessouder les connecteurs directement, dévisser le petit circuit sur lequel sont soudés les transistors de puissance et sortir le tout.
Les deux cartes ne sont pas symétriques, celle-ci embarque en plus le système de protection et l’alim.

Le relais est démonté et nettoyé.

Quelques exemples de condensateurs très usés.

On remonte le tout avec des condensateurs neufs. Les transistors montés sur radiateurs reçoivent de la graisse fraiche.

Le second circuit, un peu vide !

Même punition que pour le premier.

Le circuit à l’entrée chiant à démonter (tiens donc !) reçoit le circuit phono.

Condensateurs neufs ici aussi.

Le circuit de tonalité/filtre reste en place, les condensateurs seront remplacés sans démonter quoi que ce soit.

Fait.

Nettoyage et remontage ; les quatre condensateurs de filtrage sont testés et comme les mesures sont bonnes, ils ne sont pas remplacés.

Les transistors de puissance ont été remontés avec de la graisse fraiche bien sûr. L’appareil est ensuite réglé (bias, offset et vumètres).

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Réponse en fréquence à 1w, entrée aux.

Distorsion relevée à 3w, entrée phono.

Réponse en fréquence à 1w, entrée phono.

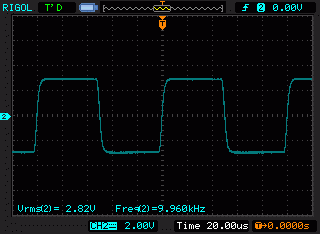

Signal carré à 100hz, 1khz et 10khz.

Temps de montée à 10khz.

Détails…

Connectique.
