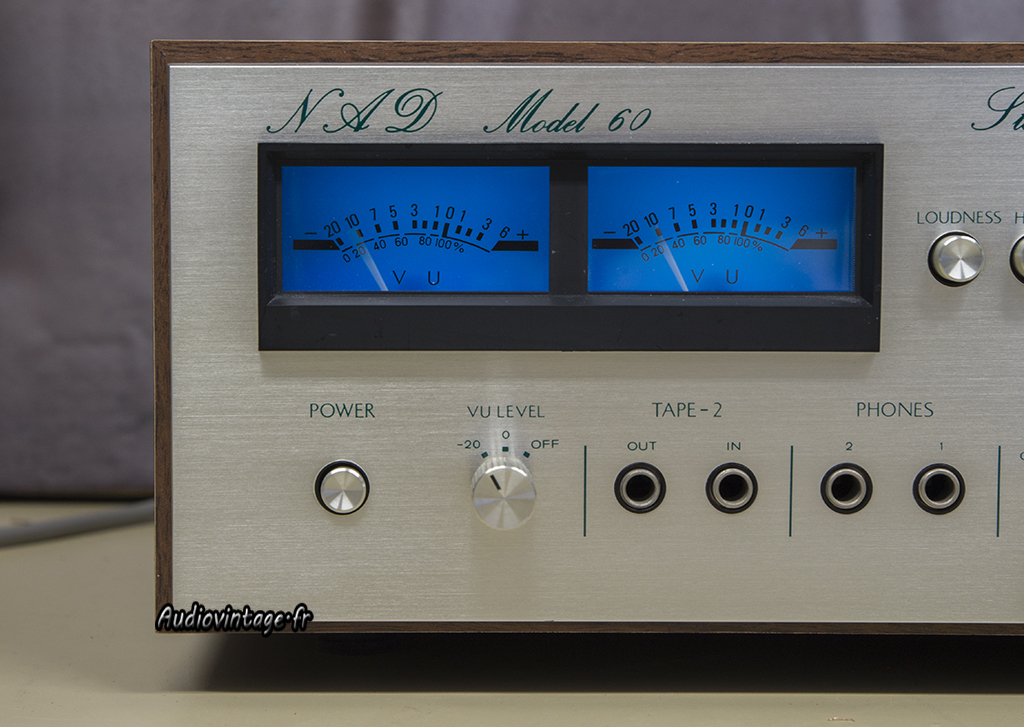

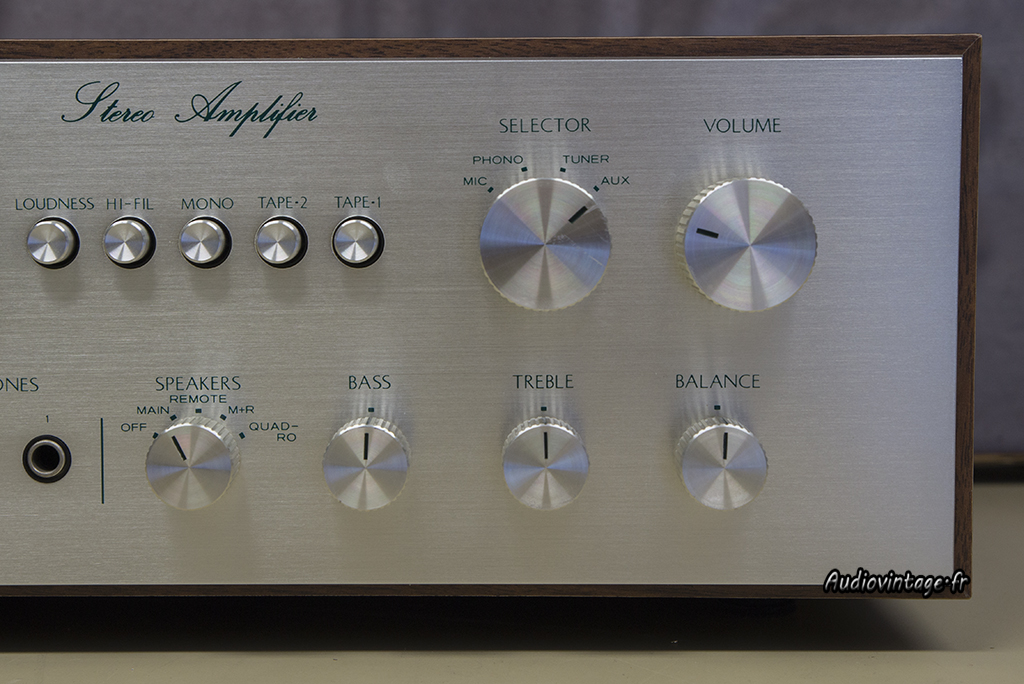

Le Nad Model 60 n’est pas l’intégré le plus courant mais il sait se montrer attachant et il est esthétiquement très réussi.
Cet exemplaire, dans un état cosmétique superbe est venu à l’atelier pour révision.

Nad Model 60
Nad Model 60
Il fonctionne, mais l’encrassement des commandes en façade rend le fonctionnement hasardeux. Il aura également à une révision salutaire, l’appareil manquant d’ouverture, avec une sonorité sirupeuse et fatigante.

Nad Model 60

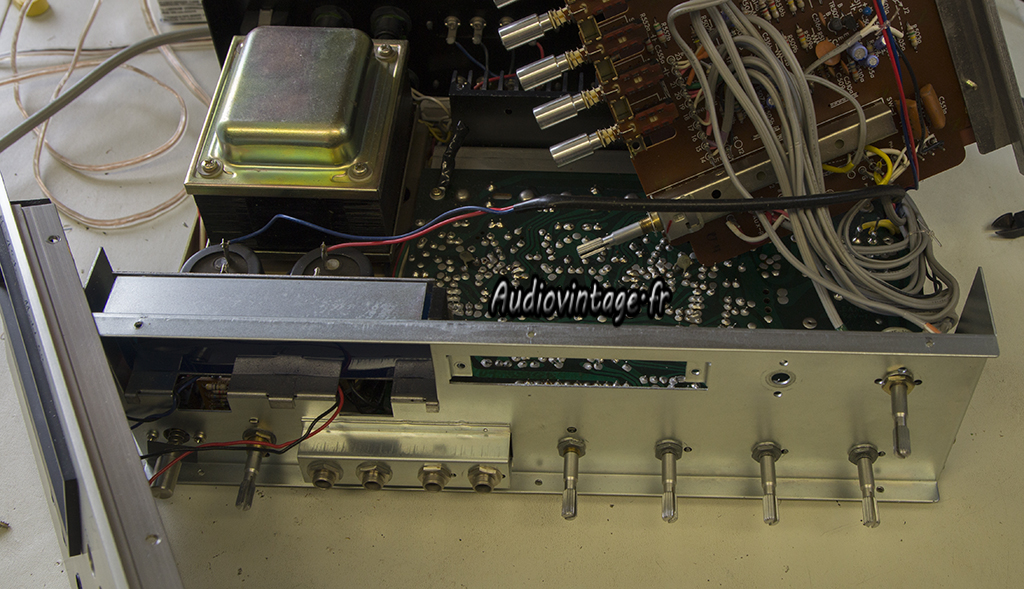

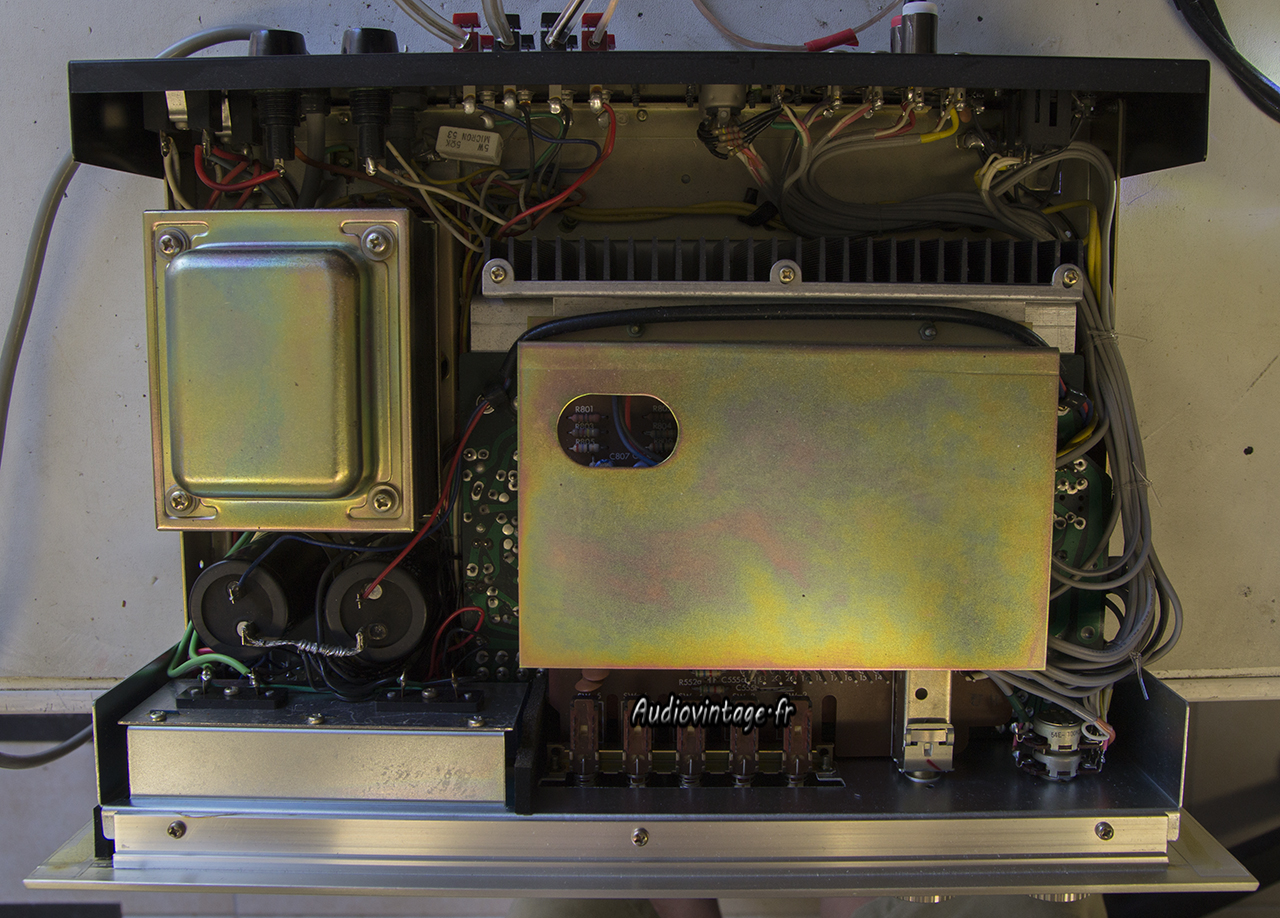

Démontage de la bête. Deux circuits composent ce Nad. Au-dessus, la section préampli et au-dessous, le reste…

Nad Model 60

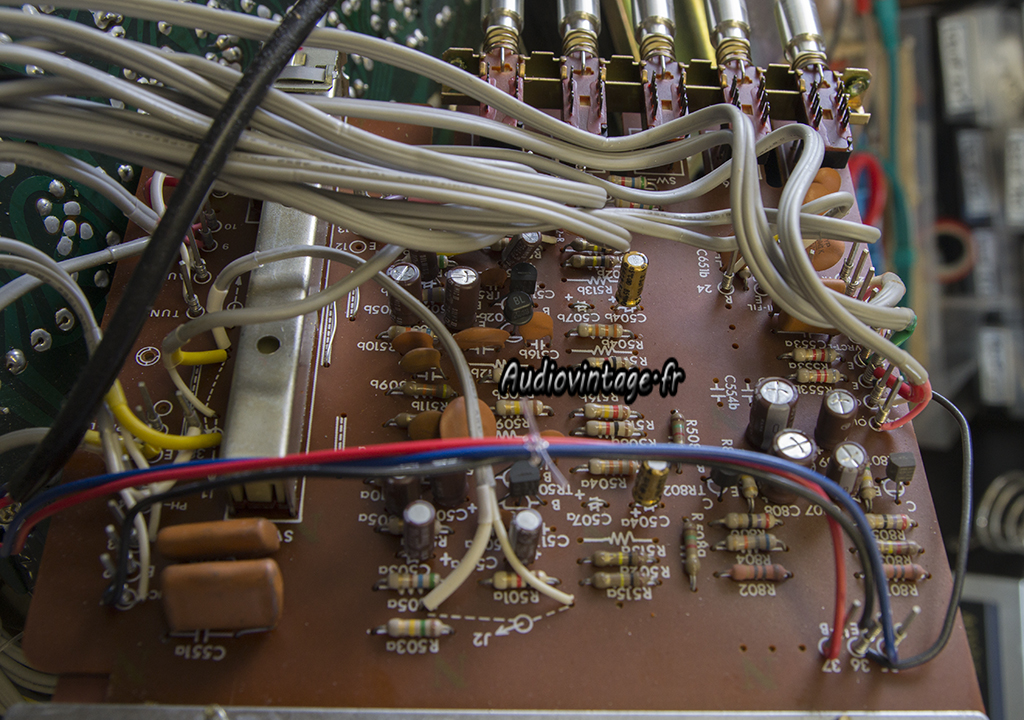

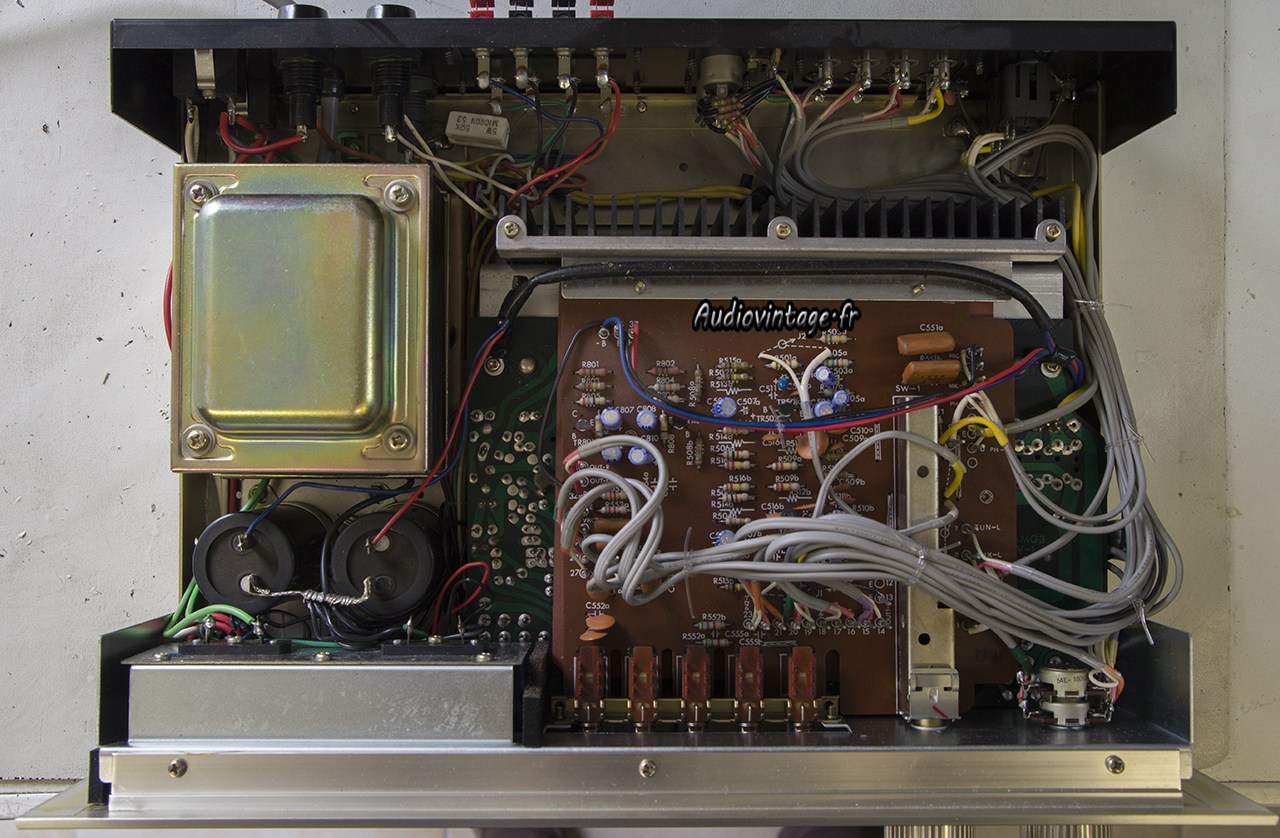

Condensateurs chimiques neufs en place. Les transistors ne faisant pas partie des références communes « à problème » ils restent en place.
Les commandes sont nettoyées avec soin.

Nad Model 60

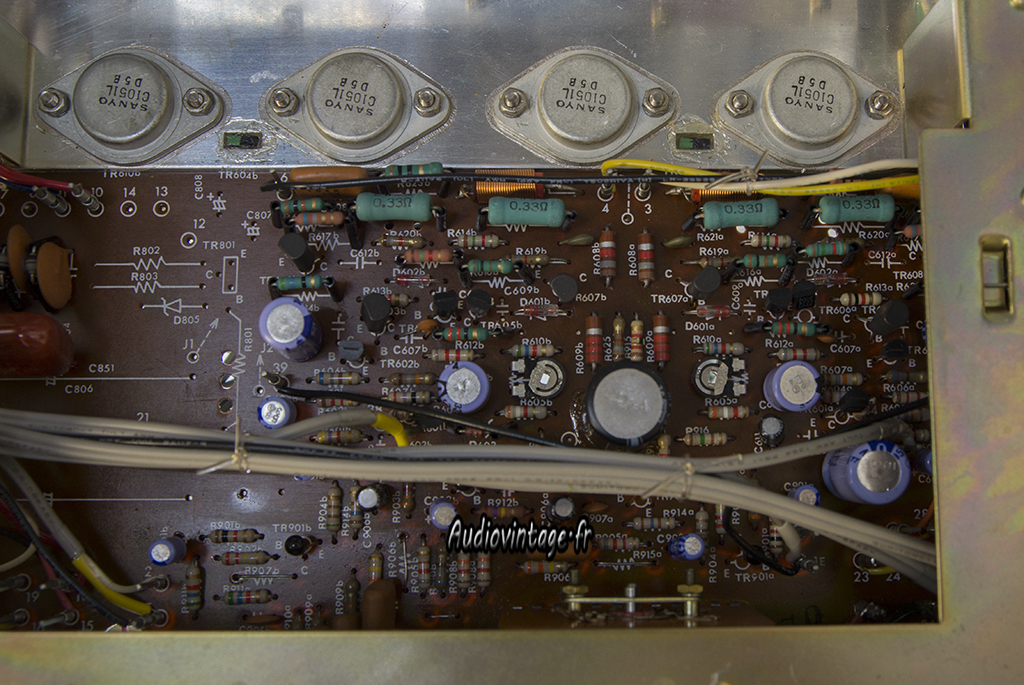

Dessous.
On peut apercevoir une résistance dont la dissipation thermique est limite ; Son enveloppe extérieure à souffert. La résistance à côté d’elle chauffe également beaucoup, les soudures sous ces composants sont en mauvais état.
Les deux résistances de bias seront ajustées plus tard.

Nad Model 60

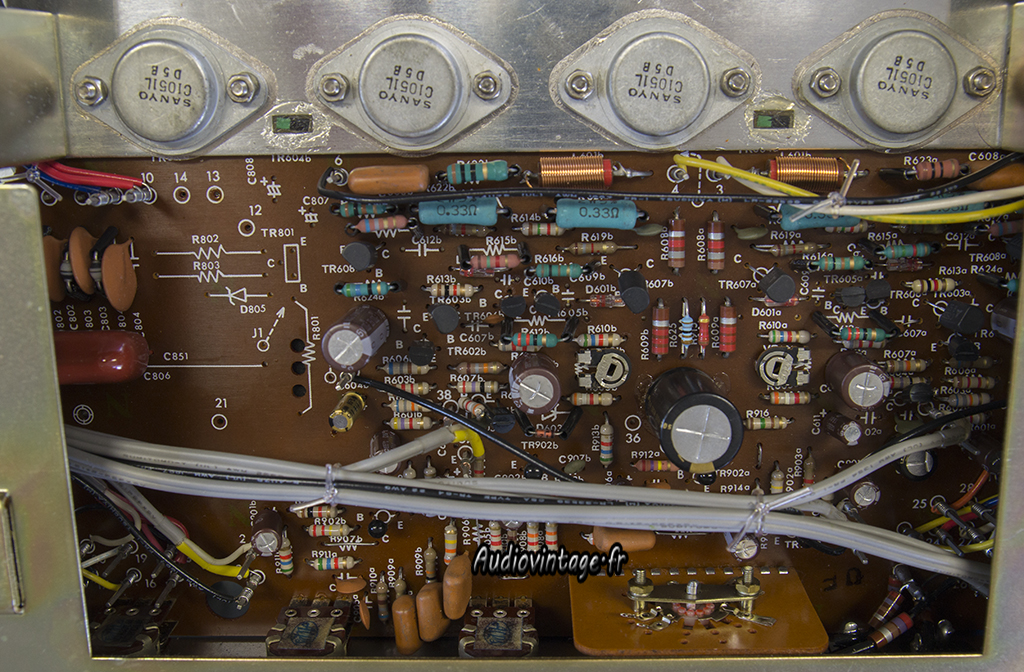

Condensateurs neufs en place. Les deux résistances mentionnées plus haut sont remplacées par sécurité, elles sont désormais légèrement surélevées du circuit.

Nad Model 60

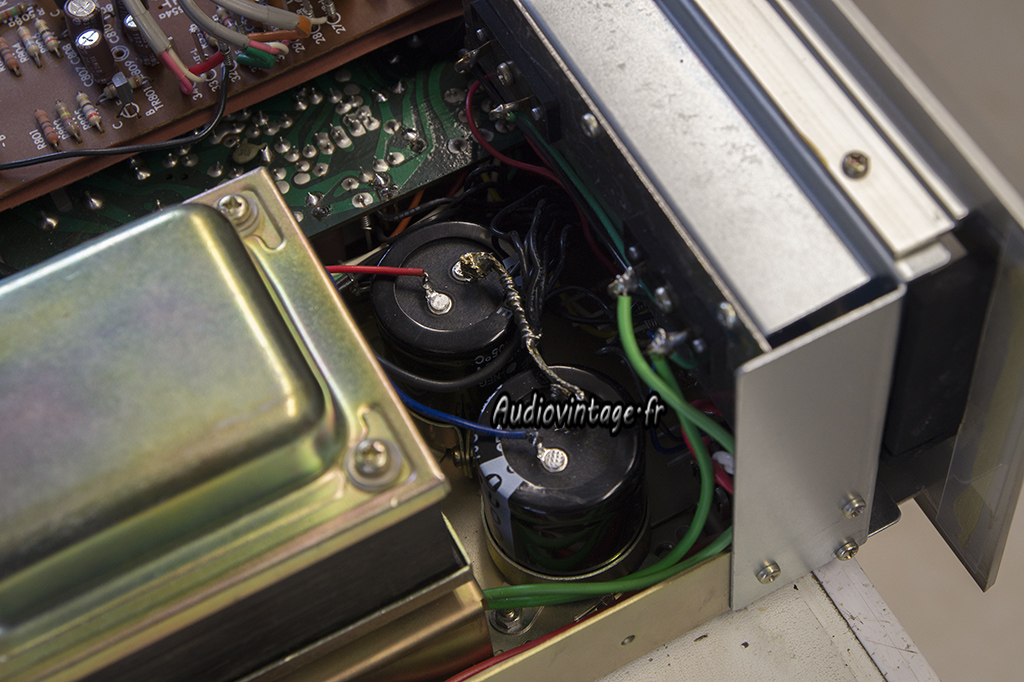

Les deux capas de filtrage sont remplacées ; Le bias est ensuite ajusté.

Nad Model 60

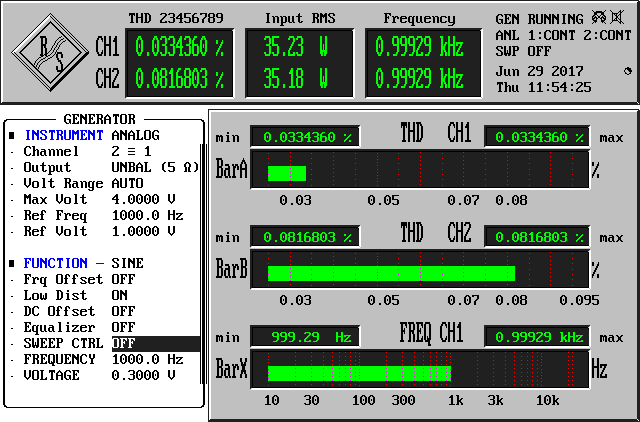

Distorsion à puissance nominale sous 8 ohms (0.1%max selon les données constructeur).

Nad Model 60

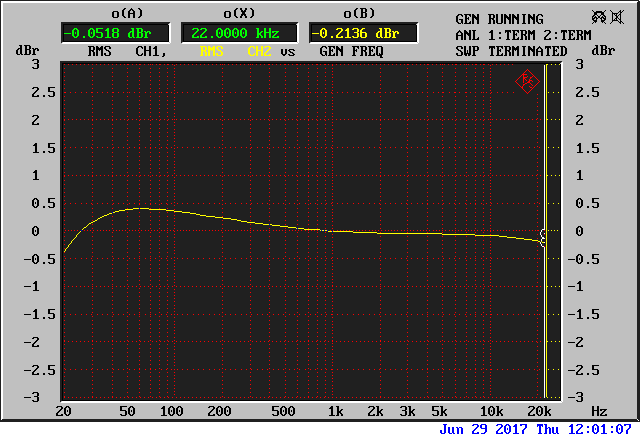

Réponse en fréquence à 1w du canal droit, entrée aux.

Nad Model 60
Distorsion entrée phono, sortie 3w sous 8 ohms.

Nad Model 60

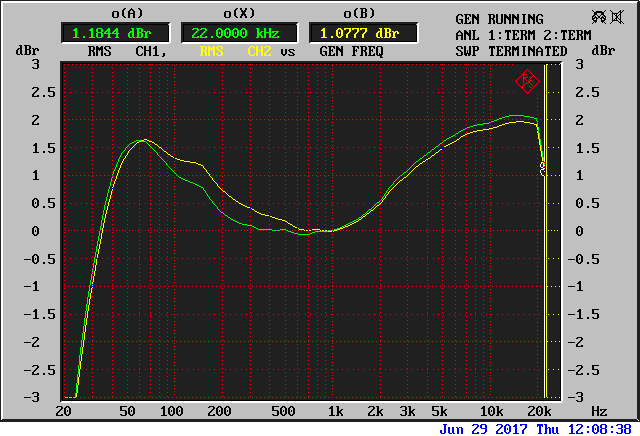

Déviation de la courbe Riaa des deux canaux, à environ 1w en sortie.

Nad Model 60
Nad Model 60
Nad Model 60

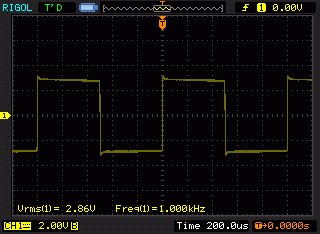

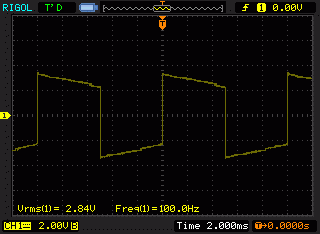

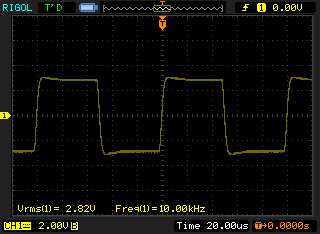

Signal carré à 100hz, 1khz et 10khz.

Nad Model 60

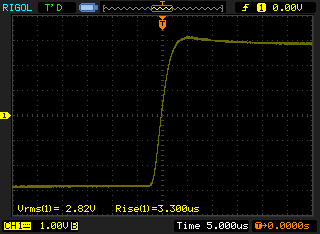

Temps de montée à 10khz.

Nad Model 60
Nad Model 60
Détails…

Nad Model 60

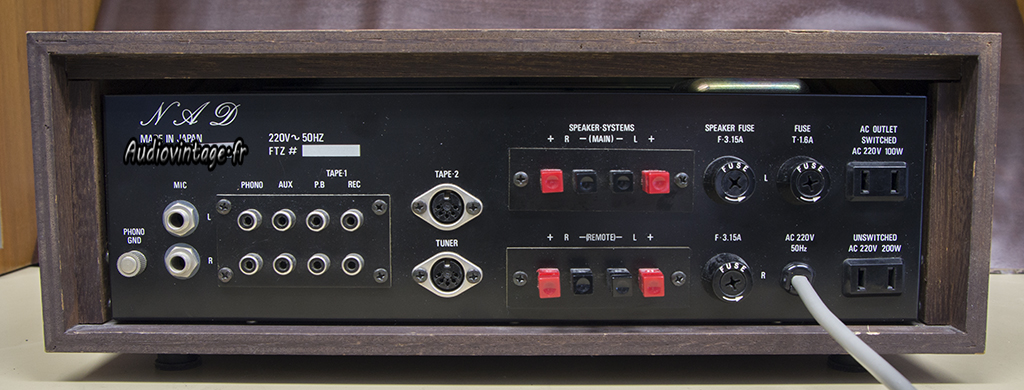

Connectique.
