Technics SU-9600

Technics SU-9600 : un modèle peu courant.
Il accompagne le bloc de puissance SE-9600 et c’est également une très belle machine en panne…

Technics SU-9600 : à son arrivée.
Technics SU-9600 : à son arrivée.
Et oui, comme l’amplificateur associé, ce préamplificateur ne fonctionne pas du tout. Un rapide check-up montre qu’ici aussi, les condensateurs chimiques sont au mieux dans un état déplorable, au pire, HS.

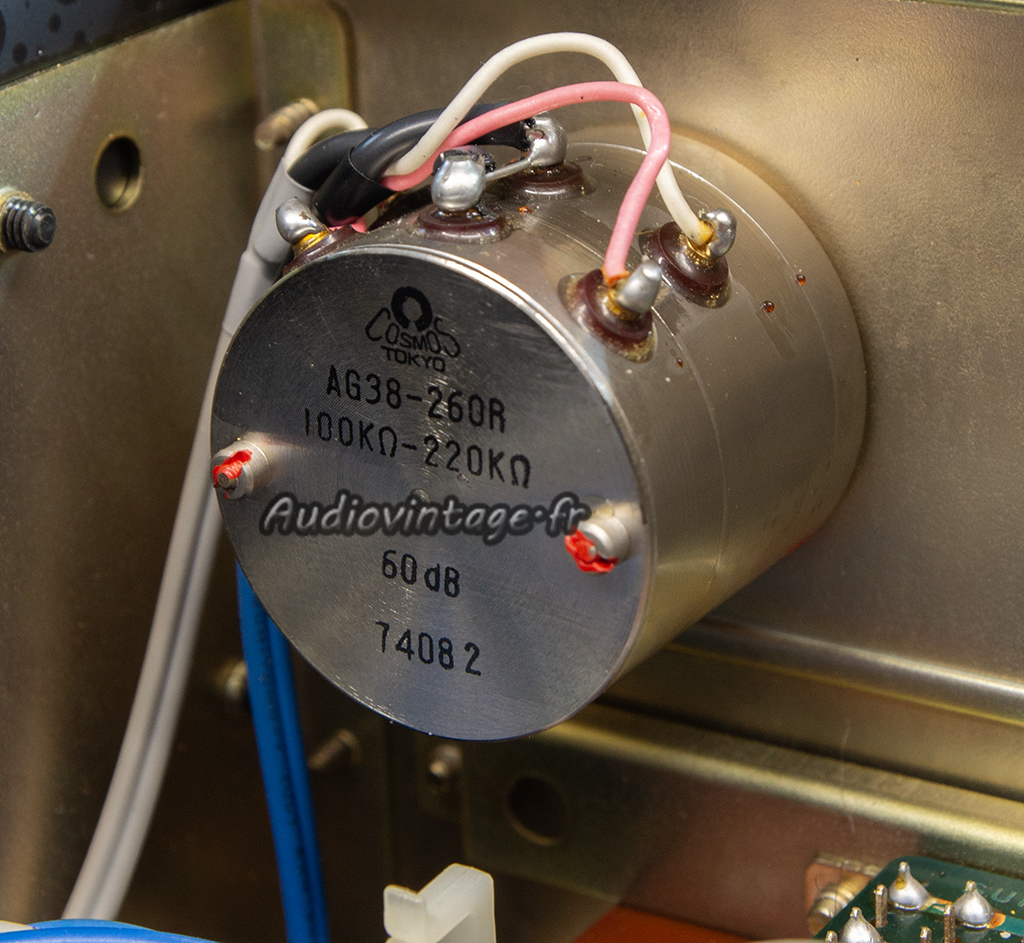

Technics SU-9600 : potentiomètre d'excellente qualité.
Pour le plaisir, une photo du très bon potentiomètre de volume Cosmos choisi par Technics.

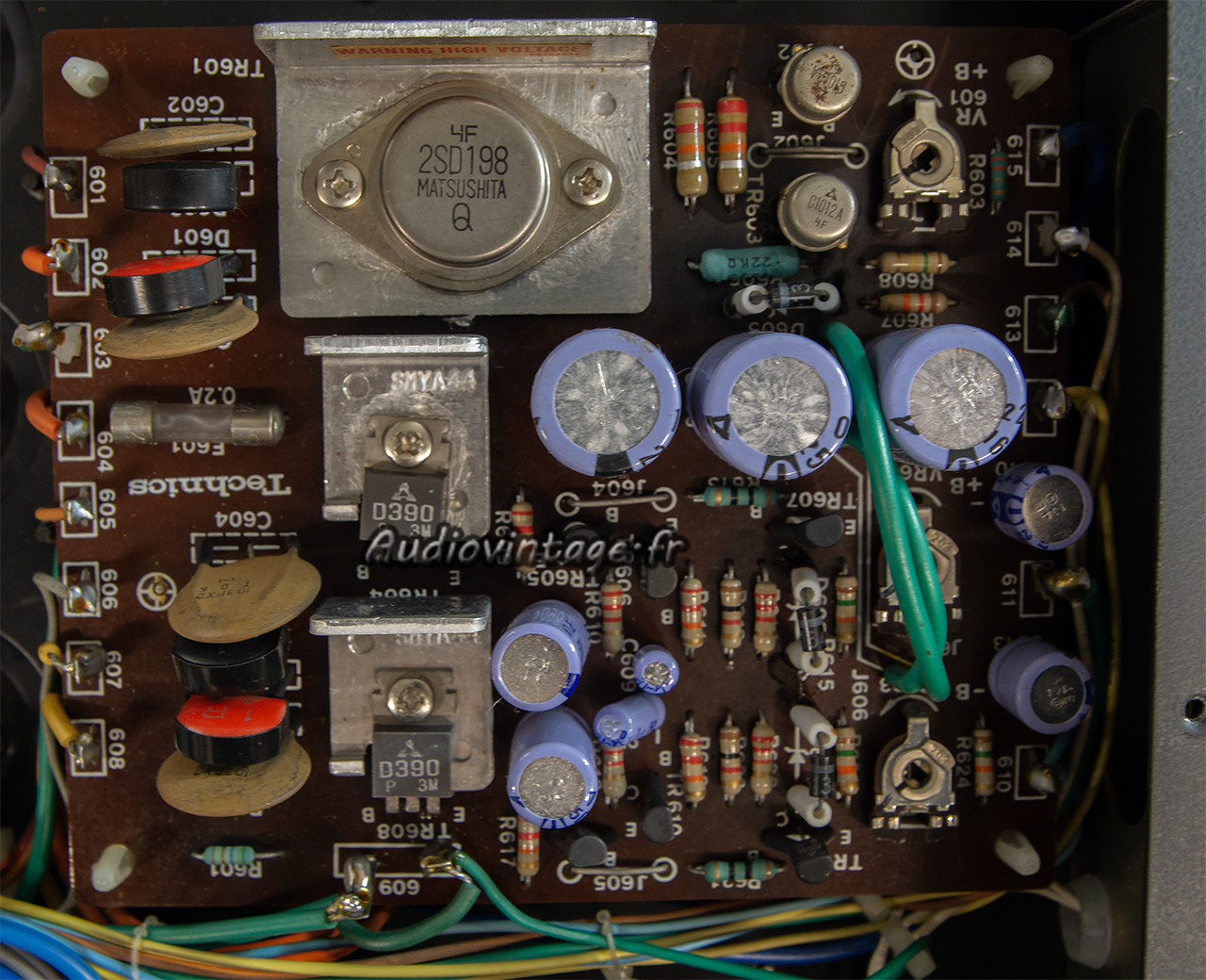

Technics SU-9600 : alimentation en panne.
Le circuit d’alimentation. Ici, il reste 2 condensateurs chimiques qui répondent à la mesure. Tous les autres sont morts.
A savoir également que Technics a vu bien court avec des capas 25v pour une tension relevée de 24v.
Il faudra donc choisir les remplaçants en conséquence.

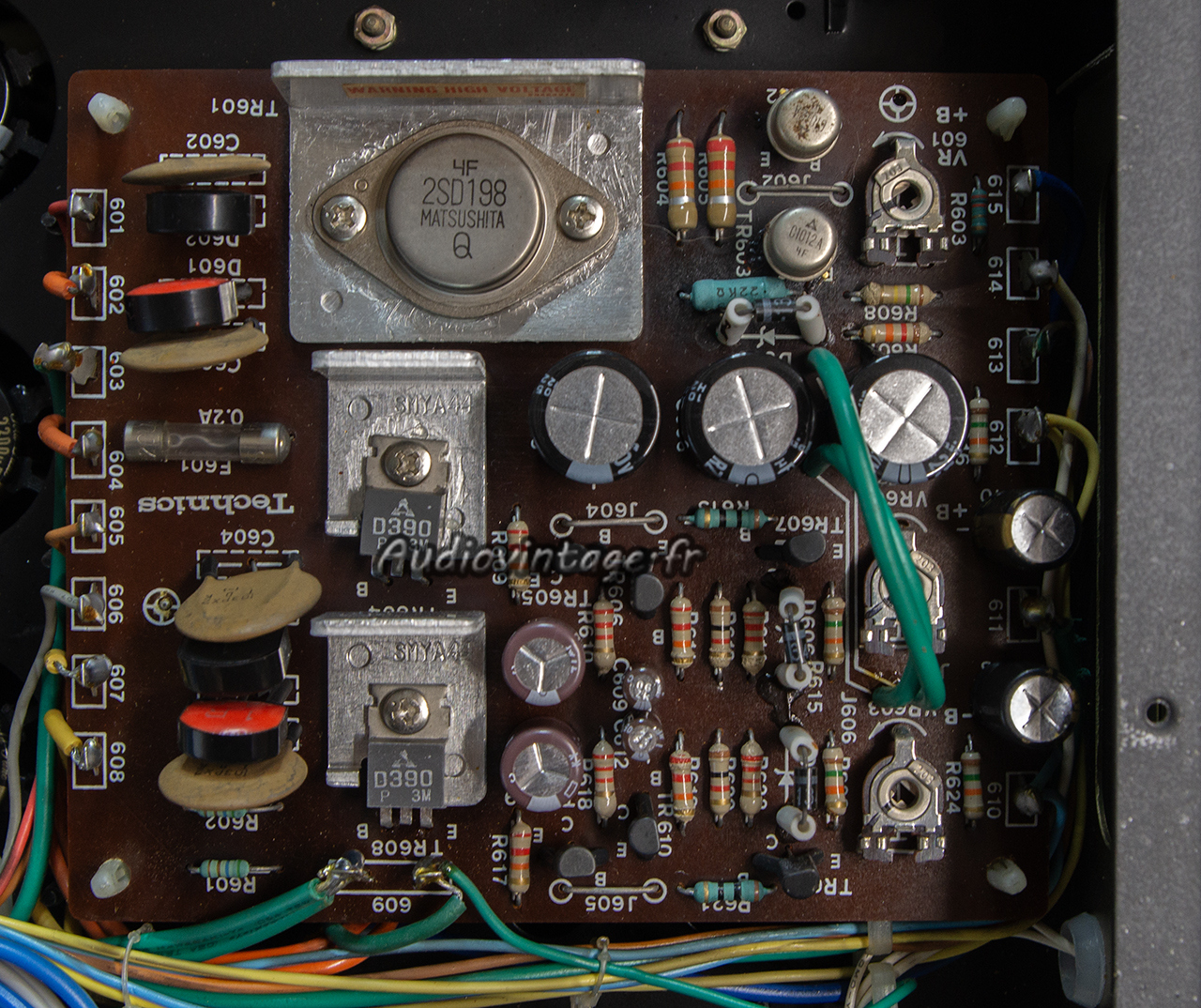

Technics SU-9600 : alimentation refaite.
Tous les condensateurs chimiques sont remplacés, et certaines soudures sont refaites.

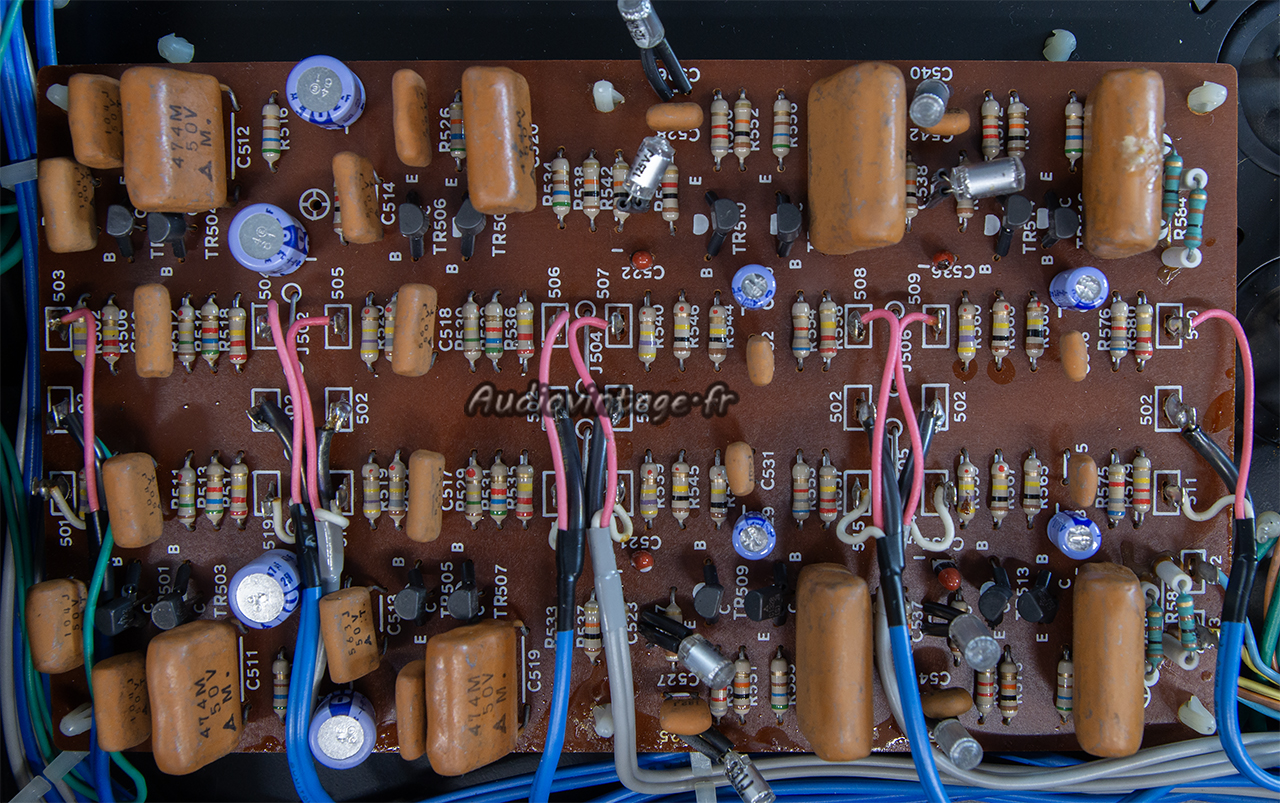

Technics SU-9600 : circuit "filtres" à revoir.
Le circuit des filtres.

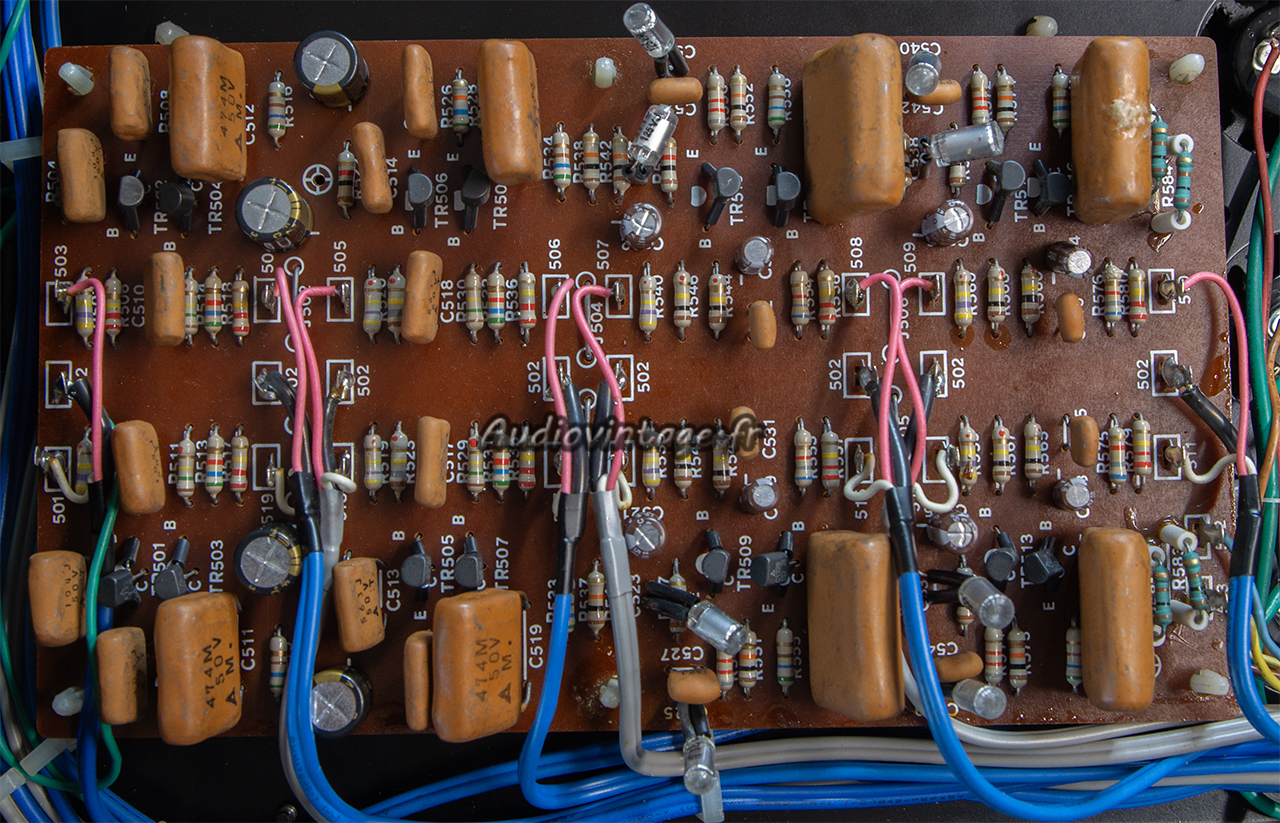

Technics SU-9600 : circuit "filtres" révisé.
Condensateurs chimiques remplacés.

Technics SU-9600 : étage phono à revoir.
L’étage phono, ça chauffe un peu d’où les traces brunes sur le circuit.

Technics SU-9600 : étage phono révisé.
Condensateurs chimiques neufs.

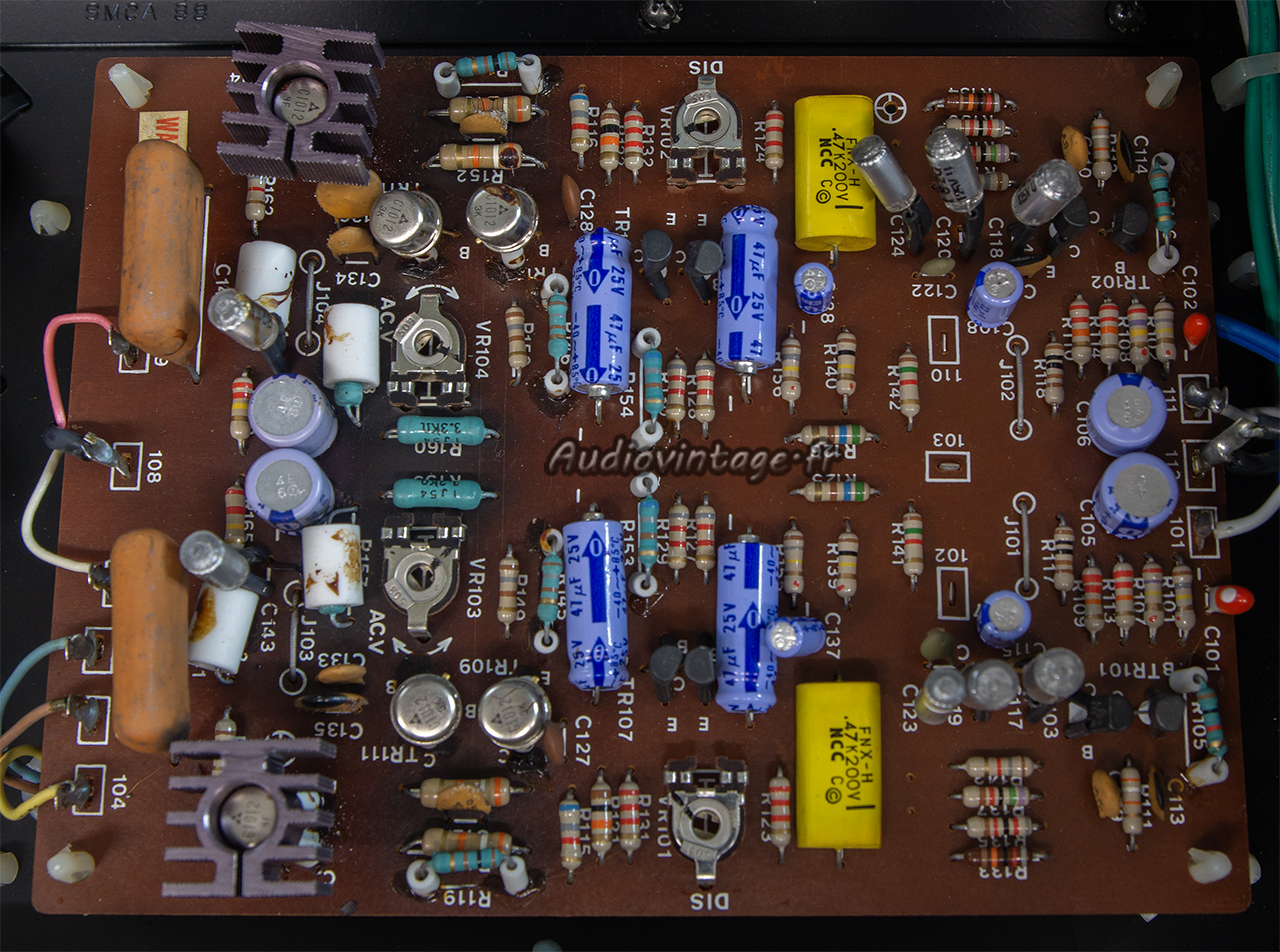

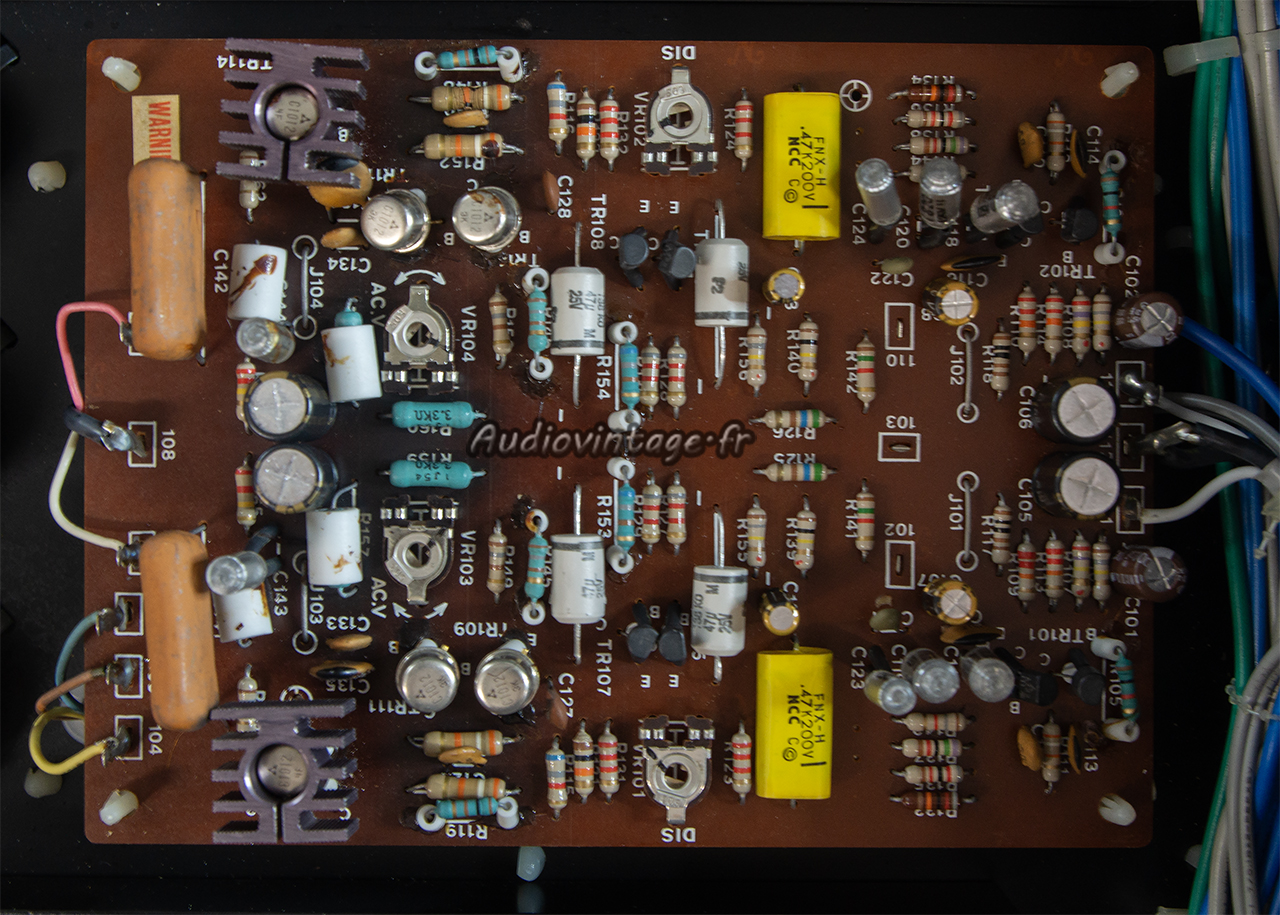

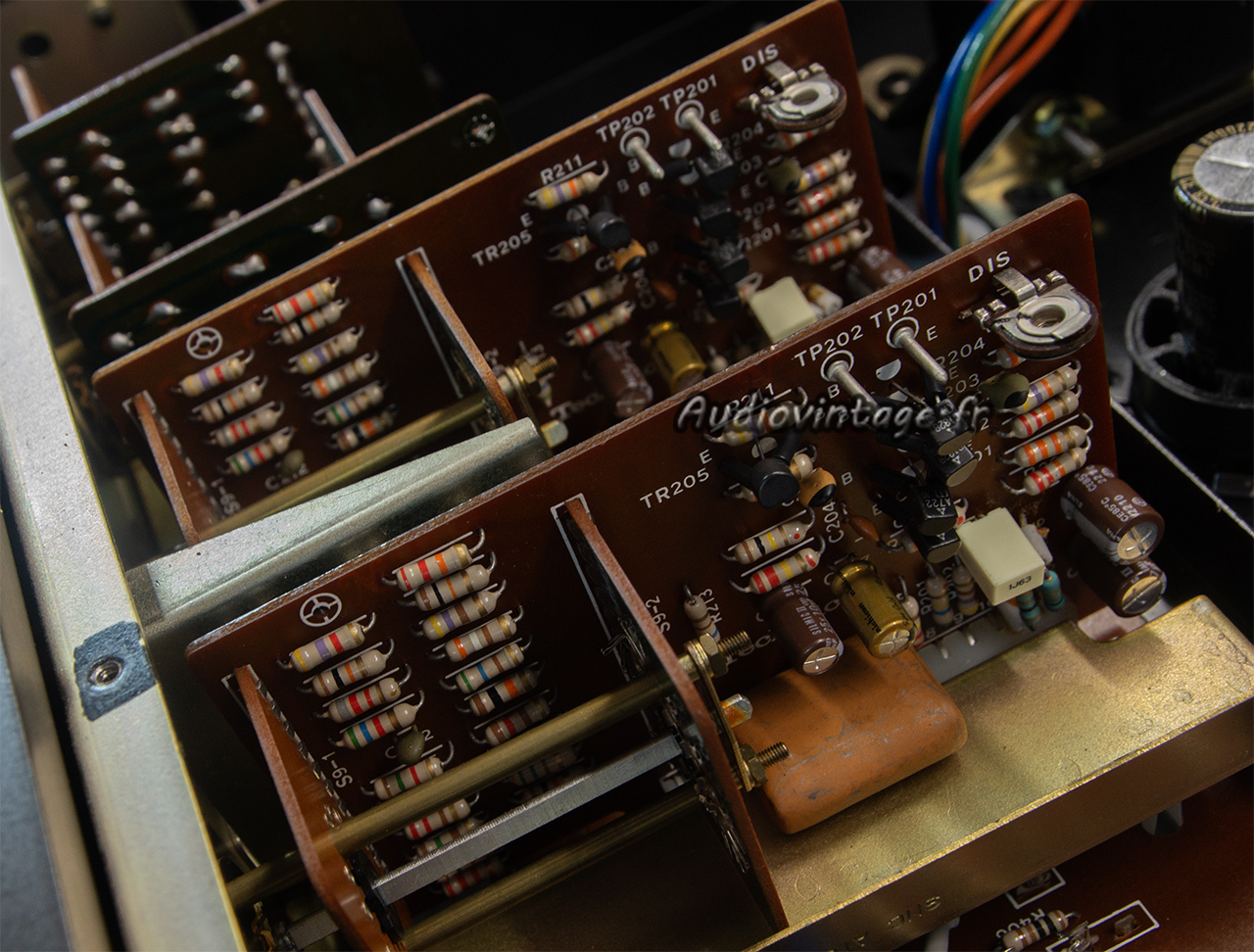

Technics SU-9600 : circuit de tonalité à revoir.
Les circuits de tonalité.

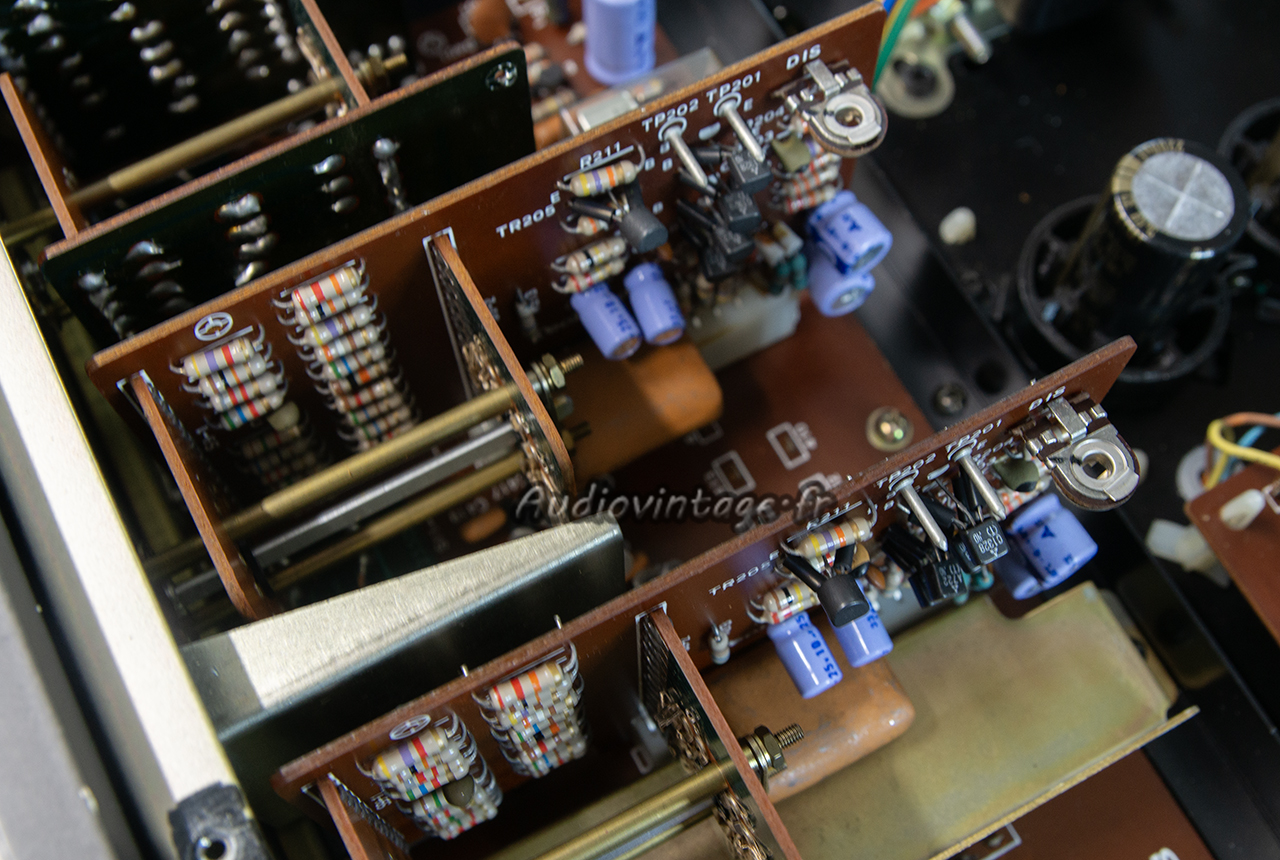

Technics SU-9600 : circuits de tonalité révisés.
Condensateurs chimiques neufs ici aussi.

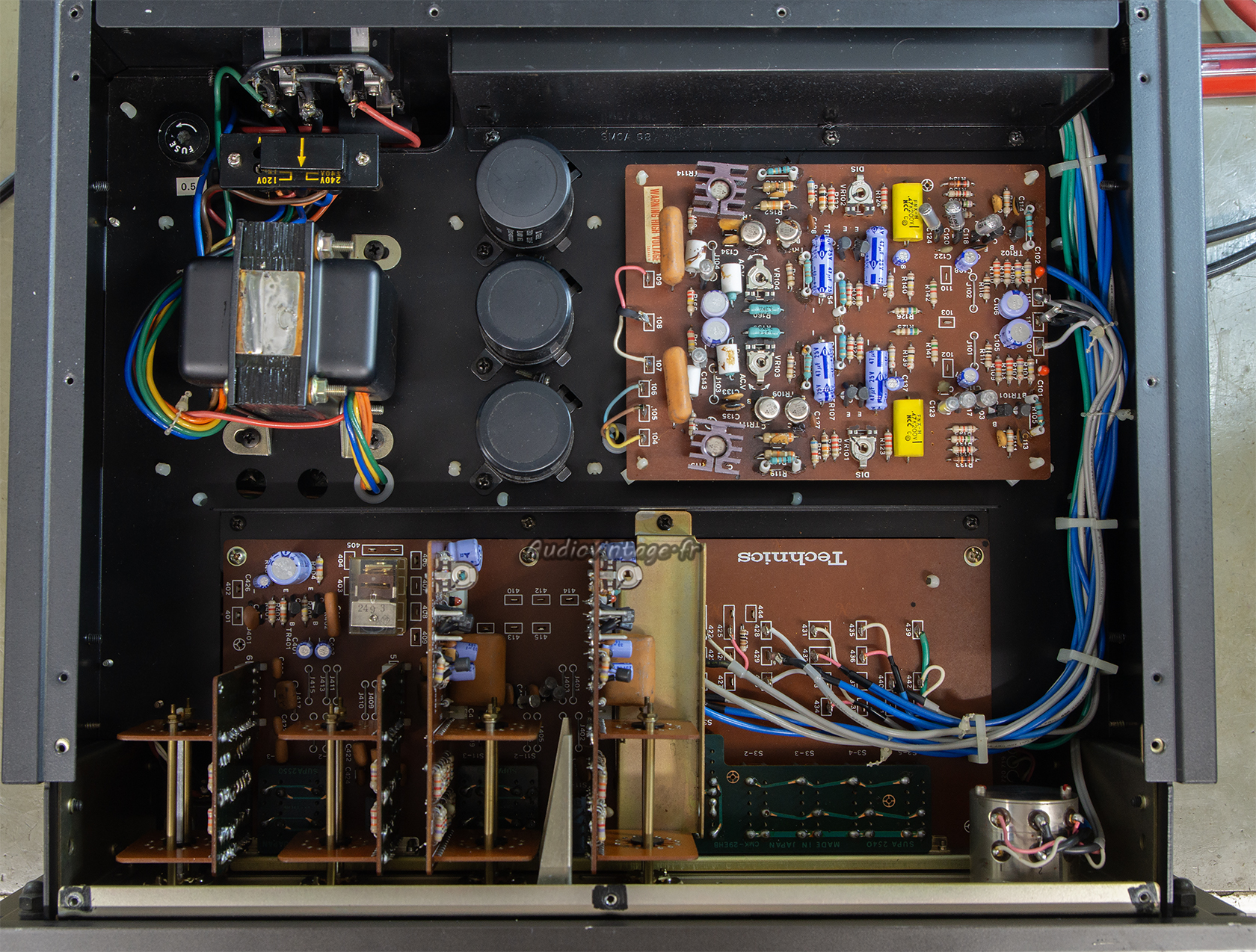

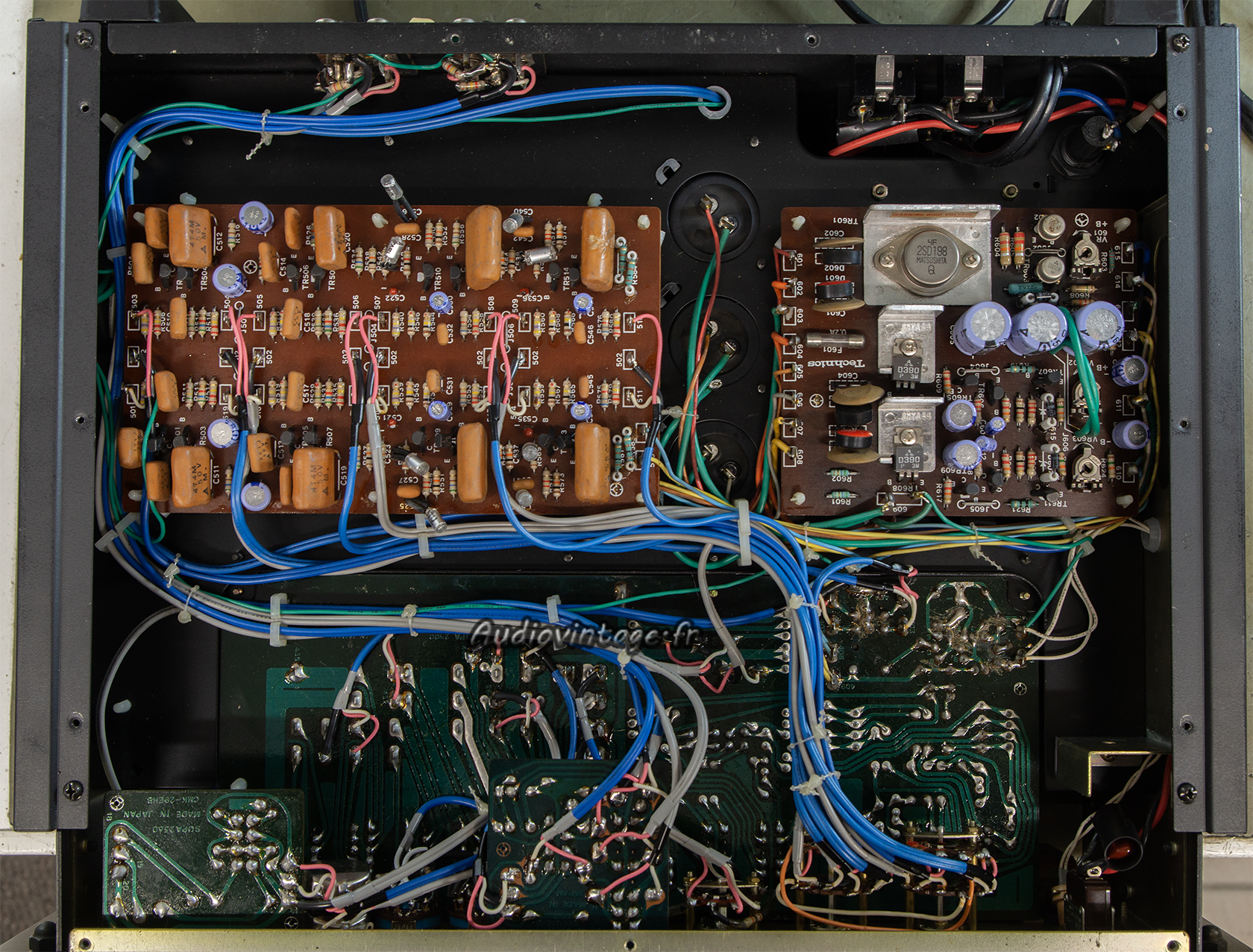

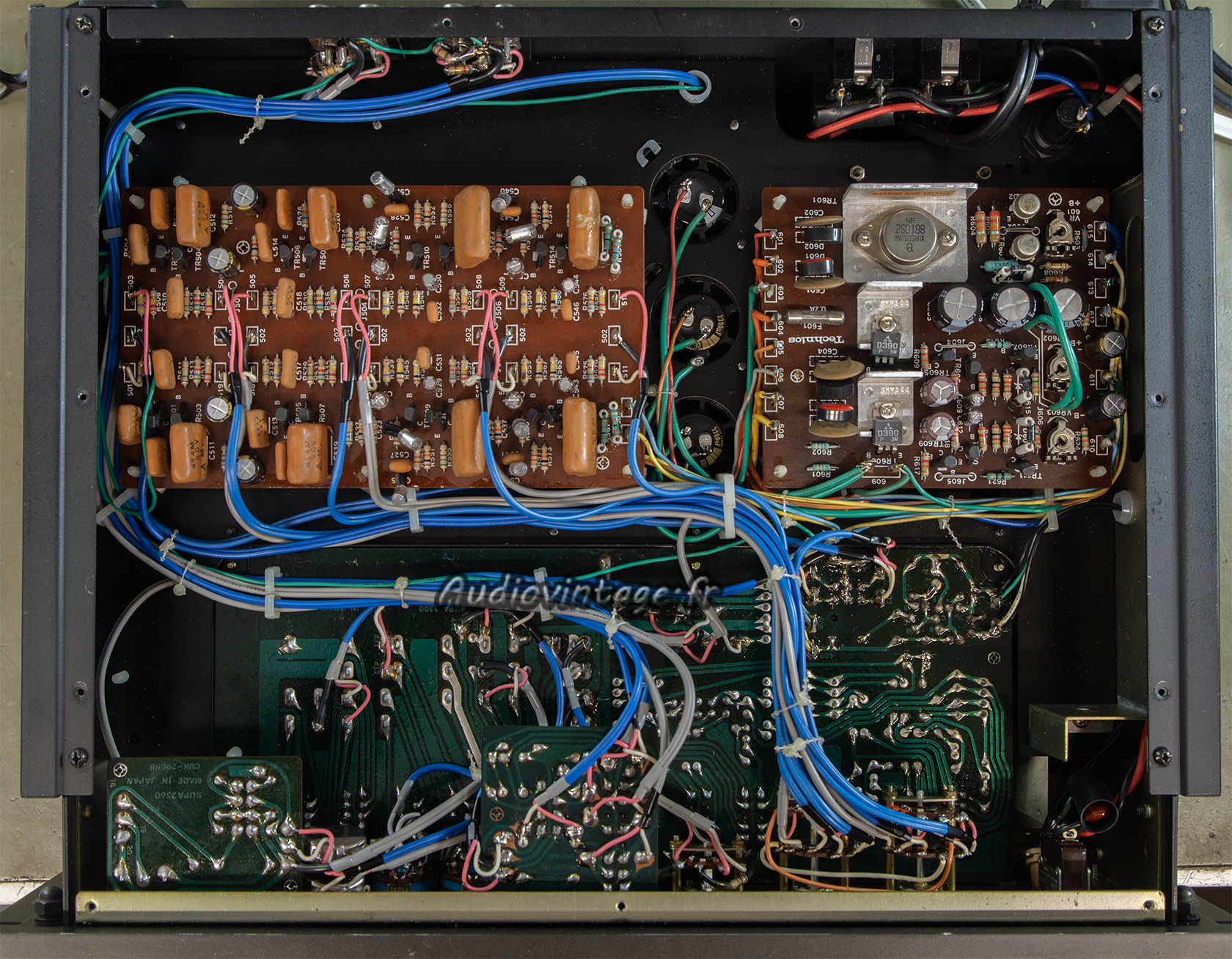

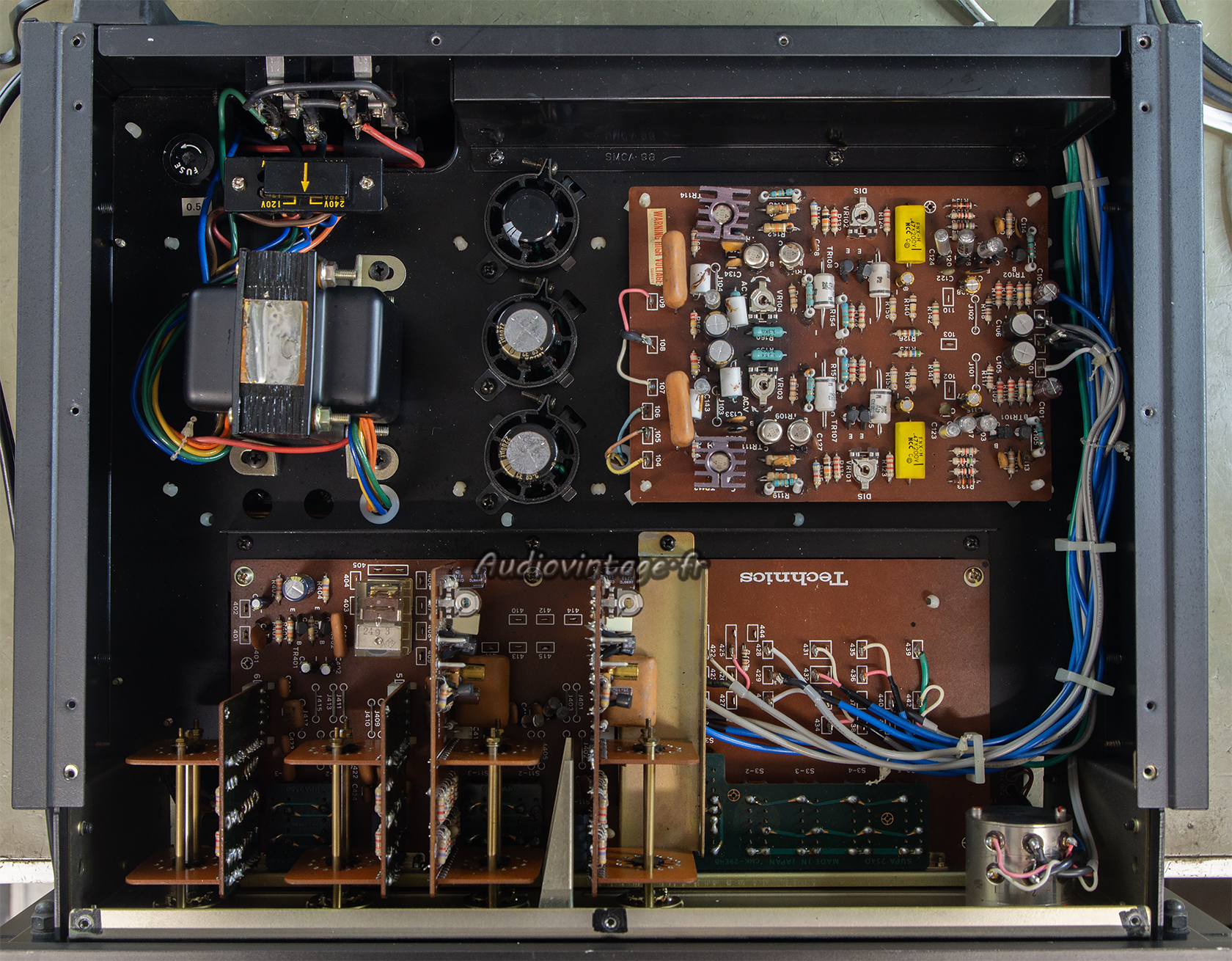

Technics SU-9600 : terminé.
Technics SU-9600 : terminé.
Les capas d’alimentations sont remplacées, les nouvelles sont montées sur des adaptateurs imprimés en 3D. le circuit de protection est révisé également et le relais est ouvert pour désoxyder ses contacts (qui finalement n’en avaient pas besoin). Le voyant « on » HS est changé, les commandes nettoyées et je termine par les habituels réglages.
Terminé.

Technics SU-9600 : connectique.
Connectique.

Les mesures sur entrée Aux :

Technics SU-9600 : distorsion-a-1v-en-sortie-entree-aux-tone-defeat
Distorsion à 1v en sortie, entrée aux, tone defeat.

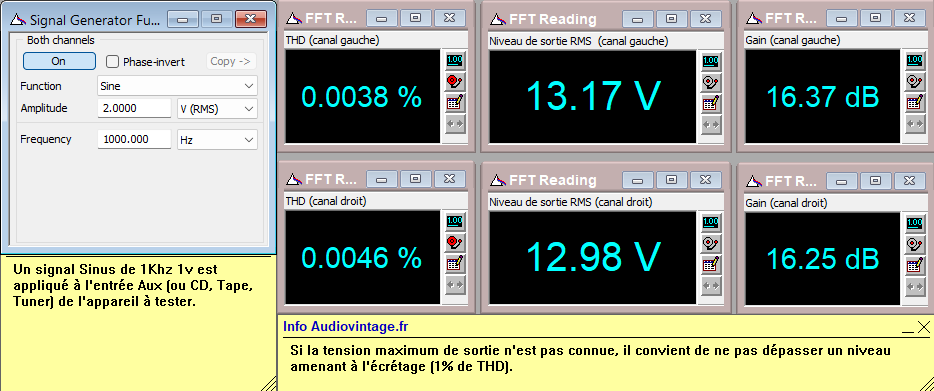

Technics SU-9600 : distorsion-a-13v-en-sortie-entree-aux-tone-defeat
Distorsion à 13v en sortie, entrée aux, tone defeat.

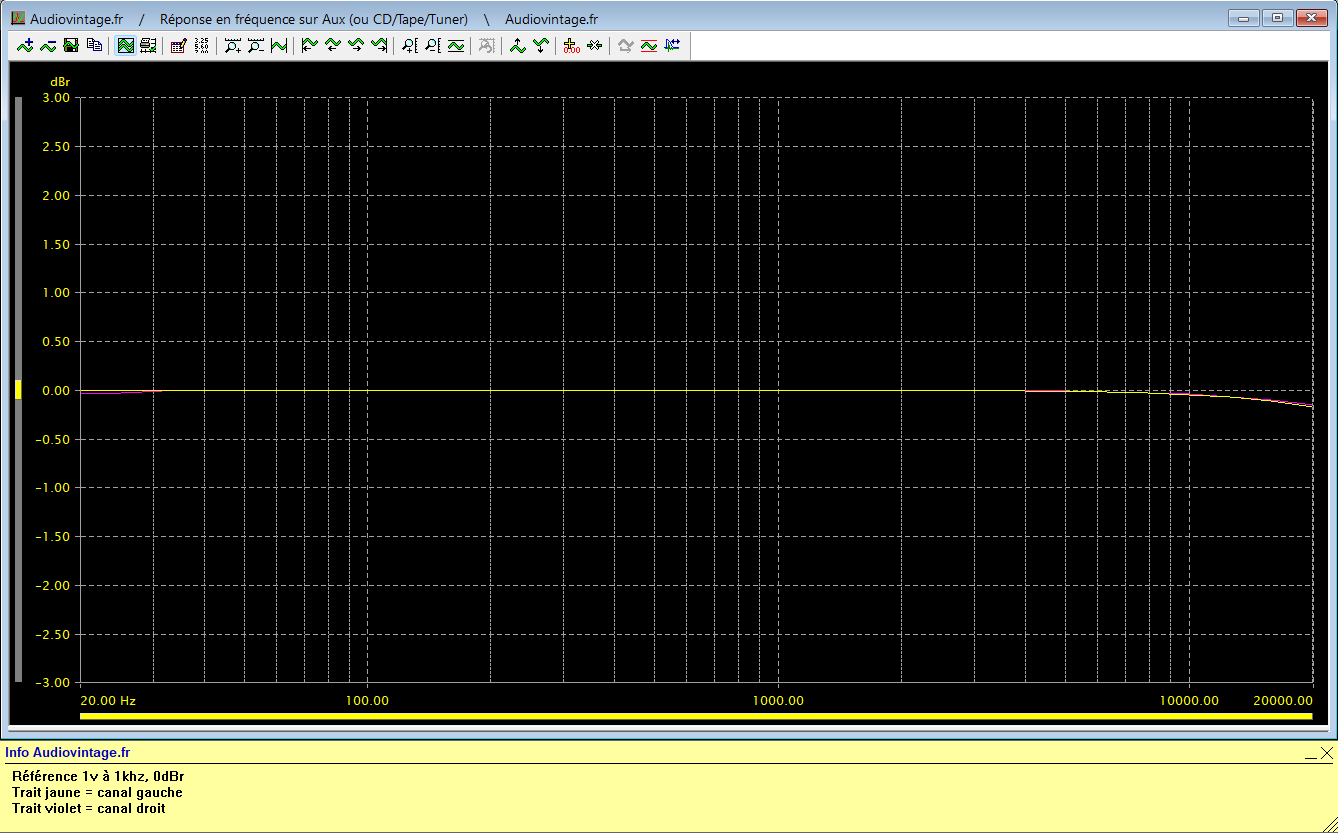

Technics SU-9600 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

Technics SU-9600 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-action-des-filtres
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, action des filtres.

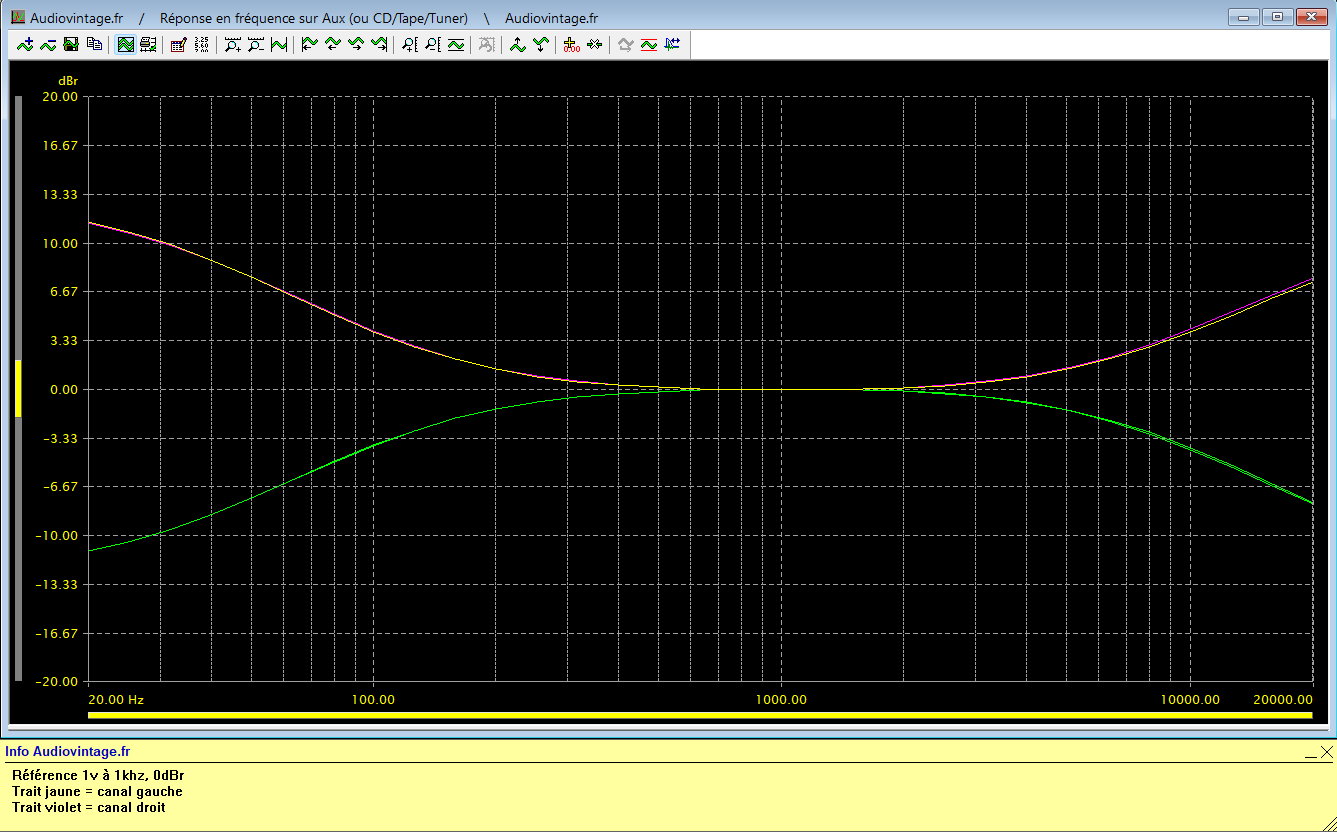

Technics SU-9600 : reponse-en-frequence-a-1v-en-sortie-entree-aux-correcteurs-au-mini-puis-au-maxi-125hz-8khz
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

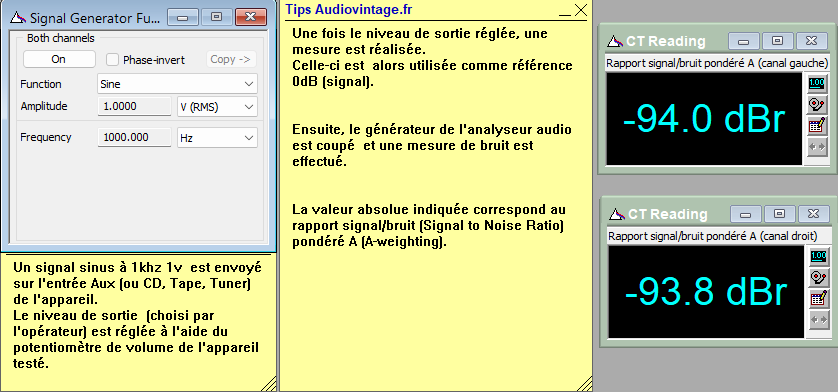

Technics SU-9600 : rapport-signal-bruit-a-1v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

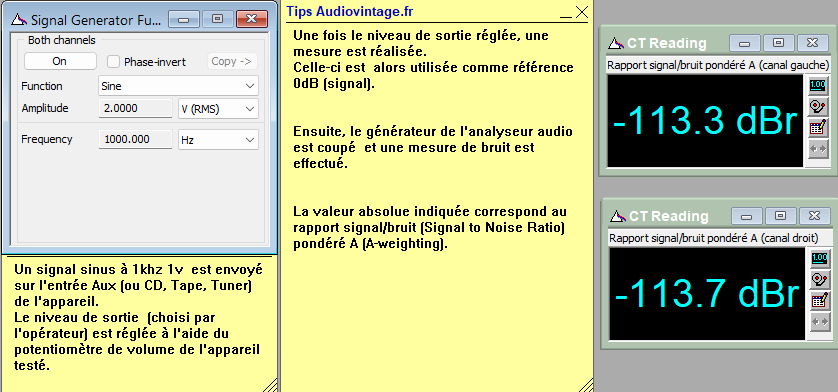

Technics SU-9600 : rapport-signal-bruit-a-13v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 11v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

Technics SU-9600 : distorsion-a-1v-en-sortie-entree-phono-tone-defeat
Distorsion à 1v en sortie, entrée phono, tone defeat.

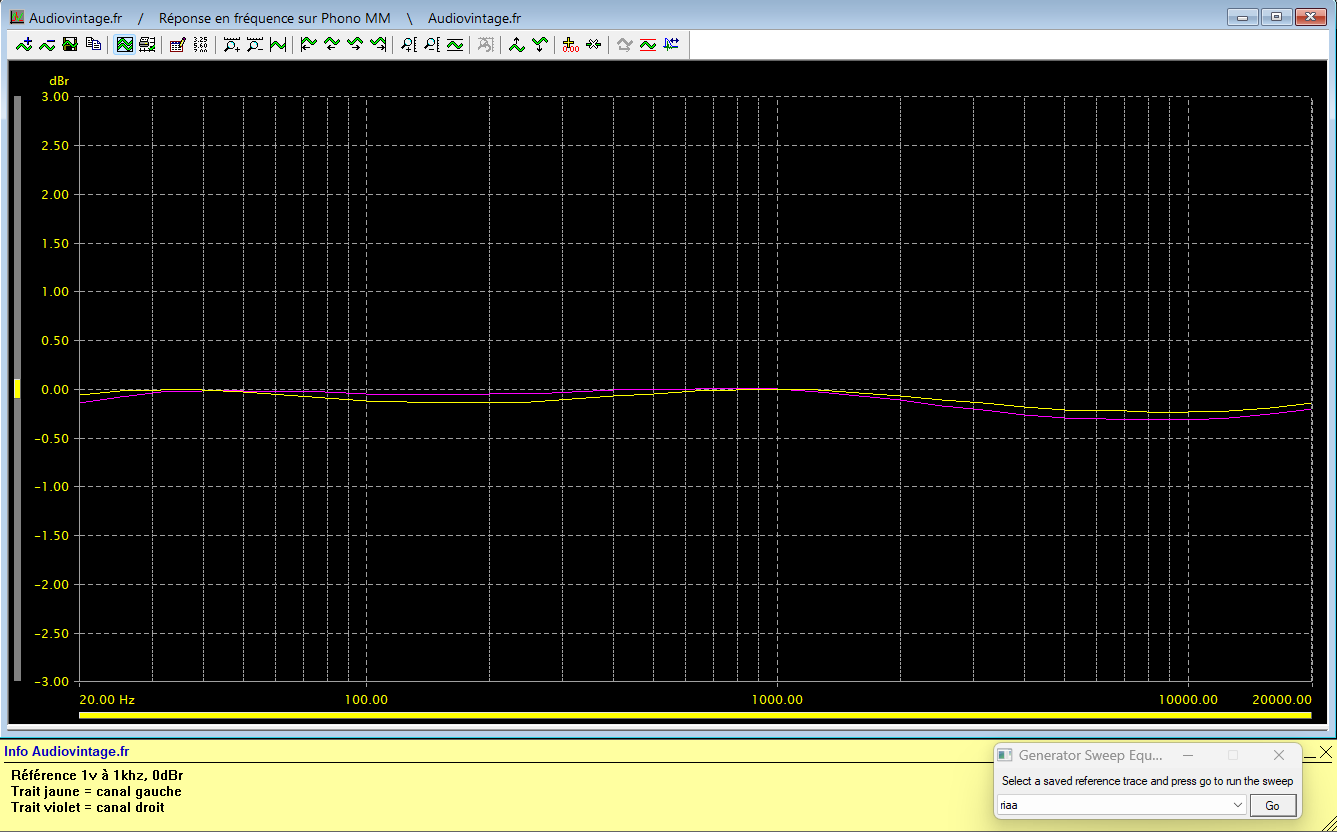

Technics SU-9600 : reponse-en-frequence-a-1v-en-sortie-entree-phono-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

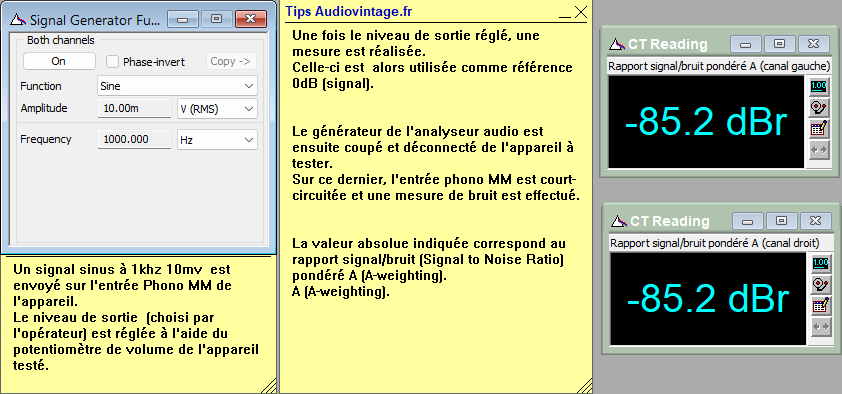

Technics SU-9600 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Technics SU-9600 : rapport-signal-bruit-a-13v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 11v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

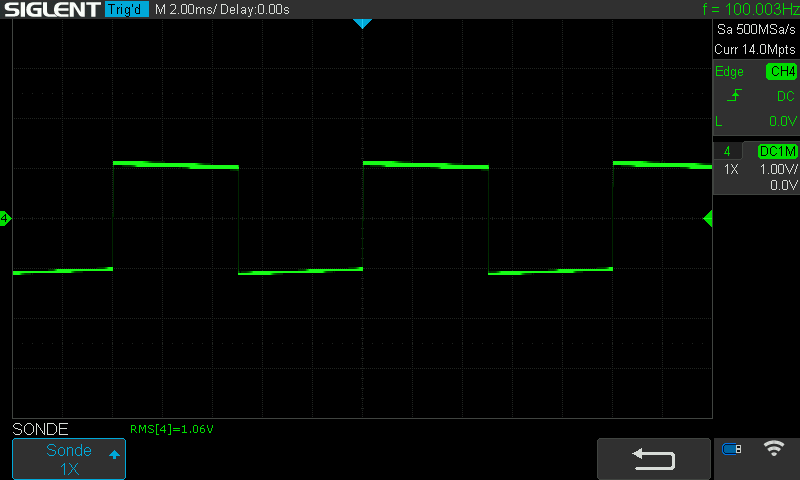

Technics SU-9600 : signal-carre-a-100hz
Technics SU-9600 : signal-carre-a-1khz
Technics SU-9600 : signal-carre-a-10khz
Technics SU-9600 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
